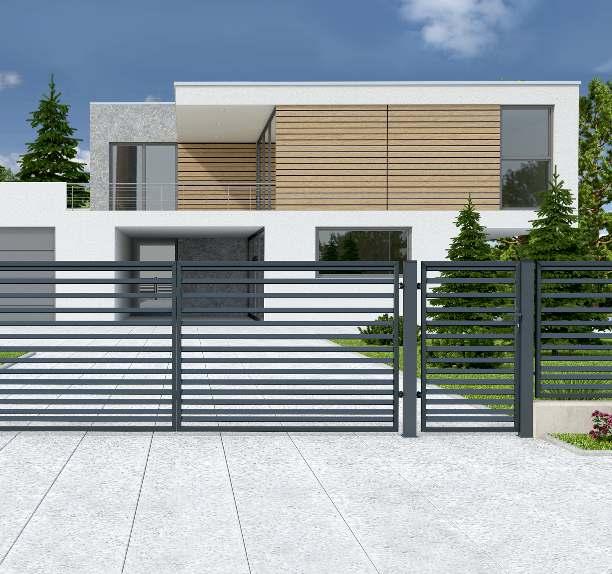

1 BRAMY FURTKI PRZĘSŁA AKCESORIA SYSTEMY OGRODZENIOWE 2018

2 Ogrodzenia tworzone z pasją... Firma Polbram Steel Group zajmuje się produkcją systemów ogrodzeniowych. Nowoczesne technologie oraz wykwalifikowany zespół to podstawa naszego sukcesu. Doświadczenie, zaangażowanie i ciągłe doskonalenie procesów produkcyjnych sprawiają, że nasi Klienci otrzymują gwarancję najwyższej jakości. Produkty naszej firmy znajdują zwolenników nie tylko w Polsce, ale również za granicą. Wychodząc naprzeciw oczekiwaniom Klienta nieustannie podwyższamy standardy i szukamy jeszcze lepszych rozwiązań, by zapewnić produkty idealnie dopasowane do Państwa potrzeb. Malowanie proszkowe 10 lat Gwarancji* ZALETY NASZYCH OGRODZEŃ Łatwy montaż Zawiasy Atutem naszych ogrodzeń są ocynkowane zawiasy, dzięki którym istnieje możliwość swobodnego dopasowania odległości bramy lub furtki od słupka. Cynkowanie ogniowe i malowanie proszkowe Cynkowanie ogniowe i malowanie proszkowe - to obecnie najwłaściwszy i najskuteczniejszy sposób pokrywania stali. Wzajemne uzupełnianie się dwóch powłok - powłoka cynkowa zapobiega korozji podpowłokowej w przypadku uszkodzenia powłoki malarskiej, natomiast powłoka malarska chroni cynk przed szkodliwym wpływem czynników atmosferycznych lub chemicznych. Dzięki takiej metodzie elementy ogrodzeniowe będą nie tylko trwałe i solidne, ale również estetyczne. Produkty posiadają certyfikat CE Wyroby oznaczone znakiem CE bez przeszkód mogą być wprowadzone do obrotu we wszystkich Państwach UE. Systemy z 10-letnią Gwarancją Zamek hakowy Zamek hakowy montowany w bramach przesuwnych, zamykający się na słupie najazdowym. Zamka hakowego nie montujemy do bram z automatem. Przy próbie otwarcia zablokowanej bramy automat napędowy mógłby ulec uszkodzeniu. Wspieramy

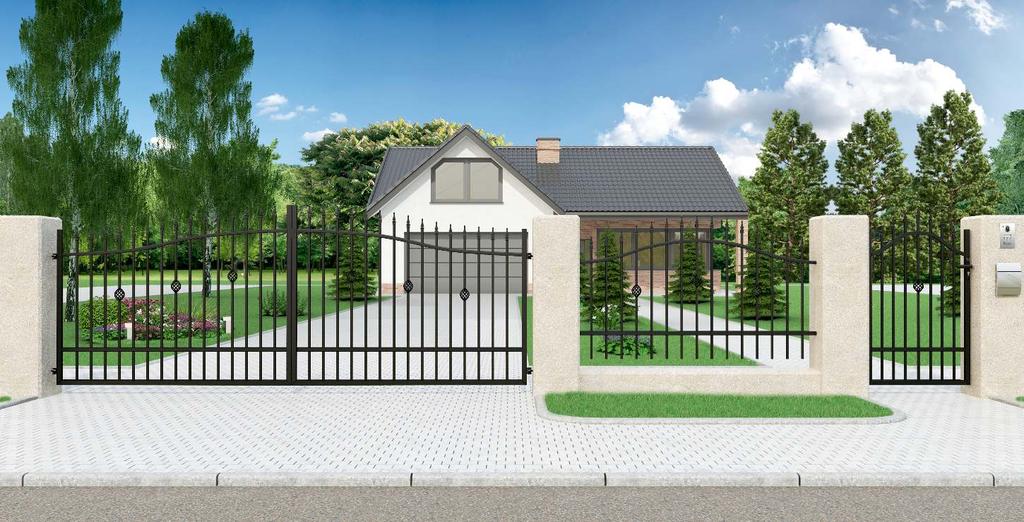

3 BRAMY FURTKI PRZĘSŁA AKCESORIA SPIS TREŚCI System Ogrodzeniowy LILA System Ogrodzeniowy DALIA System Ogrodzeniowy GOSIA...06 System Ogrodzeniowy HANIA...07 System Ogrodzeniowy MARYSIA System Ogrodzeniowy BASIA System Ogrodzeniowy ZOSIA ECO II Słupy do Systemów Ogrodzeniowych...11 Akcesoria do Systemów Ogrodzeniowych...12 Łączniki i Obejmy do Systemów Ogrodzeniowych...13 Instrukcja Montażu Bramy Dwuskrzydłowej bez automatu i Furtki...14 Instrukcja Montażu Bramy Przesuwnej bez automatu...15 System Ogrodzeniowy 3D...16 System Ogrodzeniowy 3D + RAL System Ogrodzeniowy 3D + RAL7016 Struktura...18 Panele Ogrodzeniowe 3A...19 Panele Ogrodzeniowe STRONG/Słupy do Systemu Panelowego...20 Akcesoria do Systemu Panelowego...21 Słupy i Akcesoria do Siatki...22 Automatyka...23 Akcesoria do automatyki...24 Rusztowania...25 Akcesoria do Rusztowań...26 Aspekty prawne...27

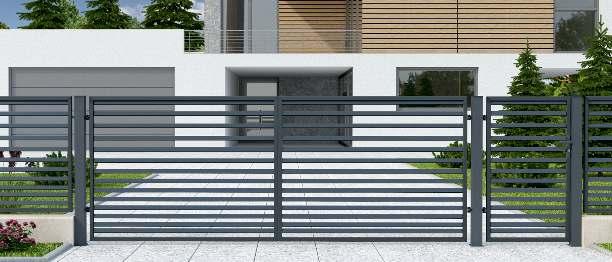

4 NOWOCZESNY DESIGN LILA ANTRACYT 10 lat Gwarancji* RAL 7016 PRODUKT OWANY Malowane proszkowo Produkt posiada certyfikat CE Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Furtka Brama dwuskrzydłowa Przęsło Szerokość: 0,90 m Prawa nr: Lewa nr: nr: Wysokość: 1,20 m Szerokość: 2,00 m nr: Brama przesuwna zamek hakowy Prawa nr: Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 NIE ZAPOMNIJ O: Słupy: bramowy 100x100 nr: bramowo-furtkowy 100x100 nr: Słup gładki 50x50 nr: x100 nr: Łącznik typ T nr: Łącznik typ O nr: Blacha z nakrętką 80x80 nr: Zestaw elementów do furtki nr: Zamknięcie do furtki nr: Obejmy: Początkowa 50x50 nr: x100 nr: Pośrednia 50x50 nr: x100 nr: Narożna 50x50 nr: x100 nr:

5 NOWOCZESNY DESIGN DALIA ANTRACYT 10 lat Gwarancji* RAL 7016 PRODUKT OWANY Malowane proszkowo Produkt posiada certyfikat CE Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Furtka Brama dwuskrzydłowa Przęsło Szerokość: 0,90 m Prawa nr: Lewa nr: nr: Wysokość: 1,20 m Szerokość: 2,00 m nr: Brama przesuwna zamek hakowy Prawa nr: Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 NIE ZAPOMNIJ O: Słupy: bramowy 70x70 nr: bramowo-furtkowy 70x70 nr: Słup gładki 50x50 nr: x70 nr: Łącznik typ T nr: Łącznik typ O nr: Blacha z nakrętką 80x80 nr: Zestaw elementów do furtki nr: Zamknięcie do furtki nr: Obejmy: Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr:

6 NOWOCZESNY DESIGN GOSIA ANTRACYT 10 lat Gwarancji* RAL 7016 PRODUKT OWANY Malowane proszkowo Produkt posiada certyfikat CE Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Furtka Szerokość: 0,90 m Prawa nr: Lewa nr: zamek hakowy Brama dwuskrzydłowa nr: Wysokość: 1,20 m Szerokość: 2,00 m nr: Przęsło Wysokość: 1,45 m Szerokość: 2,00 m nr: Brama przesuwna Prawa nr: Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 NIE ZAPOMNIJ O: Słupy: bramowy 70x70 nr: bramowo-furtkowy 70x70 nr: Słup gładki 50x50 nr: x70 nr: Łącznik typ T nr: Łącznik typ O nr: Blacha z nakrętką 80x80 nr: Zestaw elementów do furtki nr: Zamknięcie do furtki nr: Obejmy: Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr:

7 KLASYCZNE WZORNICTWO HANIA 10 lat Gwarancji* RAL 9005 PRODUKT OWANY Malowane proszkowo Produkt posiada certyfikat CE Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Furtka Brama dwuskrzydłowa Wysokość: 1,40-1,60 m Wysokość: 1,40-1,60 m Wysokość: 1,10-1,28 m Szerokość: 0,90 m Szerokość: 2,00 m Prawa nr: nr: nr: Lewa nr: zamek hakowy Przęsło Brama przesuwna Wysokość: 1,40-1,60 m Prawa nr: Lewa nr: NIE ZAPOMNIJ O: Słupy: + RAL 9005 bramowy 100x100 nr: bramowo-furtkowy 100x100 nr: Słup gładki + RAL x50 nr: x100 nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 Łącznik typ T Łącznik typ O + RAL RAL 9005 nr: nr: Blacha z nakrętką 80x80 nr: Zestaw elementów do furtki + RAL 9005 nr: Zamknięcie do furtki + RAL 9005 nr: Obejmy: + RAL 9005 Początkowa 50x50 nr: x100 nr: Pośrednia 50x50 nr: x100 nr: Narożna 50x50 nr: x100 nr:

8 KLASYCZNE WZORNICTWO MARYSIA 10 lat Gwarancji* RAL 9005 PRODUKT OWANY Malowane proszkowo Produkt posiada certyfikat CE Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Furtka Wysokość: 1,30-1,50 m Wysokość: 1,30-1,50 m Wysokość: 1,00-1,20 m Szerokość: 0,90 m Szerokość: 2,00 m Prawa nr: nr: nr: Lewa nr: zamek hakowy Brama dwuskrzydłowa Przęsło Brama przesuwna Wysokość: 1,30-1,50 m Prawa nr: Lewa nr: NIE ZAPOMNIJ O: Słupy: + RAL 9005 bramowy 70x70 nr: bramowo-furtkowy 70x70 nr: Słup gładki + RAL x50 nr: x70 nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 Łącznik typ T Łącznik typ O + RAL RAL 9005 nr: nr: Blacha z nakrętką 80x80 nr: Zestaw elementów do furtki + RAL 9005 nr: Zamknięcie do furtki + RAL 9005 nr: Obejmy: + RAL 9005 Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr:

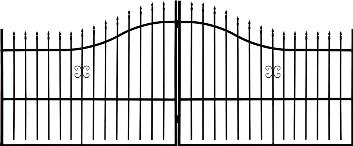

9 KLASYCZNE WZORNICTWO BASIA 10 lat Gwarancji* RAL 9005 PRODUKT OWANY Malowane proszkowo Produkt posiada certyfikat CE Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Furtka zamek hakowy Brama dwuskrzydłowa Wysokość: 1,20-1,50 m Wysokość: 1,20-1,50 m Wysokość: 0,90-1,20 m Szerokość: 0,90 m Szerokość: 2,00 m Prawa nr: nr: nr: Lewa nr: Przęsło Brama przesuwna Wysokość: 1,30-1,50 m Prawa nr: Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 NIE ZAPOMNIJ O: Słupy: bramowy 70x70 nr: bramowo-furtkowy 70x70 nr: Słup gładki 50x50 nr: x70 nr: Łącznik typ T nr: Łącznik typ O nr: Blacha z nakrętką 80x80 nr: Zestaw elementów do furtki nr: Zamknięcie do furtki nr: Obejmy: Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr:

10 KLASYCZNE WZORNICTWO ZOSIA ECO II 5 lat Gwarancji RAL 9005 PRODUKT OWANY Malowane proszkowo Produkt posiada certyfikat CE Zawiasy Brama przystosowana do automatu Furtka Przęsło Wysokość: 1,20-1,50 m Szerokość: 0,90 m Prawa nr: Lewa nr: Wysokość: 0,90-1,20 m Szerokość: 1,80 m nr: Brama dwuskrzydłowa Wysokość: 1,20-1,50 m nr: NIE ZAPOMNIJ O: Słupy: + RAL 9005 bramowy 70x70 nr: bramowo-furtkowy 70x70 nr: Słup gładki + RAL x50 nr: x70 nr: Łącznik typ T Łącznik typ O + RAL RAL 9005 nr: nr: Blacha z nakrętką 80x80 nr: Zestaw elementów do furtki + RAL 9005 nr: Zamknięcie do furtki + RAL 9005 nr: Obejmy: + RAL 9005 Początkowa 50x50 nr: x70 nr: Pośrednia 50x50 nr: x70 nr: Narożna 50x50 nr: x70 nr:

11 SŁUPY MONTAŻOWE DO SYSTEMÓW OGRODZENIOWYCH Lila SŁUP BRAMOWY Z NITONAKRĘTKĄ 100X100 (2,00M) + RAL7016 SŁUP BRAMOWO-FURTKOWY Z NITONAKRĘTKĄ 100X100 (2,00M) + RAL7016 SŁUP GŁADKI 100X100 (2,00M) + RAL7016 Kod Ean Gosia, Dalia, Lila SŁUP PRZĘSŁOWY 50X50 (2,00M) + RAL 7016 Kod Ean Hania SŁUP BRAMOWY Z NITONAKRĘTKĄ 100X100 (2,00M) + RAL 9005 SŁUP BRAMOWO-FURTKOWY Z NITONAKRĘTKĄ 100X100 (2,00M) + RAL 9005 SŁUP GŁADKI 100X100 (2,00M) + RAL 9005 Kod Ean Zosia Eco II, Basia, Marysia SŁUP BRAMOWY Z NITONAKRĘTKĄ 70X70 (2,00M) + RAL 9005 SŁUP BRAMOWO-FURTKOWY Z NITONAKRĘTKĄ 70X70 (2,00M) + RAL 9005 SŁUP GŁADKI 70X70 (2,00M) + RAL 9005 Kod Ean SŁUP PRZĘSŁOWY 50X50 (2,00M) + RAL 9005 Zosia Eco II, Basia, Marysia, Hania Kod Ean Gosia, Dalia SŁUP BRAMOWY 70X70 (2,00M) + RAL 7016 SŁUP BRAMOWO-FURTKOWY 70X70 (2,00M) + RAL 7016 SŁUP GŁADKI 70X70 (2,00M) + RAL 7016 Kod Ean

12 AKCESORIA KOMPATYBILNE DO SYSTEMÓW OGRODZENIOWYCH Nazwa Kod Ean Zdjęcie Blacha z nakrętką 80x80mm fi 16,0 ocynk Klamka z szyldem ocynk + RAL 7016 Klamka z szyldem ocynk + RAL 9005 Klamka mała bez szyldu do furtki Pochwyt Elektrozaczep Zestaw elementów do furtki ocynk + RAL 9005 Zestaw elementów do furtki ocynk + RAL 7016 Zestaw elementów do furtki z elektrozaczepem Zamknięcie do furtki ocynk + RAL 7016 Zamknięcie do furtki ocynk + RAL 9005 Zamknięcie dolne do bramy Zamknięcie górne do bramy Zamek wąski do furtki Blokada dolna do bramy ocynk Zawias kolanowy M 16,0 (komplet 2 szt.) Zawias z kotwą Gałka stała Sztyft zaprawkowy RAL 7016 Sztyft zaprawkowy RAL 9005 Sztyft zaprawkowy RAL 6005 Kapturki 70x70 RAL 9005 (komplet 3 szt.) Kapturki 50x50 RAL 9005 (komplet 3 szt.) Nakrętki zrywalne M8 (komplet 12 szt.)

13 ŁĄCZNIKI I OBEJMY Nazwa Kod Ean Zdjęcie Łącznik do przęsła T ocynk + RAL 9005 (kpl. 4szt.) Łącznik do przęsła T ocynk + RAL 7016 (kpl. 4szt.) Łącznik do przęsła O ocynk + RAL 9005 (kpl. 4szt.) Łącznik do przęsła O ocynk + RAL 7016 (kpl. 4szt.) Nazwa Kod Ean Zdjęcie Obejma początkowa 100x100 ocynk + RAL 9005 Obejma pośrednia 100x100 ocynk + RAL 9005 Obejma narożna 100x100 ocynk + RAL 9005 Obejma początkowa 100x100 ocynk + RAL 7016 Obejma pośrednia 100x100 ocynk + RAL 7016 Obejma narożna 100x100 ocynk + RAL 7016 Obejma początkowa 70x70 ocynk + RAL 9005 Obejma pośrednia 70x70 ocynk + RAL 9005 Obejma narożna 70x70 ocynk + RAL 9005 Obejma początkowa 70x70 ocynk + RAL 7016 Obejma pośrednia 70x70 ocynk + RAL 7016 Obejma narożna 70x70 ocynk + RAL 7016 Obejma początkowa 50x50 ocynk + RAL 9005 Obejma pośrednia 50x50 ocynk + RAL 9005 Obejma narożna 50x50 ocynk + RAL 9005 Obejma początkowa 50x50 ocynk + RAL 7016 Obejma pośrednia 50x50 ocynk + RAL 7016 Obejma narożna 50x50 ocynk + RAL

14 POGLĄDOWA INSTRUKCJA MONTAŻU BRAMY DWUSKRZYDŁOWEJ BEZ AUTOMATU I FURTKI 4,04m 0,93m 1 Wyznacz położenie bramy i furtki w terenie 4,00m (brama) 4 Wykonać zbrojenie wg pkt.5 umieścić deskowania. 0,90m (furtka) 2 Zrobić wykopy na fundamenty pod słupki bramy i słupek furtki na zadaną głębokość. 3 Wykonać szalunki pod ławę fundamentową i słupki. 5 W fundamenty słupowe włożyć zbrojenie wykonane z 4 prętów zbrojonych ø12 mm o długości 110 cm powiązanych strzemionami z pręta gładkiego ø6 mm o wymiarach 30x30 cm rozłożonymi co 15 cm. W ławę fundamentową łączącą słupy zastosować zbrojenie wykonane z pręta żebrowanego ø 12 mm w ilości 4 szt. (długość zależna od szerokości bramy) powiązane strzemionami wykonanymi z pręta gładkiego ø6 mm (o wymiarze 20x30 cm) o rozstawie 25 cm. Bramę w pozycji 6 poziomej należy złożyć łącznie ze słupkami zachowując liniowość położenia wszystkich elementów. 7 Tak złożoną bramę należy ustabilizować przy pomocy elementów drewnianych lub innych (np.: deski, kantówki, profile). 8 Złożony element umieścić w miejscu wbudowania z zachowaniem pionowości i ponownie sprawdzić położenie wszystkich części składowych oraz zabezpieczyć przed przechyleniem lub wywróceniem. 11 Wylać betonowanie słupów 10 9 Położenie wysokościowe należy ustabilizować poprzez oparcie sworznia przy słupku na elemencie wsporczym. Zalecana klasa betonu B25-C30 Wykonać betonowe ławy fundamentowe oraz cokoły na słupki. Wykonać deskowanie oraz betonowanie elementów 12 uzupełniających między słupkami pamiętając o umieszczeniu elementów blokowania bram: - zamknięcie dolne bramy - blokada bramy - zamknięcie górne bramy MONTAŻ ZAWIASÓW ZAWIAS TULEJA Zalecany jest montaż odboju do bram zawiasów przed ich uszkodzeniem. 13 w celu zabezpieczenia ZBROJENIE FUNDAMENTU SŁUPÓW ODLEGŁOŚĆ SKRZYDŁA BRAMY I FURTKI OD PODŁOŻA MONTAŻ ZAMKA I WKŁADKI PIERŚCIEŃ OSADCZY MONTAŻ BLOKADY BRAMY ZAMKNIĘCIE DOLNE BRAMY 1.20m 4x ø12mm L=110cm ø6mm co 15cm BLOKADA BRAMY TULEJE WPUSZCZONE W BETON 0.40m 0.30m 4-6cm BETON FURTKA LEWA WIDOK Z GÓRY FURTKA PRAWA WIDOK Z GÓRY podwórko podwórko ZAWIASY Z LEWEJ STRONY ulica ulica ZAWIASY Z PRAWEJ STRONY 14

15 POGLĄDOWA INSTRUKCJA MONTAŻU BRAMY PRZESUWNEJ BEZ AUTOMATU długość przeciwwagi 1 Wyznacz położenie bramy w terenie wysokość bramy od strony zamka hakowego cm światło bramy + 1cm 2 Zrobić wykopy na fundamenty pod słupki i pod wózki. 4 rolka Zamontować na słupku prowadzącym rolkę prowadzącą prowadząca słup prowadzący brama przesuwna beton wózki ZBROJENIE FUNDAMENTU SŁUPÓW ODLEGŁOŚĆ SKRZYDŁA BRAMY I FURTKI OD PODŁOŻA śruby fund. M16 kl. 5.6 L=500mm+2N+2P słup najazdowy Zalecana klasa betonu C20/25 słup prowadzący 3 bramę Założyć na wózki 1.20m 0.40m 4x ø12mm L=110cm ø6mm co 15cm 0.30m 4-6cm ROLKA PROWADZĄCA ZAMEK HAKOWY WÓZKI ROLKA NAJAZDOWA 80mm 400mm 200mm 200mm oś bramy 115mm 250mm 250mm 500mm Światło bramy + 10mm 250mm Rozmieszczenie śrub na fundamencie 250mm RZUT FUNDAMENTÓW zalecana głębokość ławy - 120cm 165mm 50mm 165mm 50mm Połowa światła wjazdu BRAMA LEWA WIDOK Z GÓRY podwórko ulica BRAMA PRAWA WIDOK Z GÓRY podwórko ulica PRZECIWWAGA Z LEWEJ STRONY OTWIERANIE W LEWĄ STRONĘ OTWIERANIE W PRAWĄ STRONĘ PRZECIWWAGA Z PRAWEJ STRONY 15

16 3D 5 lat Gwarancji PRODUKT OWANY Produkt posiada certyfikat CE Zawiasy Brama przystosowana do automatu 50mm Ø 4,0mm 200mm Furtka Brama dwuskrzydłowa Wysokość: 1,20 m Szerokość: 1,00 m Prawa nr: Lewa nr: zamek hakowy Szerokość: 1,00 m Prawa nr: Lewa nr: Wysokość: 1,70 m Szerokość: 1,00 m Prawa nr: Lewa nr: Wysokość: 1,20 m nr: nr: Wysokość: 1,70 m nr: Brama przesuwna Wysokość: 1,20 m Prawa nr: Lewa nr: Prawa nr: Lewa nr: Wysokość: 1,70 m Prawa nr: Lewa nr: NIE ZAPOMNIJ O: Słupy: bramowy 70x70 mm (2,00m) nr: x70 mm (2,40m) nr: furtkowy 60x40 mm (2,00m) nr: x40 mm (2,20m) nr: Słup gładki 70x70 mm (2,00m) nr: x70 mm (2,40m) nr: Blacha z nakrętką 80x80 nr: Zamknięcie Zamknięcie do bramy górne do bramy dolne nr: nr: Zamknięcie do furtki nr: Obejmy: Początkowa 60x40 nr: Pośrednia 60x40 nr: Narożna 60x40 nr:

17 3D + RAL lat Gwarancji RAL 6005 PRODUKT OWANY Malowane proszkowo Produkt posiada certyfikat CE Zawiasy Brama przystosowana do automatu 50mm Ø 4,0mm 200mm Furtka Brama dwuskrzydłowa Wysokość: 1,20 m Szerokość: 1,00 m Prawa nr: Lewa nr: zamek hakowy Szerokość: 1,00 m Prawa nr: Lewa nr: Wysokość: 1,70 m Szerokość: 1,00 m Prawa nr: Lewa nr: Wysokość: 1,20 m nr: nr: Wysokość: 1,70 m nr: Brama przesuwna Wysokość: 1,20 m Prawa nr: Lewa nr: Prawa nr: Lewa nr: Wysokość: 1,70 m Prawa nr: Lewa nr: NIE ZAPOMNIJ O: Słupy: + RAL 6005 bramowy 70x70 mm (2,00m) nr: x70 mm (2,40m) nr: furtkowy 60x40 mm (2,00m) nr: x40 mm (2,20m) nr: Słup gładki + RAL x70 mm (2,00m) nr: x70 mm (2,40m) nr: Blacha z nakrętką 80x80 nr: Zamknięcie Zamknięcie do bramy górne do bramy dolne nr: nr: Zamknięcie do furtki + RAL 6005 nr: Obejmy: + RAL 6005 Początkowa 60x40 nr: Pośrednia 60x40 nr: Narożna 60x40 nr:

18 3D + RAL 7016 ANTRACYT 5 lat Gwarancji RAL 7016 PRODUKT OWANY Malowane proszkowo Produkt posiada certyfikat CE Zawiasy Brama przystosowana do automatu 50mm Ø 4,0mm 200mm zamek hakowy Furtka Szerokość: 1,00 m Prawa nr: Lewa nr: Brama dwuskrzydłowa nr: Brama przesuwna Prawa nr: Lewa nr: NIE ZAPOMNIJ O: Słupy: bramowy 70x70 mm (2,00m) nr: furtkowy 60x40 mm (2,00m) nr: Słup gładki 70x70 mm (2,00m) nr: Blacha z nakrętką 80x80 nr: Zamknięcie Zamknięcie do bramy górne do bramy dolne nr: nr: Zamknięcie do furtki nr: Obejmy: Początkowa 60x40 nr: Pośrednia 60x40 nr: Narożna 60x40 nr:

19 PANELE OGRODZENIOWE PANEL OGRODZENIOWY FI 3,2 75mm + RAL 6005 RAL 7016 Wysokość: 1,23 m nr: Wysokość: 1,23 m nr: RAL 6005 RAL 7016 Ø 3,2mm Wysokość: 1,52 m nr: mm Ø 4,0mm Wysokość: 1,52 m nr: mm + Wysokość: 1,52 m nr: mm Wysokość: 1,23 m nr: PANEL OGRODZENIOWY FI 4,0 + + RAL 6005 RAL 7016 Wysokość: 1,23 m nr: Wysokość: 1,23 m nr: Wysokość: 1,23 m nr: RAL 6005 RAL 7016 Wysokość: 1,52 m nr: Wysokość: 1,52 m nr: RAL 6005 Wysokość: 1,72 m nr: Wysokość: 1,72 m nr: RAL 6005 Wysokość: 2,00 m nr: Wysokość: 2,00 m nr: Wysokość: 1,52 m nr:

20 PANELE STRONG 5/4/5 5 lat Gwarancji PRODUKT OWANY Malowane proszkowo PANEL STRONG Wysokość: 1,43 m nr: PANEL STRONG + RAL 6005 Wysokość: 1,43 m nr: RAL 6005 SŁUPY DO SYSTEMU PANELOWEGO Asortyment SŁUP BRAMOWY Z NITONAKRĘTKĄ 70X70 (2,00M) SŁUP GŁADKI 70X70 (2,00M) SŁUP BRAMOWY Z NITONAKRĘTKĄ 70X70 (2,00M) + RAL 6005 SŁUP GŁADKI 70X70 (2,00M) + RAL 6005 SŁUP BRAMOWY Z NITONAKRĘTKĄ 70X70 (2,40M) SŁUP GŁADKI 70X70 (2,40M) SŁUP BRAMOWY Z NITONAKRĘTKĄ 70X70 (2,40M) + RAL 6005 SŁUP GŁADKI 70X70 (2,40M) +RAL 6005 SŁUP FURTKOWY 60X40 (2,00M) SŁUP FURTKOWY 60X40 (2,00M) + RAL 7016 SŁUP FURTKOWY 60X40 (2,00M) + RAL 6005 SŁUP FURTKOWY 60X40 (2,20M) + RAL 6005 SŁUP FURTKOWY 60X40 (2,20M) SŁUP GŁADKI 60X40 (2,00M) SŁUP GŁADKI 60X40 (2,00M) + RAL 6005 SŁUP GŁADKI 60X40 (2,00M) + RAL 7016 SŁUP GŁADKI 60X40 (2,40M) SŁUP GŁADKI 60X40 (2,40M) + RAL 6005 SŁUP GŁADKI 60X40 (2,70M) SŁUP GŁADKI 60X40 (2,70M) + RAL 6005 Kod EAN

21 Asortyment Kod EAN Zdjęcie Obejma początkowa 60x40 ocynk Obejma pośrednia 60x40 ocynk Obejma narożna 60x40 ocynk Obejma początkowa 60x40 ocynk + RAL Obejma pośrednia 60x40 ocynk + RAL Obejma narożna 60x40 ocynk + RAL Obejma początkowa 60x40 ocynk + RAL Obejma pośrednia 60x40 ocynk + RAL Obejma narożna 60x40 ocynk + RAL Obejma trzemienna ocynk Kapturki 60x40 szare (kpl. 6 szt.) Kapturki 60x40 zielone (kpl. 6 szt.) Avoclip ocynk (kpl. 6 szt.) Avoclip ocynk + RAL 6005 (kpl. 6 szt.) Avoclip ocynk + RAL 9005 (kpl. 6 szt.) Avoclip ocynk + RAL 7016 (kpl. 6 szt.) Zamknięcie do furtki Zamknięcie +RAL Podstawa do słupka panelowego Spinki do paneli 50szt Mocowanie do podmurówek

22 SŁUPY DO SIATKI I AKCESORIA Nazwa Opis Kod EAN SŁUP FI 42,0 (2,00M) CZARNY PCV SŁUP FI 42,0 (2,20M) CZARNY PCV SŁUP FI 42,0 (2,00M) + PCV SŁUP FI 42,0 (2,20M) + PCV SŁUP FI 42,4 (2,00M) GŁADKI, PODKŁAD SŁUP FI 42,4 (2,20M) GŁADKI, PODKŁAD Wysokość: 2,00m, Daszek, Stal + Powłoka PCV Wysokość: 2,20m, Daszek, Stal + Powłoka PCV Wysokość: 2,00m, Daszek,, Powłoka PCV Wysokość: 2,20m, Daszek,, Powłoka PCV Wysokość: 2,00m, Daszek, Farba podkładowa Wysokość: 2,20m, Daszek, Farba podkładowa Zdjęcie Opis PRZELOTKA Mocuje drut naciągowy do słupka. Wyposażona w stalowy, ocynkowany trzpień. NAPINACZ Element napina drut naciągowy. Rolka napinacza wykonana jako odlew staliwny, całość ocynkowana i pomalowana. NASADKA FI 42,0 Element gwarantujący solidne i estetyczne połączenie słupków podporowych z pośrednimi i narożnymi. OBEJMA FI 42,0 Element łączący napinacz i nasadkę ze słupkiem pośrednim i narożnym w szybki i prosty sposób. Kod EAN CZĘŚĆ POMOCNICZA Umożliwia skuteczny montaż dwustronnego słupa i napinacza na jednej obejmie ŚRUBA MOCUJĄCA Śruba mocująca pręt sprężający. Całość wykonana jest ze stali ocynkowanej. Wyposażona w dwie nakrętki kontrujące i podkładkę PRĘT SPRĘŻAJĄCY Służy do mocowania siatki za pomocą śrub oraz gwarantuje pionowe ustawienie siatki i jej równomierne naprężenie

23 Zestaw do bram dwuskrzydłowych AUTOMATYKA Zestaw do automatyzacji dwuskrzydłowych bram posesyjnych o szerokości skrzydła do 2,00 m 1 WT1SC Siłownik elektromechaniczny z wbudowaną centralą sterującą i odbiornikiem radiowym z kodem dynamicznie zmiennym 433,92 MHz. Zestaw do bram przesuwnych Zestaw do automatyzacji dwuskrzydłowych bram przesuwnych o ciężarze do 400 kg. 1 SL1SC Siłownik elektromechaniczny z wbudowaną centralą sterującą i odbiornikiem radiowym z kodem dynamicznie zmiennym 433,92 MHz. Trzy kluczyki do wysprzęglania Mhouse i płyta montażowa w zestawie 23

24 AUTOMATYKA Precyzyjny: dzięki mechanicznemu ogranicznikowi zamykania z zintegrowanym ramieniem (przy instalacji z pełną długością ramion). Bezpieczny: dzięki samohamownej przekładni i specjalnemu kształtowi ramion. Praktyczny: przegubowe ramiona pozwalają na instalację w nietypowych warunkach, jak na przykład w pobliżu ściany lub innych obiektów znajdujących się w okolicy słupka. Wygodny w montażu: uchwyt siłownika można obrócić, aby wzmocnić połączenie z mniej wytrzymałym podłożem, takim jak np. ceglany słupek. Niewielkie gabaryty: idealny do furtek, pasuje do wąskich słupków (o szerokości 10cm) Auto-diagnostyka: pozwala zidentyfikować i natychmiast zasygnalizować jakiekolwiek błędy podłączenia lub usterki. Auto-programowanie: WT2S automatycznie określa najlepsze parametry funkcjonowania dla każdej bramy. AKCESORIA DO AUTOMATYKI Asortyment Kod EAN Zdjęcie AUTOMAT DO BRAM PRZESUWNYCH AUTOMAT DO BRAM DWUSKRZYDŁOWYCH LAMPA OSTRZEGAWCZA Z WBUDOWANĄ ANTENĄ 433,92MHZ PILOT CZTEROKANAŁOWY RADIOODBIORNIK UNIWERSALNY LISTWA ZĘBATA KOMPLET FOTOKOMÓREK KLAWIATURA KODOWA CENTRALA DO STEROWANIA OŚWIETLENIEM ZESTAW ZASILANIA SŁONECZNEGO ŁADOWARKA SIECIOWA ZASILANIE AWARYJNE DO AUTOMATU DO BRAM PRZESUWNYCH ZASILANIE AWARYJNE DO AUTOMATU DO BRAM DWUSKRZYDŁOWYCH LISTWA MONTAŻOWA DO BR. PRZES. + RAL 9005 (KPL. 2 SZT) LISTWA MONTAŻOWA DO BR. PRZES. + RAL 7016 (KPL. 2 SZT)

25 RUSZTOWANIA WARSZAWSKIE Rusztowania typu Warszawskiego od dziesiątek lat cieszą się niesłabnącą popularnością dzięki swojej prostocie i uniwersalności. ajdują one zastosowanie w całym budownictwie poczynając od małych remontów prywatnych mieszkań, poprzez elewacje kończąc na budowie całych budynków i innych wymagających konstrukcji. Niekwestionowaną zaletą rusztowań typu Warszawskiego jest ich lekka, ale bardzo stabilna konstrukcja. Przegubowe połączenie ramek (tuleja i czop) umożliwiają błyskawiczny montaż nawet wysokich kolumn, a szeroki zakres dodatkowych elementów rozszerza możliwości rusztowania. Nazwa Szerokość Wysokość Kod EAN 1,00 m 0,82 m RAMA KONSTRUKCYJNA 1,60 m 0,82 m Rusztowania typu "Warszawskiego" produkowane przez firmę "Polbram Steel Group" posiadają Certyfikat Próby Wytrzymałościowej wystawiony przez niemieckie laboratorium TUV Rheinland Polska. Przeszły one badania zgodnie z polską normą PN-EN 1004:2005. Certyfikat, którym są objęte jest zgodny z systemem certyfikacji 5 wg PKN-ISO/IEC Guide 67:2007 i programem Certyfikacji PCWU. Jest to wyróżnienie dające bardzo ważną informację klientom o posiadaniu znaku zgodności Monitoring + Testing (M+T). ak M+T gwarantuje, że procesy wytwarzania wyrobu monitorowane przez TÜV Rheinland Polska są realizowane na najwyższym poziomie techniczno-organizacyjnym. Montaż kolumn rusztowań typu "Warszawskiego" jest w pełni zgodny z Deklaracją Techniczno-Ruchową i zapewnia stworzenie bezpiecznego, wygodnego stanowiska prowadzenia wszelkich lekkich prac remontowo-budowlanych. 25

26 AKCESORIA DO RUSZTOWAŃ Zdjęcie Nazwa Kod Ean Szerokość Poręcz Montowana jest na trzpieniach ramy. Zabezpiecza pracowników pracujących na ,00 m pomostach oraz częściowo usztywnia siatkę konstrukcyjną rusztowania ,60 m Złącze krzyżowe stałe Umożliwia bezpieczny montaż rury odbojowej, dzięki której możliwe jest kotwienie kolumny do ściany Złącze krzyżowe obrotowe Umożliwia montaż wysięgnika i zestawu podporowego Element kotwiący Umożliwia solidne mocowanie konstrukcji rusztowania do ściany obiektu Balustrada Zapewnia dużo wyższy poziom bezpieczeństwa robotnikom pracującym na najwyższej kondygnacji rusztowania. Pas spinający Zabezpiecza rusztowanie przed rozłączeniem się lub zsunięciem ram konstrukcyjnych ,00 m 1,60 m - Drabinka Służy do komunikacji między różnymi poziomami konstrukcji Pomost roboczy Sprawnie usztywnia poziomą płaszczyznę konstrukcji. Haki na końcach umożliwiają montaż między ramami stojakowymi Pomost roboczy z włazem Zapewnia komunikację między poszczególnymi kondygnacjami rusztowania. Montowany za pomocą zaczepu zapadkowego Element zabezpieczający Mocowany do rusztowania od wewnątrz zapobiega wygięciu, bądź rozłączeniu konstrukcji Stężenie Mocowane do trzpieni ram po przekątnej. Usztywnia pionowo siatkę konstrukcji rusztowania. Koło z hamulcem Umożliwia szybkie i bezpieczne suwanie konstrukcji. Posiada hamulec nożny ,00 m 1,60 m - Podstawa śrubowa

27 ASPEKTY PRAWNE 41. Przepisy dotyczące ogrodzenia Ogrodzenia nie mogą stanowić zagrożenia dla ludzi i zwierząt. Nie można umieszczać niebezpiecznych zakończeń takich jak np.: drut kolczasty na ogrodzeniach poniżej 1,8m. 42. Bramy i furtki Bramy i furtki nie mogą otwierać się na zewnątrz i mieć progów utrudniających wjazd osób niepełnosprawnych na wózkach inwalidzkich. 43. Wymiary bramy Zgodnie z polskim prawem minimalna szerokość bramy powinna stanowić 2,40m, a w przypadku zastosowania furtki jej szerokość powinna być nie mniejsza niż 0,90m, przy czym na drodze pożarowej szerokości te regulują odrębne przepisy dotyczące ochrony przeciwpożarowej. 44. Sposób zaprojektowania i wykonania budynku 1.W przypadku montażu ogrodzenia nie wolno przekroczyć linii granicznych posesji (zarys tych linii można sprawdzić w planie zagospodarowania przestrzennego, albo w decyzji o warnukach zabudowy i zagospodarowania terenu). 2.Ogrodzenie powinno zostać wzniesione w taki sposób, aby nie zakłócało korzystania z sąsiednich nieruchomości. Rysunki oraz zdjęcia zamieszczone w katalogu mają charakter poglądowy oraz nie stanowią oferty w rozumieniu Kodeksu Cywilnego. Różnice pomiędzy rysunkami i zdjęciami w katalogu, a rzeczywistym wyglądem towaru nie mogą być podstawą do reklamacji. Wszelkie prawa zastrzeżone. Powielanie i wykorzystywanie, również częściowe tylko za zgodą Polbram Steel Group. 27
