1 EASYPARK 4 SENSOROWY PRZEWODOWY CZUJNIK PARKOWANIA Zestawy: HX230, HX244, HX247 Instrukcja obsługi i montażu PRZECZYTAĆ PRZED MONTAŻEM URZĄDZENIA

2 TEN PRODUKT PEŁNI WYŁĄCZNIE FUNKCJĘ INFORMACYJNO OSTRZEGAWCZĄ. ZA BEZPIECZNĄ JAZDĘ ODPOWIEDZIALNOŚĆ PONOSI WYŁĄCZNIE KIERUJĄCY!!! WŁAŚCIWOŚCI Zestaw czujników cofania jest nowoczesnym systemem nadzorczym opartym o ultradźwięki przeznaczonym do pojazdów mechanicznych. Sprawdza obszar za pojazdem podczas manewru cofania i ostrzega przed przeszkodami znajdującymi się poza zasięgiem wzroku kierowcy. Przeszkoda jest lokalizowana pod względem kierunku i odległości informacje zostają wyświetlone na wyświetlaczu. Odległość od przeszkody wyświetlana jest w metrach, przy pomocy kolorów dotyczy zestawu z wyświetlaczem LED (niebieski, zielony, żółty, pomarańczowy i czerwony) oraz buzzera (wydającego dźwięki coraz szybciej w miarę zbliżania się do przeszkody). Czujnik cofania pomaga kierowcy podczas manewrowania pojazdem, ale nie zwalnia go od zachowania szczególnej ostrożności. Zestaw zawiera od 2 do 8 czujników-sonarów montowanych w zderzakach pojazdu, jedną jednostkę centralną i jeden wyświetlacz/głośnik. Zestaw został zaprojektowany do pojazdów osobowych i dostawczych (kombi, pick-up, furgonetek, busów) DZIĘKUJEMY ZA WYBÓR EASYPARK PARAMETRY TECHNICZNE Napięcie zasilania: 12V Pobór prądu: Czuwanie: bez wyświetlacza - 20mA, z wyświetlaczem 40mA Działanie: bez wyświetlacza - 30mA, z wyświetlaczem 180mA Zakres tem. działania: -30 o C ~ +85 o C Zasięg czujników: 1,5m Najlepsze odczyty: < 0.9m Margines błędu: < + / - 5cm Częstotliwość operacyjna: 40KHz Natężenie alarmu: 80~100dB (przy 30cm) -2-

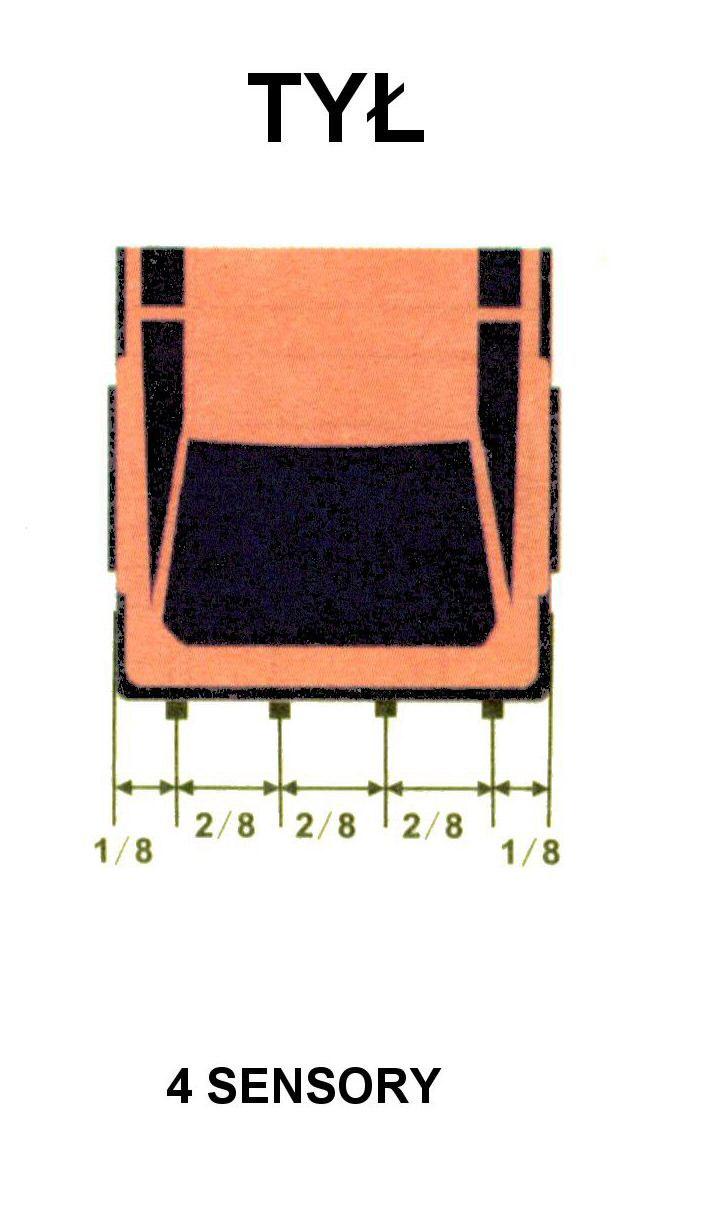

3 1. SCHEMAT POGLĄDOWY INSTRUKCJA INSTALACJI Podłącz wszystkie wtyczki oraz sensory w odpowiedniej kolejności (sprawdź oznaczenie na centralce i poszczególnych kablach), wyświetlacz po przeciągnięciu i ukryciu kabla (wersja przewodowa). Zasilanie - czerwony kabel do lampy świateł cofania, czarny do masy. 2. INSTALACJA SENSORÓW Idealną wysokością montażu sensorów jest 45-55cm od podłoża. Czujniki powinny być ustawione prostopadle do podłoża lub lekko skierowane ku górze. Oznacz miejsca montażu czujników jak pokazano na obrazku: Odległość od sąsiadujących ze sobą czujników może ulec zmianie w zależności od typu zderzaka. Jeżeli posiadasz hak holowniczy, sensory ustaw tak by hak nie przeszkadzał im w wyszukiwaniu przeszkody. -3-

4 Zapraszamy na zakupy do sklepu: INSTRUKCJA MONTAŻU W przypadku odległości 50cm 65cm, najlepsza wysokość montażu to 55cm od podłoża. Pozioma płaska powierzchnia bez metalowych przedmiotów jest odpowiednim miejscem montażu. Zaznacz ręcznie przy pomocy pisaka lub rylca miejsca wierceń. Wkręć wiertło do wiertarki i wywierć otwory we wcześniej oznaczonych miejscach, uważaj by wiertarka nie wpadła w zderzak. SENSOR Wywierć otwory o średnicy 20mm, 21,5mm, 22mm lub 24,50mm (w zależności od średnicy sensorów) Wciśnij sensory w otwory. Upewnij się że sensory zamontowane są wytłoczoną na nich strzałką do góry. Znajdź odpowiednie miejsce dla wyświetlacza na desce rozdzielczej. (Dla wersji z wyświetlaczem w lusterku przyczep wyświetlacz na odginane lusterko wsteczne) Główny sterownik powinien być zainstalowany w bagażniku. Stale utrzymuj go w czystości z dala od wilgoci, deszczu i przegrzania -4-

5 SCHEMAT POŁĄCZEŃ -5-

6 TABELA ZDARZEŃ Alarm cofania Alarm hamowania Nr Odległość do przeszkody Dźwięk Dźwięk m obszar bezpieczny wyciszony m obszar bezpieczny Bi----- Bi m 0.7m zwolnij Bi--- Bi--- Bi m zwolnij Bi-- Bi-- Bi m nie cofaj dalej BiBiBi--- BiBiBi m 0.1m obszar niebezpieczny BiBiBi--- BiBiBi--- Wyświetlacz Pokazuje 0 jeżeli mniejsza od 0.4m UWAGI Poniższe warunki mogą zniekształcić wynik pochodzący z czujników Pochyłość Kształt okrągły Czujniki zamontowano za wysoko Odblaski świetlne mogą zakłócać pracę czujników 1. Kierowca powinien zatrzymać pojazd po usłyszeniu ciągłego sygnału. System nie współpracuje z hamulcami i nie wyłączy się po zatrzymaniu pojazdu. 2. Podczas manewru cofania powinno zachować się szczególną ostrożność, obserwując przestrzeń przed prędkość za autem oraz zmniejszyć prędkość do minimum dla uniknięcia uderzenia w przeszkodę. 3. Słysząc ciągły dźwięk nie cofaj więcej oznacza to niebezpieczną strefę 40cm od przeszkody. 4. Usuwaj lud, śnieg, brud, kurz, błoto z sensorów jeśli tylko zauważysz że są zabrudzone. Zanieczyszczenia zmniejszają czułość systemu o ok. 20% 5. Kropelki wody (po deszczu, myjni) pozostające na czujnikach mogą zmniejszyć skuteczność systemu o ok. 20% 6. Unikaj spłaszczania, przecinania, uszkadzania izolacji, przedłużania kabli prowadzących od jednostki centralnej do czujników. 7. Uważaj by kable nie były wystawione na wysoką temperaturę od silnika lub wydechu może to uszkodzić system. 8. Całe urządzenie jest bardzo skomplikowane. Otwieranie i manipulowanie w jego wnętrzu może je uszkodzić. Jakiekolwiek zmiany i otwarcie pokrywy unieważnia gwarancję. Producent, importer, sprzedawca oraz monter nie biorą odpowiedzialności za wypadki, stłuczki, zadrapania i inne uszkodzenia pojazdu po zamontowaniu czujników cofania, kabli, jednostki centralnej i wyświetlacza. -6-

7 ROZWIĄZYWANIE PROBLEMÓW Problem Przyczyna Rozwiązanie System nie działa podczas cofania Brak sygnału dźwiękowego podczas cofania Dźwięk jest stale ten sam/wyświetlacz pokazuje tą samą Fałszywy alarm Złe połączenie głównego zasilania; Złe połączenie wtyków Sensory wykryły podłoże Złe połączenie sensorów, sensory widzą ziemie, sensory źle zamontowane Sensory wykryły podłoże; Czułość systemu jest zbyt wysoka Sprawdź połączenie zasilania; Sprawdź połączenia wtyków Zresetuj system; Popraw kąty ustawienia sensorów Zresetuj system; Sprawdź połączenie sensorów; Sprawdź ustawienie sensorów Popraw kąt ustawienia sensorów; Poproś instalatora o naprawienie błędu 9. GWARANCJA GWARANCJA 1. Wszystkie wyprodukowane czujniki cofania przechodzą ścisły test kontroli jakości przed opuszczeniem fabryki. 2. Konsument ma prawo do 24 miesięcznej gwarancji od daty zakupu. (wg przepisów i prawa RP) 3. Gwarancja obejmuje centralkę, wyświetlacz oraz ich okablowanie. Sensory w racji wystawienia na działanie ekstremalnych warunków atmosferycznych objęte są 12 miesięczną gwarancją. 4. Gwarancją nie są objęte: Uszkodzenia mechaniczne, chemiczne i termiczne (w tym długotrwałe wystawianie na działanie promieni słonecznych), Uszkodzenia i wady wynikające z niewłaściwego lub niezgodnego z instrukcją przechowywania, instalowania i użytkowania Uszkodzenia wynikające z samowolnych napraw, przeróbek lub zmian. Uszkodzenia wynikłe z przepięć i zwarć instalacji samochodowej oraz nieprawidłowego podłączenia (zamiana biegunów), 5. Data zakupu na gwarancji oraz dowód zakupu są podstawą do egzekwowania gwarancji. 6. Sprzęt uszkodzony powinien być dostarczony/przesłany do serwisu w fabrycznym opakowaniu na koszt klienta. Po naprawach serwis dostarcza przesyłkę w ramach gwarancji na swój koszt. 7. Do opakowania proszę dołączyć dokładny opis uszkodzenia, adres reklamującego, telefon i KONIECZNIE - jeżeli posiada. Serwis gwarancyjny ul. Lubelska Kraśnik easypark@tlen.pl tel Nazwa towaru Pieczątka sprzedawcy Data zakupu Podpis sprzedawcy Czujnik parkowania EASYPARK 4sensorowy, przewodowy Pieczątka i podpis importera P/N:
