1 POLSKI KONGRES BROWARNICZY Warszawa Sandra Spinkiewicz SPINEX SJ

2 Wyspy Zaworowe Zawory SÜDMO Idealne do wysp zaworowych

3 SÜDMO ponad 60 lat innowacji SÜDMO 3

4 Pentair Südmo dla Browarnictwa Complete Solutions for Breweries Tank-top Cellar panel Short-term heating system Pressure-tank cellar panel CCT cellar Panel technology Beer membrane filtration Carboblender Bottler Kegfiller Yeast department Double seat valve manifold CIP system Water degasification

5 Pentair Südmo dla Browarnictwa Complete Solutions for Breweries CIP Pasteryzacja Odtlenianie wody Filtracja Moduły filtracji membranowej Systemy dozowania Karbonizacja Wyspy zaworowe Panele ręczne Magazynowanie i propagacja drożdży Rozwiązania On-Site Kompletne działy fermentacji, leżakowni itp., tanki ciśnieniowe, orurowania i ozaworowania Urządzenia Tank-Top zabezpieczenia zbiorników

6 DSV Complete Po co inwestować w wyspy zaworowe? Zorganizowanie zestawu zaworów w przejrzystym i kompaktowym bloku zaworowym, zapewniające nie mieszanie się mediów niebezpiecznych. Przykłady: Wyspa zaworowa rozdzielająca różne produkty gotowe na kilka linii napełniających, Wyspy rozdzielające CIP Wyspy rozdzielające na przyjęciu surowca do zbiorników Oddzielenie CIP-u i produktu SÜDMO 6

7 DSV Complete Zapewnienie bezpiecznego rozdzielenia mediów SÜDMO 7

8 DSV Complete Ogólne zalety zaworów dwugniazdowych Bezpieczeństwo procesu Przejrzystość linii produkcyjnych Elastyczność produkcji, szybkie przełączanie produktów Możliwość jednoczesnego prowadzenia produkcji i procesów mycia Optymalizacja mycia ze względu na czas i straty CIP-u Zmniejszenie strat produktu Zmniejszenie przestojów SÜDMO 8

9 DSV Complete Doskonała współpraca z głowicą IntelliTop 2.0 Głowica IntelliTop2.0 zapewnia dokładną informację zwrotną wszystkich położeń/funkcji zaworudsv Complete: 4 sygnały zwrotne mogą być wykorzystane do potwierdzania pozycji w systemie sterowania, przy jednoczesnym wyświetleniu położenia przy pomocy kolorowej diody LED bezpośrednio na zaworze SÜDMO 9

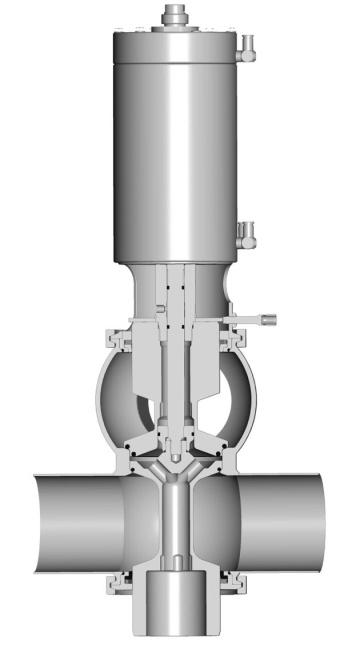

10 DSV Complete Warianty wykonania DSV Complete D 600: z niewielkim wyciekiem podczas przełączania, grzybek taktujący D 610: z niewielkim wyciekiem podczas przełączania, grzybek nietaktujący, przemywalnakomora wyciekowa D 620: bez wycieku podczas przełączania, grzybek taktujący D 630: bez wycieku podczas przełączania, grzybek nietaktujący, przemywalna komora wyciekowa D600 D610 D620 D630 SÜDMO 10

11 Informacja podstawowa P&ID klienta SÜDMO 11

12 Informacja podstawowa Formularz doboru BRAND NAME HERE 12

13 Informacja podstawowa rysunek klienta SÜDMO 13

14 Elementy składowe Südmo + + SÜDMO 14

15 Faza projektowania konstrukcja ramy i wanny ściekowej SÜDMO 15

16 Faza projektowania matryca korpusów 16

17 Faza projektowania przewody pneumatyczne i elektryczne SÜDMO 17

18 Ostateczny projekt do akceptacji klienta SÜDMO 18

19 Wyspy zaworowe Faza produkcji rama i wanna ściekowa SÜDMO 19

20 Ramy konstrukcji SÜDMO 20

21 Faza produkcji matryca korpusów SÜDMO 21

22 Produkcja korpusów SÜDMO 22

23 Przygotowana macierz korpusów na wannie ściekowej SÜDMO 23

24 Faza produkcji łączenie macierzy korpusów SÜDMO 24

25 Faza produkcji montaż grzybów SÜDMO 25

26 Faza produkcji montaż grzybów Standardowa wanna na resztki środków myjących i produktów SÜDMO 26

27 Montaż głowic sterujących, pneumatyki i elektryki SÜDMO 27

28 Wyspa gotowa do wysyłki SÜDMO 28

29 Głowice sterujące, przewody pneumatyczne i elektryczne SÜDMO 29

30 Głowice sterujące, przewody pneumatyczne i elektryczne SÜDMO 30

31 Głowice sterujące, przewody pneumatyczne i elektryczne SÜDMO 31

32 Wyspy zaworowe Przykładowa wyspa SÜDMO 32

33 Przykładowa wyspa SÜDMO 33

34 DZIĘKUJĘ ZA UWAGĘ! Wyspy Zaworowe Zawory SÜDMO Idealne do wysp zaworowych Components Solutions Services Industriestrasse 7 D Riesbürg T F E info.suedmo@pentair.com I
