Zawory membranowe Tassalini

Transkrypt

1 są produkowane w ścisłej zgodności z wymaganiami standardu higienicznego 3-A (3-A Sanitary Standards). W procesie produkcji zawory membranowe wykonywane są z odkuwek poddanych odpowiedniej obróbce cieplnej oraz polerowaniu. Materiał, z jakiego są wykonywane to stal nierdzewna, gatunek AISI 316L. Zarówno zawory membranowe sterowane ręcznie jak i sterowane pneumatycznie nadają się do sterylizacji w wysokich temperaturach. Standardowo membrany produkuje się z materiału EPDM oraz PTFE. Obydwa typy membran cechują się wysoką wytrzymałością mechaniczną. Precyzyjna konstrukcja zaworów zapewnia doskonałe uszczelnienie i całkowitą izolację od zanieczyszczeń z zewnątrz. Części wewnętrze zaworu są samo-drenażowe w procesie CIP. Konserwacja zaworów jest ograniczona do minimum dzięki łatwemu dostępowi do górnej części zaworu oraz braku konieczności demontażu zaworu membranowego z instalacji. Standardowa produkcja: Końcówki lub spawane. Na zamówienie dostępne z gwintowanymi końcówkami DIN, SMS, RJT, ISS lub z końcówkami kołnierzowymi zgodnymi z normami: UNI, DIN, ANSI. Zastosowanie: stosuje się przede wszystkim w przemyśle spożywczym, biotechnologicznym, kosmetycznym, farmaceutycznym oraz wszędzie tam, gdzie wymagane jest zachowanie wysokich parametrów higienicznych instalacji procesowych. Rozmiar: Standardowa produkcja zaworów membranowych o średnicach DN 15 DN 50. Standardowe wykończenie powierzchni: 1. Wykończenie LS, polerowanie zewnętrzne i wewnętrzne (gradacja 150): Ra µm, max Ra µm 2. Wykończenie LL, polerowanie zewnętrzne i wewnętrzne (gradacja 240) Ra µm, max Ra µm - dostępne na zamówienie 3. wykończenie LE, polerowanie elektrolityczne (gradacja 400) Ra µm 0.2 µm, max Ra µm 8 µ - dostępne na zamówienie Materiał zaworu: Stal nierdzewna - gatunek AISI 316L. Materiał membrany: Standardowa produkcja membran z materiału EPDM i PTFE. Warunki pracy: Maksymalne ciśnienie robocze: 7 bar.

2 Przekrój zaworu membranowego 1. Pokrętło AISI 316L 2. Kołek AISI 304L 3. O-ring - NBR 4. Trzpień AISI 316L 5. O-ring - NBR 6. Sterowanie AISI 316L 7. Kompresor AISI 316L 8. Membrana EPDM / PTFE / FTM 9. Obudowa zaworu AISI 316L 10. Łożysko oporowe Miedź 35. Otwór detekcji wycieku Membrana EPDM -40ºC +150 ºC PTFE -10ºC +150 ºC Zawór membranowy NO (normalnie otwarty) Zawór membranowy NC (normalnie zamknięty) 7. Kompresor 14a. Górn trzon 19. O-ring 25. Górny dystans 8. Membrana 14b. Dolny trzon 20. Cylinder 33. Odpowietrznik 9. Korpus 15. Uchwyt sprężyny 21. Złącze powietrza 35. Otwór detekcji 11. Pokrywa obudowy 16. Tłok 22. O-ring wycieku 12. Dysk 17. O-ring 23. Dystans 13. O-ring 18. Sprężyna 24. Wtyczka

3 Zawór pneumatyczny NO z jednostką sterującą Zawór pneumatyczny NC z jednostką sterującą 7. Kompresor 21. Złącze powietrza 8. Membrana 22. O-ring 9. Korpus 23. Dystans 11. Pokrywa obudowy 24. Wtyczka 12. Dysk 25. Górny dystans 13. O-ring 26. Pokrywa jednostki sterującej 14a. Górny trzon 27. Pręt 14b. Dolny trzon 28. O-ring 15. Uchwyt sprężynowy 29. Zawór elektromagnetyczny 16. Tłok 30. Mikroprzełącznik 17. O-ring 31. Przepust kablowy 18. Sprężyna 32. Złącze 19. O-ring 33. Odpowietrznik 20. Obudowa 34. Nakrętka 35. Otwór detekcji wycieku

4 Rozmiary króćców Wartości CV i KV Wymiary, ilość powietrza, czas pracy

5 Mikrozawór membr. Mikrozawór membr. Zawór membranowy Zawór membranowy Zawór mem. pneum. Zawór mem. pneum. Z. mem. z głowicą Z. mem. z głowicą

6 Z. membr. 3-drogowy Z. membr. 3-drogowy Z. mem. pn. 3-drog. Z. mem. pn. 3-drog. Z. m. 3-drog. z głow. Z. m. 3-drog. z głow. Z. membr. probierczy Z. membr. probierczy

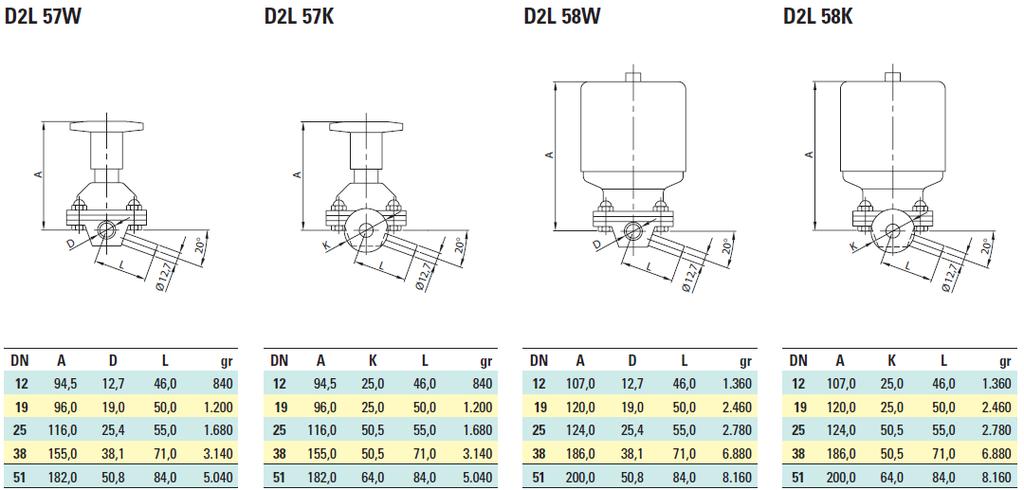

7 Z. m. pn. probierczy Z. m. pn. probierczy Z. m. pn. prob. z głow. Z. m. pn. prob. z głow. Z. memb. prob. 20º Z. memb. prob. 20º Z. membr. pn. prob. 20º Z. membr. pn. prob. 20º

8 Z. m. pn. prob. z głow. 20º Z. m. pn. prob. z głow. 20º Tri- Clamp Z. membr. dennicowy Z. membr. dennicowy Z. membr. pn. denicowy Z. membr. pn. dennicowy Tri- Clamp Z. m. pn. denn. z głow. Z. m. pn. denn. z głow.

9 Zaw. mem. modulacyjny Zaw. mem. modulacyjny Tri- Clamp Membrana EPDM Membrana PTFE Zaw. elektromag. NC. Złącze Mikroprzełącznik Czujnik
