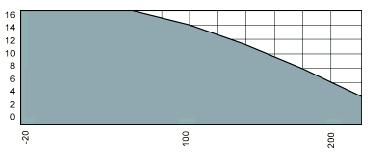

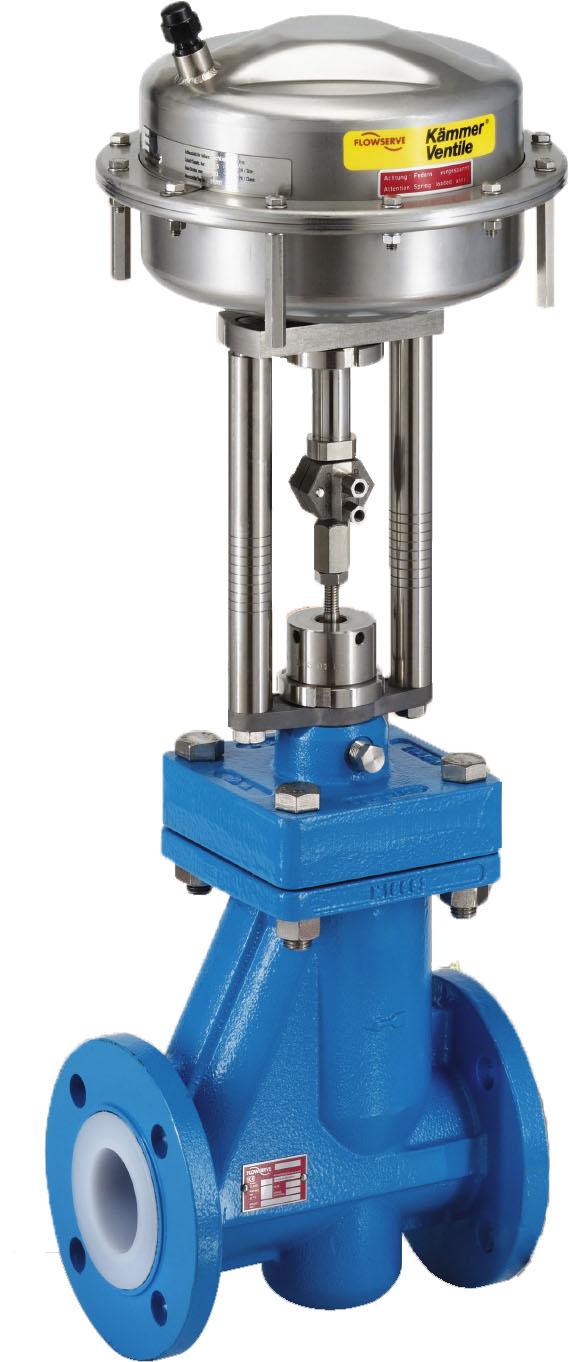

1 POLNA ENGINEERING Sp. z o.o. ul. T. Kościuszki Katowice tel fax polna@polna-eng.pl internet: ZAWORY REGULACYJNY TYP BR22 ZASTOSOWANIE: Zawór serii BR 22 jest przeznaczony do stosowania tam gdzie mamy do czynienia z cieczami agresywnymi dla których wykonanie materiałowe z stali kwasoodpornych jest niewystarczające. Szczególnie chętnie zawory te znajdują zastosowanie w przemyśle: Chemicznym, Farmaceutycznym, Petrochemicznym. CHARAKTERYSTYKA: - Korpus zaworu jest wykonany z żeliwa sferoidalnego GGG 0. z wykładziną PFA odporną na korozję o grubości mniejszej niż 2,mm. - Jednoczęściowy korpus zaworu - Uszczelnienie trzpienia za pomocą mieszka wykonanego z wzmocnionego PTFE - Dobra regulacja w wyniku sztywnego zamocowania trzpienia - Prowadzenie trzpienia w kwasoodpornej tuleji - Wymienne gniazdo z metalową wkładką wzmacniającą - Brak zewnętrznych ograniczników skoku - Wymienny grzyb standardowy dla wszystkich wymiarów zaworów - Ciśnienie nominalne PN10/16 (ANSI 10) - Zakres temperatur 0 C do 100 C dla ciśnienia 10 bar (z specjalnym mieszkiem 10 C) - Współczynnik przepływu Kv 0,01 do 10 DANE TECHNICZNE: Zespół zaworu: Typ: Wymiary: jedno-gniazdowy, jednoczęściowy DN2 (1"), DN0 (1,"), DN0 (2"), DN80 ("), DN100 (") Zakres ciśnień: PN10 / PN16 Przyłącza: Kołnierzowe DIN201/DIN226, kołnierzowe ANSI 10RF Szczelność zamknięcia: DIN/IEC /1 kl. VI (ANSI kl. VI z grzybem i gniazdem metalowym kl. IV Regulacyjność: 1:0 Zakres temperatur: od -0 C do 100 C (specjalne wykonanie mieszka 10 C) Opcja: płaszcz grzewczy, regulowana dławica (pierścienie CHEVRON) Charakterystyka: liniowa L, stałoprocentowa P, szybkozamykająca O DOPUSZCZALNE CIŒNIENIE W ZALE NOŒCI OD TMPERATURY ROBOCZEJ CIŒNIENIE [ bar ] TEMPERATURA ROBOCZA 1

2 MATERIAŁY: Korpus: Żeliwo sferoidalne GGG 0. Wykładzina: PFA o grubości min 2,mm Dławica: Żeliwo sferoidalne GGG 0. Mieszek: PTFE Grzyb: PTFE, PTFE wzmacniany włóknem szklanym lub ceramicznym SiN, Hastelloy, Tytan, Tantal, Gniazdo: TFM wzmocniony 1.71, PTFE wzmocniony włóknem szklanym lub ceramicznym SiN, Hastelloy, Tytan, Tantal, Części złączne: Stal kwasoodporna A2-70 (śruby), Stal kwasoodporna A-70 (nakrętki) SIŁOWNIKI: Pneumatyczny Typ: wielo-sprężynowy, membranowy Wielkości: 20, 00, 60 Zakres sprężyn: sprężynowe (20 10,0 120,60 10)kPa, 6 sprężynowe (0 200,80 20, ) kpa Działanie: P proste, R odwrotne, Odwracalne bez dodatkowych części Skok: 16mm, 0mm Zakres różnicy ciśnień: wg tabeli Ciśnienie zasilania: 6 bar Temperatura otoczenia: od -0 C do 80 C Montaż: Kolumnowy typ P/R, Jarzmowy typ P/R przystosowane do ustawnika firmy SAMSON typ 766/67 wg normy IEC -6 Dodatkowe wyposażenie: napęd ręczny, Filtro-reduktor, Ustawnik pozycyjny, Pozycjoner inteligentny (HART, Fieldbus Fundation, Profibus) Zawór elektromagnetyczny, Wyłączniki krańcowe Elektryczny: Dobrany pod kątem min. siły udźwigu Tablica 1 Wspó³czynnki przep³ywu i dostêpne rozmiary ROZMIAR GNIAZDA ROZMIAR ZAWORU CHARAKTERYSTYKA 2

3 Tablica 2 Wspó³czynniki przep³ywu i wymagana si³a si³ownika przep³yw pod grzyb ROZMIAR GNIAZDA Wymagana minimalna si³a [ N ] si³ownika dla ciœnienia P2=0 (barg) i ciœnienia P1 Tablica Dodatkowa wymagana si³a zwi¹zana z brakiem odci¹ enia mieszka. Przep³yw pod grzyb Wymagana dodatkowa si³a si³ownika [ N ] dla ciœnienia P2 rzy zamkniêciu zaworu Rozmiar gniazda

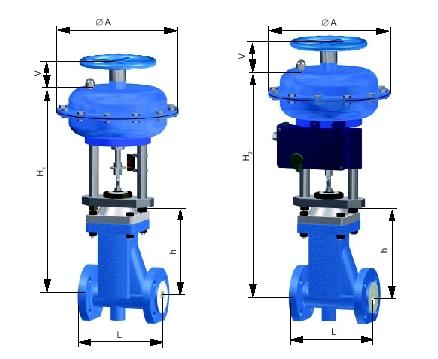

4 Tablica Dane dotycz¹ce si³owników pneumatycznych SI OWNIK ILOŒÆ SPRÊ YN Wzrost ciœnienia otwiera -R ZAKRES CIŒNIENIA [ kpa ] SI A [N] ZAKRE CIŒNIENIA [ kpa ] Wzrost ciœnienia zamyka - P Ciœnienie zasilania Przyk³ad dobierania napêdu: Zawór Br22, Dn80, Cv=70, Zawór przy braku zasilania zamkniêty, P1=9barG, P2=6barG Dostêpne ciœnienie powietrza zasilaj¹cego,barg. 1. Z tablicy 2 wybieramy si³ê dla ciœnienia P1=10bar 77N 2. Z tablicy wybieramy dodatkow¹ si³ê dla ciœnienia P2=6bar 79N Wymagana si³a si³ownika 26N W tablicy wybieramy si³ownik 60 zakres ciœnienia steruj¹cego 0,2-100kPa, si³a 1112N Wymiary zaworów Zawór z s³ownikiem typu P/R Zawór z si³ownikiem typu P/R

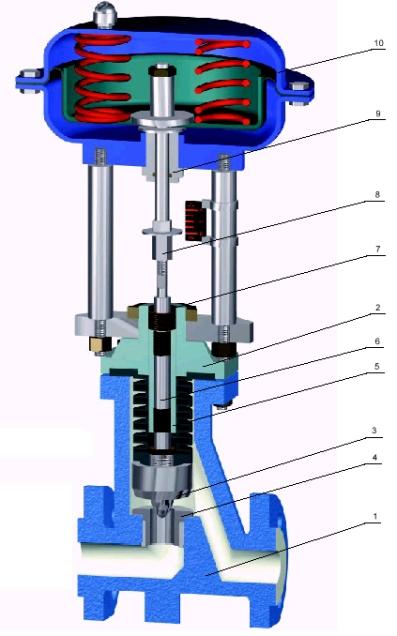

5 SI OWNIK WAGA [kg] OBUDOWA SI OWNIKA D AWNICA SI OWNIKA ELEMENT SPRZÊGAJ CY PROWADNICA TRZPIENIA D AWNICA TRZPIEÑ MIESZEK GRZYB GNIAZDO KORPUS Sposób oznaczania: Typ zaworu BR22 Rodzaj napêdu: Elektryczny E Pneumatyczny o dzia³aniu prostym P Pneumatyczny o dzia³aniu prostym jarzmo P Pneumatyczny o dzia³aniu odwrotnym R Pneumatyczny o dzia³aniu odwrot. jarzmo R Rêczny N Dodatkowy napêd rêczny Bez napêdu rêcznego Z napêdem rêcznym D³awnica: Mieszkowa Specjalna Materia³ grzyba: PTFE PTFE wzmacniany Si2N Hastelloy Tytan Tantal Materia³ gniazda PTFE PTFE wzmacniany Si2N Hastelloy Tytan Tantal Charakterystyka Sta³o-procentowa Liniowa Wspó³czynnik przep³ywu Kvs (wed³ug tablicy) S N P L
