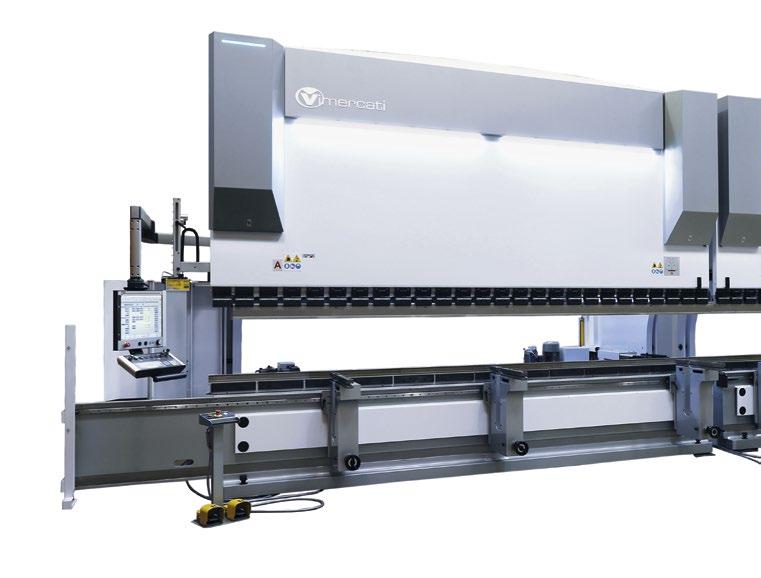

1 PRASY KRAWĘDZIOWE

2

3 OD 1973 ROKU Maszyny i urządzenia do obróbki blachy.

4

5 VIMERCATI JAKOŚĆ MADE IN ITALY Spółka F.lli Vimercati powstała w 1973 roku w duchu przedsiębiorczości w Brianza, na północ od Mediolanu, z inicjatywy czterech wspólników, będących braćmi Vimercati Marco, Mario, Sergio i Antonio, którzy do dnia dzisiejszego zarządzają przedsiębiorstwem. Spółka specjalizuje się w produkcji pras krawędziowych oraz nożyc gilotynowych. Produkcja ma charakter całkowicie wewnętrzny i odbywa się w ich zakładzie w Sovico (MB). Zakład ten zajmuje powierzchnię około 7500 m2 podzieloną na różne działy, wyposażone w zaawansowane technologicznie maszyny ślusarskie, wytaczarki, maszyny szlifujące, maszyny do honowania, centra frezarskie i tokarskie sterowane CNC. Fabryka posiada własne urządzenia do piaskowania i smarowania, miejsce do montażu instalacji elektrycznych oraz magazyny automatyczne. Wykwalifikowany personel dba o szczegóły procesu produkcyjnego i zarządza serwisem posprzedażowym. Filozofia przedsiębiorstwa opiera się na badaniach nad znalezieniem indywidualnego rozwiązania dostosowanego do potrzeb danego klienta. Z uwagą przyglądamy się rozwojowi rynku i nowych technologii.

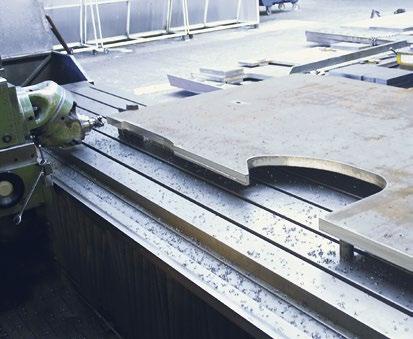

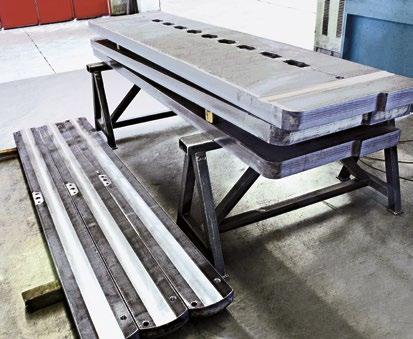

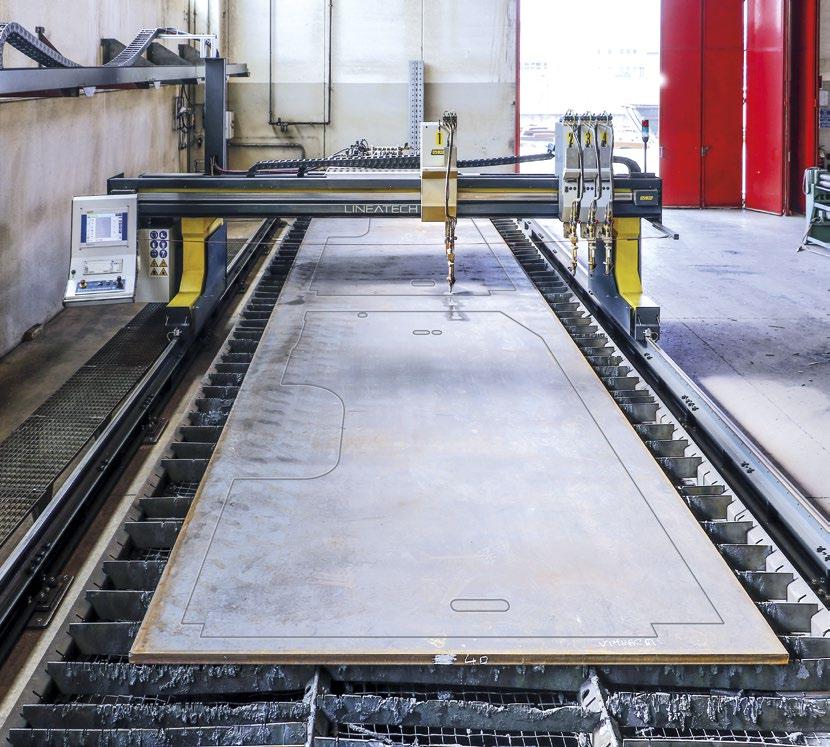

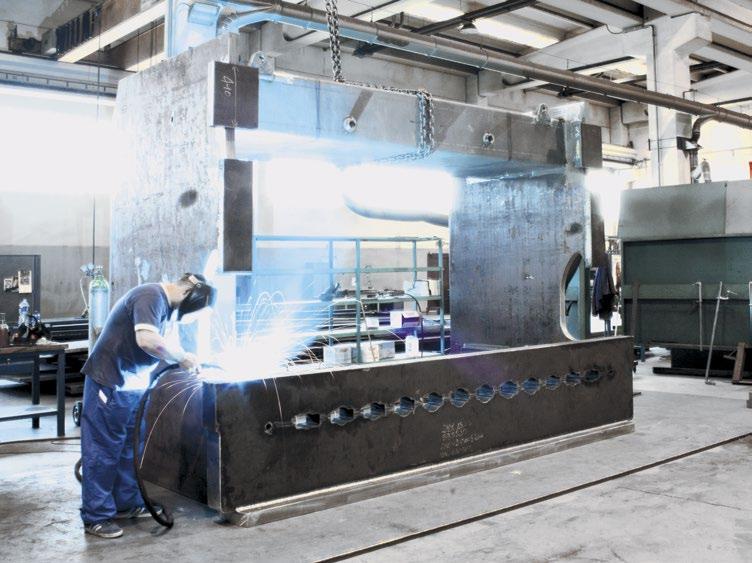

6 ŚLUSARSTWO Słupy maszyny wypalane są z tego samego arkusza blach (materiał S355J2 + nr certyfikatu) i cięte w tym samym kierunku walcowania, aby zapewnić jednakowe zachowanie się całej konstrukcji. Korpus maszyny jest całkowicie montowany i spawany w dziale ślusarskim. Przed spawaniem wszystkie części współpracujące ze sobą są frezowane, aby idealnie do siebie przylegały, zapewniając konstrukcję wysokiej jakości: solidną, dokładną i bez naprężeń.

7

8

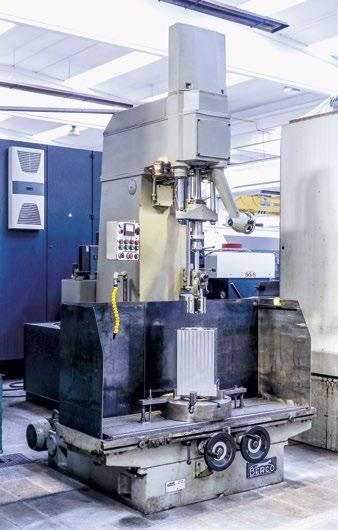

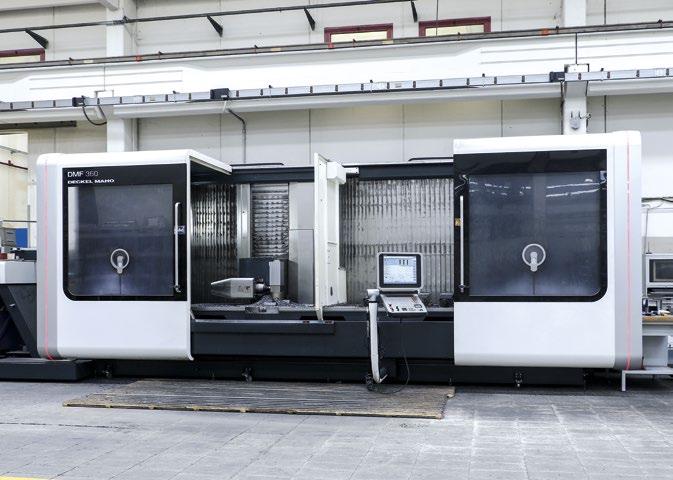

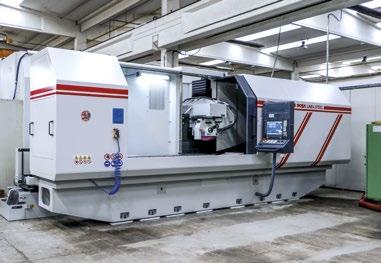

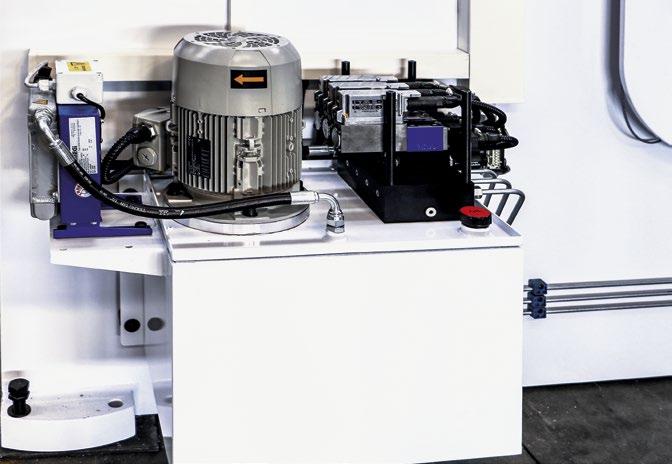

9 OBRÓBKA MECHANICZNA Precyzja montażu uzyskana dzięki płaszczyznom obrobionym sprawia, że podczas czynności wytaczania uzyskuje się minimalne ilości materiału przeznaczonego do usunięcia, unikając w ten sposób możliwych szkodliwych nagrzań. Wszystkie poszczególne elementy realizowane są w całości wewnątrz zakładu, wyposażonego w park maszynowy najnowszej generacji, który jest nieustannie odnawiany. Wszystkie prace mechaniczne, instalacja elektryczna i hydrauliczna są realizowane w całości wewnątrz zakładu przy użyciu materiałów i komponentów producentów będących liderami na arenie światowej.

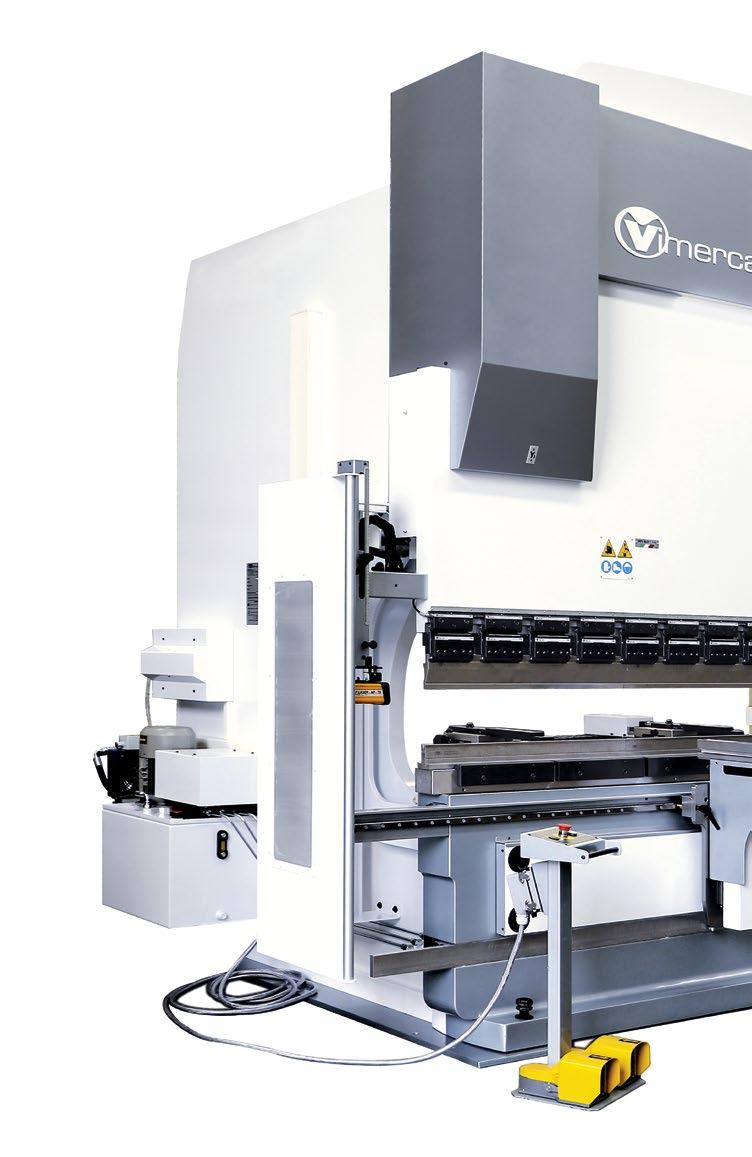

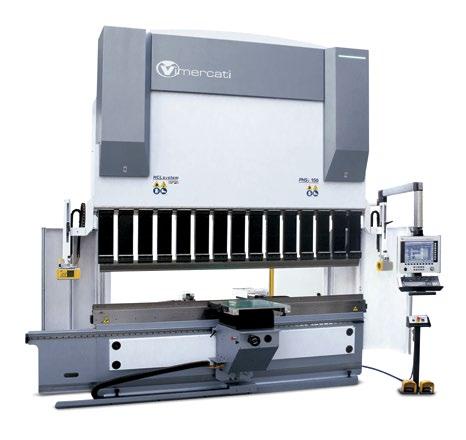

10

11

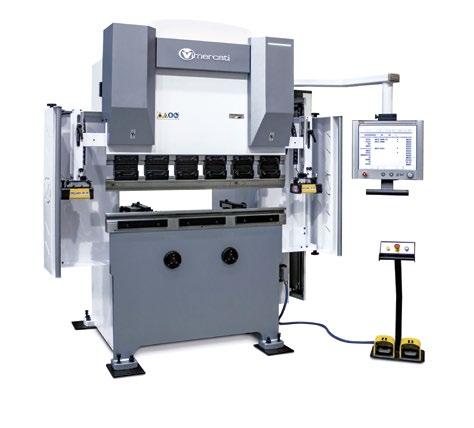

12 PHSY TON 30x1250 mm PHSY TON 250x3050 mm skok Y1-Y2 520 mm otwarcie 780 mm

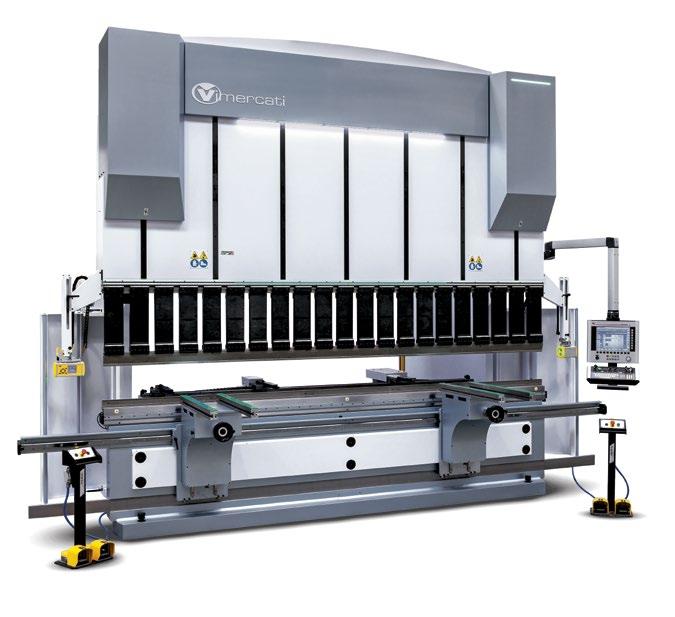

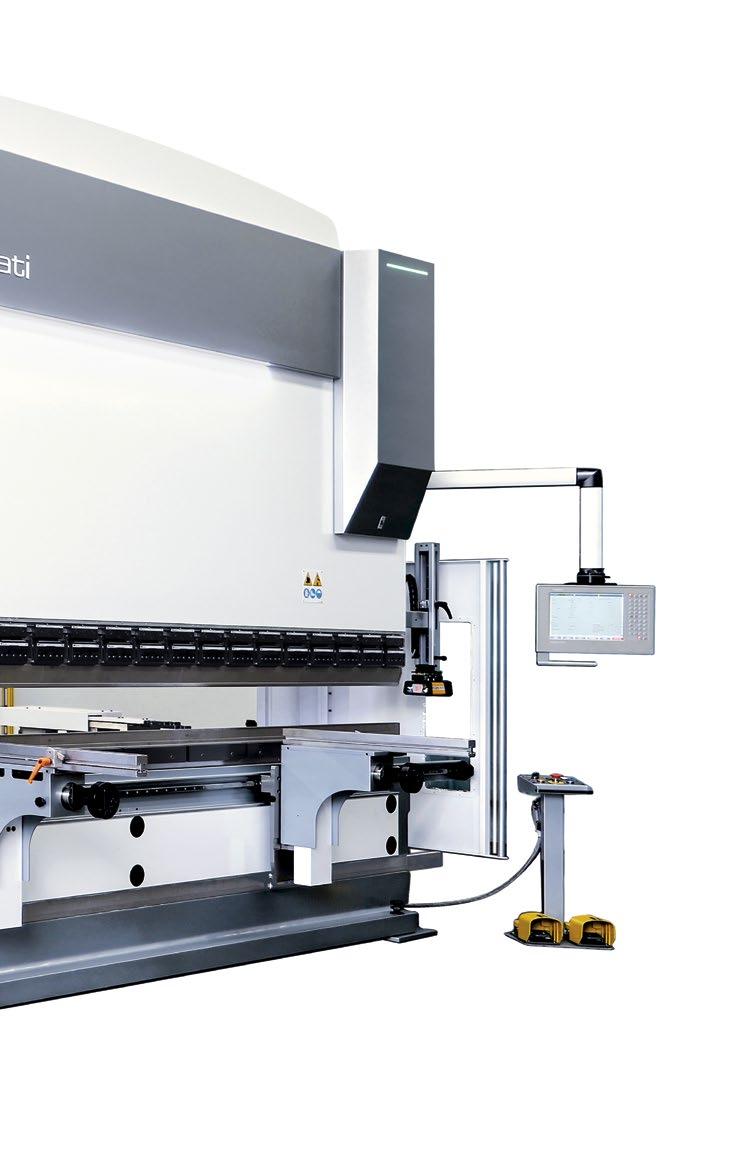

13 PHSY TON 150 x 3050 mm z prowadnicą A1, parkingiem bocznym oraz przedłużkami H=500 do produkcji skrzynek i szaf elektrycznych. PHSY TON 300 x 4175 mm z czołowymi podpórkami przesuwnymi z parkingiem bocznym oraz przedłużkami H=500 do produkcji skrzynek zamkniętych o wysokich krawędziach.

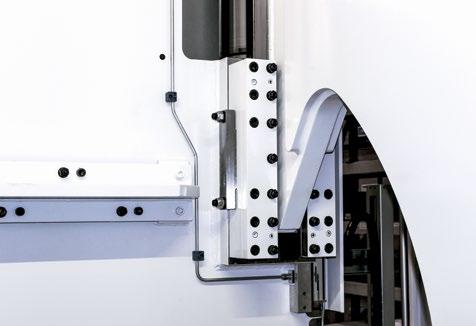

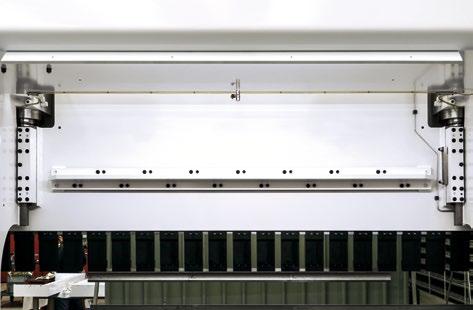

14 A B B A System podwójnej prowadnicy dla słupa z boczną regulacją półkolistą. Wysoka i stała precyzja ruchu tłoka, w szczególności dla zaawansowanych czynności gięcia. B Widok urządzenia do utrzymania stałej sztywności i liniowości tłoka i zderzaka tylnego.

15 Opatentowany System Kompensacji HCL System C sterowany przez CNC: cylindry o różnych wymiarach i skokach rozmieszczone równomiernie w układzie półkuli. Równomierny rozkład sił deformujących na wszystkich długościach roboczych w celu zapewnienia idealnej równoległości gięcia. C C

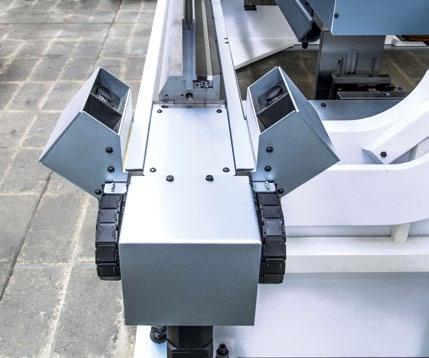

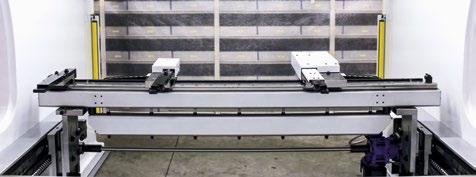

16 Zderzak tylny składający się z 6 osi X1-X2-Z1-Z2-R1-R2 Zderzak tylny o wysokiej prędkości ze szlifowanymi śrubami kulowo-tocznymi, sterowany przez CNC. Wysoka wszechstronność z możliwością rozszerzenia osi do X-X1-X2-XRel1-XRel2-R-Z1-Z2-Z3-Z4 i pneumatycznymi podporami nadążnymi.

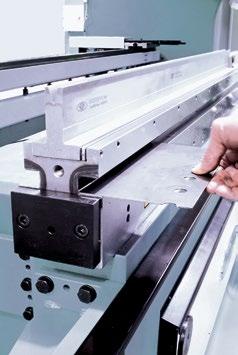

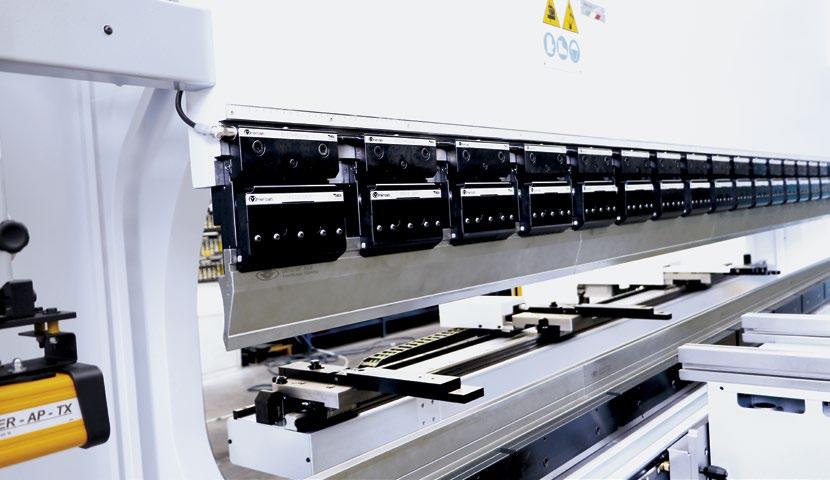

17 Narzędzie do gięcia - przefelcowania sterowane przez CNC Urządzenie laserowe do pomiaru kąta Data-M System oświetlenia LED wskazuje pozycję zamocowania narzędzia w suwaku prasy krawędziowej. Czerwona linia wskazuje kolejne stacje sekwencji gięcia.

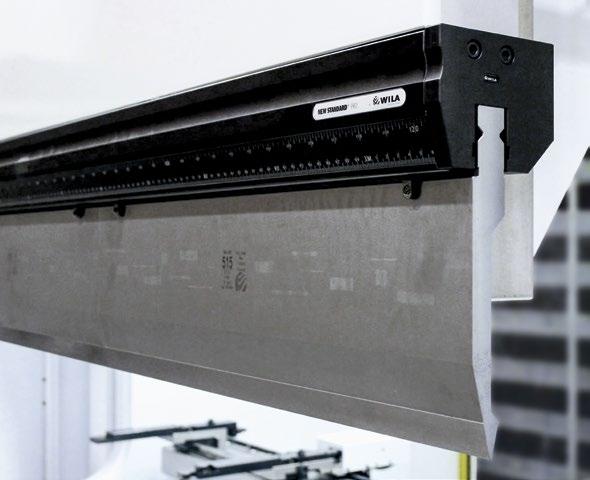

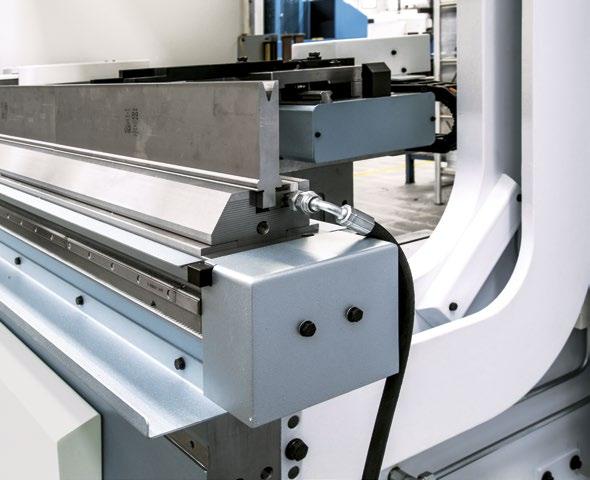

18 Hydrauliczna blokada stempla i matrycy Wila.

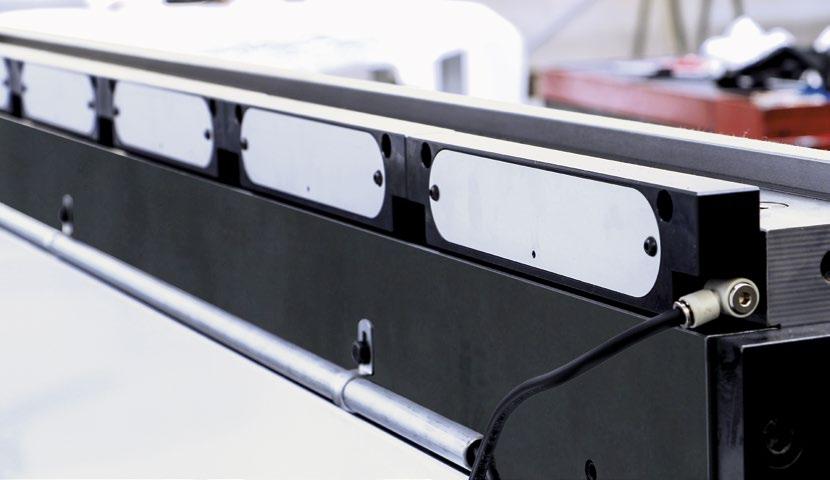

19 Pneumatyczna blokada stempla i matrycy.

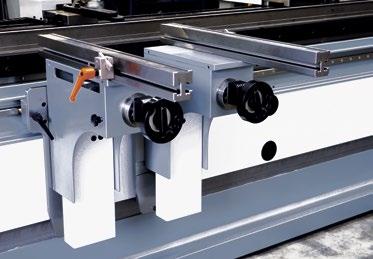

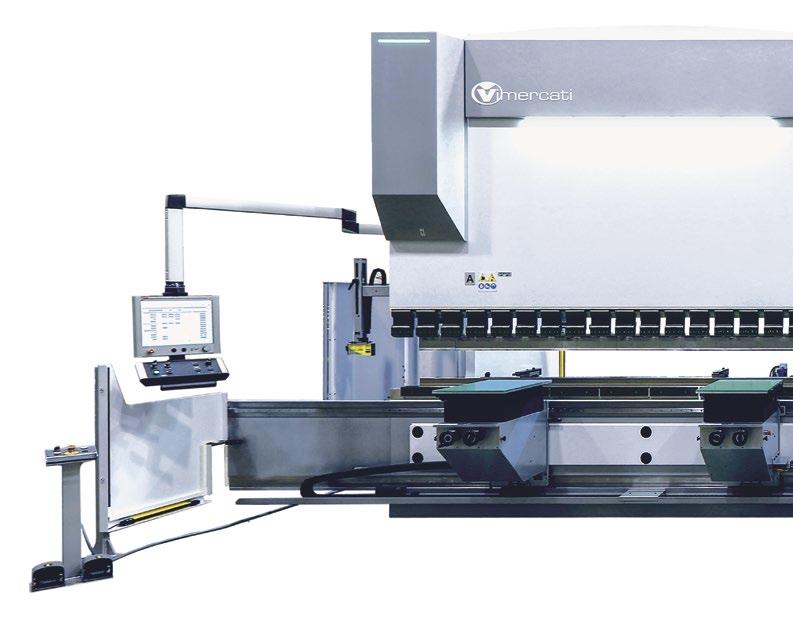

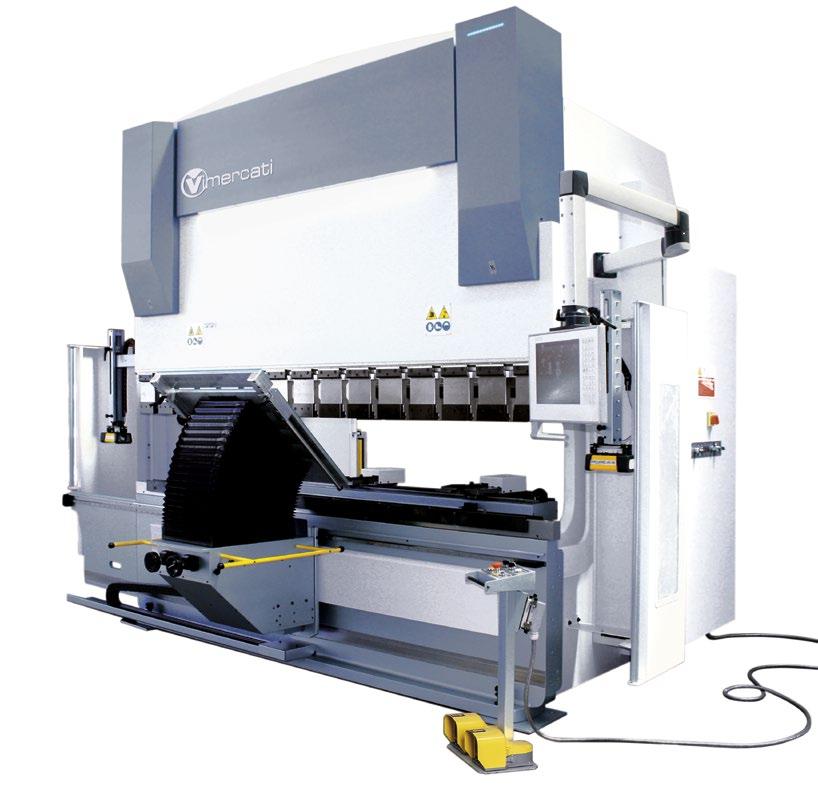

20 Podpory nadążne przednie sterowane przez CNC, zsynchronizowane z osiami Y1-Y2 dostępne na osiach A1 - A2 - H3 - H4 z parkingiem bocznym. Przednie podpórki przesuwne zamontowane na prowadnicach liniowych, regulowane na wysokości za pomocą pokrętła, z liniałem z podziałką milimetrową, odbojami i parkingiem bocznym.

21

22

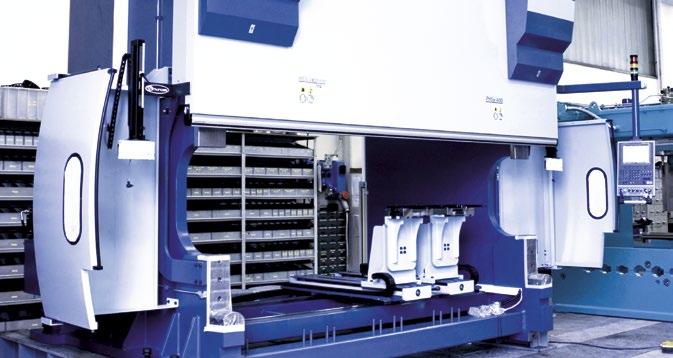

23 TANDEM Konfiguracja tandemowa jest możliwa z dwiema lub większą liczbą pras krawędziowych o tej samej długości i tej samej mocy nominalnej gięcia albo z dwiema lub większą liczbą pras krawędziowych o tej samej długości, ale o różnej mocy nominalnej gięcia. Prasy mogą pracować zarówno w układzie tandemowym, jak i osobno w sposób niezależny. Każda maszyna, pracując niezależnie, jest zabezpieczona fotokomórkami. Działając razem w układzie tandemowym, maszyny zabezpieczone są barierami laserowymi.

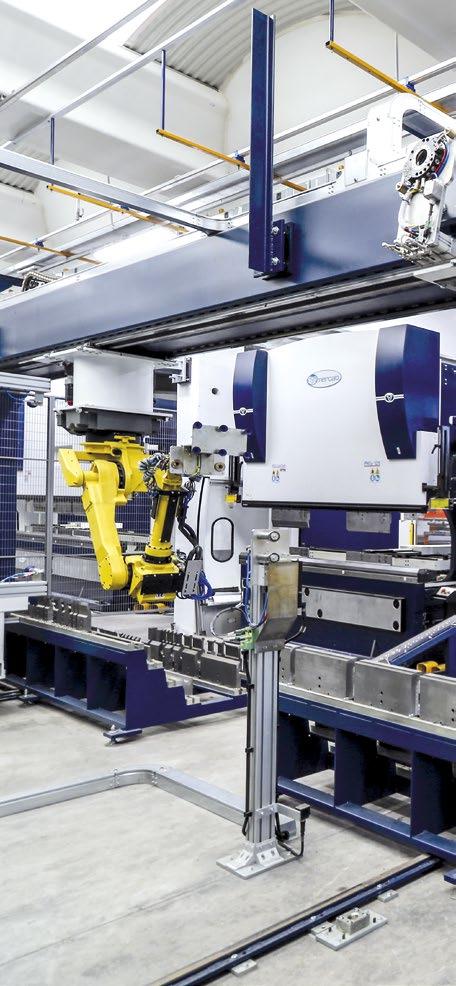

24 GNIAZDA ZROBOTYZOWANE

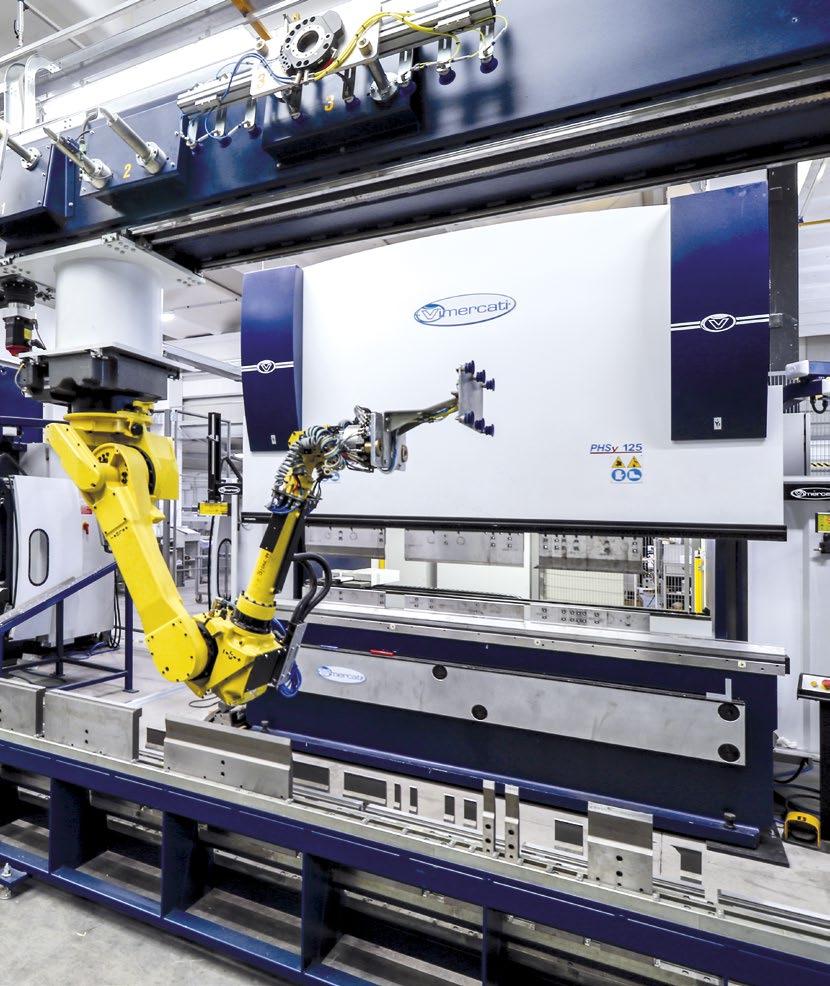

25 Gniazdo zrobotyzowane umożliwia rozwiązanie personalizowane optymalnie do osiągnięcia celów produkcyjnych klienta.
