Prasy krawędziowe Hezinger PressLine B

Transkrypt

1 BLECHBEARBEITUNGS- MASCHINEN

2 2 Nasza wszechstronność jest Waszą przewagą Z pasją i zaangażowaniem wspieramy naszych Klientów w doskonaleniu i poprawianiu efektywności procesów produkcyjnych w dziedzinie obróbki blachy. Możemy Państwu doradzić w wyborze maszyn, znaleźć źródła finansowania, zapewnić usługi serwisowe i dostarczyć szeroki asortyment maszyn do obróbki blachy z jednego źródła. Hezinger - przekonująco wszechstronny. maszyny do cięcia - nożyce gilotynowe - wycinarki do naroży - plazma - cięcie wodą maszyny do gięcia - prasy krawędziowe - prasy poziome maszyny do zwijania - zwijarki do blachy - zwijarki do profili i rur maszyny do wytłaczania - prasy hydrauliczne - prasy mechaniczne narzędzia do pras centrum serwisowe Hezinger PressLine B Szczególne potrzeby produkcyjne wymagają odpowiednich maszyn. Nasze prasy krawędziowe serii B są skonfigurowane i przygotowane do pracy według potrzeb określonych przez naszych klientów. Prasy krawędziowe Hezinger Line B zbudowane są wyłącznie z komponentów produkowanych przez światowych liderów. Wykorzystano wieloletnie doświadczenie i wiedzę naszych inżynierów, dzięki czemu maszyny te spełniają najwyższe standardy jakości i funkcjonalności.

3 3 Podstawowe wyposażenie pras krawędziowych Hezinger Line B Sterownik CNC DELEM 52s Ekran w technologii TFT 7,0 z podświetleniem LED Obsługa do czterech osi + funkcje pomocnicze Sterowanie układem korekcji kąta ugięcia belki Zaawansowana funkcja korekcji osi Y1 i Y2 Sterowanie z programowaniem kąta gięcia Możliwość zapisu kilkuset wielostopniowych programów gięcia Biblioteka materiałów Biblioteka narzędzi do 30 stempli i 30 matryc Program ochrony narzędzi Kontrola siły nacisku Korekcja kąta gięcia Baza danych korekcji kąta Procesor 266 MHz Pojemność pamięci 64 MB, pamięć programu 2MB Tworzenie kopii zapasowych i instalacja programów przez port USB

4 4 Opcjonalne wyposażenie pras krawędziowych Hezinger Line B Sterowniki CNC DA-56S z grafiką 2D DA-66T z ekranem dotykowym z grafiką 2D DA-69T z grafiką 3D i ekranem dotykowym Opcje tylnego zderzaka B-HAR tylny zderzak UNIMEC ze sterowalną osią R - wysokość położenia palców zderzaka sterowana CNC B-HARZ tylny zderzak UNIMEC z sterowaniem w czterech osiach (X, R, Z1, Z2) B-HA1000 zwiększony skok zderzaka - oś X do 1000 mm B-FINGER dodatkowe 2 palce tylnego zderzaka System kompensacji strzałki ugięcia WILA B-BCNC z napędem serwomotorem sterowanym ze sterownika B-BMAN sterowany ręcznie Zastaw narzędzi, wspornik przedni, zderzak X, R Pakiet wyposażenia B-AUSSTATT System mocowania narzędzi 60 mm - uchwyt górny z szybkim ryglowaniem Stemple FERRARI F z R = 0,8 mm w segmentach: (100 koniec prawy / lewy) mm Matryca FERRARI 60x60 mm 4V F w segmentach: mm 2 przednie ruchome wsporniki z regulacją wysokości Inne opcje wyposażenia B-AKAS3 ochrona przestrzeni roboczej - Fiessler ze sterowanym ustawieniem wysokości B-OIL-M centralne smarowanie prowadnic belki gnącej za pomocą pompy ręcznej B-OIL-A centralne smarowanie prowadnic belki gnącej za pomocą pompy elektrycznej B-FRONT dodatkowa podpora przednia Oprogramowanie Offline na PC DELEM Vbend DELEM Profile-T

5 5 Sterowniki - standardowy i opcjonalne Sterownik standardowy Delem DA-52s Sterownik opcjonalny Delem DA-56 Ekran w technologii TFT 7,0 z podświetleniem LED Obsługa do czterech osi + funkcje pomocnicze Sterowanie układem korekcji kąta ugięcia belki Zaawansowana funkcja korekcji osi Y1 i Y2 Sterowanie z programowaniem kąta gięcia Możliwość zapisu kilkuset wielostopniowych programów gięcia Biblioteka materiałów Obrazowanie graficzne 2D Ekran w technologii TFT 10,4'' z podświetleniem LCD Obsługa do sześciu osi + funkcje pomocnicze Sterowanie układem korekcji kąta ugięcia belki Zaawansowana funkcja korekcji osi Y1 i Y2 Sterowanie z programowaniem kąta gięcia Możliwość zapisu kilkuset wielostopniowych programów gięcia Pamięć 256 MB Biblioteka narzędzi do 30 stempli i 30 matryc Biblioteka narzędzi do 30 stempli i 60 matryc Program ochrony narzędzi Tworzenie kopii zapasowych i instalacja programów Kontrola siły nacisku przez port USB Korekcja kąta gięcia Interfejs sieciowy (100Mb / 10Mb) z wejściem RS232 Baza danych korekcji kąta Procesor 266 MHz Pojemność pamięci 64 MB, pamięć programu 2MB DELEM DA-52 Możliwość zapisu kilkuset wielostopniowych programów gięcia, Biblioteka materiałów DELEM DA-56 Tworzenie kopii zapasowych i instalacja programów Biblioteka narzędziowa z 30 stempli i 60 matryc przez port USB Programowanie kształtu narzędzi Informowanie o błędach anty-kolizja Kontrola siły nacisku Korekta kąta gięcia Baza danych korekcji kąta Procesor 500 MHz Pojemność pamięci 264 MB, pamięć programu 2MB

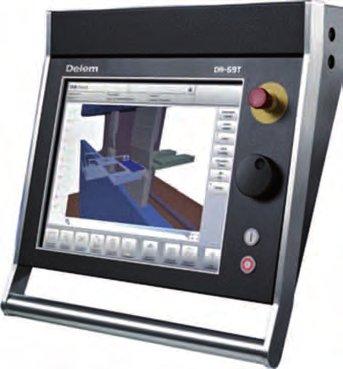

6 6 Sterowniki opcjonalne Sterownik DA 66T Sterownik 2-D z 17 " ekranem dotykowym Wizualizacja 3D Windows CE6.0 Programowanie własności materiału Sterownik DA 69T Sterownik 3-D z 17 " ekranem dotykowym Wizualizacja 3D Windows CE6.0 Programowanie własności materiału Sterownik oblicza wszystkie niezbędne parametry gięcia tj. tolerancja kąta gięcia, korekta strzałki ugięcia belki, obliczenia długości rozwinięcia, obliczenie siły gięcia i innych. Optymalizacja kolejności gięcia Sterowanie we wszystkich osiach Przeliczniki miar Informowanie o błędach - antykolizja Interfejs sieciowy (100Mb / 10Mb) 2 wejścia RS232 2 porty USB Zabezpieczenie PLC Safety Pamięć 1 GB DELEM DA-66T Sterownik oblicza wszystkie niezbędne parametry gięcia tj. tolerancja kąta gięcia korekta strzałki ugięcia belki, obliczenia długości rozwinięcia, obliczenie siły gięcia i innych. Programowanie produktu 2D / 3D na ekranie w rzeczywistych wymiarach Optymalizacja kolejności gięcia Sterowanie we wszystkich osi Przeliczniki miar Informowanie o błędach - antykolizja Interfejs sieciowy (100Mb / 10Mb) 2 wejścia RS232 2 porty USB Zabezpieczenie PLC Safety DELEM DA-69T pamięć 2 GB Alternatywnie Cybelec Modeva 15T Alternatywnie Cybelec Modeva RA Elektroniczna korekta kąta REACT Cyfrowy kątomierz wysyła przez kabel USB zmierzoną wartość kąta do sterownika. Sterowanie CNC automatycznie oblicza niezbędne korekty. Kątomierz cyfrowy REACT

7 7 Oprogramowanie Delem VBend Oprogramowanie na PC do programowania i symulacji procesu gięcia. Symulacja procesu gięcia w czasie rzeczywistym uwzględniającym parametry danej prasy Wykrywanie kolizji przy gięciu w zakresie: Produkt - Produkt Produkty - Narzędzia Produkt - Maszyna Maszyna - Maszyna Narzędzie Narzędzie Definiowanie parametrów narzędzi Import / eksport parametrów narzędzi Definiowalna baza narzędzi Programowanie kształtu narzędzi specjalnych System ochrony palca tylnego zderzaka Definiowalna dla potrzeb użytkownika baza korekcji kąta gięcia Numeryczne i manualne sterowanie wszystkich osi Oprogramowanie Delem Profile-T Wersja uproszczona Uproszczona wersja programu na PC Profile-T oferowana bezpłatnie do sterowników DELEM DA66T i DA69T. Program ułatwia programowanie i symulację procesu gięcia oraz dobór narzędzi Program Profile-T L umożliwia programowania w 2D / 3D dla sterowników DA66T i DA69T. Graficznego obrazowanie procesu produkcji pozwala na pełna kontrolę i korektę parametrów gięcia tj. kąt i promień gięcia. Realistyczna wizualizacja pozwala na uzyskanie informacji tj. czas operacji, wykrycie kolizji, a także dobór wymaganych do produkcji narzędzi i adapterów do nich. Funkcjonalność programu Profile-T w wersji L jest ograniczona do: Możliwość użytkowania tylko na jednym stanowisku PC (licencja jednostanowiskowa) Możliwość programowania procesu gięcia tylko 10 produktów Baza narzędzi ograniczona do 10 stempli i matryc Brak możliwości wydruku Numeryczne pozycjonowanie narzędzi Edytor programu CNC Format wyjściowy DLC do sterowników DELEM Możliwość wydruku programu CNC i ustawień maszyny Modulacja sterowania prasy do specyficznych potrzeb użytkownika prasy Eksport plików w formacie DXF z wymiarami gięcia

8 8 Tylny zderzak pras krawędziowych Hezinger LineB Zderzak UNIMEC (Standard) Solidna i sztywna stalowa konstrukcja Napęd hartowanymi śrubami tocznymi. Przesuw na hartowanej prowadnicy. Duży wózek liniowy na szerokiej prowadnicy Sterowana CNC oś X Osie R1, R2, Z1 i Z2 sterowane ręcznie Opcjonalne wyposażenie zderzka Sterowanie CNC w osi R (wysokość pozycji palca) Sterowanie CNC w osiach Z1, Z2 (przejazdy na boki, niezależnie). Każdy z palców jest napędzany. X R Z1 Z2 Przejazdy (mm) Przejazd na pełnej szerokości Szybkość (mm/s) Dokładność (mm) +/- 0,05 +/- 0,20 +/- 0,10 +/- 0,10 Powtarzalność (mm) +/- 0,05 +/- 0,20 +/- 1,00 +/- 1,00 Typ silnika Bezszczotkowe Bezszczotkowe Bezszczotkowe Bezszczotkowe Przeniesienie napędu Śruby kulowe Śruby kulowe Pas Pas

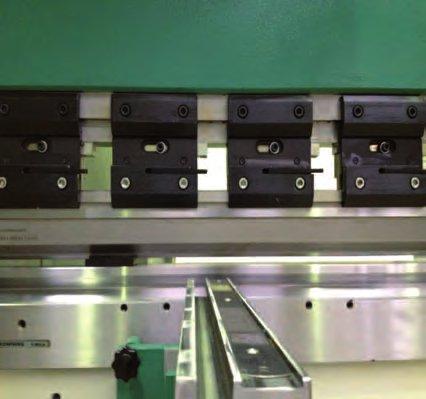

9 9 Kompensacja strzałki ugięcia i narzędzia Theda System opcja manualne ryglowanie standardowych narzędzi, wyjmowanie narzędzi do przodu, wygodne i wielokrotnie skracające czas wymiany Przestrzeń robocza, podstawowe narzędzia Ferrari Kompensacja strzałki ugięcia CNC typ Wila System FERRARI System WILA New standard - manualny System WILA New standard - hydrauliczny WILA New Standard - opcja

10 10 Tabela doboru siły nacisku Wartości w kolorze czarnym w tabeli odnoszą się do blach o maksymalnej wytrzymałości 400 N / mm² Wartości w kolorze zielonym (mniejsze) odnoszą się do blach o maksymalnej wytrzymałości 700 N / mm² S = grubość blachy w mm R = promień gięcia w mm B = najmniejsza możliwa półka V = otwarcie matrycy w mm 90

11 11 Dane techniczne Model Nacisk Długość robocza Odległość między ramami Gardło Skok stempla Otwarcie pionowe Prędkość dojazdowa Prędkość robocza Prędkość powrotna Ilość oleju Napęd Długość Wysokość Szerokość Waga B kn mm mm 400 mm 260 mm 465 mm 120 mm/s 9 mm/s 120 mm/s 95 Liter 4,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 120 mm/s 10 mm/s 120 mm/s 110 Liter 5,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 120 mm/s 10 mm/s 120 mm/s 110 Liter 5,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 120 mm/s 10 mm/s 120 mm/s 110 Liter 7,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 120 mm/s 10 mm/s 120 mm/s 180 Liter 7,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 120 mm/s 10 mm/s 120 mm/s 180 Liter 11,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 120 mm/s 10 mm/s 120 mm/s 180 Liter 11,0 kw mm mm mm kg B kn 4.100mm mm 400 mm 260 mm 465mm 120 mm/s 10mm/s 120 mm/s 180 Liter 11,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 120 mm/s 10 mm/s 120 mm/s 180 Liter 15,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 120 mm/s 10 mm/s 120 mm/s 180 Liter 15,0 kw mm mm mm 9.900kg B kn mm mm 400 mm 260 mm 465mm 120 mm/s 10 mm/s 120 mm/s 180 Liter 15,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 110 mm/s 10 mm/s 120 mm/s 290 Liter 18,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 110 mm/s 10 mm/s 120 mm/s 290 Liter 18,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 110 mm/s 10 mm/s 120 mm/s 290 Liter 18,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 110 mm/s 10 mm/s 120 mm/s 290 Liter 18,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 110 mm/s 10 mm/s 120 mm/s 290 Liter 18,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 110 mm/s 10 mm/s 120 mm/s 290 Liter 18,5 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100 mm/s 10 mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100 mm/s 10 mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100 mm/s 10 mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100 mm/s 10mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100 mm/s 9 mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100 mm/s 9 mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100 mm/s 9 mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100mm/s 9 mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100 mm/s 9 mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 400 mm 260 mm 465 mm 100 mm/s 9 mm/s 120 mm/s 290 Liter 22,0 kw mm mm mm kg B kn mm mm 500 mm 310 mm 550 mm 90 mm/s 8 mm/s 90 mm/s 370 Liter 30,0 kw mm mm mm kg B kn mm mm 500 mm 310 mm 550 mm 90 mm/s 8 mm/s 90 mm/s 370 Liter 30,0 kw mm mm mm kg B kn mm mm 500 mm 310 mm 550 mm 90 mm/s 8 mm/s 90 mm/s 370 Liter 30,0 kw mm mm mm kg B kn mm mm 500 mm 310 mm 550 mm 80 mm/s 10 mm/s 80 mm/s 550 Liter 37,0 kw mm mm mm kg B kn mm mm 600 mm 360 mm 600 mm 75 mm/s 9 mm/s 90 mm/s 550 Liter 45,0 kw mm mm mm kg B kn mm mm 600 mm 410 mm 650 mm 70 mm/s 9 mm/s 90 mm/s 640 Liter 55,0 kw mm mm mm kg
