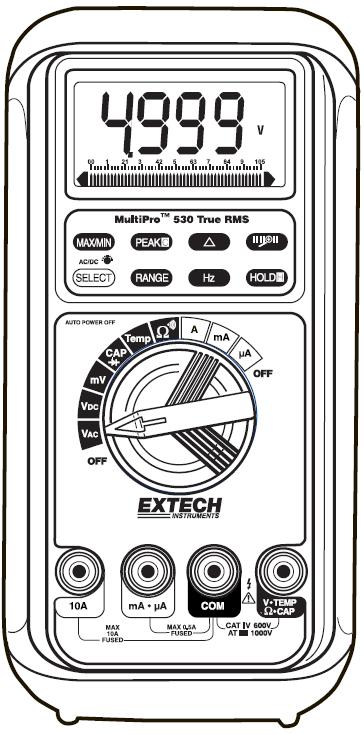

1 Instrukcja Obsługi Seria multimetrów cyfrowych MultiPro z interfejsem PC Modele: MP510 MP520 MP530

2 Gwarancja EXTECH INSTRUMENTS CORPORATION gwarantuje, że urządzenie to będzie wolne od wad materiałowych i wykonawczych przez okres jednego roku od daty zakupu (czujniki i przewody objęte są 6-miesięczną ograniczoną gwarancją). Jeśli zajdzie konieczność oddania urządzenia do serwisu podczas trwania okresu gwarancyjnego lub po upływie gwarancji, skontaktuj się z serwisem, żeby uzyskać dalsze wskazówki lub odwiedź naszą stronę żeby uzyskać numer RA (autoryzacji zwrotu). Numer ten musi zostać przedstawiony przed zwrotem urządzenia do serwisu. Osoba wysyłająca urządzenie ponosi koszty wysyłki, ubezpieczenia i odpowiedniego opakowania zapobiegającego uszkodzeniu urządzenia w transporcie. Gwarancja ta nie obejmuje uszkodzeń spowodowanych postępowaniem użytkownika, w tym: niewłaściwym użytkowaniem, używaniem nieodpowiednich przewodów, użytkowaniem w sposób niezgodny ze specyfikacją, niewłaściwą konserwacją lub naprawami oraz nieautoryzowanym modyfikowaniem urządzenia. Extech wyklucza jakiekolwiek dołączone, zewnętrzne gwarancje oraz nie bierze odpowiedzialności za jakiekolwiek bezpośrednie, pośrednie, przypadkowe lub wynikowe uszkodzenia. Całkowita odpowiedzialność firmy Extech ograniczona jest do naprawy lub wymiany urządzenia. Postanowienia gwarancyjne przedstawione powyżej są obowiązujące i żadne inne pisemne lub ustne gwarancje nie są ważne. Kalibracja i naprawy gwarancyjne Extech zapewnia pełny zakres usług związanych z naprawami i kalibracją dla wszystkich sprzedawanych urządzeń. W celu przeprowadzenia okresowej kalibracji, uzyskania certyfikatu NIST lub naprawy produktu firmy Extech, zadzwoń do biura obsługi klienta, żeby uzyskać więcej szczegółów. Extech zaleca przeprowadzanie kalibracji co roku w celu zapewnienia dokładnych pomiarów. Copyright 2008 Transfer Multisort Elektronik Wszelkie prawa zastrzeżone, w tym prawo do kopiowania w całości lub części w jakiejkolwiek postaci. P/N: 7M1C-0241-A000 1

3 Wstęp Gratulujemy zakupu multimetra cyfrowego Extech MP510, MP520 lub MP530. Właściwie używany miernik zapewni lata bezawaryjnej pracy. Mierniki MultiPro umożliwiają pomiar Napięcia AC/DC, Prądu AC/DC, Rezystancji, Częstotliwości, Pojemności, testu diody i ciągłości. MultiPro posiadają również interfejs RS-232 do komunikacji z komputerem PC i oprogramowaniem do akwizycji danych. Modele MP520 i MP530 posiadają pomiar AC True RMS. Dodatkowo MP530 umożliwia wykonywanie pomiarów temperatury, wartości względnej, przechwytywanie wartości szczytowej i funkcję maksimum / minimum. Bezpieczeństwo Ten symbol w odniesieniu do innego symbolu lub gniazda oznacza, że użytkownik musi przeczytać instrukcję obsługi w celu uzyskania dalszych informacji Ten symbol w odniesieniu do gniazda oznacza, że podczas normalnego użytkowania może być obecne wysokie napięcie. Podwójna izolacja Wskazówki dotyczące bezpieczeństwa 1. Nieprawidłowe użytkowanie tego miernika może spowodować uszkodzenie, porażenie prądem, obrażenia ciała lub śmierć. Przeczytaj ze zrozumieniem instrukcję obsługi przed rozpoczęciem pracy. 2. Upewnij się, że wszystkie elementy obudowy i pokrywy są dobrze zamocowane i zamknięte. 3. Zawsze odłączaj przewody pomiarowe przed wymianą bezpiecznika lub baterii. 4. Sprawdź stan przewodów pomiarowych i miernika przed rozpoczęciem pomiarów. Napraw lub wymień uszkodzone części przed użyciem. 5. Nie przekraczaj maksymalnych wartości wejściowych. 6. Zachowaj szczególną ostrożność podczas pomiarów napięć wyższych niż 25V AC skuteczne lub 35V DC. Napięcia takie mogą spowodować porażenie. 7. Zawsze rozładuj kondensatory i odłącz zasilanie mierzonego obwodu przed przeprowadzeniem pomiaru rezystancji, pojemności, testu diody i ciągłości. 2

4 8. Wyjmij baterię z miernika, jeśli nie będzie on używany przez dłuższy okres czasu. 9. Żeby uniknąć porażenia prądem, nie wykonuj pomiarów prądu AC w jakichkolwiek obwodach, w których napięcie przekracza 500V AC. 10. Pomiar napięcia w gniazdach sieciowych może być utrudniony i może dawać mylące wyniki z powodu braku pewnego styku sondy pomiarowej ze stykiem w gnieździe. Aby upewnić się, czy w gnieździe jest napięcie, należy skorzystać z innego sposobu. 11. Jeśli miernik jest wykorzystywany w sposób niezgodny z zaleceniami producenta, zabezpieczenia mogą zostać uszkodzone i stać się nieskuteczne. 12. Miernik jest przeznaczony do użytku w pomieszczeniach. 13. Stopień zanieczyszczenia: 2 ZGODNIE Z PRZEPIĘCIOWĄ KATEGORIĄ INSTALACJI IEC1010 KATEGORIA PRZEPIĘĆ I Sprzęt posiadający KATEGORIĘ PRZEPIĘĆ I to urządzenia służące do pomiarów w obwodach, w których pomiary są przeprowadzane w celu ograniczenia chwilowych przepięć do odpowiedniego poziomu. Uwaga np. ochronne układy elektroniczne. KATEGORIA PRZEPIĘĆ II Sprzęt posiadający KATEGORIĘ PRZEPIĘĆ II to urządzenia pobierające moc dostarczaną ze stałych instalacji. Uwaga np. urządzenia domowe, biurowe i laboratoryjne. KATEGORIA PRZEPIĘĆ III Sprzęt posiadający KATEGORIĘ PRZEPIĘĆ III to urządzenia włączone w stałe instalacje. Uwaga np. przełączniki w instalacjach stałych oraz niektóre urządzenia zastosowania przemysłowego podłączone do instalacji stałych. KATEGORIA PRZEPIĘĆ IV Sprzęt posiadający KATEGORIĘ PRZEPIĘĆ IV to urządzenia przeznaczone do pomiarów w instalacjach pierwotnych. Uwaga np. mierniki elektryczności i podstawowe zabezpieczenia nadprądowe. 3

5 Specyfikacje NAPIĘCIE DC Zakres Dokładność 50.00mV 500.0mV 5.000V, 50.00V, 500.0V, 1000V 0.12% + 2 cyfry 0.06% + 2 cyfry 0.08% + 2 cyfry WSPÓŁCZYNNIK TŁUMIENIA SYGNAŁU NAŁOŻONEGO: >60dB przy 50/60Hz, WSPÓŁCZYNNIK TŁUMIENIA SYGNAŁU WSPÓLNEGO: >120dB przy DC, 50/60Hz Rs = 1kΩ Impedancja wejściowa: 10MΩ, 16pF nominalnie (44pF nominalnie dla zakresów 50mV i 500mV) NAPIĘCIE AC Zakres 50.00mV, 500.0mV, 5.000V, 50.00V, 500.0V, 1000V 50Hz/60Hz 0.5% + 3 cyfry Dokładność 40Hz do 500Hz 50.00mV, 500.0mV 5.000V, 50.00V, 500.0V 1000V 0.8% + 3 cyfry 1.0% + 4 cyfry 1.2% + 4 cyfry Do 20kHz 50.00mV, 500.0mV 5.000V, 50.00V, 500.0V 1000V * Określone od 30% do 100% zakresu 0.5dB* 3dB* Nieokreślona WSPÓŁCZYNNIK TŁUMIENIA SYGNAŁU WSPÓLNEGO: >=60dB przy DC, 50/60Hz Rs = 1kΩ Impedancja wejściowa: 10MΩ, 16pF nominalnie (44pF nominalnie dla zakresów 50mV i 500mV) 4

6 PRĄD DC Zakres Dokładność Napięcie obciążenia 500.0µA, 5000µA 0.15mV/µA 50.00mA, 500.0mA 0.2% + 4 cyfry 3.3mV/Ma 5.000A, 10.00A* 0.03V/A * 10A ciągłe, 20A przez maksymalnie 30 sekund z przerwami 5-minutowymi PRĄD AC Zakres Dokładność Napięcie obciążenia 50 / 60Hz 500µA, 5000µA 0.6% + 3 cyfry 0.15mV/µA 50.00mA, 500.0mA 0.6% + 3 cyfry 3.3mV/mA 5.000A, 10.00A* 0.6% + 3 cyfry 0.03V/A 40Hz do 1kHz 500.0µA, 5000µA 0.8% + 4 cyfry 0.15mV/µA 50.00mA 0.8% + 4 cyfry 3.3mV/Ma 500.0mA 1.0% + 4 cyfry 3.3mV/Ma 5.000A, 10.00A* 0.8% + 4 cyfry 0.03V/A * 10A ciągłe, 20A przez maksymalnie 30 sekund z przerwami 5-minutowymi Przechwytywanie wartości szczytowej (dla V i A) Określona dokładność ±150 cyfr dla zmian > 5ms czasu trwania TEMPERATURA (tylko MP530) -50 C do 1000 C -58 F do 1832 F Zakres 0.3% + 3 cyfry 0.3% + 6 cyfr Dokładność REZYSTANCJA Zakres Dokładność 50.00Ω 0.2% + 6 cyfr 500.0Ω 0.1% + 3 cyfry 5.000kΩ, 50.00kΩ, 500.0kΩ 0.1% + 2 cyfry 5.000MΩ 0.4% + 3 cyfry 50.00MΩ 1.5% + 5 cyfr Napięcie jałowe: <1.3V DC (<3V DC dla zakresów 50Ω i 500Ω) 5

7 POJEMNOŚĆ 50.00nF, 500.0nF 5.000µF Zakres 0.8% + 3 cyfry 1.0% + 3 cyfry 50.00µ 2.0% + 3 cyfry 500.0µF 3.5% + 5 cyfr 9999µF 5.0% + 5 cyfr * Dokładność dla kondensatora warstwowego lub lepszego CZĘSTOTLIWOŚĆ Dokładność* Funkcja Czułość (AC skuteczne) Zakres mv 300mV 10Hz 125kHz 5V 2V 10Hz 125kHz 50V 20V 10Hz 20kHz 500V 80V 10Hz 1kHz 1000V 300V 10Hz 1kHz Ω, Cx, dioda 300mV 10Hz 125kHz µa, Ma, A 10% F.S. 10Hz 125kHz Dokładność: 0.01% + 2 cyfry Dźwiękowy test ciągłości: Próg pomiarowy: Miernik wyda dźwięk, jeśli wynik pomiaru będzie poniżej 20Ω. Miernik nie wyda dźwięku, jeśli wynik pomiaru wyniesie ponad 200Ω. Sygnał dźwiękowy może być emitowany lub nie, jeśli wynik pomiaru wyniesie od 20 do 200Ω. Czas odpowiedzi: <100µs Uwagi dotyczące dokładności: Dokładność podana jest jako ±(% odczytu + ilość cyfr) lub tak, jak określone w danym przypadku, dla 23 C ±5 C i wilgotności względnej < 75%. Dokładności wartości skutecznej podane są od 5% do 100% zakresu lub tak, jak określone w danym przypadku. Maksymalny współczynnik szczytu <3:1 dla pełnej skali i <6:1 dla połowy skali (ze składową częstotliwości w określonym paśmie częstotliwości dla przebiegów niesinusoidalnych). Wyświetlacz cyfrowy: Wyświetlacz LCD o maksymalnym pomiarze Nominalna częstotliwość odświeżania wynosi 5 razy na sekundę. Wyświetlacz słupkowy: 52-segmentowy wskaźnik słupkowy, nominalna częstotliwość odświeżania wynosi 60 razy na sekundę. 6

8 Słaba bateria: Temperatura pracy: Temperatura przechowywania: Wilgotność względna: Wysokość: Współczynnik temperaturowy: Zasilanie: Pomiary AC: Automatyczne wyłączenie: Bezpieczeństwo: Poniżej około 7V 5 C do 40 C (41 do 104 F) -20 C do 60 C (-4 do 140 F) Maksymalnie 80% do 31 C (87 F) malejąca liniowo do 50% dla 45 C (113 F) Maksymalnie 2000 metrów Nominalnie 0.15 x określona dokładność na C (od 0 do 18 C lub od 28 do 50 C) lub inny, jeśli podano Bateria 9V (NEDA1604, JIS006P lub IEC6F22) True RMS DLA MP520 i MP530 Po upływie 17 minut braku aktywności, przy braku sygnału wejściowego Seria mierników MultiPro jest przeznaczona do użytku wewnątrz pomieszczeń. Posiada podwójną izolację zgodną z normą EN i drugim wydaniem normy IEC (2001) dla KAT III 1000V i KAT IV 600V. Miernik (wszystkie wersje) spełnia też standardy UL (1994)* i CSA C22.2 Numer * dla KAT III 1000V. Oznaczenia gniazd (względem COM): V: KAT III 1000 V AC i DC oraz KAT IV* 600V AC i DC A/mAµA:KAT III i KAT IV* 500V AC i 300V DC * Standard bezpieczeństwa KAT IV (dla multimetrów cyfrowych) został najpierw określony w IEC druga edycja w 2001 roku, a w czasie przygotowywania instrukcji został opublikowany standard UL Certyfikat UL: Mierniki posiadające znak UL zostały przetestowane przez pracowników UL w USA w odniesieniu do najwyższego oznaczenia KATIII pierwszego wydania standardu UL i drugiej edycji międzynarodowego standardu IEC (2001) dla oznaczenia KAT IV. W niektórych przypadkach znak UL na mierniku oznaczony jest jako UL Listed Cat III Orly i UL Classified to IEC nd Ed. Cat IV. 7

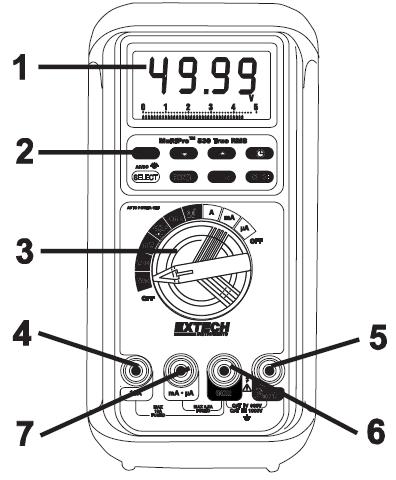

9 Kompatybilność elektromagnetyczna: Spełnia EN61326 (1997, 1998/A1), EN (1995) i EN (1996). Spełnia też poprzednie standardy EN55011 (1991) oraz EN (1997). W polu elektromagnetycznym > 3V/m: Funkcja pojemności nie jest określona. Inne zakresy funkcyjne: Całkowita dokładność = określona dokładność + 30 cyfr. Wydajność > 3V/m nie jest określona Zabezpieczenie przeciążeniowe: zakres µa/ma: Zakres A: Zakres V: Zakres mv, Ω i inne: 0.63/500V, IR 200kA, bezpiecznik F 12.5A/500V IR 20kA, bezpiecznik F 1050V skuteczne, 1450V szczytowe 600V DC / V AC skuteczne Pobór prądu: Wymiary: Ciężar: typowo 2.7mA 186 x 87 x 35.5mm z futerałem 430g z futerałem Opis miernika (na ilustracji MP530) 1. Wyświetlacz LCD z maksymalnym pomiarem Przyciski funkcyjne 3. Obrotowy przełącznik funkcji 4. Gniazdo wejściowe 10A 5. Gniazdo wejściowe V/Hz/Ω/Cap/Temp 6. Gniazdo wejściowe COM 7. Gniazdo wejściowe ma/ua UWAGA: Interfejs optyczny RS-232 znajduje się z tyłu, na górze miernika 8

10 Cechy Analogowy wskaźnik słupkowy Obrazowe wskazanie wartości pomiaru jest tradycją od czasu analogowych mierników wskazówkowych. Wskaźnik słupkowy składa się z 52 segmentów. Jest on przydatny do wykrywania uszkodzonych styków, oceny gradacji potencjometrów i oglądania pik sygnałów. True RMS i pomiar wartości średniej (pomiary AC) Mierniki True RMS potrafią dokładnie zmierzyć przebiegi niesinusoidalne tak samo jak zniekształcone przebiegi sinusoidalne zawierające harmoniczne. Pomiar wartości średniej jest szybką, dokładną i niedrogą metodą pomiaru czystych sygnałów sinusoidalnych, jednak nie umożliwia dokładnego zmierzenia przebiegów niesinusoidalnych. UWAGA: MP510 posiada pomiar wartości średniej, MP520 i MP530 są miernikami True RMS Podświetlenie wyświetlacza MultiPro posiada podświetlany wyświetlacz, co ułatwia wykonywanie pomiarów w miejscach o słabym oświetleniu. Zatrzymanie odczytu Funkcja ta pozwala zatrzymać bieżący wynik pomiaru na wyświetlaczu, aby później go odczytać. Ręczna i automatyczna zmiana zakresu Seria multimetrów MultiPro posiada automatyczną zmianę zakresu z możliwością włączenia trybu ręcznej zmiany zakresu. Automatyczne wyłączenie Miernik zostanie wyłączony automatycznie po upływie około 17 minut braku aktywności. Sygnał dźwiękowy Żeby wyłączyć dźwięki w mierniku, naciśnij i przytrzymaj przycisk Hz podczas włączania miernika. 9

11 Automatyczna kompensacja rezystancji przewodów pomiarowych Rezystancja przewodów pomiarowych i wewnętrznych obwodów miernika jest automatycznie kompensowana, zapewniając wyższą dokładność pomiarów małych rezystancji. Tryb MAX/MIN (tylko MP530) Tryb ten zapamiętuje maksymalną i minimalną wartość pomiaru do późniejszego wyświetlenia. Tryb pomiarów względnych (tylko MP530) Tryb ten pozwala na wyświetlanie różnicy między rzeczywistą wartością pomiaru a wartością zapamiętaną jako wartość odniesienia. Powiększenie wskaźnika analogowego (tylko MP530) Tryb ten zwiększa rozdzielczość wskaźnika słupkowego (do 5 razy), żeby wyświetlić małe zmiany wartości sygnału. Tryb przechwytywania wartości szczytowych C (tylko MP530) PeakC przechwytuje sygnały napięcia lub prądu trwające nawet tylko 5ms. Tryb ten jest dostępny w funkcjach DCV, ACV, DCA i ACA. Obsługa Uwagi dotyczące pomiarów UWAGI: Przeczytaj uważnie wszystkie Ostrzeżenia i Uwagi w instrukcji obsługi, zanim zaczniesz korzystać z miernika. Wyłączaj miernik, jeśli go nie używasz. 1. Zawsze wyłączaj miernik, jeśli go nie używasz (ustaw przełącznik funkcji na pozycję OFF). Miernik posiada funkcję automatycznego wyłączania, dzięki czemu zostanie on wyłączony automatycznie po upływie 17 minut braku aktywności. 2. Jeśli podczas wykonywania pomiarów na wyświetlaczu pojawi się symbol OL, to oznacza, że mierzona wartość wykroczyła poza wybrany zakres pomiarowy. Zmień na wyższy zakres. 10

12 Pomiary napięcia AC/DC 1. Umieść czarny przewód pomiarowy w ujemnym gnieździe COM, a czerwony przewód pomiarowy w dodatnim gnieździe V. 2. Ustaw przełącznik funkcji na pozycję VAC lub VDC lub mv. Naciśnij przycisk SELECT, żeby wybrać tryb AC lub DC. 3. Odczytaj wynik pomiaru z wyświetlacza. Pomiary prądu AC/DC UWAGA: Nie należy wykonywać pomiarów prądu o wartości większej niż 20A przez czas dłuższy niż 30 sekund. Przekroczenie tego czasu może spowodować uszkodzenie miernika lub przewodów pomiarowych. 1. Umieść czarny przewód pomiarowy w ujemnym gnieździe COM. 2. Dla pomiarów prądu o wartości do 4000µA DC, ustaw przełącznik funkcji w pozycji µa i umieść czerwony przewód pomiarowy w gnieździe ma - µa. 3. Dla pomiarów prądu o wartości powyżej 400mA DC, ustaw przełącznik funkcji w pozycji ma i umieść czerwony przewód pomiarowy w gnieździe ma - µa. 4. Dla pomiarów prądu o wartości do 10A DC, ustaw przełącznik funkcji w pozycji A i umieść czerwony przewód pomiarowy w gnieździe A. 5. Naciśnij przycisk SELECT, żeby wybrać tryb pomiarów DC lub AC. 6. Odłącz zasilanie od mierzonego obwodu, następnie zrób przerwę w obwodzie w miejscu, w którym chcesz wykonać pomiar prądu. 7. Przyłóż czarną sondę pomiarową do ujemnego bieguna w obwodzie, a czerwoną sondę pomiarową do dodatniego bieguna w obwodzie. 8. Włącz zasilanie w obwodzie. 9. Odczytaj wartość prądu z wyświetlacza. Pomiary rezystancji i ciągłości 1. Umieść czarny przewód pomiarowy w ujemnym gnieździe COM, a czerwony przewód pomiarowy w dodatnim gnieździe V/Ω/CAP. 2. Ustaw przełącznik funkcji na pozycję Ω. 3. Naciśnij przycisk SELECT, żeby wybrać ciągłość (jeśli wymagane). 4. Przyłóż sondy pomiarowe równolegle do mierzonej części obwodu. Najlepiej jest rozłączyć część obwodu z mierzonym elementem, żeby pozostała część obwodu nie zakłócała pomiarów rezystancji. 5. Podczas pomiarów rezystancji odczytaj wynik pomiaru z wyświetlacza. 11

13 6. Podczas testów ciągłości, jeśli rezystancja będzie mniejsza niż 20Ω, miernik wyda dźwięk. Automatyczna kalibracja rezystancji przewodów pomiarowych Po ręcznej zmianie zakresu na 50Ω (za pomocą przycisku RANGE), funkcja automatycznej kompensacji rezystancji przewodów pomiarowych pokaże na wyświetlaczu informację Shrt, oznaczającą, że użytkownik musi zewrzeć ze sobą przewody pomiarowe do kalibracji. Zewrzyj przewody pomiarowe na około 3 sekundy, aż na wyświetlaczu pojawi się zero. Rezystancja przewodów pomiarowych będzie od tej pory odejmowana od końcowego wyniku pomiaru. Wartość kompensacji może wynosić nawet 5Ω. Uwaga: Procedura kompensacji musi być powtórzona za każdym razem po zmianie zakresu lub funkcji. Pomiary pojemności 1. Umieść czarny przewód pomiarowy w ujemnym gnieździe COM, a czerwony przewód pomiarowy w dodatnim gnieździe CAP. 2. Ustaw przełącznik funkcji na pozycję CAP. 3. Naciśnij przycisk SELECT, żeby wybrać funkcję pojemności (jeśli wymagane). 4. Przyłóż przewody pomiarowe do mierzonego kondensatora i odczytaj wynik pomiaru z wyświetlacza. Pomiary częstotliwości 1. Podłącz przewody i wykonaj pomiar zgodnie z opisem w poprzednim paragrafie. 2. Naciśnij przycisk Hz, żeby wybrać funkcję częstotliwości (Hz). 3. Odczytaj wynik pomiaru częstotliwości z wyświetlacza. Uwagi dotyczące czułości: Czułość wejściowa zmienia się wraz ze zmianą zakresu pomiarowego. Zakres mv posiada najwyższą czułość wynoszącą 300mV, a zakres 1000V posiada najniższą czułość wynoszącą 300V. Zaleca się, żeby najpierw zmierzyć napięcie sygnału (lub prąd) przed włączeniem funkcji Hz, żeby automatycznie ustawić najodpowiedniejszy poziom wyzwalania. Możesz też nacisnąć przycisk RANGE, żeby wybrać inny poziom wyzwalania ręcznie. Jeśli wynik pomiaru częstotliwości jest niestabilny, wybierz niższą czułość, żeby zredukować szum elektryczny. Jeśli na wyświetlaczu widoczne jest zero, wybierz wyższą czułość. 12

14 Test diody 1. Umieść czarny przewód pomiarowy w ujemnym gnieździe COM, a czerwony przewód pomiarowy w dodatnim gnieździe. 2. Ustaw przełącznik funkcji na pozycję CAP. 3. Naciśnij przycisk SELECT, żeby wybrać funkcję diody (jeśli wymagane). 4. Przyłóż przewody pomiarowe do diody lub złącza półprzewodnikowego, które chcesz sprawdzić. Odczytaj wynik pomiaru. 5. Odwróć podłączenie przewodów, zamieniając je ze sobą. Odczytaj ponownie wynik pomiaru. 6. Diodę lub złącze można ocenić na podstawie poniższych warunków: Jeśli wynik jednego pomiaru prezentuje wartość a wynik drugiego pomiaru pokazuje symbol OL, to oznacza, że dioda jest sprawna. Jeśli wyniki obu pomiarów pokazują OL, to oznacza, że dioda jest przebita. Jeśli wyniki obu pomiarów pokazują bardzo małe wartości lub 0, to oznacza, że dioda jest zwarta. Pomiary temperatury (tylko MP530) 1. Podłącz sondę temperatury w gniazdach COM i TEMP, zwracając uwagę na prawidłową biegunowość. 2. Ustaw przełącznik funkcji na pozycję TEMP. 3. Za pomocą przycisku SELECT wybierz jednostkę temperatury C lub F. 4. Przyłóż sondę temperatury do miejsca, w którym chcesz zmierzyć temperaturę. 5. Odczekaj 30 sekund na ustabilizowanie się pomiaru i odczytaj jego wynik z wyświetlacza. MAX/MIN (tylko MP530) 1. Naciśnij przycisk MAX/MIN, żeby włączyć tryb zapamiętywania maksimum / minimum. Na wyświetlaczu pojawią się symbole MAX MIN. Miernik wyda dźwięk za każdym razem, kiedy wartość maksimum lub minimum zostanie zaktualizowana. 2. Naciśnij przycisk MAX/MIN, żeby przełączyć się między wyświetlaniem wartości maksymalnej (MAX), minimalnej (MIN) i różnicy między maksimum i minimum (MAX-MIN). 3. Naciśnij i przytrzymaj przycisk przez 2 sekundy, żeby wyłączyć tryb zapamiętywania maksimum / minimum. 13

15 Pomiary względne (tylko MP530) 1. Naciśnij przycisk, żeby zapamiętać wyświetlaną aktualnie wartość jako wartość odniesienia. Na wyświetlaczu będzie od teraz wyświetlana wartość względną do wartości zapamiętanej (wyświetlacz = pomiar wartość odniesienia). 2. Naciśnij przycisk ponownie, żeby wyłączyć tryb pomiarów względnych. Przechwytywanie wartości szczytowej C (tylko MP530) 1. Naciśnij przycisk Peak C, żeby włączyć tryb przechwytywania wartości szczytowej, który przechwytuje piki napięcia lub prądu trwające nawet tylko 5ms. Funkcja ta jest dostępna dla trybów DCV, ACV, DCA i ACA. Na wyświetlaczu pojawią się wskaźniki C oraz MAX. Funkcja automatycznego wyłączania miernika jest nieaktywna. 2. Miernik wyda dźwięk za każdy razem, kiedy zostanie przechwycona nowa wartość maksymalna lub minimalna. 3. Naciśnij przycisk, żeby przełączyć się między wyświetlaniem wartości maksymalnej (MAX), minimalnej (MIN) i różnicy między maksimum i minimum (MAX-MIN). 4. Naciśnij i przytrzymaj przycisk przez 1 sekundę, żeby wyłączyć tryb przechwytywania wartości szczytowej. Automatyczne wyłączenie Funkcja ta wyłączy miernik automatycznie po upływie około 17 minut braku aktywności. Czas ten jest zerowany za każdym razem, kiedy zmienisz pozycję przełącznika funkcji oraz zawsze, gdy sygnał wejściowy przekracza 10% zakresu. Zapobiega to wyłączaniu miernika podczas przeprowadzania długotrwałych pomiarów. Żeby włączyć miernik ponownie, naciśnij przycisk SELECT lub wyłącz i włącz miernik. Deaktywacja funkcji automatycznego wyłączenia Naciśnij przycisk RANGE podczas uruchamiania miernika, żeby dezaktywować funkcję automatycznego wyłączania. Sygnał dźwiękowy Można wyłączyć sygnał dźwiękowy, naciskając przycisk Hz podczas uruchamiania miernika. Interfejs połączenia z komputerem RS-232 Urządzenie to posiada optyczny, izolowany port interfejsu (znajduje się on z tyłu miernika). Opcjonalne oprogramowanie dla systemu Windows (SW800) oraz zestaw do komunikacji jest dostępny do przeprowadzenia akwizycji danych. Ten opcjonalny 14

16 zestaw jest niezbędny do podłączenia miernika do komputera. Oprogramowanie posiada tryb miernika cyfrowego, miernika analogowego, komparatora i wykresu graficznego. Odnieś się do pliku pomocy na dysku z oprogramowaniem, żeby uzyskać dalsze informacje. Konserwacja OSTRZEŻENIE: Żeby uniknąć porażenia prądem, odłącz wszystkie przewody pomiarowe od źródeł napięcia i od miernika oraz wyłącz miernik przed otwarciem obudowy. Nie korzystaj z miernika z otwartą obudową. Wymieniaj bezpiecznik na nowy tego samego typu. Czyszczenie i przechowywanie Okresowo przetrzyj obudowę wilgotną ściereczką i łagodnym detergentem. Nie używaj rozpuszczalników i substancji ściernych. Jeśli nie zamierzasz korzystać z miernika przez ponad 60 dni, wyjmij z niego baterię i przechowuj ją oddzielnie. 15

17 Wymiana baterii Odkręć dwie śruby z pokrywy pojemnika na baterię znajdującej się na dole obudowy. Podnieś pokrywę pojemnika na baterię i wyjmij pojemnik. Wymień baterię na nową. Przykręć śruby. Bateria: standardowa bateria alkaliczna 9V (NEDA 1604, JIS006P, IEC6F22) Wymiana bezpiecznika 1. Odkręć cztery śruby z dołu obudowy miernika i podstawki za pomocą śrubokręta krzyżakowego. 2. Podnieś koniec obudowy przy gniazdach wejściowych, aż zostanie zwolniony zatrzask. 3. Wymień baterię lub przepalony bezpiecznik. 4. Załóż dolną część obudowy i upewnij się, że wszystkie uszczelki są poprawnie założone i dwa zatrzaski (od strony wyświetlacza) zostały zatrzaśnięte. 5. Przykręć śruby. Bezpieczniki: FS1 (zakres µa/ma): 0.5/0.63 Ampera, bezzwłoczny, ceramiczny Zalecany: Ferraz C (0.63A) Dopuszczalny: Bussmann ABC-1/2 (0.5A) FS2 (zakres A): 12 amperów, bezzwłoczny, ceramiczny. Zalecany: Ferraz D (12.5A) Dopuszczalny: Bussmann ABC-12 (12A) Zestaw z bezpiecznikami Extech P/N FS880 zawiera po jednym bezpieczniku Ferraz z każdego rodzaju. 16
