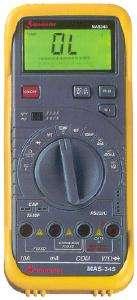

MASTECH MAS345 Multimetr cyfrowy Numer katalogowy - # 3271

Transkrypt

1 MASTECH Multimetr cyfrowy Numer katalogowy - # 3271 INSTRUKCJA OBSŁUGI DOKŁADNIE ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI PRZED ROZPOCZĘCIEM PRACY Niestosowanie się do zaleceń zawartych w instrukcji może spowodować uszkodzenie lub zniszczenie przyrządu oraz sprowadzić zagrożenie zdrowia i życia użytkownika Ó DŻ

2 Bezpieczeństwo użytkowania Dziękujemy za zakup miernika. Dla bezpieczeństwa zalecamy zapoznanie się z instrukcją obsługi. Szczególnie ważne są fragmenty dotyczące BEZPIECZEŃSTWA OBSŁUGI oraz METOD POMIARU. Proszę przechowywać INSTRUKCJĘ OBSŁUGI razem z miernikiem i nie zgubić jej. Multimetr został zaprojektowany zgodnie z IEC-1010, kategorią bezpieczeństwa CATII oraz stopniem ochrony środowiska 2. Stosowane symbole bezpieczeństwa Oznaczenie ważnej dla bezpieczeństwa informacji. UWAGA! Niebezpieczeństwo wysokiego napięcia. Uziemienie - zacisk / gniazdo uziemienia. Podwójna izolacja. = = Bezpiecznik - wymiana na inny tylko o parametrach podanych w instrukcji. Nigdy nie zwierać bezpiecznika. Pełna zgodność ze standardami bezpieczeństwa jest gwarantowana tylko, gdy używane są dostarczone w komplecie przewody pomiarowe. W wypadku uszkodzenia przewody powinny być wymienione na ten sam model lub przewody o takich samych parametrach elektrycznych. Nie używać uszkodzonych przewodów pomiarowych. Nie dotykać końcówek i gniazd pomiarowych podczas pomiaru. Nie wykonywać pomiarów mokrymi rękami oraz w miejscach o dużej wilgotności. Niestosowanie się do zaleceń grozi porażeniem prądem. = Nie wolno przekraczać wartości granicznych wielkości elektrycznych podanych dla każdego zakresu pomiarowego. Gdy nie jest znana skala mierzonej wielkości elektrycznej należy do pomiaru wybrać najwyższy zakres. = Należy odłączyć sondy pomiarowe od mierzonego obwodu przed zmianą zakresu przełącznikiem. = W gniazdach pomiarowych miernika [ np. HFE ] nie mogą znajdować się elementy elektroniczne gdy sondami pomiarowymi jest mierzone napięcie. = Przed pomiarem tranzystora upewnić się, że odłączono sondy pomiarowe od innego mierzonego obwodu. Przed pomiarem rezystancji, pojemności lub ciągłości obwodu należy rozładować pojemności oraz odłączyć wszystkie źródła zasilania. = Zachować szczególną ostrożność przy pomiarach powyżej 60VDC lub 30 VACrms DANE TECHNICZNE Napięcie maksymalne pomiędzy gniazdem a uziemieniem : 1000V DC lub 750Vrms (sinus) Bezpiecznik : F15A / 250V Zasilanie : bateria 9V, 6F22 lub Neda1604 Wyświetlacz : LCD, cyfry 3999, wskaźnik linijkowy 38 segmentów, Wskazanie funkcji oraz mierzonej wartości. Metoda pomiarowa : przetwornik A/C (podwójne całkowanie zbocza) Zakres wybierany ręcznie lub automatycznie. Wskaźnik przekroczenia zakresu : OL - na wyświetlaczu ( ustawić wyższy zakres). Wskaźnik polaryzacji : - dla ujemnej polaryzacji Temperatura pracy (przechowywania) : 5 C ~ 40 C ( -10 C ~ 60 C ) Wskaźnik rozładowania baterii ( na wyświetlaczu) Wymiary / waga : H:35 x W:78 x L:186 [mm] / 300g (wraz z baterią) Dokładności pomiarów są podane dla okresu jednego roku po kalibracji oraz dla temperatury pracy 18 C do 28 C (64 F do 82 F) dla wilgotności RH75% Ó DŻ

3 Opis panela czołowego 1. Wyświetlacz LCD - max. wskazania 3999 Wskaźnik linijkowy 38 segmentów 2. ON/OFF przycisk włączania zasilania Podczas włączania słychać dźwięk. 3. Gniazdo testu tranzystora 4. Przełącznik zakresów i funkcji zgodnie z opisem 5. Gniazdo pomiaru temperatury i pojemności 6. Gniazda pomiarowe 7. Interfejs RS-232C 8. B/L - włącznik podświetlenia wskaźnika 9. R-H - przycisk sposobu wyboru zakresu ręcznie/automatycznie (dla wyboru ręczniego symbol R-H jest widoczny na wyświetlaczu. Naciskanie przycisku przy pomiarze napięcia spowoduje zmianę zakresów pomiarowych napięcia : 4V 40V 400V 1000V 4V... Przy pomiarze rezystancji : 6 40MΩ 4MΩ 400kΩ 40kΩ 4kΩ 400Ω 40MΩ DC/AC - przycisk wyboru pomiaru przebiegu przemiennego AC lub stałego DC napięcia lub prądu, lub Ω / - przycisk wyboru funkcji pomiarowej na tym zakresie wybranym przełącznikiem. Naciśnięcie przycisku powoduje wygenerowanie dźwięku OBSŁUGA Praca z komputerem PC 1. Przeczytać uważnie tekst z pliku readme znajdujący się na załaczonym do miernika CD. Zastosować się do podanych tam poleceń. 2. Przyłączyć miernik do portu szeregowego komputera. Kabel interfejsu RS-232C znajduje się na wyposażeniu miernika Uwaga : Zawsze używać oryginalnego kabla. Nie modyfikować go i nie stosować przedłużenia. 3. Włączyć miernik i komputer. Rozpocząć pracę. Pomiar napięcia V DC lub V AC 1. Ustawić przełącznikiem ( 4 ) funkcję pomiaru V, przyciskiem DC/AC rodzaj mierzonego napięcia a przyciskiem R-H zakres. Czerwony przewód pomiarowy załączyć do gniazda VΩ, a czarny przewód do gniazda COM. 2. Wpiąć przewody pomiarowe równolegle w mierzony obwód. 3. Odczytać wartość na wyświetlaczu. Dla pomiaru V DC pokazana polaryzacja czerwonego przewodu pomiarowego. Zakres Rozdz. Dokładność Zabezpieczenie przeciążeniowe : 4V DC 1mV 1000V DC lub 750V ACrms 40V DC 10mV ±0,5% wskazania ±3 cyfry Impedancja wejściowa : 10MΩ 400V DC 0,1 V 1000V DC 1V ±0,8% wskazania ±3 cyfry 4V AC 10mV Zakres pomiarowy :40Hz 400Hz 40V AC 10mV ±1,2% wskazania ±5 cyfr Wskazanie : wartość średnia kalibracja 400V AC 0,1 V rms sinusoida. 750V AC 1V ±1,5% wskazania ±5 cyfr Ó DŻ

4 Pomiar prądu A DC lub A AC 1. Ustawić przełącznikiem ( 4 ) odpowiedni zakres pomiaru. Czerwony przewód pomiarowy załączyć do gniazda ma (do 540mA, dla prądu ponad 400mA do 10A właściwe jest gniazdo 10A), a czarny przewód do gniazda COM. 2. Przyciskiem DC/AC wybrać rodzaj przebiegu. Przewody wpiąć szeregowo w mierzony obwód. 3. Odczytać wartość na wyświetlaczu. Dla pomiaru A DC pokazana polaryzacja czerwonego przewodu pomiarowego. Zakres Rozdz. Dokładność Zabezpieczenie 4mA DC 1μA Przeciążeniowe : ±1,2% wskazania ±3 cyfry 400mA DC 0,1mA 400mA : zakres ma 10A DC 10mA ±2,0% wskazania ±8 cyfr 15A/250V 4mA AC 1μA (zakres 10A) ±1,5% wskazania ±8 cyfr 400mA AC 0,1mA Zakres pomiarowy : 10A AC 10mA ±3,0% wskazania ±8 cyfr 40Hz 400Hz Wskazanie : wartość średnia kalibracja rms sinusoida. Test diody lub ciagłości obwodu Zakres Pomiar rezystancji Przyłączyć czarny przewód pomiarowy do gniazda COM a czerwony ( + )do VΩ. Ustawić przełącznikiem obrotowym ( 4 ) pozycję lub i przyciskiem Ω / wybrać rodzaj pomiaru. Przyłączyć czerwony przewód pomiarowy do anody a czarny przewód do katody mierzonej diody. Miernik wskaże przybliżone napięcie przewodzenia diody. Przy odwróconych przewodach wyświetlone zostanie OL. Przyłączyć przewody pomiarowe do badanego obwodu. Ciągłość obwodu zostanie zasygnalizowana sygnałem dźwiękowym. Opis Wskazanie przybliżonego napięcia przewodzenia diody. Sygnał dźwiękowy przy istniejącej ciągłości obwodu ( rezystancja < 30Ω). Napięcie testu : 3,0V Rozdzielczość : 1mV Prąd testu diody : 25μA Przyłączyć czarny przewód pomiarowy do gniazda COM a czerwony ( + ) do VΩ. Ustawić przełącznik zakresów miernika na pozycję Ω i przyłączyć przewody pomiarowe do mierzonego rezystora. Odczytać wartość z wyświetlacza. Uwaga : Wyświetlenie OL wskazuje na przerwę w obwodzie pomiarowym lub wartość rezystancji przekraczającą zakres pomiarowy (pełne wskazanie linijkowe). Uwaga : Przy pomiarze rezystancji w układzie należy upewnić się, że pojemności w układzie zostały rozładowane oraz odłączono od układu napięcia zasilania. Uwaga : Przy pomiarze rezystancji powyżej 1MΩ multimetr potrzebuje kilku sekund na ustabilizowanie pomiaru. Jest to normalne przy pomiarze wysokich rezystancji. Zakres 400Ω Rozdzielczość 0,1Ω Dokładność Napięcie obwodu 3,0V max. 4kΩ 40kΩ 1Ω 10Ω ±1,2% wskazania ±3 cyfry Zabezpieczenie przeciążeniowe : 250V DC lub ACrms 400kΩ 0,1 kω 4MΩ 1kΩ 40MΩ 10kΩ ±3,0% wskazania ±5 cyfr Ó DŻ

5 Pomiar pojemności 1. Przed pomiarem pojemności rozładować ją - zewrzeć końcówki. 2. Ustawić przełącznikiem ( 4 ) wymagany zakres nf. Włożyć końcówki kondensatora do gniazda pomiarowego ( 5 ). Odczytać wartość z wyświetlacza. Zakres Rozdzielczość Dokładność Zabezpieczenie przeciążeniowe : 4nF 1pF 250V DC lub ACrms ±4,0% wskazania ±5 cyfr 400nF 0,1nF Pomiar temperatury 1. Ustawić przełącznik zakresów na pozycję TEMP C. ( wskazana aktualna temperatura otoczenia). 2. Przyłączyć sondę T/C : K do gniazda ( 5 ). Przyłożyć spoinę pomiarową na kilka sekund do mierzonego obiektu. 3. Odczytać wartość temperatury na wyświetlaczu. Zakres Rozdzielczość Dokładność 0 ~ +400 C 1 C ±3,0% wskazania ± 3 cyfry 400 ~ +750 C 1 C ±3,0% wskazania ± 5 cyfr Test tranzystora Ustawić przełącznik zakresów miernika na pozycję hfe. Włożyć końcówki tranzystora odpowiednio (ECBE)( PNP / NPN ) do gniazda pomiarowego. Odczytać przybliżoną wartość hfe ( Ib=10μA / Vce=3,2V) Uwaga : Przed pomiarem odłączyć przewody pomiarowe od mierzonych obwodów. Zakres Zakres testu Prąd testu Napięcie testu NPN & PNP Ib=10μA Vce=3,0V Wyposażenie Przewody pomiarowe : HYTL-060 (1500V / 10A) Przewód interfejsu RS-232C Bateria : 9V NEDA 1604 lub 6F22 Sonda temperaturowa T/C:K Futerał (holster) Instrukcja obsługi + dysk CD WYMIANA BATERII i BEZPIECZNIKA Wskazanie na wyświetlaczu LCD sygnalizuje wyczerpanie baterii. Po zdjęciu pokrywy z tyłu miernika należy założyć nową baterię. Wymiana bezpieczników ( na F15A/250V ) - po zdjęciu tylnej pokrywy należy wyjąć płytkę układu z przedniej części obudowy i wymienić bezpiecznik. Przed zdjęciem tylnej pokrywy odłączyć przewody pomiarowe od mierzonego obwodu. Przed rozpoczęciem pomiarów założyć tylną pokrywe i przymocowac śrubami Ó DŻ
