UROFLOWMETR WAGOWY FLOMEX typ P24W

Transkrypt

1 Wydanie PRODUKCJA, PEŁNY SERWIS : JEPAL ZAŁ UROFLOWMETR WAGOWY FLOMEX typ P24W OFERTA Informujemy Państwa, że aparat został opracowany w 2014 roku, wspólnie przez Jepal oraz Politechnikę Śląską w Gliwicach, przy wsparciu finansowym Polskiej Agencji Rozwoju Przedsiębiorczości - program "Wsparcie w ramach dużego bonu" - współfinansowany z budżetu Państwa w ramach dotacji celowej Z poważaniem dr inż. Jerzy Paluchiewicz - Jepal prof. dr hab. inż. Ewaryst Tkacz - Politechnika Śląska 1

2 Firma JEPAL od 1983 roku zajmuje się opracowaniami, produkcją, dystrybucją i pełnym serwisem wysokospecjalistycznej aparatury medycznej. Posiada dobre zaplecze do iej działalności : pomieszczenia, maszyny, aparatura badawcza, jak i duży potencjał badawczo konstrukcyjny. Prezes firmy, doktor n. t., działa w tym obszarze od ponad 40 lat, współpracuje z Politechniką Śląską, szeregiem wybitnych specjalistów z różnych dziedzin, wg potrzeb i współczesnych wymagań Wagowy uroflowmetr powstał jako uzupełnienie naszej oferty od 1995 roku oferujemy uroflowmetry przepływowe. Uroflowmetry wagowe, ze względu na koszt wytworzenia, są zwykle tańsze od przepływowych, co może mieć wpływ na decyzję o ich wyborze Sądzimy, że cena aparatu, wg naszej oferty, będzie najniższa na rynku, przy konkurencyjnej nowoczesności oraz, co ważne - solidności wykonania Uroflowmetry, jako medyczne przyrządy pomiarowe, wymagają okresowego sprawdzenia kalibracji. Wykonujemy te procedury, w ramach okresowych przeglądów, zawsze połączone z CERTYFIKATEM, wymaganym w grupie medycznych przyrządów pomiarowych Z wyrazami szacunku Dr inż. Jerzy Paluchiewicz, właściciel firmy Jepal, konstruktor Odwiedź stronę zapoznaj się z Instrukcją Obsługi aparatu, sprzedażą ratalną, serwisem zdjęciowym, wszystko w wersji kolorowej, do pobrania - np. z pomocą kodu QR : 2

3 UROFLOWMETR PRZEPŁYWOWY CZY WAGOWY UROFLOWMETRY Z PRZETWORNIKIEM WAGOWYM zawierają m. in. przetwornik - rodzaj wagi, z postawionym na niej naczyniem, do którego spływa mocz w trakcie mikcji. Waga rejestruje przyrosty masy moczu w naczyniu, które są proporcjonalne do natężenia przepływu moczu w trakcie mikcji. Po zakończeniu badania, każdorazowo, naczynie opróżnia się i ponownie stawia na przetworniku. Taka potrzeba każdorazowego opróżniania jest wadą, której nie mają aparaty przepływowe. W naszym aparacie pewną kompensatą tej wady jest możliwość stosowania dużego naczynia (2 litry) i kilkukrotnego wykonania uroflowmetrii bez jego opróżniania UROFLOWMETRY Z PRZETWORNIKIEM PRZEPŁYWOWYM. Przetwornik tego aparatu zawiera silnik pomiarowy z turbinką, na którą spływa mocz w trakcie mikcji. Przyrosty prądu silnika, niezbędne do utrzymania jego stałych obrotów, hamowanego przepływającym moczem, jest proporcjonalny do natężenia przepływu moczu w trakcie mikcji. Mocz, opuszczający turbinkę, spływa do króćca wylotowego przetwornika i jest kierowany do miejsca wg życzenia Użytkownika, na przykład do naczynia z każdorazowym opróżnianiem, do wiadra ściekowego, muszli klozetowej, bidetu, itp. ścieku. Nasz aparat można wyposażyć w system spłukiwania po mikcji, stwarzającą nową jakość w tych badaniach UROFLOWMETR FLOMEX typ P24 wersja W - jest aparatem wykorzystującym wagową zasadę pomiaru przepływu moczu. Aparat składa się z zespołu mikcyjnego, zawierającego wagowy przetwornik pomiarowy, naczynie, lejek, statyw - oraz programu komputerowego, instalowanego w komputerze Użytkownika, z drukarką, do organizacji i sterowania procesem pomiarowym. Łączność przetwornika z komputerem alternatywnie: bezprzewodowa (Bluetooth) lub kablowa (USB) CENA NINIEJSZA OFERTA JEST OFERTĄ PROMOCYJNĄ, Z CENĄ W WERSJI STANDARD zł BRUTTO Możliwa sprzedaż ratalna, bez odsetek, szczegóły oraz wzór umowy patrz Proszę o kont Dr inż. Jerzy Paluchiewicz, kom , gliwice@jepal.pl WYZNACZANE PARAMETRY Krzywa mikcyjna zapis formatowany Objętość mikcji (całkowita) Przepływ maksymalny Przepływ średni Czas mikcji Czas wypływu Czas do maksymalnego przepływu Przyspieszenie Czas opóźnienia mikcji Wskaźnik uroflowmetryczny wg Siroky Zaleganie po mikcji (do wpisu odręcznego) 3

4 CECHY APARATU STANDARD wszystkie zasadnicze podzespoły i możliwości aparatu, w typowym zestawie OPCJA inne możliwości, wg samodzielnych nastaw aparatu, nie korzystania, zrezygnowania lub dokupienia wyposażenia Podzespoły, wyposażenie, możliwości STANDARD OPCJA wyposażenie przetwornik pomiarowy wagowy, z akumulatorem Ładowarka akumulatora Statyw mikcyjny nie Lejek mikcyjny nie Naczynie o pojemności 1 litr nie Naczynie o pojemności 2 litry nie Program współpracy z komputerem typ W-24.3 Instrukcja Obsługi. Paszport Techniczny Płyn dezynfekcyjny 1 opak. 1 litr Krzesła, taborety mikcyjne nie możliwości Współpraca z komputerem Użytkownika Połączenie z komputerem poprzez Bluetooth nie Połączenie z komputerem poprzez USB nie Opróżnianie naczynia po kilku badaniach nie prezentacja badania Prezentacja i wydruk krzywej mikcyjnej i jej parametrów Wydruk numeru, daty, czasu badania Wydruk Logo badającego nie Wydruk danych pacjenta nie Pliki, wydruki w PDF Wydruki na drukarce komputera Użytkownika Kartoteka pacjenta nie Wydruki komentarzy nie dostawa Dostawa kurierem w opakowaniu specjalnym Dostawa, uruchomienie, szkolenie obsługi - przez Jepal OPIS Wagowy przetwornik pomiarowy, w zamkniętej obudowie, wykonanej z ABS zawiera płytkę elektroniki z wymaganymi układami, akumulator, elementy łączenia i obsługi. Na wyposażeniu aparatu jest ładowarka, do ładowania akumulatora Statyw mikcyjny, zespalający przetwornik i lejek, ma możliwość regulacji wysokości lejka, w zakresie cm. Ma solidną i stabilną konstrukcję, wykonanie ze stali nierdzewnej. Zasilanie przetwornika - z własnego akumulatora, jego ładowanie ładowarką wtyczkową, w czasie przerwy w pracy aparatu, z możliwością pracy buforowej (w trakcie pracy aparatu). Urządzenie może wykonać min. 50 badań na jednym naładowaniu akumulatora. Bardzo mały czas ładowania rzędu 10 min System łączności Bluetooth zapewnia bezprzewodową łączność aparatu z komputerem, w tym jego sterowanie, z monitora komputera. Ograniczenie zasięgu może stanowić nie tyle odległość, co liczba przegród (ścian) oddzielających komputer od zespołu sterującego oraz czułość anteny w komputerze. Typowy zasięg łączności to max przez dwie typowe ściany, przy praktycznie dowolnej odległości komputer przetwornik Połączenie kablowe USB umożliwia łączność na odległość rzędu 3 m lub więcej, zależną wyłącznie od długości kabla USB 4

5 Wyzwalanie działania aparatu: start półautomatyczny (preferowany), pozwalający na pełną i skuteczną kontrolę przebiegu badania, ew. start automatyczny, z chwilą rozpoczęcia mikcji Likwidacja artefaktów (niezamierzone wyzwalanie działania, poruszenie przetwornika w trakcie pomiaru) Zakres pomiarowy Przepływu 100 ml/sek, Zakres pomiarowy objętości całkowitych wynikający z pojemności naczynia - oferowane naczynia 1 i 2 litry. Dokładność i powtarzalność pomiarowa: nie więcej niż 5 % ( wg zaleceń ICS) Prezentacja wyniku badania (monitor komputera, wydruk) obejmuje: = dane wpisane samodzielnie przez Użytkownika jako jego logo = bieżący numer badania = data i czas badania = dane pacjenta, ew. z pominięciem tych danych (wg wyboru) = krzywa mikcyjna i jej parametry = możliwość wpisu komentarza, z klawiatury komputera i odręcznie = potrzebne opisy do wyboru w językach polskim i angielskim Program komputerowy aparatu umożliwia realizację funkcji ich, jak m.in.: = prezentacja wyniku badania wg ww. danych = realizowanie wszystkich funkcji sterowania i obsługi = kartoteka pacjenta, z możliwością wpisania do niej danych pacjentów (nazwisko, imię, PESEL, m/k), ich wywoływania wg tych danych, gromadzenia tam wyników badań, ich kasowania = prezentacja danych w PDF = wydruki wyników badania, na drukarce komputera Opis procedury inicjowania pracy przy starcie półautomatycznym. Po wciśnięciu POMIAR na pulpicie programu aparat oczekuje na mikcję, po wykryciu niezerowego przepływu ( rozpoczęcia mikcji) automatycznie następuje start aparatu. W tym momencie aparat się zeruje, co do masy (objętości). W aparacie można więc stosować różne naczynia, a nawet wykonać pomiar przy nieopróżnionym naczyniu. Mikcja jest rejestrowana on line Indykacja zakończenia badania: przy zerowym przepływie (przerwie lub zakończeniu mikcji) aparat odczekuje nastawiony okres czasu (rząd 5-30 sek), oblicza parametry i czeka na dalsze kroki obsługi czy programu, np. na polecenie wydruku Maksymalny czas badania, po którym aparat przerywa pracę i prezentuje wynik do ustawienia (rząd 1 5 min) Czas wejścia przetwornika w stand by (gdy nie jest używany) do nastawy Sygnalizatory, elementy łączenia i obsługi w przetworniku pomiarowym: = przycisk zał/wył, do użycia np. po dniu pracy = gniazdo USB typu mini = gniazdo do podłączenia ładowarki akumulatora, z osłoną uszczelniającą = nawiązanie łączności Bluetooth (LED) oznacza, że aparat gotów do wykonania badania = stan baterii: bateria naładowana, bateria na wyczerpaniu (LED) Możliwa współpraca z krzesłem lub taboretem mikcyjnym (w ofercie Jepal). Preferujemy taborety mikcyjne, zamiast krzeseł, ze względu na ich małe gabaryty, ponadto uroflowmetria trwa w sumie parę minut i luksus siedzenia w tym czasie uważamy za przesadzony. Możliwa praca bez użycia statywu mikcyjnego; naczynie pełni rolę lejka (patrz zdjęcie) Zastosowanie naczynia o pojemności 2 l umożliwia kilkakrotne wykonanie badania bez opróżniania naczynia, zarówno w wersji ze statywem, lub bez statywu Rekomendowane wykonywanie okresowych przeglądów aparatu, z pełnym sprawdzeniem kalibracji, z certyfikatem corocznie, wykonuje je wyłącznie Jepal, z użyciem specjalistycznej aparatury badawczej. Nieograniczony w czasie dostęp do części zamiennych. 5

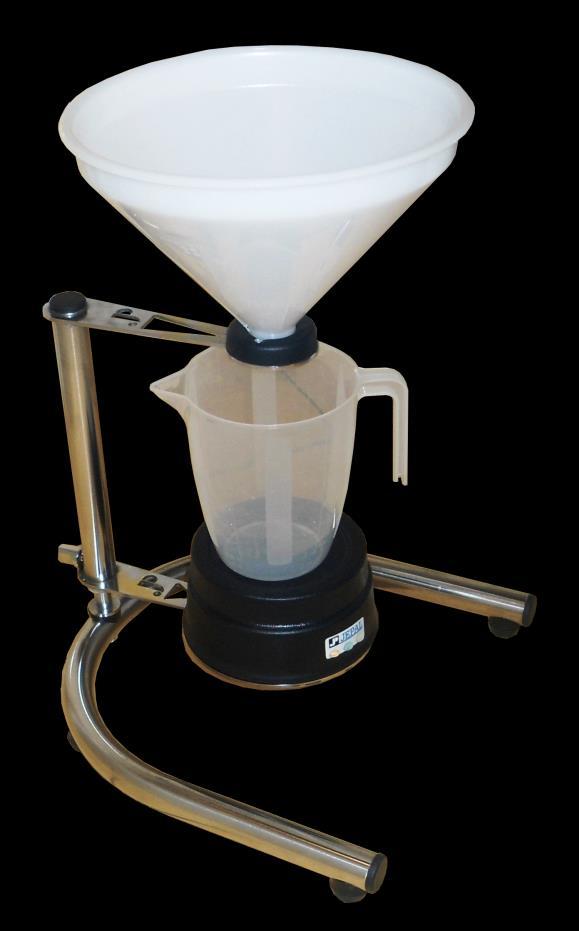

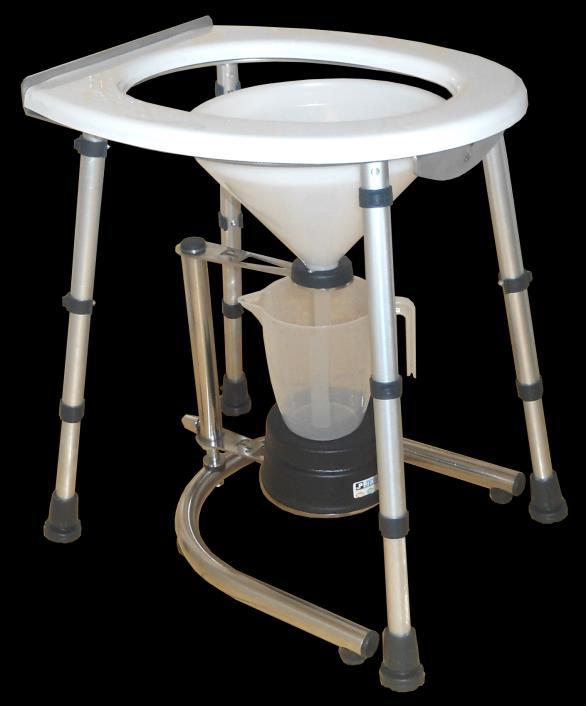

6 SERWIS ZDJĘCIOWY FLOMEX P24W W WERSJI STANDARD Statyw umożliwia regulację wysokości lejka cm Pojemność naczynia 1 lub 2 litry, wg zamówienia Na zdjęciu pokazano naczynie 1-litrowe WSPÓŁPRACA APARATU Z TABORETEM MIKCYJNYM typ W-TM Zdjęcie ilustruje nastawę wysokości lejka i sedesu na najniższym poziomie 6

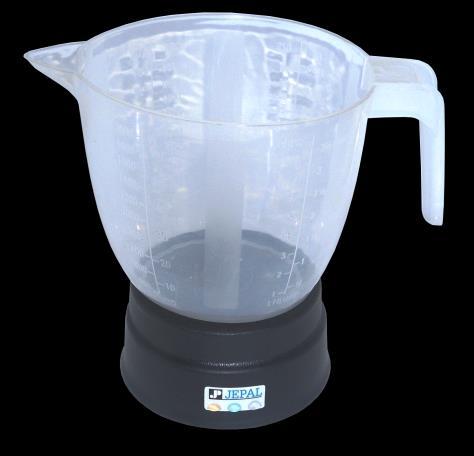

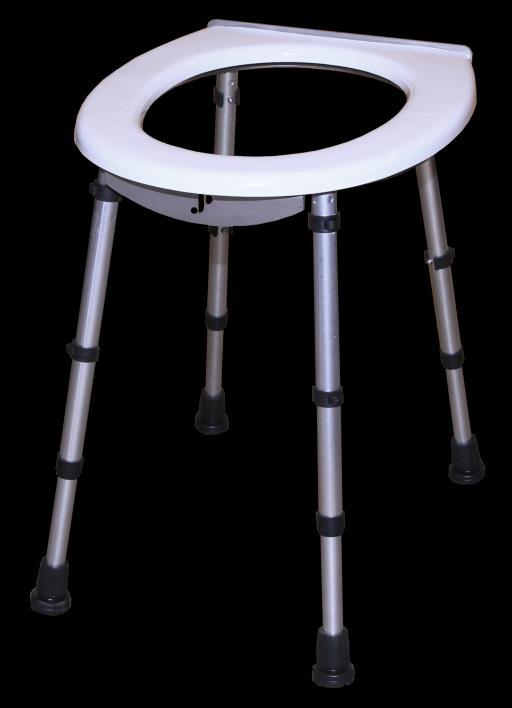

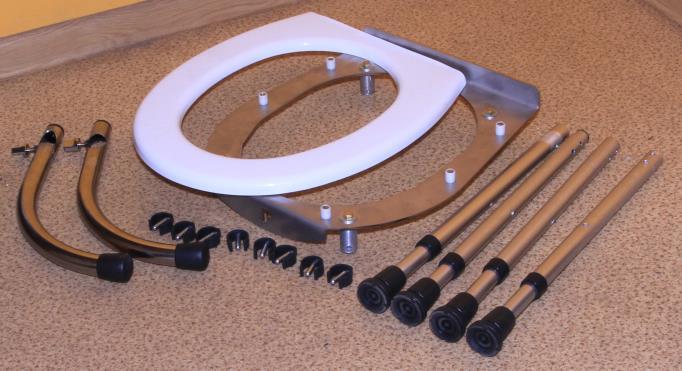

7 MOŻLIWA PRACA APARATU BEZ STATYWU MIKCYJNEGO Naczynie pełni rolę lejka. Pojemność naczynia 2 litry Zastosowane w przykładzie na zdjęciu 2-litrowe naczynie umożliwia kilkakrotne wykonanie badania bez opróżniania naczynia TABORET MIKCYJNY typy W-TM, W-TMP - z lewej: taboret bez podpórek (podpórki są łatwe do założenia i demontażu) typ W-TM - z prawej: taboret z podpórkami, dla dzieci, osób niepełnosprawnych typ W-TMP TABORET O REGULOWANEJ WYSOKOŚCI SEDESU, CAŁKOWICIE I ŁATWO ROZBIERALNY, bez narzędzi (patrz zdjęcie) 7

8 KRZESŁO MIKCYJNE Z OPARCIEM typy W-KMO, W-KM Wzmocnione, konstrukcja spawana, ze stali nierdzewnej, nierozbieralne MOŻLIWE WYKONANIE BEZ OPARCIA typ W-KM (rekomendowane, ze względu na minimalny gabaryt) Wysokość krzesła wg zamówienia (45 70 cm) Krzesło łatwe do dezynfekcji (brak zakamarków) WIDOCZNE SITKO LEJKA APARATU - poprawiające jakość przetwarzania MATERIAŁY ZUŻYWALNE (EKSPLOATACYJNE) - płyn dezynfekcyjny typ W-VC410, z kartą charakterystyki 8
