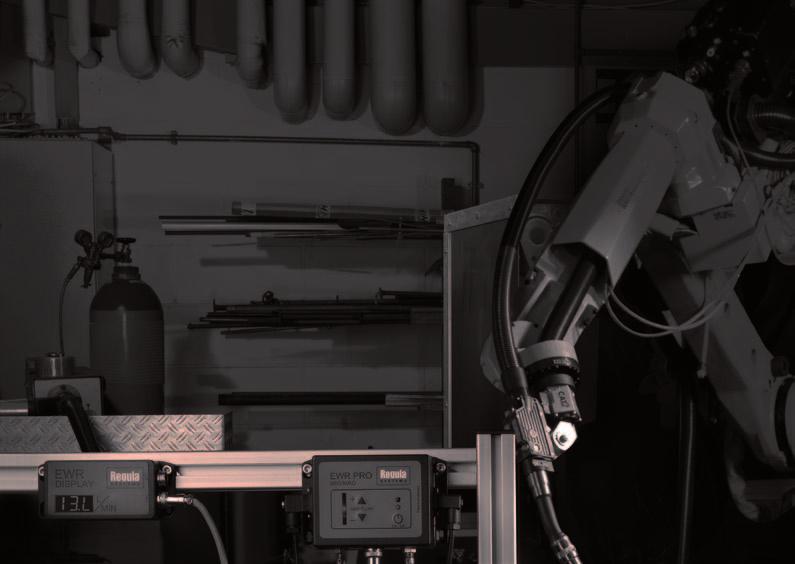

1 TECHNOLOGY FOR THE WELDER S WORLD. Elektroniczny Regulator Spawalniczy Do 0% oszczędności gazu osłonowego! Bardziej efektywne spawanie minimalne zużycie gazu osłonowego. Optymalne wykorzystanie wszystkich mediów jest niezbędne dla oszczędnego i efektywnego procesu spawania. Możliwość optymalizacji zużycia gazu osłonowego jest często pomijana przede wszystkim ze względu na trudność przyporządkowywania i pomiaru, gazy nie są widoczne ani namacalne w tym procesie. Argumenty, które mówią same za siebie: Wysoka oszczędność gazu Zwiększona stabilości procesu Wydłużenie żywotności części ekspolatacyjnych Redukcja kosztów pracy Ustandaryzowanie procesów Zminimalizowanie niezgodności spawalniczych We współpracy z REGULA-Systems, ABICOR BINZEL oferuje Regula EWR (Elektroniczny Regulator Spawalniczy) elektroniczny regulator gazu osłonowego. System ten ogranicza ilość gazu osłonowego w tym samym czasie zapewniając lepszą osłonę gazową! Niezawodny, definiowalny i weryfikowalny.

2 REGULA EWR Opis systemu oraz dane techniczne Rysunek 1: Panel operatorski REGULA EWR REGULA EWR PRO dla metody MIG/MAG Cęgi pomiarowe Zasilacz Przyłącze zasilania 110 V do 230 V Przyłącze gazu osłonowego REGULA EWR (Ciśnienie gazu min. 3 bar/ max. 5 bar) Podłączenie cęg pomiarowych na przewodzie potencjału dodatniego lub ujemnego pakietu przewodów Połączenie REGULA EWR Źródło prądu Plug&Play Instalacja REGULA EWR w kilka minut. Oszczędzaj gaz szybko i prosto! Instalacja REGULA EWR: Podłączyć REGULA EWR szeregowo pomiędzy wyjście gazowe instalacji a źródło prądu Podłączyć cęgi pomiarowe na przewód o potencjale ujemnym (lub przewód o potencjale dodatnim) Podłączyć zasilacz 2

3 Rysunek 1: REGULA EWR Pulpit operatorski 1.1 Wskaźnik LED pokazujący ustawienie wypływu gazu 1.2 Przyciski nastawu wypływu gazu 1.3 Doidy sygnalizujące stan urządzenia 1.4 Przycisk ZAŁ/WYŁ 1.5 Gniazdo przyłącza dodatkowych opcji (dostępny tylko dla EWR PRO) Rysunek 2: Monitor pomiarowy* Rysunek 2: Monitor pomiarowy Dane techniczne: REGULA EWR BASIC/PRO MIG/MAG Waga: około 1.3 kg Wymiary DxSxW: 118x148x58 mm Zasilanie: 24 VDC, 450 ma 750 ma Wyjście: bar: l/min Przepływ: l/min cfh Ciśnienie wejściowe/ wyjściowe: Zakres pracy cęg pomiarowych: Ciśnienie wejściowe Ciśnienie wyjściowe 2 bar to 0. bar 3 bar to 1.2 bar 4 bar to 2.0 bar (Jeżeli ciśnienie wejściwe jest poniżej 1 bar EWR zostaje wyłączony) Cęgi Zakres pracy 150 A A 300 A A 500 A A 2.1 Mocna obudowa 2.2 Gniazdo pamięci zewnętrznej USB 2.3 Ekran dotykowy 2.4 Przyłącza wejścia/ wyjścia gazu *Zestaw * zawiera rysik ekranu dotykowego, pamięć USB, zasilacz, cęgi pomiarowe (300 A oraz 500 A). 3

4 REGULA EWR Zasada działania Oszczędność gazu do 0% Cztery metody = czterokrotna oszczędność! Regula EWR, elektroniczny regulator gazu osłonowego łączy cztery innowacyjne metody regulacji gazu. Dzięki połączeniu wszystkich czterech metod, zużycie gazu podczas procesu spawania może zostać zredukowane średnio o 40%, a w wybranych przypadkach nawet o 0%. Oprócz samej oszczędności gazu, istnieją inne pozytywne efekty, na przykład takie jak zmniejszenie ilości odprysków czy lepsza osłona gazowa podczas procesu spawania. Metoda nr 1: Usunięcie wysokiego poboru gazu przy starcie spawania REGULAR EWR stale reguluje przepływ gazu, więc nie występuje efekt chwilowego, wysokego zużycia gazu w momencie staru spawania. Metoda nr 2: Dostosowanie ilości gazu osłonowego do prądu spawania Przy pomocy cęg pomiarowych REGULA EWR dokonuje pomiaru w sposób czynny prądu spawania i reguluje wypływ gazu do danej wartości prądu. Wypływ Gasvolumen gazu (l/min) 18 Prąd Stromstärke (A) (A) Zużycie gazu w przypadku konwencjonalnych metod spawania z pikami gazowymi podczas startu Mierzony prąd spawania Gasvolumen Wypływ gazu (l/min) 18 Wypływ Gasvolumen gazu (l/min) Zużycie gazu przy zastosowaniu urządzenia redukującego ciśnienie gazu podczas startu bez pików gazu Wypływ gazu dopasowany przez REGULA EWR do mierzonej wartości prądu 4

5 Metoda nr 3: Ekstremalnie szybka reakcja elektrozaworów Dzięki bardzo szybkiej reakcji elektrozaworów brak strat gazu pomiedzy kolejnymi zajażenia łuku spawalniczego. Metoda nr 4: Pulsacyjne podawanie gazu z częstotliowością 0 Hz Podawanie gazu z częstotliwością 0 Hz zapewnia lepszą osłonę przy mniejszej ilości gazu oraz bardziej stabilny łuk spawalniczy. Wypływ Gasvolumen gazu (l/min) Porównanie zużycia gazu z oraz bez systemu REGULA EWR Strumień gazu podczas spawania bez REGULA EWR Objaśnienia: Zużycie gazu bez REGULA EWR Zużycie gazu z REGULA EWR Brak strat gazu pomiędzy pojedyńczymi zajażeniami Strumień gazu podczas spawania z REGULA EWR 5

6 REGULA EWR Elektroniczy Regulator Spawalniczy Zakres dostawy REGULA EWR BASIC oraz PRO REGULA EWR BASIC dla metody MIG/MAG Cęgi pomiarowe Zasilacz REGULA EWR PRO dla metody MIG/MAG Zasilacz Gniazdo przyłączeniowe dla akcesoriów Cęgi pomiarowe Zestawy Typ REGULA EWR BASIC Kompletny zestaw z zasilaczem (230 V), cęgi pomiarowe (300 A/3 m) REGULA EWR PRO Kompletny zestaw z zasilaczem (230 V), cęgi pomiarowe (300 A/3 m) REGULA EWR BASIC Kompletny zestaw z zasilaczem (230 V), cęgi pomiarowe (500 A/5 m) REGULA EWR PRO Kompletny zestaw z zasilaczem (230 V), cęgi pomiarowe (500 A/5 m) REGULA EWR TIG Kompletny zestaw z zasilaczem (230 V), cęgi pomiarowe (150 A/3 m) Indeks Akcesoria Pojedyńcze komponenty Typ dla REGULA Indeks Cęgi pomiarowe 150 A/1.5 m BASIC, PRO Cęgi pomiarowe 300 A/3 m BASIC, PRO Cęgi pomiarowe 500 A/5 m BASIC, PRO Zasilacz z blokadą ustawień BASIC, PRO Kontrola przepływu gazu (EWR Gas Controller) PRO EWR Uchwyt mocujący BASIC, PRO EWR Wyświetlacz PRO

7 REGULA EWR Monitor pomiarowy REGULA Monitor pomiarowy Monitor pomiarowy Regula służy do pomiaru przepływu gazu oraz natężenia prądu. Komputer przemysłowy oparty na systemie Windows XP pracuje jako stand-alone, czyli całkowicie niezależnie od Regula EWR. Monitor instalowany jest pomiędzy reduktorem gazowym, a źródłem prądu spawania. Wyniki pomiarów przekazywane przez cęgi pomiarowe wyświetlane są w postaci wykresów i mogą być zapisywane na potrzeby dokumentacji. Dane mogą być łatwo przenoszone poprzez zintegrowany interfejs USB Zapis zużycia gazu osłonowego dla danego prądu spawania Legenda: 1.1 Ciśnienie (bar) 1.2 Aktualny przepływ gazu (l/min.) 1.3 Aktualne natażenie prądu Zakres dostawy: 1x Monitor pomiarowy z rysikiem 2 x cęgi pomiarowe (300 A/3 m i 500 A/5 m) 1x Zasilacz 1x Pamieć USB Kompletny zestaw Typ REGULA Monitor pomiarowy z rysikiem, cęgi pomiarowe 300 A/3m oraz 500 A/5 m Indeks Akcesoria Akcesoria Typ Walizka transportowa Zabezpieczenie monitora pomiarowego w czasie transportu Indeks Informacje: Wszystkie nazwy firmowe użyte w katalogu stanowią włąsność danej firmy.. 7
