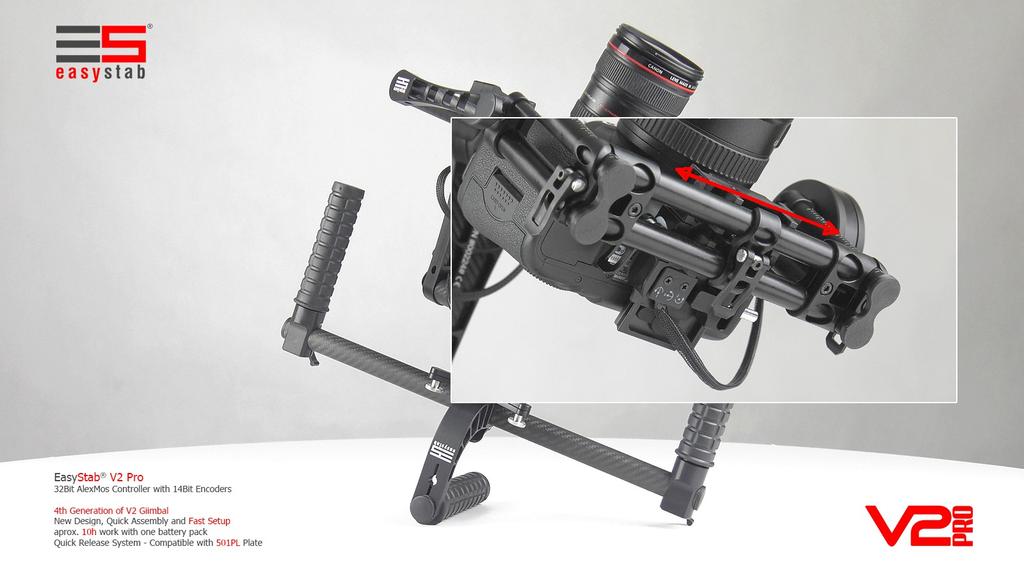

1 Easystab v2 Zasada regulacji model Easystab v2 (i wszystkich jego aktualizacji) przeznaczony jest dla kamer i aparatów do 2,2kg Wyposażony w bardzo precyzyjny bez narzędziowy system regulacji wyważania kamery/aparatu. Pozwala on na bardzo łatwe i szybkie skalibrowanie urządzenia. Konstrukcja może pracować również w trybie do góry nogami tak aby nie zasłaniać monitora podglądowego aparatu czy kamery. Dzięki temu operator nie musi dokładać zewnętrznego monitora. Wykonanie z aluminium. Zasilanie z bardzo wydajnych cel akumulatorów. Kalibracja. Aby stabilizator działał poprawnie należy kamerę lub aparat przykręcić do Szybkozłączki manfrotto 501 i przesówając do przódu lub tyłu tak aby znaleść środek zawisu,następnie ustawiamy aparat obiektywem w górę lub w dół i znowu ustawiamy tak aby aparat zawisł w każdej pozycji bez wyraznego opuszczania się w jedną ze stron.

2

3 (Patrz rys. poniżej z lewej) Kontroler ma zaprogramowane cztery profile pracy które można przełączać poprzez naciskanie (klikanie) czerwonego przycisku. 1 kliknięcie Profil-1 (Zablokowany) 2 kliknięcia Profil-2 (Tryb podążania za ruchem kierownicy góra dół prawo lewo) 3 kliknięcia Profil-3 Tryb podążania tylko lewo prawo ) 4 kliknięcia-- Profil-4 (wyzwalanie skryptów )

4 5 kliknięć -- Profil 5 (Kalibracja żyroskopu ) Stawiamy podstawą aparatu na prostym podłożu i wciskamy 5x w tym momęci silniki się wyłączą a my nie ruszając gimbala czekamy aż uruchomi się ponownie. Po włączeniu gimbal uruchamia się na Profil-2 Ponadto gimbal po zdemontowaniu kierwnicy ma otwór 1/4 cala ( gwint fotograficzny ) do zamocowania gimbala na statywie,kranie kamerowym czy też cablecam lub aucie RC. Istnieje możliwość podłączenia zewnętrznego joysticka do sterowana np. na kranie kamerowym lub monopodzie. Dzięki Przyciskaniu (klikaniu) dźwigni joysticka można zmieniać poszczególne profile oraz funkcje kontrolera tak jak za pomocą głównego czerwonego przycisku do zmiany profili. Opis panelu: pomarańczowego (bateria naładowana) do czerwonego (bateria rozładowana). Z prawej strony dioda zielona. Podczas pracy sygnalizuje aktualnie aktywny profil pojedyncze impulsy profil 1, podwójne-- profil 2, potrójne--- profil 3 itd. Mruga szybko w czasie zmian profili, podczas zatwierdzania zmian w ustawieniach, podczas kalibracji akcelerometru i żyroskopu Dzięki zainstalowanym enkoderom elektronika w czasie pracy odpowiednio dozuje wielkość mocy dla silników. Co daje nam naprawdę długie działanie gimbala. Konfiguracja kontrolera. Stabilizator wyposażony jest w produkowany na zamówienie Easystab kontroler Alexmos 32bit. firmy Basecamelectronics. Zainstalowane oprogramowanie pozwala zmieniać ustawienia i parametry pracy dzięki komunikacji z komputerem z systemami operacyjnymi Windows, Mac, IOS

5 downloads / oraz ze smart-fonem lub tabletem dzięki modułowi bluetooth Odpowiednie aplikacje oraz instrukcje można pobrać na stronie również na stronie downloads / Drivery do komunikacji przez USB można pobrać tu: Gimbaljest wstępnie ustawiony według życzenia klienta. I może przywracać te ustawienia podaczjąc do programu simplebgc32

6 Oczywiście warto zapisać wszystkie ustawienia producenta

7 Przy zastosowaniu mniejszego aparatu bądź kamery może zajść konieczność nieznacznie zmodyfikować ustawienia. Mogą bowiem wystąpić drgania lub przydźwięk silników. W tym celu należy zmienić parametry zaznaczone na zdjęciu. Gdy pojawia się przydźwięk należy zmniejszy Moc i ewentualnie parametr D dla osi PICH

8 Należy pamiętać aby nie ruszać fabrycznych ustawień

9 Instrukcję użytkownika można pobrać ze strony producenta kontrolera by zapoznać się z jego możliwościami i ustawieniami. downloads / Po każdej zmianie należy kliknąć przycisk zapisz na dole z prawej strony. Zmian należy dokonać oddzielnie na każdym używanym profilu. Należy pamiętać że kontroler będzie startował zawsze od profilu który był ostatnio otwarty podczas odłączania od komputera. Dla tego gdy chcemy by to był profil-1 musimy go otworzyć (na górze z prawej strony) nacisnąć ZAPISZ na dole i dopiero wtedy ODŁĄCZ. Easystab Team życzy przyjemnej pracy i super ujęć.
