1 Teczka nr 1 BIURO PROJEKTOWO - USŁUGOWE mgr in. Elbieta Klimek KOSZALIN ul. GRUNWALDZKA 6 tel. (0...94) PROJEKT BUDOWLANY Obiekt: SIE WODOCIGOWA I KANALIZACJI SANITARNEJ Z PRZYŁCZAMI DO DZIAŁEK KATEGORIA OBIEKTU : XXVI Adres: Białogard ul. Curie-Skłodowskiej Dz. nr 611, 569/4 obrb 0017 m. Białogard Inwestor: REGIONALNE WODOCIGI I KANALIZACJA Sp. z o.o. ul. Ustronie Miejskie Białogard PROJEKTOWAŁA: mgr in. Elbieta Klimek OPRACOWAŁ: mgr in. Mariusz Bodnar SPRAWDZIŁA : mgr in. Elbieta Serwatka-Bunio KOSZALIN, MAJ 2017 r.

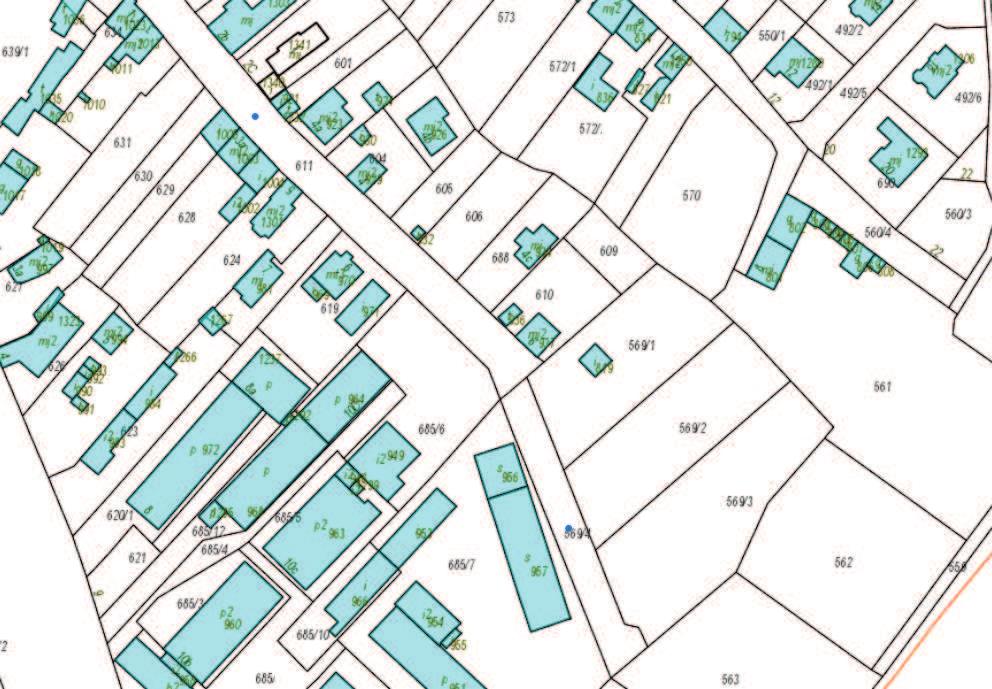

2 2 ZAWARTO OPRACOWANIA I. OPIS TECHNICZNY 1.0 Podstawa opracowania 2.0 Cel i zakres opracowania 3.0 Opis rozwizania projektowego Sie wodocigowa z przyłczami Roboty ziemne Sie kanalizacji sanitarnej z przyłczami 4.0 Uwagi kocowe II. CZ GRAFICZNA 1. Projekt zagospodarowania terenu - skala 1:500 rys. nr 1 2. Profil podłuny sieci wodocigowej z przyłczami - skala 1:100/500 rys. nr 2 3. Profil podłuny sieci kanalizacji sanitarnej z przyłczami - skala 1:100/500 rys. nr 3

3 3 OPIS TECHNICZNY do projektu sieci wodocigowej i kanalizacji sanitarnej z przyłczami do działek w miejscowoci Białogard ul. Curie-Skłodowskiej Dz. nr 611, 569/4 obrb 0017 m. Białogard. 1.0 PODSTAWA OPRACOWANIA - Zlecenie Inwestora. - Rozporzdzenie Ministra Infrastruktury z dnia 14 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie. - Obowizujce normy i przepisy. -Warunki techniczne wydane przez RWiK w Białogardzie z dnia Wypis z miejscowego planu zagospodarowania przestrzennego wydanego przez Burmistrza Białogardu. 2.0 CEL I ZAKRES OPRACOWANIA Celem opracowania jest sie wodocigowa oraz sie kanalizacji sanitarnej z przyłczami do działek w miejscowoci Białogard ul. Curie-Skłodowskiej Dz. nr 611, 569/4 obrb 0017 m. Białogard. Zakres opracowania obejmuje sie wodocigow oraz sie kanalizacji sanitarnej wraz z przyłczami w miejscowoci Białogard ul. Curie-Skłodowskiej Dz. nr 611, 569/4 obrb 0017 m. Białogard. 3.0 OPIS PRZYJTYCH ROZWIZA Sie wodocigowa z przyłczami Sie wodocigow projektuje si od istniejcego wodocigu w110 przechodzcego przez działk nr 611. Sie wykona z rur polietylenowych PE HD 100 PN 10 o rednicy de 110 x 6.6mm szeregu SDR 17 na cinienie 1,00 MPa. Kocówk projektowanego odcinka sieci wodocigowej naley zalepi zalepk elektrooporow. Przyłcza wodocigowe projektuje si od projektowanej sieci PE de 110x6.6mm do granicy działek przy których naley je zalepi zalepkami elektrooporowymi. Przyłcza wykona z rur polietylenowych PE-HD 100 o rednicy de40x2.4mm szeregu SDR 17 na cinienie 1,00 MPa. Włczenie projektowanej sieci do istniejcej sieci w110w punkcie W1 za pomoc wzła wg. rys. nr 2. (trójnik z eliwa sferoidalnego DN100/100/100 z dwiema mikkouszczelniajcymi zasuwami klinowymi z gładkim i wolnym przelotem, krótk). Włczenie przyłczy do projektowanego wodocigu wykona za pomoc uniwersalnej opaski do nawierce DN 110/40 z zasuw do przyłczy domowych Zaprojektowano hydrant p.po. HP DN 80 nadziemny zgodnie z norm PN-71/B Wydajno hydrantu 10 l/s. Cinienie 0,2MPa. Zastosowano mikkouszczelniajc zasuw klinow z gładkim i wolnym przelotem DN80.

4 4 Włczenie do projektowanej sieci wodocigowej poprzez trójnik redukcyjny elektrooporowy PE de 110/90. Zagłbienie sieci wodocigowej przy istniejcym wodocigu 1,60m. Spadki i długoci sieci wodocigowej i przyłcza podano na profilu rys. 2. Jako dodatkow armatur naley zastosowa obudow do zasuwy, skrzynk eliwn nad obudow oraz tabliczk na oznakowanie zasuwy- emaliowana, metalowa Roboty ziemne Roboty ziemne wykona mechaniczne oraz w miejscach kolizyjnych wykona rcznie. Sie i przyłcza układa na podsypce z piasku gr. 15cm, nastpnie obsypa piaskiem oraz zasypa gruntem rodzimym. Tras oznakowa tam sygnalizacyjno-ostrzegawcz /kolor niebieski/ z wkładk metaliczn na wysokoci 20 cm nad rurocigiem sieci i przyłczy. Po ułoeniu sieci i przyłczy w stanie odkrytym wykona prób cinieniow (8at) przez 30min. (w obecnoci właciciela wodocigu) zgodnie z instrukcj montaow dla rur PE, a nastpnie zgłosi do odbioru technicznego. Uwaga: - Po wykonaniu robót montaowych, przed zasypaniem sieci i przyłczy naley zgłosi do odbioru. - Sie wodocigowa i przyłcza w stanie odkrytym podlegaj odbiorowi geodezyjnemu przez uprawnionego geodet Sie kanalizacyjna z przyłczami. Projektuje si sie kanalizacji sanitarnej z przyłczami. Sie kanalizacyjn wykona z rur 200/5,9 PVC-U lite klasa S SDR34; SN8, przyłcza kanalizacji sanitarnej wykona z rur 160/4,7 PVC-U lite klasa S SDR34; SN8. Studzienki SK1 SK4 wykona jako plastikowe PVC o rednicy DN/ID600 z włazem eliwnym klasy D400 o rednicy DN600. Dno studni SK1, SK2, SK3, SK4 z prefabrykowan kinet. Krgi betonowe łczone na uszczelk gumowa. Studnie SK1, SK2, SK3, naley wykona jako studnie przelotowe, dodatkowo studni SK4 naley wykona jako przelotow z moliwoci dalszego prowadzenia sieci kanalizacji ciekowej. Roboty ziemne wykona mechaniczne oraz w miejscach kolizyjnych wykona rcznie. Rury układa na podsypce z piasku gr. 15cm, nastpnie obsypa piaskiem i zasypa gruntem rodzimym. Spadki oraz głboko ułoenia przewodu kanalizacji ciekowej podano na profilu rys. nr 3. Odcinek, gdzie przykrycie jest mniejsze ni 0,8m naley ociepli warstw ulu i papy mrozoodpornej.

5 5 Uwaga: - Po wykonaniu robót montaowych, przed zasypaniem sieci i przyłcza naley zgłosi do odbioru. - Sie kanalizacji sanitarnej i przyłcze w stanie odkrytym podlegaj odbiorowi geodezyjnemu przez uprawnionego geodet. 4.0 Uwagi ko cowe - Cały zakres wykona zgodnie z projektem budowlanym. - Cało instalacji wykona zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montaowych cz.ii - instalacje sanitarne i przemysłowe. - Wszystkie prace wykona zgodnie z obowizujcymi normami i przepisami BHP. Opracowała: mgr in. Elbieta Klimek

6 6 OKRELENIE OBSZARU ODDZIAŁYWANIA OBIEKTU Obszar oddziaływania obiektu to teren w otoczeniu projektowanych obiektów budowlanych (sieci wodocigowej, kanalizacji sanitarnej oraz przyłcza wodocigowe i kanalizacji sanitarnej) wyznaczony na podstawie przepisów odrbnych, wprowadzajcych zwizane z tym przedsiwziciem ograniczenia w zagospodarowaniu tego terenu. Dokonano analizy przepisów pod ktem ustalenia, czy projektowane obiekty swoim usytuowaniem i gabarytami bd wpływały na ssiednie nieruchomoci. Odcinek sieci wodocigowej, kanalizacji sanitarnej oraz przyłcza wodocigowe i kanalizacji sanitarnej projektuje si na działkach: - 611, 569/4, działki Urzdu Miasta Białogard Obszar oddziaływania inwestycji obejmuje wyłcznie w/w działki. Uzasadnienie: - sieci i przyłcza budowane bd na działkach drogowych, a wic wykopy oraz ułoenie rur kanalizacyjnych i wodocigowych prowadzone bdzie w tych działkach - po zakoczeniu wykopów teren zostanie zniwelowany i uporzdkowany. Okrelenie zakresu oddziaływani okrelono na podstawie przepisów : - Rozporzdzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie ( Dz.U.Nr 75.poz.69z póniejszymi zmianami) - Rozporzdzenie Ministra Gospodarki z dnia 26 kwietnia 2013r w sprawie warunków technicznych jakim powinny odpowiada sieci gazowe ( DZ.U. z2013r,poz 640). -- Rozporzdzenie Ministra Infrastruktury z dnia 6lutego 2003r w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych ( Dz.U.2003r nr 47. Poz 401). - Rozporzdzenie Ministra Infrastruktury z dnia 26 padziernika 2005r w sprawie warunków technicznych, jakim powinny odpowiada telekomunikacyjne obiekty budowlane i ich usytuowanie ( Dz. U. z 2003rNr207, poz.2016 z póniejszymi zmianami) mgr in. E. Klimek

7

8

9
