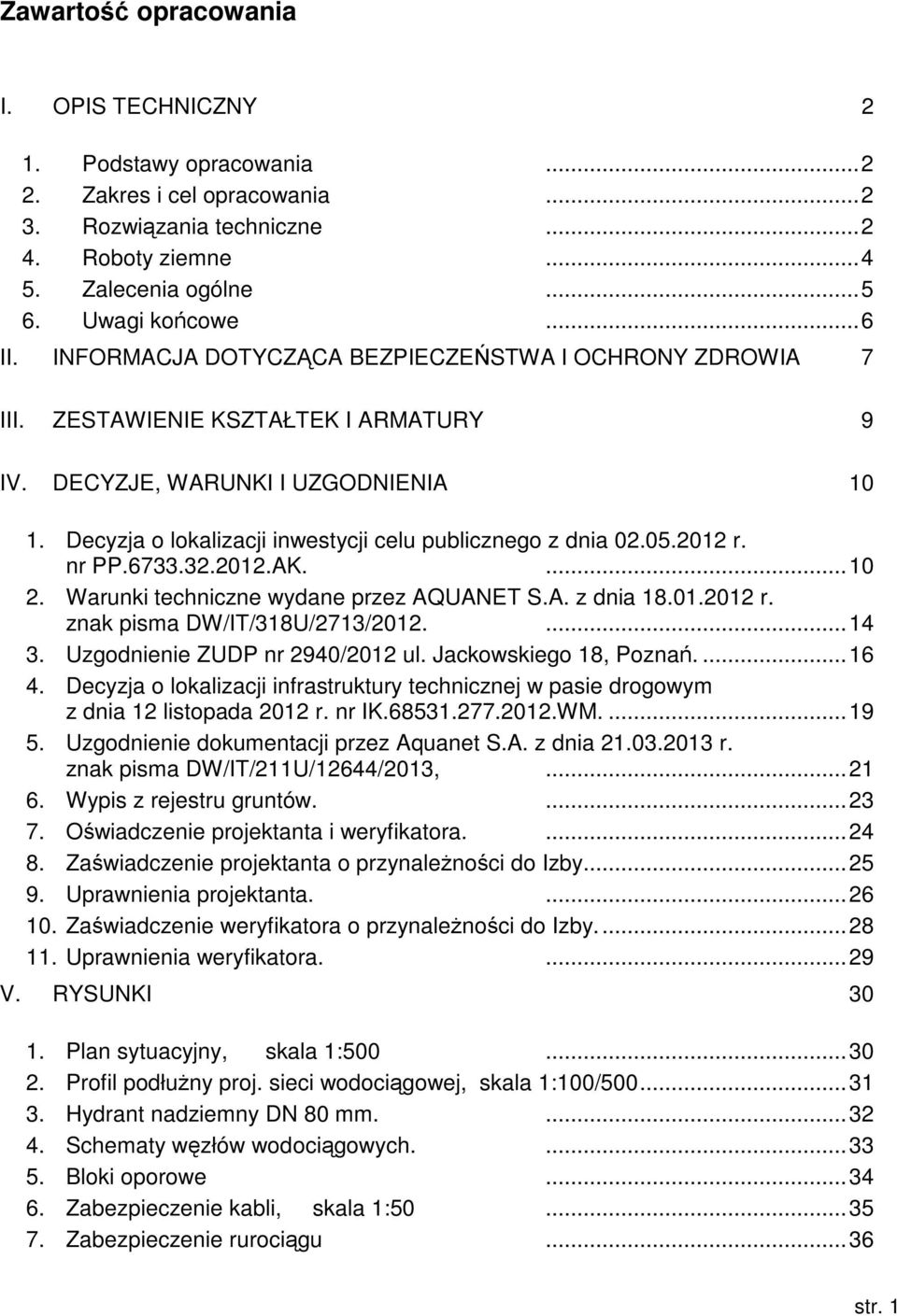

1 Zawarto opracowania I. OPIS TECHNICZNY 2 1. Podstawy opracowania Zakres i cel opracowania Rozwizania techniczne Roboty ziemne Zalecenia ogólne Uwagi kocowe... 6 II. INFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA 7 III. ZESTAWIENIE KSZTAŁTEK I ARMATURY 9 IV. DECYZJE, WARUNKI I UZGODNIENIA Decyzja o lokalizacji inwestycji celu publicznego z dnia r. nr PP AK Warunki techniczne wydane przez AQUANET S.A. z dnia r. znak pisma DW/IT/318U/2713/ Uzgodnienie ZUDP nr 2940/2012 ul. Jackowskiego 18, Pozna Decyzja o lokalizacji infrastruktury technicznej w pasie drogowym z dnia 12 listopada 2012 r. nr IK WM Uzgodnienie dokumentacji przez Aquanet S.A. z dnia r. znak pisma DW/IT/211U/12644/2013, Wypis z rejestru gruntów Owiadczenie projektanta i weryfikatora Zawiadczenie projektanta o przynalenoci do Izby Uprawnienia projektanta Zawiadczenie weryfikatora o przynalenoci do Izby Uprawnienia weryfikatora V. RYSUNKI 1. Plan sytuacyjny, skala 1: Profil podłuny proj. sieci wodocigowej, skala 1:100/ Hydrant nadziemny DN 80 mm Schematy wzłów wodocigowych Bloki oporowe Zabezpieczenie kabli, skala 1: Zabezpieczenie rurocigu str. 1

2 I. OPIS TECHNICZNY 1. Podstawy opracowania a) Plan sytuacyjno wysokociowy, b) Decyzja o lokalizacji inwestycji celu publicznego z dnia r. nr PP AK, c) Warunki techniczne wydane przez AQUANET S.A. z dnia r. znak pisma DW/IT/318U/2713/2012, d) Decyzja o lokalizacji infrastruktury technicznej w pasie drogowym z dnia r. nr IK WM, e) Uzgodnienie ZUDP nr 2940/2012 ul. Jackowskiego 18, Pozna. f) Uzgodnienie dokumentacji przez AQUANET S.A. z dnia r. znak pisma DW/IT/211U/12644/2013, g) Obowizujce normy i wytyczne projektowe. h) Wizje lokalne. i) Uzgodnienia z inwestorem. 2. Zakres i cel opracowania Dokumentacja projektowa zawiera opracowanie budowy odcinka sieci wodocigowej, w nawizaniu do istniejcych wodocigów w ul. Jarzynowej z rur PVC o rednicy Dz 160 mm (dz. nr 3066), oraz w ul. Strzałowej z rur PVC o rednicy Dz 110 mm (dz. nr 2567). Projektowana sie wodocigowa o długoci ok. 320 mb wykonana zostanie z rur PE 100 PN10 SDR17 - Dz 125 x 7,4 i przebiega bdzie w ul. Bukowej w granicach dz. 3066, 3079, 3078/19, 2565/1 i Celem inwestycji jest rozbudowa sieci wodocigowej umoliwiajca zaopatrzenie w wod do celów przeciwpoarowych i zasilania w wod ssiednich działek budowlanych o nr geodezyjnych 3078/7, 3078/8, 3078/9 i 3078/10. Zakres projektu dotyczy budowy trzech odcinków sieci. Pierwszy, główny odcinek bdzie odcinkiem łczcym istniejce odcinki sieci wodocigowej w ul. Jarzynowej, dz z rur PVC o rednicy 160 mm i w ul. Strzałowej dz z rur PVC o rednicy 110 mm i przebiega bdzie przez dz i 2565/1. Pozostałe dwa odcinki bd przebiega w granicach dz. 3078/19. Na kocach odcinka zlokalizowanego na dz. 3078/19 przewidziano budow hydrantów nadziemnych koczcych projektowany odcinek. 3. Rozwizania techniczne Sie wodocigowa Zgodnie z wydanymi przez AQUANET S.A. warunkami technicznymi naley wybudowa w ul. Bukowej odcinki sieci wodocigowej z rur PE - Dz 125 mm. str. 2

3 Nowobudowany odcinek sieci wykona naley z rur PE 100 PN ,4 mm. Podłczenie do istniejcej sieci Ø160 mm uzyskane zostanie poprzez zainstalowanie na istniejcym rurocigu trójnika z eliwa sferoidalnego z kołnierzem stalowym DN150/100 mm (wzeł W1) zabezpieczonego fabrycznie wewntrzn i zewntrzn powłok z farby epoksydowej, nakładan metod proszkow, o gruboci minimum 250 m, za podłczenie do istniejcej sieci Ø110 mm uzyskane zostanie poprzez zainstalowanie na istniejcym rurocigu trójnika z eliwa sferoidalnego z kołnierzem stalowym DN100/100 mm (wzeł W6) zabezpieczonego fabrycznie wewntrzn i zewntrzn powłok z farby epoksydowej, nakładan metod proszkow, o gruboci minimum 250 m. Powysze wymagania spełnia armatura nastpujcych firm: HAWLE, AVK, JAFAR, AKWA. Kolejne odcinki projektowanej sie wodocigowej z rur PE 100 PN ,4 mm powinny by łczone poprzez zgrzewanie doczołowe. Na sieci zaprojektowano armatur oraz kształtki wykonane z eliwa sferoidalnego zabezpieczonego fabrycznie wewntrzn i zewntrzn powłok z farby epoksydowej, nakładan metod proszkow, o gruboci minimum 250 m. Powysze wymagania spełnia armatura nastpujcych firm: HAWLE, AVK, JAFAR, AKWA. Na kocówkach sieci (dz. 3078/19) zaprojektowano hydranty nadziemne o rednicy Ø 80 mm, z mikkim uszczelnieniem grzyba. Hydranty zaprojektowano na trójniku kołnierzowym Ø 100/80 mm (wzły W9 i W10). Bezporednio za trójnikiem naley zamontowa zasuw kołnierzow Ø 80mm, a nastpnie króciec kołnierzowy długoci minimum 1000mm. Dopuszcza si stosowani hydrantów firmy HAWLE, AVK, JAFAR. Przy połczeniach kołnierzowych stosowa stalowe ruby, nakrtki, podkładki, z oryginalnym zabezpieczeniem antykorozyjnym, wykonanym przez producenta i uywa kluczy dynamometrycznych. Skrzynki uliczne do zasuw powinny by sztywne, wg normy DIN 4056, o rednicy Ø min 150 mm i wysokoci min 270 mm. Teren wokół skrzynek naley umocni np. za pomoc prefabrykowanych płyt betonowych lub kostki brukowej. Stosowane obudowy do zasuw powinny by teleskopowe. Rury układa na 10 cm warstwie podsypki piaskowej i zasypa 30 cm warstw piasku, na której naley ułoy tam lokalizacyjn koloru niebieskiego. Pod wodocigiem układa drut miedziany Dy 1,0 mm 2. Drut naley wyprowadzi pod skrzynk uliczn do zasuw i przymocowa do obudowy. Po ułoeniu, przewody wodocigowe podda próbie szczelnoci na warto 1,5 cinienie robocze w cigu 30 min. Cinienie próby min. 1,0 MPa. Po uzyskaniu str. 3

4 pozytywnego wyniku próby szczelnoci, sie naley podda płukaniu na maksymalny wypływ wody w czasie 30 min. Badanie szczelnoci przewodów wodocigowych naley przeprowadzi w oparciu o PN-B Wodocigi Przewody zewntrzne Wymagania i badania oraz zgodnie z informacjami technicznymi producenta rur. Sie moe by dopuszczona do eksploatacji, jeeli wyniki bada fizykochemicznych i bakteriologicznych wody z właciwej jednostki badawczej wyka jej przydatno do spoycia. Po zakoczeniu dezynfekcji przewody naley ponownie podda płukaniu. Płukanie sieci wodocigowej moe si odbywa wyłcznie przy uyciu urzdzenia pomiarowego pobranego w Wydziale Eksploatacji Sieci Wodocigowej Aquanet S.A. Pozna ul. Pitkowska 117/119. Termin płukania sieci naley zgłosi pisemnie w Aquanet S.A. z 7 mio dniowym wyprzedzeniem (adres j.w.). Termin montau i demontau urzdzenia pomiarowego naley zgłosi pisemnie i uzgodni w Aquanet S.A. (adres j.w.). Oznaczenie uzbrojenia na przewodach wodocigowych dokonuje si za pomoc tablic tworzywowych umieszczonych na istniejcych trwałych obiektach budowlanych lub specjalnych słupkach, na wysokoci ok. 2 m nad terenem, w miejscach widocznych, w odległoci nie wikszej ni 5 m od oznaczonego uzbrojenia. Tablice powinny by koloru białego a cyfry i litery koloru niebieskiego. Tablice z wciskanymi literami. Wykonanie sieci powinno by zgodne z opracowaniem "Standardy materiałowe obiektów i urzdze wodocigowych stosowanych na sieciach wodocigowych w obszarze działania AQUANET S.A.", oraz z wytycznymi "PROJEKTOWANIE, WYKONAW- STWO SIECI WODOCIGOWYCH I KANALIZACYJNYCH ORAZ PRZYŁCZY - WYMAGANIA OGÓLNE AQUANET SA, Pozna, stycze 2013 r. (dostpne na stronie 4. Roboty ziemne Wykopy wykona zgodnie z norm BN 83/ Roboty ziemne przewody podziemne. Wykopy prowadzimy, jako wskoprzestrzenne z szalowaniem. Rurocig naley montowa na suchym podłou z zagszczonego piasku o wysokoci 10 cm. Po ułoeniu rur naley wykona warstw ochronn z piasku o wysokoci 30 cm ponad wierzch rury. Obsypk starannie ubi, zasypywanie i ubijanie wykona warstwowo. Współczynnik zagszczenia zasypki 1,0 w skali Proctora. Nad wodocigiem odległoci ca 30 cm naley ułoy tam lokalizacyjn koloru niebieskiego. Pod wodocigiem naley ułoy drut miedziany Dy 1,0 mm 2. Drut naley wyprowadzi pod skrzynk uliczn do zasuw i przymocowa do obudowy. str. 4

5 Odkryte urzdzenia podziemne naley zabezpieczy na czas wykonywania robót i pozostawi w ziemi w stanie nienaruszonym po zakoczeniu robót. W rejonie istniejcego uzbrojenia roboty wykonywa rcznie z zastosowaniem metody próbnego wykopu celem ich szczegółowego zlokalizowania. Wykop otwarty zabezpieczy na czas prowadzenia robót. Po wykonaniu robót w obrbie pasa drogowego naley przywróci nawierzchni do stanu pierwotnego. Naley uzyska potwierdzenie od wszystkich włacicieli działek, przez które przechodziła inwestycja o przywróceniu terenu do stanu pierwotnego i braku zastrzee z ich strony. 5. Zalecenia ogólne Wszelkie prace wykonywa zgodnie z niniejszym projektem, ustaleniami ZUD i Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montaowych zeszyt nr 3 Sieci wodocigowe. Warszawa wydanie wrzesie Rzdne sieci w miejscu włczenia przyłcza oraz w miejscu skrzyowania z innym uzbrojeniem sprawdzi na budowie. Szczegółowy przebieg istniejcego uzbrojenia podziemnego naley ustali na podstawie próbnych przekopów. Prace ziemne w miejscu zblie i skrzyowa z istniejcym uzbrojeniem wykonywa rcznie. Na 7 dni przed przystpieniem do robót wykonawca powiadamia wszystkich uytkowników uzbrojenia podziemnego i obiektów naziemnych o terminie rozpoczcia prac. Przewody układa w wykopie zgodnie z BN 83/ Roboty ziemne- przewody podziemne. Do montau stosowa wyłcznie materiały posiadajce decyzj o dopuszczeniu do stosowania w budownictwie lub aprobat techniczn (art. 10 ustawy z dnia 07 lipca 1994 r. Prawo Budowlane). Wykopy oznakowa i zabezpieczy zgodnie z przepisami BHP. Przy prowadzeniu robót w pasie drogowym, na podstawie zgody administratora ulicy, na wykonawcy spoczywa obowizek oznakowania robót oraz zabezpieczenia wykopu zgodnie z obowizujcymi przepisami BHP. Na czas realizacji inwestycji zabezpieczy przejcia dla pieszych i dojazd do posesji. Zajmujcy pas drogowy odpowiada za stan bezpieczestwa i ponosi całkowit odpowiedzialn cywiln wobec osób trzecich z tytułu szkód mogcych zaistnie na tym terenie i w zwizku z tymi robotami. str. 5

6 Teren po zakoczeniu robót przywróci do stanu pierwotnego. 6. Uwagi kocowe Na wykonanie sieci wodocigowej naley uzyska pisemn zgod AQUANET S.A., do wniosku naley dołczy: nr uzgodnienia dokumentacji projektowej w AQUANET S.A., nr uzgodnienia ZUDP, nr pozwolenia na budow, dane zakładu koncesjonowanego, który bdzie wykonywa sie wodocigow, dane geodety, dane kierownika budowy, dane inspektora nadzoru. Przed przystpieniem do robót Inwestor zobowizany jest: o terminie realizacji sieci wodocigowej powiadomi z minimum 5-dniowym wyprzedzeniem Pogotowie Techniczne ul. Pitkowska 117/119 w Poznaniu, Sie w stanie odkrytym naley zgłosi do: odbioru technicznego przez AQUANET S.A. (Inwestor lub Wykonawca z 5-dniowym wyprzedzeniem powinien zgłosi sie w stanie odkrytym do odbioru pod nr tel ) Realizacja przyłczy bdzie moliwa po wykonaniu i odbiorze sieci wodocigowej. Opracował: mgr in. Jarosław Dymalski str. 6

7 II. INFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA Zakres robót dla całego zamierzenia budowlanego oraz kolejno realizacji poszczególnych obiektów. Zakres robót przedmiotowej inwestycji obejmuje wykonanie odcinka sieci wodocigowej w ul. Bukowej w nawizaniu do istniejcych wodocigów w ul. Jarzynowej z rur PVC o rednicy Dz 160 mm (dz. 3066), oraz w ul. Strzałowej z rur PVC o rednicy Dz 110 mm (dz. 2567). Projektowana sie wodocigowa o długoci ok 320 mb wykonana zostanie w celu przesyłu wody na cele ppo. i socjalno bytowe. Projektowany wodocig na dz. 2567, 2565/1, 3066, 3078/19 i 3079 ma za zadanie: - bezkolizyjne doprowadzenie wody z istniejcych sieci wodocigowych w ul. Jarzynowej i ul. Strzałowej do posesji zlokalizowanych w obrbie inwestycji, - posiada tak nono i zagłbienie, aby nie nastpiło uszkodzenie lub zniszczenie rur od obcie statycznych i dynamicznych oraz nie wystpiły zakłócenia w przepływie wody spowodowane ich ozibieniem przez ujemne temperatury zewntrzne, - kolejno realizacji poszczególnych etapów niniejszej inwestycji bdzie zgodna z metodologi i harmonogramem rzeczowym, opracowanym przez wykonawc robót wybranego przez Inwestora, uwzgldniajcym jego moce przerobowe oraz zaplecze sprztowe. Wykaz istniejcych obiektów budowlanych. W ul. Bukowej w Mosinie gm. Mosina istnieje kanalizacja sanitarna o rednicy Ø 200 mm. Dokładne rzdne oraz dokładny przebieg s znane. Pomimo tego rzdne naley sprawdzi na etapie budowy. Na terenie pobocza drogi ul. Bukowej znajduj si sie gazowa niskiego cinienia o rednicy Ø 63 mm oraz kabel oznaczony na mapach jako tma1. Na terenie pobocza drogi Strzałowej znajduje si równie linia napowietrzna owietleniowa. Słupy linii napowietrznej naley zabezpieczy na czas prowadzenia robót. Linia powinna by na okres prac wyłczona. Wskazanie elementów zagospodarowania działki lub terenu, które mog stworzy zagroenie bezpieczestwa i zdrowia ludzi. W zwizku z tym i charakter i sposób inwestycji oraz lokalizacja projektowanego wodocigu dz. 2567, 2565/1, 3066, 3078/19 i 3079, pozwalaj przypuszcza i na przedmiotowym odcinku nie wystpi elementy stanowice zagospodarowanie tego terenu, które mog stworzy zagroenie bezpieczestwa i zdrowia ludzi, pod warunkiem zachowania naleytej ostronoci i przestrzegania przepisów BHP w stosunku do istniejcego w/w uzbrojenia terenu. str. 7

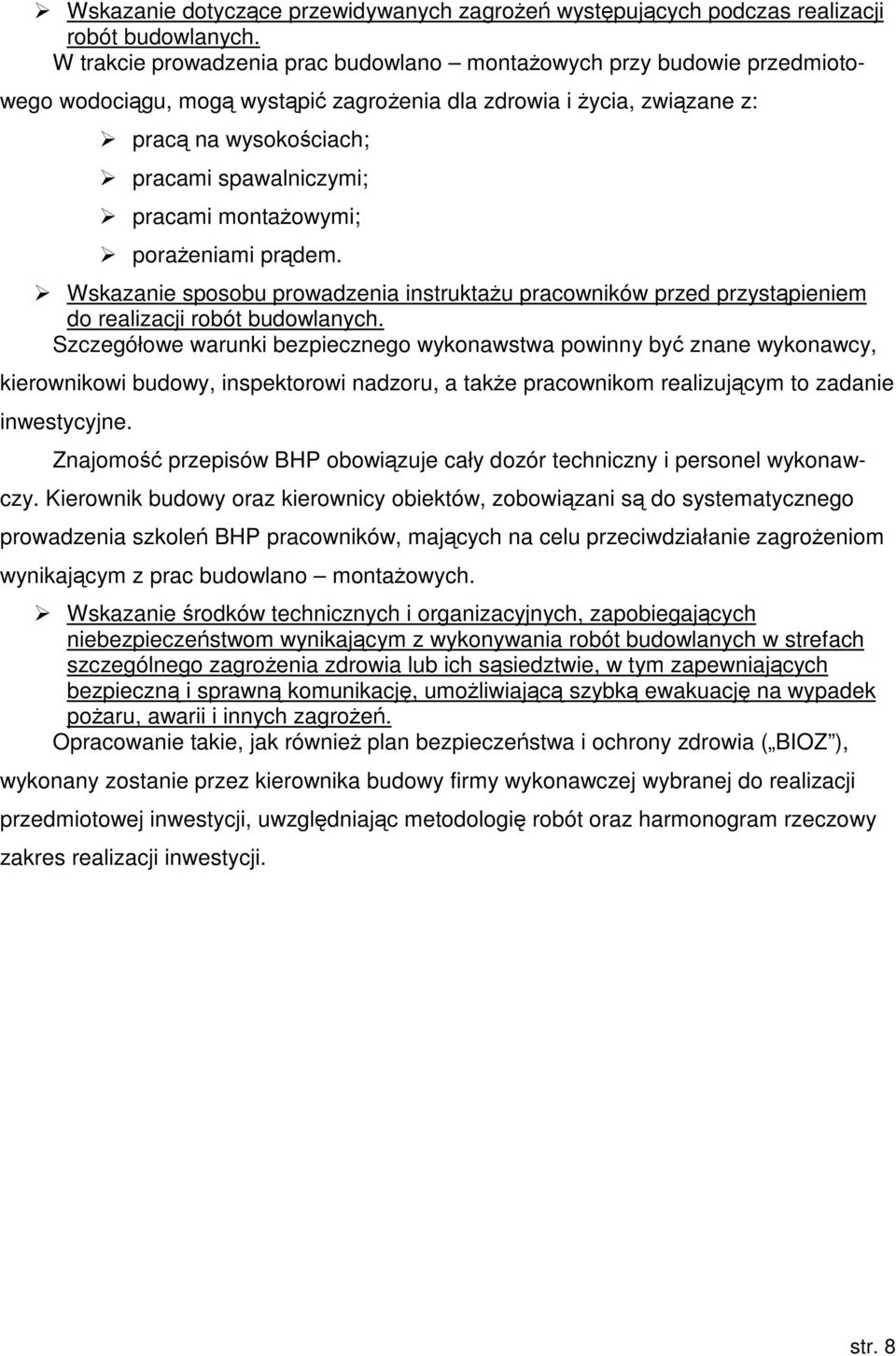

8 Wskazanie dotyczce przewidywanych zagroe wystpujcych podczas realizacji robót budowlanych. W trakcie prowadzenia prac budowlano montaowych przy budowie przedmiotowego wodocigu, mog wystpi zagroenia dla zdrowia i ycia, zwizane z: prac na wysokociach; pracami spawalniczymi; pracami montaowymi; poraeniami prdem. Wskazanie sposobu prowadzenia instruktau pracowników przed przystpieniem do realizacji robót budowlanych. Szczegółowe warunki bezpiecznego wykonawstwa powinny by znane wykonawcy, kierownikowi budowy, inspektorowi nadzoru, a take pracownikom realizujcym to zadanie inwestycyjne. Znajomo przepisów BHP obowizuje cały dozór techniczny i personel wykonawczy. Kierownik budowy oraz kierownicy obiektów, zobowizani s do systematycznego prowadzenia szkole BHP pracowników, majcych na celu przeciwdziałanie zagroeniom wynikajcym z prac budowlano montaowych. Wskazanie rodków technicznych i organizacyjnych, zapobiegajcych niebezpieczestwom wynikajcym z wykonywania robót budowlanych w strefach szczególnego zagroenia zdrowia lub ich ssiedztwie, w tym zapewniajcych bezpieczn i sprawn komunikacj, umoliwiajc szybk ewakuacj na wypadek poaru, awarii i innych zagroe. Opracowanie takie, jak równie plan bezpieczestwa i ochrony zdrowia ( BIOZ ), wykonany zostanie przez kierownika budowy firmy wykonawczej wybranej do realizacji przedmiotowej inwestycji, uwzgldniajc metodologi robót oraz harmonogram rzeczowy zakres realizacji inwestycji. str. 8

9 III. ZESTAWIENIE KSZTAŁTEK I ARMATURY Symbol / L.p. Nazwa (materiał) rednica Ilo nr katalogowy [-] [-] [-] [mm] [szt./m] 1 Zasuwa koł. typ E2 z mikkim uszczelnieniem klina, z gładkim i wolnym przelotem, krótka 4000E2 DN Zasuwa koł. typ E2 z mikkim uszczelnieniem klina, z gładkim i wolnym przelotem, krótka 4000E2 DN Trójnik kołnierzowy DN 150/ Trójnik kołnierzowy DN 100/ Trójnik kołnierzowy DN 100/ Nasuwka PVC Dz Nasuwka PVC Dz Króciec kołnierzowy do rur PVC DN Króciec kołnierzowy do rur PVC DN Króciec dwukołnierzowy FF, L=1000 mm 530 DN 80 2 Kolano dwukołnierzowe ze stopk 5045 DN 80 2 Kołnierz lepy epoksydowany DN Hydrant nadziemny lub podziemny DN 80 2 Łuk PE, 4,0º DN Łuk PE, 6,5º DN Łuk PE, 21,0º DN Łuk PE, 40,0º DN Łuk PE, 50,0º DN Łuk PE, 90,0º (lub kolano elektrooporowe PE) DN Skrzynka sztywna uliczna do zasuw Skrzynka sztywna uliczna do hydrantów Obudowa teleskopowa do zasuw 1,3-1,8 m DN Obudowa teleskopowa do zasuw 1,3-1,8 m 9500E2 DN Tuleja kołnierzowa PE100 PN10 Dz 125 mm DN Kołnierz stalowy galwanizowany PN10 DN Uszczelka gumowa do połcze kołnierzowych PN10 DN Rura PE100 PN10 SRD17 Dz 125 x 7,4 325,15 19 Tama identyfikacyjna koloru niebieskiego 325,15 20 Drut lokalizacyjny Dy = 1,0 mm 2 325,15 str. 9
