1 Z funkcją System kapilarnej chromatografii gazowej Shimadzu

2 GC Plus ponownie podniósł poprzeczkę w kategorii prędkości, dokładności i precyzji!

3 Z funkcją SYSTEM KAPILARNEJ CHROMATOGRAFII GAZOWEJ Shimadzu GC-2010 Plus to nowa generacja najwyższej jakości urządzeń do kapilarnej chromatografii gazowej, wyznaczająca nowe limity czułości analizy śladowej, szybkich zastosowań GC oraz prostoty i niezawodności pracy. Funkcja zaawansowanej technologii przepływu Advanced Flow Technology (AFT) pozwala rozszerzyć zakres zastosowań aparatury zapewniając wielowymiarową chromatografię gazową, kapilarne wymywanie zwrotne (backflush) i inne specjalne zastosowania przepływu. Technologia AFT pozwala również zredukować czas analizy, poprawia rozdzielczość chromatograficzną oraz możliwość przygotowania konfiguracji dla różnych zastosowań bez wpływu na funkcjonalność. Nowa linia detektorów, poza najwyższą na rynku czułością, zapewnia także najwyższą jakość danych w szerokim zakresie zastosowań. Advanced Flow Technology System wielowymiarowy System wymywania zwrotnego System rozdziału detektorów Najwyższa czułość Detektory o najwyższej czułości w swojej klasie* Zwiększona wydajność Szybka analiza System wymywania zwrotnego Szybkie chłodzenie i ogrzewanie pieca Funkcja redukcji zużycia gazu Najwyższa powtarzalność Tryb stałej prędkości liniowej gazu nośnego System podwójnego dozowania Zarządzanie danymi [GCsolution] Prosta obsługa Zwiększona wydajność Zgodność z GLP/GMP Zgodność sieciowa Prosta obsługa Duży wyświetlacz LCD Funkcje automatycznej diagnostyki Zastosowania Analiza pirolityczna System dozowania fazy ciekłej / headspace / analizy SPME System pirolizy Symulowana analiza destylacji Analiza PONA Spis treści Str Advanced Flow Technology Str Zarządzanie danymi Str Najwyższa czułość Str Prosta obsługa Str Zwiększona wydajność Str Systemy zastosowań *wg wyników ankiety z kwietnia 2009

4 Advanced Flow Technology Technologia zaawansowanego przepływu Advanced Flow Technology to rozwiązanie Shimadzu zapewniające najwyższą skuteczność rozdziału i wydajność dla zastosowań, w których wykorzystywane są złożone matryce próbek. Wyższa wydajność osiągana jest dzięki wysokiej precyzji technologii Advanced Flow Control (AFC) w modelu GC-2010 Plus. Advanced Flow Technology - większa skuteczność rozdziału Wielowymiarowe systemy GC/GCMS MDGC/GCMS-2010 Wielowymiarowe systemy GC/GCMS zapewniają rozdział z zastosowaniem dwóch kolumn o różnej selektywności chromatograficznej. Jeżeli związki nie ulegną pełnemu rozdzieleniu na pierwszej kolumnie, mogą być selektywnie wprowadzone (frakcja o wąskim zakresie wrzenia) do drugiej kolumny o innej selektywności. Zapewnia to stopień rozdziału chromatograficznego na skalę niemożliwą do uzyskania w analizie jednokolumnowej. Ponadto, precyzyjna technologia przełączania przepływu z cyfrowym regulatorem przepływu o wysokiej precyzji, zapewnia analizę frakcji o wąskim zakresie przy najwyższym poziomie odtwarzalności wymaganym od złożonych układów kapilarnych GC. Przełączanie - schemat przepływu Detektor Monitor detektora 2-gi Schemat przepływu w trybie gotowości Monitor detektora Detektor 2-gi Schemat przepływu w trybie frakcjonowania Tryb gotowości Ciśnienie ( P2) Zawór Ciśnienie P- P2 Kolumna 2 Ciśnienie = P Ciśnienie ( P1) Tryb frakcjonowania Ciśnienie P- P1 Ciśnienie P- P2 Kolumna 1 Próbka Kolumna 2 Ciśnienie ( P2) Zawór Ciśnienie = P Ciśnienie ( P1) Ciśnienie P- P1 Kolumna 1 Próbka Przełączanie typu Multi-Deans Dotychczas, wielowymiarowa chromatografia gazowa była realizowana z wykorzystaniem mechanizmu przełączania typu Dean. System ten sprawia szereg problemów, m. in. charakteryzuje się zmniejszoną prędkością regeneracji i wahaniem czasu retencji po przełączeniu kolumn. System MDGC/GCMS-2010 obejmuje mechanizm przełączania typu Multi-Dean redukujący prawdopodobieństwo wahań czasu retencji składników wymywanych po przełączeniu kolumny, nawet w przypadku kilkukrotnego przełączania. 1 st DET 1 st DET

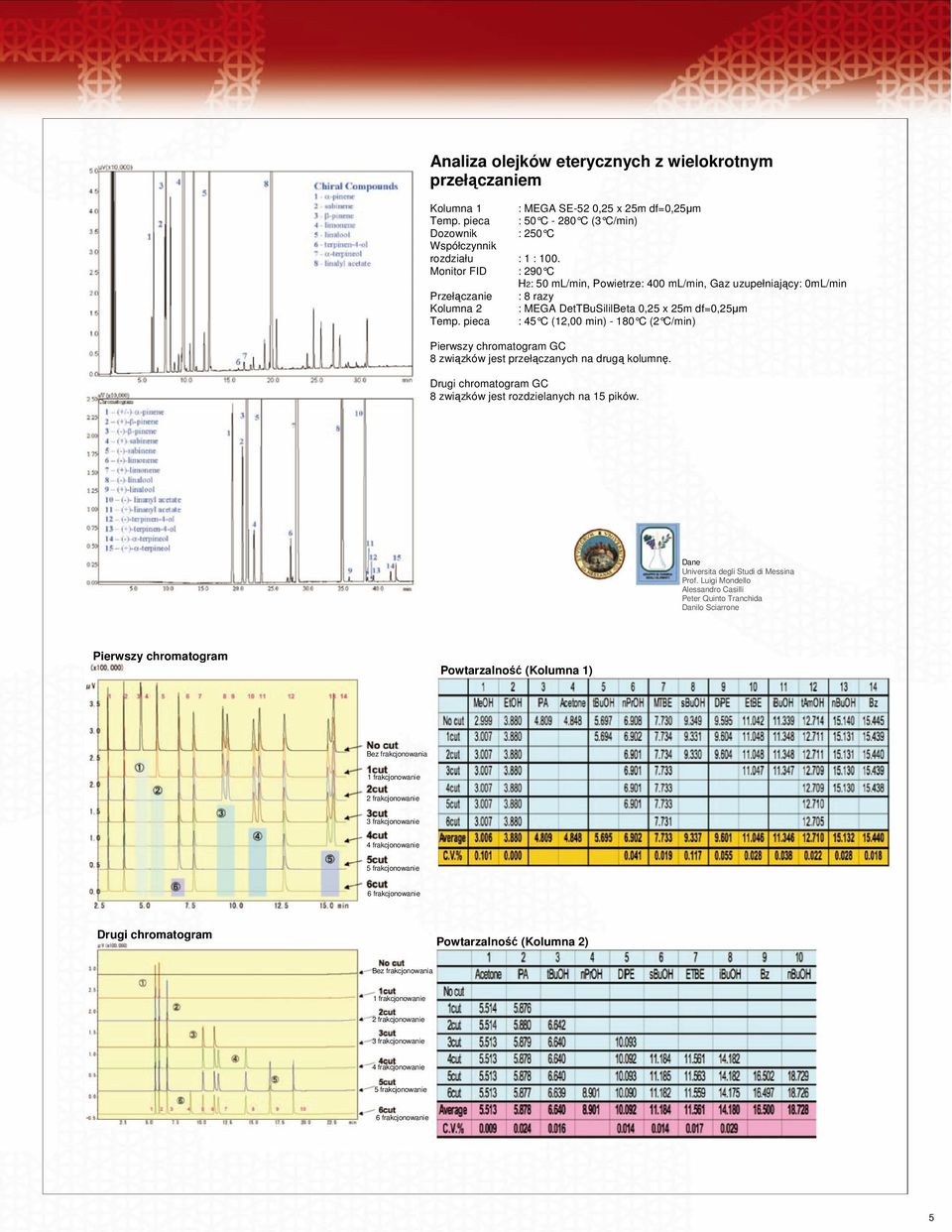

5 Analiza olejków eterycznych z wielokrotnym przełączaniem Kolumna 1 : MEGA SE-52 0,25 x 25m df=0,25µm Temp. pieca : 50 C C (3 C/min) Dozownik : 250 C Współczynnik rozdziału : 1 : 100. Monitor FID : 290 C H2: 50 ml/min, Powietrze: 400 ml/min, Gaz uzupełniający: 0mL/min Przełączanie : 8 razy Kolumna 2 : MEGA DetTBuSililBeta 0,25 x 25m df=0,25µm Temp. pieca : 45 C (12,00 min) C (2 C/min) Pierwszy chromatogram GC 8 związków jest przełączanych na drugą kolumnę. Drugi chromatogram GC 8 związków jest rozdzielanych na 15 pików. Dane Universita degli Studi di Messina Prof. Luigi Mondello Alessandro Casilli Peter Quinto Tranchida Danilo Sciarrone Pierwszy chromatogram Powtarzalność (Kolumna 1) Bez frakcjonowania 1 frakcjonowanie 2 frakcjonowanie 3 frakcjonowanie 4 frakcjonowanie 5 frakcjonowanie 6 frakcjonowanie Drugi chromatogram Powtarzalność (Kolumna 2) Bez frakcjonowania 1 frakcjonowanie 2 frakcjonowanie 3 frakcjonowanie 4 frakcjonowanie 5 frakcjonowanie 6 frakcjonowanie

6 Advanced Flow Technology Advanced Flow Technology - większa System wymywania zwrotnego System wymywania zwrotnego (backflush) umożliwia odwrócenie przepływu gazu nośnego po wymywaniu związków docelowych, w celu usunięcia pozostałych związków w kolumnie poprzez dzielony wylot dozownika. Wymywanie zwrotne zapewnia krótszy czas analizy i poprawę wydajności. Ponadto, związki o wysokiej temperaturze wrzenia są usuwane z dużo wyższą skutecznością z jednoczesną redukcją czasu wymywania w wysokiej temperaturze co zapobiega utracie własności kolumny, zanieczyszczeniom i zmianom czasu retencji. Standardowa analiza Związek docelowy Analiza z wymywaniem zwrotnym Start systemu wymywania zwrotnego Zbędne związki System rozdziału detektorów Związki, które opuszczają kolumnę analityczną mogą być rozdzielona na szereg detektorów, w celu uzyskania wielu chromatogramów. System ten, oferujący dodatkowe informacje w ramach pojedynczej analizy zapewnia redukcję kosztów i krótszy czas analizy. Ponadto, równoczesne zastosowanie detektorów o różnej selektywności pozwala zapewnić wyższą skuteczność identyfikacji piku. System ten zalecany jest szczególnie dla użytkowników GCMS oraz w przypadkach, gdy wymagane jest potwierdzenie klas związków na podstawie selektywności detektora. Skrócony czas analizy! Do analizy produktów naturalnych, takich jak związki zapachowe, najwyższą skuteczność zapewnia połączenie metod FID i MS. FID zapewnia szeroki zakres dynamiczny w analizie ilościowej, natomiast MS jest niezrównany w oznaczeniu jakościowym. Użycie systemu rozdziału detektorów, umożliwia równoczesne uzyskanie chromatogramu TIC (Total Ion Chromatogram) oraz FID. Chromatogram całkowitego prądu jonowego TIC Analiza jakościowa MS t(min.) Chromatogram FID Różnica czasu retencji: 0,000 min Różnica czasu retencji: 0.002min Różnica czasu retencji: 0.003min Wartość ilościowa Pik A Pik B Pik C Analiza ilościowa FID: Szeroki zakres oznaczania ilościowego

7 wydajność i niezawodność identyfikacji Oprogramowanie AFT Intuicyjne i proste w obsłudze oprogramowanie Advanced Flow Technology stanowi integralną część systemu AFT. Oprogramowanie umożliwia kontrolę wymywania zwrotnego oraz rozdziału detektorów. Styren Dietylobenzen (IS) Chromatogram bez wymywania zwrotnego Czas analizy 75 minut Wymywanie zwrotne: 6,5 minuty Chromatogram z wymywaniem zwrotnym Czas analizy: 18,5 minuty Próba ślepa po analizie z wymywaniem zwrotnym Analiza związków lotnych zawartych w polistyrenie Wymywanie zwrotne rozpoczęło się 12 minut po zakończeniu wymywania substancji docelowych. Czas analizy, wraz z czasem usunięcia zbędnych substancji może zostać zredukowany z 75 do 18,5 minuty. Oprogramowanie Advanced Flow Technology można pobrać ze strony internetowej

8 Najwyższa czułość Najwyższa czułość detektora W odpowiedzi na coraz wyższe wymagania dotyczące poziomu analizy śladowej, nowe detektory zapewniają najwyższą czułość tego typu urządzeń na rynku. Nowy detektor płomieniowo - fotometryczny (FPD) oraz detektor płomieniowo - jonizacyjny (FID) charakteryzują się znacznie wyższą czułością. Detektor płomieniowo - jonizacyjny FID-2010 Plus zapewnia najwyższą na świecie czułość detektorów FID z czystym przepływem gazu i najnowszą technologią redukcji zakłóceń. Granica wykrywalności: 1,5 pgc/sek* Analiza roztworu n-c12, 14, 16 / n-heptan FID-2010 Plus Standardowy model Wysoka czułość została osiągnięta dzięki funkcji czyszczenia linii detektora gazu i najnowszej technologii redukcji zakłóceń. Automatyczny zapłon, ponowny zapłon i funkcja wygaszania płomienia. Funkcja mechanizmu zwrotnego pozwala zredukować ciśnienie zasilania gazu do zera po wygaszeniu płomienia wodoru. Przyłącza wodoru z odwrotnym gwintem zapobiegającym nieprawidłowemu podłączeniu. Możliwość montażu dodatkowego monitora płomienia. * Do uzyskania wysokiej czułości, wymagane jest użycie powietrza o wysokiej czystości (zanieczyszczenie węglowodorami <1 ppm). (Przewody oraz regulator ciśnienia gazu powinny być zgodne z zastosowanym gazem o wysokiej czystości.)

9 Detektor płomieniowo - fotometryczny Nowa konstrukcja detektora FPD to większa stabilność płomienia i podwójna optyka skupiająca zapewniające najwyższą na świecie czułość. Wszystko to w niewielkiej obudowie, która mieści się w przedziale detektora. Podwójny układ skupiający to dodatkowa soczewka filtra przeciwzakłóceniowego zapewniająca skuteczne skupianie światła na odbiorniku fotopowielacza. Soczewki Fotopowielacz Granica wykrywalności: 5 fgp/sek (związki fosforu) 3 fgs/sek (związki siarki) Wylot Tryb P: Analiza 5 ppb pestycydów organofosforanowych 1. Etoprofos 2. Forat 3. Tiometon 4. Terbufos 5. Etrimfos 6. Dichlofention 7. Dimetoat 8. Tolklofos metylowy 9. Chloropiryfos 10. Formotion 11. Fention (MPP) 12. Fenitrotion (MEP) 13. Izofenfos 14. Fentoat (PAP) 15. Protiofos 16. Metidation (DMTP) 17. Butamifos 18. Sulprofos 19. Fensulfotion 20. EPN 21. Fosmet 22. Pyraklofos Tryb S: Analiza 20 ppb tiofenu w benzenie

10 Najwyższa czułość Najwyższa czułość detektora Detektor wychwytu elektronów * Detektor o wysokiej czułości i selektywności umożliwiający analizę związków elektrofilowych. Najwyższej klasy czułość wynika z usprawnionej izolacji ogniwa i konstrukcji ogniwa/linii przepływu ograniczającej gromadzenie zanieczyszczeń. Kompaktowa budowa zapewnia krótszy czas stabilizacji. Ogniwo elektrochromatyczne jest identyczne do stosowanego w modelu GC-2010 (ECD- 2010). Granica wykrywalności: 6 fg/sek *W niektórych krajach, przed zakupem lub zastosowaniem detektora, wymagana jest rejestracja w zakresie stosowania radioizotopów. (Szczegółowe informacje można uzyskać u przedstawiciela Shimadzu). Detektor termojonowy (NPD) Detektor przeznaczony do analizy związków organicznych azotu i fosforu, np. pestycydów. Usprawniona konstrukcja kolektora pozwalająca na ograniczenie ujemnych pików wynikających z obecności zanieczyszczeń. Wymiana kolektora bez użycia narzędzi. Zestaw regeneracyjny źródła alkalicznego (opcja) pozwala na ograniczenie kosztów eksploatacyjnych. Przyłącza wodoru z odwrotnym gwintem zapobiegającym nieprawidłowemu podłączeniu. Usprawniony kolektor FTD-2010 Plus ogranicza liczbę ujemnych pików. Usprawniony kolektor - powiększenie Standardowy kolektor - powiększenie Granica wykrywalności: 0,1 pgn/sek* Detektor przewodności cieplnej Detektor przeznaczony do analizy gazów nieorganicznych i stężonych związków organicznych. Ogniwo mikroobjętościowe zoptymalizowane do analizy z zastosowaniem kapilarnej kolumny chromatograficznej. Krótki czas stabilizacji. Czułość: mv ml/mg (dekan)

11 Zwiększona wydajność Zaawansowana konstrukcja zapewniająca najwyższą wydajność analityczną Szybka analiza Szybka analiza z użyciem kapilary o małej średnicy pozwala skrócić czas analizy i zapewnia wyższą wydajność. Nowej generacji cyfrowy regulator prędkości przepływu (AFC) zapewnia maksymalne ciśnienie robocze 970 kpa oraz prędkość przepływu 1200 ml/min umożliwiające szybką analizę. Szybka analiza aromatu kawy Czas analizy w warunkach standardowych DB-WAX 0,25mmx60m, 0,25µm (He 25 cm/s) 60 minut 20 minut Krótszy czas analizy dla modelu GC-2010 Plus Wymywanie zwrotne skraca czas analizy Technika wymywania zwrotnego jest szczególnie skuteczna w chromatografii kapilarnej, w przypadku występowania w próbce zarówno związków docelowych wymywanych w początkowym etapie oraz związków o wysokiej temperaturze wrzenia nieistotnych pod względem analitycznym. Analiza zawartości pestycydów w kapuście Analiza z wymywaniem zwrotnym: 15 min (Ekstrakt kapusty + wzorzec) Skrócenie czasu analizy o 53% Standardowa analiza: 32 min (Ekstrakt kapusty + wzorzec) Ekstrakt kapusty Próba ślepa

12 Zwiększona wydajność Szybkie chłodzenie i ogrzewanie* pieca GC-2010 Plus jest wyposażony w funkcję redukcji zużycia gazu, która w znacznym stopniu pozwala ograniczyć zużycie gazu nośnego. W trybie dozowania split / splitless, można ograniczyć współczynnik podziału po dozowaniu i w trybie gotowości. Dwustrumieniowy układ chłodzenia Duży wentylator zapewnia szybkie odprowadzenie gorącego powietrza. Temperatura pieca kolumny ( C) Niewielki wentylator zapewnia lepszą wydajność doprowadzenia powietrza chłodzącego. Czas (minuty) Analiza węglowodorów w trybie standardowym Ok. 4,7 min. Chłodzenie Kolejna analiza Całkowity czas analizy: 28,7 min. Analiza węglowodorów z zastosowaniem modelu pieca o dużej mocy GC-2010 Plus (230V) Ok. 2,7min. Chłodzenie Kolejna analiza Całkowity czas analizy: 15,2 min. * Funkcja szybkiego ogrzewania pieca jest dostępna dla pieca o dużej mocy (tylko model 230 V). Funkcja redukcji zużycia gazu nośnego GC-2010 Plus obejmuje dwustrumieniowy układ chłodzenia, obejmujący wentylator wyciągowy do odprowadzania gorącego powietrza i wentylator doprowadzający chłodzone powietrze. Układ ten zapewnia chłodzenie z 450 C do 50 C w czasie 3,4 min.

13 Powtarzalność Nowe wartości graniczne Analiza mieszaniny testowej Grob (Rozpuszczalnik: aceton, po 100 ppm) Wszystkie zespoły wraz z piecem, regulatorem przepływu i układem dozowania są zoptymalizowane na etapie projektowania, w celu osiągnięcia najwyższej na świecie precyzji. Wysoka wydajność odparowania zapewnia wyjątkową dokładność, nawet w przypadku użycia rozpuszczalników o wysokiej lotności podczas dozowania, np. acetonu. Długotrwała stabilność czasu retencji jest zapewniona przez zastosowanie nowej technologii kompensacji temperatury otoczenia regulatora AFC (Advanced Flow Controller). Powtarzalność czasu retencji i powierzchni Średni czas retencji CV% (czas retencji) Średnia powierzchnia CV% (powierzchnia) 1. n-dekan Alkohol n-oktylowy n-undekan ,6-dimetyloanilina Pelargonian n-metylu n-kaprynian metylu Dicykloheksyloamina Laurynian metylu Równoczesne zastosowanie trzech układów nastrzykowych i czterech detektorów. * Widok z góry - GC-2010 Plus Możliwość wyboru trzech układów nastrzykowych i pięciu detektorów dostosowanych do potrzeb analizy z możliwością łatwego montażu opcjonalnych układów nastrzykowych, detektorów i autodozowników. * Ilość równocześnie zamontowanych układów zależy od typu dozownika i detektora. Układy nastrzykowe Detektory

14 Zwiększona wydajność Dozownik split/splitless Nowa konstrukcja ogranicza zjawisko przenoszenia. Standardowa konfiguracja umożliwia szybką analizę chromatograficzna z użyciem kapilar o małej średnicy. Funkcja redukcji zużycia gazu nośnego. Możliwość dozowania pod wysokim ciśnieniem. Dozownik on-column lub z programowaną temperaturą odparowania Możliwość konfiguracji dla trybu dozowania on-column bez odparowania (OCI) lub w trybie programowanej temperatury odparowania (PTV). Wykorzystuje nieaktywne wkładki PTV. Opcjonalna wkładka OCI umożliwia podłączenie kolumny kapilarnej o małej średnicy bezpośrednio do dozownika bez zastosowania przedkolumny 0,53 mm. Umożliwia analizę związków wysokowrzących (węglowodory alifatyczne zawierające do 100 cząsteczek węgla). Dozownik bezpośredni Kanał przepływu przemywania przegrody ogranicza zjawisko ogonowania rozpuszczalnika. Wykorzystanie takich samych wkładek szklanych jak w analizie typu splitless. (Opatentowane rozwiązanie) (Szczegółowe informacje dotyczące podłączenia kolumny z wypełnieniem można uzyskać u przedstawiciela Shimadzu). System podwójnego dozownika System podwójnego dozownika może być skonfigurowany z użyciem dwóch autodozowników AOC-20i i jednej karuzeli AOC-20s. Dwuliniowe, równoczesne dozowanie zwiększa dwukrotnie liczbę próbek i tym samym wydajność analizy.

15 Tryb stałej prędkości liniowej pozwala na szybkie wyznaczenie warunków rozdziału Podejście Shimadzu do kontroli gazu nośnego jest oparte na prędkości liniowej gazu nośnego, która jest bezpośrednio związana z wydajnością rozdzielania. Zmiana metody z GC na GCMS jest niezwykle prosta. Stała prędkość liniowa Stałe ciśnienie na wlocie kolumny Porównanie chromatogramów ze stałą prędkością liniową (górny) i stałym ciśnieniem dopływowym kolumny (dolny) (analiza pestycydów) Z pomocą tej samej kolumny i tej samej prędkości liniowej gazu nośnego zapewniany jest praktycznie identyczny profil rozdzielania GC i GCMS. Porównanie chromatogramów GC-FID oraz GC/MS-TIC (Analiza mieszaniny testowej Grob)

16 Zarządzanie danymi Chromatografia gazowa Shimadzu Funkcje GCsolution Ver.2 (Kompatybilny z Windows Vista) Prosta obsługa Wygląd i funkcje wspólne dla oprogramowania LabSolution, np. Assistant Bar oraz Data Explorer zapewniają intuicyjny interfejs użytkownika. GCsolution Ver.2 zapewnia także bardzo prostą realizację operacji. Usprawnienie funkcji manipulacji przy zachowaniu prostoty obsługi. Większa wydajność analizy Kontrola i przetwarzanie danych dla maksymalnie czterech systemów GC (GC-2010 Plus, GC-2010, GC-2014, GC-17A lub GC-14B) Równoczesne przetwarzanie dwóch próbek na pojedynczym urządzeniu z systemem podwójnego dozowania, zapewniające najwyższą wydajność analizy. Szeroki zakres funkcji podstawowych Wykorzystanie popularnego, sprawdzonego i niezawodnego algorytmu całkowania Chromatopac oraz CLASS-GC10. Szeroki zakres funkcji identyfikacji piku, oznaczania ilościowego i porównania danych. Funkcje tworzenia raportów w środowisku zbliżonym do MS-Word. Możliwość tworzenia raportów zbiorczych. Zgodność z GLP/GMP Pełna obsługa funkcji zarządzania użytkownikami oraz funkcje automatycznej diagnostyki GC-2010 Plus zapewniające najwyższą niezawodność danych. Obsługa rygorystycznych wymagań GLP/GMP, wraz z funkcją dziennika wszystkich parametrów metody. Standardowo dostępne są także funkcje zapewniające zgodność z 21 CFR Part 11. Kompatybilność sieciowa System zapewnia skuteczne wykorzystanie środowiska sieciowego do analizy danych i zdalnego dostępu. CLASS-Agent zapewnia możliwość współdzielenia plików i centralnego zarządzania danymi. Konfiguracja interfejsu użytkownika Funkcja automatyzacji OLE zapewnia możliwość programowania zgodnie z wymaganiami klienta. Niestandardowe programowanie może być związane z dodatkowymi opłatami.

17 Stanowisko Interfejs użytkownika Najnowsze technologie Windows oferują wielofunkcyjność i prostotę obsługi. Interfejs użytkownika obejmuje funkcje przeciągania i upuszczania oraz menu kontekstowego zapewniające szybką i intuicyjną obsługę. Łatwe w obsłudze Assistant Bar oraz Data Explorer Łatwa nawigacja między opcjami dzięki paskowi narzędzi Assistant Bar. Nawet mało zaawansowani użytkownicy mogą w prosty sposób przeprowadzić analizę lub ponowną analizę poprzez kliknięcie kolejnych ikon. Data Explorer umożliwia wyświetlanie listy plików wg typu. Intuicyjna obsługa plików poprzez podwójne kliknięcie, przeciąganie i upuszczanie. Assistant Bar Data Explorer Funkcja wyszukiwania plików oferuje wygodny podgląd Łatwe tworzenie tabel z kolejnych analiz wielu próbek z użyciem kreatora. Wystarczy postępować zgodnie z informacjami pojawiającymi się na ekranie w celu przygotowania wielopunktowych krzywych wzorcowych i tabel dla wielokrotnych analiz. Kreator tabel ułatwia wykonywanie kolejnych analiz Wyszukiwanie dowolnego pliku danych lub metody. Wyszukiwanie wg nazwy pliku, daty, nazwy operatora, nazwy próbki, ID próbki. Użycie funkcji podglądu umożliwia weryfikację chromatogramu w przeszukiwanych plikach danych przed otwarciem pliku.

18 Zarządzanie danymi Chromatografia gazowa Shimadzu Analiza danych / Tworzenie raportów Opracowane na podstawie podstawowych funkcji popularnych rozwiązań Chromatopac oraz CLASS-GC10 z algorytmem całkowania. Oferuje szeroki zakres funkcji identyfikacji, oznaczenia ilościowego, porównania danych oraz tworzenia raportów. Funkcje identyfikacji i oznaczania ilościowego z użyciem różnych typów krzywych wzorcowych Możliwość zastosowania jednej z sześciu metod oznaczania ilościowego, takich jak metoda wzorców zewnętrznych i wewnętrznych i jednego z siedmiu typów krzywych wzorcowych, włącznie z dopasowaniem liniowym, punktowym i wielomianowym, zapewnia zgodność z większością wymagań. Krzyw wzorcowe można tworzyć poprzez przeciąganie i upuszczanie plików danych do okna wzorcowania. Funkcja porównania danych Wyświetlanie i porównanie do ośmiu chromatogramów. Umożliwia porównanie dotychczasowych danych i śledzenie zmian danych w czasie. Wyświetlanie z nakładaniem obrazu lub dzielonym ekranem Prowadzenie szczegółowych analiz z zastosowaniem dodawania, odejmowania, działań różniczkowych i działań różniczkowych drugiego stopnia. Funkcja tworzenia niestandardowych raportów Tworzenie niestandardowych raportów. Wklejanie i swobodna edycja chromatogramów i tabeli pików. Zapisywanie formatów raportów jako szablonów.

19 Stanowisko Funkcje GLP/GMP W celu zapewnienia zgodności z wymaganiami dotyczącymi zarządzania i przepisami GLP/GMP, wymagane jest spełnienie szeregu wymagań dotyczących niezawodności analizatora, opracowania metody, walidacji metody analizy i elektronicznego zarządzania plikami w celu zapewnienia integralności danych. GCsolution wspiera GLP/GMP dzięki zastosowaniu szeregu funkcji walidacji, funkcji zarządzania użytkownikami itp. Standardowo dostępne są także funkcje zapewniające zgodność z 21 CFR Part 11. Funkcje zarządzania użytkownikami zapewniające kontrolę dostępu Ograniczenie dostępu użytkownika poprzez ustawienie ograniczeń dla domyślnych grup użytkowników (administrator, wykonawca metody i operator). Dodawanie lub edycja grup w celu zapewnienia bezpieczeństwa dostosowanego do formatu pracy laboratorium. Obsługa walidacji - pełna obsługa funkcji automatycznej diagnostyki GC-2010 Plus Pełna obsługa funkcji automatycznej diagnostyki GC Plus. Okresowe kontrole stanu GC pozwalają zapewnić niezawodną analizę i rzetelność wyników. Funkcje walidacji oprogramowania umożliwiające sprawdzenie, czy oprogramowanie nie zostało zmodyfikowane. Funkcja zapewnienia i kontroli jakości zapewnia ocenę dopuszczalności na podstawie powtarzalności stężenia związków, prędkości odzysku lub kontroli górnej i dolnej granicy stężenia. Dziennik kontroli z rejestrowaniem parametrów Zmiany i powody zmian parametrów aparatury i parametrów przetwarzania danych mogą być zapisane w celu potwierdzenia identyfikowalności kolejnych wyników analizy. Pliki danych obejmują informacje o stosowanej metodzie gromadzenia danych i najnowsze dane, umożliwiające przywrócenie danych do stanu sprzed analizy.

20 Zarządzanie danymi Kompatybilność sieciowa Inne biura Przegląd danych w sieci Internet Sieciowa przeglądarka danych (CLASS-Agent Web Manager) Serwer PC Połączenie GC-LAN Gromadzenie danych w sieci LAN (Oprogramowanie połączenia GC-LAN) Adapter LAN Zakład Baza danych Serwer PC Automatyczne archiwum danych Analiza laboratoryjna Zatwierdzenie i przegląd danych Sterowanie czterema zespołami GC Przegląd bazy danych (CLASS-Agent Manager) Dostęp do LAN PC Oprogramowanie (GCsolution) Siedziba CLASS-Agent do centralnej kontroli danych System zarządzania danymi CLASS-Agent Oprogramowanie do centralnego zarządzania danymi. Dane pomiarów są automatycznie zapisywane w bazie danych. Oprogramowanie umożliwia łatwe wyszukiwanie danych. Przeglądanie danych w sieci Internet. Kompatybilność z bazami danych Oracle, Access oraz SQL. Oprogramowanie GCsolution Instalacja oprogramowania (dodatkowa licencja) na drugim komputerze w sieci LAN umożliwia analizę danych w biurze. Oprogramowanie połączenia GC-LAN Umożliwia zdalną kontrolę GC i gromadzenie danych w środowisku LAN. Podłączenie aparatury GC do PC w sieci LAN z użyciem adaptera LAN.

21 Prosta obsługa Duży wyświetlacz Duży wyświetlacz z możliwością wyświetlania dużej liczby informacji. Ekrany graficzne i tekstowe umożliwiają szybkie i łatwe ustawienie warunków analizy. Wbudowana funkcja pomocy nie wymaga dodatkowych szkoleń po zainstalowaniu aparatury. Cyfrowe ustawienie wszystkich parametrów, włącznie z temperaturą i prędkością przepływu, umożliwiające dokładne odwzorowanie warunków analizy. Duży wyświetlacz Graficzny interfejs użytkownika. Wyświetlacz tekstowy. Wbudowane funkcje pomocy. Wyświetlacz chromatogramu. Inteligentne funkcje automatycznej diagnostyki Funkcje automatycznej diagnostyki w oknie GCsolution Zaawansowana funkcja automatycznej diagnostyki sprawdza, czy aparatura funkcjonuje prawidłowo. Funkcja te przeprowadza szczegółową diagnostykę obejmującą funkcjonowanie przegrody i wkładki szklanej, błędy czujnika temperatury, ciśnienie gazu, stan kontroli gazów, funkcjonowanie zapłonu, napięcie DC i pracę przetwornika analogowo-cyfrowego. Regularna diagnostyka pozwala zapobiec nieoczekiwanym przestojom. Funkcje automatycznej diagnostyki Sprawdzenie kontroli zespołu. Diagnostyka sprzętowa. Zapisanie i weryfikacja dziennika diagnostyki.

22 Systemy zastosowań Systemy zastosowań dostosowane do wymagań analitycznych Advanced Flow Technology Systemy zastosowań System wymywania zwrotnego System rozdziału detektorów Wielowymiarowe systemy GC/GCMS Seria MDGC/GCMS-2010 System desorpcji termicznej System dozowania fazy ciekłej / headspace / analizy SPME System pirolizy System destylacji GC System analizy PONA System desorpcji termicznej System desorpcji termicznej Stosowane do analizy próbek gazu - pary organiczne są gromadzone w probówce poprzez długotrwałe pobranie dużej ilości powietrza przez przewód. Próbki ulegają desorpcji termicznej w układzie desorpcji termicznej w celu wprowadzenia par organicznych do GC. Konfiguracja systemu GC-2010 Plus + TD-20 Zastosowania analityczne Pomiar zanieczyszczeń powietrza. Pomiar gazów wygenerowanych z elementów lub materiałów (odgazowywanie) Pomiary związków zapachowych

23 System dozowania fazy ciekłej / headspace / analizy SPME Dozowanie fazy ciekłej, wielkoobjętościowe, typu headspace i SPME w pojedynczym urządzeniu. Zastosowanie w analizie lotnych składników w próbkach ciał stałych i cieczy. Konfiguracja systemu (GC z samplerem typu headspace) GC-2010 Plus + AOC-5000 Zastosowania analityczne Pomiar resztkowych ilości rozpuszczalników w preparatach farmaceutycznych Pomiar zawartości substancji smakowych w żywności Możliwość zmiany trybu na SPME (mikroekstracja do fazy stacjonarnej) System pirolizy Rozkład próbek w wysokiej temperaturze i analiza produktów pirolizy. Zastosowanie w analizie związków o wysokiej masie cząsteczkowej, takich jak polimery, próbki sądowe itp. Konfiguracja systemu (GC z podwójnym pirolizerem) GC-2010 Plus + PY-2020iD Dostępny opcjonalny autosampler i kriopompa. Zastosowania analityczne Identyfikacja związków o dużej masie cząsteczkowej Pomiary odgazowywania z próbek nieorganicznych, np. ceramiki System destylacji GC Pomiary rozkładu temperatury wrzenia frakcji ropy naftowej z zastosowaniem zależności pomiędzy czasem retencji a temperaturą wrzenia. Wydruki raportów po analizie charakterystyki destylacji. Konfiguracja systemu (Destylacja GC) GC-2010 Plus + WBI-2010, lub OCI GCsolution + oprogramowanie destylacji GC (Wybór dozownika próbek i kolumny w zależności od próbki docelowej). Zastosowania analityczne Frakcje ropy naftowej System analizy PONA Rozdzielanie benzyny i innych węglowodorów: identyfikacja pików; klasyfikacja wg liczby atomów węgla, parafin, olefin, naftenów, szeregów aromatycznych i związków tlenowych. Umożliwia uzyskanie wyników analizy ilościowej. Konfiguracja systemu (PONA GC) GC-2010 Plus + CRG GCsolution + PONAsolution + MS Excel (Wybór dozownika próbek i kolumny w zależności od próbki docelowej). Do analizy związków o wysokiej temperaturze wrzenia wymagane są OCI oraz piec o dużej mocy (230 V). Zastosowania analityczne Klasyfikacja nafty, benzyny i produktów opartych na benzynie wg liczby atomów węgla i oznaczenie ilościowe wg typu. (Możliwość obliczeń średniego ciężaru właściwego, masy cząsteczkowej i liczby oktanowej.)

24 Założona w 1875 roku firma Shimadzu Corporation jest liderem w rozwoju zaawansowanych technologii i wyróżnia się historią innowacji opartych o wkład w rozwój społeczeństwa poprzez naukę i technologię. Firma prowadzi globalną sieć sprzedaży, serwisów, pomocy technicznej i centrów na sześciu kontynentach opartą na długoterminowych stosunkach z wysoce wyspecjalizowanymi dystrybutorami w ponad stu krajach. Dodatkowe informacje o Shimadzu są dostępne w oddziałach lokalnych Printed in Japan AIT Treść niniejszej broszury może ulec zmianie bez powiadomienia.
