1 Standardy parametrów technicznych dla urządzeń teleinformatycznych

Transkrypt

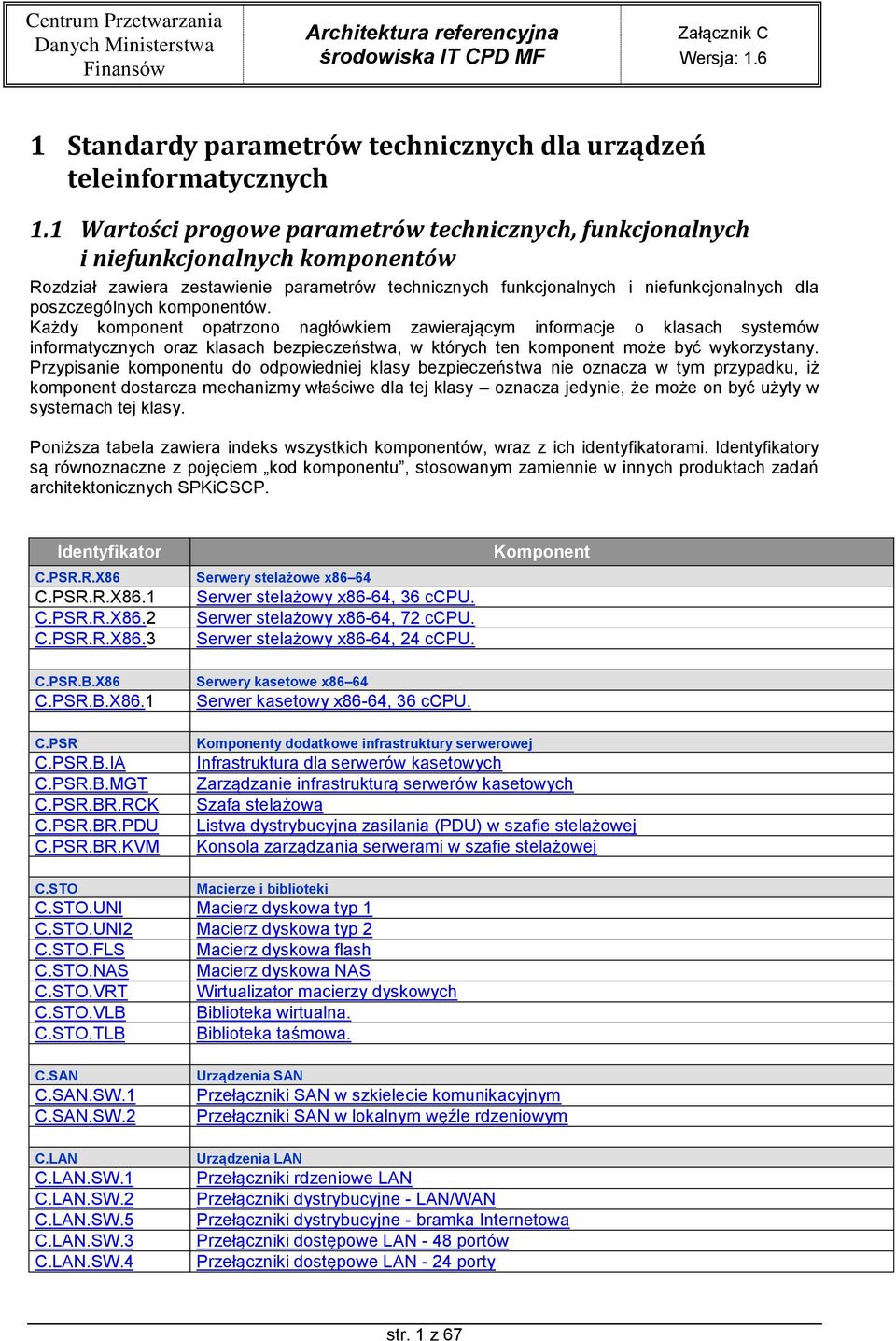

1 1 Standardy parametrów technicznych dla urządzeń teleinformatycznych 1.1 Wartości progowe parametrów technicznych, funkcjonalnych i niefunkcjonalnych komponentów Rozdział zawiera zestawienie parametrów technicznych funkcjonalnych i niefunkcjonalnych dla poszczególnych komponentów. Każdy komponent opatrzono nagłówkiem zawierającym informacje o klasach systemów informatycznych oraz klasach bezpieczeństwa, w których ten komponent może być wykorzystany. Przypisanie komponentu do odpowiedniej klasy bezpieczeństwa nie oznacza w tym przypadku, iż komponent dostarcza mechanizmy właściwe dla tej klasy oznacza jedynie, że może on być użyty w systemach tej klasy. Poniższa tabela zawiera indeks wszystkich komponentów, wraz z ich identyfikatorami. y są równoznaczne z pojęciem kod komponentu, stosowanym zamiennie w innych produktach zadań architektonicznych SPKiCSCP. C.PSR.R.X86 Serwery stelażowe x86 64 C.PSR.R.X86.1 Serwer stelażowy x86-64, 36 ccpu. C.PSR.R.X86.2 Serwer stelażowy x86-64, 72 ccpu. C.PSR.R.X86.3 Serwer stelażowy x86-64, 24 ccpu. Komponent C.PSR.B.X86 Serwery kasetowe x86 64 C.PSR.B.X86.1 Serwer kasetowy x86-64, 36 ccpu. C.PSR C.PSR.B.IA C.PSR.B.MGT C.PSR.BR.RCK C.PSR.BR.PDU C.PSR.BR.KVM Komponenty dodatkowe infrastruktury serwerowej Infrastruktura dla serwerów kasetowych Zarządzanie infrastrukturą serwerów kasetowych Szafa stelażowa Listwa dystrybucyjna zasilania (PDU) w szafie stelażowej Konsola zarządzania serwerami w szafie stelażowej C.STO Macierze i biblioteki C.STO.UNI Macierz dyskowa typ 1 C.STO.UNI2 Macierz dyskowa typ 2 C.STO.FLS Macierz dyskowa flash C.STO.NAS Macierz dyskowa NAS C.STO.VRT Wirtualizator macierzy dyskowych C.STO.VLB Biblioteka wirtualna. C.STO.TLB Biblioteka taśmowa. C.SAN C.SAN.SW.1 C.SAN.SW.2 C.LAN C.LAN.SW.1 C.LAN.SW.2 C.LAN.SW.5 C.LAN.SW.3 C.LAN.SW.4 Urządzenia SAN Przełączniki SAN w szkielecie komunikacyjnym Przełączniki SAN w lokalnym węźle rdzeniowym Urządzenia LAN Przełączniki rdzeniowe LAN Przełączniki dystrybucyjne - LAN/WAN Przełączniki dystrybucyjne - bramka Internetowa Przełączniki dostępowe LAN - 48 portów Przełączniki dostępowe LAN - 24 porty str. 1 z 67

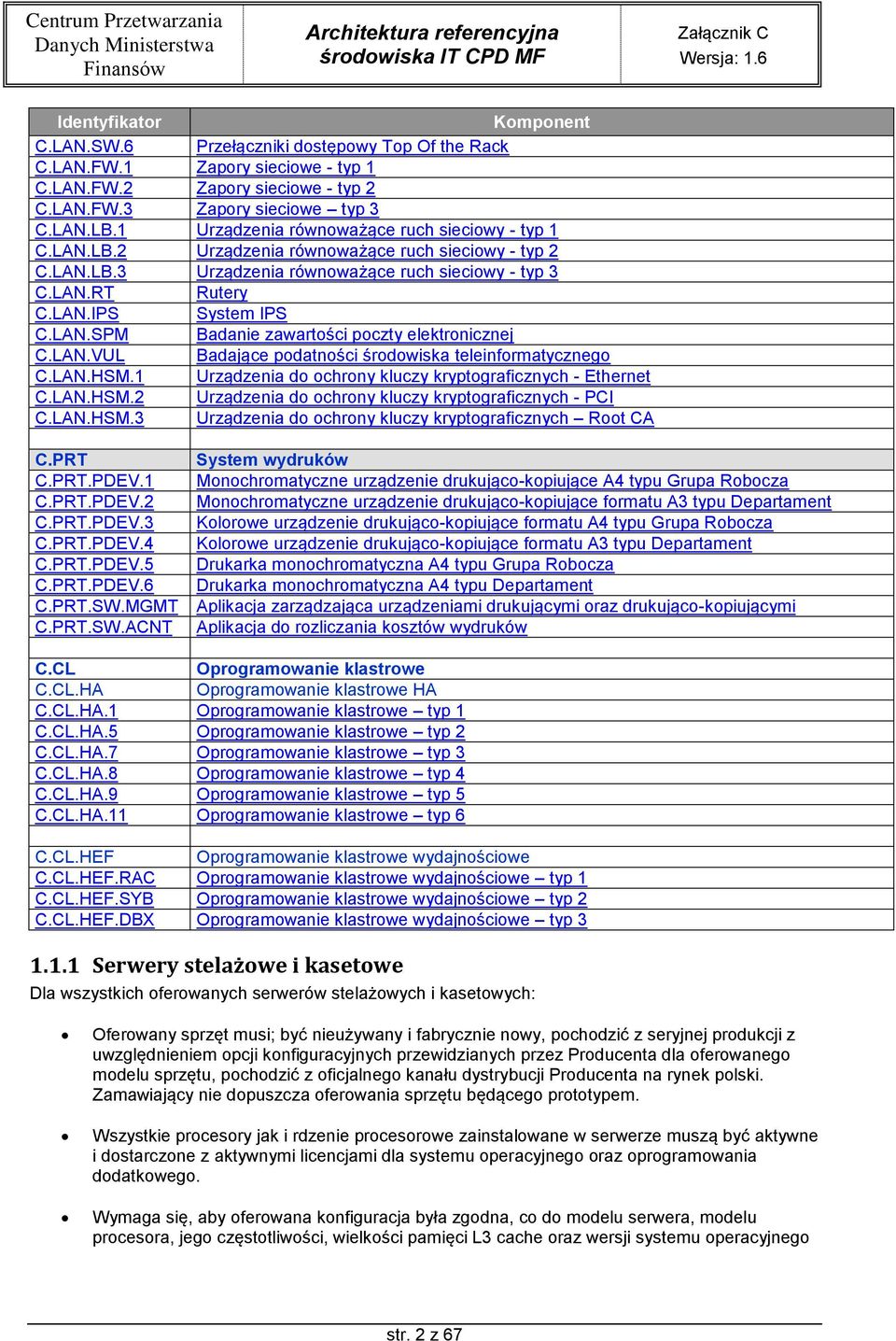

2 Komponent C.LAN.SW.6 Przełączniki dostępowy Top Of the Rack C.LAN.FW.1 Zapory sieciowe - typ 1 C.LAN.FW.2 Zapory sieciowe - typ 2 C.LAN.FW.3 Zapory sieciowe typ 3 C.LAN.LB.1 Urządzenia równoważące ruch sieciowy - typ 1 C.LAN.LB.2 Urządzenia równoważące ruch sieciowy - typ 2 C.LAN.LB.3 Urządzenia równoważące ruch sieciowy - typ 3 C.LAN.RT Rutery C.LAN.IPS System IPS C.LAN.SPM Badanie zawartości poczty elektronicznej C.LAN.VUL Badające podatności środowiska teleinformatycznego C.LAN.HSM.1 Urządzenia do ochrony kluczy kryptograficznych - Ethernet C.LAN.HSM.2 Urządzenia do ochrony kluczy kryptograficznych - PCI C.LAN.HSM.3 Urządzenia do ochrony kluczy kryptograficznych Root CA C.PRT C.PRT.PDEV.1 C.PRT.PDEV.2 C.PRT.PDEV.3 C.PRT.PDEV.4 C.PRT.PDEV.5 C.PRT.PDEV.6 C.PRT.SW.MGMT C.PRT.SW.ACNT System wydruków Monochromatyczne urządzenie drukująco-kopiujące A4 typu Grupa Robocza Monochromatyczne urządzenie drukująco-kopiujące formatu A3 typu Departament Kolorowe urządzenie drukująco-kopiujące formatu A4 typu Grupa Robocza Kolorowe urządzenie drukująco-kopiujące formatu A3 typu Departament Drukarka monochromatyczna A4 typu Grupa Robocza Drukarka monochromatyczna A4 typu Departament Aplikacja zarządzająca urządzeniami drukującymi oraz drukująco-kopiującymi Aplikacja do rozliczania kosztów wydruków C.CL Oprogramowanie klastrowe C.CL.HA Oprogramowanie klastrowe HA C.CL.HA.1 Oprogramowanie klastrowe typ 1 C.CL.HA.5 Oprogramowanie klastrowe typ 2 C.CL.HA.7 Oprogramowanie klastrowe typ 3 C.CL.HA.8 Oprogramowanie klastrowe typ 4 C.CL.HA.9 Oprogramowanie klastrowe typ 5 C.CL.HA.11 Oprogramowanie klastrowe typ 6 C.CL.HEF Oprogramowanie klastrowe wydajnościowe C.CL.HEF.RAC Oprogramowanie klastrowe wydajnościowe typ 1 C.CL.HEF.SYB Oprogramowanie klastrowe wydajnościowe typ 2 C.CL.HEF.DBX Oprogramowanie klastrowe wydajnościowe typ Serwery stelażowe i kasetowe Dla wszystkich oferowanych serwerów stelażowych i kasetowych: Oferowany sprzęt musi; być nieużywany i fabrycznie nowy, pochodzić z seryjnej produkcji z uwzględnieniem opcji konfiguracyjnych przewidzianych przez Producenta dla oferowanego modelu sprzętu, pochodzić z oficjalnego kanału dystrybucji Producenta na rynek polski. Zamawiający nie dopuszcza oferowania sprzętu będącego prototypem. Wszystkie procesory jak i rdzenie procesorowe zainstalowane w serwerze muszą być aktywne i dostarczone z aktywnymi licencjami dla systemu operacyjnego oraz oprogramowania dodatkowego. Wymaga się, aby oferowana konfiguracja była zgodna, co do modelu serwera, modelu procesora, jego częstotliwości, wielkości pamięci L3 cache oraz wersji systemu operacyjnego str. 2 z 67

3 z konfiguracją serwera, dla której przeprowadzono test SPECint_rate2006 Baseline potwierdzony przez organizację SPEC ( Liczba procesorów w serwerze, dla którego przeprowadzono test SPECint_rate2006 Baseline musi być równa bądź większa niż ta, która jest wymagana przez Zamawiającego. W przypadku, gdy wynik przeprowadzonego testu SPECint_rate2006 Baseline dotyczy większej liczby procesorów fizycznych niż w oferowanej konfiguracji, Oferent musi przeliczyć i podać wydajność zgodnie ze wzorem: gdzie: W sz W ofi c N N ofer _ pro c tes _ pro t c Wsz - jest wynikiem przeliczenia wydajności oferowanej konfiguracji, Wofic - jest oficjalnym wynikiem testu potwierdzonym przez organizację SPEC ( Nofer_proc - jest liczbą procesorów w oferowanej konfiguracji, Ntest_proc - jest liczbą procesorów użytych w oficjalnym teście, na podstawie którego dokonywane jest przeliczenie, Zarządzanie i obsługa techniczna: - Serwer musi być wyposażony w dedykowaną kartę zdalnego zarządzania (konsoli) niezależną od zainstalowanego na serwerze systemu operacyjnego posiadająca dedykowany port RJ-45 1 Gb/s pozwalającej na: - włączenie, wyłączenie i restart serwera, - podgląd logów sprzętowych serwera i karty, - przejęcie zdalnej konsoli graficznej i podłączanie wirtualnych napędów CD/DVD/ISO i FDD bez konieczności dokładania elementów sprzętowych, - zdalne monitorowanie i informowanie o statusie serwera (m.in. prędkości obrotowej wentylatorów, konfiguracji serwera, ), - szyfrowane połączenie (SSLv3) oraz autentykacje i autoryzację użytkownika, - możliwość zdalnego monitorowania w czasie rzeczywistym poboru prądu przez serwer, - integracja z usługą katalogową MS Active Directory, - możliwość obsługi przez dwóch administratorów jednocześnie, - wysyłanie do administratora maila z powiadomieniem o awarii lub zmianie konfiguracji sprzętowej - Oferowany serwer musi być dostarczony i zapewniać pełną integrację z oprogramowaniem do centralnego zarządzania serwerami rack umożliwiające: - monitoring stanu serwera i jego komponentów procesory, dyski, pamięć, karty sieciowe itp., - wykrywanie i komunikacji z kartą zdalnego zarządzania, - inwentaryzację serwera informacja o konfiguracji serwera, numerze seryjnym, numerze produktu (komponentu), - zarządzanie wieloma serwerami z jednej konsoli z podziałem na grupy bez udziału dedykowanego agenta, funkcjonalne wg. minimum kategorii lokalizacji maszyny oraz grupy funkcyjnej, - równoczesne zarządzanie wieloma alarmami na serwerach, - zarządzanie i aktualizację oprogramowania firmware centralne dla wielu serwerów, - Możliwość uruchamiania procesu wykrywania urządzeń w oparciu o harmonogram - Możliwość eksportu raportu do CSV, HTML, XLS - Szybki podgląd stanu środowiska - Podsumowanie stanu dla każdego urządzenia - Szczegółowy status urządzenia/elementu/komponentu, - Generowanie alertów przy zmianie stanu urządzenia, str. 3 z 67

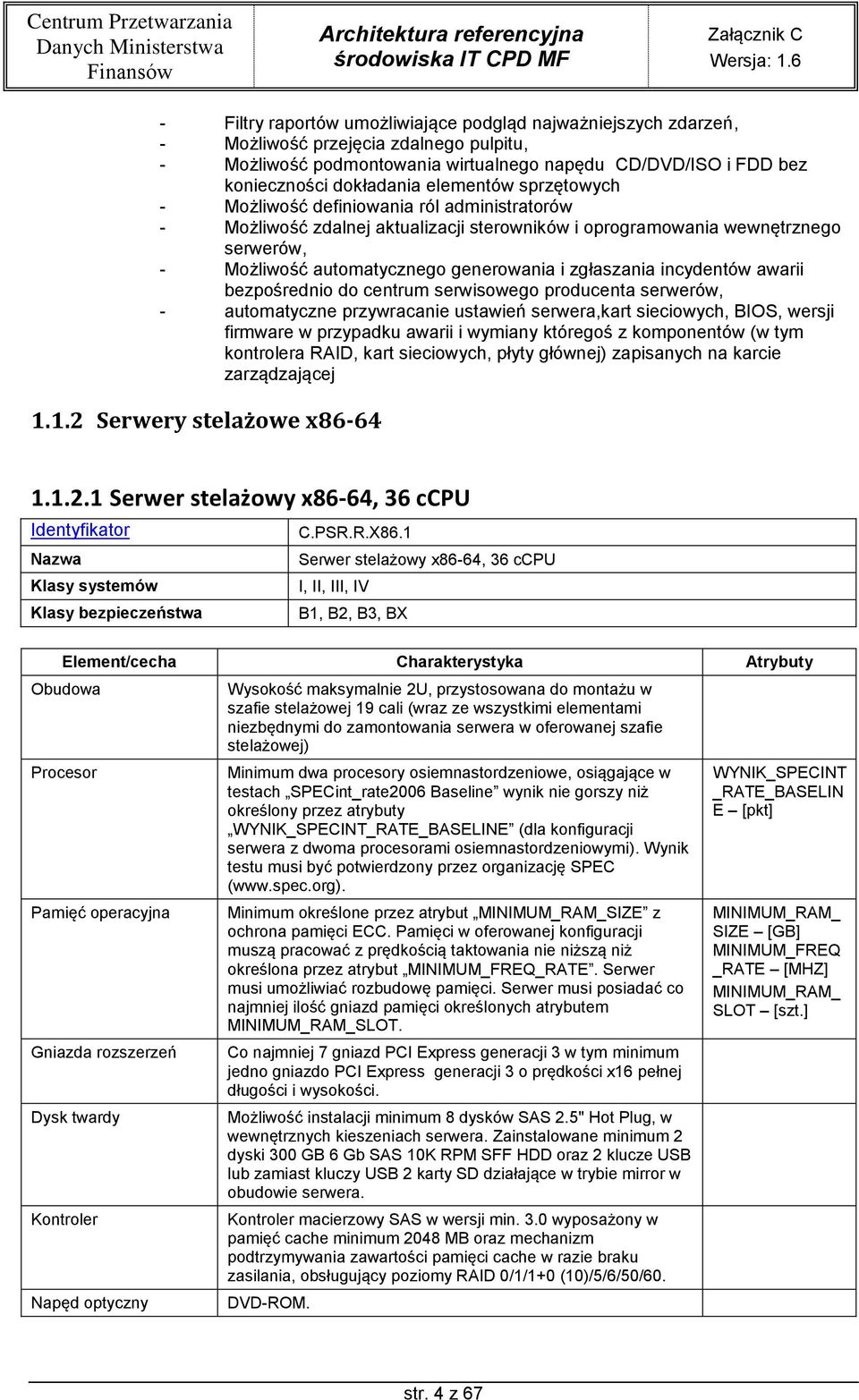

4 - Filtry raportów umożliwiające podgląd najważniejszych zdarzeń, - Możliwość przejęcia zdalnego pulpitu, - Możliwość podmontowania wirtualnego napędu CD/DVD/ISO i FDD bez konieczności dokładania elementów sprzętowych - Możliwość definiowania ról administratorów - Możliwość zdalnej aktualizacji sterowników i oprogramowania wewnętrznego serwerów, - Możliwość automatycznego generowania i zgłaszania incydentów awarii bezpośrednio do centrum serwisowego producenta serwerów, - automatyczne przywracanie ustawień serwera,kart sieciowych, BIOS, wersji firmware w przypadku awarii i wymiany któregoś z komponentów (w tym kontrolera RAID, kart sieciowych, płyty głównej) zapisanych na karcie zarządzającej Serwery stelażowe x Serwer stelażowy x86-64, 36 ccpu C.PSR.R.X86.1 Serwer stelażowy x86-64, 36 ccpu Klasy systemów I, II, III, IV Klasy bezpieczeństwa B1, B2, B3, BX Element/cecha Charakterystyka Atrybuty Obudowa Procesor Pamięć operacyjna Gniazda rozszerzeń Dysk twardy Kontroler Napęd optyczny Wysokość maksymalnie 2U, przystosowana do montażu w szafie stelażowej 19 cali (wraz ze wszystkimi elementami niezbędnymi do zamontowania serwera w oferowanej szafie stelażowej) Minimum dwa procesory osiemnastordzeniowe, osiągające w testach SPECint_rate2006 Baseline wynik nie gorszy niż określony przez atrybuty WYNIK_SPECINT_RATE_BASELINE (dla konfiguracji serwera z dwoma procesorami osiemnastordzeniowymi). Wynik testu musi być potwierdzony przez organizację SPEC ( Minimum określone przez atrybut MINIMUM_RAM_SIZE z ochrona pamięci ECC. Pamięci w oferowanej konfiguracji muszą pracować z prędkością taktowania nie niższą niż określona przez atrybut MINIMUM_FREQ_RATE. Serwer musi umożliwiać rozbudowę pamięci. Serwer musi posiadać co najmniej ilość gniazd pamięci określonych atrybutem MINIMUM_RAM_SLOT. Co najmniej 7 gniazd PCI Express generacji 3 w tym minimum jedno gniazdo PCI Express generacji 3 o prędkości x16 pełnej długości i wysokości. Możliwość instalacji minimum 8 dysków SAS 2.5" Hot Plug, w wewnętrznych kieszeniach serwera. Zainstalowane minimum 2 dyski 300 GB 6 Gb SAS 10K RPM SFF HDD oraz 2 klucze USB lub zamiast kluczy USB 2 karty SD działające w trybie mirror w obudowie serwera. Kontroler macierzowy SAS w wersji min. 3.0 wyposażony w pamięć cache minimum 2048 MB oraz mechanizm podtrzymywania zawartości pamięci cache w razie braku zasilania, obsługujący poziomy RAID 0/1/1+0 (10)/5/6/50/60. DVD-ROM. WYNIK_SPECINT _RATE_BASELIN E [pkt] MINIMUM_RAM_ SIZE [GB] MINIMUM_FREQ _RATE [MHZ] MINIMUM_RAM_ SLOT [szt.] str. 4 z 67

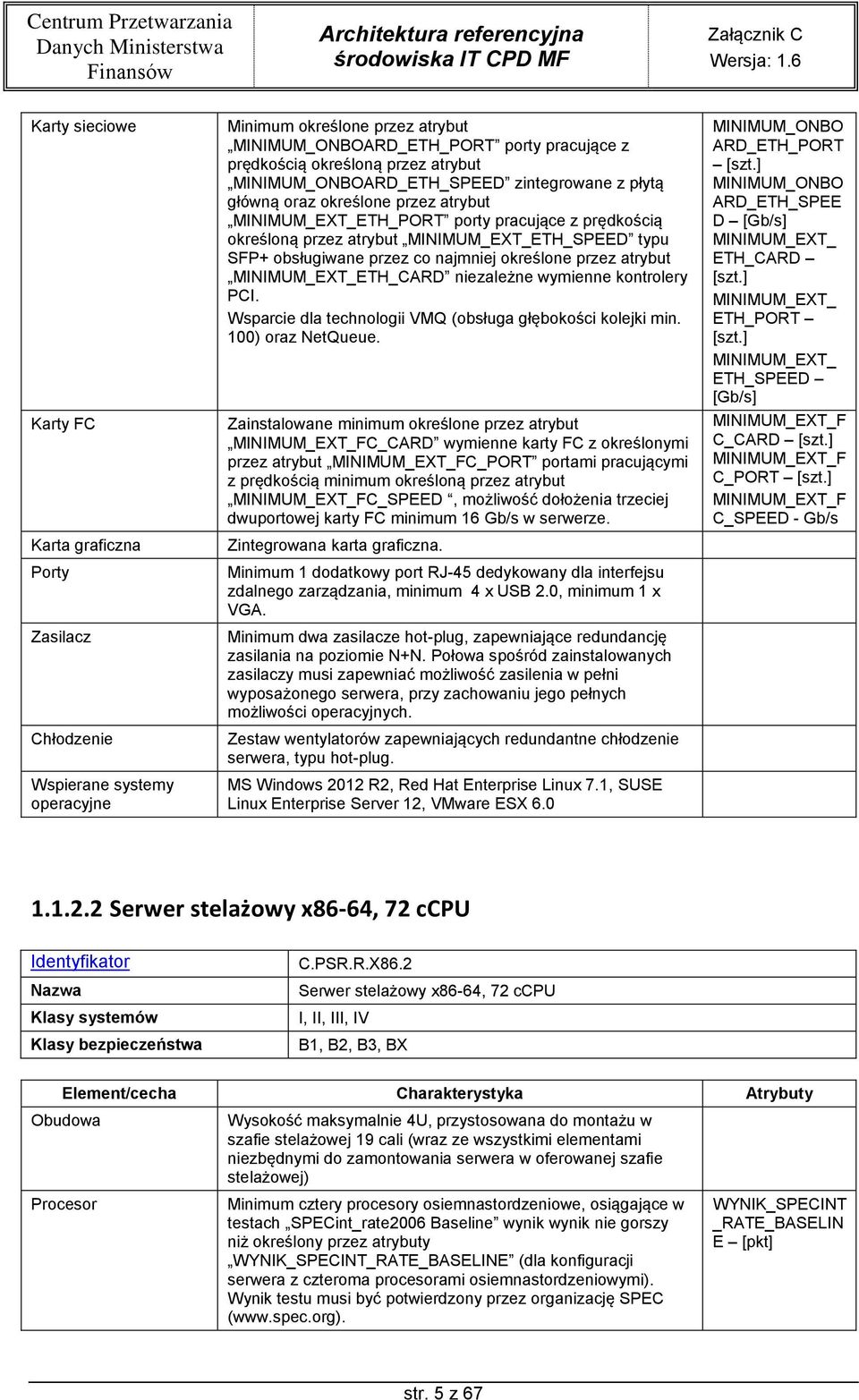

5 Karty sieciowe Karty FC Karta graficzna Porty Zasilacz Chłodzenie Wspierane systemy operacyjne Minimum określone przez atrybut MINIMUM_ONBOARD_ETH_PORT porty pracujące z prędkością określoną przez atrybut MINIMUM_ONBOARD_ETH_SPEED zintegrowane z płytą główną oraz określone przez atrybut MINIMUM_EXT_ETH_PORT porty pracujące z prędkością określoną przez atrybut MINIMUM_EXT_ETH_SPEED typu SFP+ obsługiwane przez co najmniej określone przez atrybut MINIMUM_EXT_ETH_CARD niezależne wymienne kontrolery PCI. Wsparcie dla technologii VMQ (obsługa głębokości kolejki min. 100) oraz NetQueue. Zainstalowane minimum określone przez atrybut MINIMUM_EXT_FC_CARD wymienne karty FC z określonymi przez atrybut MINIMUM_EXT_FC_PORT portami pracującymi z prędkością minimum określoną przez atrybut MINIMUM_EXT_FC_SPEED, możliwość dołożenia trzeciej dwuportowej karty FC minimum 16 Gb/s w serwerze. Zintegrowana karta graficzna. Minimum 1 dodatkowy port RJ-45 dedykowany dla interfejsu zdalnego zarządzania, minimum 4 x USB 2.0, minimum 1 x VGA. Minimum dwa zasilacze hot-plug, zapewniające redundancję zasilania na poziomie N+N. Połowa spośród zainstalowanych zasilaczy musi zapewniać możliwość zasilenia w pełni wyposażonego serwera, przy zachowaniu jego pełnych możliwości operacyjnych. Zestaw wentylatorów zapewniających redundantne chłodzenie serwera, typu hot-plug. MS Windows 2012 R2, Red Hat Enterprise Linux 7.1, SUSE Linux Enterprise Server 12, VMware ESX 6.0 MINIMUM_ONBO ARD_ETH_PORT [szt.] MINIMUM_ONBO ARD_ETH_SPEE D [Gb/s] MINIMUM_EXT_ ETH_CARD [szt.] MINIMUM_EXT_ ETH_PORT [szt.] MINIMUM_EXT_ ETH_SPEED [Gb/s] MINIMUM_EXT_F C_CARD [szt.] MINIMUM_EXT_F C_PORT [szt.] MINIMUM_EXT_F C_SPEED - Gb/s Serwer stelażowy x86-64, 72 ccpu Klasy systemów Klasy bezpieczeństwa C.PSR.R.X86.2 Serwer stelażowy x86-64, 72 ccpu I, II, III, IV B1, B2, B3, BX Element/cecha Charakterystyka Atrybuty Obudowa Procesor Wysokość maksymalnie 4U, przystosowana do montażu w szafie stelażowej 19 cali (wraz ze wszystkimi elementami niezbędnymi do zamontowania serwera w oferowanej szafie stelażowej) Minimum cztery procesory osiemnastordzeniowe, osiągające w testach SPECint_rate2006 Baseline wynik wynik nie gorszy niż określony przez atrybuty WYNIK_SPECINT_RATE_BASELINE (dla konfiguracji serwera z czteroma procesorami osiemnastordzeniowymi). Wynik testu musi być potwierdzony przez organizację SPEC ( WYNIK_SPECINT _RATE_BASELIN E [pkt] str. 5 z 67

6 Pamięć operacyjna Gniazda rozszerzeń Dysk twardy Kontroler Napęd optyczny Karty sieciowe Karty FC Karta graficzna Porty Zasilacz Chłodzenie Wspierane systemy operacyjne Minimum określone przez atrybut MINIMUM_RAM_SIZE z ochrona pamięci ECC. Pamięci w oferowanej konfiguracji muszą pracować z prędkością taktowania nie niższą niż określona przez atrybut MINIMUM_FREQ_RATE. Serwer musi umożliwiać rozbudowę pamięci. Serwer musi posiadać co najmniej ilość gniazd pamięci określonych atrybutem MINIMUM_RAM_SLOT. Łącznie minimum 8 gniazd PCI Express trzeciej generacji z możliwością rozbudowania do 10 gniazd PCI Express trzeciej generacji w tym minimum dwa gniazda o prędkości x8 oraz minimum 4 gniazda o prędkości x16. Możliwość instalacji minimum 20 dysków SAS 2.5" Hot Plug, w wewnętrznych kieszeniach serwera. Zainstalowane minimum 2 dyski 300 GB 6 Gb SAS 10K RPM SFF HDD oraz 2 klucze USB lub zamiast kluczy USB 2 karty SD działające w trybie mirror w obudowie serwera. Kontroler macierzowy SAS w wersji min. 3.0 wyposażony w pamięć cache minimum 2048 MB oraz mechanizm podtrzymywania zawartości pamięci cache w razie braku zasilania, obsługujący poziomy RAID 0/1/1+0 (10)/5/6/50/60. DVD-ROM. Minimum określone przez atrybut MINIMUM_ONBOARD_ETH_PORT porty pracujące z prędkością określoną przez atrybut MINIMUM_ONBOARD_ETH_SPEED zintegrowane z płytą główną oraz określone przez atrybut MINIMUM_EXT_ETH_PORT porty pracujące z prędkością określoną przez atrybut MINIMUM_EXT_ETH_SPEED typu SFP+ obsługiwane przez co najmniej określone przez atrybut MINIMUM_EXT_ETH_CARD niezależne wymienne kontrolery PCI. Wsparcie dla technologii VMQ (obsługa głębokości kolejki min. 100) oraz NetQueue. Zainstalowane minimum określone przez atrybut MINIMUM_EXT_FC_CARD wymienne karty FC z określonymi przez atrybut MINIMUM_EXT_FC_PORT portami pracującymi z prędkością minimum określoną przez atrybut MINIMUM_EXT_FC_SPEED, możliwość dołożenia trzeciej dwuportowej karty FC minimum 16 Gb/s w serwerze. Zintegrowana karta graficzna. Minimum 1 dodatkowy port RJ-45 dedykowany dla interfejsu zdalnego zarządzania, minimum 4 x USB 2.0, minimum 1 x VGA. Minimum cztery zasilacze hot-plug, zapewniające redundancję zasilania na poziomie N+N. Połowa spośród zainstalowanych zasilaczy musi zapewniać możliwość zasilenia w pełni wyposażonego serwera, przy zachowaniu jego pełnych możliwości operacyjnych. Zestaw wentylatorów zapewniających redundantne chłodzenie serwera, typu hot-plug. MS Windows 2012 R2, Red Hat Enterprise Linux 7.1, SUSE Linux Enterprise Server 12, VMware ESX 6.0 MINIMUM_RAM_ SIZE [GB] MINIMUM_FREQ _RATE [MHZ] MINIMUM_RAM_ SLOT [szt.] MINIMUM_ONBO ARD_ETH_PORT [szt.] MINIMUM_ONBO ARD_ETH_SPEE D [Gb/s] MINIMUM_EXT_ ETH_CARD [szt.] MINIMUM_EXT_ ETH_PORT [szt.] MINIMUM_EXT_ ETH_SPEED [Gb/s] MINIMUM_EXT_F C_CARD [szt.] MINIMUM_EXT_F C_PORT [szt.] MINIMUM_EXT_F C_SPEED - Gb/s str. 6 z 67

7 Serwer stelażowy x86-64, 24 ccpu C.PSR.R.X86.3 Serwer stelażowy x86-64, 24 ccpu Klasy systemów I, II, III, IV Klasy bezpieczeństwa B1, B2, B3, BX Element/cecha Charakterystyka Atrybuty Obudowa Procesor Pamięć operacyjna Gniazda rozszerzeń Dysk twardy Kontroler Napęd optyczny Karty sieciowe Karty FC Wysokość maksymalnie 2U, przystosowana do montażu w szafie stelażowej 19 cali (wraz ze wszystkimi elementami niezbędnymi do zamontowania serwera w oferowanej szafie stelażowej) Minimum dwa procesory dwunastordzeniowe, osiągające w testach SPECint_rate2006 Baseline wynik nie gorszy niż określony przez atrybuty WYNIK_SPECINT_RATE_BASELINE (dla konfiguracji serwera z dwoma procesorami osiemnastordzeniowymi). Wynik testu musi być potwierdzony przez organizację SPEC ( Minimum określone przez atrybut MINIMUM_RAM_SIZE z ochrona pamięci ECC. Pamięci w oferowanej konfiguracji muszą pracować z prędkością taktowania nie niższą niż określona przez atrybut MINIMUM_FREQ_RATE. Serwer musi umożliwiać rozbudowę pamięci. Serwer musi posiadać co najmniej ilość gniazd pamięci określonych atrybutem MINIMUM_RAM_SLOT. Co najmniej 7 gniazd PCI Express generacji 3 w tym minimum jedno gniazdo PCI Express generacji 3 o prędkości x16 pełnej długości i wysokości. Możliwość instalacji minimum 8 dysków SAS 2.5" Hot Plug, w wewnętrznych kieszeniach serwera. Zainstalowane minimum 2 dyski 300 GB 6 Gb SAS 10K RPM SFF HDD oraz 2 klucze USB lub zamiast kluczy USB 2 karty SD działające w trybie mirror w obudowie serwera. Kontroler macierzowy SAS w wersji min. 3.0 wyposażony w pamięć cache minimum 2048 MB oraz mechanizm podtrzymywania zawartości pamięci cache w razie braku zasilania, obsługujący poziomy RAID 0/1/1+0 (10)/5/6/50/60. DVD-ROM. Minimum określone przez atrybut MINIMUM_ONBOARD_ETH_PORT porty pracujące z prędkością określoną przez atrybut MINIMUM_ONBOARD_ETH_SPEED zintegrowane z płytą główną oraz określone przez atrybut MINIMUM_EXT_ETH_PORT porty pracujące z prędkością określoną przez atrybut MINIMUM_EXT_ETH_SPEED typu SFP+ obsługiwane przez co najmniej określone przez atrybut MINIMUM_EXT_ETH_CARD niezależne wymienne kontrolery PCI. Wsparcie dla technologii VMQ (obsługa głębokości kolejki min. 100) oraz NetQueue. Zainstalowane minimum określone przez atrybut MINIMUM_EXT_FC_CARD wymienne karty FC z określonymi przez atrybut MINIMUM_EXT_FC_PORT portami pracującymi z prędkością minimum określoną przez atrybut WYNIK_SPECINT _RATE_BASELIN E [pkt] MINIMUM_RAM_ SIZE [GB] MINIMUM_FREQ _RATE [MHZ] MINIMUM_RAM_ SLOT [szt.] MINIMUM_ONBO ARD_ETH_PORT [szt.] MINIMUM_ONBO ARD_ETH_SPEE D [Gb/s] MINIMUM_EXT_ ETH_CARD [szt.] MINIMUM_EXT_ ETH_PORT [szt.] MINIMUM_EXT_ ETH_SPEED [Gb/s] MINIMUM_EXT_F C_CARD [szt.] MINIMUM_EXT_F C_PORT [szt.] str. 7 z 67

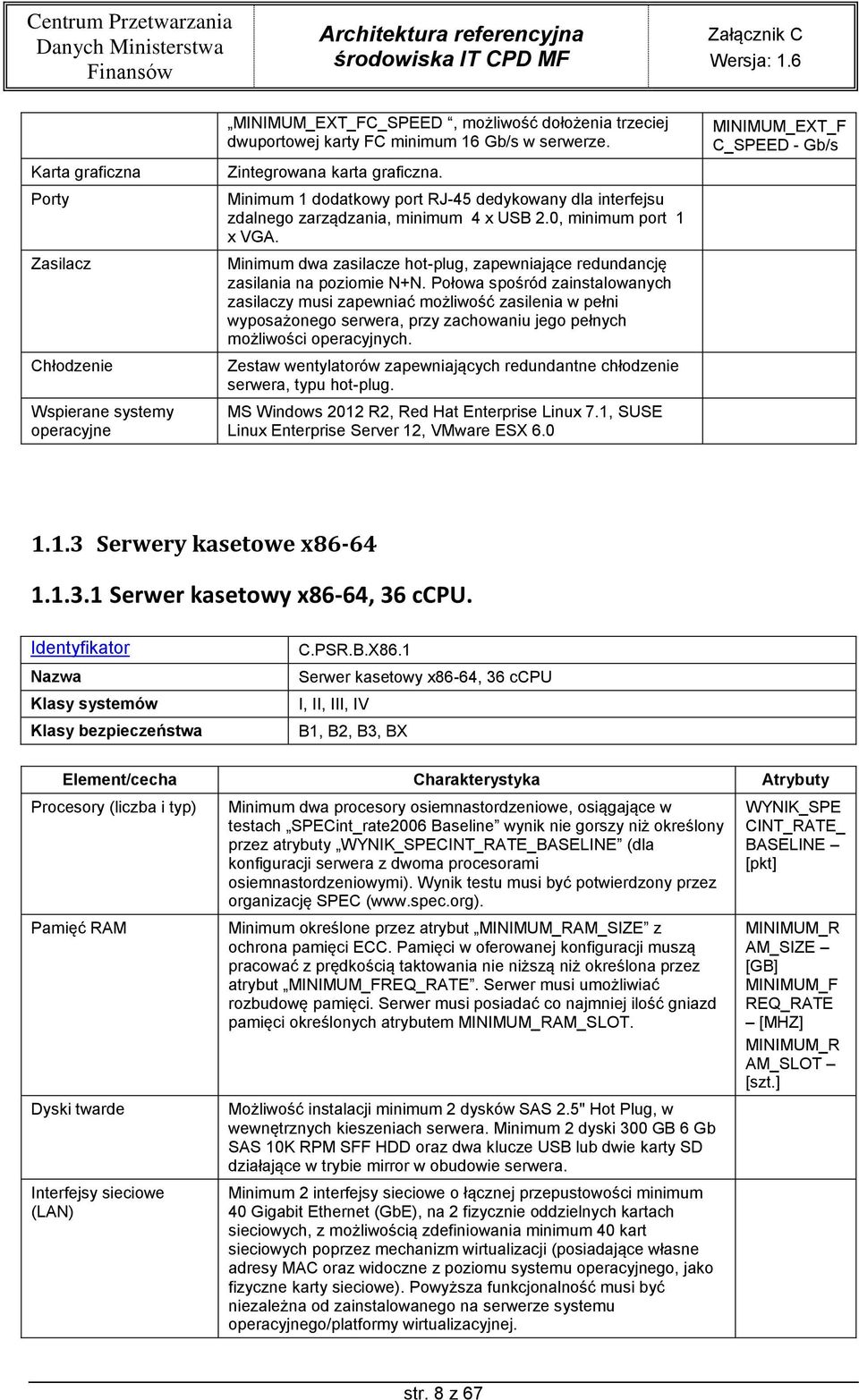

8 Karta graficzna Porty Zasilacz Chłodzenie Wspierane systemy operacyjne MINIMUM_EXT_FC_SPEED, możliwość dołożenia trzeciej dwuportowej karty FC minimum 16 Gb/s w serwerze. Zintegrowana karta graficzna. Minimum 1 dodatkowy port RJ-45 dedykowany dla interfejsu zdalnego zarządzania, minimum 4 x USB 2.0, minimum port 1 x VGA. Minimum dwa zasilacze hot-plug, zapewniające redundancję zasilania na poziomie N+N. Połowa spośród zainstalowanych zasilaczy musi zapewniać możliwość zasilenia w pełni wyposażonego serwera, przy zachowaniu jego pełnych możliwości operacyjnych. Zestaw wentylatorów zapewniających redundantne chłodzenie serwera, typu hot-plug. MS Windows 2012 R2, Red Hat Enterprise Linux 7.1, SUSE Linux Enterprise Server 12, VMware ESX 6.0 MINIMUM_EXT_F C_SPEED - Gb/s Serwery kasetowe x Serwer kasetowy x86-64, 36 ccpu. Klasy systemów Klasy bezpieczeństwa C.PSR.B.X86.1 Serwer kasetowy x86-64, 36 ccpu I, II, III, IV B1, B2, B3, BX Element/cecha Charakterystyka Atrybuty Procesory (liczba i typ) Pamięć RAM Dyski twarde Interfejsy sieciowe (LAN) Minimum dwa procesory osiemnastordzeniowe, osiągające w testach SPECint_rate2006 Baseline wynik nie gorszy niż określony przez atrybuty WYNIK_SPECINT_RATE_BASELINE (dla konfiguracji serwera z dwoma procesorami osiemnastordzeniowymi). Wynik testu musi być potwierdzony przez organizację SPEC ( Minimum określone przez atrybut MINIMUM_RAM_SIZE z ochrona pamięci ECC. Pamięci w oferowanej konfiguracji muszą pracować z prędkością taktowania nie niższą niż określona przez atrybut MINIMUM_FREQ_RATE. Serwer musi umożliwiać rozbudowę pamięci. Serwer musi posiadać co najmniej ilość gniazd pamięci określonych atrybutem MINIMUM_RAM_SLOT. Możliwość instalacji minimum 2 dysków SAS 2.5" Hot Plug, w wewnętrznych kieszeniach serwera. Minimum 2 dyski 300 GB 6 Gb SAS 10K RPM SFF HDD oraz dwa klucze USB lub dwie karty SD działające w trybie mirror w obudowie serwera. Minimum 2 interfejsy sieciowe o łącznej przepustowości minimum 40 Gigabit Ethernet (GbE), na 2 fizycznie oddzielnych kartach sieciowych, z możliwością zdefiniowania minimum 40 kart sieciowych poprzez mechanizm wirtualizacji (posiadające własne adresy MAC oraz widoczne z poziomu systemu operacyjnego, jako fizyczne karty sieciowe). Powyższa funkcjonalność musi być niezależna od zainstalowanego na serwerze systemu operacyjnego/platformy wirtualizacyjnej. WYNIK_SPE CINT_RATE_ BASELINE [pkt] MINIMUM_R AM_SIZE [GB] MINIMUM_F REQ_RATE [MHZ] MINIMUM_R AM_SLOT [szt.] str. 8 z 67

9 Dopuszczalne jest zastosowanie standardu Fibre Channel over Ethernet (FCoE). Wsparcie dla technologii VMQ (obsługa głębokości kolejki min. 100) oraz NetQueue. Interfejsy FC (SAN) Wspierane systemy operacyjne Minimum 4 interfejsy Fibre Channel 16 Gb/s. Wymaga się, aby interfejsy te były widziane przez system operacyjny działający bezpośrednio na serwerze, jako interfejsy fizyczne - posiadające swój adres WWN. Dopuszczalna jest wirtualizacja interfejsów Fibre Channel (FC) poprzez interfejsy 40 Gigabit Ethernet (GbE) i zastosowanie standardu Fibre Channel over Ethernet (FCoE). MS Windows 2012 R2, Red Hat Enterprise Linux 7.1, SUSE Linux Enterprise Server 12, VMware ESX Komponenty dodatkowe infrastruktury serwerowej Infrastruktura dla serwerów kasetowych Klasy systemów Klasy bezpieczeństwa C.PSR.B.IA Infrastruktura dla serwerów kasetowych. I, II, III, IV B1, B2, B3, BX Element/cecha Rodzaj obsługiwanych serwerów kasetowych Obudowa serwerów kasetowych Sposób wyprowadzenia połączeń LAN Sposób wyprowadzenia połączeń SAN Charakterystyka Infrastruktura musi obsługiwać serwery z procesorami x86-64 Dostosowana do zamontowania w szafie stelażowej 19. Umożliwiająca zainstalowanie w niej minimum 8 serwerów kasetowych dwuprocesorowych bez konieczności rozbudowy o kolejne elementy sprzętowe. Obsługiwane minimum 4 urządzenia typu 10 Gb/s Ethernet w ramach jednej obudowy serwerów kasetowych, agregujące i wyprowadzające sygnały z portów sieciowych na serwerach z zachowaniem redundancji połączeń. Możliwość dodania dodatkowych modułów w ramach obudowy, wyprowadzających interfejsy Ethernet z kart rozbudowy dla serwerów kasetowych. Moduły muszą wyprowadzać wszystkie porty Ethernet znajdujące się w serwerach kasetowych. Dopuszcza się zastosowanie rozwiązania opartego o centralny kontroler/przełącznik (w konfiguracji redundantnej) z wyniesionymi modułami I/O w obudowach blade. W przypadku architektury opartej o centralny kontroler każda obudowa blade musi posiadać minimum 2 wyniesione moduły typu 4x10 Gigabit Ethernet (GbE). Urządzenia te muszą umożliwiać agregację połączeń LAN i SAN Fibre Channel over Ethernet (FCoE) oraz ich wyprowadzenie do centralnego kontrolera/przełącznika z zachowaniem redundancji połączeń. Wymagane jest zapewnienie interfejsów oferujących pasmo łącznie 40 GigabitEthernet, rozłożone na 2 wyniesione moduły. Centralne kontrolery należy dołączyć do sieci LAN za pomocą pasma 40GE każdy. Obsługiwane minimum cztery moduły typu 16 Gb/s FC agregujące i wyprowadzające sygnały ze wszystkich portów FC w serwerach. Dopuszczalne jest stosowanie modułów wspólnych z modułami sieci LAN (FCoE). Urządzenia te muszą umożliwiać wyprowadzenie sygnałów SAN z infrastruktury z zachowaniem redundancji połączeń. Wszystkie porty muszą być aktywne i wyposażone w moduły SFP minimum 16 Gb/s SFP+ SW. Moduły muszą wyprowadzać wszystkie porty FC znajdujące się w serwerach kasetowych. str. 9 z 67

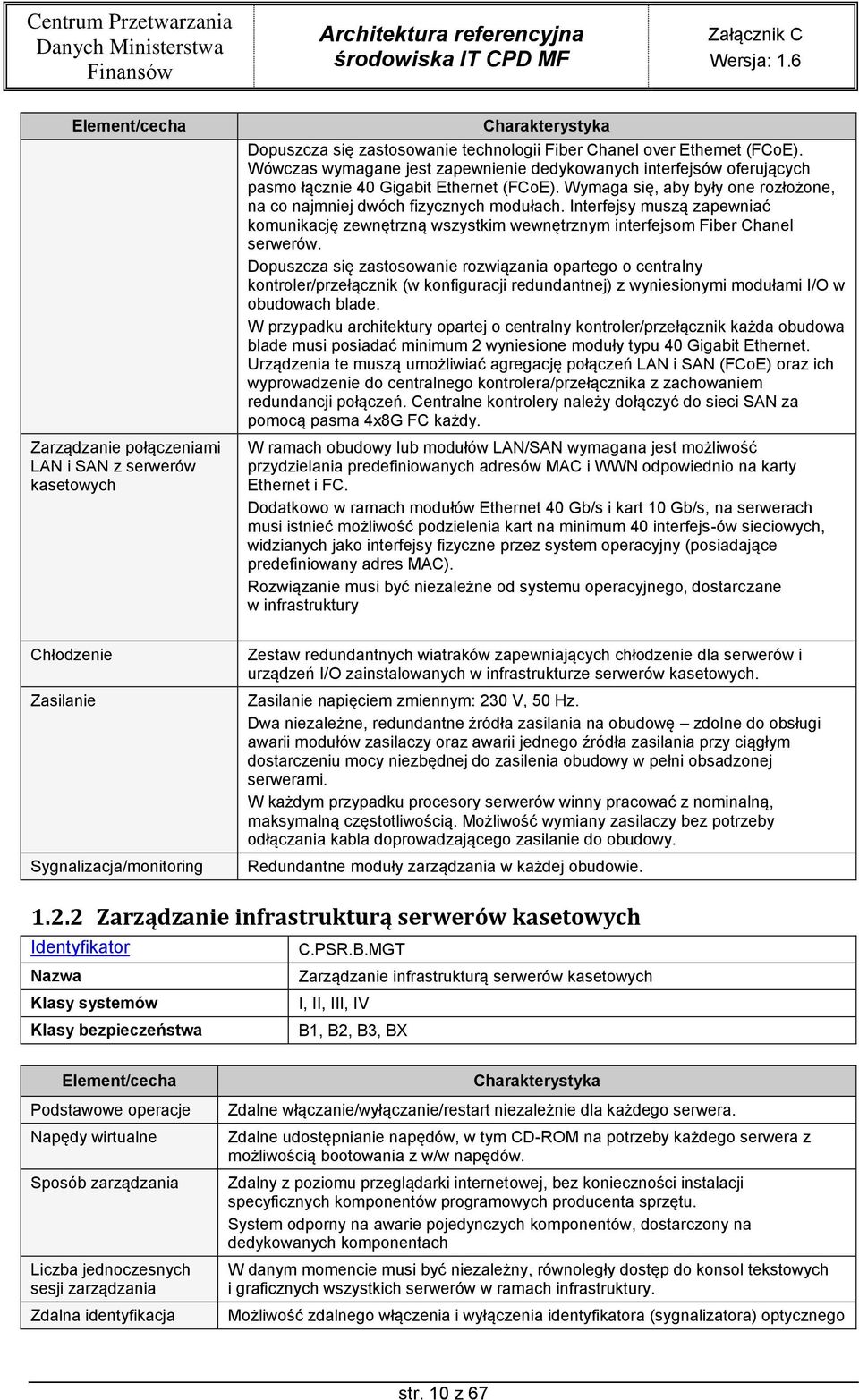

10 Element/cecha Zarządzanie połączeniami LAN i SAN z serwerów kasetowych Charakterystyka Dopuszcza się zastosowanie technologii Fiber Chanel over Ethernet (FCoE). Wówczas wymagane jest zapewnienie dedykowanych interfejsów oferujących pasmo łącznie 40 Gigabit Ethernet (FCoE). Wymaga się, aby były one rozłożone, na co najmniej dwóch fizycznych modułach. Interfejsy muszą zapewniać komunikację zewnętrzną wszystkim wewnętrznym interfejsom Fiber Chanel serwerów. Dopuszcza się zastosowanie rozwiązania opartego o centralny kontroler/przełącznik (w konfiguracji redundantnej) z wyniesionymi modułami I/O w obudowach blade. W przypadku architektury opartej o centralny kontroler/przełącznik każda obudowa blade musi posiadać minimum 2 wyniesione moduły typu 40 Gigabit Ethernet. Urządzenia te muszą umożliwiać agregację połączeń LAN i SAN (FCoE) oraz ich wyprowadzenie do centralnego kontrolera/przełącznika z zachowaniem redundancji połączeń. Centralne kontrolery należy dołączyć do sieci SAN za pomocą pasma 4x8G FC każdy. W ramach obudowy lub modułów LAN/SAN wymagana jest możliwość przydzielania predefiniowanych adresów MAC i WWN odpowiednio na karty Ethernet i FC. Dodatkowo w ramach modułów Ethernet 40 Gb/s i kart 10 Gb/s, na serwerach musi istnieć możliwość podzielenia kart na minimum 40 interfejs-ów sieciowych, widzianych jako interfejsy fizyczne przez system operacyjny (posiadające predefiniowany adres MAC). Rozwiązanie musi być niezależne od systemu operacyjnego, dostarczane w infrastruktury Chłodzenie Zasilanie Sygnalizacja/monitoring Zestaw redundantnych wiatraków zapewniających chłodzenie dla serwerów i urządzeń I/O zainstalowanych w infrastrukturze serwerów kasetowych. Zasilanie napięciem zmiennym: 230 V, 50 Hz. Dwa niezależne, redundantne źródła zasilania na obudowę zdolne do obsługi awarii modułów zasilaczy oraz awarii jednego źródła zasilania przy ciągłym dostarczeniu mocy niezbędnej do zasilenia obudowy w pełni obsadzonej serwerami. W każdym przypadku procesory serwerów winny pracować z nominalną, maksymalną częstotliwością. Możliwość wymiany zasilaczy bez potrzeby odłączania kabla doprowadzającego zasilanie do obudowy. Redundantne moduły zarządzania w każdej obudowie Zarządzanie infrastrukturą serwerów kasetowych C.PSR.B.MGT Zarządzanie infrastrukturą serwerów kasetowych Klasy systemów I, II, III, IV Klasy bezpieczeństwa B1, B2, B3, BX Element/cecha Podstawowe operacje Napędy wirtualne Sposób zarządzania Liczba jednoczesnych sesji zarządzania Zdalna identyfikacja Charakterystyka Zdalne włączanie/wyłączanie/restart niezależnie dla każdego serwera. Zdalne udostępnianie napędów, w tym CD-ROM na potrzeby każdego serwera z możliwością bootowania z w/w napędów. Zdalny z poziomu przeglądarki internetowej, bez konieczności instalacji specyficznych komponentów programowych producenta sprzętu. System odporny na awarie pojedynczych komponentów, dostarczony na dedykowanych komponentach W danym momencie musi być niezależny, równoległy dostęp do konsol tekstowych i graficznych wszystkich serwerów w ramach infrastruktury. Możliwość zdalnego włączenia i wyłączenia identyfikatora (sygnalizatora) optycznego str. 10 z 67

11 Element/cecha Konfiguracja sprzętowa serwera Dodatkowe cechy oprogramowania do zarządzania Licencje Charakterystyka w serwerze kasetowym, umożliwiająca zidentyfikowanie serwera fizycznego w obudowie. Możliwość zautomatyzowania procesu konfiguracji sprzętowej pojedynczego serwera lub grupy serwerów za pomocą skryptów. - zautomatyzowane instalacje systemu operacyjnego z wykorzystaniem mechanizmu PXE (bootowanie z sieci) - System musi mieć możliwość zarządzania serwerami kasetowymi dostarczanymi w ramach postępowania oraz zarządzania zewnętrznymi serwerami stelażowymi - zautomatyzowane, personalizowane, zrównoleglone instalacje systemów operacyjnych oraz aplikacji z wykorzystaniem tzw. plików odpowiedzi dostarczanych przez producenta oprogramowania użytkowego - zautomatyzowane, zrównoleglone kopiowanie środowisk, połączone z natychmiastową personalizacją systemu - zdalna dystrybucja oprogramowania, - automatyczne wykrywanie i identyfikacja urządzeń zainstalowanych w ramach infrastruktury (serwery, obudowy serwerów kasetowych, karty zarządzające) i prezentacja infrastruktury w postaci graficznej - monitorowanie wykorzystania (obciążena) następujących podzespołów serwera: procesor, pamięć, dyski twarde, interfejsy sieciowe - infrastruktura musi umożliwiać zastosowanie technologii Distributed Power Management (DPM) lub równoważnej tj. umożliwającej skonfiurowanie automatycznego usypiania serwerow w klastrach wirtualizacyjnych w przypadku nieskiego ich obciążenia i automatycznego wzbudzania gdy obciążenie klastrów wzrasta. - definicja oraz konfiguracja serwera przy pomocy logicznego profilu obejmującego adres MAC, adresy WWNN/WWPN, sekwencję bootowania systemu, ustawienia BIOS. - możliwość przeniesienia logicznego profilu serwera między dowolną parą serwerów kasetowych - Jedna konsola do zarządzania serwerami fizycznymi rack oraz blade, oprogramowaniem wirtualizacyjnym, przełącznikami LAN i SAN oraz fizycznymi macierzami - automatyzacja konfiguracji serwerów, macierzy, przełączników oraz wirtualizacji dostarczonych w postępowaniu za pomocą skryptów z obsługą błędów. Oprogramowanie musi także uwzględniać zautomatyzowanie procesów na serwerach HP i macierzach IBM posiadanych przez Zamawiającego. - musi pozwalać na tworzenie własnych scenariuszy dostarczania fizycznej i wirtualnej infrastruktury na wymienionej infrastrukturze - musi pozwalać na równoległą konfigurację środowiska z interfejsów zarządzających dedykowanych dla macierzy, przełączników oraz serwerów Licencje na powyższą funkcjonalność dla wszystkich serwerów kasetowych możliwych do zainstalowania w oferowanej infrastrukturze Szafa stelażowa C.PSR.BR.RCK Szafa stelażowa Element/cecha Standard szafy Wysokość (podana w jednostkach EIA) Szerokość x głębokość Wyposażenie EIA-310D 19 cali Charakterystyka - Szafy dedykowane przez producenta dla macierzy - minimum 42U. - Pozostałe szafy 47 U. (od 60 do 100 cm) x (od 120 do 130 cm) Szafa wyposażona w zdejmowane drzwi przednie i tylne zamykane na klucz, zdejmowane panele boczne oraz elementy stabilizujące, zabezpieczające szafę str. 11 z 67

12 Chłodzenie przed wywróceniem. Zawiasy drzwiowe muszą być umieszczone w obrębie obudowy. Zestaw zaślepek wypełniających puste miejsce w szafie każde miejsce w szafie nie wypełnione sprzętem musi być wyposażone w zaślepkę. Szafa musi zostać zintegrowana z istniejącym w ośrodku przetwarzania danych systemem kontroli dostępu. Dopuszcza się stosowanie innych czytników przy zachowaniu kompatybilności z elementami ww. systemu w przypadku gdy nie została przewidziana możliwość instalacji w szafie RACK 19. Przednie oraz tylne drzwi szafy muszą być wyposażone w zamki elektryczne otwierane kluczem oraz przy pomocy kart zbliżeniowych z wykorzystaniem istniejącego systemu kontroli dostępu, a także zdalnie przez administratora. Osłony boczne szaf również muszą umożliwiać zabezpieczenie przed nieuprawnionym dostępem, np. poprzez zastosowanie zestawu mikrowyłączników, połączonych z systemem kontroli dostępu. Wymagane jest wykonanie wszystkich prac i dostarczenie wszystkich niezbędnych elementów instalacyjnych w celu zintegrowania z istniejącym systemem kontroli dostępu obiektu przy zachowaniu standardów nie gorszych niż zastosowane w istniejącej w instalacji. W szczególności wymagane jest dostarczenie i zainstalowanie czytników kart, mikrowyłączników, sterowników, okablowania oraz zasilaczy do istniejącego systemu kontroli dostępu, jeśli zachodzi taka konieczność. Nośność Co najmniej 1100 kg/m 2. Zasilanie Zamontowane w szafie drzwi przednie i tylne muszą być perforowane, zapewniające chłodzenie urządzeń zimnym powietrzem wchodzącym od przodu szafy. Perforacja, za wyjątkiem szaf dedykowanych przez producenta dla macierzy, musi posiadać prześwit min. 75%, poziom prześwitu dla perforacji min. 75%. Ciepłe powietrze (po schłodzeniu urządzeń) musi być wypuszczane poprzez tył szafy. Szafa stelażowa musi być wyposażona w odpowiednią liczbę dystrybutorów zasilania (PDU), pozwalającą na zabezpieczenie zasilania wszystkich zainstalowanych w niej urządzeń Listwa dystrybucyjna zasilania (PDU) w szafie stelażowej C.PSR.BR.PDU Listwa dystrybucyjna zasilania (PDU) w szafie stelażowej Element/cecha Prąd i moc Podłączenie wejściowe Podłączenie wyjściowe wyjściowe Wymagania montażowe Elementy dodatkowe Minimum 32 A / 7,3 kva. Charakterystyka Minimum 6 gniazd IEC 320 C-19. Minimum 18 gniazd IEC 320 C-13 Wszystkie złącza muszą posiadać zabezpieczenie przed wysuwaniem się z nich wtyków kabli zasilających. Listwa dystrybucyjna (PDU) nie może zajmować pozycji montażowych w szafie stelażowej przeznaczonych dla urządzeń IT. Listwa dystrybucyjna (PDU) musi umożliwiać (bez zastosowania urządzeń dodatkowych) monitorowanie i wprowadzić do systemu BMS następujące informacje: obecność napięcia na każdej z faz listwy PDU [V], prąd na każdej z faz listwy PDU [A], moc pobierana z każdej faz listwy PDU [W], całkowita moc pobierana przez listwę PDU [W], całkowita moc pobrana(zużycie energii) [kwh]. moc bierna [var], współczynnik mocy, częstotliwość [Hz], Temperatura [stopnie C]. Listwa PDU musi umożliwiać komunikację za pośrednictwem protokołu komunikacyjnego SNMP oraz Modbus TCP. Listwa dystrybucyjna (PDU) musi umożliwiać (bez zastosowania urządzeń dodatkowych) skonfigurowanie alarmów wyzwalanych parametrami pracy. Alarmy muszą mieć możliwość rejestrowania zdarzeń w bazie danych. Minimalny zakres alarmów wymaganych to: alarm braku obecności napięcia na listwie PDU, alarm o przekroczeniu dopuszczalnej mocy dla każdej z faz listwy PDU, alarm przekroczenia całkowitej mocy listwy PDU. str. 12 z 67

13 Konsola zarządzania serwerami w szafie stelażowej C.PSR.BR.KVM Konsola zarządzania serwerami w szafie stelażowej Element/cecha Charakterystyka Atrybuty Konsola zarządzająca Konsola składająca się z monitora (minimum 17 ), klawiatury i urządzenia wskazującego (track ball, touchpad, itp.), zajmująca w szafie stelażowej nie więcej niż 1U (wysokość). Przełącznik KVM Adaptery do przełącznika KVM Porty RJ45 w ilości określonej atrybutem MIN_LICZBA_PORTÓW [szt.] do podłączenia z serwerami. Obsługa mapowania do serwerów zdalnych napędów (w tym obrazów ISO) tzw. Virtual Media. Jednoczesna obsługa minimum 2 zdalnych użytkowników (poprzez sieć TCP/IP) Możliwość instalacji za oferowaną konsolą zarządzającą, tak, aby całość rozwiązania zajmowała w szafie stelażowej wysokość maksymalnie 1U. Możliwość łączenia wielu oferowanych przełączników KVM w celu podłączenia do minimum 256 serwerów. Obsługa przewodów o minimalnej długość 40m ( między serwerem a przełącznikiem KVM) Adapterów RJ45 do USB lub PS2/VGA w ilości określonej atrybutem MIN_ADAPTERÓW z możliwością obsługi Virtual Media. MIN_LICZBA_PORTÓW - [szt.] MIN_ADAPTERÓW - [szt.] Macierz dyskowa typ 1. C.STO.UNI Macierz dyskowa. Lp. Element/cecha Minimalne parametry techniczne Atrybuty 1 Kompatybilność Dostarczany model macierzy dyskowych musi znajdować się na liście sprzętu kompatybilnego z posiadanym przez zamawiającego wirtualizatorem macierzy dyskowych SVC 2 Pojemność użytkowa Macierz musi dostarczać całkowitą pojemność NETTO (przestrzeni użytkowej, widzianej przez HOSTA) określoną przez atrybut: NETTO CAŁKOWITA. - NETTO CAŁKOWITA [TiB] - NETTO SAS [TiB] Dostarczana przestrzeń NETTO na każdej - NETTO NL-SAS macierzy dyskowej musi rozkładać się na następujące grupy, określone parametrami: [TiB] - NETTO SSD [TiB] NETTO SSD Minimalna pojemność przestrzeni w oparciu o dyski SSD (pojemność pojedynczego dysku max. 400 GB w technologii emlc lub SLC). Niedopuszczalne są w szczególności dyski cmlc str. 13 z 67

14 Lp. Element/cecha Minimalne parametry techniczne Atrybuty (Consumer MLC). 1. NETTO SAS Minimalna pojemność netto przestrzeni w oparciu o dyski SAS (pojemność pojedynczego dysku max. 300GB, prędkość obrotowa min. 15k obr/min.), 2. NETTO NL-SAS minimalna pojemność przestrzeni w oparciu o dyski NL-SAS (pojemność pojedynczego dysku max. 3TB, prędkość obrotowa min. 7.2k obr/min.) 3 Bezpieczeństwo danych Dostarcza pojemność musi zostać zabezpieczona przed awarią co najmniej pojedynczego dysku (RAID 5 o ilości dysków maksymalnie 8+1 dla dysków SSD i SAS oraz maksymalnie 6+2 dla dysków NL-SAS) oraz poprzez obszary Hot Spare zgodnie z rekomendacjami producenta macierzy. 4 Wydajność Wynik jaki musi zostać osiągnięty przez MIN WYDAJNOŚĆ dostarczoną macierz dyskową określony MACIERZY [IOPS] 5 Kompresja i deduplikacja atrybutem MIN WYDAJNOŚĆ MACIERZY IOPS (operacji wejścia/wyjścia na sekundę) przy maksymalnym średnim czasie odpowiedzi określonym atrybutem MAX ŚREDNI CZAS ODPOWIEDZI osiągnięty w teście Vdbench zgodnym z wewnętrzną procedurą testową. Macierz dyskowa musi posiadać możliwość kompresji i deduplikacji danych. 6 Pamięć podręczna Minimalna wielkość zainstalowanej pamięci określona cechą PAMIĘĆ CACHE [GB] (Zamawiający nie dopuszcza możliwości zastosowania dysków SSD lub kart pamięci FLASH jako pamięci cache). Mirrorowanie pamięci Cache kontrolerów macierzowych. Podtrzymanie bateryjne pamięci Cache kontrolerów macierzowych przez minimum 48 h lub czas niezbędny na przeniesienie pamięci Cache na dyski wewnętrzne lub do pamięci flash. 7 Liczba portów Minimalna liczba sztuk portów FC typu zewnętrznych frontend określona atrybutem LICZBA PORTÓW FC, o prędności minimalnej określonej parametrem PRĘDKOŚĆ PORTÓW FC. Dopuszczalne wartości atrybutu PRĘDKOŚĆ PORTÓW FC: - 8 [Gbps] - 16 [Gbps], MAX ŚREDNI CZAS ODPOWIEDZI [ms] - PAMIĘĆ CACHE [GB] LICZBA FC [szt.] PRĘDKOŚĆ PORTÓW [Gbps] PORTÓW FC Minimalna liczba sztuk portów iscsci LICZBA PORTÓW iscsi [szt] str. 14 z 67

15 Lp. Element/cecha Minimalne parametry techniczne Atrybuty określona atrybutem LICZBA PORTÓW iscsi, o prędności minimalnej określonej parametrem PRĘDKOŚĆ PORTÓW iscsi. Dopuszczalne wartości atrybutu PRĘDKOŚĆ PORTÓW iscsi: - 1 [Gbps] - 10 [Gbps], 8 Obudowa Macierz dyskowa musi zostać dostarczona w szafie stelażowej RACK 19 lub w dedykowanej szafie producenta macierzy. 9 Architektura macierzy Architektura macierzy w pełni oparta o technologię min. SAS 6 Gb/s. Zainstalowane minimum dwa kontrolery do obsługi danych pracujące nadmiarowo w trybie Active/Active. Oferowane rozwiązanie musi być pojedynczą macierzą dyskową. Niedopuszczalna jest dostarczenie rozwiązania składającego się z wielu macierzy dyskowych. 10 Tryby ochrony danych Macierz musi mieć możliwość definiowania grup dyskowych jednego z dwóch poniższych typów: Typ 1: RAID 1+0 (RAID 10); RAID 5; RAID 6. Typ 2: RAID 4; RAID 6 (RAID-DP). Możliwość definiowania globalnych przestrzeni lub dysków SPARE. Podwójne niezależne przyłącza min. SAS 6 Gb/s wewnętrznych napędów dyskowych. 11 Skalowalność Możliwość rozbudowy, co najmniej do wartości określonej atrybutem ROZBUDOWA DO MIN. LICZBY DYSKÓW bez konieczności wymiany/dodawania kontrolerów macierzowych. Możliwość rozbudowy pamięci Cache do wartości określonej atrybutem ROZBUDOWA CACHE DO MIN. POJEMNOŚCI [TB] (Zamawiający dopuszcza możliwość zastosowania dysków SSD lub kart pamięci FLASH jako rozbudowę podstawowej pamięci cache) bez konieczności wymiany kontrolerów macierzowych. Pamięć cache musi być dostępna dla operacji zapisu i odczytu. Możliwość rozbudowy macierzy za pomocą nowych dysków o większych pojemnościach oraz dysków typu SSD. W celu zapewnienia wysokiej wydajności komunikacji serwermacierz, macierz musi posiadać możliwość rozbudowy interfejsów FC do wartości określonej atrybutem ROZBUDOWA DO PRĘDKOŚĆ PORTÓW iscsi [Gbps] ROZBUDOWA DO MIN. LICZBY DYSKÓW [szt.] ROZBUDOWA CACHE DO MIN. POJEMNOŚCI [TB] do co najmniej 64 ROZBUDOWA DO str. 15 z 67

16 Lp. Element/cecha Minimalne parametry techniczne Atrybuty MIN. LICZBY PORTÓW FC FRONTEND MIN. LICZBY [szt.] (bez stosowania dodatkowych PORTÓW FC przełączników lub koncentratorów FC chyba FRONTEND [szt.] że jest to klastrowanie kontrolerów macierzy umożliwiające zarządzanie z poziomu jednego interfejsu GUI). Porty FC typu frontend mogą być wykorzystane również do replikacji międzymacierzowej, natomiast niedopuszczalne jest wykorzystanie tych portów do klastrowania kontrolerów. Wymagane jest aby pojedynczy port FC miał możliwość obsługi min. 250 host ów inicjatorów a cała macierz obsługiwała min host ów inicjatorów. 12 Zarządzanie Oprogramowanie do zarządzania macierzą musi posiadać graficzny interfejs do monitorowania stanu oraz wydajności wszystkich komponentów macierzy oraz pozwalające na tej podstawie optymalizować konfigurację macierzy, konfiguracji macierzy, diagnostyki, wydajności, dające możliwość mapowania zasobów do serwerów (zarówno podłączanych bezpośrednio jak i przez sieć SAN LUN Masking) oraz możliwość odczytu danych historycznych (część z wymienionych funkcjonalności może być realizowana poprzez oprogramowanie dodatkowe pod warunkiem, że zostanie dostarczone wraz z niezbędnymi licencjami na całą pojemność dostarczonej macierzy). Możliwość konfigurowania wolumenów logicznych LUN o pojemności użytkowej przekraczającej 2 TB. Oprogramowania macierzy musi zapewniać funkcjonalność automatycznego przemieszczania się danych pomiędzy różnymi warstwami i technologiami składowania (Tiering) działającą na poziomie bloku danych i zapewniać możliwość buforowania danych (Cache) na pamięciach Flash, w tym na pulach dyskowych Flash SSD bądź na pamięciach Flash umieszczonych na kartach PCIe. Funkcjonalność Tiering u musi być możliwa pomiędzy wszystkimi typami stosowanych dysków tj. SSD, SAS oraz NL-SAS. Macierz musi umożliwiać przenoszenie całych dysków logicznych (LUN) udostępnionych do hostów pomiędzy poszczególnymi obszarami macierzy dyskowej bez przerywania dostępu do danych i pracy aplikacji korzystających z tych dysków. Dostarczenie funkcjonalności typu thin provisioning umożliwiającej alokację wirtualnej przestrzeni dyskowej, do której fizyczne dyski mogą być dostarczone w str. 16 z 67

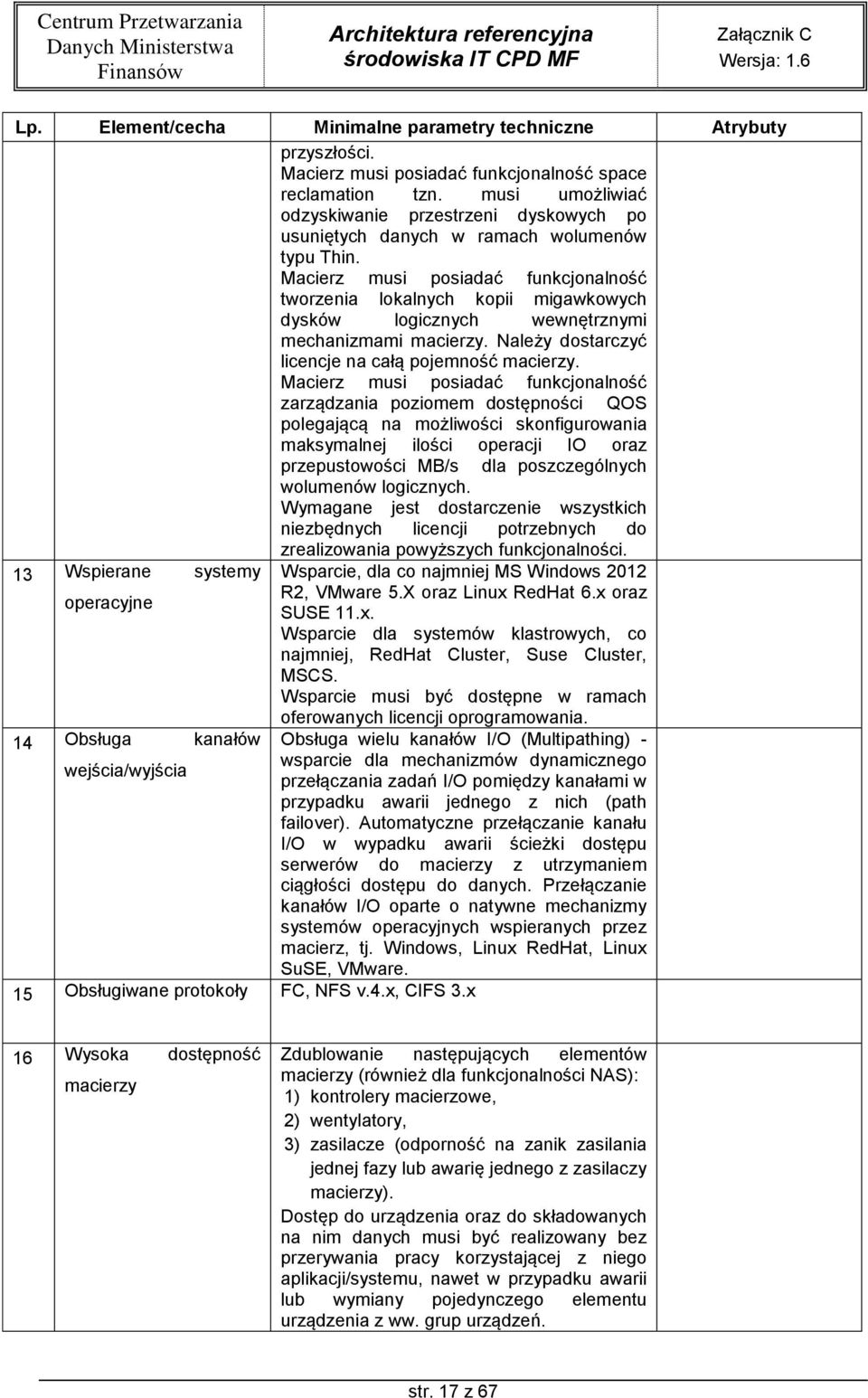

17 Lp. Element/cecha Minimalne parametry techniczne Atrybuty przyszłości. Macierz musi posiadać funkcjonalność space reclamation tzn. musi umożliwiać odzyskiwanie przestrzeni dyskowych po usuniętych danych w ramach wolumenów typu Thin. Macierz musi posiadać funkcjonalność tworzenia lokalnych kopii migawkowych dysków logicznych wewnętrznymi mechanizmami macierzy. Należy dostarczyć licencje na całą pojemność macierzy. Macierz musi posiadać funkcjonalność zarządzania poziomem dostępności QOS polegającą na możliwości skonfigurowania maksymalnej ilości operacji IO oraz przepustowości MB/s dla poszczególnych wolumenów logicznych. Wymagane jest dostarczenie wszystkich niezbędnych licencji potrzebnych do zrealizowania powyższych funkcjonalności. 13 Wspierane systemy Wsparcie, dla co najmniej MS Windows 2012 operacyjne R2, VMware 5.X oraz Linux RedHat 6.x oraz SUSE 11.x. Wsparcie dla systemów klastrowych, co najmniej, RedHat Cluster, Suse Cluster, MSCS. Wsparcie musi być dostępne w ramach oferowanych licencji oprogramowania. 14 Obsługa kanałów Obsługa wielu kanałów I/O (Multipathing) - wejścia/wyjścia wsparcie dla mechanizmów dynamicznego przełączania zadań I/O pomiędzy kanałami w przypadku awarii jednego z nich (path failover). Automatyczne przełączanie kanału I/O w wypadku awarii ścieżki dostępu serwerów do macierzy z utrzymaniem ciągłości dostępu do danych. Przełączanie kanałów I/O oparte o natywne mechanizmy systemów operacyjnych wspieranych przez macierz, tj. Windows, Linux RedHat, Linux SuSE, VMware. 15 Obsługiwane protokoły FC, NFS v.4.x, CIFS 3.x 16 Wysoka dostępność macierzy Zdublowanie następujących elementów macierzy (również dla funkcjonalności NAS): 1) kontrolery macierzowe, 2) wentylatory, 3) zasilacze (odporność na zanik zasilania jednej fazy lub awarię jednego z zasilaczy macierzy). Dostęp do urządzenia oraz do składowanych na nim danych musi być realizowany bez przerywania pracy korzystającej z niego aplikacji/systemu, nawet w przypadku awarii lub wymiany pojedynczego elementu urządzenia z ww. grup urządzeń. str. 17 z 67

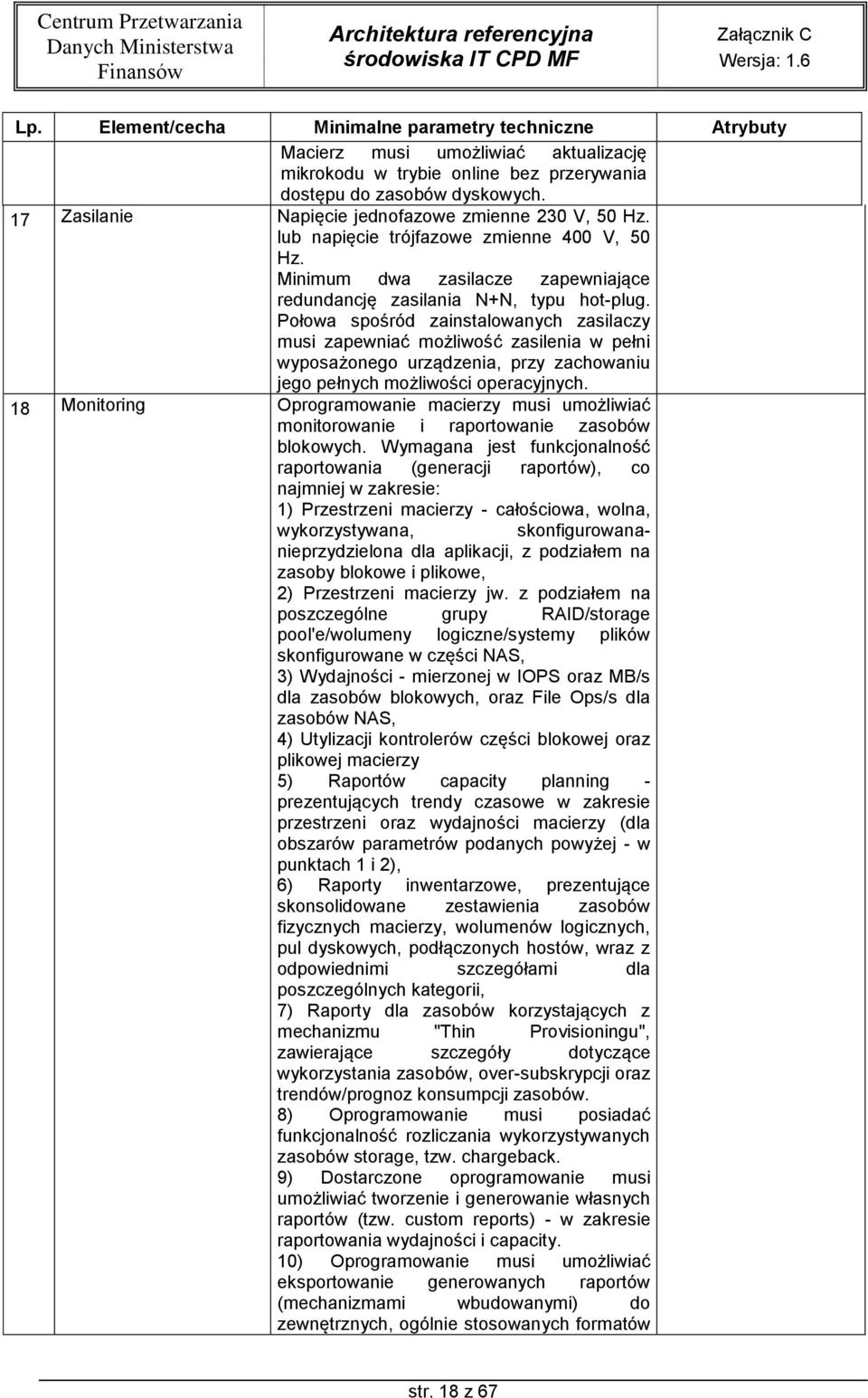

18 Lp. Element/cecha Minimalne parametry techniczne Atrybuty Macierz musi umożliwiać aktualizację mikrokodu w trybie online bez przerywania dostępu do zasobów dyskowych. 17 Zasilanie Napięcie jednofazowe zmienne 230 V, 50 Hz. lub napięcie trójfazowe zmienne 400 V, 50 Hz. Minimum dwa zasilacze zapewniające redundancję zasilania N+N, typu hot-plug. Połowa spośród zainstalowanych zasilaczy musi zapewniać możliwość zasilenia w pełni wyposażonego urządzenia, przy zachowaniu jego pełnych możliwości operacyjnych. 18 Monitoring Oprogramowanie macierzy musi umożliwiać monitorowanie i raportowanie zasobów blokowych. Wymagana jest funkcjonalność raportowania (generacji raportów), co najmniej w zakresie: 1) Przestrzeni macierzy - całościowa, wolna, wykorzystywana, skonfigurowananieprzydzielona dla aplikacji, z podziałem na zasoby blokowe i plikowe, 2) Przestrzeni macierzy jw. z podziałem na poszczególne grupy RAID/storage pool'e/wolumeny logiczne/systemy plików skonfigurowane w części NAS, 3) Wydajności - mierzonej w IOPS oraz MB/s dla zasobów blokowych, oraz File Ops/s dla zasobów NAS, 4) Utylizacji kontrolerów części blokowej oraz plikowej macierzy 5) Raportów capacity planning - prezentujących trendy czasowe w zakresie przestrzeni oraz wydajności macierzy (dla obszarów parametrów podanych powyżej - w punktach 1 i 2), 6) Raporty inwentarzowe, prezentujące skonsolidowane zestawienia zasobów fizycznych macierzy, wolumenów logicznych, pul dyskowych, podłączonych hostów, wraz z odpowiednimi szczegółami dla poszczególnych kategorii, 7) Raporty dla zasobów korzystających z mechanizmu "Thin Provisioningu", zawierające szczegóły dotyczące wykorzystania zasobów, over-subskrypcji oraz trendów/prognoz konsumpcji zasobów. 8) Oprogramowanie musi posiadać funkcjonalność rozliczania wykorzystywanych zasobów storage, tzw. chargeback. 9) Dostarczone oprogramowanie musi umożliwiać tworzenie i generowanie własnych raportów (tzw. custom reports) - w zakresie raportowania wydajności i capacity. 10) Oprogramowanie musi umożliwiać eksportowanie generowanych raportów (mechanizmami wbudowanymi) do zewnętrznych, ogólnie stosowanych formatów str. 18 z 67

19 Lp. Element/cecha Minimalne parametry techniczne Atrybuty plikowych - wymagane co najmniej formaty PDF, XLS oraz CSV, oraz możliwość automatycznego wysyłania wygenerowanych raportów pocztą elektroniczną Macierz dyskowa typ 2. C.STO.UNI.2 Macierz dyskowa. Lp. Element/cecha Minimalne parametry techniczne Atrybuty 2 Pojemność Macierz musi dostarczać całkowitą minimalną użytkowa pojemność NETTO (przestrzeni użytkowej, widzianej przez HOSTA) określoną przez atrybut: POJEMNOŚĆ CAŁKOWITA, zwymiarowaną w jednostkach TiB. Dostarczana przestrzeń NETTO CAŁKOWITA na każdej macierzy dyskowej musi rozkładać się na następujące grupy, określane cechami: 1. NETTO RAID5 NL SAS - Minimalna pojemność netto przestrzeni w TiB w oparciu o dyski NL-SAS (pojemność pojedynczego dysku max. 2TB, prędkość obrotowa min. 7.2k obr/min.), 2. NETTO RAID1 NL SAS Minimalna pojemność netto przestrzeni w TiB w oparciu o dyski NL-SAS (pojemność pojedynczego dysku max. 2TB, prędkość obrotowa min. 7.2k obr/min.) 3. NETTO RAID6 NL SAS Minimalna pojemność netto przestrzeni w TiB w oparciu o dyski NL-SAS (pojemność pojedynczego dysku max. 2TB, prędkość obrotowa min. 7.2k obr/min.) 3 Bezpieczeństwo Dostarczana pojemność musi zostać danych zabezpieczona przed awarią co najmniej dwóch dysków (RAID 6 o ilości dysków maksymalnie 6+2 dla dysków NL-SAS), a także przez typ zabezpieczenia RAID1/10 oraz poprzez obszary Hot Spare zgodnie z rekomendacjami producenta macierzy. 4 Wydajność Wynik jaki musi zostać osiągnięty przez dostarczoną macierz dyskową określony atrybutem MIN WYDAJNOŚĆ MACIERZY IOPS (operacji wejścia/wyjścia na sekundę) przy maksymalnym średnim czasie odpowiedzi określonym atrybutem MAX ŚREDNI CZAS ODPOWIEDZI osiągnięty w - NETTO CAŁKOWITA [TiB] - NETTO RAID5 NL SAS [TiB] - NETTO RAID1 NL SAS [TiB] - NETTO RAID6 NL SAS [TiB] MIN WYDAJNOŚĆ MACIERZY [IOPS] MAX ŚREDNI CZAS ODPOWIEDZI [ms] str. 19 z 67

20 Lp. Element/cecha Minimalne parametry techniczne Atrybuty teście Vdbench zgodnym z wewnętrzną procedurą testową. 5 Pamięć podręczna Minimalna wielkość zainstalowanej pamięci Cache określona jest cechą PAMIĘĆ CACHE PAMIĘĆ CACHE [GB] (Zamawiający nie dopuszcza możliwości zastosowania dysków SSD lub kart pamięci FLASH jako pamięci cache). Mirrorowanie pamięci Cache kontrolerów macierzowych. Podtrzymanie bateryjne pamięci Cache kontrolerów macierzowych przez minimum 48 h lub czas niezbędny na przeniesienie pamięci Cache na dyski wewnętrzne lub do pamięci flash. 6 Liczba portów zewnętrznych Minimalna liczba sztuk portów FC typu frontend określona atrybutem LICZBA PORTÓW FC, nie mniej niż 8 oraz PRĘDKOŚĆ PORTÓW, nie mniej niż 8Gbps 7 Obudowa Macierz dyskowa musi zostać dostarczona w szafie stelażowej RACK 19 lub w dedykowanej szafie producenta macierzy. 8 Architektura Architektura macierzy w pełni oparta o macierzy technologię SAS minimum 6 Gb/s. Zainstalowane minimum dwa kontrolery do obsługi danych pracujące nadmiarowo w trybie Active/Active. Oferowane rozwiązanie musi być pojedynczą macierzą dyskową. Niedopuszczalna jest dostarczenie rozwiązania składającego się z wielu macierzy dyskowych. 9 Tryby ochrony Macierz musi mieć możliwość definiowania grup danych dyskowych jednego z dwóch poniższych typów: Typ 1: RRAID 1+0 (RAID 10); RRAID 5; RRAID 6. Możliwość definiowania globalnych przestrzeni lub dysków SPARE. Podwójne niezależne przyłącza min. SAS 6 Gb/s wewnętrznych napędów dyskowych. 10 Skalowalność Możliwość rozbudowy, do co najmniej 1000 dysków bez konieczności wymiany/dodawania kontrolerów macierzowych. Możliwość rozbudowy pamięci Cache do co najmniej 2,5 TB (Zamawiający dopuszcza możliwość zastosowania dysków SSD lub kart pamięci FLASH jako rozbudowę podstawowej pamięci cache) bez konieczności wymiany kontrolerów macierzowych. Pamięć cache musi być dostępna dla operacji zapisu i odczytu. LICZBA PORTÓW FC [szt.] PRĘDKOŚĆ PORTÓW [Gbps] str. 20 z 67

21 Lp. Element/cecha Minimalne parametry techniczne Atrybuty Możliwość rozbudowy macierzy za pomocą nowych dysków o większych pojemnościach oraz dysków typu SSD. W celu zapewnienia wysokiej wydajności komunikacji serwer-macierz, macierz musi posiadać możliwość rozbudowy, do co najmniej 16 interfejsów FC typu frontend (bez stosowania dodatkowych przełączników lub koncentratorów FC chyba że jest to klastrowanie kontrolerów macierzy umożliwiające zarządzanie z poziomu jednego interfejsu GUI). Wymagane jest aby pojedynczy port FC miał możliwość obsługi min. 250 host ów inicjatorów a cała macierz obsługiwała min host ów inicjatorów. 11 Zarządzanie Oprogramowanie do zarządzania macierzą musi posiadać graficzny interfejs do monitorowania stanu oraz wydajności wszystkich komponentów macierzy oraz pozwalające na tej podstawie optymalizować konfigurację macierzy, konfiguracji macierzy, diagnostyki, wydajności, dające możliwość mapowania zasobów do serwerów (zarówno podłączanych bezpośrednio jak i przez sieć SAN LUN Masking) oraz możliwość odczytu danych historycznych (część z wymienionych funkcjonalności może być realizowana poprzez oprogramowanie dodatkowe pod warunkiem, że zostanie dostarczone wraz z niezbędnymi licencjami na całą pojemność dostarczonej macierzy). Możliwość konfigurowania wolumenów logicznych LUN o pojemności użytkowej przekraczającej 2 TB. Oprogramowania macierzy musi zapewniać funkcjonalność automatycznego przemieszczania się danych pomiędzy różnymi warstwami i technologiami składowania (Tiering) działającą na poziomie bloku danych i zapewniać możliwość buforowania danych (Cache) na pamięciach Flash, w tym na pulach dyskowych Flash SSD bądź na pamięciach Flash umieszczonych na kartach PCIe. Funkcjonalność Tiering u może być możliwa pomiędzy wszystkimi typami stosowanych dysków tj. SSD, SAS oraz NL-SAS. Macierz musi umożliwiać przenoszenie całych dysków logicznych (LUN) udostępnionych do hostów pomiędzy poszczególnymi obszarami macierzy dyskowej bez przerywania dostępu do danych i pracy aplikacji korzystających z tych dysków. Dostarczenie funkcjonalności typu thin provisioning umożliwiającej alokację wirtualnej przestrzeni str. 21 z 67
