WYŁĄCZNIKI / ROZŁĄCZNIKI MOCY

Wielkość: px
Rozpocząć pokaz od strony:

Download "WYŁĄCZNIKI / ROZŁĄCZNIKI MOCY"

Transkrypt

1 WYŁĄCZNIKI / ROZŁĄCZNIKI MOCY TOP ROZWIĄZANIE TOP SELEKCJA Charakterystyki wyzwalania Dane ogólne: Firma: Schrack Technik Urządzenie: Rozdzielacz pompy Opracował: GHA Data: r. Sieć: 440 V/50 Hz Czas wyzwalania Firma Schrack nie daje gwarancji prawidłowości. Odpowiedzialność w przypadku działania umyślnego jest wykluczona. Prąd wyzwalania (A) 114 GOTOWE UKŁADY AUTOMATYKI SZR PROGRAM DO SPRAWDZANIA SELEKTYWNOŚCI TOP ROZWIĄZANIE TOP SYSTEM WYŁĄCZNIKI/ROZŁĄCZNIKI KOMPAKTOWE DO 2000A TECHNIKA WTYKOWA I WYSUWNA TOP JAKOŚĆ TOP TECHNIKA WYŁĄCZNIKI POWIETRZNE DO 6300A SZEROKA GAMA WYZWALACZY

2 WYŁĄCZNIKI / ROZŁĄCZNIKI MOCY TOP ROZWIĄZANIE TOP JAKOŚĆ PRZEKAŹNIKI RÓŻNICOWOPRĄDOWE FIR SZEROKI WYBÓR AKCESORIÓW WYŁĄCZNIKI / ROZŁĄCZNIKI MOCY w SPIS TREŚCI UKŁADY AUTOMATYKI SZR PRZEGLĄD WYŁĄCZNIKÓW I ROZŁĄCZNIKÓW KOMPAKTOWYCH MC1-MC WYŁĄCZNIKI KOMPAKTOWE MC1 DO 160A ROZŁĄCZNIKI KOMPAKTOWE MC1 DO 160A WYŁĄCZNIKI KOMPAKTOWE MC2 DO 300A ROZŁĄCZNIKI KOMPAKTOWE MC2 DO 250A WYŁĄCZNIKI KOMPAKTOWE MC3 DO 630A ROZŁĄCZNIKI KOMPAKTOWE MC3 DO 630A WYŁĄCZNIKI KOMPAKTOWE MC4 DO 2000A ROZŁĄCZNIKI KOMPAKTOWE MC4 DO 1600A AKCESORIA DO WYŁĄCZNIKÓW KOMPAKTOWYCH MC1-MC PRZEKAŹNIKI RÓŻNICOWOPRĄDOWE Z ZEWNĘTRZNYM PRZEKŁADNIKIEM WYŁĄCZNIKI POWIETRZNE MO, WIELKOŚĆ WYZWALACZE ETU DO WYŁĄCZNIKÓW POWIETRZNYCH MO AKCESORIA DO WYŁĄCZNIKÓW POWIETRZNYCH MO

3 UKŁADY AUTOMATYKI SZR w UKŁAD AUTOMATYKI SZR DLA 2 WYŁĄCZNIKÓW LUB STYCZNIKÓW Do wyłączników MC, MO i styczników Automat realizuje przełączenia: - SZR od zaniku napięcia, - APZ po powrocie napięcia, - AZZ automatyczne załączenie zasilania po włączeniu automatu do pracy. 116 w FUNKCJE I MOŻLIWOŚCI Możliwość: - nastawiania opóźnienia załączania i wyłączania wyłączników, - bezpośredniego sterowania elementami komutacyjnymi (wyłączniki, styczniki), - monitorowania stanu rozdzielnicy (wyłączników i napięć) przy pomocy diod LED, - blokady automatu stykiem zewnętrznym oraz stacyjką z kluczykiem, - zmiany przez producenta zakresu opóźnienia załączania i wyłączania. w Działanie Automat PPBZ210SZR kontroluje obecność dwóch napięć i stan 2 wyłączników lub styczników. W zależności od położenia wyłączników i obecności napięć automat dokonuje przełączeń, doprowadzając do stanu zgodnego z przedstawioną tabelą: Lp U1 U2 W1 W2 U1 U W1 W2 Ux Ux 1 - jest napięcie 0 - brak napięcia Wx 1 - wyłącznik zamknięty Wx 0 - wyłącznik otwarty Do automatu (zgodnie ze schematem podłączeniowym) należy dobrać następujące elementy: styki pomocnicze do wyłącznika lub stycznika (przy użyciu wyłączników MC należy zastosować styki 2R - MM , 1Z - MM ) przełącznik: praca ręczna/automatyczna sygnalizacja zewnętrzna działania układu w dane techniczne Znamionowe napięcie pomiarowe Un 400 V AC, 50 Hz Znamionowe napięcie zasilania Uz AC 230 V + 10%, - 20% Napięcie progowe kontrolowanych faz 180 V AC ± 10% Zakres nastaw czasu opóźnienia zał. i wył. 0,05 7,5 s (co 0,5 s) Czas trwania imp. wyj. do sterowania 0,5 s Obciążalność styków: maksymalny prąd załączania 15 A znamionowy prąd obciążenia styku w kategorii AC1 6 A przy 250 V AC w kategorii DC1 6 A / 24 V DC trwała 6 A maksymalne napięcie styków AC/DC 250 V / 300 V Znamionowy pobór mocy 10 W Trwałość łączeniowa przekaźników wyjściowych > 0,6 x 10 5 Wymiary (160 x 90 x 66) mm Stopień ochrony IP 40 OPIS WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY Układ automatyki dla 2 wył./styczników 160 x 90 x 66 PPBZ210SZR

4 UKŁADY AUTOMATYKI SZR w UKŁAD AUTOMATYKI SZR DLA 2-5 WYŁĄCZNIKÓW Automaty mogą być zastosowane w różnych konfiguracjach sieci, umożliwiają przełączanie zasilana w układach: dwa źródła zasilania trzy źródła zasilania jedno źródło zasilania i generator dwa źródła zasilania i generator jedna sekcja rozdzielnicy dwie sekcje rozdzielnicy trzy sekcje rozdzielnicy cztery sekcje rozdzielnicy kombinacje powyższych w Zasada działania automatu PPBZ Mikroprocesorowy układ pomiarowo-sterujący kontroluje obecność wszystkich napięć oraz stan wszystkich wyłączników, a następnie w zależności od nich, dokonuje przełączeń zgodnych z tabelą stanu właściwą dla konkretnego modelu automatu PPBZ. Produkowane automaty dedykowane dla dwóch, trzech, czterech lub pięciu wyłączników, obsługują dwadzieścia zaprogramowanych, gotowych algorytmów we wszystkich cyklach pracy: SZR, APZ, AZZ czy SZR jednokrotny. Możliwe jest również przygotowanie indywidualnego, zamówionego przez użytkownika algorytmu, który zostanie zaprogramowany i przetestowany w laboratorium. Automat zasilany jest z jednego z napięć wejściowych, wybieranych automatycznie przez wewnętrzny układ. Napięcie to służy do sterowania wyłącznikami, dzięki czemu automat nie potrzebuje napięcia pomocniczego. Możliwe jest zasilenie urządzenia z UPS-a. Prosta obsługa ogranicza się do ustawienia czasów opóźnienia zaniku i powrotu napięcia, czasów załączenia i wyłączenia wyłączników. Programowana przez użytkownika konfiguracja dotyczy jedynie zdefiniowania czy automat ma obsługiwać cykle np. automatycznego powrotu zasilania. Modele przewidziane do współpracujący z generatorem mają rozszerzony zakres nastaw czasów oraz generowany jest sygnał startu generatora. Proponowane urządzenia stanowią ekonomiczną alternatywę przy budowie rozdzielnic z automatyką SZR bez jakichkolwiek ograniczeń funkcjonalności, czy układów pracy. w Cykle automatu PPBZ w SZR - Samoczynne Załączenie Rezerwy Automat PPBZ realizuje przełączenia SZR w przypadku zaniku kontrolowanego napięcia. Zanik co najmniej jednej fazy napięcia powoduje uruchomienie automatu. Jeżeli zanik napięcia trwa dłużej niż nastawiony czas opóźnienia zaniku napięcia, to po nastawionym czasie nastąpi wyłączenie wyłączników zgodne z algorytmem działania. Po ich otwarciu nastąpi odmierzenie nastawionego czasu opóźnienia załączania wyłączników i wysłanie kolejno impulsów na załączenie wyłączników zapewniających zasilanie odpowiednich sekcji szyn. w APZ - Automatyczny Powrót Zasilania Automat PPBZ realizuje przełączenia APZ w przypadku pojawienia się trzech faz brakującego napięcia. Jeżeli powrót napięcia trwa dłużej niż nastawiony czas opóźnienia powrotu napięcia, to po odmierzeniu tego czasu wysłane zostają kolejno impulsy na wyłączenie odpowiednich wyłączników, a po ich otwarciu nastąpi wysłanie kolejno impulsów na załączenie wyłączników. w AZZ Automatyczne Załączenie Zasilania Automat PPBZ realizuje przełączenia AZZ w przypadku gdy po zaniku wszystkich napięć nastąpi ponowne pojawienie się co najmniej jednego napięcia. W takim przypadku automat niezależnie od zastanej konfiguracji położenia wyłączników, dokona przełączeń zgodnych z algorytmem działania. W przypadku cyklu AZZ gdy załączony jest jakiś wyłącznik, automat sam określa czy ma go wyłączyć czy pozostawić w zastanym położeniu. O tym decyduje algorytm działania. Podczas cykli AZZ odmierzane też są nastawione opóźnienia załączania. w SZR jednokrotny W przypadku ustawienia konfiguracji w LCD Blokada cykli powrotnych <zablokowane> możliwe są tylko przełączenia jednokrotne. Nie możliwe są cykle powrotne po ponownym pojawieniu się napięcia. W takim przypadku powrót na pierwotne zasilanie możliwy jest po wyłączeniu blokady cykli powrotnych, lub po zablokowaniu automatu, poprzez ręczne sterowanie wyłącznikami. w System oznaczeń automatów PPBZ: PPBZ [abcde] a. liczba sterowanych wyłączników b. liczba sekcji rozdzielnicy c. liczba przełączanych źródeł (bez generatora) d. liczba wejść zasilania z generatora e. numer algorytmu przełączeń automatu w Konfigurator - sposób doboru automatu. W celu wybrania właściwego modelu automatu należy określić: - liczbę przełączanych źródeł zasilania c [1 do 3] - czy jest generator d [0 lub 1] - liczbę sekcji w rozdzielnicy b [1 do 4] - liczbę sterowanych wyłączników a = c + d + (b - 1) Następnie wybrać układ i na podstawie tabeli stanów wyłączników wybrać tryb pracy algorytm przełączeń

5 UKŁADY AUTOMATYKI SZR w UKŁAD AUTOMATYKI SZR DLA 2-5 WYŁĄCZNIKÓW (kontynuacja) w Typowe układy WYŁĄCZNIKÓW sterowane automatami PPBZ 1. Układ zasilający jedną sekcję z dwóch źródeł - typ PPBZ Układ zasilający jedną sekcję z jednego źródła lub generatora - typ PPBZ Układ zasilający jedną sekcję z dwóch źródeł lub generatora - typ PPBZ Układ zasilający dwie sekcje z dwóch źródeł - typ PPBZ3220x Tabela dla PPBZ Rezerwa jawna, obie sekcje zasilane w każdym przypadku PPBZ PPBZ PPBZ PPBZ PPBZ Tabela dla PPBZ Rezerwa ukryta, zrzut mocy wyłączona sekcja A przy zasilaniu tylko ze źródła U2 5. Układ zasilający dwie sekcje z dwóch źródeł i generatora typ PPBZ4221- Tabela dla PPBZ Rezerwa ukryta obie sekcje zasilane ze źródeł U1 i/lub U2, zrzut mocy przy zasilaniu z generatora, napięcie podane tylko na sekcję B Tabela dla PPBZ Rezerwa ukryta obie sekcje zasilane ze źródeł U1 i/lub U2, przy zasilaniu z generatora napięcie podane na obie sekcje PPBZ PPBZ PPBZ Tabela dla PPBZ Rezerwa jawna podstawowe zasilanie ze źródła U1 zasila obie sekcje, przy zasilaniu rezerwowym U2 lub z generatora zrzut mocy zasilanie tylko sekcji B

6 UKŁADY AUTOMATYKI SZR w UKŁAD AUTOMATYKI SZR DLA 2-5 WYŁĄCZNIKÓW (kontynuacja) 6. Układ zasilający dwie sekcje z dwóch źródeł lub generatora - typ PPBZ Układ zasilający dwie sekcje z dwóch źródeł lub generatora - typ PPBZ PPBZ PPBZ Tabela dla PPBZ Rezerwa ukryta; ze zrzutem mocy przy zasilaniu z generatora Układ zasilający trzy sekcje z dwóch źródeł - typ PPBZ Tabela dla PPBZ Rezerwa ukryta; ze zrzutem mocy przy zasilaniu z rezerwowego U1 PPBZ PPBZ Tabela dla PPBZ Rezerwa ukryta; ze zrzutem mocy przy zasilaniu z tylko z jednego źródła 9. Układ zasilający trzy sekcje z trzech źródeł - typ PPBZ Tabela dla PPBZ Rezerwa ukryta; trzy równoważne źródła; zrzut mocy przy zaniku napięcia z jednego lub dwóch źródeł 10. Układ zasilający trzy sekcje z dwóch źródeł lub generatora - typ PPBZ PPBZ PPBZ Tabela dla PPBZ Rezerwa ukryta; zrzut mocy, przy zasilaniu z generatora napięcie tylko priorytetowej sekcji C

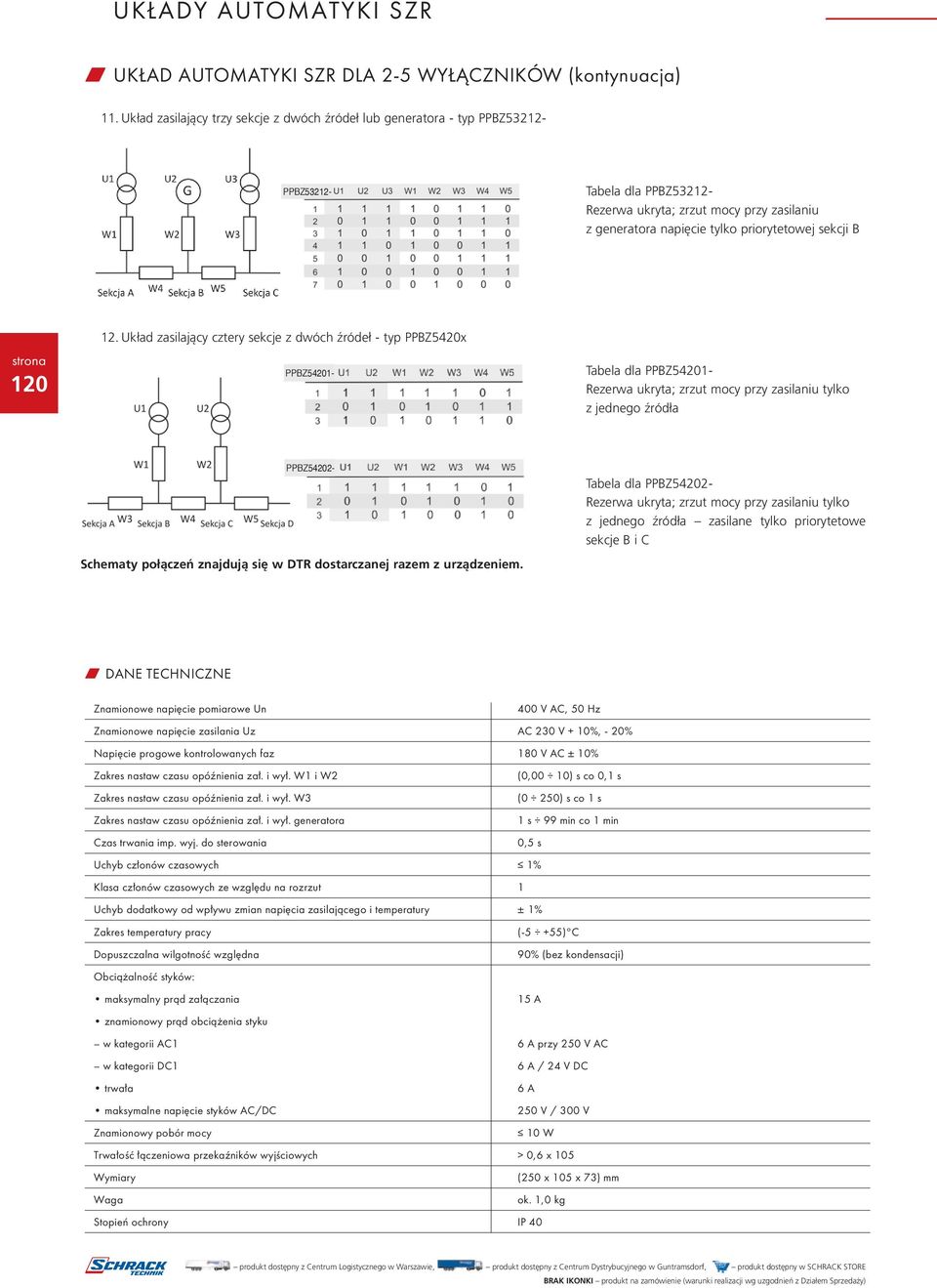

7 UKŁADY AUTOMATYKI SZR w UKŁAD AUTOMATYKI SZR DLA 2-5 WYŁĄCZNIKÓW (kontynuacja) 11. Układ zasilający trzy sekcje z dwóch źródeł lub generatora - typ PPBZ Tabela dla PPBZ Rezerwa ukryta; zrzut mocy przy zasilaniu z generatora napięcie tylko priorytetowej sekcji B Układ zasilający cztery sekcje z dwóch źródeł - typ PPBZ5420x Tabela dla PPBZ Rezerwa ukryta; zrzut mocy przy zasilaniu tylko z jednego źródła PPBZ PPBZ PPBZ Schematy połączeń znajdują się w DTR dostarczanej razem z urządzeniem. Tabela dla PPBZ Rezerwa ukryta; zrzut mocy przy zasilaniu tylko z jednego źródła zasilane tylko priorytetowe sekcje B i C w dane techniczne Znamionowe napięcie pomiarowe Un 400 V AC, 50 Hz Znamionowe napięcie zasilania Uz AC 230 V + 10%, - 20% Napięcie progowe kontrolowanych faz 180 V AC ± 10% Zakres nastaw czasu opóźnienia zał. i wył. W1 i W2 (0,00 10) s co 0,1 s Zakres nastaw czasu opóźnienia zał. i wył. W3 (0 250) s co 1 s Zakres nastaw czasu opóźnienia zał. i wył. generatora 1 s 99 min co 1 min Czas trwania imp. wyj. do sterowania 0,5 s Uchyb członów czasowych 1% Klasa członów czasowych ze względu na rozrzut 1 Uchyb dodatkowy od wpływu zmian napięcia zasilającego i temperatury ± 1% Zakres temperatury pracy (-5 +55) C Dopuszczalna wilgotność względna 90% (bez kondensacji) Obciążalność styków: maksymalny prąd załączania 15 A znamionowy prąd obciążenia styku w kategorii AC1 6 A przy 250 V AC w kategorii DC1 6 A / 24 V DC trwała 6 A maksymalne napięcie styków AC/DC 250 V / 300 V Znamionowy pobór mocy 10 W Trwałość łączeniowa przekaźników wyjściowych > 0,6 x 105 Wymiary (250 x 105 x 73) mm Waga ok. 1,0 kg Stopień ochrony IP 40

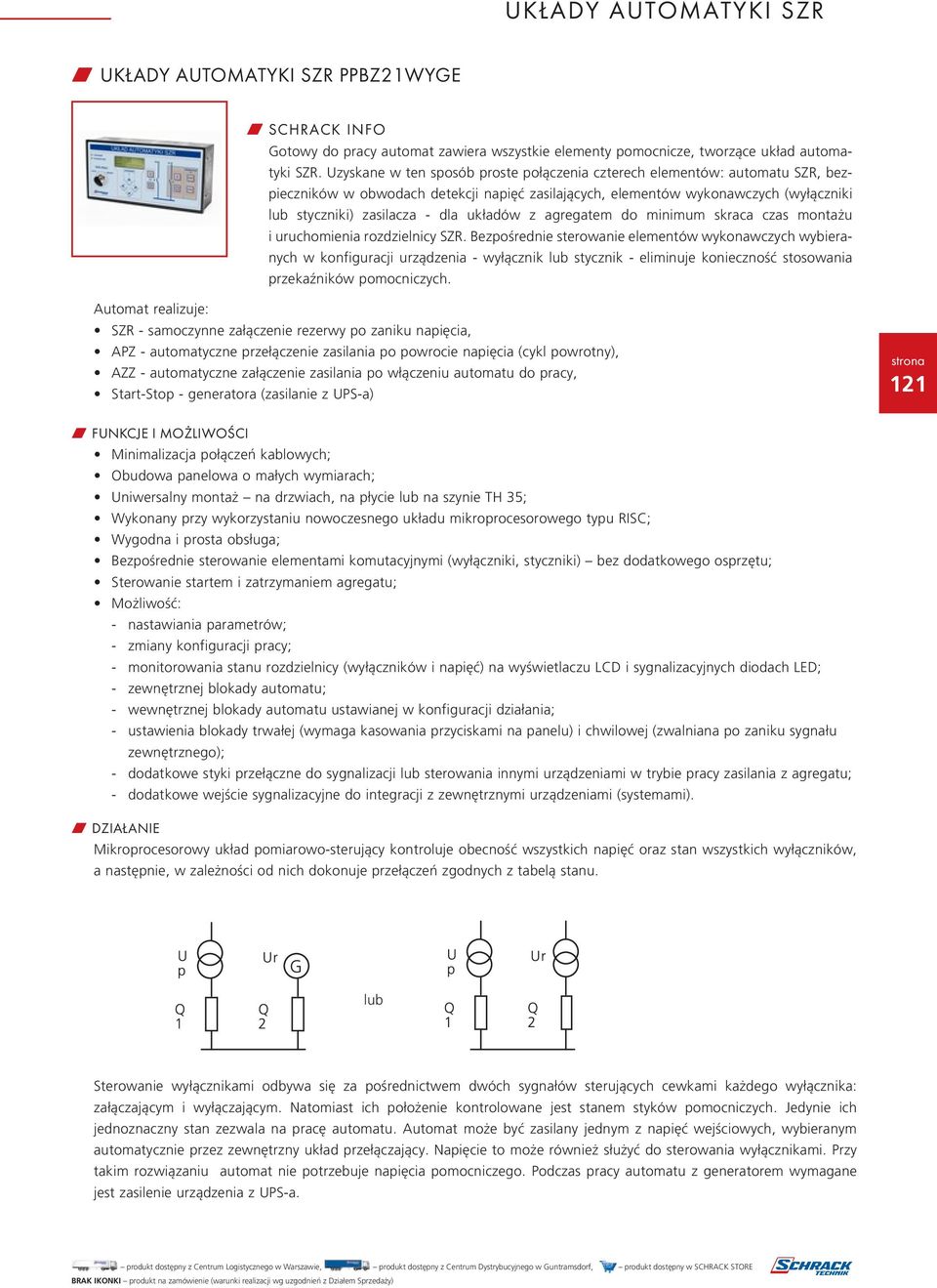

8 UKŁADY AUTOMATYKI SZR w UKŁADY AUTOMATYKI SZR PPBZ21WYGE Gotowy do pracy automat zawiera wszystkie elementy pomocnicze, tworzące układ automatyki SZR. Uzyskane w ten sposób proste połączenia czterech elementów: automatu SZR, bezpieczników w obwodach detekcji napięć zasilających, elementów wykonawczych (wyłączniki lub styczniki) zasilacza - dla układów z agregatem do minimum skraca czas montażu i uruchomienia rozdzielnicy SZR. Bezpośrednie sterowanie elementów wykonawczych wybieranych w konfiguracji urządzenia - wyłącznik lub stycznik - eliminuje konieczność stosowania przekaźników pomocniczych. Automat realizuje: SZR - samoczynne załączenie rezerwy po zaniku napięcia, APZ - automatyczne przełączenie zasilania po powrocie napięcia (cykl powrotny), AZZ - automatyczne załączenie zasilania po włączeniu automatu do pracy, Start-Stop - generatora (zasilanie z UPS-a) w FUNKCJE I MOŻLIWOŚCI Minimalizacja połączeń kablowych; Obudowa panelowa o małych wymiarach; Uniwersalny montaż na drzwiach, na płycie lub na szynie TH 35; Wykonany przy wykorzystaniu nowoczesnego układu mikroprocesorowego typu RISC; Wygodna i prosta obsługa; Bezpośrednie sterowanie elementami komutacyjnymi (wyłączniki, styczniki) bez dodatkowego osprzętu; Sterowanie startem i zatrzymaniem agregatu; Możliwość: - nastawiania parametrów; - zmiany konfiguracji pracy; - monitorowania stanu rozdzielnicy (wyłączników i napięć) na wyświetlaczu LCD i sygnalizacyjnych diodach LED; - zewnętrznej blokady automatu; - wewnętrznej blokady automatu ustawianej w konfiguracji działania; - ustawienia blokady trwałej (wymaga kasowania przyciskami na panelu) i chwilowej (zwalniana po zaniku sygnału zewnętrznego); - dodatkowe styki przełączne do sygnalizacji lub sterowania innymi urządzeniami w trybie pracy zasilania z agregatu; - dodatkowe wejście sygnalizacyjne do integracji z zewnętrznymi urządzeniami (systemami). w Działanie Mikroprocesorowy układ pomiarowo-sterujący kontroluje obecność wszystkich napięć oraz stan wszystkich wyłączników, a następnie, w zależności od nich dokonuje przełączeń zgodnych z tabelą stanu. lub Sterowanie wyłącznikami odbywa się za pośrednictwem dwóch sygnałów sterujących cewkami każdego wyłącznika: załączającym i wyłączającym. Natomiast ich położenie kontrolowane jest stanem styków pomocniczych. Jedynie ich jednoznaczny stan zezwala na pracę automatu. Automat może być zasilany jednym z napięć wejściowych, wybieranym automatycznie przez zewnętrzny układ przełączający. Napięcie to może również służyć do sterowania wyłącznikami. Przy takim rozwiązaniu automat nie potrzebuje napięcia pomocniczego. Podczas pracy automatu z generatorem wymagane jest zasilenie urządzenia z UPS-a.

9 UKŁADY AUTOMATYKI SZR w UKŁADY AUTOMATYKI SZR PPBZ21WYGE (kontynuacja) w DANE TECHNICZNE Wymiary Znamionowe napięcie pomiarowe Un 288 x 144 x 100 mm AC 400 V; 50 Hz Znamionowe napięcie zasilania Uz AC 230V +10%, - 20% Napięcie progowe kontrolowanych faz 180 V AC ±10% Zakres nastaw czasowych opóźnienia rozruchu od zaniku napięcia (0,0 10,0) s co 0,1s Zakres nastaw czasowych opóźnienia rozruchu od powrotu napięcia (0,0 10,0) s co 0,1s Zakres nastaw czasowych opóźnienia rozruchu wyłączania/załączania wyłącznika Q1 (0,0 10,0) s co 0,1s Zakres nastaw czasowych opóźnienia rozruchu wyłączania/załączania wyłącznika Q2 Zakres nastaw czasowych opóźnienia rozruchu generatora (0,0 250) s co 1s (1 6000) s co 1s 122 Zakres nastaw czasowych opóźnienia wyłączania generatora (1 6000) s co 1s Czas trwania impulsów wyjściowych do sterowania wyłączników 0,5 s Obciążalność styków sterujących wyłącznikami lub stycznikami: - maksymalny prąd załączania 16 A - znamionowy prąd obciążenia styku w kategorii AC1 16A / 250 V AC - znamionowy prąd obciążenia styku w kategorii DC1 16 A / 24 V DC - trwała 16A - maksymalne napięcie styków AC/DC 250 V / 250 V Obciążalność styków dedykowanych dla generatora i sygnalizacyjnych: - maksymalny prąd załączania 15 A - znamionowy prąd obciążenia styku w kategorii AC1 6A / 250 V AC - znamionowy prąd obciążenia styku w kategorii DC1 6 A / 24 V DC - trwała 6A - maksymalne napięcie styków AC/DC 250 V / 300 V Znamionowy pobór mocy 10 W Na płycie czołowej automatu znajdują się: 1. sygnalizacja obecności napięcia zasilającego automat, 10. cztery chwilowe funkcyjne przyciski służące do zmiany wyświetlanej 2. sygnalizacja blokady SZR, strony LCD, oraz zmiany ustawień parametrów 3. sygnalizacja obecności napięcia podstawowego Up, 11. chwilowy przycisk załączający wyłącznik -Q1, 4. sygnalizacja obecności napięcia rezerwowego Ur, 12. chwilowy przycisk załączający wyłącznik -Q2, 5. sygnalizacja startu generatora GENERATOR, 13. chwilowy przycisk załączający generator GENERATOR, 6. sygnalizacja załączonego wyłącznika -Q1, 14. chwilowy przycisk wyłączający wyłącznik -Q1, 7. sygnalizacja załączonego wyłącznika -Q2, 15. chwilowy przycisk wyłączający wyłącznik -Q2, 8. wyświetlacz LCD, 16. chwilowy przycisk wyłączający generator -GENERATOR. 9. stacyjka przełączająca TRYB PRACY na automatyczny - AUTO lub ręczny - RĘCZNY OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Gotowy układ automatyki SIEĆ/GENERATOR lub SIEĆ/SIEĆ PPBZ21WYGE

10 mc przegląd systemu w WYŁĄCZNIKI I ROZŁĄCZNIKI KompaktowE OD 16A DO 2000A Wyłączniki MC oferowane są w 4 wielkościach, w zakresie prądowym od 16 do 2000 A. Grupa wyłączników MC, to system uniwersalnych zabezpieczeń znajdujących zastosowanie zarówno w małych rozdzielnicach, układach zasilania maszyn, zabezpieczeniach silników, jak i dużych rozdzielnicach energetycznych (jako zabezpieczenia głównego zasilania oraz pól odpływowych). Na uwagę zasługuje wysoka zdolność zwarciowa (do 150 ka w zależności od typu). W rozwiązaniach dedykowanych do ochrony silników, wyłączniki MC wyposażone są w czułe na zanik fazy wyzwalacze. Ofertę cechuje szeroki wybór akcesoriów tj: napędy obrotowe lub wychylne, napędy zdalne, wyzwalacze wzrostowe i podnapięciowe, styki pomocnicze, bogata technika zaciskowa, blokady mechaniczne, technika wtykowa i wysuwna, i wiele innych. w jednolite akcesoria/uniwersalna technika przyłączeniowa Dodawanie i instalacja akcesoriów dla wyłączników MC są bardzo proste. Miejsce montażu akcesoriów jest takie samo dla wszystkich wielkości. Styki pomocnicze, styki sygnalizacji wyzwolenia, to elementy wykonane w technologii sprężyny śrubowej i sprężyny naciągowej, co umożliwia łatwy i szybki montaż, oszczędzając przy tym zbędnych kosztów. Wyzwalacze wzrostowe i podnapięciowe (również w wersji z wbudowanymi dodatkowymi stykami pomocniczymi), to nowoczesne i niezbędne rozwiązanie dla realizacji funkcji zdalnego wyłączania oraz wyłączania awaryjnego. Bogata oferta technik przyłączeniowych wychodzi naprzeciw praktycznym potrzebom instalatora, dając poczucie komfortu i bezpieczeństwa montażu. Podłączanie kabli miedzianych, aluminiowych, szyn płaskich oraz elastycznych nie stanowi problemu dla montera. Wystarczy wybrać odpowiednie akcesoria z techniki przyłączeniowej. Ochronę przed bezpośrednim dotykiem zapewnia dodatkowa osłona. w prosta wizualizacja, porównanie i dokumentacja charakterystyk Czas wyzwalania Charakterystyki wyzwalania Dane ogólne: Firma: Schrack Technik Urządzenie: Rozdzielacz pompy Opracował: GHA Data: r. Sieć: 440 V/50 Hz Program Curve Select jest pomocny przy tworzeniu dokumentacji do wyłączników w kompletnych systemach rozdziału mocy. Można łatwo określać, wyświetlać graficznie i drukować parametry nastaw wraz z charakterystykami wyzwalania. Bezpośrednie porównanie charakterystyk np. wyłączników MC i MO w połączeniu z zabezpieczeniami NH umożliwia dokonanie oceny selektywności w obszarach przeciążenia i zwarcia. Firma Schrack nie daje gwarancji prawidłowości. Odpowiedzialność w przypadku działania umyślnego jest wykluczona. Prąd wyzwalania (A)

11 mc przegląd systemu w wyłącznik MC PrzeglĄd systemu Wyłącznik MC lub rozłącznik obciążenia MC-PN, MC-N 3. Pokrywa zacisków 5. IP2X zabezpieczenie palców dla pokrywy 6. Zacisk tunelowy dla kabla Al 7. Zacisk ramowy 8. Przyłącze przewodu 9. Technika wtykowa i wysuwna 10. Adapter na szynę TH Podłączenie tylne 12. Tuleja dystansowa 13. Wyzwalacz wzrostowy 16. Napęd obrotowy 17. Oś przedłużająca 18. Uchwyt obrotowy na drzwi 19. Uchwyt obrotowy z napędem obrotowym 20. Tabliczka znamionowa 21. Ramka zaślepiająca 22. Napęd silnikowy 23. Dźwignia wychylna 25. Moduł komunikacji (DMI) 26. Gniazdo transmisji danych 27. Interfejs Profibus 28. Wyzwalacz zanikowy lub wyprzedzający styk pomocniczy 29. Jednostka opóźniająca dla specjalnego wyzwalacza zanikowego

12 E N E R E L T mc przegląd systemu w wyłączniki MC KLUCZ DLA TWORZENIA NUMERÓW KATALOGOWYCH M C - - WIELKOŚĆ 1 = wlk A A 2 = wlk A A 3 = wlk A A 4 = wlk A A PRĄD ZNAMIONOWY I CU =I CS LICZBA BIEGUNÓW F = moduł różnicowoprądowy FI 0,1-3 A P = moduł różnicowoprądowy 30 ma S = tech. wtykowa wlk. 2 A = technika wysuwna wlk. 3; 4 T = moduł ziemnozwarc WYZWALACZ 1 = A termiczny 2 = AE elektroniczny 3 = VE elektroniczny selektywny 4 = PN rozłącznik 5 = N rozłącznik z wyposaż. 6 = M ochrona silników 7 = ME ochrona silników elektr. w Oprogramowanie diagnostyczne i parametryzujące Energia G I PrzemysŁ I N D U S T KOMPETENZ VERBINDET. Kompetencja ŁĄczy Budynek R I E G E B Ä UrzĄdzenia U D E A N Dane L A G E N D A T E N Przewody i linie ŚwiatŁo B E K A C H L I Do diagnostyki wyłączników z elektronicznym wyzwalaczem za pomocą komputera PC i do parametryzacji modułu DMI poprzez komputer PC. Zestaw dostarczamy wraz z wymaganym kablem połączeniowym pomiędzy MC i PC (MC-XPC-CAB) oraz DMI i PC (DMI-XPC-CAB). Stosowane tylko w połączeniu z wyłącznikiem z elektronicznym wyzwalaczem. w Dane techniczne Oprogramowanie do bezpośredniego połączenia wszystkich wyłączników MC z wyzwalaczem elektronicznym do modułu DMI, łącznie z kablem połączeniowym. Parametry związane z zabezpieczeniem: wyświetlanie online i przedstawienie charakterystyk, możliwość eksportu do programu charakterystyk. Komunikaty ostrzegawcze i wyzwolenia: odczyt pamięci diagnozy również w stanie beznapięciowym. Prądy obciążenia: wyświetlanie i przedstawienie trendu. Możliwość zapisu i eksportu do arkusza Excel dla prądów obciążenia i komunikatów diagnozy. Konfiguracja DMI: starter silnika, napęd zdalny, przyporządkowanie wejść i wyjść DMI, wyświetlane ekrany.

13 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w WIELKOŚĆ 1, A Z WYZWALACZEM TERMICZNO-MAGNETYCZNYM Do zabezpieczenia instalacji i kabli Regulowany wyzwalacz przeciążeniowy I r : 0,8 1 x I n (fabrycznie 0,8 x I n ) Regulowany wyzwalacz zwarciowy I r : 6 10 x I n (fabrycznie 6 x I n ); mc za wyjątkiem MC-A40: 8 10 x I n Zaciski podłączeniowe w wyposażeniu standardowym, śruby podłączeniowe jako wyposażenie dodatkowe Zdolność zwarciowa 25/50/100 ka przy 415V AC 50/60 Hz Wykonanie zgodnie z IEC/EN Znamionowy prąd ciągły = Prąd znamionowy (I u =I n ) 126 PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 25 ka 20 A/25 ka 90x145x84,5 MC1B-A20 MC A/25 ka 90x145x84,5 MC1B-A25 MC A/25 ka 90x145x84,5 MC1B-A32 MC A/25 ka 90x145x84,5 MC1B-A40 MC A/25 ka 90x145x84,5 MC1B-A50 MC A/25 ka 90x145x84,5 MC1B-A63 MC A/25 ka 90x145x84,5 MC1B-A80 MC A/25 ka 90x145x84,5 MC1B-A100 MC A/25 ka 90x145x84,5 MC1B-A125 MC A/25 ka 90x145x84,5 MC1B-A160 MC bieg. 50 ka 20 A/50 ka 90x145x84,5 MC1N-A20 MC A/50 ka 90x145x84,5 MC1N-A25 MC A/50 ka 90x145x84,5 MC1N-A32 MC A/50 ka 90x145x84,5 MC1N-A40 MC A/50 ka 90x145x84,5 MC1N-A50 MC A/50 ka 90x145x84,5 MC1N-A63 MC A/50 ka 90x145x84,5 MC1N-A80 MC A/50 ka 90x145x84,5 MC1N-A100 MC A/50 ka 90x145x84,5 MC1N-A125 MC A/50 ka 90x145x84,5 MC1N-A160 MC bieg. 25 ka 20 A/25 ka 120x145x88 MC1B-4-A20 MC A/25 ka 120x145x88 MC1B-4-A25 MC A/25 ka 120x145x88 MC1B-4-A32 MC A/25 ka 120x145x88 MC1B-4-A40 MC A/25 ka 120x145x88 MC1B-4-A50 MC A/25 ka 120x145x88 MC1B-4-A63 MC A/25 ka 120x145x88 MC1B-4-A80 MC A/25 ka 120x145x88 MC1B-4-A100 MC A/25 ka 120x145x88 MC1B-4-A125 MC A/25 ka 120x145x88 MC1B-4-A160 MC

14 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w WIELKOŚĆ 1, A Z WYZWALACZEM TERMICZNO-MAGNETYCZNYM (kontynuacja) PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 4-bieg. 50 ka 20 A/50 ka 120x145x88 MC1N-4-A20 MC A/50 ka 120x145x88 MC1N-4-A25 MC A/50 ka 120x145x88 MC1N-4-A32 MC A/50 ka 120x145x88 MC1N-4-A40 MC A/50 ka 120x145x88 MC1N-4-A50 MC A/50 ka 120x145x88 MC1N-4-A63 MC A/50 ka 120x145x88 MC1N-4-A80 MC A/50 ka 120x145x88 MC1N-4-A100 MC A/50 ka 120x145x88 MC1N-4-A125 MC A/50 ka 120x145x88 MC1N-4-A160 MC w WYŁĄCZNIKI z zabezpieczeniem silnikowym, 3-bieg. do 100A z wyzwalaczem TermicznO-MAGNETYCZNYM TYPy mc1b-m, mc1n-m mc Regulowany wyzwalacz przeciążeniowy I r : 0,8 1 x I n (fabrycznie 0,8 x I n ); czuły na zanik fazy, klasa wyzwalania 10 A (2s < Tp 10s) Regulowany wyzwalacz zwarciowy I r : 8 14 x I n (fabrycznie 12 x I n ); za wyjątkiem MC1-M100: 8-12,5 x I n (fabrycznie 12 x I n ) Zaciski podłączeniowe w wyposażeniu standardowym, śruby podłączeniowe jako wyposażenie dodatkowe Zdolność zwarciowa 25/50 ka przy 415V AC 50/60 Hz Wykonanie zgodnie z IEC/EN i IEC/EN Spełniają wszystkie wymagania kategorii użytkowej AC3 przy 400 VAC PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 25 ka 40 A/25 ka 90x145x84,5 MC1B-M40 MC A/25 ka 90x145x84,5 MC1B-M50 MC A/25 ka 90x145x84,5 MC1B-M63 MC A/25 ka 90x145x84,5 MC1B-M80 MC A/25 ka 90x145x84,5 MC1B-M100 MC bieg. 50 ka 40 A/50 ka 90x145x84,5 MC1N-M40 MC A/50 ka 90x145x84,5 MC1N-M63 MC A/50 ka 90x145x84,5 MC1N-M80 MC A/50 ka 90x145x84,5 MC1N-M100 MC

15 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w rozłączniki obciążenia do 160A TYPy mc1-pn, mc1-pn-4, mc1-n, mc1-n mc Znamionowy prąd ciągły do 160A Rozłącznik obciążenia MC1-PN dwie pozycje przełączeniowe 0/I, brak możliwości wyzwolenia zdalnego Rozłącznik obciążenia MC1-N, z pozycjami 0 ; + ; I, wyzwalany zdalnie wyzwalaczem podnapięciowym lub wzrostowym, możliwość montażu styków pomocniczych oraz napędu silnikowego Zaciski podłączeniowe w wyposażeniu standardowym, śruby podłączeniowe jako wyposażenie dodatkowe Parametry rozłącznika głównego zgodnie z IEC/EN i VDE 0113 Parametry rozłącznika zgodnie z IEC/EN i VDE 0660 Ochrona przed dotykiem bezpośrednim zgodnie z VDE 0160 część 100 Wykonanie zgodnie z IEC/EN Znamionowy prąd ciągły = Prąd znamionowy (I u =I n ) Znamionowy prąd załączalny: I cm 2,8kA Znamionowy prąd krótkotrwały wytrzymywany: I cw 2kA PRĄD ZNAM./Maks. DOBEZPIECZENIE WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-BIEGUNOWY BEZ WYZWALANIA ZDALNEGO 63 A/125 A 90x145x84,5 MC1-PN-63 MC A/125 A 90x145x84,5 MC1-PN-100 MC A/125 A 90x145x84,5 MC1-PN-125 MC A/160 A 90x145x84,5 MC1-PN-160 MC BIEGUNOWY BEZ WYZWALANIA ZDALNEGO 63 A/125 A 120x145x88 MC1-PN-4-63 MC A/125 A 120x145x88 MC1-PN MC A/125 A 120x145x88 MC1-PN MC A/160 A 120x145x88 MC1-PN MC BIEGUNOWY Z WYZWALANIEM ZDALNYM 63 A/125 A 90x145x84,5 MC1-N-63 MC A/125 A 90x145x84,5 MC1-N-100 MC A/125 A 90x145x84,5 MC1-N-125 MC A/160 A 90x145x84,5 MC1-N-160 MC BIEGUNOWY Z WYZWALANIEM ZDALNYM 63 A/125 A 120x145x88 MC1-N-4-63 MC A/125 A 120x145x88 MC1-N MC A/125 A 120x145x88 MC1-N MC

16 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w WIELKOŚĆ 2, A Z WYZWALACZEM TERMICZNO-MAGNETYCZNYM typ A Do zabezpieczenia instalacji i kabli Regulowany wyzwalacz przeciążeniowy I r : 0,8 1 x I n (fabrycznie 0,8 x I n ) Regulowany wyzwalacz zwarciowy I r : 6 10 x I n (fabrycznie 6 x I n ); mc za wyjątkiem MC-A40: 8 10 x I n Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Zdolność zwarciowa 25/36/50/150 ka przy 415V AC 50/60 Hz Wykonanie zgodnie z IEC/EN Prąd ciągły = Prąd znamionowy (I u =I n ) PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 25 ka A/25 ka 105x184x149 MC2B-A125 MC A/25 ka 105x184x149 MC2B-A160 MC A/25 ka 105x184x149 MC2B-A200 MC A/25 ka 105x184x149 MC2B-A250 MC A/25 ka 105x184x149 MC2B-A300 MC bieg. 36 ka 160 A/36 ka 105x184x149 MC2C-A160 MC A/36 ka 105x184x149 MC2C-A200 MC A/36 ka 105x184x149 MC2C-A250 MC A/36 ka 105x184x149 MC2C-A300 MC bieg. 50 ka 125 A/50 ka 105x184x149 MC2N-A125 MC A/50 ka 105x184x149 MC2N-A160 MC A/50 ka 105x184x149 MC2N-A200 MC A/50 ka 105x184x149 MC2N-A250 MC A/50 ka 105x184x149 MC2N-A300 MC bieg. 150 ka 20 A/150 ka 105x184x149 MC2H-A20 MC A/150 ka 105x184x149 MC2H-A25 MC A/150 ka 105x184x149 MC2H-A32 MC A/150 ka 105x184x149 MC2H-A40 MC A/150 ka 105x184x149 MC2H-A50 MC A/150 ka 105x184x149 MC2H-A63 MC A/150 ka 105x184x149 MC2H-A80 MC A/150 ka 105x184x149 MC2H-A100 MC A/150 ka 105x184x149 MC2H-A125 MC A/150 ka 105x184x149 MC2H-A160 MC A/150 ka 105x184x149 MC2H-A200 MC A/150 ka 105x184x149 MC2H-A250 MC A/150 ka 105x184x149 MC2H-A300 MC

17 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w WIELKOŚĆ 2, A Z WYZWALACZEM TERMICZNO-MAGNETYCZNYM, typ A (kontynuacja) PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 4-bieg. 25 ka 125 A/25 ka 140x185x142 MC2B-4-A125 MC A/25 ka 140x185x142 MC2B-4-A160 MC A/25 ka 140x185x142 MC2B-4-A200 MC A/25 ka 140x185x142 MC2B-4-A250 MC A/25 ka 140x185x142 MC2B-4-A300 MC bieg. 50 ka 125 A/50 ka 140x185x142 MC2N-4-A125 MC A/50 ka 140x185x142 MC2N-4-A160 MC A/50 ka 140x185x142 MC2N-4-A200 MC A/50 ka 140x185x142 MC2N-4-A250 MC A/50 ka 140x185x142 MC2N-4-A300 MC bieg. 150 ka 20 A/150 ka 140x185x142 MC2H-4-A20 MC A/150 ka 140x185x142 MC2H-4-A25 MC A/150 ka 140x185x142 MC2H-4-A32 MC A/150 ka 140x185x142 MC2H-4-A40 MC A/150 ka 140x185x142 MC2H-4-A50 MC A/150 ka 140x185x142 MC2H-4-A63 MC A/150 ka 140x185x142 MC2H-4-A80 MC A/150 ka 140x185x142 MC2H-4-A100 MC A/150 ka 140x185x142 MC2H-4-A125 MC A/150 ka 140x185x142 MC2H-4-A160 MC A/150 ka 140x185x142 MC2H-4-A200 MC A/150 ka 140x185x142 MC2H-4-A250 MC A/150 ka 140x185x142 MC2H-4-A300 MC

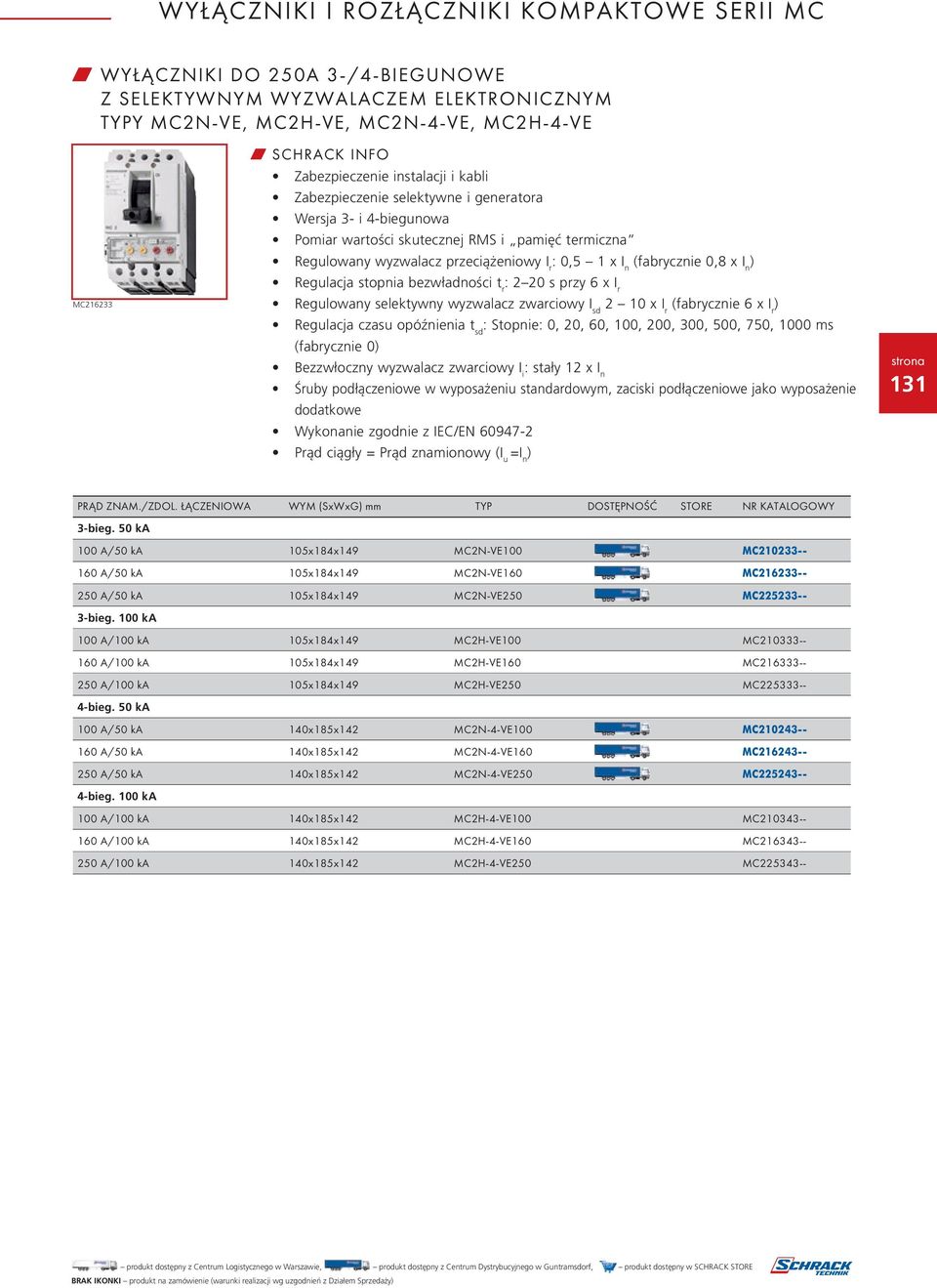

18 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w wyłączniki do 250A 3-/4-biegunowE z selektywnym wyzwalaczem elektronicznym TYPy mc2n-ve, mc2h-ve, mc2n-4-ve, mc2h-4-ve Zabezpieczenie instalacji i kabli Zabezpieczenie selektywne i generatora Wersja 3- i 4-biegunowa Pomiar wartości skutecznej RMS i pamięć termiczna Regulowany wyzwalacz przeciążeniowy I r : 0,5 1 x I n (fabrycznie 0,8 x I n ) mc Regulacja stopnia bezwładności t r : 2 20 s przy 6 x I r Regulowany selektywny wyzwalacz zwarciowy I sd 2 10 x I r (fabrycznie 6 x I r ) Regulacja czasu opóźnienia t sd : Stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms (fabrycznie 0) Bezzwłoczny wyzwalacz zwarciowy I i : stały 12 x I n Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Wykonanie zgodnie z IEC/EN Prąd ciągły = Prąd znamionowy (I u =I n ) PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 50 ka 100 A/50 ka 105x184x149 MC2N-VE100 MC A/50 ka 105x184x149 MC2N-VE160 MC A/50 ka 105x184x149 MC2N-VE250 MC bieg. 100 ka 100 A/100 ka 105x184x149 MC2H-VE100 MC A/100 ka 105x184x149 MC2H-VE160 MC A/100 ka 105x184x149 MC2H-VE250 MC bieg. 50 ka 100 A/50 ka 140x185x142 MC2N-4-VE100 MC A/50 ka 140x185x142 MC2N-4-VE160 MC A/50 ka 140x185x142 MC2N-4-VE250 MC bieg. 100 ka 100 A/100 ka 140x185x142 MC2H-4-VE100 MC A/100 ka 140x185x142 MC2H-4-VE160 MC A/100 ka 140x185x142 MC2H-4-VE250 MC

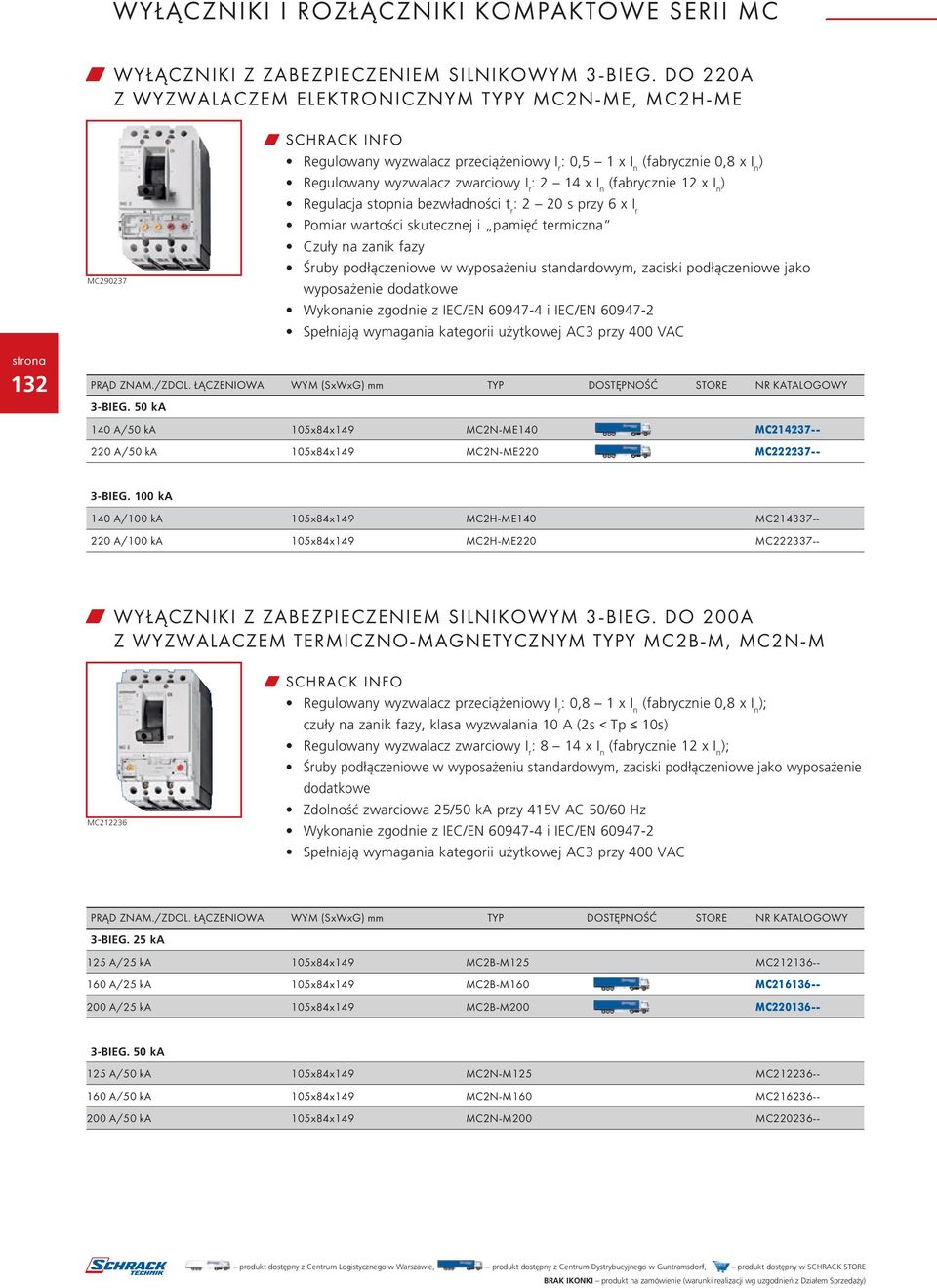

19 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w Wyłączniki z zabezpieczeniem silnikowym 3-bieg. do 220A z wyzwalaczem elektronicznym TYPy mc2n-me, mc2h-me Regulowany wyzwalacz przeciążeniowy I r : 0,5 1 x I n (fabrycznie 0,8 x I n ) Regulowany wyzwalacz zwarciowy I r : 2 14 x I n (fabrycznie 12 x I n ) mc Regulacja stopnia bezwładności t r : 2 20 s przy 6 x I r Pomiar wartości skutecznej i pamięć termiczna Czuły na zanik fazy Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Wykonanie zgodnie z IEC/EN i IEC/EN Spełniają wymagania kategorii użytkowej AC3 przy 400 VAC 132 PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 50 ka 140 A/50 ka 105x84x149 MC2N-ME140 MC A/50 ka 105x84x149 MC2N-ME220 MC bieg. 100 ka 140 A/100 ka 105x84x149 MC2H-ME140 MC A/100 ka 105x84x149 MC2H-ME220 MC w Wyłączniki z zabezpieczeniem silnikowym 3-bieg. do 200A z wyzwalaczem termiczno-magnetycznym TYPy mc2b-m, mc2n-m mc Regulowany wyzwalacz przeciążeniowy I r : 0,8 1 x I n (fabrycznie 0,8 x I n ); czuły na zanik fazy, klasa wyzwalania 10 A (2s < Tp 10s) Regulowany wyzwalacz zwarciowy I r : 8 14 x I n (fabrycznie 12 x I n ); Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Zdolność zwarciowa 25/50 ka przy 415V AC 50/60 Hz Wykonanie zgodnie z IEC/EN i IEC/EN Spełniają wymagania kategorii użytkowej AC3 przy 400 VAC PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 25 ka 125 A/25 ka 105x84x149 MC2B-M125 MC A/25 ka 105x84x149 MC2B-M160 MC A/25 ka 105x84x149 MC2B-M200 MC bieg. 50 ka 125 A/50 ka 105x84x149 MC2N-M125 MC A/50 ka 105x84x149 MC2N-M160 MC A/50 ka 105x84x149 MC2N-M200 MC

20 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w rozłączniki obciążenia do 250A TYPy mc2-pn, mc2-pn-4, mc2-n, mc2-n-4 mc Wersja 3- i 4-biegunowa Prąd ciągły do 250A Rozłącznik obciążenia MC2-PN dwie pozycje przełączeniowe 0/I, brak możliwości wyzwolenia zdalnego Rozłącznik obciążenia MC2-N, z pozycjami 0 ; + ; I, możliwość zdalnego wyzwalania wyzwalaczem podnapięciowym lub wzrostowym oraz wyposażenia w styki pomocnicze Zdalnie wyzwalane MC2-N są również przystosowane do współpracy z napędem silnikowym Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Parametry wyłącznika głównego zgodnie z IEC/EN i VDE 0113 Parametry rozłącznika zgodnie z IEC/EN i VDE 0660, zabezpieczenie przed dotykiem bezpośrednim zgodnie z VDE 0160 część 100 Wykonanie zgodnie z IEC/EN Prąd ciągły = Prąd znamionowy Znamionowy prąd załączalny: I cm 5,5kA Znamionowy prąd krótkotrwały wytrzymywany: I cw 3,5kA PRĄD ZNAM./MAKS. DOBEZPIECZENIE [A] gl WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-BIEGUNOWY BEZ WYZWALANIA ZDALNEGO 160 A/250 A 105x84x149 MC2-PN-160 MC A/250 A 105x84x149 MC2-PN-200 MC A/250 A 105x84x149 MC2-PN-250 MC BIEGUNOWY BEZ WYZWALANIA ZDALNEGO 160 A/250 A 140x185x142 MC2-PN MC A/250 A 140x185x142 MC2-PN MC A/250 A 140x185x142 MC2-PN MC BIEGUNOWY Z WYZWALANIEM ZDALNYM 160 A/250 A 105x84x149 MC2-N-160 MC A/250 A 105x84x149 MC2-N-200 MC A/250 A 105x84x149 MC2-N-250 MC BIEGUNOWY Z WYZWALANIEM ZDALNYM 160 A/250 A 140x185x142 MC2-N MC A/250 A 140x185x142 MC2-N MC A/250 A 140x185x142 MC2-N MC

21 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w wyłączniki 3-/4-biegunowe do 500 A z wyzwalaczem termicznym TYPy mc3n-a, mc3h-a, mc3n-4-a, mc3h-4-a MC Zabezpieczenie instalacji i kabli Wersja 3- i 4-biegunowa Regulowany wyzwalacz przeciążeniowy I r : 0,8 1 x I n (fabrycznie 0,8 x I n ) Regulowany wyzwalacz zwarciowy I r : 8 10 x I n (fabrycznie 8 x I n ) Zdolność zwarciowa 36/50/150 ka przy 415V AC 50/60 Hz Śruby podłączeniowe w wyposażeniu standardowym, zaciski połączeniowe jako wyposażenie dodatkowe Prąd ciągły = Prąd znamionowy (I u =I n ) 134 PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 36 ka 320 A/36 ka 140x275x166 MC3C-A320 MC A/36 ka 140x275x166 MC3C-A400 MC A/36 ka 140x275x166 MC3C-A500 MC bieg. 50 ka 320 A/50 ka 140x275x166 MC3N-A320 MC A/50 ka 140x275x166 MC3N-A400 MC A/50 ka 140x275x166 MC3N-A500 MC bieg. 150 ka 320 A/150 ka 140x275x166 MC3H-A320 MC A/150 ka 140x275x166 MC3H-A400 MC A/150 ka 140x275x166 MC3H-A500 MC bieg. 50 ka 320 A/50 ka 185x275x159 MC3N-4-A320 MC A/50 ka 185x275x159 MC3N-4-A400 MC A/50 ka 185x275x159 MC3N-4-A500 MC bieg. 150 ka 320 A/150 ka 185x275x159 MC3H-4-A320 MC A/150 ka 185x275x159 MC3H-4-A400 MC A/150 ka 185x275x159 MC3H-4-A500 MC

22 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w wyłączniki 3-/4-biegunowe do 630 A z wyzwalaczem elektronicznym TYPy mc3n-ae, mc3h-ae, mc3n-4-ae, mc3h-4-ae MC Zabezpieczenie instalacji i kabli Zabezpieczenie selektywne i generatora Wersja 3- i 4-biegunowa Pomiar wartości skutecznej RMS i pamięć termiczna Regulowany wyzwalacz przeciążeniowy I r : 0,5 1 x I n (fabrycznie 0,8 x I n ) Regulowany wyzwalacz zwarciowy I r : 2 12 x I n (fabrycznie 6 x I n ) przy MC3...-AE250/400: 2 11 x I n (fabrycznie 6 x I n ) przy MC3...-AE630: 2 8 x I n (fabrycznie 6 x I n ) Zdolność zwarciowa 50/150 ka przy 415V AC 50/60 Hz Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Prąd ciągły = Prąd znamionowy (I u =I n ) PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 50 ka 250 A/50 ka 140x275x166 MC3N-AE250 MC A/50 ka 140x275x166 MC3N-AE400 MC A/50 ka 140x275x166 MC3N-AE630 MC bieg. 100 ka 250 A/100 ka 140x275x166 MC3H-AE250 MC A/100 ka 140x275x166 MC3H-AE400 MC A/100 ka 140x275x166 MC3H-AE630 MC bieg. 50 ka 400 A/50 ka 185x275x159 MC3N-4-AE400 MC A/50 ka 185x275x159 MC3N-4-AE630 MC bieg. 100 ka 400 A/100 ka 185x275x159 MC3H-4-AE400 MC A/100 ka 185x275x159 MC3H-4-AE630 MC

23 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w wyłączniki z zabezpieczeniem silnikowym, 3-bieg. do 450A z wyzwalaczem elektronicznym TYPy mc3n-me, mc3h-me 136 mc Regulowany wyzwalacz przeciążeniowy I r : 0,5 1 x I n (fabrycznie 0,8 x I n ) Regulowany wyzwalacz zwarciowy I r : 2 14 x I n (fabrycznie 12 x I n ) Regulacja stopnia bezwładności t r : 2 20 s przy 6 x I r, (bez wyzwalacza przeciążeniowego), (fabrycznie 10 s) Pomiar wartości skutecznej RMS i pamięć termiczna Czuły na zanik fazy Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Wykonanie zgodnie z IEC/EN i IEC/EN Wyłączniki spełniają wszystkie wymagania kategorii użytkowej AC3 przy 400 VAC PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 50 ka 220 A/50 ka 145x275x166 MC3N-ME220 MC A/50 ka 145x275x166 MC3N-ME350 MC A/50 ka 145x275x166 MC3N-ME450 MC bieg. 150 ka 220 A/150 ka 145x275x166 MC3H-ME220 MC A/150 ka 145x275x166 MC3H-ME350 MC

24 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w wyłączniki 3-/4-biegunowe do 630A z selektywnym wyzwalaczem elektronicznym TYPy mc3n-ve, mc3h-ve, mc3n-4-ve, mc3h-4-ve Zabezpieczenie instalacji i kabli Zabezpieczenie selektywne i generatora Wersja 3- i 4-biegunowa Pomiar wartości skutecznej RMS i pamięć termiczna Regulowany wyzwalacz przeciążeniowy I r : 0,5 1 x I n (fabrycznie 0,8 x I n ) MC Regulacja stopnia bezwładności t r : 2 20 s przy 6 x I r Regulowany opóźniony wyzwalacz zwarciowy I sd : 2 10 x I r (fabrycznie 6 x I r ) MC VE630: 2 7 x I r (fabrycznie 6 x I r ) Regulacja czasu opóźnienia t sd : Stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms (fabrycznie 0) Regulowany bezzwłoczny wyzwalacz zwarciowy I i : 2 12 x I n (fabrycznie 12 x I n ) MC3...-VE250/400: 2 11 x I n (fabrycznie 6 x I n ) MC3...-VE630: 2 8 x I n (fabrycznie 6 x I n ) Funkcja I 2 t-const. (fabrycznie WYŁ.) Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Prąd ciągły = Prąd znamionowy (I u =I n ) PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 50 ka 250 A/50 ka 140x275x166 MC3N-VE250 MC A/50 ka 140x275x166 MC3N-VE400 MC A/50 ka 140x275x166 MC3N-VE630 MC bieg. 100 ka 250 A/100 ka 140x275x166 MC3H-VE250 MC A/100 ka 140x275x166 MC3H-VE400 MC A/100 ka 140x275x166 MC3H-VE630 MC bieg. 50 ka 400 A/50 ka 185x275x159 MC3N-4-VE400 MC A/50 ka 185x275x159 MC3N-4-VE630 MC bieg. 100 ka 400 A/100 ka 185x275x159 MC3H-4-VE400 MC A/100 ka 185x275x159 MC3H-4-VE630 MC

25 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w rozłączniki obciążenia do 630A TYPy mc3-pn, mc3-pn-4, mc3-n, mc3-n MC Wersja 3- i 4-biegunowa Prąd ciągły do 630A Rozłącznik obciążenia MC3-PN dwie pozycje przełączeniowe 0/I, brak możliwości wyzwolenia zdalnego Rozłącznik obciążenia MC3-N, z pozycjami 0 ; + ; I, możliwość zdalnego wyzwalania wyzwalaczem podnapięciowym lub wzrostowym, oraz wyposażenia w styki pomocnicze MC3-N... można łączyć także z napędem silnikowym MC-XR.... Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Właściwości wyłącznika głównego zgodnie z IEC/EN i VDE 0113 Właściwości rozłącznika zgodnie z IEC/EN i VDE 0660, zabezpieczenie przed dotykiem bezpośrednim zgodnie z VDE 0160 część 100 Prąd ciągły = Prąd znamionowy (I u =I n ) Znamionowy prąd załączalny: I cm 25kA Znamionowy prąd krótkotrwały wytrzymywany: I cw 12kA PRĄD ZNAM./MAKS. DOBEZPIECZENIE (A)gL WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-BIEGUNOWY BEZ WYZWALANIA ZDALNEGO 400 A/630 A 140x275x166 MC3-PN-400 MC A/630 A 140x275x166 MC3-PN-630 MC BIEGUNOWY BEZ WYZWALANIA ZDALNEGO 400 A/630 A 185x275x159 MC3-PN MC A/630 A 185x275x159 MC3-PN MC BIEGUNOWY Z WYZWALANIEM ZDALNYM 400 A/630 A 140x275x166 MC3-N-400 MC A/630 A 140x275x166 MC3-N-630 MC BIEGUNOWY Z WYZWALANIEM ZDALNYM 400 A/630 A 185x275x159 MC3-N MC A/630 A 185x275x159 MC3-N MC

26 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w wyłączniki 3-/4-biegunowe do 1600 A z wyzwalaczem elektronicznym TYPy mc4n-ae, mc4h-ae, mc4n-4-ae, mc4h-4-ae mc Zabezpieczenie instalacji i kabli Wersja 3- i 4-biegunowa Pomiar wartości skutecznej RMS i pamięć termiczna Regulowany wyzwalacz przeciążeniowy I r : 0,5 1 x I n (fabrycznie 0,8 x I n ) Regulowany wyzwalacz zwarciowy I r : 2 12 x I n (fabrycznie 6 x I n ) 50/85 ka przy 415V AC 50/60 Hz Śruby podłączeniowe w wyposażeniu standardowym Prąd ciągły I u = Prąd znamionowy I n PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 50 ka A/50 ka 210x401x207 MC4N-AE630 MC A/50 ka 210x401x207 MC4N-AE800 MC A/50 ka 210x401x207 MC4N-AE1000 MC A/50 ka 210x401x207 MC4N-AE1250 MC A/50 ka 210x401x207 MC4N-AE1600 MC bieg. 100 ka 630 A/100 ka 210x401x207 MC4H-AE630 MC A/100 ka 210x401x207 MC4H-AE800 MC A/100 ka 210x401x207 MC4H-AE1000 MC A/100 ka 210x401x207 MC4H-AE1250 MC A/100 ka 210x401x207 MC4H-AE1600 MC bieg. 50 ka 800 A/50 ka 280x401x207 MC4N-4-AE800 MC A/50 ka 280x401x207 MC4N-4-AE1000 MC A/50 ka 280x401x207 MC4N-4-AE1250 MC A/50 ka 280x401x207 MC4N-4-AE1600 MC bieg. 100 ka 800 A/100 ka 280x401x207 MC4H-4-AE800 MC A/100 ka 280x401x207 MC4H-4-AE1000 MC A/100 ka 280x401x207 MC4H-4-AE1250 MC A/100 ka 280x401x207 MC4H-4-AE1600 MC

27 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w wyłączniki 3-/4-biegunowe do 2000A z selektywnym wyzwalaczem elektronicznym TYPy mc4n-ve, mc4h-ve, mc4n-4-ve, mc4h-4-ve mc Zabezpieczenie instalacji i kabli Zabezpieczenie selektywne i generatora Wersja 3- i 4-biegunowa Prąd ciągły I u = Prąd znamionowy I n 140 Pomiar wartości skutecznej RMS i pamięć termiczna Regulowany wyzwalacz przeciążeniowy I r : 0,5 1 x I n (fabrycznie 0,8 x I n ) Regulacja stopnia bezwładności t r : 2 20 s przy 6 x I r Regulowany zwłoczny wyzwalacz zwarciowy I sd : 2 10 x I r (fabrycznie 6 x I r ) Regulacja czasu opóźnienia tsd: Stopnie: 0, 20, 60, 100, 200, 300, 500, 750,1000 ms (fabrycznie 0) Regulowany wyzwalacz zwarciowy Ii: 2 12 x In (fabrycznie 12 x In) Funkcja i 2 t-const. (fabrycznie WYŁ.) MC4-VE : 2 12 x In (fabrycznie 12 x In) MC4-VE2000: 2 8x In (fabrycznie 8 x In) 2000A brak możliwości łączenia z techniką wysuwną PRĄD ZNAM./ZDOL. ŁĄCZENIOWA WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 50/35 ka 630 A/50 ka 210x401x207 MC4N-VE630 MC A/50 ka 210x401x207 MC4N-VE800 MC A/50 ka 210x401x207 MC4N-VE1000 MC A/50 ka 210x401x207 MC4N-VE1250 MC A/50 ka 210x401x207 MC4N-VE1600 MC A/35 ka AC1 przy 690V AC 210x401x207 MC4N-VE2000 MC bieg. 85 ka 630 A/100 ka 210x401x207 MC4H-VE630 MC A/100 ka 210x401x207 MC4H-VE800 MC A/100 ka 210x401x207 MC4H-VE1000 MC A/100 ka 210x401x207 MC4H-VE1250 MC A/100 ka 210x401x207 MC4H-VE1600 MC A/100 ka AC1 210x401x207 MC4H-VE2000 MC bieg. 50 ka 800 A/50 ka 280x401x207 MC4N-4-VE800 MC A/50 ka 280x401x207 MC4N-4-VE1000 MC A/50 ka 280x401x207 MC4N-4-VE1250 MC A/50 ka AC1 280x401x207 MC4N-4-VE1600 MC bieg. 85 ka 800 A/100 ka 280x401x207 MC4H-4-VE800 MC A/100 ka 280x401x207 MC4H-4-VE1000 MC A/100 ka 280x401x207 MC4H-4-VE1250 MC A/100 ka AC1 280x401x207 MC4H-4-VE1600 MC

28 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w Wyłączniki z zabezpieczeniem silnika 3-bieg. do 1400A z wyzwalaczem elektronicznym TYPy mc4n-me, mc4h-me mc Regulowany wyzwalacz przeciążeniowy I r : 0,5 1 x I n (fabrycznie 0,8 x I n ) Regulowany wyzwalacz zwarciowy I r : 2 14 x I n (fabrycznie 12 x I n ) Regulacja stopnia bezwładności t r : 2 20 s przy 6 x I r (fabrycznie 10 s) Pomiar wartości skutecznej RMS i pamięć termiczna Czuły na zanik fazy Śruby podłączeniowe w wyposażeniu standardowym, zaciski podłączeniowe jako wyposażenie dodatkowe Wykonanie zgodnie z IEC/EN i IEC/EN Wyłączniki spełniają wszystkie wymagania kategorii użytkowej AC3 przy 400 VAC PRĄD ZNAM./ZDOL. ŁĄCZENIOWA TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 50 ka A/50 ka MC4N-ME550 MC A/50 ka MC4N-ME875 MC A/50 ka MC4N-ME1400 MC bieg. 85 ka 550 A/85 ka MC4H-ME550 MC A/85 ka MC4H-ME875 MC A/85 ka MC4H-ME1400 MC

29 WYŁĄCZNIKI I ROZŁĄCZNIKI KOMPAKTOWE SERII MC w ROZŁĄczniki 3-/4-biegunowe do 1600A zdalnie wyzwalane, TYPy mc4-n, mc4-n-4 mc Wersja 3- i 4-biegunowa Właściwości wyłącznika głównego zgodnie z IEC/EN i VDE 0113 Właściwości rozłącznika zgodnie z IEC/EN i VDE 0660, zabezpieczenie przed dotykiem zgodnie z VDE 0160 część 100 Prąd ciągły do 1600A Rozłącznik obciążenia MC4-N, z pozycjami 0 ; + ; I, możliwość zdalnego wyzwalania wyzwalaczem podnapięciowym lub wzrostowym oraz dołączenia styków pomocniczych Możliwość łączenia z napędem silnikowym MC-XR.... Śruby podłączeniowe w wyposażeniu standardowym 142 Prąd ciągły I u = Prąd znamionowy I n Znamionowy prąd załączalny: I cm 53 ka Znamionowy prąd krótkotrwały wytrzymywany: I cw 25 ka PRĄD ZNAM./MAKS. DOBEZPIECZENIE A(gL) WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. 800 A/1600 A 210x401x207 MC4-N-800 MC A/1600 A 210x401x207 MC4-N-1000 MC A/1600 A 210x401x207 MC4-N-1250 MC A/1600 A 210x401x207 MC4-N-1600 MC bieg. 800 A/1600 A 280x401x207 MC4-N MC A/1600 A 280x401x207 MC4-N MC A/1600 A 280x401x207 MC4-N MC A/1600 A 280x401x207 MC4-N MC w WIELKOŚĆ 3 WYŁĄCZNIKI Z WYZWALACZEM ZIEMNOZWARCIOWYM DO MC A MC Ochrona urządzeń i kabli, selektywny, Wykonanie 3- i 4-biegunowe Napięcie zasilania i napięcie pomocnicze niezależne I g = 0,3 x 1,0 x Iu t g = ms Tylko w połączeniu z wyłącznikiem z wyzwalaczem elektronicznym (VE, AE, ME) Wskazanie doziemienia poprzez opcjonalny moduł DMI w uwaga Tylko dla wyłączników z wyzwalaczem elektronicznym (AE, VE, ME), wyłącznik bazowy z rozszerzeniem T musi znajdować się w podstawowym asortymencie. W każdym przypadku wymagane zapytanie o możliwość realizacji. Wszystkie produkty dostarczane na zamówienie. Wyzwalacz ziemnozwarciowy dostarczany tylko w połączeniu z wyłącznikiem. OPIS TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY 3-bieg. Wyzwalacz ziemnozwarciowy 3-biegunowy MC3-XT 4-bieg. Wyzwalacz ziemnozwarciowy 4-biegunowy MC3-4-XT
