Modele: MX XXX & MX XXX, = PP (PTFE), PU (PTFE/UHMWPE), UL (UHMWPE/skóra), UU (UHMWPE)
|
|
- Paulina Świderska
- 6 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja serwisowa Pompa i uszczelnienia MX060 i MX9070 Modele: MX060 -XXX & MX9070 -XXX, = PP (PTFE), PU (PTFE/UHMWPE), UL (UHMWPE/skóra), UU (UHMWPE) A C B Patent 7,603,855. SPECYFIKACJA pompa bez wyposażenia Współczynnik: Maksymalne ciśnienie powietrza na wlocie: Maksymalne ciśnienie cieczy: Objętość skokowa na cykl: Wydajność przy 60 cyklach/min: Pobór powietrza przy 0 cyklach/min i ciśnieniu powietrza na wlocie 7 barów [0.5 psi]: Maksymalna dopuszczalna prędkość cyklu w trybie pracy ciągłej (cykle/min): Przyłącze wlotu powietrza: Przyłącze wlotu cieczy: Przyłącze wylotu cieczy: Poziom emisji hałasu: Masa: MX060 MX : 70: 8 bar [6 psi] 7 bar [0.5 psi] 480 bar [476 psi] 490 bar [463 psi] 0 ml [7.4 oz] 90 ml [6.4 oz] 3. l/m [3.5 US gal/m] 98 l/m [70 SCFM] 0 3/4" BSPP (f) /4" NPT (f) 3/4" NPT (f) 79.5 Dba Leq 53.5 kg [8 lbs].4 l/m [3.0 US gal/m] Materiały części mokrych konstrukcji: Patrz sekcja cieczy R4. /36
2 Opis produktu / Przedmiot deklaracji: MX4**, MXL4**, MX**, MXL**, MX90***, MX0***, MMX4**, MMX** Ten produkt jest przeznaczony do użytku z: Materiały na bazie rozpuszczalnika i wody Przystosowany do użytkowania w strefach zagrożenia: Poziom ochrony: Strefa II G c X IIB T4 Dane i rola jednostki notyfikowanej: TRAC Global Ltd (089) Niniejsza deklaracja zgodności/włączenia jest wystawiona na wyłączną odpowiedzialność producenta: Wniesienie dokumentacji technicznej Finishing Brands UK Ltd, Ringwood Road, Bournemouth, BH 9LH. UK Deklaracja zgodności EU Opisany powyżej przedmiot deklaracji jest zgodny z odnośnym unijnym prawodawstwem harmonizacyjnym: Dyrektywa maszynowa 006/4/WE Dyrektywa ATEX 04/34/EU za sprawą zgodności z następującymi dokumentami statutowymi i normami zharmonizowanymi: EN ISO 00:00 Bezpieczeństwo maszyn Ogólne zasady projektowania EN 6:+A:00 Urządzenia do dostarczania i cyrkulacji materiałów powłokowych pod ciśnieniem Wymagania bezpieczeństwa EN7-:0 Atmosfery wybuchowe Zapobieganie wybuchowi Pojęcia podstawowe EN 3463-:009 Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Podstawowe metody i wymagania EN :0 Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Ochrona za pomocą bezpieczeństwa konstrukcyjnego Pod warunkiem że spełnione zostały wszelkie warunki bezpiecznego użytkowania/instalacji podane w dokumentacji produktu i został on zainstalowany zgodnie z wszelkimi stosownymi obowiązującymi lokalnie kodeksami postępowania. Podpis w imieniu Finishing Brands UK Ltd: D Smith Dyrektor sprzedaży (EMEA) 0/4/6 Bournemouth,BH 9LH,UK R4. /36
3 W niniejszej karcie części słowa OSTRZEŻENIE, UWAGA i WSKAZÓWKA są używane w celu położenia nacisku na ważne informacje dotyczące bezpieczeństwa, w następujący sposób: OSTRZEŻENIE Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć lub znaczne szkody majątkowe. UWAGA Zagrożenia lub niebezpieczne praktyki, które mogą spowodować drobne obrażenia ciała, uszkodzenia produktu lub szkody majątkowe. WSKAZÓWKA Ważne informacje dotyczące montażu, eksploatacji lub konserwacji. OSTRZEŻENIE Przed przystąpieniem do eksploatacji tego urządzenia należy przeczytać następujące ostrzeżenia. NALEŻY PRZECZYTAĆ INSTRUKCJĘ. Przed przystąpieniem do eksploatacji urządzeń do wykańczania należy przeczytać i przyswoić sobie wszystkie informacje dotyczące bezpieczeństwa, eksploatacji i konserwacji podane w instrukcji obsługi. NALEŻY NOSIĆ OKULARY OCHRONNE. Niestosowanie okularów ochronnych z osłonami bocznymi może doprowadzić do poważnych obrażeń oczu lub ślepoty. PODCZAS KONSERWACJI NALEŻY WYŁĄCZAĆ SPOD NAPIĘCIA, ODŁĄCZAĆ I BLOKOWAĆ WSZYSTKIE ŹRÓDŁA ENERGII. Zaniedbanie wyłączenia spod napięcia, odłączenia i zablokowania wszystkich źródeł energii przed przystąpieniem do konserwacji urządzenia może spowodować poważne obrażenia ciała lub śmierć. URZĄDZENIE AUTOMATYCZNE. Urządzenia automatyczne mogą uruchomić się nieoczekiwanie, bez ostrzeżenia. ZAGROŻENIE POWODOWANE PRZEZ WYRZUCONE W POWIETRZE ELEMENTY. Ciecze lub gazy wydobywające się podczas odpowietrzania, uwalniane pod ciśnieniem albo wyrzucone w powietrze fragmenty mogą spowodować obrażenia ciała. NALEŻY WIEDZIEĆ, GDZIE I W JAKI SPOSÓB WYŁĄCZYĆ URZĄDZENIE W SYTUACJI AWARYJNEJ POZIOMY HAŁASU. A-ważony poziom dźwięku urządzeń pompujących i pistoletów natryskowych może przekraczać 85 db(a), w zależności od regulacji. Szczegółowe dane dotyczące poziomu hałasu są dostępne na życzenie. Zaleca się, aby podczas natryskiwania w trakcie pracy pompy stosować słuchawki ochronne. URZĄDZENIE NALEŻY SPRAWDZAĆ CODZIENNIE. Urządzenie należy codziennie sprawdzać pod kątem zużytych lub uszkodzonych części. Nie należy eksploatować urządzenia w przypadku braku pewności co do jego stanu. ZAGROŻENIA WYNIKAJĄCE Z NIEWŁAŚCIWEGO ZASTOSOWANIA URZĄDZEŃ. Niewłaściwe zastosowanie może spowodować pęknięcie, usterkę lub nieoczekiwane uruchomienie i doprowadzić do poważnych obrażeń ciała. UWAGA DOTYCZĄCA WYSOKIEGO CIŚNIENIA. Wysokie ciśnienie może powodować poważne obrażenia ciała. Przed rozpoczęciem czynności serwisowych należy uwolnić całe ciśnienie. Rozpylona ciecz z pistoletu lakierniczego, nieszczelnego przewodu lub pękniętych elementów może wniknąć do ciała, powodując niezwykle poważne obrażenia. ŁADUNEK STATYCZNY. Płyn może wywołać ładunek statyczny, który należy odprowadzić przez prawidłowe uziemienie urządzenia, obiektów do natrysku lub innych przewodzących prąd elektryczny przedmiotów w obszarze dozowania. Nieprawidłowe uziemienie lub iskry mogą spowodować zagrożenie i wywołać pożar, eksplozję lub porażenie elektryczne bądź prowadzić do innych poważnych obrażeń ciała. PROCEDURA UWALNIANIA CIŚNIENIA. Należy zawsze przestrzegać procedury uwalniania ciśnienia podanej w instrukcji obsługi urządzenia. SZKOLENIE OPERATORA. Przed rozpoczęciem eksploatacji urządzeń do wykańczania cały personel musi zostać przeszkolony. OSTRZEŻENIE DOTYCZĄCE ROZRUSZNIKÓW SERCA. Urządzenie wytwarza pola elektromagnetyczne, które mogą zakłócić pracę niektórych rozruszników serca. OSŁONY URZĄDZENIA POWINNY ZNAJDOWAĆ SIĘ NA SWOIM MIEJSCU. Nie wolno eksploatować urządzeń ze zdemontowanymi urządzeniami zabezpieczającymi. NIE WOLNO MODYFIKOWAĆ URZĄDZENIA. Nie wolno modyfikować urządzenia bez pisemnej zgody producenta. OSTRZEŻENIE PROP. 65. OSTRZEŻENIE: Produkt zawiera związki chemiczne uznawane w stanie Kalifornia za powodujące nowotwory, wady wrodzone i inne szkody reprodukcyjne. ZAGROŻENIE W MIEJSCU ŚCIŚNIĘCIA. Części ruchome mogą spowodować zmiażdżenie i przecięcie. Miejscami ściśnięcia są ogólnie wszystkie obszary, w których znajdują się części ruchome. PRACODAWCA JEST ODPOWIEDZIALNY ZA PRZEKAZANIE TYCH INFORMACJI OPERATOROWI URZĄDZENIA R4. 3/36
4 OBSŁUGA I CZYSZCZENIE POMPY ZASILANIE POWIETRZEM ZAWÓR ODCINAJĄCY POWIETRZA (O ILE JEST ZAMONTOWANY) REGULATOR CIŚNIENIA POWIETRZA POMPA BINKS ZAWÓR BEZPIECZEŃSTWA CIŚNIENIA CIECZY (O ILE JEST ZAMONTOWANY) PISTOLET NATRYSKOWY 7 FILTR CIECZY (O ILE JEST ZAMONTOWANY) ZBIORNIK SMARU I POZIOM SILNIK PNEUMATYCZNY PRZEWÓD UZIOMOWY FILTR CIECZY PRZEWÓD UZIOMOWY (O ILE JEST ZAMONTOWANY) WĄŻ SSĄCY HYDRAULICZNY / PRZEWÓD SSĄCY / PODAJNIK GRAWITACYJNY W ZALEŻNOŚCI OD MODELU REGULATOR CIŚNIENIA POWIETRZA (PISTOLET NATRYSKOWY) (O ILE JEST ZAMONTOWANY) 3 SMAR MEDIUM NA BAZIE ROZPUSZCZALNIKA MEDIUM NA BAZIE WODY WĄŻ NADMIAROWY/POWROTNY (O ILE JEST ZAMONTOWANY) 5 ZBIORNIK CIECZY OSTRZEŻENIE PODCZAS OBSŁUGIWANIA URZĄDZENIA NALEŻY NOSIĆ OCHRONĘ OCZU OSTRZEŻENIE PRZED PRZYSTĄPIENIEM DO OBSŁUGI POMPA MUSI ZOSTAĆ UZIEMIONA, ABY NIE DOPUŚCIĆ DO WYŁADOWAŃ STATYCZNYCH. OSTRZEŻENIE PARAMETRY PRACY WĘŻY MUSZĄ POSIADAĆ ODPOWIEDNIE CIŚNIENIE ROBOCZE WYNOSZĄCE POWYŻEJ WARTOŚCI DOPUSZCZALNEGO CIŚNIENIA MAKSYMALNEGO R4. 4/36
5 MONTAŻ - SPRAWDZIĆ POMPĘ POD KĄTEM PRAWIDŁOWEGO I STABILNEGO ZAMOCOWANIA. - UZIEMIĆ POMPĘ ZA POMOCĄ (9) LUB (0), SPRAWDZIĆ CZY MASA WYNOSI MNIEJ NIŻ om. 3 - PODŁĄCZYĆ ODPOWIEDNIE WĘŻE DO ZASILANIA POWIETRZEM I WĘŻE HYDRAULICZNE DO PISTOLETU. 4 - NAPEŁNIĆ ZBIORNIK SMARU (8) ODPOWIEDNIM SMAREM (3), TAK ABY BYŁ WIDOCZNY WE WZIERNIKU POZIOMU. 5 - UPEWNIĆ SIĘ, ŻE W FILTRZE (7) ZOSTAŁA ZAMONTOWANA SIATKA O ODPOWIEDNIEJ LICZBIE OCZEK (00 OCZEK, 50 µm STD). 6 - SPRAWDZIĆ, CZY WĄŻ POWROTNY (4) ZOSTAŁ PODŁĄCZONY BEZPOŚREDNIO DO ZBIORNIKA CIECZY (5). CZYSZCZENIE POMPY WSKAZÓWKA POMPA ZOSTAŁA PRZETESTOWANA Z OLEJEM, WODĄ LUB INNYM MEDIUM. OCZYŚCIĆ POMPĘ PRZED ZASTOSOWANIEM, ABY UNIKNĄĆ JAKIEGOKOLWIEK ZANIECZYSZCZENIA. - PODŁĄCZYĆ UKŁAD SSĄCY () I WĄŻ POWROTNY (4) (O ILE JEST ZAMONTOWANY) DO ZBIORNIKA Z ODPOWIEDNIM ŚRODKIEM CZYSZCZĄCYM. - ZAMKNĄĆ ZAWÓR () I USTAWIĆ REGULATORY (3) I () NA WARTOŚĆ ZERO (W LEWO) ORAZ OTWORZYĆ ZAWÓR (5) (O ILE JEST ZAMONTOWANY). 3 - ZDEMONTOWAĆ DYSZĘ Z PISTOLETU NATRYSKOWEGO NA POWROCIE CIECZY DO ZBIORNIKA. 4 - PODŁĄCZYĆ ZASILANIE POWIETRZEM. a) JEŚLI (5) JEST ZAMONTOWANY: 5a - OTWORZYĆ ZAWÓR (), ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3), DO MOMENTU AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ (OKOŁO BARA [4,5 PSI]). 6a - ODCZEKAĆ KILKA MINUT, AŻ CIECZ ZNAJDZIE SIĘ W CAŁYM OBIEGU LUB DO MOMENTU AŻ UKŁAD BĘDZIE CZYSTY. 7a - ZAMKNĄĆ ZAWÓR (5) I OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO NAD ZBIORNIKIEM NA KILKA MINUT, ABY OCZYŚCIĆ WĄŻ I PISTOLET. 8a - PRZY OTWARTYM SPUŚCIE ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) DO ZERA, A NASTĘPNIE OTWORZYĆ ZAWÓR (5), O ILE JEST ZAMONTOWANY, I ZAMKNĄĆ SPUST. b) JEŚLI (5) NIE JEST ZAMONTOWANY: 5b - OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO I PRZYTRZYMAĆ NAD ZBIORNIKIEM, ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3) DO MOMENTU, AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ (OKOŁO BARA [4,5 PSI]). 6b - ODCZEKAĆ KILKA MINUT AŻ CIECZ ZNAJDZIE SIĘ W CAŁYM OBIEGU LUB DO MOMENTU AŻ UKŁAD BĘDZIE CZYSTY. 7b - PRZY OTWARTYM SPUŚCIE ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) DO ZERA, A NASTĘPNIE UPEWNIĆ SIĘ, ŻE CIŚNIENIE W WĘŻU I PISTOLECIE ZOSTAŁO ZREDUKOWANE PRZED ZAMKNIĘCIEM SPUSTU. WSKAZÓWKA POWTARZAĆ OPERACJĘ CZYSZCZENIA, DO MOMENTU GDY ŚRODEK CZYSZCZĄCY NIE ZAWIERA ŻADNYCH ZANIECZYSZCZEŃ, W SZCZEGÓLNOŚCI GDY POMPA NIE ZOSTANIE OD RAZU UŻYTA LUB STOSOWANO LAKIERY DWUSKŁADNIKOWE. UWAGA JEŚLI PISTOLET NATRYSKOWY NIE BĘDZIE UŻYTKOWANY NALEŻY GO ZABLOKOWAĆ, ABY NIE DOPUŚCIĆ DO PRZYPADKOWEGO URUCHOMIENIA R4. 5/36
6 ROZRUCH - PODŁĄCZYĆ UKŁAD SSĄCY () I WĄŻ POWROTNY (4) (O ILE JEST ZAMONTOWANY) DO ZBIORNIKA Z CIECZĄ DO NATRYSKIWANIA. - ZAMKNĄĆ ZAWÓR () I USTAWIĆ REGULATORY (3) I () NA WARTOŚĆ ZERO (W LEWO) ORAZ OTWORZYĆ ZAWÓR (5) (O ILE JEST ZAMONTOWANY). 3 - ZDEMONTOWAĆ KOŃCÓWKĘ NATRYSKOWĄ Z PISTOLETU NA POWROCIE CIECZY DO ZBIORNIKA. 4 - PODŁĄCZYĆ ZASILANIE POWIETRZEM. a) JEŚLI (5) JEST ZAMONTOWANY: 5a - OTWORZYĆ ZAWÓR (), ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3) DO MOMENTU AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ. 6a - GDY CIECZ PRZEPŁYWA PRZEZ WĄŻ (4) BEZ NAPOWIETRZENIA, ZAMKNĄĆ ZAWÓR (5). 7a - OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO, DO MOMENTU AŻ CIECZ BĘDZIE WYPŁYWAĆ BEZ POWIETRZA DO ZBIORNIKA I WTEDY ZWOLNIĆ SPUST. b) JEŚLI (5) NIE JEST ZAMONTOWANY: 5b - OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO I PRZYTRZYMAĆ GO NAD ZBIORNIKIEM, ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3), DO MOMENTU AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ. 6b - TRZYMAĆ OTWARTY SPUST, DO MOMENTU AŻ CIECZ BĘDZIE WPŁYWAĆ BEZ POWIETRZA DO ZBIORNIKA I WTEDY ZWOLNIĆ SPUST. 8 - ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) DO ZERA. 9 - ZAMONTOWAĆ BLOKADĘ PISTOLETU NATRYSKOWEGO, GDY KOŃCÓWKA NATRYSKOWA JEST ZAMONTOWANA. 0 - ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3) DO MOMENTU UZYSKANIA WYMAGANEGO STOPNIA ROZPYLANIA Z PISTOLETU NATRYSKOWEGO. - ZWIĘKSZYĆ CIŚNIENIE REGULATORA (), ABY UZYSKAĆ WYMAGANE ROZPYLANIE ZA POMOCĄ WENTYLATORA. PRZESTÓJ - ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) I () DO ZERA. - OTWORZYĆ SPUST PISTOLETU, ABY ZREDUKOWAĆ CIŚNIENIE W UKŁADZIE. 3 - POWOLI OTWORZYĆ ZAWÓR (5), O ILE JEST ZAMONTOWANY. 4 - ZABLOKOWAĆ PISTOLET NATRYSKOWY, GDY KOŃCÓWKA NATRYSKOWA ZOSTANIE ZDEMONTOWANA. 5 - OSTROŻNIE OTWORZYĆ SPUST PISTOLETU NAD ZBIORNIKIEM I SPRAWDZIĆ, CZY W UKŁADZIE HYDRAULICZNYM ZOSTAŁO ZREDUKOWANE CIŚNIENIE. 6 - ZAMKNĄĆ ZAWÓR () I ODŁĄCZYĆ ZASILANIE POWIETRZEM. 7 - ZABLOKOWAĆ PISTOLET NATRYSKOWY. 8 - OCZYŚCIĆ ZGODNIE Z ZALECENIAMI I NAMOCZYĆ/OCZYŚCIĆ DYSZĘ PISTOLETU NATRYSKOWEGO. WSKAZÓWKA JEŚLI SYSTEM NIE BĘDZIE UŻYTKOWANY PRZEZ DŁUŻSZY CZAS, ZALECA SIĘ JEGO NAPEŁNIENIE LEKKIM OLEJEM PO ZAKOŃCZENIU CZYSZCZENIA R4. 6/36
7 POMPA BEZ WYPOSAŻENIA MX060 I MX9070 CZĘŚĆ NUMER KATALOGOWY CZĘŚCI OPIS ILOŚĆ MX060 MX9070 AX60L-7 AX60L-8 ZESPÓŁ SILNIKA PNEUMATYCZNEGO AX60L (7 BARÓW) ZESPÓŁ SILNIKA PNEUMATYCZNEGO AX60L (8 BARÓW) PRZEWÓD UZIOMOWY ZAWLECZKA SWORZNIA OSŁONA ZAWLECZKA ELEMENT USTALAJĄCY KOŁNIERZA DWUCZĘŚCIOWEGO KOŁNIERZ DWUCZĘŚCIOWY CIĘGNA SILNIKA SZYBKOZŁĄCZKA CIĘGNA SILNIKA CIĘGNO PODKŁADKA ZABEZPIECZAJĄCA PODKŁADKA SPRĘŻYSTA NAKRĘTKA 3 3 FX90XX-XXH SEKCJA CIECZY FX90 - FX0XX-XXH SEKCJA CIECZY FX R4. 7/36
8 POMPA BEZ WYPOSAŻENIA MX060 I MX9070 KONSERWACJA SYMBOLE DOT. KONSERWACJI NUMER CZĘŚCI KOLEJNOŚĆ PROCEDURY KONSERWACJI (odwrotna kolejność procedury montażu) WAZELINA/SMAR SMAR ZAPOBIEGAJĄCY ZATARCIOM I ZAPIEKOM R4. 8/36
9 POMPA BEZ WYPOSAŻENIA MX060 I MX9070 DIAGNOSTYKA USTEREK PROBLEM PRZYCZYNA ROZWIĄZANIE Pompa nie uruchamia się Brak sprężonego powietrza. Zablokowana końcówka rozpylająca. Sprawdzono zasilanie sprężonego powietrza. Oczyścić lub wymienić urządzenie rozpylające. Nierówna praca silnika pneumatycznego, zatrzymanie silnika pneumatycznego. Zużyte zespoły zawieradeł. Zużyty lub zanieczyszczony zespół suwaka i tulei. Wymienić zespoły zawieradeł. W razie konieczności oczyścić lub wymienić zespół suwaka i tulei. Stała nieszczelność powietrza wylotu spalin. Zużyte zespoły zawieradeł. Zużyta uszczelka tłoka. Zużyta membrana. Wymienić zespoły zawieradeł. Wymienić uszczelkę tłoka. Wymienić membranę. Medium w króćcu. Zużyte lub zanieczyszczone uszczelki górne. W razie konieczności wymienić lub oczyścić górne uszczelki. Pompa nie zatrzymuje się podczas suwu w dół. Zużyty lub zanieczyszczony dolny ogranicznik kulki. W razie konieczności wymienić lub oczyścić części. Pompa nie zatrzymuje się podczas suwu w górę. Nierówna praca pompy. Brak wydajności pompy. Zużyty lub zanieczyszczony górny ogranicznik kulki. Zużyte lub zanieczyszczone uszczelki dolne. Zablokowany zespół syfonu. Zablokowany filtr wlotu lub filtr siatkowy. Niski poziom medium. Poluzowane przyłącze pompy i zespołu syfonu. Zablokowana dolna kulka. W razie konieczności wymienić lub oczyścić części. Wymienić lub oczyścić zespół syfonu. Wymienić lub oczyścić filtr wlotu lub filtr siatkowy. Wymienić lub uzupełnić zbiornik medium. Sprawdzić wszystkie połączenia pod kątem prawidłowego zamocowania. W razie konieczności wymienić lub oczyścić części R4. 9/36

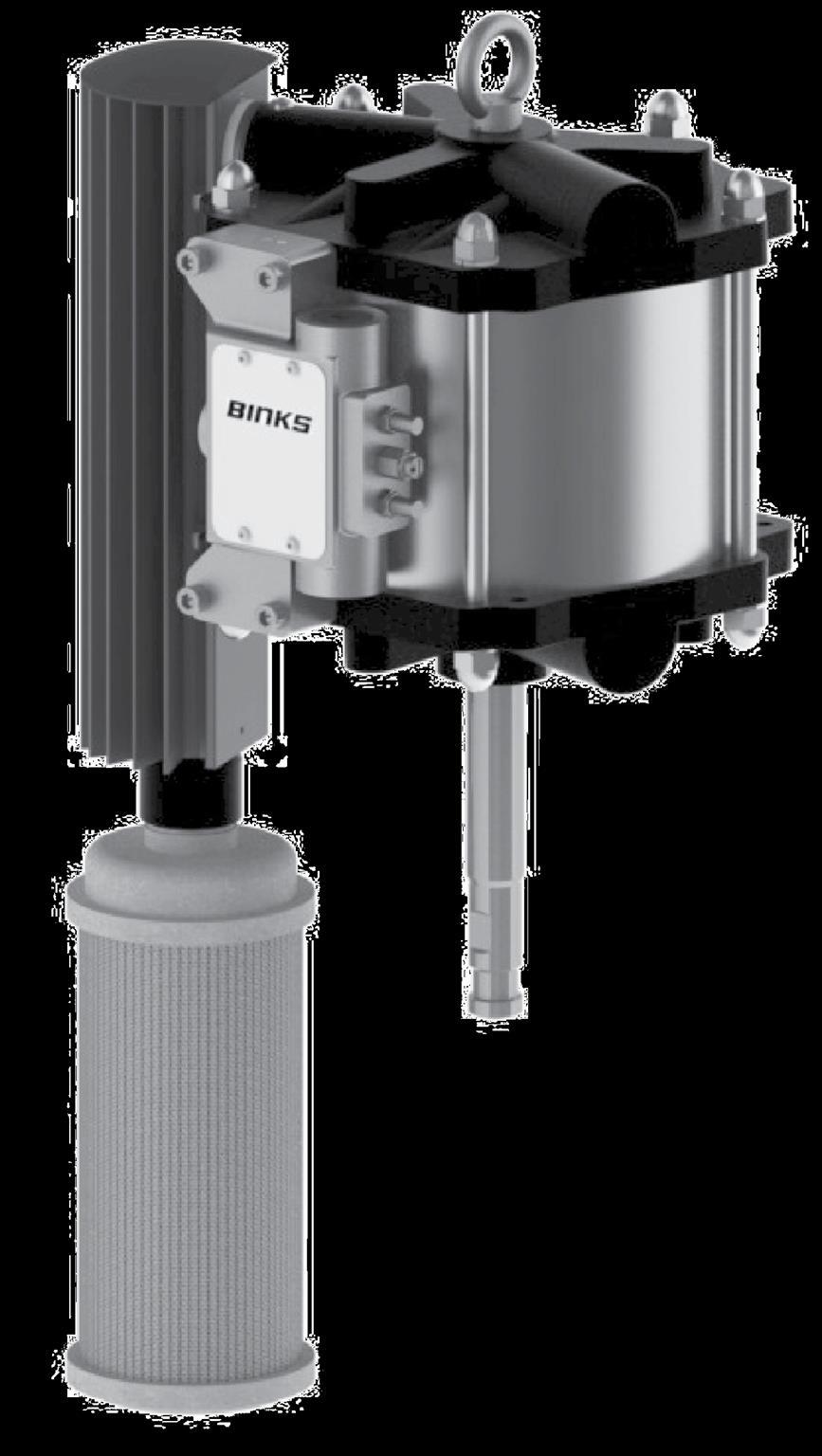

10 SILNIK PNEUMATYCZNY Patent 7,603, R4. 0/36
11 SILNIK PNEUMATYCZNY POZIOM CIŚNIENIA AKUSTYCZNEGO I PRZEPŁYW POWIETRZA PRZEPŁYW POWIETRZA POZIOM CIŚNIENIA AKUSTYCZNEGO LICZBA CYKLI/MIN Bar [40 psi] PRZEPŁYW POWIETRZA 5.5 Bar [80 psi] PRZEPŁYW POWIETRZA.8 Bar [40 psi] POZIOM CIŚNIENIA AKUSTYCZNEGO 5.5 Bar [80 psi] POZIOM CIŚNIENIA AKUSTYCZNEGO Maksymalne ciśnienie powietrza na wlocie: 5 Bar [7.5 psi] SPECYFIKACJA 0 AX60L-5 AX60L6 AX60L-7 6 Bar [87 psi] 7 Bar [0.5 psi] AX60L-8 8 Bar [6 psi] Maksymalna dopuszczalna prędkość cyklu w trybie pracy ciągłej: Cykli/min [suwów] Maksymalna zalecana nieciągła liczba cykli na jednostkę czasu:cykli/min [suwów] Przyłącze wlotu powietrza: Nominalny suw pompy: Zakres temperatur otoczenia Ciężar 0 [40] 30 [60] 3/4" BSPP/NPS (f) 7mm [5"] 0-7 C [0-60 F] 35Kg [78lbs] R4. /36
12 SILNIK PNEUMATYCZNY AX60L A = Wlot powietrza KONSERWACJA INSPEKCJA Codziennie OBSŁUGA Sprawdzić ogólnie, czy nie występują wypływy powietrza i czy silnik działa prawidłowo. Kontrola co 6 miesięcy Co do 36 miesięcy (Zwykle 0 milionów cykli pompy, w zależności od jakości powietrza) Co do 36 miesięcy (Zwykle 0 milionów cykli pompy, w zależności od jakości powietrza) Aby zapewnić prawidłowość działania, należy wykonać próbę utyku pompy. Próbę utyku należy wykonać na zespole pompy. Jeśli powietrze wypływa przez wylot, należy sprawdzić uszczelkę tłoka silnika pneumatycznego oraz tłok szybkiego zaworu wylotowego i w razie potrzeby wymienić je. Wymienić uszczelkę tłoka pneumatycznego. Wymienić zespół wkładu żerdzi silnika. Wymienić zespoły zawieradeł. Sprawdzić i w razie potrzeby wymienić: Części zespołu zaworu głównego. Zamówić zestaw uszczelek Zamówić zestaw naprawczy zaworu ROZWIĄZYWANIE PROBLEMÓW OBJAW MOŻLIWA PRZYCZYNA ŚRODEK ZARADCZY Brak dopływu powietrza. Sprawdzić zawory kulowe i węże doprowadzające powietrze oraz płyn. Silnik nie pracuje Zuzyta uszczelka tłoka pneumatycznego. Zespoły zawieradeł nie działaja. Zespół zaworu głównego nie działa. Szybkie zawory wylotowe nie działają. Zużyta uszczelka tłoka. Wymienić uszczelkę tłoka. Przestawić/zamienić zespoły zawieradeł, aby ustalić, które są niesprawne, a następnie wyczyścić lub wymienić. Sprawdzić zespół zaworu głównego, a następnie wyczyścić lub wymienić. lub Gdy pompa nie jest utknięta, sprawdzić ciągłość wypływu powietrza wylotowego. Sprawdzić tłoki szybkiego zaworu wylotowego, a następnie wyczyścić lub wymienić. Wymienić uszczelkę tłoka. Pompa pracuje, ale nadmiernie pulsuje Zużyte/uszkodzone uszczelki żerdzi silnika. Uszkodzony szybki zawór wylotowy. Uszkodzony zespół zawieradła. Ograniczenie drożności wylotu powietrza. Wymienić zespół wkładu żerdzi silnika. Odpowiednio do potrzeb sprawdzić, wyczyścić i wymienić. Odpowiednio do potrzeb sprawdzić, wyczyścić i wymienić. Odpowiednio do potrzeb sprawdzić, wyczyścić i wymienić R4. /36
13 SILNIK PNEUMATYCZNY AX60L OSTRZEŻENIE Element 9 nie powinien być usuwany ani modyfikowany w żaden sposób. Je Części zawiera zestaw uszczelek Części zawiera zestaw uszczelek cylindra Części zawiera zestaw naprawczy zaworu Części zawiera zestaw sprzętu Części zawiera zestaw uszczelek wylotu R4. 3/36

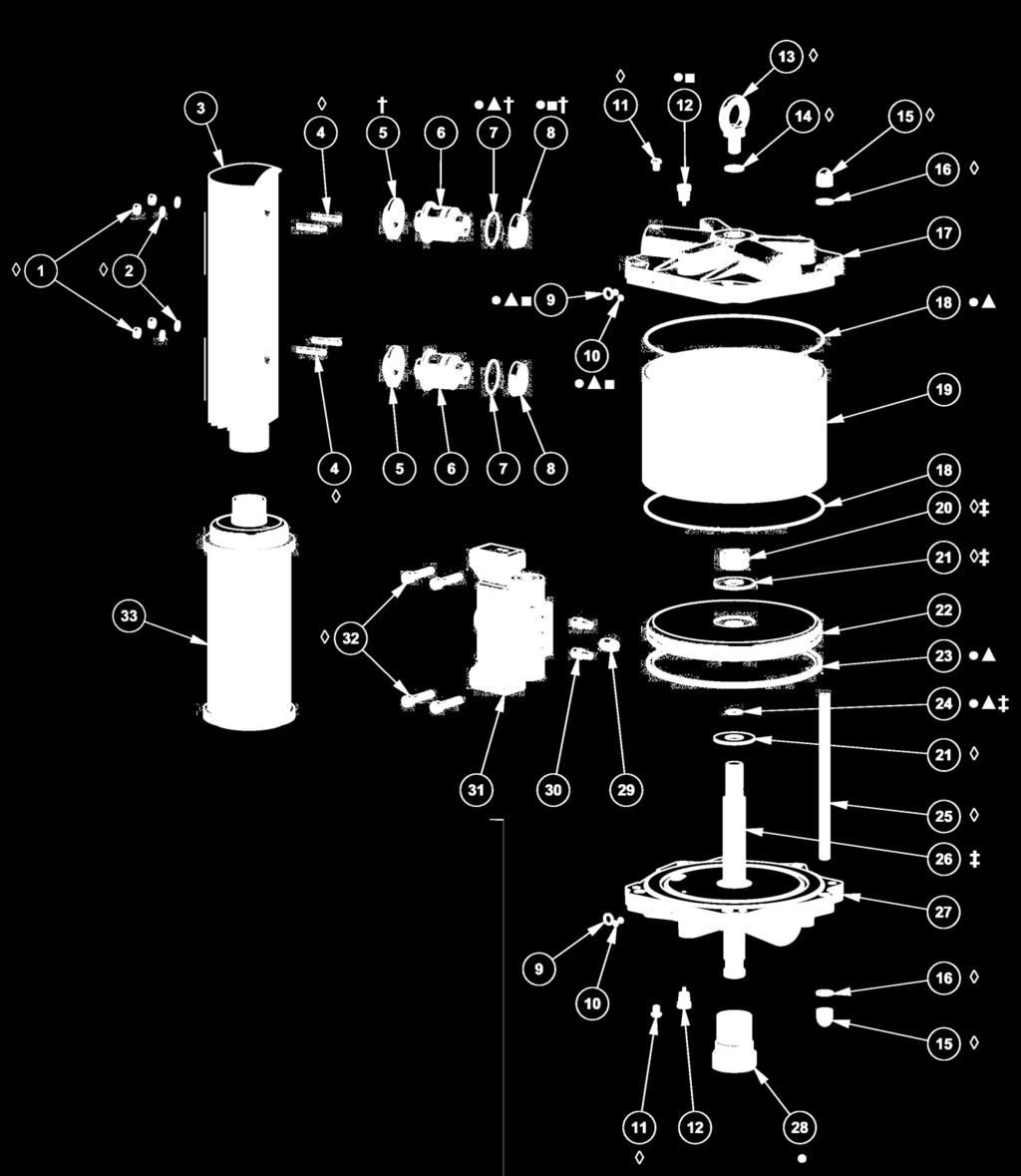

14 AX60L SILNIK PNEUMATYCZNY NUMER ELEMENTU NUMER CZĘŚCI OPIS LICZBA Komentarze * NAKRĘTKA SZEŚCIOKĄTNA M8 ZE STALI NIERDZEWNEJ PODKŁADKA ZABEZPIECZAJĄCA ZE STALI NIERDZEWNEJ M8 ZESPÓŁ ROZGAŁĘŹNIKA WYLOTOWEGO ŚRUBA DWUSTRONNA ZE STALI NIERDZEWNEJ M8 X 44 USZCZELKA WYLOTU NASADKA SZYBKIEGO ZAWORU WYLOTOWEGO PIERŚCIEŃ USZCZELNIAJĄCY x 46 TŁOK SZYBKIEGO ZAWORU WYLOTOWEGO PIERŚCIEŃ USZCZELNIAJĄCY x 46 PIERŚCIEŃ USZCZELNIAJĄCY x 4 ŚRUBA ZE STALI NIERDZEWNEJ Z ŁBEM PÓŁKOLISTYM M8 x mm ZAWÓR GRZYBKOWY ŚRUBA OCZKOWA M6 PODKŁADKA ZABEZPIECZAJACA ZE STALI NIERDZEWNEJ M6 NAKRĘTKA KOŁPAKOWA ZE STALI NIERDZEWNEJ M4 X PODKŁADKA ZABEZPIECZAJĄCA M4 NASADKA GÓRNEGO KOŃCA PIERŚCIEŃ USZCZELNIAJĄCY 3 x 6 CYLINDER TŁOK PODKŁADKA TŁOKA CIĘGNO NASADKA DOLNEJ CZĘŚCI ZESPÓŁ WKŁADU ŻERDZI SILNIKA TŁUMIK v v v t t t v t v v v v v ŚRUBA ZE STALI NIERDZEWNEJ Z SZEŚCIOKĄTNYM ŁBEM GNIAZDOWYM M0 x 50 4 v ZESPÓŁ ZAWORU GŁÓWNEGO TŁUMIK HAŁASU ZAWORU ZAWÓR NADMIAROWY CIŚNIENIOWY 5 bar (7 funty na cal kwadratowy) AX60L ZAWÓR NADMIAROWY CIŚNIENIOWY 6 bar (87 funtów na cal kwadratowy) 9 ZAWÓR NADMIAROWY CIŚNIENIOWY 7 bar (0 funtów na cal kwadratowy) AX60L-6 AX60L ZAWÓR NADMIAROWY CIŚNIENIOWY 8 bar (6 funtów na cal kwadratowy) AX60L-8 * Część jest objęty zakresem elementu R4. 4/36
15 ZESPÓŁ ZAWORU GŁÓWNEGO NUMER ELEMENTU NUMER CZĘŚCI OPIS LICZBA Komentarze ŚRUBA ZE STALI NIERDZEWNEJ Z SZEŚCIOKĄTNYM ŁBEM GNIAZDOWYM M8 x 55 4 tv ROZGAŁĘŹNIK USZCZELKA NASADKA KONCOWA BLOKU ZAWORÓW PIERŚCIEŃ USZCZELNIAJĄCY x 30 MAGNES ZDERZAK ELEMENT DYSTANSOWY ZESPÓŁ CEWKI I TULEI BLOK ZAWORÓW t t t t t t t t t v Części zawiera zestaw uszczelek Części zawiera zestaw uszczelek cylindra Części zawiera zestaw naprawczy zaworu Części zawiera zestaw sprzętu Części zawiera zestaw uszczelek wylotu Nr części zalecanego smaru: AGMD R4. 5/36
16 AX60L ZESPOŁY SILNIKÓW PNEUMATYCZNYCH KONSERWACJA SYMBOLE KONSERWACJI: = NUMER ELEMENTU = KOLEJNOŚĆ KONSERWACJI Przy montażu kolejność odwrotna = SMAR UMER CZĘŚCI: AGMD-00 = SZCZELIWO DO GWINTÓW Taśma / pasta politetrafluoetylenowa R4. 6/36
17 SILNIK PNEUMATYCZNY AX60L DIAGNOSTYKA POZ. SYMBOLE KONSERWACJI: = NUMER ELEMENTU = = = KOLEJNOŚĆ KONSERWACJI Przy montazu kolejnosc odwrotna SMAR NUMER CZĘŚCI: AGMD-00 SZCZELIWO DO GWINTÓW Taśma / pasta politetrafluoetylenowa R4. 7/36

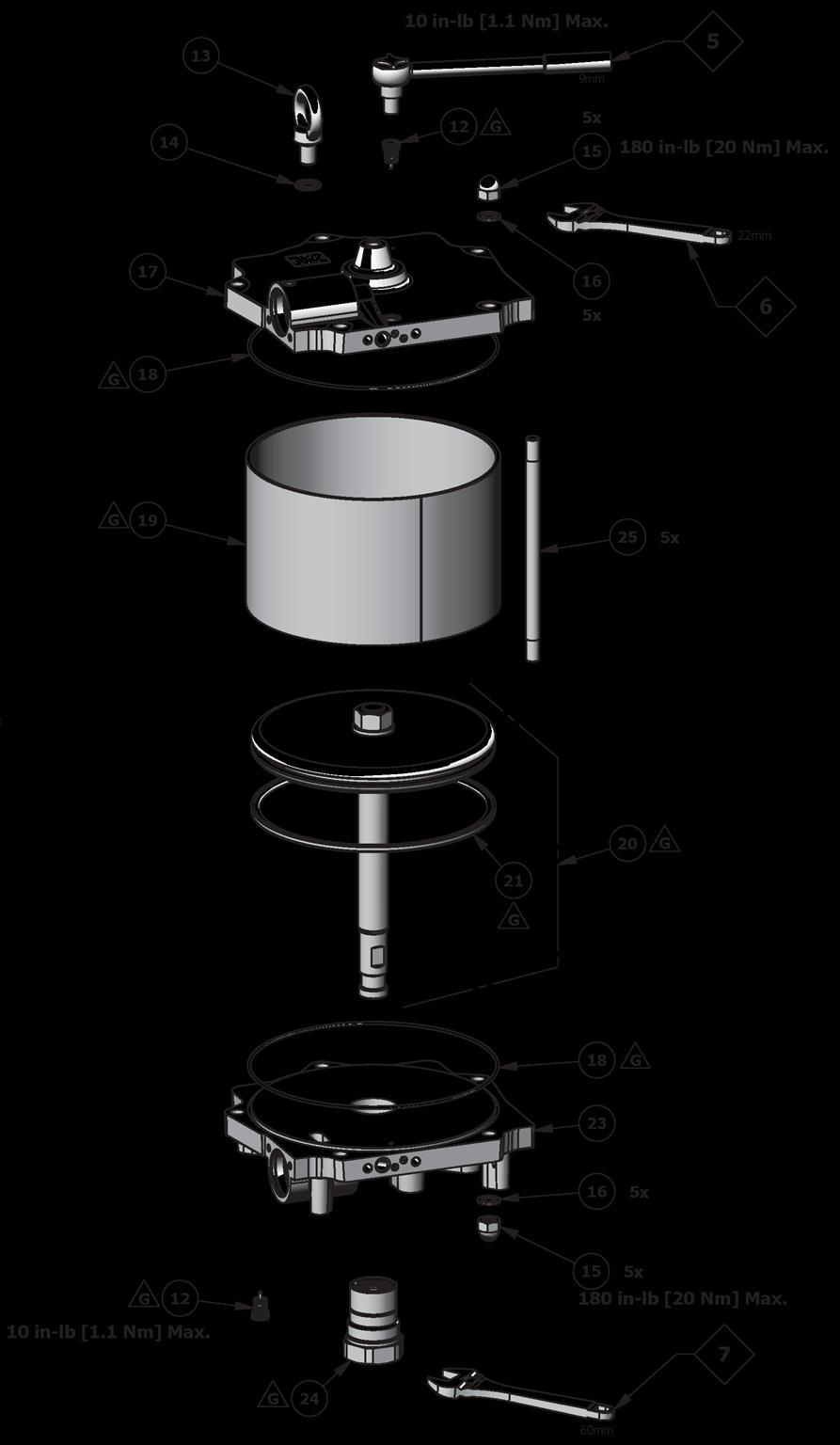

18 ZESPOŁY SILNIKÓW PNEUMATYCZNYCH AX60L KONSERWACJA ZAGROŻENIE Urządzenie wytwarza pola elektromagnetyczne, które mogą zakłócić pracę niektórych rozruszników serca. UWAGA Należy uważać podczas pracy z magnesami (35). Należy unikać zbliżania ich do siebie. Mogą nastąpić obrażenia ciała lub uszkodzenie magnesów. Patrz Uwaga WSKAZÓWKA Zespół cewki i tulei (38) jest dopasowany i nie wolno zamieniać go z innymi zespołami cewki oraz tulei. (38) jest dopasowany i nie wolno zamieniac go z innymi zespołami cewki oraz tulei. Patrz Uwaga SYMBOLE KONSERWACJI: = NUMER ELEMENTU = KOLEJNOŚĆ KONSERWACJI Przy montazu kolejnosc odwrotna = SMAR NUMER CZĘŚCI: AGMD-00 = SZCZELIWO DO GWINTÓW R4. 8/36
19 FX90 i FX0 ZESPOŁY POMP HYDRAULICZNYCH A B SPECYFIKACJA FX90 FX0 Moc przy 60 cyklach/min:.4 l/m [3.0 gpm] 3. l/m [3.5 gpm] Skok na cykl: 90 cc [6.4 oz] 0 cc [7.4 oz] Maksymalne ciśnienie cieczy: 500 bar [750 psi] Robocza temperatura otoczenia: 0-7 C [0-60 F] Długość skoku: Rozmiar wlotu: 7mm [5 in] /4" NPT (f) / /" NPT (m) Rozmiar wylotu: Ciężar 3/4" NPT (f) 0.3 kg [44.7 lbs] Stal węglowa niklowana, stal nierdzewna, stal nierdzewna z Materiały części zwilżanych konstrukcji powłoką ceramiczną, PTFE, UHMWPE, skóra, węglik (modele ze stali węglowej): wolframu. Materiały części zwilżanych konstrukcji (modele ze stali nierdzewnej): Stal nierdzewna, stal nierdzewna z powłoką ceramiczną, PTFE, UHMWPE, skóra, węglik wolframu R4. 9/36
20 WLOT Z SZYBKOZŁĄCZKĄ OPCJA WLOT SZEŚCIOKĄTNY OPCJA SELEKTOR NUMERU CZĘŚCI UKŁADU HYDRAULICZNEGO FX90 90 ml/cykl PTFE/SKÓRA C STAL WĘGLOWA A AUTOMATYCZNA PP PTFE REGULACJA USZCZELNIENIA FX0 0 ml/cykl PU PTFE/UHMW S STAL NIERDZEWNA UU UHMW UL UHMW/SKÓRA M RĘCZNA REGULACJA USZCZELNIENIA R4. 0/36
21 ZESPOŁY POMP HYDRAULICZNYCH FX90 i FX0 OPCJE REGULACJI USZCZELNIENIA REGULACJA RĘCZNA REGULACJA AUTOMATYCZ NA WLOT SZEŚCIOKĄTNY WLOT Z SZYBKOZŁĄCZKĄ OPCJE WLOTU CIECZY R4. /36

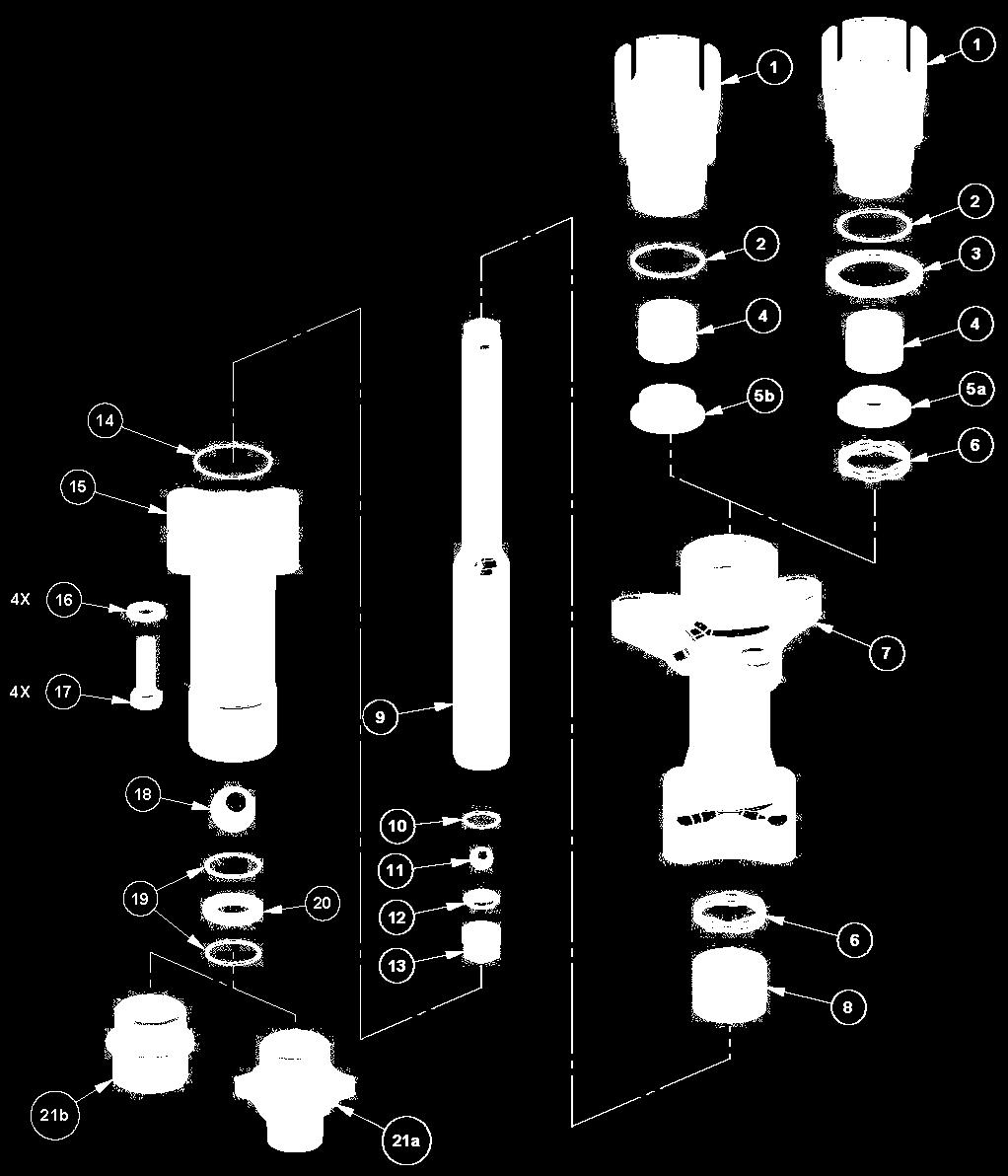

22 NUMER ELEMENTU NAKRĘTKA DŁAWIKOWA PIERŚCIEŃ USZCZELNIAJĄCY Ø57mm ELEMENT DYSTANSOWY USZCZELNIENIA ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (UHMW) Tylko automatyczna Tylko FX0 4 5a 5b ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (UHMW) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (UHMW/SKÓRA) PRZYRZĄD DO OSADZANIA USZCZELNIENIA PRZYRZĄD DO OSADZANIA USZCZELNIENIA Tylko FX90 Tylko FX90 Tylko automatyczna Tylko ręczna SPRĘŻYNA USZCZELNIENIA dla regulacji ręcznej 9336 OBUDOWA GÓRNA (STAL WĘGLOWA) ŻERDŹ POMPOWA FX0 Tylko FX ŻERDŹ POMPOWA FX90 Tylko FX PIERŚCIEŃ USZCZELNIAJĄCY Ø7mm KULKA 3/4" GNIAZDO KULKOWE 3/4" ELEMENT USTALAJĄCY GNIAZDA PIERŚCIEŃ USZCZELNIAJĄCY Ø6mm PODKŁADKA ŚRUBA Z ŁBEM WALCOWYM SZEŚCIOKĄTNYM KULKA -/" PIERŚCIEŃ USZCZELNIAJĄCY Ø45mm ZESPOŁY POMP HYDRAULICZNYCH FX90 i FX0 NUMER CZĘŚCI OPIS LICZBA Komentarze ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (PTFE) Tylko FX ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (PTFE/SKÓRA) 9333 ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (UHMW/PTFE) Tylko FX ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (UHMW/SKÓRA) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (UHMW/PTFE) Tylko FX ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (PTFE) Tylko FX ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (PTFE/SKÓRA) Tylko FX OBUDOWA GÓRNA (STAL NIERDZEWNA) ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (UHMW) ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (PTFE) 9377 ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (UHMW/SKÓRA) Tylko FX ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (PTFE) Tylko FX ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (UHMW) Tylko FX ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (UHMW/PTFE) Tylko FX ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (PTFE/SKÓRA) Tylko FX ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (UHMW/SKÓRA) Tylko FX OBUDOWA DOLNA (STAL WĘGLOWA) 9386 OBUDOWA DOLNA (STAL NIERDZEWNA) 9390 ZESPÓŁ GNIAZDA -/" a WLOT CIECZY (Z SZYBKOZŁĄCZKĄ) b WLOT CIECZY (SZEŚCIOKĄTNY) 4 4 Tylko FX0 Tylko FX0 Tylko FX0 Tylko FX ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (PTFE/SKÓRA) Tylko FX ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (UHMW/PTFE) R4. /36 Tylko FX0
23 ZESPOŁY POMP HYDRAULICZNYCH FX90 i FX0 SYMBOLE KONSERWACJI: = NUMER ELEMENTU = KOLEJNOŚĆ KONSERWACJI Przy montażu kolejność odwrotna = SMAR UMER CZĘŚCI: AGMD R4. 3/36
24 ZESPOŁY POMP HYDRAULICZNYCH FX90 I FX0 SZCZEGÓŁ A KIERUNKI MOCOWANIA USZCZELNIENIA GÓRNEGO PTFE I SKÓRA PTFE UHMW I SKÓRA PTFE I UHMW UHMW () (PP) (UL) (PU) (UU) SZCZEGÓŁ B KIERUNEK MOCOWANIA USZCZELNIENIA DOLNEGO WSKAZÓWKA DOT. ZESPOŁU: NAŁOŻYĆ NIEWIELKĄ ILOŚĆ SMARU NA USZCZELNIENIE PRZED JEGO ZAMONTOWANIEM W POMPIE SZCZEGÓŁ C KIERUNEK MOCOWANIA GÓRNEGO GNIAZDA KULKOWEGO WSKAZÓWKA: GNIAZDO JEST ODWRACALNE W STANDARDZIE W OPCJI SZCZEGÓŁ D KIERUNEK MOCOWANIA DOLNEGO GNIAZDA KULKOWEGO WSKAZÓWKA: GNIAZDO JEST ODWRACALNE W OPCJI W STANDARDZIE NUMER ELEMENTU ZESTAWY KULEK I GNIAZD FX90/0 NUMER CZĘŚCI OPIS 7790 KULKA 3/4" 9388 GNIAZDO KULKOWE 3/4" KULKA -/" GNIAZDO KULKOWE -/" Zalecane środki smarne do uszczelnienia: Zalecany smar: AGMD-0 dla materiałów na bazie wody Górna kulka i gniazdo dla materiałów na bazie rozpuszczalnika Dolna kulka i gniazdo R4. 4/36
25 ZESTAWY USZCZELNIAJĄCE FX NUMER ELEMENTU NUMER CZĘŚCI OPIS Zestaw uszczelniający PTFE/SKÓRA Zestaw uszczelniający PTFE/UHMW PTFE zestaw uszczelniający Zestaw uszczelniający UHMW Zestaw uszczelniający UHMW/SKÓRA 6773 PIERŚCIEŃ USZCZELNIAJĄCY Ø5mm 9396 ZESPÓŁ USZCZELNIENIA GÓRNEGO FX ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (PTFE) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (PTFE/SKÓRA) 9333 ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (PTFE/UHMW) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (UHMW/SKÓRA) 9394 ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (UHMW) ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (PTFE) ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (PTFE/SKÓRA) 9334 ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (PTFE/UHMW) 9377 ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (UHMW/SKÓRA) PIERŚCIEŃ USZCZELNIAJĄCY Ø7mm PIERŚCIEŃ USZCZELNIAJĄCY Ø6mm PIERŚCIEŃ USZCZELNIAJĄCY Ø45mm R4. 5/36
26 ZESTAWY USZCZELNIAJĄCE FX NUMER ELEMENTU NUMER CZĘŚCI OPIS Zestaw do regeneracji PTFE/SKÓRA Zestaw do regeneracji PTFE/UHMW Zestaw do regeneracji PTFE Zestaw do regeneracji UHMW Zestaw do regeneracji UHMW/SKÓRA 6773 PIERŚCIEŃ USZCZELNIAJĄCY Ø5mm 9396 ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (UHMW) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (PTFE) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (PTFE/SKÓRA) 9333 ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (PTFE/UHMW) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX0 (UHMW/SKÓRA) 9394 ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (UHMW) ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (PTFE) ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (PTFE/SKÓRA) 9334 ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (PTFE/UHMW) 9377 ZESPÓŁ USZCZELNIENIA DOLNEGO FX0 (UHMW/SKÓRA) PIERŚCIEŃ USZCZELNIAJĄCY Ø7mm 7790 KULKA 3/4" 9388 GNIAZDO KULKOWE 3/4" PIERŚCIEŃ USZCZELNIAJĄCY Ø6mm KULKA -/" PIERŚCIEŃ USZCZELNIAJĄCY Ø45mm GNIAZDO KULKOWE -/" R4. 6/36
27 ZESTAWY USZCZELNIAJĄCE FX NUMER ELEMENTU NUMER CZĘŚCI OPIS Zestaw uszczelniający PTFE/SKÓRA Zestaw uszczelniający PTFE/UHMW Zestaw uszczelniający PTFE Zestaw uszczelniający UHMW UHMW/SKÓRA zestaw uszczelniający 6773 PIERŚCIEŃ USZCZELNIAJĄCY Ø5mm ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (PTFE) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (PTFE/SKÓRA) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (UHMW) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (PTFE/UHMW) 9337 ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (UHMW/SKÓRA) 9350 ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (PTFE) 9350 ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (PTFE/SKÓRA) ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (UHMW) ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (PTFE/UHMW) ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (UHMW/SKÓRA) PIERŚCIEŃ USZCZELNIAJĄCY Ø7mm PIERŚCIEŃ USZCZELNIAJĄCY Ø6mm PIERŚCIEŃ USZCZELNIAJĄCY Ø45mm R4. 7/36
28 ZESTAWY NAPRAWCZE FX NUMER ELEMENTU NUMER CZĘŚCI OPIS Zestaw uszczelniający PTFE/SKÓRA Zestaw uszczelniający PTFE/UHMW Zestaw uszczelniający PTFE Zestaw uszczelniający UHMW Zestaw uszczelniający UHMW/SKÓRA 6773 PIERŚCIEŃ USZCZELNIAJĄCY Ø5mm ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (PTFE) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (PTFE/SKÓRA) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (UHMW) ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (PTFE/UHMW) 9337 ZESPÓŁ USZCZELNIENIA GÓRNEGO FX90 (UHMW/SKÓRA) 9350 ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (PTFE) 9350 ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (PTFE/SKÓRA) ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (UHMW) ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (PTFE/UHMW) ZESPÓŁ USZCZELNIENIA DOLNEGO FX90 (UHMW/SKÓRA) PIERŚCIEŃ USZCZELNIAJĄCY Ø7mm 7790 KULKA 3/4" 9388 GNIAZDO KULKOWE 3/4" PIERŚCIEŃ USZCZELNIAJĄCY Ø6mm KULKA -/" PIERŚCIEŃ USZCZELNIAJĄCY Ø45mm GNIAZDO KULKOWE -/" R4. 8/36
29 ROZWIĄZYWANIE PROBLEMÓW OBJAW MOŻLIWA PRZYCZYNA ŚRODEK ZARADCZY Materiał w kubku rozpuszczalnika. Pompa nie zatrzymuje się w dolnej części skoku. Pompa nie zatrzymuje się w górnej części skoku. Zużyte lub zabrudzone uszczelnienia górne. Zużyty lub zabrudzony dolny kulkowy zawór zwrotny. Zużyty lub zabrudzony górny kulkowy zawór zwrotny. Zużyte lub zabrudzone uszczelnienia dolne. Wymienić lub oczyścić. Wymienić lub oczyścić. Zestaw ssący do usuwania zablokowanego materiału. Wymienić lub oczyścić. Zablokowany filtr wlotowy lub filtr siatkowy. Wymienić lub oczyścić. Pompa pracuje nierówno. Niski poziom materiału. Wymienić lub oczyścić. Zużyty lub zabrudzony dolny kulkowy zawór zwrotny. Zużyty lub zabrudzony górny kulkowy zawór zwrotny. Wymienić lub oczyścić. Zalecenia dotyczące uszczelnień Materiał uszczelnienia PU (PTFE/UHMW) (PTFE/skórzane) PP (PTFE) UC (uszczelnienie wargowe typu U) Zalecenia Większość dostępnych materiałów Zastosowania wysokotemperaturowe UV oraz substancje na bazie kwasów Zastosowania wymagające niskiego tarcia R4. 9/36
30 POMPA DO MONTAŻU NA WÓŻKU MX060 I MX9070 FX90XX-XXK FX0XX-XXK *= OPCJE CZĘŚĆ NUMER CZĘŚCI OPIS IL WÓZEK MX - POMPA MX904/ SMAROWANIE NA BAZIE ROZPUSZCZALNIKA 0.5l SMAROWANIE NA BAZIE WODY 0.5l Przewód uziemiający 4 m ZAWÓR ZWROTNY FILTR HP (00 oczek), TYP PRZEWÓD SPUSTOWY M 9 MXA-S5ME30 ZESPÓŁ WĘŻA SSĄCEGO 5 LITRÓW 30 OCZEK MXA-S0ME30 ZESPÓŁ WĘŻA SSĄCEGO 0 LITRÓW 30 OCZEK * KOLANKO " 9367 ZŁĄCZKA -/4" - " MXA-C3ALM5 FILTR POWIETRZA 5 µm + REGULATOR * MXA-C3ACM5 FILTR POWIETRZA 5 µm + REGULATORY WĄŻ POWIETRZA KOLANKO -/" ZŁĄCZKA -/" - " R4. 30/36
31 POMPA DO MONTAŻU NAŚCIENNEGO MX060 I MX9070 FX90XX-XXK FX0XX-XXK *= OPCJE CZĘŚĆ NUMER CZĘŚCI OPIS IL WSPORNIK ŚCIENNY MX - POMPA MX904/ SMAROWANIE NA BAZIE ROZPUSZCZALNIKA 0.5l SMAROWANIE NA BAZIE WODY 0.5l Przewód uziemiający 4 m ZAWÓR ZWROTNY FILTR HP (00 oczek), TYP PRZEWÓD SPUSTOWY M 9 MXA-S5ME30 ZESPÓŁ WĘŻA SSĄCEGO 5 LITRÓW 30 OCZEK MXA-S0ME30 ZESPÓŁ WĘŻA SSĄCEGO 0 LITRÓW 30 OCZEK * KOLANKO " 9367 ZŁĄCZKA -/4" - " MXA-C3ALM5 FILTR POWIETRZA 5 µm + REGULATOR * MXA-C3ACM5 FILTR POWIETRZA 5 µm + REGULATORY WĄŻ POWIETRZA KOLANKO -/" ZŁĄCZKA -/" - " R4. 3/36
32 AKCESORIA FILTR TYPU CZĘŚĆ POKRYWA FILTRA USZCZELKA 3 NUMER CZĘŚCI OPIS FILTR SIATKOWY Z 30 OCZKAMI (NIEBIESKI) FILTR SIATKOWY Z 50 OCZKAMI (POMARAŃCZOWY) FILTR SIATKOWY Z 70 OCZKAMI (ŻÓŁTY) FILTR SIATKOWY ZE 00 OCZKAMI (CZARNY), STANDARDOWY FILTR SIATKOWY ZE 50 OCZKAMI (CZERWONY) FILTR SIATKOWY Z 00 OCZKAMI (NATURALNY) ŚRUBA GWINTOWANA KOLANKO ZAWÓR KULKOWY ZŁĄCZKA WKRĘTNA PIERŚCIEŃ USZCZELNIAJĄCY ZŁĄCZKA 3/8" (M) x Mx,5 (Ż) ZŁĄCZKA WKRĘTNA KULKA NAKRĘTKA KOŁPAKOWA ZŁĄCZKA WĘŻA NAKRĘTKA IL R4. 3/36
33 AKCESORIA MXA-S5ME30 & MXA-S0ME30 ZESPOŁY WĘŻY SSĄCYCH CZĘŚ Ć NUMER CZĘŚCI OPIS IL KOLANKO " PRZEWÓD " x 0,5 m DŁ. (5 l) PRZEWÓD " x m DŁ. (0 l) WĄŻ " BSP x m DŁ. (5 l) WĄŻ " BSP x m DŁ. (0 l) FILTR Z 30 OCZKAMI 9379 ZAWÓR ZWROTNY CZĘŚ Ć NUMER CZĘŚCI OPIS IL KORPUS ZAWORU SPRĘŻYNA KULKA Ø GNIAZDO USZCZELKA ZŁĄCZKA R4. 33/36
34 AKCESORIA 9338 UCHWYT NA WĄŻ SMAROWANIE POMPY CZĘŚ Ć NUMER CZĘŚCI OPIS IL SMAROWANIE NA BAZIE ROZPUSZCZALNIKA 0.5l SMAROWANIE NA BAZIE WODY 0.5l SMAROWANIE NA BAZIE WODY 0.5l SMAROWANIE NA BAZIE ROZPUSZCZALNIKA 0.5l R4. 34/36
35 UWAGI R4. 35/36
36 ZASADY GWARANCJI Produkty Binks są objęte 5-letnią ograniczoną gwarancją Carlisle Fluid Technologies na materiały i wykonanie. Zastosowanie jakichkolwiek części lub akcesoriów pochodzących ze źródła innego niż Carlisle Fluid Technologies spowoduje utratę wszelkich gwarancji. Aby uzyskać dodatkowe informacje na temat gwarancji, prosimy o kontakt z najbliższym przedstawicielstwem Carlisle Fluid Technologies z poniższej listy. Firma Carlisle Fluid Technologies zastrzega sobie prawo do zmiany danych technicznych urządzeń bez uprzedniego powiadomienia. DeVilbiss, Ransburg, MS, BGK i Binks są zastrzeżonymi nazwami handlowymi firmy Carlisle Fluid Technologies Inc. 06 Carlisle Fluid Technologies Inc. Wszelkie prawa zastrzeżone. Binks jest częścią firmy Carlisle Fluid Technologies, światowego lidera w dziedzinie innowacyjnych technologii wykończeniowych. Aby uzyskać pomoc techniczną lub znaleźć autoryzowanego dystrybutora, należy skontaktować się z jednym z naszych międzynarodowych biur sprzedaży i obsługi klienta z poniższej listy. USA/Kanada Meksyk Brazylia info@carlisleft.com Toll Free Tel: Toll Free Fax: ventas@carlisleft.com.mx Tel: Fax: vendas@carlisleft.com.br Tel: Fax: Wielka Brytania Francja Niemcy info@carlisleft.eu Tel: +44 (0)0 57 Fax: +44 (0) info@carlisleft.eu Tel: +33(0) Fax: +33(0) info@carlisleft.eu Tel: +49 (0) Fax: +49 (0) Chiny Japonia Australia mkt@carlisleft.com.cn Tel: Fax: overseas-sales@carlisleft.co.jp Tel: Fax: sales@carlisleft.com.au Tel: +6 (0) Fax: +6 (0) R4. 36/36
