1 Instrukcja serwisowa Pompa i uszczelki MX05 i MXL05 Modele: MX05 & MXL05, = (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE), UC (uszczelki U-Cup) A C B Patent 7,603,855. SPECYFIKACJA pompa bez wyposażenia Współczynnik: 4.8: Maksymalne ciśnienie powietrza na wlocie: Maksymalne ciśnienie cieczy: Objętość skokowa na cykl: Wydajność przy 60 cyklach/min: Pobór powietrza przy 0 cyklach/min i ciśnieniu powietrza na wlocie 8 barów [6 psi]: Maksymalna dopuszczalna prędkość cyklu w trybie pracy ciągłej (cykle/min): Przyłącze wlotu powietrza: Przyłącze wlotu cieczy: Przyłącze wylotu cieczy: Poziom emisji hałasu: Masa: 8 bar [6 psi] 39 bar [557 psi] 7 cc [.4 oz] 4.3 l/m [. US gal/m] 6.5 l/m [. SCFM] 0 3/8" BSP(f) MX-3/4" NPS(m), MXL-/" NPS(m) 3/8" BSP(m)/NPS(m) 88 db 3 kg [8.4 lbs] Materiały części mokrych konstrukcji: stal nierdzewna, węglik wolframu, chrom twardy, PTFE, polietylen, skóra, ceramika R.0 /36

2 Opis produktu Ten produkt jest przeznaczony do użytku z: MX4**, MXL4**, MX**, MXL**, MX90***, MX0***, MMX4**, MMX** Materiały na bazie rozpuszczalnika i wody Przystosowany do użytkowania w strefach zagrożenia: Strefa i Poziom ochrony: II G X IIB T4 (NB 089) Producent: Binks, Ringwood Road, Bournemouth, BH 9LH. UK Deklaracja zgodności UE My: firma Binks, oświadczamy, że wymieniony powyżej produkt spełnia wymagania: Dyrektywa maszynowa 006/4/WE Dyrektywa ATEX 94/9/WE za sprawą zgodności z następującymi dokumentami statutowymi i normami zharmonizowanymi: EN ISO 00: Bezpieczeństwo maszyn Ogólne zasady projektowania EN ISO 443: Napędy i sterowania hydrauliczne Ogólne zasady i wymagania bezpieczeństwa EN ISO 444: Napędy i sterowania pneumatyczne Ogólne zasady i wymagania bezpieczeństwa EN 6: Urządzenia do dostarczania i cyrkulacji materiałów powłokowych pod ciśnieniem Wymagania bezpieczeństwa EN7-: Atmosfery wybuchowe Zapobieganie wybuchowi Pojęcia podstawowe EN 3463-: Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Podstawowe metody i wymagania EN : Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Ochrona za pomocą bezpieczeństwa konstrukcyjnego Pod warunkiem, że zostały spełnione wszystkie warunki bezpiecznego użytkowania podane w instrukcjach i urządzenie końcowe, w którym ten produkt jest zainstalowany zostało ocenione jako wymagane, zgodnie z zasadniczymi wymogami zdrowia i bezpieczeństwa wymienionych powyżej norm, dyrektyw i rozporządzeń z mocą ustawy oraz zainstalowane zgodnie z wszelkimi obowiązującymi lokalnymi kodeksami postępowania. D Smith // (Dyrektor Generalny) R.0 /36

3 W niniejszej karcie części słowa OSTRZEŻENIE, UWAGA i WSKAZÓWKA są używane w celu położenia nacisku na ważne informacje dotyczące bezpieczeństwa, w następujący sposób: OSTRZEŻENIE UWAGA WSKAZÓWKA Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć lub znaczne szkody majątkowe. Zagrożenia lub niebezpieczne praktyki, które mogą spowodować drobne obrażenia ciała, uszkodzenia produktu lub szkody majątkowe. Ważne informacje dotyczące montażu, eksploatacji lub konserwacji. OSTRZEŻENIE Przed przystąpieniem do eksploatacji tego urządzenia należy przeczytać następujące ostrzeżenia. NALEŻY PRZECZYTAĆ INSTRUKCJĘ. Przed przystąpieniem do eksploatacji urządzeń do wykańczania należy przeczytać i przyswoić sobie wszystkie informacje dotyczące bezpieczeństwa, eksploatacji i konserwacji podane w instrukcji obsługi. NALEŻY NOSIĆ OKULARY OCHRONNE. Niestosowanie okularów ochronnych z osłonami bocznymi może doprowadzić do poważnych obrażeń oczu lub ślepoty. PODCZAS KONSERWACJI NALEŻY WYŁĄCZAĆ SPOD NAPIĘCIA, ODŁĄCZAĆ I BLOKOWAĆ WSZYSTKIE ŹRÓDŁA ENERGII. Zaniedbanie wyłączenia spod napięcia, odłączenia i zablokowania wszystkich źródeł energii przed przystąpieniem do konserwacji urządzenia może spowodować poważne obrażenia ciała lub śmierć. URZĄDZENIE AUTOMATYCZNE. Urządzenia automatyczne mogą uruchomić się nieoczekiwanie, bez ostrzeżenia. ZAGROŻENIE POWODOWANE PRZEZ WYRZUCONE W POWIETRZE ELEMENTY. Ciecze lub gazy wydobywające się podczas odpowietrzania, uwalniane pod ciśnieniem albo wyrzucone w powietrze fragmenty mogą spowodować obrażenia ciała. NALEŻY WIEDZIEĆ, GDZIE I W JAKI SPOSÓB WYŁĄCZYĆ URZĄDZENIE W SYTUACJI AWARYJNEJ POZIOMY HAŁASU. A-ważony poziom dźwięku urządzeń pompujących i pistoletów natryskowych może przekraczać 85 db(a), w zależności od regulacji. Szczegółowe dane dotyczące poziomu hałasu są dostępne na życzenie. Zaleca się, aby podczas natryskiwania w trakcie pracy pompy stosować słuchawki ochronne. PROCEDURA UWALNIANIA CIŚNIENIA. Należy zawsze przestrzegać procedury uwalniania ciśnienia podanej w instrukcji obsługi urządzenia. URZĄDZENIE NALEŻY SPRAWDZAĆ CODZIENNIE. Urządzenie należy codziennie sprawdzać pod kątem zużytych lub uszkodzonych części. Nie należy eksploatować urządzenia w przypadku braku pewności co do jego stanu. ZAGROŻENIA WYNIKAJĄCE Z NIEWŁAŚCIWEGO ZASTOSOWANIA URZĄDZEŃ. Niewłaściwe zastosowanie może spowodować pęknięcie, usterkę lub nieoczekiwane uruchomienie i doprowadzić do poważnych obrażeń ciała. UWAGA DOTYCZĄCA WYSOKIEGO CIŚNIENIA. Wysokie ciśnienie może powodować poważne obrażenia ciała. Przed rozpoczęciem czynności serwisowych należy uwolnić całe ciśnienie. Rozpylona ciecz z pistoletu lakierniczego, nieszczelnego przewodu lub pękniętych elementów może wniknąć do ciała, powodując niezwykle poważne obrażenia. ŁADUNEK STATYCZNY. Płyn może wywołać ładunek statyczny, który należy odprowadzić przez prawidłowe uziemienie urządzenia, obiektów do natrysku lub innych przewodzących prąd elektryczny przedmiotów w obszarze dozowania. Nieprawidłowe uziemienie lub iskry mogą spowodować zagrożenie i wywołać pożar, eksplozję lub porażenie elektryczne bądź prowadzić do innych poważnych obrażeń ciała. SZKOLENIE OPERATORA. Przed rozpoczęciem eksploatacji urządzeń do wykańczania cały personel musi zostać przeszkolony. OSTRZEŻENIE DOTYCZĄCE ROZRUSZNIKÓW SERCA. Urządzenie wytwarza pola elektromagnetyczne, które mogą zakłócić pracę niektórych rozruszników serca. OSŁONY URZĄDZENIA POWINNY ZNAJDOWAĆ SIĘ NA SWOIM MIEJSCU. Nie wolno eksploatować urządzeń ze zdemontowanymi urządzeniami zabezpieczającymi. NIE WOLNO MODYFIKOWAĆ URZĄDZENIA. Nie wolno modyfikować urządzenia bez pisemnej zgody producenta. OSTRZEŻENIE PROP. 65. OSTRZEŻENIE: Produkt zawiera związki chemiczne uznawane w stanie Kalifornia za powodujące nowotwory, wady wrodzone i inne szkody reprodukcyjne. ZAGROŻENIE W MIEJSCU ŚCIŚNIĘCIA. Części ruchome mogą spowodować zmiażdżenie i przecięcie. Miejscami ściśnięcia są ogólnie wszystkie obszary, w których znajdują się części ruchome. PRACODAWCA JEST ODPOWIEDZIALNY ZA PRZEKAZANIE TYCH INFORMACJI OPERATOROWI URZĄDZENIA R.0 3/36

4 OBSŁUGA I CZYSZCZENIE POMPY ZASILANIE POWIETRZEM ZAWÓR ODCINAJĄCY POWIETRZA (O ILE JEST ZAMONTOWANY) REGULATOR CIŚNIENIA POWIETRZA POMPA BINKS ZAWÓR BEZPIECZEŃSTWA CIŚNIENIA CIECZY (O ILE JEST ZAMONTOWANY) PISTOLET NATRYSKOWY 7 FILTR CIECZY (O ILE JEST ZAMONTOWANY) 8 ZBIORNIK SMARU I POZIOM 9 0 SILNIK PNEUMATYCZNY PRZEWÓD UZIOMOWY FILTR CIECZY PRZEWÓD UZIOMOWY (O ILE JEST ZAMONTOWANY) WĄŻ SSĄCY HYDRAULICZNY / PRZEWÓD SSĄCY / PODAJNIK GRAWITACYJNY W ZALEŻNOŚCI OD MODELU REGULATOR CIŚNIENIA POWIETRZA (PISTOLET NATRYSKOWY) (O ILE JEST ZAMONTOWANY) 3 SMAR MEDIUM NA BAZIE ROZPUSZCZALNIKA MEDIUM NA BAZIE WODY WĄŻ NADMIAROWY/POWROTNY (O ILE JEST ZAMONTOWANY) ZBIORNIK CIECZY OSTRZEŻENIE PODCZAS OBSŁUGIWANIA URZĄDZENIA NALEŻY NOSIĆ OCHRONĘ OCZU OSTRZEŻENIE OSTRZEŻENIE PRZED PRZYSTĄPIENIEM DO OBSŁUGI POMPA MUSI ZOSTAĆ UZIEMIONA, ABY NIE DOPUŚCIĆ DO WYŁADOWAŃ STATYCZNYCH. PARAMETRY PRACY WĘŻY MUSZĄ POSIADAĆ ODPOWIEDNIE CIŚNIENIE ROBOCZE WYNOSZĄCE POWYŻEJ WARTOŚCI DOPUSZCZALNEGO CIŚNIENIA MAKSYMALNEGO R.0 4/36

5 MONTAŻ - SPRAWDZIĆ POMPĘ POD KĄTEM PRAWIDŁOWEGO I STABILNEGO ZAMOCOWANIA. - UZIEMIĆ POMPĘ ZA POMOCĄ (9) LUB (0), SPRAWDZIĆ CZY MASA WYNOSI MNIEJ NIŻ om. 3 - PODŁĄCZYĆ ODPOWIEDNIE WĘŻE DO ZASILANIA POWIETRZEM I WĘŻE HYDRAULICZNE DO PISTOLETU. 4 - NAPEŁNIĆ ZBIORNIK SMARU (8) ODPOWIEDNIM SMAREM (3), TAK ABY BYŁ WIDOCZNY WE WZIERNIKU POZIOMU. 5 - UPEWNIĆ SIĘ, ŻE W FILTRZE (7) ZOSTAŁA ZAMONTOWANA SIATKA O ODPOWIEDNIEJ LICZBIE OCZEK (00 OCZEK, 50 µm STD). 6 - SPRAWDZIĆ, CZY WĄŻ POWROTNY (4) ZOSTAŁ PODŁĄCZONY BEZPOŚREDNIO DO ZBIORNIKA CIECZY (5). CZYSZCZENIE POMPY WSKAZÓWKA POMPA ZOSTAŁA PRZETESTOWANA Z OLEJEM, WODĄ LUB INNYM MEDIUM. OCZYŚCIĆ POMPĘ PRZED ZASTOSOWANIEM, ABY UNIKNĄĆ JAKIEGOKOLWIEK ZANIECZYSZCZENIA. - PODŁĄCZYĆ UKŁAD SSĄCY () I WĄŻ POWROTNY (4) (O ILE JEST ZAMONTOWANY) DO ZBIORNIKA Z ODPOWIEDNIM ŚRODKIEM CZYSZCZĄCYM. - ZAMKNĄĆ ZAWÓR () I USTAWIĆ REGULATORY (3) I () NA WARTOŚĆ ZERO (W LEWO) ORAZ OTWORZYĆ ZAWÓR (5) (O ILE JEST ZAMONTOWANY). 3 - ZDEMONTOWAĆ DYSZĘ Z PISTOLETU NATRYSKOWEGO NA POWROCIE CIECZY DO ZBIORNIKA. 4 - PODŁĄCZYĆ ZASILANIE POWIETRZEM. a) JEŚLI (5) JEST ZAMONTOWANY: 5a - OTWORZYĆ ZAWÓR (), ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3), DO MOMENTU AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ (OKOŁO BARA [4,5 PSI]). 6a - ODCZEKAĆ KILKA MINUT, AŻ CIECZ ZNAJDZIE SIĘ W CAŁYM OBIEGU LUB DO MOMENTU AŻ UKŁAD BĘDZIE CZYSTY. 7a - ZAMKNĄĆ ZAWÓR (5) I OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO NAD ZBIORNIKIEM NA KILKA MINUT, ABY OCZYŚCIĆ WĄŻ I PISTOLET. 8a - PRZY OTWARTYM SPUŚCIE ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) DO ZERA, A NASTĘPNIE OTWORZYĆ ZAWÓR (5), O ILE JEST ZAMONTOWANY, I ZAMKNĄĆ SPUST. b) JEŚLI (5) NIE JEST ZAMONTOWANY: 5b - OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO I PRZYTRZYMAĆ NAD ZBIORNIKIEM, ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3) DO MOMENTU, AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ (OKOŁO BARA [4,5 PSI]). 6b - ODCZEKAĆ KILKA MINUT AŻ CIECZ ZNAJDZIE SIĘ W CAŁYM OBIEGU LUB DO MOMENTU AŻ UKŁAD BĘDZIE CZYSTY. 7b - PRZY OTWARTYM SPUŚCIE ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) DO ZERA, A NASTĘPNIE UPEWNIĆ SIĘ, ŻE CIŚNIENIE W WĘŻU I PISTOLECIE ZOSTAŁO ZREDUKOWANE PRZED ZAMKNIĘCIEM SPUSTU. WSKAZÓWKA POWTARZAĆ OPERACJĘ CZYSZCZENIA, DO MOMENTU GDY ŚRODEK CZYSZCZĄCY NIE ZAWIERA ŻADNYCH ZANIECZYSZCZEŃ, W SZCZEGÓLNOŚCI GDY POMPA NIE ZOSTANIE OD RAZU UŻYTA LUB STOSOWANO LAKIERY DWUSKŁADNIKOWE. UWAGA JEŚLI PISTOLET NATRYSKOWY NIE BĘDZIE UŻYTKOWANY NALEŻY GO ZABLOKOWAĆ, ABY NIE DOPUŚCIĆ DO PRZYPADKOWEGO URUCHOMIENIA R.0 5/36

6 ROZRUCH - PODŁĄCZYĆ UKŁAD SSĄCY () I WĄŻ POWROTNY (4) (O ILE JEST ZAMONTOWANY) DO ZBIORNIKA Z CIECZĄ DO NATRYSKIWANIA. - ZAMKNĄĆ ZAWÓR () I USTAWIĆ REGULATORY (3) I () NA WARTOŚĆ ZERO (W LEWO) ORAZ OTWORZYĆ ZAWÓR (5) (O ILE JEST ZAMONTOWANY). 3 - ZDEMONTOWAĆ KOŃCÓWKĘ NATRYSKOWĄ Z PISTOLETU NA POWROCIE CIECZY DO ZBIORNIKA. 4 - PODŁĄCZYĆ ZASILANIE POWIETRZEM. a) JEŚLI (5) JEST ZAMONTOWANY: 5a - OTWORZYĆ ZAWÓR (), ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3) DO MOMENTU AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ. 6a - GDY CIECZ PRZEPŁYWA PRZEZ WĄŻ (4) BEZ NAPOWIETRZENIA, ZAMKNĄĆ ZAWÓR (5). 7a - OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO, DO MOMENTU AŻ CIECZ BĘDZIE WYPŁYWAĆ BEZ POWIETRZA DO ZBIORNIKA I WTEDY ZWOLNIĆ SPUST. b) JEŚLI (5) NIE JEST ZAMONTOWANY: 5b - OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO I PRZYTRZYMAĆ GO NAD ZBIORNIKIEM, ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3), DO MOMENTU AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ. 6b - TRZYMAĆ OTWARTY SPUST, DO MOMENTU AŻ CIECZ BĘDZIE WPŁYWAĆ BEZ POWIETRZA DO ZBIORNIKA I WTEDY ZWOLNIĆ SPUST. 8 - ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) DO ZERA. 9 - ZAMONTOWAĆ BLOKADĘ PISTOLETU NATRYSKOWEGO, GDY KOŃCÓWKA NATRYSKOWA JEST ZAMONTOWANA. 0 - ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3) DO MOMENTU UZYSKANIA WYMAGANEGO STOPNIA ROZPYLANIA Z PISTOLETU NATRYSKOWEGO. - ZWIĘKSZYĆ CIŚNIENIE REGULATORA (), ABY UZYSKAĆ WYMAGANE ROZPYLANIE ZA POMOCĄ WENTYLATORA. PRZESTÓJ - ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) I () DO ZERA. - OTWORZYĆ SPUST PISTOLETU, ABY ZREDUKOWAĆ CIŚNIENIE W UKŁADZIE. 3 - POWOLI OTWORZYĆ ZAWÓR (5), O ILE JEST ZAMONTOWANY. 4 - ZABLOKOWAĆ PISTOLET NATRYSKOWY, GDY KOŃCÓWKA NATRYSKOWA ZOSTANIE ZDEMONTOWANA. 5 - OSTROŻNIE OTWORZYĆ SPUST PISTOLETU NAD ZBIORNIKIEM I SPRAWDZIĆ, CZY W UKŁADZIE HYDRAULICZNYM ZOSTAŁO ZREDUKOWANE CIŚNIENIE. 6 - ZAMKNĄĆ ZAWÓR () I ODŁĄCZYĆ ZASILANIE POWIETRZEM. 7 - ZABLOKOWAĆ PISTOLET NATRYSKOWY. 8 - OCZYŚCIĆ ZGODNIE Z ZALECENIAMI I NAMOCZYĆ/OCZYŚCIĆ DYSZĘ PISTOLETU NATRYSKOWEGO. WSKAZÓWKA JEŚLI SYSTEM NIE BĘDZIE UŻYTKOWANY PRZEZ DŁUŻSZY CZAS, ZALECA SIĘ JEGO NAPEŁNIENIE LEKKIM OLEJEM PO ZAKOŃCZENIU CZYSZCZENIA R.0 6/36

7 POMPA BEZ WYPOSAŻENIA MX05 i MXL05 CZĘŚ Ć PP PU UC AX55S SILNIK PNEUMATYCZNY AX55S ŚRUBA Z ŁBEM GNIAZDOWYM CIĘGNO ADAPTER CIĘGNA SILNIKA KLAMRA BLOKUJĄCA OSŁONA SPECJALNA ŚRUBA NASTAWCZA Z WYBRANIEM POD WPUST PRZEWÓD UZIOMOWY NUMER KATALOGOWY CZĘŚCI FX/FXL FXPP/FXLPP FXPU/FXLPU FXUC/FXLUC SEKCJA CIECZY (PTFE) OPIS SEKCJA CIECZY (PTFE/SKÓRA) SEKCJA CIECZY (PTFE/UHMW) SEKCJA CIECZY (USZCZELKI U-CUP) Część dostępna wyłącznie w zestawach naprawczych: , , i Część dostępna wyłącznie w zestawie naprawczym AX55: ILOŚĆ MX05 & MXL R.0 7/36

8 POMPA BEZ WYPOSAŻENIA MX05 I MXL05 KONSERWACJA ZALECANY POZIOM SMARU SYMBOLE DOT. KONSERWACJI NUMER CZĘŚCI KOLEJNOŚĆ PROCEDURY KONSERWACJI (odwrotna kolejność procedury montażu) WAZELINA USZCZELNIACZ DO GWINTÓW (taśma PTFE) R.0 8/36

9 POMPA BEZ WYPOSAŻENIA MX05 I MXL05 DIAGNOSTYKA PROBLEM PRZYCZYNA ROZWIĄZANIE Pompa nie uruchamia się Brak sprężonego powietrza. Zablokowana końcówka rozpylająca. Sprawdzono zasilanie sprężonego powietrza. Oczyścić lub wymienić urządzenie rozpylające. Nierówna praca silnika pneumatycznego, zatrzymanie silnika pneumatycznego. Zużyte zespoły zawieradeł. Zużyty lub zanieczyszczony zespół suwaka i tulei. Wymienić zespoły zawieradeł. W razie konieczności oczyścić lub wymienić zespół suwaka i tulei. Stała nieszczelność powietrza wylotu spalin. Zużyte zespoły zawieradeł. Zużyta uszczelka tłoka. Zużyta membrana. Wymienić zespoły zawieradeł. Wymienić uszczelkę tłoka. Wymienić membranę. Medium w króćcu. Zużyte lub zanieczyszczone uszczelki górne. W razie konieczności wymienić lub oczyścić górne uszczelki. Pompa nie zatrzymuje się podczas suwu w dół. Zużyty lub zanieczyszczony dolny ogranicznik kulki. W razie konieczności wymienić lub oczyścić części. Pompa nie zatrzymuje się podczas suwu w górę. Nierówna praca pompy. Brak wydajności pompy. Zużyty lub zanieczyszczony górny ogranicznik kulki. Zużyte lub zanieczyszczone uszczelki dolne. Zablokowany zespół syfonu. Zablokowany filtr wlotu lub filtr siatkowy. Niski poziom medium. Poluzowane przyłącze pompy i zespołu syfonu. Zablokowana dolna kulka. W razie konieczności wymienić lub oczyścić części. Wymienić lub oczyścić zespół syfonu. Wymienić lub oczyścić filtr wlotu lub filtr siatkowy. Wymienić lub uzupełnić zbiornik medium. Sprawdzić wszystkie połączenia pod kątem prawidłowego zamocowania. W razie konieczności wymienić lub oczyścić części R.0 9/36

10 Silnik pneumatyczny AX55S Patent 7,603,855 SPECYFIKACJA Maksymalne ciśnienie powietrza na wlocie Maksymalna dopuszczalna prędkość cyklu w trybie pracy ciągłej: (cykle/min) Przyłącze wlotu powietrza: Średnica tłoka: Długość skoku: 8 Bar (6 psi) 0 3/8" BSP(f) 55 mm [. in] 75 mm [3.0 in] R.0 0/36

11 SILNIK PNEUMATYCZNY AX55S SYMBOLE DOT. KONSERWACJI NUMER CZĘŚCI KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) WAZELINA/SMAR USZCZELNIACZ DO GWINTÓW (taśma PTFE) Części objęte zestawem naprawczym AX Części objęte zestawem do uszczelniania AX Części objęte zestawem naprawczym zaworu silnika pneumatycznego Części objęte zestawem osprzętu AX R.0 /36

12 NUMER SILNIK PNEUMATYCZNY AX55S KATALOGOWY POZ. CZĘŚCI OPIS IL OSŁONA SIATKOWA OSŁONY WYLOTU SPALIN OSŁONA WYLOTU SPALIN ŚRUBA Z ŁBEM PÓŁKOLISTYM Z GNIAZDEM ŚRUBA Z ŁBEM PÓŁKOLISTYM Z GNIAZDEM KLATKA ZAWORU SZYBKIEGO ODPOWIETRZANIA PIERŚCIEŃ USZCZELNIAJĄCY MEMBRANA ŚRUBA Z ŁBEM STOŻKOWYM PŁASKIM Z GNIAZDEM BLOK ZAWOROWY KOREK DO RUR KOŁPAK KOŃCOWY BLOKU ZAWOROWEGO MAGNES ZDERZAK ZESPÓŁ SUWAKA I TULEI ZAWÓR BEZPIECZEŃSTWA PIERŚCIEŃ USZCZELNIAJĄCY PIERŚCIEŃ USZCZELNIAJĄCY ZESPÓŁ ZAWIERADŁA GÓRNY KORPUS KOŁPAKA KOŃCOWEGO ŚRUBA Z ŁBEM GNIAZDOWYM USZCZELKA CYLINDRA, 55 mm CYLINDER, 55 mm PRZECIWNAKRĘTKA PIERŚCIEŃ USZCZELNIAJĄCY PODKŁADKA PŁASKA TŁOK, 55 mm USZCZELKA TŁOKA, 55 mm CIĘGNO SILNIKA DOLNY KORPUS KOŁPAKA KOŃCOWEGO ZESPÓŁ WKŁADKI CIĘGNA SILNIKA Części dostępne oddzielnie lub jako kompletny zespół: Części objęte zestawem naprawczym AX Części objęte zestawem do uszczelniania AX Części objęte zestawem naprawczym zaworu silnika pneumatycznego Części objęte zestawem osprzętu AX R.0 /36

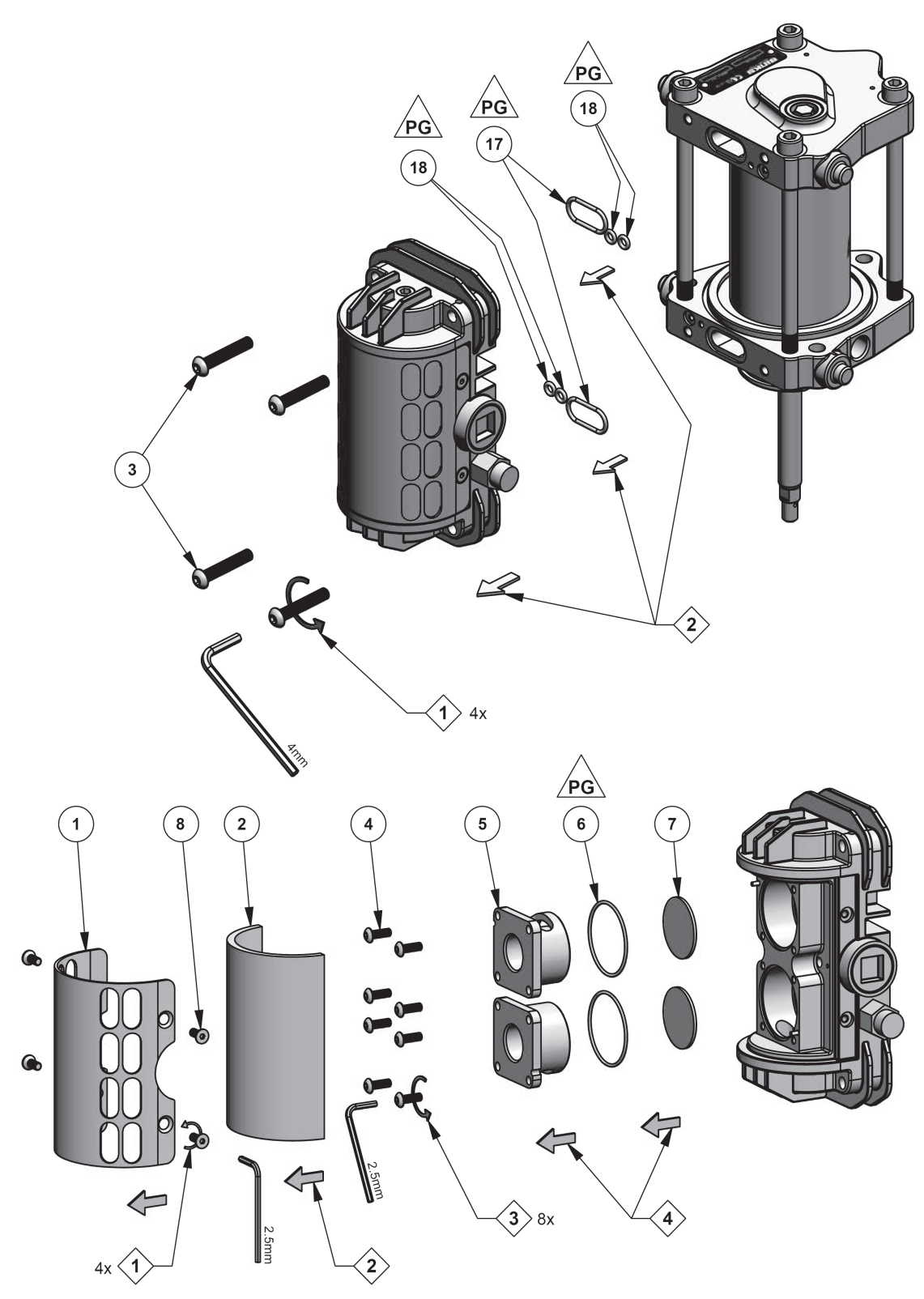

13 SILNIK PNEUMATYCZNY AX55S KONSERWACJA SYMBOLE DOT. KONSERWACJI NUMER CZĘŚCI KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) WAZELINA/SMAR USZCZELNIACZ DO GWINTÓW (taśma PTFE) R.0 3/36

14 SILNIK PNEUMATYCZNY AX55S KONSERWACJA SYMBOLE DOT. KONSERWACJI NUMER CZĘŚCI KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) WAZELINA/SMAR USZCZELNIACZ DO GWINTÓW (taśma PTFE) R.0 4/36

15 SILNIK PNEUMATYCZNY AX55S KONSERWACJA SYMBOLE DOT. KONSERWACJI NUMER CZĘŚCI KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) WAZELINA/SMAR USZCZELNIACZ DO GWINTÓW (taśma PTFE) OSTRZEŻENIE OSTRZEŻENIE DOTYCZĄCE ROZRUSZNIKÓW SERCA. Urządzenie wytwarza pola elektromagnetyczne, które mogą zakłócić pracę niektórych rozruszników serca. WSKAZÓWKA Zespół suwaka i tulei (5) stanowi zestaw i nie może być wymieniany na inne zespoły suwaka i tulei UWAGA Zachować ostrożność podczas obchodzenia się z magnesami (3). Unikać bliskiego położenia magnesów względem siebie. Może to prowadzić do obrażeń ciała lub uszkodzenia magnesów R.0 5/36

16 SILNIK PNEUMATYCZNY AX55S DIAGNOSTYKA PROBLEM PRZYCZYNA ROZWIĄZANIE Pompa nie uruchamia się Brak sprężonego powietrza. Układ został zablokowany. Sprawdzić zasilanie sprężonego powietrza. Usunąć blokadę. Nierówna praca silnika pneumatycznego, zatrzymanie silnika pneumatycznego Zużyte zespoły zawieradeł. Zużyty lub zanieczyszczony zespół suwaka i tulei. Wymienić zespoły zawieradeł. W razie konieczności oczyścić lub wymienić zespół suwaka i tulei. Stała nieszczelność powietrza wylotu spalin Zużyte zespoły zawieradeł. Zużyta uszczelka tłoka. Zużyta membrana. Wymienić zespoły zawieradeł. Wymienić uszczelkę tłoka. Wymienić membranę R.0 6/36

17 SEKCJE CIECZY FX I FXL Modele: FX & FXL, = (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE), UC (uszczelki U-Cup) SPECYFIKACJE Maksymalne ciśnienie cieczy: 48 barów [3 596 psi] Objętość skokowa na cykl: 7 cm3 [,4 uncje] Wydajność przy 60 cyklach/min: 4,3 l/m [, galona/m] Wielkość wlotu cieczy: FX-3/4" NPS(m), FXL-/"NPS(m) Wielkość wylotu cieczy: 3/8" BSP(m) i 3/8" NPS(m) Materiały części mokrych konstrukcji: Masa: 6,4 kg [4, funta] stal nierdzewna, węglik wolframu, chrom twardy, PTFE, polietylen, skóra, ceramika R.0 7/36

18 SEKCJA CIECZY FX I FXL (uszczelki Chevron) Modele: FX & FXL, = (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE). ZAWÓR ZWROTNY Części objęte zestawami naprawczymi + Części objęte zestawami do uszczelniania R.0 8/36

19 SEKCJA CIECZY FX I FXL (uszczelki Chevron) Modele: FX & FXL, = (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE). CZĘŚ Ć PP PU KRÓCIEC WZIERNIK PIERŚCIEŃ USZCZELNIAJĄCY ELEMENT USTALAJĄCY USZCZELKI GÓRNEJ FX PŁYTA PRZYŁĄCZENIOWA POMPY USZCZELKA PRZEWODU POMPY ZESTAW USZCZELEK GÓRNYCH (PTFE/SKÓRA) ZESTAW USZCZELEK GÓRNYCH (PTFE) ZESTAW USZCZELEK GÓRNYCH (PTFE/UHMW) SPRĘŻYNA DOCISKAJĄCA USZCZELKĘ GÓRNY PRZEWÓD POMPY ZESPÓŁ ZAWORU ZWROTNEGO FX CIĘGNO POMPY FX (CHROM TWARDY) GÓRNA KULKA (0 mm) USZCZELKA GNIAZDA GÓRNEGO GÓRNE GNIAZDO ELEMENT USTALAJĄCY GNIAZDA GÓRNEGO FX ZESTAW USZCZELEK DOLNYCH (PTFE/SKÓRA) ZESTAW USZCZELEK DOLNYCH (PTFE) ZESTAW USZCZELEK DOLNYCH (PTFE/UHMW) DOLNY PRZEWÓD POMPY USZCZELKA DOLNY KOSZYK KULEK DOLNA KULKA (8 mm) USZCZELKA GNIAZDA DOLNEGO DOLNE GNIAZDO 3 NUMER KATALOGOWY CZĘŚCI WLOT 3/4" NPS(m) FX WLOT /" NPS(m) FXL OPIS ILOŚĆ FX & FXL ZŁĄCZE WYLOTU CIECZY SPRĘŻYNA ZAWORU ZWROTNEGO OBUDOWA ZAWORU ZWROTNEGO FX* FX*PP FX*PU + Części objęte zestawami naprawczymi Części objęte zestawami do uszczelniania R.0 9/36

20 Sekcja cieczy FX i FXL (uszczelki U-Cup) Modele: FXUC i FXLUC ZAWÓR ZWROTNY Części objęte zestawem naprawczym Części objęte zestawem do uszczelniania R.0 0/36

21 Sekcja cieczy FX i FXL (uszczelki U-Cup) Modele: FXUC i FXLUC CZĘŚ Ć PIERŚCIEŃ USZCZELNIAJĄCY ELEMENT DYSTANSOWY GÓRNA USZCZELKA U-CUP USZCZELKA PRZEWODU POMPY FX ELEMENT DYSTANSOWY GÓRNEJ USZCZELKI U-CUP GÓRNY PRZEWÓD POMPY FX GÓRNA KULKA (0 mm) USZCZELKA GNIAZDA GÓRNEGO FX GÓRNE GNIAZDO FX ELEMENT USTALAJĄCY GNIAZDA GÓRNEGO FX ELEMENT DYSTANSOWY DOLNEJ USZCZELKI U-CUP DOLNA USZCZELKA U-CUP FX USZCZELKA DOLNEGO KOSZYKA KULEK FX DOLNA KULKA (8 mm) USZCZELKA GNIAZDA DOLNEGO FX DOLNE GNIAZDO FX WLOT 3/4" NPS(m) FX WLOT /" NPS(m) FXL 6 NUMER KATALOGOWY CZĘŚCI OPIS IL KRÓCIEC FX WZIERNIK ELEMENT USTALAJĄCY GÓRNEJ USZCZELKI U-CUP PŁYTA PRZYŁĄCZENIOWA POMPY ZESPÓŁ ZAWORU ZWROTNEGO FX CIĘGNO POMPY FX (CHROM TWARDY) DOLNY PRZEWÓD POMPY FX DOLNY KOSZYK KULEK FX ZŁĄCZE WYLOTU CIECZY SPRĘŻYNA ZAWORU ZWROTNEGO FX OBUDOWA ZAWORU ZWROTNEGO FX ŚRUBA NASTAWCZA + Części objęte zestawem naprawczym Części objęte zestawem do uszczelniania R.0 /36

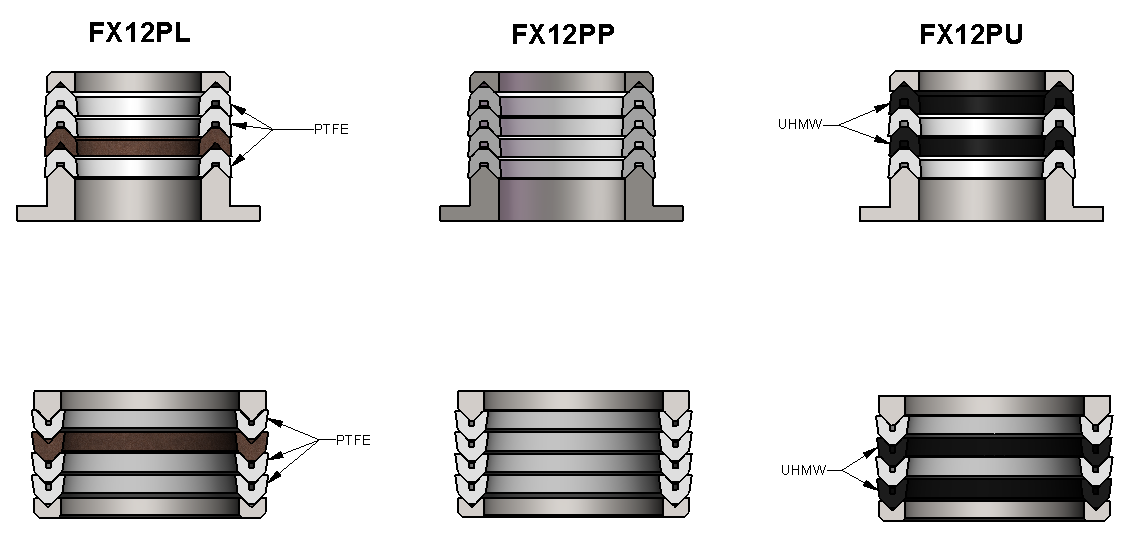

22 SEKCJA CIECZY FX I FXL (uszczelki Chevron) KONSERWACJA Modele: FX & FXL, = (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE). SYMBOLE DOT. KONSERWACJI KOLEJNOŚĆ PROCEDURY KONSERWACJI (odwrotna kolejność procedury montażu) WAZELINA USZCZELNIACZ DO GWINTÓW (taśma PTFE) KIERUNEK MONTAŻU USZCZELKI FX I FXL SZCZEGÓŁ A USZCZELKI GÓRNE SZCZEGÓŁ B USZCZELKI DOLNE R.0 /36

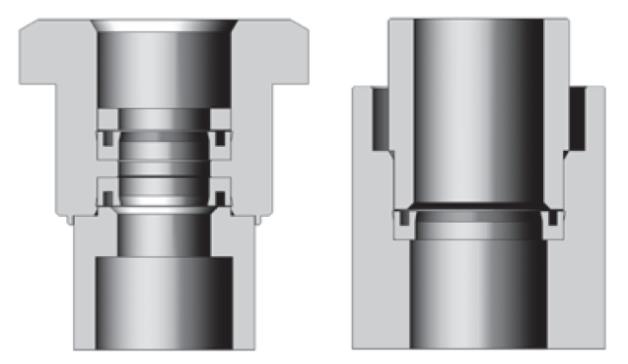

23 SEKCJA CIECZY FX (uszczelki U-CUP) KONSERWACJA MODEL: FXUC i FXLUC SYMBOLE DOT. KONSERWACJI KOLEJNOŚĆ PROCEDURY KONSERWACJI (odwrotna kolejność procedury montażu) WAZELINA USZCZELNIACZ DO GWINTÓW (taśma PTFE) KIERUNEK MONTAŻU USZCZELKI FX I FXL SZCZEGÓŁ A USZCZELKA GÓRNA SZCZEGÓŁ B USZCZELKA DOLNA R.0 3/36

24 ZESPOŁY POMP HYDRAULICZNYCH FX DIAGNOSTYKA PROBLEM PRZYCZYNA ROZWIĄZANIE Medium w króćcu W razie konieczności wymienić lub Zużyte lub zanieczyszczone uszczelki górne. oczyścić górne uszczelki. Pompa nie zatrzymuje się podczas suwu w dół Zużyty lub zanieczyszczony dolny ogranicznik kulki. W razie konieczności wymienić lub oczyścić części. Pompa nie zatrzymuje się podczas suwu w górę Zużyty lub zanieczyszczony górny ogranicznik kulki. Zużyte lub zanieczyszczone uszczelki dolne. W razie konieczności wymienić lub oczyścić części. Nierówna praca pompy Zespół syfonu medium zablokowany. Zablokowany filtr wlotu lub filtr siatkowy. Niski poziom medium. Wymienić lub oczyścić zespół syfonu. Wymienić lub oczyścić filtr wlotu lub filtr siatkowy. Wymienić lub uzupełnić zbiornik medium. Brak wydajności pompy Poluzowane przyłącze pompy i zespołu syfonu. Zablokowana dolna kulka. Sprawdzić wszystkie przyłącza pod kątem prawidłowego zamocowania. W razie konieczności wymienić lub oczyścić części R.0 4/36

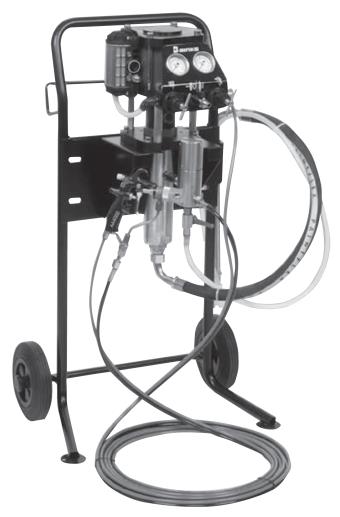

25 POMPA DO MONTAŻU NA WÓZKU MX05 I MXL05 *= OPCJE IL. CZĘŚĆ NUMER CZĘŚCI OPIS MX MXL WÓZEK WSPORNIK ŚCIENNY ŚRUB NAKRĘTKA SZEŚCIOKĄTNA M PODKŁADKA ZABEZPIECZAJĄCA PODKŁADKA OKRĄGŁA MX05XX POMPA BEZ WYPOSAŻENIA MX05 REGULATORY POWIETRZA I ZAWÓR - - MXL05XX POMPA BEZ WYPOSAŻENIA MXL05 REGULATORY POWIETRZA ZŁĄCZKA KOLANKOWA FILTR HP (00 oczek) WĄŻ SSĄCY (0 oczek) 3/4" * ZŁĄCZKA WYLOTOWA WĄŻ SSĄCY (0 oczek) /" - - * ZASOBNIK 6L * * WĄŻ POWROTNY /4" * WĄŻ POWROTNY /4" - * R.0 5/36

26 POMPA DO MONTAŻU NA ŚCIANIE MX05 I MXL05 *= OPCJE IL. CZĘŚĆ NUMER CZĘŚCI OPIS MX MXL WSPORNIK ŚCIENNY ŚRUB NAKRĘTKA SZEŚCIOKĄTNA M PODKŁADKA ZABEZPIECZAJĄCA PODKŁADKA OKRĄGŁA MX05XX POMPA BEZ WYPOSAŻENIA MX05 REGULATORY POWIETRZA I ZAWÓR - - MXL05XX POMPA BEZ WYPOSAŻENIA MXL05 REGULATORY POWIETRZA ZŁĄCZKA KOLANKOWA FILTR HP (00 oczek) WĄŻ SSĄCY (0 oczek) 3/4" * ZŁĄCZKA WYLOTOWA WĄŻ SSĄCY (0 oczek) /" - - * ZASOBNIK 6L * * WĄŻ POWROTNY /4" * WĄŻ POWROTNY /4" - * R.0 6/36

27 AKCESORIA WĄŻ POWROTNY /4" CZĘŚ Ć NUMER CZĘŚCI OPIS IL WĄŻ I PRZEWÓD ZRZUTOWY ZŁĄCZE /4" STATYW CZĘŚ Ć NUMER CZĘŚCI OPIS IL PŁYTA MONTAŻOWA NOGA STATYWU ŚRUBA Z ŁBEM PŁASKIM PRZECIWNAKRĘTKA WĄŻ SSĄCY (MX) 3/4" CZĘŚ Ć NUMER CZĘŚCI OPIS IL WĄŻ SSĄCY (DN0) OBUDOWA FILTRA FILTR SIATKOWY (0 OCZEK) PIERŚCIEŃ OPOROWY PRZEJŚCIÓWKA 3/4"M-/"F PRZEJŚCIÓWKA DODATKOWE FILTRY SIATKOWE Oczko 70 Oczko R.0 7/36

28 AKCESORIA REGULATORY POWIETRZA (MXL) CZĘŚ Ć NUMER CZĘŚCI OPIS IL PRZEWÓD NYLONOWY Ø KOLANKO O ŚR. ZEW. mm 3 ZZ-3073 REGULATOR POWIETRZA TULEJA REDUKCYJNA 5 GA-38-P MANOMETR 6 ZZ-47 TRZPIEŃ ZAWORU SZYBKOZŁĄCZNEGO /4 BSP F KOLANKO Ø PRZEWÓD SSĄCY (MX) 3/4" CZĘŚ Ć NUMER CZĘŚCI OPIS IL PRZEWÓD SSĄCY PRZEJŚCIÓWKA FILTR SIATKOWY 5 OCZEK 3/4" USZCZELKA USZCZELKA WĄŻ SSĄCY (MXL) /" CZĘŚ Ć NUMER CZĘŚCI OPIS IL FILTR SIATKOWY 30 OCZEK /" WĄŻ /" PRZEWÓD R.0 8/36

29 AKCESORIA FILTR WYSOKIEGO CIŚNIENIA Maks. 7 bary, 00 OCZEK WLOT 3/8" BSP F, WYLOT /4" NPSM CZĘŚ Ć NUMER CZĘŚCI OPIS IL USZCZELKA FILTR 00 OCZEK ZŁĄCZKA 3/8" BSP ZŁĄCZKA WKRĘTNA /4" NPSM ZESTAW PRZEWODU UZIOMOWEGO ZŁĄCZKA WKRĘTNA /4" ZAWÓR KULKOWY ZŁĄCZKA WKRĘTKA WĘŻA WĄŻ ZRZUTOWY DODATKOWE FILTRY OCZEK OCZEK OCZEK PRZEWÓD SSĄCY (MXL) /" CZĘŚ Ć NUMER CZĘŚCI OPIS IL PRZEWÓD SSĄCY PRZEJŚCIÓWKA FILTR SIATKOWY 5 OCZEK 3/4" USZCZELKA USZCZELKA R.0 9/36

30 AKCESORIA URZĄDZENIA STERUJĄCE POWIETRZEM (MX) CZĘŚ Ć NUMER CZĘŚCI OPIS PRZEWÓD Ø ŚRUBA MONTAŻOWA DWUSTRONNA ZŁĄCZKA 3/8" BSP KOLANKO Ø PANEL 6 GA-38-P MANOMETR 7 DVX-56 PŁYTKA WZORCOWA KOLANKO Ø8 9 ZZ-3073 REGULATOR POWIETRZA 0 DVX-58 NAKRĘTKA REGULATORA ZAWÓR KULKOWY 3/8" TRZPIEŃ ZAWORU SZYBKOZŁĄCZNEGO 3/8" IL ZASOBNIK 6L CZĘŚ Ć NUMER CZĘŚCI OPIS ZZ-57 ZASOBNIK FILTR PIERŚCIEŃ NAPRĘŻAJĄCY 4 ZZ-587 USZCZELKA PTFE PRZEWÓD SSĄCY IL. SMAROWANIE POMPY SMAROWANIE NA BAZIE WODY 0.5l SMAROWANIE NA BAZIE ROZPUSZCZALNIKA 0.5l SMAROWANIE NA BAZIE WODY 0.5l SMAROWANIE NA BAZIE ROZPUSZCZALNIKA 0.5l R.0 30/36

31 AKCESORIA FILTR WYSOKIEGO CIŚNIENIA (TRZPIEŃ) Maks. 7 bary, 00 OCZEK WLOT 3/8" BSP F, WYLOT /4" NPSM CZĘŚ Ć NUMER CZĘŚCI OPIS IL USZCZELKA SIATKA FILTRA 00 OCZEK ZŁĄCZKA WKRĘTNA /4" NPSM ZŁĄCZKA WKRĘTNA ZAWÓR KULKOWY KOLANKO ZŁĄCZKA WĘŻA KOREK KOLANKO PRZEWÓD UZIOMOWY (NIEPOKAZANY) DODATKOWE FILTRY OCZEK OCZEK OCZEK ZESTAW ZAWORU ZRZUTOWEGO Maks. 7 bary ZŁĄCZKA /4" NPSM F /4" BSP/NPS M CZĘŚ Ć NUMER CZĘŚCI OPIS IL WĄŻ ZRZUTOWY ZŁĄCZKA WKRĘTNA ZAWÓR KULKOWY ZŁĄCZKA WĘŻA ROZGAŁĘŹNIK NAKRĘTKA ZŁĄCZKI R.0 3/36

32 AKCESORIA REGULATOR POWIETRZA (MXL) CZĘŚ Ć NUMER CZĘŚCI OPIS PRZEWÓD Ø KOLANKO Ø 3 ZZ-3073 REGULATOR POWIETRZA TULEJA REDUKCYJNA 5 GA-38-P MANOMETR TRZPIEŃ ZAWORU SZYBKOZŁĄCZNEGO /4 6 MPV-0 BSP M IL WĄŻ POWROTNY /4" CZĘŚ Ć NUMER CZĘŚCI OPIS DVX-5 WĄŻ I PRZEWÓD ZRZUTOWY ZŁĄCZE /4" IL R.0 3/36

33 R.0 33/36

34 R.0 34/36

35 R.0 35/36

36 ZASADY GWARANCJI Produkty Binks są objęte roczną ograniczoną gwarancją Finishing Brands na materiały i wykonanie. Zastosowanie jakichkolwiek części lub akcesoriów pochodzących ze źródła innego niż Finishing Brands spowoduje utratę wszelkich gwarancji. Aby uzyskać dodatkowe informacje na temat gwarancji, prosimy o kontakt z najbliższym przedstawicielstwem Finishing Brands z poniższej listy. Firma Finishing Brands zastrzega sobie prawo do zmiany danych technicznych urządzeń bez uprzedniego powiadomienia. DeVilbiss, Ransburg, BGK i Binks są zastrzeżonymi nazwami handlowymi firmy Finishing Brands. 04 Finishing Brands. Wszelkie prawa zastrzeżone. Binks jest częścią firmy Finishing Brands, światowego lidera w dziedzinie innowacyjnych technologii natryskowych. Aby uzyskać pomoc techniczną lub znaleźć autoryzowanego dystrybutora, należy skontaktować się z jednym z naszych międzynarodowych biur sprzedaży i obsługi klienta z poniższej listy. USA/Kanada info@finishingbrands.com Toll Free Tel: Toll Free Fax: Meksyk sales@finishingbrands.com.mx Tel: Fax: Brazylia sales@devilbiss.com.br Tel: Fax: Wielka Brytania Francja Niemcy info@finishingbrands.eu Tel: +44 (0)0 57 Fax: +44 (0) info@finishingbrands.eu Tel: +33(0) Fax: +33(0) info@finishingbrands.eu Tel: +49 (0) Fax: +49 (0) Chiny Japonia Australia mkt@finishingbrands.com.cn Tel: Fax: binks-devilbiss@ransburg.co.jp Tel: Fax: sales@finishingbrands.com.au Tel: +6 (0) Fax: +6 (0) R.0 36/36
