1 Strona1 Sprawa Nr RAP załącznik nr 6 do SIWZ (pieczęć Wykonawcy) PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Nazwa i adres Wykonawcy:... Nazwa i typ (producent) oferowanego urządzenia:... Nazwa przedmiotu zamówienia : część 1 Mikroskop konfokalny 1 Mikroskop A B C D E F G mikroskop fluorescencyjny, automatyczny o budowie modułowej pracujący w systemie epifluorescencji, ze sterowaniem z prawej strony, wbudowanym trwale systemem zautomatyzowanego fokusowania, zmotoryzowany układ ustawiania ostrości makromikro z regulacją dokładności ruchu i mechanizmem powrotu do płaszczyzny ostrości widzenia; pokrętła ruchu mikro-makro umieszczone z obu stron statywu, wbudowana kaseta z filtrami (konwersyjny NCB- 11, neutralne ND8 i ND32), przycisk umieszczony na statywie mikroskopu do automatycznego robienia zdjęć z zainstalowanych kamer, lampa halogenowa 12V 100W z fabrycznie centrowaną obudową oraz zewnętrznym zasilaczem, gniazdo kondensora z ruchem pionowym i centrowaniem, diafragma polowa sterowana z poziomu statywu mikroskopu, dotykowego panelu sterownika kamery oraz z oprogramowania,

2 Strona2 Nazwa przedmiotu zamówienia : część 1 Mikroskop konfokalny H I J K stolik automatyczny, skanujący, ze sterowaniem z poziomu komputera oraz zewnętrznym dżojstikiem, zapewniający skanowanie powierzchni szkiełka preparatowego w zakresie min. 114x75 mm, uchwyt preparatu od jednego do czterech szkiełek preparatowych o wymiarach 76x26 mm, okulary 10x z regulacją dioptryjną (FOV 22 mm) - 2 szt., muszle oczne do okularów 10x - 2 szt., zmotoryzowana odłączana miska obiektywowa, rewolwerowa, sześciogniazdowa, sterowana z L poziomu statywu mikroskopu, dotykowego panelu sterownika kamery oraz z oprogramowania, zmotoryzowany uniwersalny kondensor tarczowy do pracy w jasnym polu oraz kontraście M Nomarskiego (DIC) sterowany z poziomu dotykowego panelu sterownika kamery oraz z oprogramowania, zmotoryzowana głowica dokumentacyjna z nasadką okularową i portami kamery, w tym jeden N z układem zoom 0,6x-2x sterowana z poziomu dotykowego panelu sterownika kamery oraz z oprogramowania. 2 Fluorescencja oświetlacz do epifluorescencji ze zmotoryzowanym, sześciogniazdowym, karuzelowym zmieniaczem filtrów oraz układem A zapewniającym fluorescencję bezszumową, sterowanym z poziomu statywu mikroskopu, dotykowego panelu sterownika kamery oraz z oprogramowania, B zamknięcie toru optycznego fluorescencji, zmotoryzowany shutter, filtry neutralne szare: C ND4, ND8, ND16, płytka filtracyjna zabezpieczająca obserwatora D przed promieniowaniem UV, lampa fluorescencyjna o mocy min. 100 W i czasie życia min h wraz z gniazdem mocowania z centrowaniem oraz zasilaczem, wbudowany licznik E godzin pracy, podłączenie do mikroskopu za pomocą światłowodu, płynna regulacja natężenia oświetlenia, blok filtrów UV do DAPI, Hoechst. Wzbudzanie: F nm, emisja powyżej 420 nm, blok filtrów B do FITC, fluoresceiny, rodaminy G Green. Wzbudzanie: nm, emisja powyżej 520 nm,

3 Strona3 Nazwa przedmiotu zamówienia : część 1 Mikroskop konfokalny H I J 3 blok filtrów G do rodaminy, jodku propidyny, CY3, bromku etydyny, CAL Fluor Gold 540, CAL Fluor Orange 560. Wzbudzanie: nm, emisja powyżej 590 nm, możliwość zmiany filtrów z poziomu statywu mikroskopu, dotykowego panelu sterownika kamery oraz z oprogramowania, nie fluoryzujący olejek immersyjny min. 50 ml. Obiektywy o długości parafokalnej min. 55 mm w systemie korygowanym do nieskończoności o parametrach minimalnych obiektyw Plan Fluoryt 4x. Apertura 0,13, odległość a robocza min. 17,1 mm, obiektyw Plan Fluoryt 10x. Apertura 0,30, b odległość robocza min. 16 mm, obiektyw Plan Apo 20x. Apertura 0,75, odległość c robocza min. 1 mm, obiektyw Plan Apo 40x. Apertura 0,95, odległość d robocza min. 0,14 mm, obiektyw Plan Apo 60x olejowy. Apertura 1,4, e odległość robocza 0,13 mm, obiektyw Plan Apo 100x olejowy. Apertura 1,4, f odległość robocza 0,13 mm, 4 Kamera mikroskopowa kamera cyfrowa kolorowa, min. 5 mln pikseli, a chłodzona, b matryca CCD 2/3, c rozdzielczość min. 5,0 mln efektywnych pikseli, d głębia kolorów RGB min. 24 bit, e chłodzenie systemem Peltiera o 20C, odświeżanie obrazu nie mniej niż 20 klatek na f sekundę, mocowanie do mikroskopu - gwint C z optyką g zapewniająca szerokie pole widzenia, h czas ekspozycji min. zakres: 1ms -10min., automatyczna i ręczna kontrola ekspozycji i i balansu bieli, możliwość uzyskania obrazów j monochromatycznych, k regulacje jasności, kontrastu, korekcji Gamma. 5 System konfokalny a co najmniej 3 kanały konfokalne, co najmniej 3 niezależne detektory fotopowielacze z możliwością jednoczesnej b rejestracji obrazów na wszystkich trzech detektorach,

4 Strona4 Nazwa przedmiotu zamówienia : część 1 Mikroskop konfokalny c d e f g h i 6 minimum trzy, podłączane światłowodowo, lasery o długościach fali: 405 nm (diodowy), 488 nm (diodowy lub laser na ciele stałym), 543 nm (laser gazowy), płynna regulacja mocy wszystkich laserów, prędkość skanowania na detektorach standardowych minimum 2 klatki na sekundę przy 512x 512 pikseli, minimum 24 klatki na sekundę przy rozdzielczości 512 x 32 piksele, możliwa rozbudowa o kanał detekcji światła przechodzącego, rozdzielczość skanowania konfokalnego ustawiana w zakresie do min. 2048x2048 pikseli, regulowany zoom optyczny w zakresie min 1x- 1000x, tryby skanowania (linie, obrazy dwuwymiarowe w osiach xy, obrazy trójwymiarowe w osiach xyz, obrazy trójwymiarowe dodatkowo rejestrowane w sekwencjach czasowych xyzt. Oprogramowanie do analizy obrazu z kamery i akwizycji i analizy obrazów konfokalnych funkcja zapisywania istotnych parametrów A skanowania wraz z obrazem, możliwość automatycznego odtwarzania tych parametrów, B możliwa analiza danych podczas skanowania, tryby akwizycji (punkt, linia, ramka, Z-scan, serie C czasowe oraz ich kombinacje), obsługa napędu z mikroskopu oraz głowicy D skanującej z poziomu oprogramowania, E rekonstrukcja i animacja w 3D, pomiary geometryczne (odległość, obwód, pole F powierzchni, nanoszenie skali, opisów, wskaźników, obróbka obrazu), G pobieranie obrazu, czas ekspozycji, rozdzielczość, składanie obrazu z poszczególnych kanałów H fluorescencyjnych w jeden obraz (fluorescencja wielokanałowa), kreator pobierania fluorescencji wielokanałowej I obsługujący dwanaście kanałów, J możliwe pobieranie zdjęć z krokiem czasowym K możliwość nagrywania filmów

5 Strona5 Nazwa przedmiotu zamówienia : część 1 Mikroskop konfokalny L M N O P R S T U V W X Y Z Ź Ż regulacja kontrastu, nasycenia, odcieni z możliwością natychmiastowego podglądu, możliwe sterowanie kamerą i mikroskopem oraz systemem konfokalnym, składanie obrazów wielkoformatowych przy zachowaniu wszystkich parametrów optycznych wraz z funkcją kompensacji nieostrości w pojedynczym polu widzenia, możliwa obsługa plików w formacie umożliwiającym przeprowadzanie eksperymentów 6D polegających na jednoczesnym sterowaniu 6- cio wymiarami zestaw gotowych ustawień kontrastu dla światła odbitego minimum jasne i ciemne pole, DIC, metalografia, archiwizacja i wizualizacja wyników w postaci tabel i wykresów (album, przeglądarka, baza danych), możliwe tworzenie zaawansowanych makrofunkcji, ustawienie ograniczeń w stosunku do mierzonych elementów (kryteria wymiaru lub kształtu), analiza obrazu automatyczna - dla obrazu kolorowego w 256 odcieniach każdej składowej RGB i czarno-białego w 256 odcieniach szarości, automatyczne i manualne selekcjonowanie i zliczanie obiektów do pomiaru, pomiary ręczne na obrazie Live, pomiary densytometryczne (minimum wariancja jasności, wariancja gęstości optycznej, średni odcień szarości, odcień całkowity, średnia gęstość optyczna, średnie nasycenie), funkcje filtracji obrazu kolorowego i binarnego (minimum wygładzanie, wyostrzanie, retusz, erozja, dylatacja, otwarcie, zamknięcie, czyszczenie, wypełnianie otworów, rozdzielanie sklejonych obiektów), statystyka przeprowadzonych pomiarów, kalibracja obrazu w jednostkach metrycznych w sposób ręczny i całkowicie automatyczny, generowanie dowolnych raportów z pomiarów wraz z obrazem w wewnętrznym edytorze i możliwością eksportu do arkusza kalkulacyjnego lub edytora tekstowego kompatybilnego z posiadanym pakietem biurowym Microsoft Office.

6 Strona6 Nazwa przedmiotu zamówienia : część 1 Mikroskop konfokalny A. System komputerowy - System komputerowy spełniający wymagania mocy obliczeniowej dla dostarczanego sprzętu i oprogramowania - HDD SATA minimum 1 TB 7200 obr./min, - karta dźwiękowa zintegrowana z płytą główną, 7 - karta grafiki minimum 1 GB DVI nie zintegrowana z płytą główną, - CD-DVD RW SATA SuperMulti DVD+/-RW, - klawiatura, - mysz optyczna, - karta sieciowa 10/100/1000 Mbit/s, - min. 9 portów USB (w tym min. 4 x USB 3.0),

7 Strona7 Nazwa przedmiotu zamówienia : część 1 Mikroskop konfokalny B. 2 x monitor LCD minimum 24, - typ ekranu- LCD, aktywna matryca TFT, - wielkość plamki- 0,282 mm, - częstotliwość odchylania pozioma khz, - częstotliwość odchylania pionowa khz, - rozdzielczość naturalna 1680 x 1050, - jasność 200 cd/m2, - wymagany układ stabilizacji jasności monitora po jego włączeniu, - naturalny kontrast panelu 800:1, - całkowity czas reakcji matrycy 16 ms (czasy reakcji pośrednich 8 ms), - tablica kolorów 12-bit, - przetwarzanie informacji o kolorze 16-bit, - kąty widzenia ( przy kontraście 10:1) 178 /178 w pionie i poziomie, funkcje dodatkowe: układ kontroli rzeczywistego czasu pracy monitor, - funkcja pozwalająca na równomierne podświetlenie całego panelu, dołączony stosowny certyfikat, dodatkowo funkcja ta ma mieć za zadanie zachowanie równomiernej barwy na całej powierzchni ekranu,. - wbudowany hub USB 2.0 min. 2 portowy, - regulacja położenia panelu. Regulacja wysokości monitora min 8 cm, - funkcja Pivot, - gniazda wejściowe sygnału 2 x DVI-I 29 pin (obsługa standardu HDCP), * Wykonawca ma obowiązek podać w kolumnie Parametry oferowane wszystkie wymagane parametry. Nie dopuszcza się możliwości potwierdzenia oferowanych parametrów słowem Tak.... dnia /miejscowość/ Podpis(y) osoby/osób upoważnionych do reprezentacji Wykonawcy/Wykonawców/

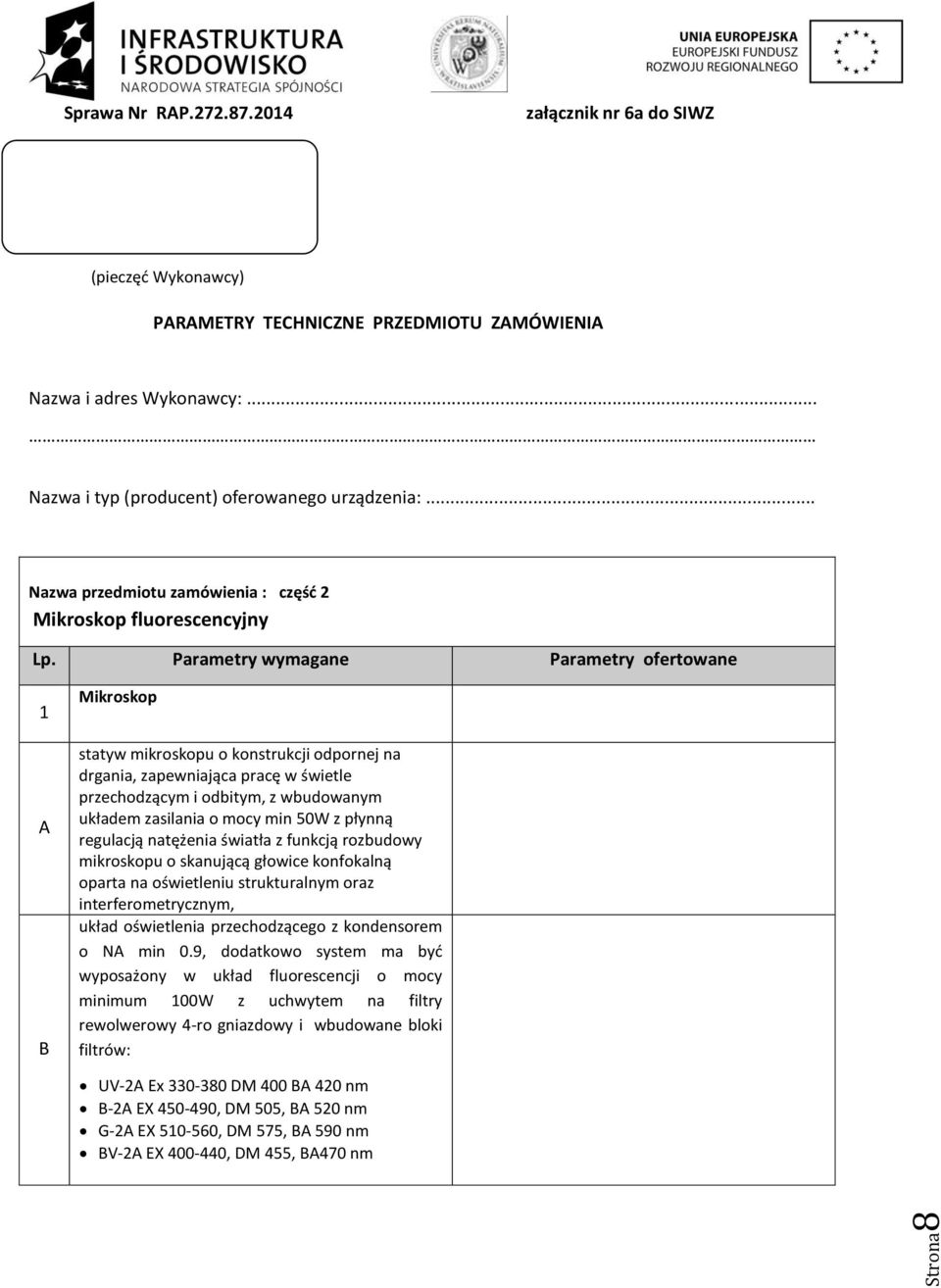

8 Strona8 Sprawa Nr RAP załącznik nr 6a do SIWZ (pieczęć Wykonawcy) PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Nazwa i adres Wykonawcy:... Nazwa i typ (producent) oferowanego urządzenia:... Nazwa przedmiotu zamówienia : część 2 Mikroskop fluorescencyjny 1 A B Mikroskop statyw mikroskopu o konstrukcji odpornej na drgania, zapewniająca pracę w świetle przechodzącym i odbitym, z wbudowanym układem zasilania o mocy min 50W z płynną regulacją natężenia światła z funkcją rozbudowy mikroskopu o skanującą głowice konfokalną oparta na oświetleniu strukturalnym oraz interferometrycznym, układ oświetlenia przechodzącego z kondensorem o NA min 0.9, dodatkowo system ma być wyposażony w układ fluorescencji o mocy minimum 100W z uchwytem na filtry rewolwerowy 4-ro gniazdowy i wbudowane bloki filtrów: UV-2A Ex DM 400 BA 420 nm B-2A EX , DM 505, BA 520 nm G-2A EX , DM 575, BA 590 nm BV-2A EX , DM 455, BA470 nm

9 Strona9 Nazwa przedmiotu zamówienia : część 2 Mikroskop fluorescencyjny Optyka mikroskopu: - nasadka trinokularowa trójpozycyjna z podziałem światła 100/0; 20/80 i 0/100, C kąt pochylenia 30 stopni zapewnia wygodę pracy, - okulary o polu widzenia min 22 mm z regulacja dioptryjną każdy, - miska obiektywowa 6-cio pozycyjna uniwersalna system optyczny obiektywy o długości optycznej nie krótszej niż 60 mm; korygowane do nieskończoności : D E Plan Fluor 10X N.A. 0.30, W.D mm Plan Fluor 20x N.A 0.50, W.D. 2.1 mm Plan Fluor 40X N.A. 0.75, W.D mm Plan Fluor 60x N.A 0.85, W.D. 0.3 mm Plan Fluor 100x Oil N.A. 1.30, W.D. 0.2 mm Gdzie N.A. apertura numeryczna; W.D. odległość robocza stolik mechaniczny o zakresie ruchu min 75 x 50 mm. Kamera mikroskopowa Monochromatyczna chłodzona kamera cyfrowa o następujących parametrach: - rozdzielczość sensora[maks.] 1360x1024 piksele[1.4mpiks], - przetwornik A/D 14 bit, 2 - czas ekspozycji 94 us s, - maks. prędkość odświeżania [wielkość obrazu] 13 fps [1360x1024 piksele], 51 fps [680x512 pikseli], - rozdzielczość obrazu: Binning: 2x... 10x (SDK), - chłodzenie, - złącze cyfrowe Fire Wire.

10 Strona10 Nazwa przedmiotu zamówienia : część 2 Mikroskop fluorescencyjny Oprogramowanie - analiza wyników FISH w metafazach, w okresie interfazy oraz w skrawkach histologicznych, - automatyczna i interaktywna korekcja tła ogólna i miejscowa z podaniem liczby kanałów pobierania obrazu, - wykorzystanie narzędzia zaznaczonego regionu zainteresowania do automatycznej korekcji tła, - możliwość ustawienia czasu ekspozycji dla każdego kanału oddzielnie, - korekta intensywności świecenia każdego z fluorochromów przed dokonaniem pobrania obrazu oraz na już zapisanym obrazie, - możliwa korekta tła poprawiająca jakość i intensywność sygnałów, - możliwość korekcji manualnej lub automatycznej lokalizacji pojedynczych sygnałów, 3 - możliwość rozbudowy oprogramowania o kompatybilne pakiety CGH, MFISH (24 kolorowy kariotyp), - możliwość cofnięcia procesu o dowolną liczbę kroków, - eksport obrazów w formatach: TIF, JPG, BMP, - zintegrowana baza danych obrazowo-tekstowych o parametrach z możliwością: tworzenia wielu kont dostępu, blokowania dostępu dla określonych użytkowników, up gradeu do pracy on-line sieci, obróbki statystycznej w formie zapytań, tworzenia historii danego przypadku, wydruku raportów, - możliwość indywidualnego opisu przypadków - możliwość tworzenia własnych formularzy oraz wyglądu raportu w formacie PDF, - baza danych zgodna z SQL, - polska wersja językowa oprogramowania.

11 Strona11 Nazwa przedmiotu zamówienia : część 2 Mikroskop fluorescencyjny System komputerowy 4 - System komputerowy spełniający wymagania mocy obliczeniowej dla dostarczanego sprzętu i oprogramowania - dysk twardy: minimum 500 GB SATA II, - karta sieciowa zintegrowana 10/100/1000 Mbit/s; - porty: min. 3 porty USB 2.0 lub wyższy; - mysz + klawiatura; - napęd optyczny: DVD±RW Super Multi (+DVD- RAM) - dedykowany monitor graficzny minimum LCD System operacyjny: zainstalowany i gotowy do użytku system operacyjny 64 bit, kompatybilny z oferowanym przedmiotem zamówienia. 5 Inne stolik automatyczny, skanujący, ze sterowaniem z poziomu komputera oraz a zewnętrznym dżojstikiem, zapewniający skanowanie powierzchni szkiełka preparatowego w zakresie min. 114x75 mm łącznik mikroskopu do podłączenia kamery lub b aparatu, c adapter C-Mount, d obudowa lampy halogenowej 50W. * Wykonawca ma obowiązek podać w kolumnie Parametry oferowane wszystkie wymagane parametry. Nie dopuszcza się możliwości potwierdzenia oferowanych parametrów słowem Tak.... dnia /miejscowość/ Podpis(y) osoby/osób upoważnionych do reprezentacji Wykonawcy/Wykonawców/

12 Strona12 Sprawa Nr RAP załącznik nr 6b do SIWZ (pieczęć Wykonawcy) PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Nazwa i adres Wykonawcy:... Nazwa i typ (producent) oferowanego urządzenia:... Nazwa przedmiotu zamówienia : część 3 Zestaw do automatycznej analizy obrazu cząstek zawiesiny Zastosowanie Pomiary wielkości cząstek w stanie powietrzno suchym pyłów i substancji pylistych, emulsji i zawiesin w cieczach Elementy składowe Mikroskop optyczny, Ciśnieniowy bloku dyspergujący suche substancje pyliste Celka do pomiaru zawiesin Komputer z oprogramowaniem Monitor do obrazowania zdjęć rzeczywistych, Monitor do obrazowania zdjęć poddanych obróbce numerycznej - Drukarka kolorowa laserowa Zakres pomiarowy Co najmniej 0, μm z możliwością pomiaru cząstek do μm dzięki łączeniu zdjęć Układ pomiarowy Co najmniej 5 obiektywów o powiększeniu od 2,5x do 50x i zdolności powiększania najmniejszych badanych obiektów od 150x do 2500x Rejestracja obrazów Kamera CCD, z rozdzielczością co najmniej 5mln pikseli Wielkość piksela Poniżej 3 x 3 μm

13 Strona13 Nazwa przedmiotu zamówienia : część 3 Zestaw do automatycznej analizy obrazu cząstek zawiesiny Ogniskowe obiektywów µm Co najmniej w przedziale od 1,8 do 95 Odległość pomiarowa mm Co najmniej w przedziale od 9 do18 Praca zestawu W trybie ręcznym i automatycznym Materiały eksploatacyjnych dostarczonych z analizatorem obrazu 2 uchwyty do mikroskopowych szkiełek podstawowych o wymiarach 180x110 mm 4 pozycyjny uchwyty na szkiełka mikroskopowe o wymiarach 26x76mm 12 szt. mikroskopowych szkiełek podstawowych (180 x 110mm) 100szt. mikroskopowych szkiełek podstawowych o wymiarach 26 x 76mm 1 opakowanie cząstek kulistych do kalibracji przyrządu 50 szt. jednorazowych zestawów do przygotowania niebezpiecznych suchych próbek (25 μm) 50 szt. jednorazowych zestawów do przygotowania niebezpiecznych suchych próbek (6 μm) 100 szt. aluminiowych folii 25μm szt. aluminiowych folii 6 μm Komputer - System komputerowy spełniający wymagania mocy obliczeniowej dla dostarczanego sprzętu i oprogramowania, - dysk twardy: minimum 500 GB SATA II, - karta sieciowa 2 szt.: zintegrowana 10/100/1000 Mbit/s oraz dodatkowa na złączu PCI 10/100/1000 Mbit/s Ethernet RJ45; - porty: min. 6 portów USB 2.0 lub wyższy; - mysz + klawiatura; napęd optyczny: DVD±RW Super Multi (+DVD-RAM) Monitor szt.2 Monitor z ekranem LCD z technologią podświetlenia LED minimum 22, panoramiczny, wielkość plamki mm, jasność: 250 cd/m 2, kontrast (dynamiczny): 30000:1, kąt widzenia: pion 160 stopni, poziom 170 stopni, czas reakcji matrycy: max 5 s., rozdzielczość: 1440x900

14 Strona14 Nazwa przedmiotu zamówienia : część 3 Zestaw do automatycznej analizy obrazu cząstek zawiesiny A B C drukarka Drukarka laserowa kolorowa: prędkość druku w czerni (A4): min. 10 str./min, prędkość druku w kolorze (A4): min. 10 str./min. Jakość druku w czerni i kolorze: 600 x 600 dpi, pojemność podajnika papieru: min. 250 arkuszy; pojemność odbiornika papieru: min. 150 arkuszy,pojemność pamięci min. 128 MB, druk dwustronny, Łączność, port Hi-Speed USB 2.0; początkowy zestaw tonerów:(cyan, magenta, yellow, black); dodatkowy zestaw tonerów kolorowych umożliwiający wydruk 2500 stron (cyan, magenta, yellow); dodatkowy toner czarny umożliwiający wydruk 3500 stron; kabel USB 1,8 m System operacyjny: zainstalowany i gotowy do użytku system operacyjny 64 bit, kompatybilny z oferowanym przedmiotem zamówienia oraz pakiet aplikacji biurowych współpracujący z dostarczanym system operacyjnym Oprogramowanie oprogramowanie dedykowane przez dostawcę do przedmiotu zamówienia do sterowania urządzeniem w zakresie: automatycznej zmiany obiektywów w czasie prowadzenia badań; automatycznej kompensacja nierówności płytki mikroskopowej zapewniającą pomiar całej badanej powierzchni z właściwą ostrością; łączenia ze sobą pomiarów w jeden wynik w przypadku zastosowania kilku obiektywów o różnym powiększeniu;

15 Strona15 Nazwa przedmiotu zamówienia : część 3 Zestaw do automatycznej analizy obrazu cząstek zawiesiny d oraz do analizy obrazu zapewniające: wyznaczanie dla każdej mierzonej cząstki oraz dla wybranej populacji co najmniej średnice ekwiwalentne, maksymalną długość, szerokość, długość, pole powierzchni, obwód, wydłużenie, wypukłość, zwartość, przepuszczalność światła przez cząstkę; opracowanie statystycznego obrazu według wybranych parametrów optycznych; rejestrowanie obrazu pojedynczych cząstek jak i wszystkich cząstek na podkładzie skali; dokładny pomiar wybranej cząstki; wykonywanie i wydruk zdjęć kolorowych i czarno-białych; podgląd uzyskanego obrazu cząstek: rzeczywistego i przetworzonego (softwarowo); rejestrację wyników badań; tworzenie bazy danych i porównania kolejnych badań z danymi bazy; ilościową analizę różnic i podobieństw badanych próbek; automatyczne wskazywanie i kwantyfikacja parametru, który najbardziej odróżnia porównywane próbki; przedstawienie charakterystyk statystycznych próbki w funkcji dowolnego parametru morfologicznego na osi X w postaci udziałów liczbowych i objętościowych; eksport danych pomiarowych i obrazów cząstek do dalszego ich przetwarzania offsite; automatyczną kompilację kolejnych obrazów cząstki rejestrowane wzdłuż osi Z (Z stacking), włączając do syntetycznego obrazu jedynie fragmenty o zadowalającej ostrości. * Wykonawca ma obowiązek podać w kolumnie Parametry oferowane wszystkie wymagane parametry. Nie dopuszcza się możliwości potwierdzenia oferowanych parametrów słowem Tak.... dnia /miejscowość/ Podpis(y) osoby/osób upoważnionych do reprezentacji Wykonawcy/Wykonawców/

16 Strona16 Sprawa Nr RAP załącznik nr 6c do SIWZ (pieczęć Wykonawcy) PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Nazwa i adres Wykonawcy:... Nazwa i typ (producent) oferowanego urządzenia:... Nazwa przedmiotu zamówienia : część 4 Automatyczny mikroskop stereoskopowy 1 Korpus mikroskopu 1.1 system teleskopowy 1.2 Korekcja apochromatyczna korpusu mikroskopu 1.3 zoom 20,5:1 zakres powiększeń w wyposażeniu standardowym 1.4 7,5x , z wyposażeniem opcjonalnym 2,5x 1300x ustawianie powiększenia silnikami krokowymi 1.5 niezależnie sterującymi każdym kanałem obserwacji 1.6 ustawianie ostrości silnikiem krokowym sterowanie mikroskopem przy pomocy 1.7 dotykowego panelu ciekłokrystalicznego oraz z komputera 1.8 zintegrowana podwójna przysłona irysowa 1.9 możliwość rozbudowy o epifluorescencję z miejscem na 5 filtrów FL, z możliwością zastosowania oświetlacza fluorescencyjnego 100 W, automatycznie ustawiającego palnik rtęciowy 2 Tubus binokularowy 2.1 stały kąt nachylenia 20 stopni 2.2 regulacja rozstawu źrenic w zakresie mm

17 Strona17 Nazwa przedmiotu zamówienia : część 4 Automatyczny mikroskop stereoskopowy port służący do podłączenia kamery cyfrowej lub aparatu cyfrowego podział światła okulary / port kamery 100:0 / 0:100% 3 Okulary 3.1 powiększenie 10x 3.2 pole widzenia minimum 23 mm 3.3 z regulacjami dioptryjnymi +/- 5,5 dioptrii w obydwu okularach 4 Statyw z kolumną 4.1 podstawa z kolumną o wysokości 520 mm 4.2 skok osi Z kolumny 350 nm 5 Oświetlenie 5.1 Oświetlacz światła odbitego źródło zimnego światła 250W podwójny oświetlacz światłowodowy typu gęsia szyja 800 mm Oświetlacz diodowy pierścieniowy ze sterowaniem oddzielnymi strefami, polaryzacja polaryzator i analizator, lambda/4 5.2 Oświetlacz koaksjalny (poosiowy) Trójmiejscowa kodowana miska obiektywowa, z podwójnym światłowodem 1000mm, oświetlenie poosiowe, praca w trybie stereo i mono 5.3 Oświetlacz światła przechodzącego źródło zimnego światła 250W Wyposażenie do światła przechodzącego ze światłem skośnym 6 Stolik 6.1 Stolik mechaniczny zmotoryzowany 150x100, trackball do sterowania stołem 7 Obiektywy Klasa Plan Apochromat, powiększenie 1,0 x, odległość robocza 60 mm lub rozdzielczość układu z tym obiektywem min linii/mm Klasa Plan Apochromat, powiększenie 1,5 x, odległość robocza 30 mm 8 Kamera mikroskopowa cyfrowa

18 Strona18 Nazwa przedmiotu zamówienia : część 4 Automatyczny mikroskop stereoskopowy 8.1 kamera cyfrowa matryca CCD 2/3, rozdzielczość min. 5 Mpikseli, zakres dynamiki 12 bit, szybkość transmisji obrazów min. 15fps, łącznik kamery z mikroskopem 9 Pedał nożny 9.1 Pedał nożny do sterowania funkcjami mikroskopu 10 Oprogramowanie Program do akwizycji obrazów z aparatów i kamer cyfrowych i sterowania mikroskopem automatycznym - Akwizycja obrazów z czarno-białych i kolorowych - Obrazy czarno-białe: 8 bitów, 10 bitów, 12 bitów, 14 bitów, 16 bitów. - Obrazy kolorowe: 3x8 bitówów, 3x12 bitów, 3x14 bitów, 3x16 bitów. - Import plików: bmp, tif, jpg, j2k, jp2, gif, tga, png, cal, mac, msp, ras, pct, eps, wmf, psd, img, cmp. - Eksport plików: bmp, jpg, j2k, tif, tga, png, psd, img, cmp. - Obsługa formatów wideo AVI, MOV (Quicktime). - Obróbka graficzna: jasność, kontrast, gamma, wyostrzanie/zmiękczanie, redukcja szumów, odejmowanie tła, korekta nierównomierności oświetlenia, balans bieli. - Wprowadzanie adnotacji: tekst, strzałki, prostokąty, okręgi, wskaźniki skali. - Interaktywne pomiary: odległość, powierzchnia, obwód, promień, kąty, liczba wystąpień. - Zarządzanie bazami obrazów (zapisywanie ilustracji razem z parametrami mikroskopu i systemu inkubacji, wskaźnikami skali i adnotacjami). - Filtrowanie wg. zadanych parametrów - Generowanie raportów - Wydruki - Moduł składania obrazów wielkoformatowych - Moduł składania obrazów o rozszerzonej ostrości - Moduł pomiarów automatycznych 11 Stacja robocza do akwizycji obrazu 11.1 komputer spełniający wymagania mikroskopu automatycznego i oprogramowania

19 Strona19 Nazwa przedmiotu zamówienia : część 4 Automatyczny mikroskop stereoskopowy 11.2 Monitor LCD min. 24 cale FullHD 2 sztuki 12 Wyposażenie 12.1 pokrowiec antystatyczny 12.2 komplet narzędzi * Wykonawca ma obowiązek podać w kolumnie Parametry oferowane wszystkie wymagane parametry. Nie dopuszcza się możliwości potwierdzenia oferowanych parametrów słowem Tak.... dnia /miejscowość/ Podpis(y) osoby/osób upoważnionych do reprezentacji Wykonawcy/Wykonawców/

20 Strona20 Sprawa Nr RAP załącznik nr 6d do SIWZ (pieczęć Wykonawcy) PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Nazwa i adres Wykonawcy:... Nazwa i typ (producent) oferowanego urządzenia:... Nazwa przedmiotu zamówienia : część 5 Spektrofotometr podczerwieni FT-IR sprzężonego z mikroskopem pozwalającym obserwację w trybie widzialnym Zastosowanie Pomiary punktowych i z automatycznym mapowaniem badanych substancji z zastosowaniem FT-IR oraz obserwacją w widmie widzialnym w trybie refleksyjnym, transmisyjnym i ATR (Attenuated Total Reflection) substancji stałych i zawiesinach Zakres pomiarowy Nie mniejszy niż cm -1 (z detektorem MCT) Gwarancja na źródło IR Minimum 5 lat Rozdzielczość Lepiej niż 2 cm-1 z opcją do 0.8 cm -1 Dokładność obliczenia częstości Lepiej niż 0.05 cm -1 przy 1576 cm -1

21 Strona21 Nazwa przedmiotu zamówienia : część 5 Spektrofotometr podczerwieni FT-IR sprzężonego z mikroskopem pozwalającym obserwację w trybie widzialnym Interferometr Interferometr 60 (30 ) wykorzystujący pozłacane lustra kubiczne zapewniające wysoką przepustowość promieniowania. Interferometr musi być ustawiony na stałe (bez wymagania dynamicznego justowania czy też justowania automatycznego), zapewniający akwizycje danych w obu kierunkach skanowania, sterowany laserem półprzewodnikowym. Gwarancja na interferometr minimum 10 lat (włączając laser sterujący) Laser kalibracyjny Laser oparty na diodzie półprzewodnikowej czerwonej, niskoenergetyczny z gwarancją na min. 10 lat. Beamsplitter wielowarstwowy ZnSe, kodowany, automatycznie rozpoznawany przez system Skaner mechaniczny Nie wymagający do swojej pracy sprężonego powietrza, bezsmarowy Podświetlenie Dwa niezależne źródła światła białego, typu LED, do obserwacji w trybie transmisyjnym i trybie refleksyjnym. Tryb ATR Kryształ ATR na bazie kryształu Ge kontrolowany piezoelektrycznie, łatwo wymienialny przez użytkownika. Wielkość kryształu nie więcej niż 100 µm. Możliwość wyboru minimum trzech komputerowo kontrolowalnych stopni nacisku. Obiektywy 8 x dla zautomatyzowanych pomiarów transmisyjnych i refleksyjnych oraz ATR; z możliwością cyfrowego powiększenia do 32 NA=0.4 dla trybu widzialnego, NA=0.6 dla trybu IR. Automatyczne przełączanie NA między trybami obserwacyjnym i pomiarowym. 30 mm odległość robocza. Przysłony Zautomatyzowane przezroczyste typu nożycowego. Regulowana w x/y oraz obracane. Możliwość obserwowania próbki również w trybie IR Autoogniskowanie Układ automatycznego ogniskowania również w trybie mapowania oraz przed każdym punktem pomiarowym (wybieralne przez użytkownika)

22 Strona22 Nazwa przedmiotu zamówienia : część 5 Spektrofotometr podczerwieni FT-IR sprzężonego z mikroskopem pozwalającym obserwację w trybie widzialnym Detektor Wysokoczuły detektor MCT, chłodzony ciekłym 15 azotem, pracujący w zakresie minimum cm -1 umożliwiającym współpracę z detektorem DTGS 16 Kondenser Automatyczny dla pomiarów transmisyjnych Stolik pomiarowy 17 Sterowany z poziomu komputera o zakresie pracy ok mm w płaszczyźnie x/y oraz w osi z; najmniejszy krok 0.1 µm. Automatyzacja Zautomatyzowane wszystkie ruchome elementy. Sterowanie komputerowe przysłony szczelinowej, kondensora, analizatora i polaryzatora 18 widzialnego, z-stolika, zmiany trybu IR VIS, zmiany przysłony numerycznej (NA) przy zmianie trybu IR-VIS. Urządzenie musi umożliwiać zautomatyzowane mapowanie w trybie ATR po zainstalowaniu zautomatyzowanego stolika. Kamera video Obszar obserwacyjny min. 1.5x1.2 mm. Cyfrowe powiększenie do min. 375x300 um; 19 kamera VIDEO CMOS o minimalnej rozdzielczości 2560x1920; QSXGA; 5 Mpixeli; 1/2. Obraz VIDEO przechwytywany przez oprogramowanie do mikroskopu. 20 Maksymalna grubość próbek 40 mm Akcesoria do pomiarów makro Komora pomiarowa zapewniająca pomiary 21 transmisyjne z uchwytem 2x3 (uchwyt do pastylek 13mm w zestawie); przystawka ATR jedno odbiciowa z monolitycznym kryształem diamentowym 22 Akcesoria: A Celka diamentowa umożliwiające pomiary refleksyjne i transmisyjne B pastylkarka 13 mm C prasa hydrauliczna 15 tonowa przystosowana do pracy z pastylkarką

23 Strona23 Nazwa przedmiotu zamówienia : część 5 Spektrofotometr podczerwieni FT-IR sprzężonego z mikroskopem pozwalającym obserwację w trybie widzialnym Walidacja Automatyczny system walidacji spektrometru wraz z wewnętrznymi wzorcami zapewniającymi wykonanie testów OQ/PQ bez udziału użytkownika. System zewnętrznego statusu informującego o statusie mikroskopu. Komputer - System komputerowy spełniający wymagania mocy obliczeniowej dla dostarczanego sprzętu i oprogramowania, - dysk twardy: minimum 500 GB SATA II, - karta sieciowa 2 szt.: zintegrowana 10/100/1000 Mbit/s oraz dodatkowa na złączu PCI 10/100/1000 Mbit/s Ethernet RJ45; - porty: min. 6 portów USB 2.0 lub wyższy; - mysz + klawiatura; - napęd optyczny: DVD±RW Super Multi (+DVD- RAM) Monitor Monitor z ekranem LCD z technologią podświetlenia LED minimum 19, panoramiczny, wielkość plamki mm, jasność: 250 cd/m 2, kontrast (dynamiczny): 30000:1, kąt widzenia: pion 160 stopni, poziom 170 stopni, czas reakcji matrycy: max 5 s., rozdzielczość: 1440x900 Drukarka Drukarka laserowa kolorowa: prędkość druku w czerni (A4): min. 10 str./min, prędkość druku w kolorze (A4): min. 10 str./min. Jakość druku w czerni i kolorze: 600 x 600 dpi, pojemność podajnika papieru: min. 250 arkuszy; pojemność odbiornika papieru: min. 150 arkuszy, pojemność pamięci min. 128 MB, druk dwustronny, Łączność, port Hi-Speed USB 2.0; początkowy zestaw tonerów:(cyan, magenta, yellow, black); dodatkowy zestaw tonerów kolorowych umożliwiający wydruk 2500 stron (cyan, magenta, yellow); dodatkowy toner czarny umożliwiający wydruk 3500 stron; kabel USB 1,8 m System operacyjny: zainstalowany i gotowy do użytku system operacyjny 64 bit, kompatybilny z oferowanym przedmiotem zamówienia oraz pakiet aplikacji biurowych współpracujący z dostarczanym system operacyjnym

24 Strona24 Nazwa przedmiotu zamówienia : część 5 Spektrofotometr podczerwieni FT-IR sprzężonego z mikroskopem pozwalającym obserwację w trybie widzialnym Oprogramowanie 28 Oprogramowanie all-in zapewniające pełną kontrolę nad mikroskopem, akwizycję, sterowanie i obróbkę danych oraz tworzenie i przeglądanie własnych bibliotek widm.. Oprogramowanie zapewniające regulację balansu bieli oraz regulację jasności. Pełny podgląd próbki wraz z wielkością przesłony zarówno w trybie pomiarowym jak i obserwacyjnym. Automatyczny układ przysłon nożycowych. W zestawie biblioteki widm minimum (40 tysięcy) związków identyfikowanych przez oprogramowania z użyciem widm IR a w szczególności białek i polimerów organicznych wchodzących w skład komórek i tkanek, substancji farmaceutycznych, środków ochrony roślin, tworzyw sztucznych, dodatków do żywności i opakowań, przemysłowych związki organicznych. Oprogramowanie powinno zawierać moduł do analizy obrazów 3D, integrowania obrazu VIDEO oraz przestrzennego mapowania. * Wykonawca ma obowiązek podać w kolumnie Parametry oferowane wszystkie wymagane parametry. Nie dopuszcza się możliwości potwierdzenia oferowanych parametrów słowem Tak.... dnia /miejscowość/ Podpis(y) osoby/osób upoważnionych do reprezentacji Wykonawcy/Wykonawców/
