PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 Sprawa Nr: RAP załącznik Załącznik nr Nr 3 do do SIWZ (pieczęć Wykonawcy) PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Nazwa i adres Wykonawcy: Nazwa i typ (producent) oferowanego urządzenia: Lp. Parametry wymagane: Parametry oferowane: I. Mikroskop do obserwacji w jasnym polu, wyposażony w dokumentację fotograficzną i analizę obrazu 1. Optyka korygowana do nieskończoności 2. Statyw : Uchwyt rewolwerowy 6 gniazdowy Możliwość wbudowania w statyw portu bocznego dla kamery cyfrowej zapewniającego podział światła pomiędzy okulary i kamerę w stosunku 50% : 50% albo 100% : 0% albo 0% : 100% Współosiowe śruby mikro/makro do ustawiania ostrości, położone na jednej wysokości z pokrętłami sterowania stolikiem Koło filtrów do światła przechodzącego, 6-cio pozycyjne z filtrami neutralnymi oraz filtrem konwersyjnym Możliwość rozbudowy o fluorescencję LED, fluorescencję 50 i 100W, oświetlacz Epi 100W halogen 3. Oświetlacz halogenowy - Oświetlacz światła przechodzącego halogenowy minimum 50 WAT 4. Tubus - Szerokopolowy fototubus binokularowy, kąt 30 stopni, pole widzenia 23 mm, podział światła 50:50, adaptery mechaniczno-optyczne do oferowanej lustrzanki 5. Okulary - Powiększenie 10x Szerokopolowe, pole widzenia 23 mm Podziałka pomiarowa w jednym z okularów 6. Obiektywy: Planachromatyczne, parfokalna 45 mm - 5x / apertura 0,13-20x / apertura 0,45-60x lub 63x/ apertura 0,85-100x / apertura 1,25 / immersyjny Planfluorytowy, parfokalna 45 mm 40x / apertura 0,75 7. Stolik - Posuw preparatu w osiach X i Y (ukryte prowadnice)

2 - Regulowana siła obrotu pokręteł w osiach X i Y 8. Kondesor - Kondensor N.A. 0,9/1,25 z regulowaną przysłoną aperturową, do obserwacji z obiektywami 5x - 100x, w pełni centrowalny 9. Wyposażenie: - Aparat cyfrowy lustrzanka (matryca min 15 mln pikseli,) sterowanie z poziomu załączonego oprogramowania analizy obrazu, podgląd obrazu i ustawianie parametrów obrazu w oknie tego programu - Obiektyw do lustrzanki makro o odwzorowaniu 1:1 pozwalający na dokumentowanie obiektów makroskopowych i ich analizę w dołączonym oprogramowaniu - Oprogramowanie do akwizycji, obróbki i analizy zdjęć mikroskopowych -Akwizycja obrazów z kamery posiadającej sterowniki TWAIN - Otwieranie i obsługa 21 różnorodnych formatów włącznie z formatami wielokanałowymi oraz formatami *mac - Edycja, dokonywanie korekcji obrazu: jasności, kontrastu, wysycenia, balansu kolorów - Pomiary. Wykonanie prostych pomiarów interaktywnych: długość, obwód, kąty. Eksport do innych programów. - Adnotacje. Wprowadzanie opisów, podziałek, wskaźników - Wydruk/Eksport zdjęcia bezpośrednio z programu lub eksport do dowolnego formatu - Komputer klasy PC spełniający parametry: procesor klasy x 86, osiągający wynik nie gorszy niż 3700 pkt. w teście PassMark - CPU Mark; wyniki dostępne na stronie: pamięć co najmniej 4 GB z obsługą pamięci przynajmniej 8 GB, przynajmniej 2 sloty pamięci, dysk twardy o pojemności przynajmniej 1 TB SATA, grafika zintegrowana z procesorem, nagrywarka DVD z oprogramowaniem do nagrywania płyt, 10/100/1000 Ethernet RJ 45, zintegrowana z płytą główną, karta dźwiękowa zintegrowana z płytą główną, interfejsy: 8xUSB 2.0, 1xVGA, 1xDVI, Microsoft Windows 7 Profesional PL lub równoważny, przynajmniej 32-bitowy, działający w środowisku Active Directory; - Monitor LCD spełniający parametry: przekątna ekranu nie mniej niż 23", rozdzielczość przynajmniej 1920x1080 pixeli, kontrast przynajmniej 250 cd/m2, format obrazu 16:9, częstotliwość odchylania w pionie przynajmniej w zakresie Hz, czas reakcji matrycy nie przekraczający 3 ms, wejścia: 1xD-Sub, 2xHDMI. II. - Zestaw ochronny antystatyczny (pokrowiec, osłony gumowe na okulary oraz źródło światła) - Olejek immersyjny -Zestaw narzędzi Mikroskop stereoskopowy do obserwacji w świetle odbitym, z portem kamery 1. Korpus -Typu Greenough Zoom 1:7,7 Port podłączenia kamery typu C lub lustrzanki Click stop śruba regulacji powiększeń ze wskaźnikiem aktualnego powiększenia i zatrzaskiem Pole widzenia 23 mm możliwość obserwacji przedmiotów o rozmiarze do 35 mm Powiększenia od 6,5x do 50x Odległość robocza 92 mm, pole widzenia 35,4 mm - 4,6 mm

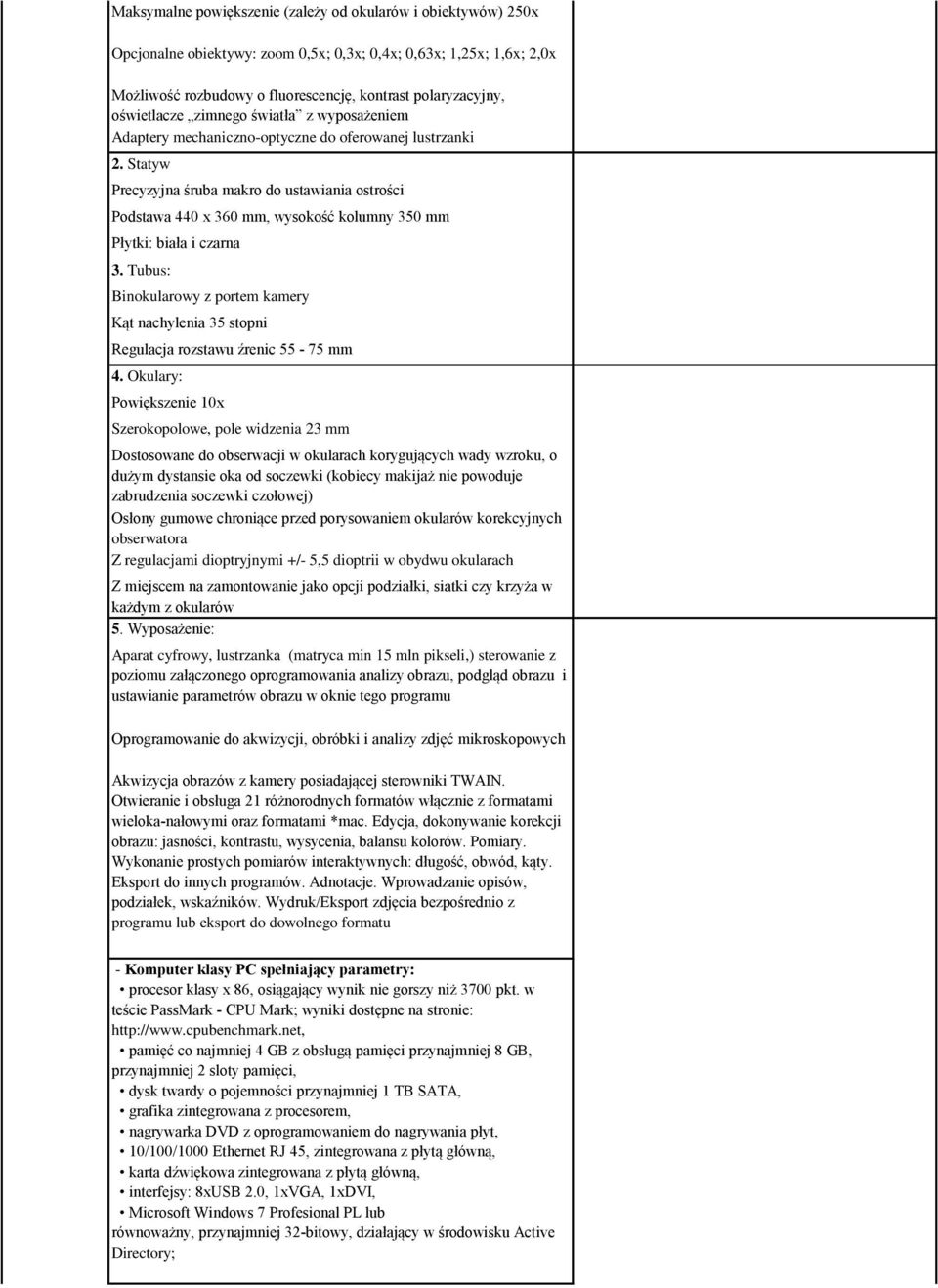

3 Maksymalne powiększenie (zależy od okularów i obiektywów) 250x Opcjonalne obiektywy: zoom 0,5x; 0,3x; 0,4x; 0,63x; 1,25x; 1,6x; 2,0x Możliwość rozbudowy o fluorescencję, kontrast polaryzacyjny, oświetlacze zimnego światła z wyposażeniem Adaptery mechaniczno-optyczne do oferowanej lustrzanki 2. Statyw Precyzyjna śruba makro do ustawiania ostrości Podstawa 440 x 360 mm, wysokość kolumny 350 mm Płytki: biała i czarna 3. Tubus: Binokularowy z portem kamery Kąt nachylenia 35 stopni Regulacja rozstawu źrenic mm 4. Okulary: Powiększenie 10x Szerokopolowe, pole widzenia 23 mm Dostosowane do obserwacji w okularach korygujących wady wzroku, o dużym dystansie oka od soczewki (kobiecy makijaż nie powoduje zabrudzenia soczewki czołowej) Osłony gumowe chroniące przed porysowaniem okularów korekcyjnych obserwatora Z regulacjami dioptryjnymi +/- 5,5 dioptrii w obydwu okularach Z miejscem na zamontowanie jako opcji podziałki, siatki czy krzyża w każdym z okularów 5. Wyposażenie: Aparat cyfrowy, lustrzanka (matryca min 15 mln pikseli,) sterowanie z poziomu załączonego oprogramowania analizy obrazu, podgląd obrazu i ustawianie parametrów obrazu w oknie tego programu Oprogramowanie do akwizycji, obróbki i analizy zdjęć mikroskopowych Akwizycja obrazów z kamery posiadającej sterowniki TWAIN. Otwieranie i obsługa 21 różnorodnych formatów włącznie z formatami wieloka-nałowymi oraz formatami *mac. Edycja, dokonywanie korekcji obrazu: jasności, kontrastu, wysycenia, balansu kolorów. Pomiary. Wykonanie prostych pomiarów interaktywnych: długość, obwód, kąty. Eksport do innych programów. Adnotacje. Wprowadzanie opisów, podziałek, wskaźników. Wydruk/Eksport zdjęcia bezpośrednio z programu lub eksport do dowolnego formatu - Komputer klasy PC spełniający parametry: procesor klasy x 86, osiągający wynik nie gorszy niż 3700 pkt. w teście PassMark - CPU Mark; wyniki dostępne na stronie: pamięć co najmniej 4 GB z obsługą pamięci przynajmniej 8 GB, przynajmniej 2 sloty pamięci, dysk twardy o pojemności przynajmniej 1 TB SATA, grafika zintegrowana z procesorem, nagrywarka DVD z oprogramowaniem do nagrywania płyt, 10/100/1000 Ethernet RJ 45, zintegrowana z płytą główną, karta dźwiękowa zintegrowana z płytą główną, interfejsy: 8xUSB 2.0, 1xVGA, 1xDVI, Microsoft Windows 7 Profesional PL lub równoważny, przynajmniej 32-bitowy, działający w środowisku Active Directory;

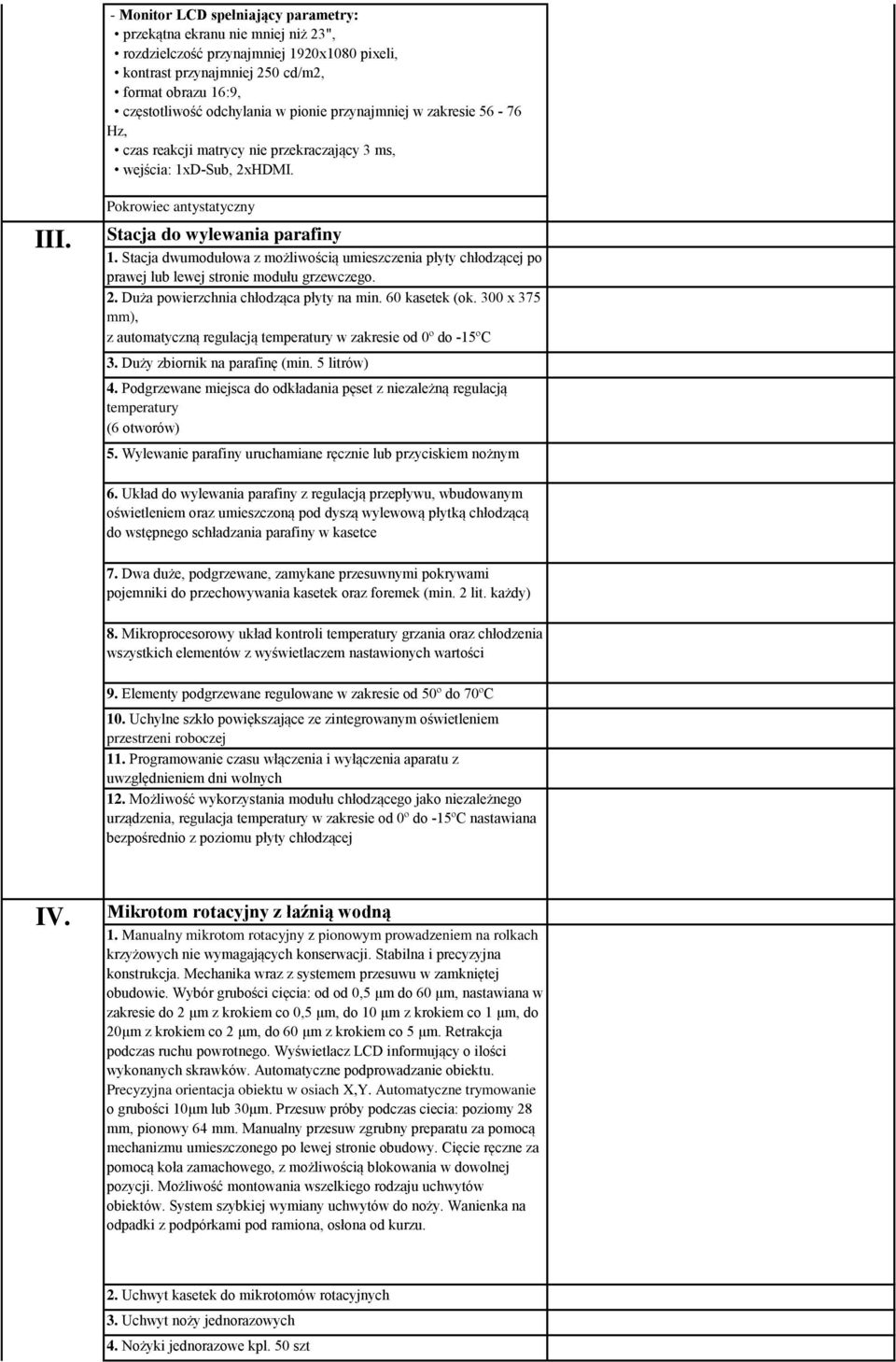

4 - Monitor LCD spełniający parametry: przekątna ekranu nie mniej niż 23", rozdzielczość przynajmniej 1920x1080 pixeli, kontrast przynajmniej 250 cd/m2, format obrazu 16:9, częstotliwość odchylania w pionie przynajmniej w zakresie Hz, czas reakcji matrycy nie przekraczający 3 ms, wejścia: 1xD-Sub, 2xHDMI. III. Pokrowiec antystatyczny Stacja do wylewania parafiny 1. Stacja dwumodułowa z możliwością umieszczenia płyty chłodzącej po prawej lub lewej stronie modułu grzewczego. 2. Duża powierzchnia chłodząca płyty na min. 60 kasetek (ok. 300 x 375 mm), z automatyczną regulacją temperatury w zakresie od 0º do -15ºC 3. Duży zbiornik na parafinę (min. 5 litrów) 4. Podgrzewane miejsca do odkładania pęset z niezależną regulacją temperatury (6 otworów) 5. Wylewanie parafiny uruchamiane ręcznie lub przyciskiem nożnym 6. Układ do wylewania parafiny z regulacją przepływu, wbudowanym oświetleniem oraz umieszczoną pod dyszą wylewową płytką chłodzącą do wstępnego schładzania parafiny w kasetce 7. Dwa duże, podgrzewane, zamykane przesuwnymi pokrywami pojemniki do przechowywania kasetek oraz foremek (min. 2 lit. każdy) 8. Mikroprocesorowy układ kontroli temperatury grzania oraz chłodzenia wszystkich elementów z wyświetlaczem nastawionych wartości 9. Elementy podgrzewane regulowane w zakresie od 50º do 70ºC 10. Uchylne szkło powiększające ze zintegrowanym oświetleniem przestrzeni roboczej 11. Programowanie czasu włączenia i wyłączenia aparatu z uwzględnieniem dni wolnych 12. Możliwość wykorzystania modułu chłodzącego jako niezależnego urządzenia, regulacja temperatury w zakresie od 0º do -15ºC nastawiana bezpośrednio z poziomu płyty chłodzącej IV. Mikrotom rotacyjny z łaźnią wodną 1. Manualny mikrotom rotacyjny z pionowym prowadzeniem na rolkach krzyżowych nie wymagających konserwacji. Stabilna i precyzyjna konstrukcja. Mechanika wraz z systemem przesuwu w zamkniętej obudowie. Wybór grubości cięcia: od od 0,5 μm do 60 μm, nastawiana w zakresie do 2 μm z krokiem co 0,5 μm, do 10 μm z krokiem co 1 μm, do 20μm z krokiem co 2 μm, do 60 μm z krokiem co 5 μm. Retrakcja podczas ruchu powrotnego. Wyświetlacz LCD informujący o ilości wykonanych skrawków. Automatyczne podprowadzanie obiektu. Precyzyjna orientacja obiektu w osiach X,Y. Automatyczne trymowanie o grubości 10μm lub 30μm. Przesuw próby podczas ciecia: poziomy 28 mm, pionowy 64 mm. Manualny przesuw zgrubny preparatu za pomocą mechanizmu umieszczonego po lewej stronie obudowy. Cięcie ręczne za pomocą koła zamachowego, z możliwością blokowania w dowolnej pozycji. Możliwość montowania wszelkiego rodzaju uchwytów obiektów. System szybkiej wymiany uchwytów do noży. Wanienka na odpadki z podpórkami pod ramiona, osłona od kurzu. 2. Uchwyt kasetek do mikrotomów rotacyjnych 3. Uchwyt noży jednorazowych 4. Nożyki jednorazowe kpl. 50 szt

5 5. Łaźnia wodna. Temperatura regulowana płynnie do 80 C. Zasobnik na wodę 200 x 200 x 60 mm z blachy anodowanej. Strona zewnętrzna pokryta biała emalią. Strona wewnętrzna czarna. Szeroka podgrzewana krawędź do przechowywania preparatów. Lampka kontrolna, kontroler temperatury, wyłącznik, kabel zasilający, moc 300W * Wykonawca wypełnia kolumnę Parametry oferowane, nie wypełnienie kolumny przez Wykonawcę skutkować będzie odrzuceniem oferty.... dnia /miejscowość/ Podpis(y) osoby/osób upoważnionych do reprezentacji Wykonawcy/Wykonawców/
