1 Załącznik nr 6 do SIWZ Pieczęć firmowa Wykonawcy PARAMETRY TECHNICZNE I EKSPLOATACYJNE ZESTAW DO ARTROSKOPII Elementy zestawu Liczba Nazwa i typ Producent Kraj produkcji Rok produkcji Klasa wyrobu medycznego Kamera endoskopowa wysokiej rozdzielczości 3CCD Full HD Panoramiczny monitor medyczny LCD Źródło światła LED Światłowód System medycznej dokumentacji cyfrowej 2 szt. Uchwyt shavera Pompa artroskopowa Strona 1

2 Narzędzia artroskopowe 1 kpl. Wózek aparaturowy Zestaw wyposażenia i podstawowych narzędzi do artroskopii 1 kpl. Lp. Opis parametru Parametr wymagany/ wartość Jedn. miary Parametr oferowany Zasady oceny (punktacji) I. WYMAGANIA OGÓLNE 1. Wszystkie elementy Zestawu do Artroskopii (tj. wskazane w: pkt. II pkt. XI) wyrób tego samego producenta II. KAMERA ENDOSKOPOWA WYSOKIEJ ROZDZIELCZOŚCI 3CCD FULL HD 2. Głowica kamery wyposażona w przetwornik typu CMOS lub trzy przetworniki (3 CCD) wysokiej rozdzielczości. 3. Rozdzielczość kamery w standardzie Full HD 1920x System skanowania skanowanie progresywne 1080p. 5. Konsola kamery wyposażona w min. 2 wyjścia cyfrowe (rozdzielczość 1080p) 6. Możliwość automatycznych ustawień parametrów dla zaawansowanych technik wideochirurgicznych w zakresie różnych specjalizacji zabiegowych (laparoskopia, artroskopia, cystoskopia, endoskopy giętkie, histeroskopia) TAK wyjścia cyfrowe i więcej 3 pkt. mniej 1 pkt. TAK min. 5 [program] Podać liczbę łączną programów kamery i trybów użytkownika Strona 2

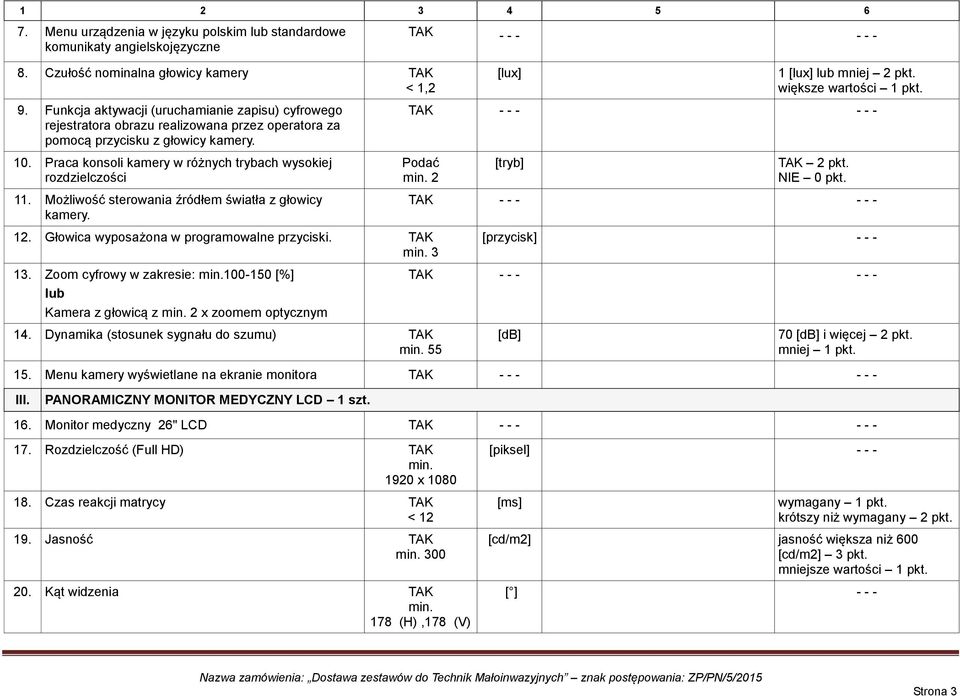

3 7. Menu urządzenia w języku polskim lub standardowe komunikaty angielskojęzyczne 8. Czułość nominalna głowicy kamery TAK < 1,2 9. Funkcja aktywacji (uruchamianie zapisu) cyfrowego rejestratora obrazu realizowana przez operatora za pomocą przycisku z głowicy kamery. 10. Praca konsoli kamery w różnych trybach wysokiej rozdzielczości 11. Możliwość sterowania źródłem światła z głowicy kamery. [lux] 1 [lux] lub mniej 2 pkt. większe wartości 1 pkt. Podać min Głowica wyposażona w programowalne przyciski. TAK min Zoom cyfrowy w zakresie: min [%] lub Kamera z głowicą z min. 2 x zoomem optycznym 14. Dynamika (stosunek sygnału do szumu) TAK min. 55 [tryb] TAK 2 pkt. [przycisk] [db] 70 [db] i więcej 2 pkt. mniej 1 pkt. 15. Menu kamery wyświetlane na ekranie monitora III. PANORAMICZNY MONITOR MEDYCZNY LCD 16. Monitor medyczny 26" LCD 17. Rozdzielczość (Full HD) TAK min x Czas reakcji matrycy TAK < Jasność TAK min Kąt widzenia TAK min. 178 (H),178 (V) [piksel] [ms] wymagany 1 pkt. krótszy niż wymagany 2 pkt. [cd/m2] jasność większa niż 600 [cd/m2] 3 pkt. mniejsze wartości 1 pkt. [ ] Strona 3

4 21. Kontrast 1000:1 22. Monitor zaopatrzony w komplet wyjść i wejść gwarantujących transmisję i prezentację obrazu w oferowanym standardzie TAK Wymienić wyjścia i wejścia Aktywna matryca TFT 24. Możliwość jednoczesnego wyświetlania z dwóch źródeł obrazowania funkcja Picture-in-Picture (PiP) 25. Mocowanie VESA Podstawa/ramię pod monitor 27. Podświetlenie LED backlight IV. ŹRÓDŁO ŚWIATŁA LED 28. Żywotność diody LED TAK moc min. 200 min [W] [godzina] 20 tys. [godzin] i więcej 3 pkt. mniej 1 pkt. 29. Wyświetlacz prezentujący poziom natężenia światła TAK wyświetlacz LCD 2 pkt. inne rozwiązania 1 pkt. 30. Źródło światła wyświetlające komunikaty w jasny i czytelny sposób na wyświetlaczu 31. Urządzenie wyposażone w funkcję zabezpieczającą przed poparzeniem ciała pacjenta lub funkcję typu standby 32. Uniwersalne przyłącze do światłowodów (akceptacja końcówek światłowodów różnych producentów bez stosowania dodatkowych adapterów) V. ŚWIATŁOWÓD 2 szt. 33. Długość TAK min Autoklawowalny, średnica dostosowana do oferowanych optyk 35. Przeźroczysta osłona światłowodu w celu kontroli stanu światłowodu Podać TAK 2 pkt. Podać Podać nazwy min. 3 producentów (innych od producenta zestawu). TAK 5 pkt. [m] Podać TAK 2 pkt. Strona 4

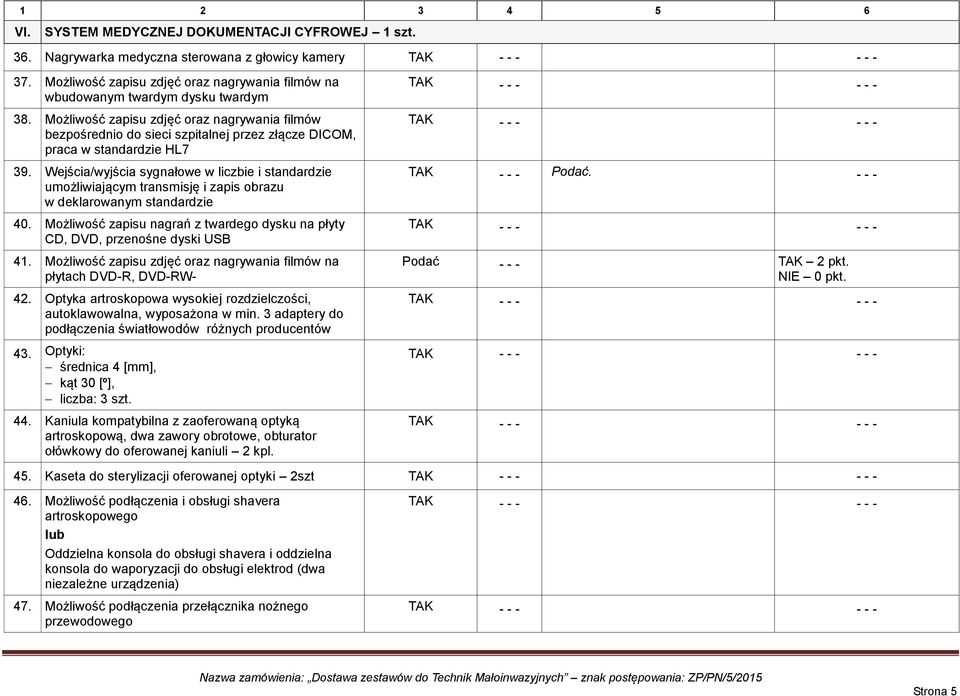

5 VI. SYSTEM MEDYCZNEJ DOKUMENTACJI CYFROWEJ 36. Nagrywarka medyczna sterowana z głowicy kamery 37. Możliwość zapisu zdjęć oraz nagrywania filmów na wbudowanym twardym dysku twardym 38. Możliwość zapisu zdjęć oraz nagrywania filmów bezpośrednio do sieci szpitalnej przez złącze DICOM, praca w standardzie HL7 39. Wejścia/wyjścia sygnałowe w liczbie i standardzie umożliwiającym transmisję i zapis obrazu w deklarowanym standardzie 40. Możliwość zapisu nagrań z twardego dysku na płyty CD, DVD, przenośne dyski USB 41. Możliwość zapisu zdjęć oraz nagrywania filmów na płytach DVD-R, DVD-RW- 42. Optyka artroskopowa wysokiej rozdzielczości, autoklawowalna, wyposażona w min. 3 adaptery do podłączenia światłowodów różnych producentów 43. Optyki: średnica 4 [mm], kąt 30 [º], liczba: 3 szt. 44. Kaniula kompatybilna z zaoferowaną optyką artroskopową, dwa zawory obrotowe, obturator ołówkowy do oferowanej kaniuli 2 kpl. TAK Podać Podać TAK 2 pkt. 45. Kaseta do sterylizacji oferowanej optyki 2szt 46. Możliwość podłączenia i obsługi shavera artroskopowego lub Oddzielna konsola do obsługi shavera i oddzielna konsola do waporyzacji do obsługi elektrod (dwa niezależne urządzenia) 47. Możliwość podłączenia przełącznika nożnego przewodowego Strona 5

6 48. Częstotliwość pracy TAK min Moc cięcia TAK min Moc koagulacji TAK min Elektrody jednorazowe z wbudowanym przewodem sterującym: długość: min. 3 [m], automatycznie rozpoznawane przez konsolę lub możliwość sterowania mocy z przełącznika nożnego 52. Możliwość wyginania elektrod/y pod dowolnym kątem w zakresie 0-45 [º], przy użyciu rąk lub zaoferowaną w zestawie autoklawowalna wyginarka 1 szt 53. Uchwyt elektrody z funkcją sterowania poziomem mocy lub sterowanie mocą przez przełącznik nożny lub z konsoli urządzenia 54. Elektrody do koablacji tkanek miękkich 10 szt. końcówka elektrody typu przednio-boczna VII. UCHWYT SHAVERA 55. Uchwyt shavera automatycznie rozpoznawany przez konsolę, która dobiera optymalne nastawy pracy 56. Zakres obrotów maksymalnych TAK min Zakres oscylacji TAK min Programowalne przyciski na uchwycie lub uchwyt shavera, w którym przyciski mają na stałe przypisane funkcje tj. wybór trybu pracy (lewo, prawo, oscylacje), włączanie / wyłączanie 59. Regulacja ssania TAK [khz] [W] [W] wymagana 1 pkt. wyższa niż wymagana 2 pkt. wymagana 1 pkt. wyższa niż wymagana 2 pkt. [obr./min] [cykli/min] wymagany 1 pkt. wyższy niż wymagany 2 pkt. wymagany 1 pkt. wyższy niż wymagany 2 pkt. [%] Strona 6

7 60. Napęd bezobsługowy 61. Współpraca uchwytu z ostrzami o średnicy w zakresie min. 3,5-5,5 [mm] 62. Ostrze shavera wielorazowe, do tkanek miękkich typu agresywnego 10 szt. UWAGA: dokładny wybór średnic na etapie dostawy 63. Kaseta do sterylizacji shavera 1szt. VIII. POMPA ARTROSKOPOWA 64. Pompa artroskopowa, przeznaczona do kontrolowanego rozszerzenia stawów podczas operacji artroskopowych, jednorolkowa. 65. Wartość maksymalna przepływu roboczego TAK min [ml/min] wymagana 1 pkt. wyższa niż wymagana 2 pkt. 66. Zakres regulacji ciśnienia roboczego w torze doprowadzającym i odprowadzającym TAK min [mmhg] wymagana 1 pkt. wyższa niż wymagana 2 pkt. 67. Czytelna prezentacja parametrów: wskaźniki numeryczne lub pompa prezentująca cyfrową wartość ciśnienia aktualnego z podglądem wartości ciśnienia zadanego 68. Jednoczesna prezentacja wartości ciśnienia zadanego i aktualnego TAK z podglądem wartości ciśnienia zadanego 1 pkt. inne rozwiązania 0 pkt. Podać TAK 2 pkt. 69. Dren jednorazowy do pompy 100 szt. 70. Wbudowane programy użytkowe dobierające optymalne nastawy urządzenia dla różnych procedur artroskopowych typu: kolano, bark, małe stawy 71. Wbudowana funkcja szybkiego płukania stawu w celu poprawy wizualizacji Strona 7

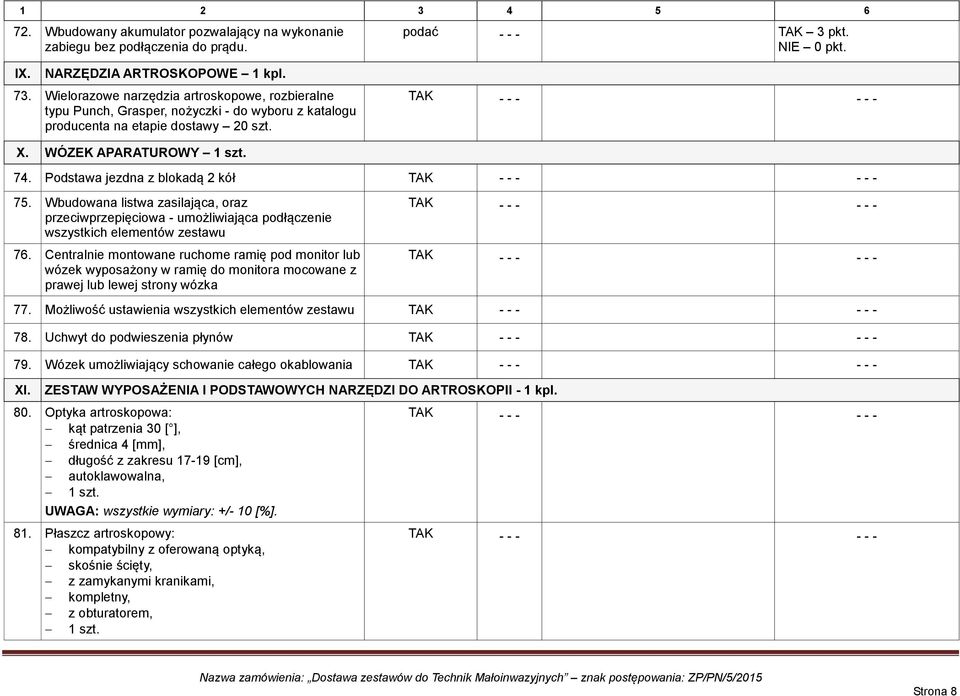

8 72. Wbudowany akumulator pozwalający na wykonanie zabiegu bez podłączenia do prądu. podać TAK 3 pkt. IX. NARZĘDZIA ARTROSKOPOWE 1 kpl. 73. Wielorazowe narzędzia artroskopowe, rozbieralne typu Punch, Grasper, nożyczki - do wyboru z katalogu producenta na etapie dostawy 20 szt. X. WÓZEK APARATUROWY 74. Podstawa jezdna z blokadą 2 kół 75. Wbudowana listwa zasilająca, oraz przeciwprzepięciowa - umożliwiająca podłączenie wszystkich elementów zestawu 76. Centralnie montowane ruchome ramię pod monitor lub wózek wyposażony w ramię do monitora mocowane z prawej lub lewej strony wózka 77. Możliwość ustawienia wszystkich elementów zestawu 78. Uchwyt do podwieszenia płynów 79. Wózek umożliwiający schowanie całego okablowania XI. ZESTAW WYPOSAŻENIA I PODSTAWOWYCH NARZĘDZI DO ARTROSKOPII - 1 kpl. 80. Optyka artroskopowa: kąt patrzenia 30 [ ], średnica 4 [mm], długość z zakresu [cm], autoklawowalna, 81. Płaszcz artroskopowy: kompatybilny z oferowaną optyką, skośnie ścięty, z zamykanymi kranikami, kompletny, z obturatorem, Strona 8

9 82. Haczyk artroskopowy: średnica 5 [mm], długość robocza 120 [mm], długość całkowita 220 [mm], długość haczyka 3 [mm], nierozbieralny, cały metalowy z podziałką, 83. Haczyk artroskopowy: średnica 5 [mm], długość robocza 120 [mm], długość całkowita 220 [mm], długość haczyka 5 [mm], nierozbieralny, cały metalowy z podziałką, 84. Kleszcze artroskopowe: proste ząbkowane, średnica narzędzia 5,5 x 2,5 [mm], 85. Kleszcze artroskopowe: zakrzywione do góry, ząbkowane, średnica narzędzia 5,5 x 2,5 [mm], 86. Nożyczki artroskopowe: TAK proste, średnica z zakresu 7-9 [mm], Strona 9

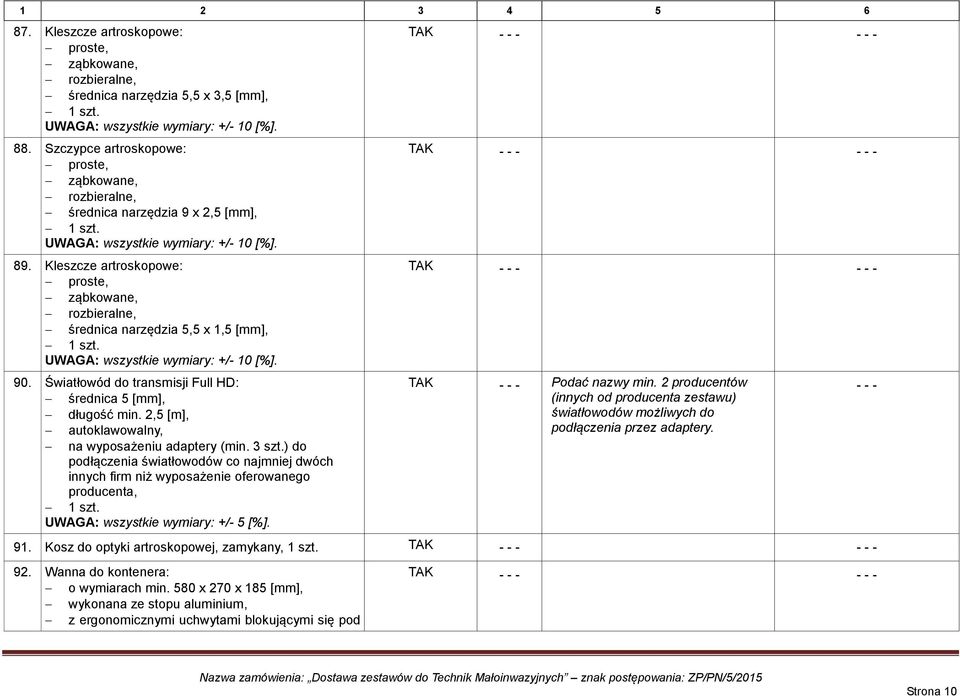

10 87. Kleszcze artroskopowe: proste, ząbkowane, średnica narzędzia 5,5 x 3,5 [mm], 88. Szczypce artroskopowe: proste, ząbkowane, średnica narzędzia 9 x 2,5 [mm], 89. Kleszcze artroskopowe: proste, ząbkowane, średnica narzędzia 5,5 x 1,5 [mm], 90. Światłowód do transmisji Full HD: średnica 5 [mm], długość min. 2,5 [m], autoklawowalny, na wyposażeniu adaptery (min. 3 szt.) do podłączenia światłowodów co najmniej dwóch innych firm niż wyposażenie oferowanego producenta, UWAGA: wszystkie wymiary: +/- 5 [%]. TAK Podać nazwy min. 2 producentów (innych od producenta zestawu) światłowodów możliwych do podłączenia przez adaptery. 91. Kosz do optyki artroskopowej, zamykany, 92. Wanna do kontenera: o wymiarach min. 580 x 270 x 185 [mm], wykonana ze stopu aluminium, z ergonomicznymi uchwytami blokującymi się pod Strona 10

11 kątem 90 [º], wyposażona w uchwyty na tabliczki identyfikacyjne po obu stronach kontenera. UWAGA: wszystkie wymiary: +/- 5 [%]. 93. Pokrywa kontenera: wykonana z termostabilnego tworzywa dostosowana do wanny kontenera (całość z wanną jako kontener bezobsługowy), 94. Kosz perforowany dla zestawu narzędzi Uprawniony przedstawiciel Wykonawcy Data:.. (pieczątka i podpis) Strona 11
