1 RX-6

2 MODU RADIOWY MICRO LINK RX-6 wersja 1.6 Ogólna charakterystyka modu³u odbiornika radiowego Micro Link RX-6. Modu³ RX-6 jest nowoczesnym odbiornikiem superheterodynowym odbieraj¹cym sygna³y radiowe z 100% modulacj¹ amplitudy,pêtl¹ fazow¹ PLL. Uk³ad pracuje na czêstotliwoœci MHZ. Odbiornik zosta³ zbudowany na uk³adzie T5744 firmy ATMEL.To rozwi¹zanie umo liwi³o zrealizowanie odbiornika czu³ego i bardzo selektywnego z pasmem poœredniej czêstotliwoœci wynosz¹cej poni ej 600 khz. Micro Link RX-6 umo liwia szybkie i proste zbudowanie urz¹dzeñ wykorzystuj¹cych radiow¹ komunikacjê jednokierunkow¹ (zasiêg do 100 m. z pilotami naszej produkcji).transmisja pomiêdzy pilotem modu³em mo e byæ ca³kowicie bezpieczna dziêki zastosowaniu systemu szyfrowanej transmisji danych KeeLoq firmy Microchip. Dodatkow¹ zalet¹ jest mo liwoœæ wgrania oprogramowania w³asnego autorstwa, co pozwala na przystosowanie modu³u do indywidualnych potrzeb Jednym z przyk³adowych zastosowañ Micro Link RX-6 jest sterownik radiowy SR-6. Na p³ytce modu³u (o rozmiarach x-20 mm i y-16 mm) umieszczono takie elementy jak: mikroprocesor firmy Microchip PIC12F629, odbiornik radiowy na uk³adzie T5744 z pêtl¹ PLL oraz 10 pinów zamocowanych na krawêdzi modu³u z rozstawem 2 mm do zamocowania na p³ytce innego urz¹dzenia i 5 otworków do zmiany oprogramowania, za pomoc¹ ICSP bez potrzeby wyjmowania modu³u RX-6 z urz¹dzenia. Oprogramowanie zawarte w module RX-6 obs³uguje maksymalnie 4 kana³y i 6 sztuk pilotów wyprodukowanych przez firmê Corado. Dla zainteresowanych firm mo emy produkowaæ zestaw: piloty i modu³y tak, aby by³y kompatybilne z dzia³aj¹cymi urz¹dzeniami lub innym oprogramowaniem. Udzielamy rocznej gwarancji na odbiornik i piloty Corado pracuj¹ce w systemie. Na zamówienie mo emy zamontowaæ dowolny inny mikroprocesor w obudowie soic np.: PIC12F675 z przetwornikiem analogowo-cyfrowym z 10 bitow¹ rozdzielczoœci¹ i pamiêci¹ EEPROM wewn¹trz lub PIC12F683. Zastosowanie Domowe systemy zabezpieczeñ. Alarmy samochodowe. Zdalne sterowanie bramami. Zdalne odczytywanie czujników np.: temperatury, ruchu, ciœnienia, itp.. Zdalne sterowanie kontrol¹ dostêpu i telemetrii. Podstawowe dane techniczne modu³u odbiornika radiowego Micro Link RX-6. Czêstotliwoœæ pracy: 433,92 MHz. Zakres temperatury poprawnej pracy: -30 /+70 C. Szerokoœci kana³u roboczego: 600 KHz. Maksymalna szybkoœæ transmisji sygna³u: 5 khz z modulacj¹ ASK (specjalne wersje do 16 khz). Napiêcie zasilania: DC = 5 V (z dok³adnoœci¹ ± 2%). Czu³oœæ odbiornika przy szybkoœæ transmisji sygna³u 2,5 khz-98 dbm: Napiêcie zasilania DC = 5 V (± 5%). Œredni pr¹d pobierany przez Micro Link RX-6 podczas pracy: 6 ma. Œredni pr¹d pobierany przez Micro Link RX-6 kiedy modu³ zosta³ wy³¹czony wejœciem Enable 10 ua. Œredni zasiêg pilotów firmy Corado przy wspó³pracy z Micro Link RX-6 (otwarta przestrzeñ, niski poziom zak³óceñ): m. Modu³ obs³uguje piloty z uk³adami: HCS200, HCS300, HCS301. Wymiary p³ytki 20 mm x16mm Modu³ radiowy RX-6 wspó³pracuje z nastêpuj¹cymi pilotami: Alien, Banan, Duet, Lider, PIS, Ring, Quartet. 1

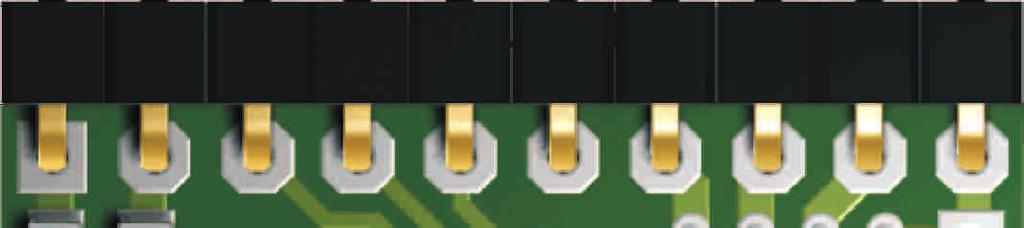

3 WYMIARY I OPIS WYPROWADZEÑ MODU U RX mm 22 mm 18.2 mm 16 mm 5V+ VPP CLK DAT GND ICSP 2 mm 79 mils 1-ANTENA 2-RSSI 3-GP3/VPP 4-GP4 5-GP5 6-VCC 7-GP2 8-GP1/CLK 9-GP0/DAT 10-VSS 0.5 mm 20 mils Programowanie 1-Antena/Enable: Pod³¹czyæ przewód zaizolowany o d³ugoœci 17,3 cm. To wyjœcie s³u y równie do wy³¹czania zasilania modu³u radiowego. Podanie na wejœciu stanu niskiego powoduje wy³¹czenie modu³u RX-3. 2-RSSI: Receive Signal Strength Indicator, wyjœcie do pomiaru poziomu sygna³u, Imax = 1 ma. 3-GP3: Wyjœcie sygna³u danych z komparatora odbiornika radiowego. 4-GP4: Port uniwersalny: pracuje jako wejœcie podczas konfiguracji, jako wyjœcie sygnalizuj¹c u ytkownikowi stan kana³u ( w³¹czony/wy³¹czony), lub stan niskiej kondycji baterii w pilocie, itp. 5- GP5: Wyjœcie z 4 kana³u 6- Vdd: Wejœcie zasilania +5 V 7- GP2: Wyjœcie z 3 kana³u 8- GP1: Wyjœcie z 2 kana³u 9- GP0: Wyjœcie z 1 kana³u 10-Vss: Wejœcie masy zasilania. System oznaczeñ modu³ów odbiornika wygl¹da nastêpuj¹co: R X - 6 SPECYFIKACJA OZNACZEÑ URZ DZENIA: Wersja oprogramowania ( DU A LITERA ) Wykonanie fizyczne ( ma³a litera ) 2

4 KONFIGURACJA MODU U RX-6 Poni szy opis konfiguracji oparty jest o program "A" podstawowej aplikacji uruchomieniowej rys.1. Rysunek 1. Podstawowa aplikacja uruchomieniowa RX R1 1K D1 KANA 1 P1 Antena U1 RX-3 VSS GP0 GP1 GP2 VCC GP5 GP4 GP3 RSSI ANTENA UWAGA: Je eli wejœcie GP4 nie zosta³o wykorzystane nale y do³¹czyæ je przez rezystor (1k - 10k) do masy R7 5.1K +5 S1 R6 510 KONFIGURACJA R2 1K R3 1K R4 1K R5 510 D2 D3 D4 D5 KANA 2 KANA 3 KANA 4 SYGNALIZACJA Wejœcie do konfiguracji systemu: 1. Wcisn¹æ i trzymaæ przycisk S1 rys.1 ( dioda LED D5 potwierdza wciœniêcie przycisku S1 ) przez min 2 sekundy do czasu, a dioda LED D2 siê zaœwieci, 2. Zwolniæ przycisk S1 ( D5 zgaœnie, natomiast dioda LED D1 mrugnie 2x ). Fakt wejœcia do konfiguracji zostanie potwierdzony rozpoczêciem mrugania D1 co 3 sekundy na 0.5 sekundy. Jednoczeœnie ta sygnalizacja oznacza, e system jest na 1 pozycji w konfiguracji. Poruszanie siê po konfiguracji: Pozycja 1 Pozycja 2 Pozycja 3 Pozycja 4 Rejestracja i usuwanie pilotów sygnalizacja: dioda LED D1 mruga 1 raz co 3 sekundy Ustawienie 1 lub 2 kana³u* w tryb bistabilny sygnalizacja: dioda LED D1 mruga 2 razy co 3 sekundy Ustawienie 1 lub 2 kana³u* w tryb monostabilny sygnalizacja: dioda LED D1 mruga 3 razy co 3 sekundy Rejestracja czasu pracy 1 lub 2 kana³u w trybie monostabilnym sygnalizacja: dioda LED D1 mruga 4 razy co 3 sekundy * Ustawnienia kana³ów 3-go i 4-go s¹ sta³e i nie podlegaj¹ konfiguracj ( ustawione fabrycznie w tryb monostabilny na 1s ) Aby przejœæ do ustawiania nastêpnej pozycji naciœnij na krótko ( oko³o 0.5 sekundy ) i zwolnij przycisk S pozycja w konfiguracji 3 4 Wyjœcie z konfiguracji systemu: Roz³¹czyæ zasilanie g³ówne na 5 sekund i ponownie je w³¹czyæ. Rejestracja pilotów: Bêd¹c na 1 pozycji w konfiguracji systemu: 1. Nacisn¹æ i przytrzymaæ dowolny przycisk w pilocie do czasu zaœwiecenia diody LED D2. 2. Je eli dioda LED D2 zaœwieci³a siê to zwolniæ przycisk w pilocie. Fakt zaœwiecenia D2 potwierdza zarejestrowanie pierwszego pilota do systemu. Rejestrowanie kolejnych pilotów odbywa siê wg powy szego opisu pocz¹wszy od punktu 1. UWAGA: Rejestracja pierwszego pilota po wejœciu do konfiguracji, spowoduje usuniêcie wszystkich istniej¹cych pilotów z pamiêci EEPROM. Przy próbie rejestracji 7 i kolejnego pilota system zasygnalizuje diod¹ LED D1 (co sekundê na 0.5 sekundy) brak mo liwoœci zarejestrowania pilotów. Ustawienie kana³u w tryb bistabilny: Aby ustawiæ kana³ 1 w tryb bistabilny nale y nacisn¹æ na krótko ( oko³o 1 sekundy) przycisk G³ówny w pilocie, co zostanie potwierdzone zaœwieceniem diody LED D2 na 1 sekundê. Analogicznie postêpujemy przy ustawianiu 2 kana³u ( przycisk Funkcyjny ), co równie zostanie zasygnalizowane diod¹ D2. Ustawienie kana³u w tryb monostabilny: Aby ustawiæ kana³ 1 w tryb monostabilny nale y nacisn¹æ na krótko ( ok. 1 sek. ) przycisk G³ówny w pilocie, co zostanie potwierdzone zaœwieceniem diody LED D2 na 1 sekundê. Analogicznie postêpujemy przy ustawianiu 2 kana³u ( przycisk Funkcyjny ), co równie zostanie zasygnalizowane diod¹ D2. Rejestracja czasu dzia³ania kana³u w trybie monostabilnym: Aby zmieniæ czas dla pierwszego kana³u nale y nacisn¹æ na krótko G³ówny przycisk pilota. Rozpoczêcie zapisu czasu zostanie potwierdzone zapaleniem diody LED D2 ( dioda ta œwieci na czas zapisu ). Je eli czas œwiecenia diody D2 zrówna³ siê z czasem, który zamierzamy ustawiæ ( np. 5 sekund ) to powtórnie nacisn¹æ na krótko ten sam przycisk pilota. Zgaszenie D2 spowoduje automatyczne zakoñczenie rejestracji czasu i zapisanie go do pamiêci EEPROM. Ponowne naciœniêcie G³ównego przycisku w pilocie spowoduje skasowanie ustawionego i odliczanie nowego czasu wed³ug powy szej procedury. Chc¹c zmieniæ czas drugiego kana³u postêpujemy analogicznie u ywaj¹c przycisku Pomocniczego. Maksymalny czas: ok. 600 sekund, rozdzielczoœæ: 0.2 sekundy. 3

5 DZIA ANIE MODU U RX-6 Sygnalizacja s³abej kondycji baterii w pilocie: Je eli podczas naciskania dowolnego przycisku w pilocie, dioda LED D5 zaœwieci 5 razy po 0,2 sekundy, to oznacza, e bateria w pilocie jest niskiej kondycji i nale y j¹ wymieniæ na now¹. Fabryczne ustawienia w konfiguracji. Poni ej przedstawiono funkcje systemu ustawione fabrycznie w klasycznej wersji urz¹dzenia. 1 kana³, tryb monostabilny na czas 1 sekundy. 2 kana³, tryb monostabilny na czas 1 sekundy. 2 piloty zarejestrowane w systemie. W trybie monostabilnym: Pilot g³ówny funkcyjny pomocniczy 2 przycisk pomocniczy ALIEN, DUET, RING W³¹cza kana³ 1 W³¹cza kana³ BANAN W³¹cza kana³ 1 W³¹cza kana³ 2 W³¹cza kana³ 3 ( LED D3 ) - LIDER, QUARTET W³¹cza kana³ 1 W³¹cza kana³ 2 W³¹cza kana³ 3 ( LED D3 ) W³¹cza kana³ 4 ( LED D4 ) W trybie bistabilnym: Pilot g³ówny funkcyjny pomocniczy 2 przycisk pomocniczy ALIEN, DUET, RING BANAN LIDER, QUARTET W³. / Wy³. kana³ 1 W³. / Wy³. kana³ 1 W³. / Wy³. kana³ 1 ** Kana³y pracuj¹ w trybie monostabilnym. W³. / Wy³. kana³ 2 W³. / Wy³. kana³ 2 W³. / Wy³. kana³ W³¹cza kana³ ** ( LED D3 ) W³¹cza kana³ 3 ** ( LED D3 ) - W³¹cza kana³ 4 ** ( LED D4 ) funkcyjny funkcyjny funkcyjny g³ówny g³ówny g³ówny pomocniczy Alien funkcyjny g³ówny g³ówny pomocniczy Duet funkcyjny 2 pomocniczy g³ówny 1 pomocniczy Ring funkcyjny 2 pomocniczy Banan Lider 4 Quartet

6 Rysunek 2. Schemat po³¹czeñ wewnêtrznych u³atwiaj¹cych przystosowanie modu³ RX-6 do innych zastosowañ, mo liwoœci za³adowania w³asnego oprogramowania, itp. 5

7 Rysunek 3. Kompletny schemat po³¹czeñ wykorzystania modu³u RX-6 jako 4 kana³owy sterownik radiowy. 6

8 Rysunek 4. Kompletny schemat po³¹czeñ wykorzystania modu³u RX-6 jako 4 kana³owy sterownik radiowy z dodatkowym wejœciem RESET ( na przyk³ad. zatrzymywanie bramy przez wy³¹cznik krañcowy). Elementy C9 i R11 nale y dobraæ tak, aby przy podaniu (na sta³e) na wejœcie sygna³u masy na kolektorze T1 pojawi³ siê wysoki impuls na czas 0,4-1sekundy. 7

9 + _ Akumulator 12V - + Podstawowy schemat pe³nego wykorzystania sterownika SR-6/4b (4 kana³y) Kana³-1 g³ówny pilota (+) 12V ak (-) Masa ak Imax = 0,3 A LED 2 kolory Kana³-2 funkcyjny pilota Imax = 0,3 A Kana³-3 pomocniczy pilota Imax = 0,3 A Imax = 0,3 A (+) (-) SR-6/4b programuj¹cy PRG Buzer Kana³-4 pomocniczy 2 pilota Imax = 0,3 A NC NO NC NO COM PK-3 COM PK-4 COM PK-1 COM PK-2 NC NO NC NO Si³owniki Centralnego Zamka WYJŒCIE 1,2,4,6,7 Imax 300 ma 12V+ Schemat wewnêtrzny konfiguracji po³¹czeñ D1 wyjœæ z sterownika "SR-6/4b D2 T1 Do elektroniki wewn¹trz systemu Masa zasilania Przyk³adowy schemat po³¹czeñ zewnêtrznych sterownika SR-6 zbudowanego przy u yciu modu³u radiowego Micro Link RX-6. 8

10 Dostêpne wersje modu³u RX-6 RX-6aA RX-6bA ( standard, piny k¹towe nieodwócone ) ( odwrócone piny k¹towe ) RX-6cA ( piny proste ) SPECYFIKACJA OZNACZEÑ URZ DZENIA: System oznaczeñ modu³ów odbiornika wygl¹da nastêpuj¹co: R X - 6 Wersja oprogramowania ( DU A LITERA ) Wykonanie fizyczne ( ma³a litera ) 9

11 Dostêpne wersje modu³u RX-6 1 mm 3.3 mm 1.5 mm 16 mm 2 mm 4 mm RX-6aA ( standard, piny k¹towe nieodwócone ) 1 mm 3.5 mm 1.5 mm 16 mm 2 mm 4 mm RX-6bA ( odwrócone piny k¹towe ) 16 mm 2 mm 3.5 mm 4 mm RX-6cA ( piny proste ) 1 mm info@corado.com.pl 10
