Istnieje takie przedsiębiorstwo, w którym zadowoleni pracownicy, tworząc doskonałe produkty budują sukces swoich klientów Andrzej Hulanicki

Transkrypt

1

2 Istnieje takie przedsiębiorstwo, w którym zadowoleni pracownicy, tworząc doskonałe produkty budują sukces swoich klientów Andrzej Hulanicki HULANICKI BEDNAREK Sp. z o.o. ul. Wyszyńskiego 2B Chełm NIP: REGON: KRS: Numer konta: BANK PEKAO SA I o/chełm tel. (+48) fax:(+48) biuro@haberenergia.pl BIURO OBSŁUGI KLIENTA kier. Artur Budziński, tel. kom a.budzinski@haberenergia.pl DZIAŁ OFERTOWANIA I SPRZEDAŻY Obudowy, usługi CNC, konstrukcje metalowe. Maciej Wnuk, tel. kom maciej.wnuk@haberenergia.pl DZIAŁ OFERTOWANIA I SPRZEDAŻY Rozdzielnice nn i SN, szynoprzewody, oferty kompleksowe. kier. Marcin Wawryniuk, tel. kom m.wawryniuk@haberenergia.pl DZIAŁ TECHNICZNEGO PRZYGOTOWANIA PRODUKCJI Projektowanie konstrukcji, uzgodnienia projektów. kier. Andrzej Hnydka, tel. kom a.hnydka@haberenegia.pl 2

3 Spis treści Opis konstrukcji 4 Klasyfikacja ochrony IP, IK 5 Obudowy naścienne HABeR-mn/1, mn/2 6 Obudowy naścienne HABeR-mn/3 7 Obudowy podtynkowe HABeR-mn/5 8 Obudowy stojące HABeR-ms/1/2 9 Obudowy stojące HABeR-ms/3 IP65 10 Obudowy stające w zabudowie szeregowej HABeR-ms/1/2 11 Obudowy stające w zabudowie szeregowej HABeR-ms/3 12 Obudowy wiszące HABeR IT 13 Obudowy stojące HABeR IT 14 Obudowy zewnętrzne wiszące HABeR-mn/3 15 Obudowy zewnętrzne stojące HABeR-ms/3 16 Obudowy pulpitowe HABeR-p/2 17 Wyposażenie opcjonalne 18 Rysunki techniczne 20 3

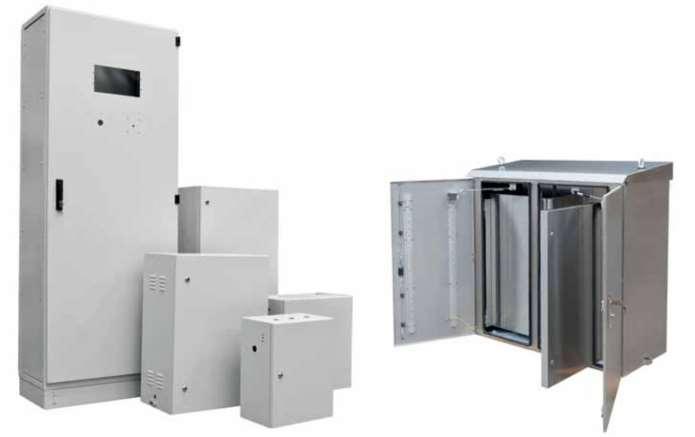

4 Opis konstrukcji Obudowy metalowe produkowane przez firmę Hulanicki Bednarek Sp. z o.o. przeznaczone są do instalacji elektrycznych zasilających, IT, automatyki oraz sterowania w przemyśle, a także znajdują powszechne zastosowania w obiektach użyteczności publicznej, pomieszczeniach usługowych oraz zakładach produkcyjnych. Dzięki autorskim rozwiązaniom zespołu projektowego powstają obudowy o solidnej, stabilnej konstrukcji. Zastosowanie najwyższej jakości materiałów oraz komponentów gwarantuje wysoką szczelność (IP 56, IP65), odporność na korozję oraz wysoką wytrzymałość mechaniczną. Montowane przez zespół doświadczonych specjalistów obudowy marki HABeR zapewniają pełną satysfakcję i zgodność z oczekiwaniami naszych klientów. Odporność na korozję naszych wyrobów potwierdziły badania w komorach solnych oraz ekstremalnych zakresach temperatur. Produkowane przez nas obudowy posiadają potwierdzone badaniami i certyfikatami rozwiązania konstrukcyjne zapewniające ochronę przed działaniem łuku elektrycznego. W wersji standardowej nasze obudowy wykonane są z blachy stalowej spawanej, oczyszczonej chemicznie i lakierowanej w kolorze RAL 7035 oraz z blachy ocynkowanej, nierdzewnej, kwasoodpornej i aluminiowej z możliwością ich malowania w dowolnym, wybranym przez Klienta kolorze. Obudowy wykonywane są w oparciu o dostarczony projekt lub na podstawie projektu przygotowanego przez nasze biuro projektowe. Normy i atesty PN-EN 62208:2006 PN-EN 60529:2003 PN-EN :2011 PN-EN :2002 PN-EN 62262:2003 Puste obudowy do rozdzielnic i sterownic niskonapięciowych - Wymagania ogólne Stopnie ochrony zapewnianej przez obudowy (Kod IP) Rozdzielnice i sterownice niskonapięciowe - Część 1: Postanowienia ogólne Badania środowiskowe Część 2-11: Próba Ka: Mgła solna Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK, IDT PN-EN 50102:2001) Budowa i wykonanie Konstrukcja spawana lub skręcana z: blachy stalowej czarnej o grubości od 1,00 do 3,00 mm lakierowanej proszkowo (paleta RAL) blachy stalowej ocynkowanej o grubości od 1,00 do 3,00 mm lakierowanej proszkowo (paleta RAL) blachy ze stali kwasoodpornej o grubości od 1,00 do 3,00 mm (opcjonalnie lakierowanej proszkowo - paleta RAL) blachy aluminiowej o grubości od 1,00 do 3,00 mm lakierowanej proszkowo (paleta RAL) w wykonaniu: naściennym stojącym: wolnostojącym, stojącym do zabudowy szeregowej Drzwi pełne, kolor lakierownia RAL7035, wytrzymałość mechaniczna IK10. Obudowy przebadane na odporność na działanie mgły solnej w IEL. Odporność sejsmiczną konstrukcji do 9 stopni w skali MSK-64 potwierdza certyfikat UA Według odrębnego zamówienia wykonujemy drzwi transparentne* oraz malowanie w dowolnym kolorze. Wykonujemy również zlecenia indywidualne i nietypowe po wcześniejszym potwierdzeniu warunków i możliwości realizacji przez Biuro Obsługi Klienta *dla drzwi transparentnych IK wynosi 08 Warunki eksploatacji obudów Temperatura otoczenia: nie większa niż C średnia wartość w ciągu doby C najniższa długotrwała C Wilgotność względna powietrza przy temperaturze C max 50% Atmosfera wolna od pyłów chemicznie agresywnych i przewodzących par i gazów. 4

5 Klasyfikacja ochrony IP Stopień ochrony obudowy określany jest przez klasyfikację IP. W klasyfikacji tej występują dwie cyfry, które określają stopień ochrony przed ciałami stałymi oraz przed cieczami. Przykładowy zapis kodu: IP 54, gdzie pierwsza cyfra charakterystyczna: 5 ograniczona ochrona przed dostępem pyłu, druga cyfra charakterystyczna: 4 ochrona przed rozpylona wodą padającą ze wszystkich kierunków, dopuszczalny ograniczony wpływ wody. PIERWSZA CYFRA ochrona przed ciałami stałymi DRUGA CYFRA ochrona przed cieczami IP Test IP Test 0 Brak ochrony 0 Brak ochrony ochrona przed ciałami stałymi o średn. >50 mm (np. ręka) ochrona przed ciałami stałymi o średn. >12 mm (np. palec) ochrona przed ciałami stałymi o średn. >2,5 mm (np. narzędzia, drut) 3 ochrona przed ciałami stałymi o średn. >1 mm (np. narzędzia, drut) ograniczona ochrona przed dostępem pyłu 6 całkowita ochrona przed dostępem pyłu ochrona przed pionowo spadającymi kroplami ochrona przed bezpośrednim natryskiem wody pod kątem do 15 od pionu ochrona przed bezpośrednim natryskiem wody pod kątem do 60 od pionu ochrona przed rozpylona wodą padającą ze wszystkich kierunków, dopuszczalny ograniczony wpływ wody ochrona przed strugami wody o niskim ciśnieniu padającymi ze wszystkich kierunków, dopuszczalny ograniczony wpływ wody ochrona przed silnymi strugami wody padającymi ze wszystkich kierunków, dopuszczalny ograniczony wpływ wody Klasyfikacja ochrony IK Kod IP (Internal Protection) - system kodowego oznaczania stopni ochrony. Nowy standard europejski EN wprowadził klasyfikację wytrzymałości mechanicznej IK. Sprawdzanie wykonano według PN-EN 62262:3003, p.6. Przykłady kodu IK: IK 08 - wytrzymywana energia uderzenia 5 J IK 10 - wytrzymywana energia uderzenia 20 J Prosty sposób konfiguracji i zamawiania Ustalenie symbolu zamówieniowego według poniższego wzoru: rodzaj obudowy (wisząca, podtynkowa, stojąca, stojąca szeregowa, IT wisząca, IT stojąca) stopień szczelności IP wymiary (wysokość, szerokość, głębokość z drzwiami) wyposażenie (wkład modułowy, płyta montażowa) wyposażenie dodatkowe Każde zamówienie traktowane jest indywidualnie i wyceniane na podstawie Państwa informacji. Zamówienia wymagające projektowania są na bieżąco uzgadniane przez nasz dział przygotowania produkcji. Ostateczna wersja projektu dostarczana jest do zamawiającego do akceptacji przed przekazaniem projektu do produkcji. Istotna uwaga - całość otworowania wykonywana jest w ramach zamówienia i nie ma wpływu na koszt wykonania. Zamówienia z załączonym projektem, po weryfikacji projektu przez konstruktorów, są kierowane do produkcji. Zamówienia oraz zapytania ofertowe proszę kierować na adres: biuro@haberenergia.pl 5

6 Obudowy naścienne HABeR-mn/1; mn/2 IP54/55 Konstrukcja: korpus spawany z blachy stalowej drzwi pojedyncze prawostronne lub lewostronne powyżej szerokości 1000 mm drzwi podwójne zawiasy pozwalające na kąt otwarcia 120 stopni Wyposażenie: płyta montażowa lub wkład modułowy niklowany zamek M22 z wkładką D5 przepust kablowy: metalowe dekle lub otworowanie pod dławiki PG lokalizacja przepustów: góra lub dół korpusu przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość Szerokość Głębokość drzwi Wymiary płyty montażowej modułów I 340x340 2x I 340x540 2x I 340x740 2x I 540x340 3x I 540x540 3x I 540x740 3x II 540x1140 3x I 540x940 3x I 740x340 4x I 740x540 4x I 740x740 4x I 940x540 6x I 940x740 6x I 940x940 6x II 940x1140 6x I 1140x540 7x I 1140x740 7x I 1140x940 7x48 6

7 Obudowy naścienne HABeR-mn/3 IP65 Konstrukcja: korpus spawany z blachy stalowej drzwi pojedyncze prawostronne lub lewostronne powyżej szerokości 1000 mm drzwi podwójne zawiasy pozwalające na kąt otwarcia 120 stopni Wyposażenie: płyta montażowa lub wkład modułowy zamek z trójpunktowym ryglowaniem przepust kablowy: otworowanie pod dławiki PG lokalizacja przepustów: góra lub dół korpusu przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość Szerokość Głębokość drzwi Wymiary płyty montażowej modułów I 340x340 2x I 340x540 2x I 340x740 2x I 540x340 3x I 540x540 3x I 540x740 3x II 540x1140 3x I 540x940 3x I 740x340 4x I 740x540 4x I 740x740 4x I 940x540 6x I 940x740 6x I 940x940 6x II 940x1140 6x I 1140x540 7x I 1140x740 7x I 1140x940 7x48 7

8 Obudowy podtynkowe HABeR-mn/5 IP44 Konstrukcja: korpus spawany z blachy stalowej drzwi pełne prawostronne lub lewostronne powyżej szerokości 1000 mm drzwi podwójne zawiasy pozwalające na kąt otwarcia 120 stopni ramka zewnętrzna Wyposażenie: płyta montażowa lub wkład modułowy niklowany zamek M22 z wkładką D5 przepust kablowy: perforowane miejsca do wyłamania lokalizacja przepustów: góra lub dół korpusu przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość Szerokość Głębokość drzwi Wymiary płyty montażowej modułów I 340x340 2x I 340x540 2x I 340x740 2x I 540x340 3x I 540x540 3x I 540x740 3x II 540x1140 3x I 540x940 3x I 740x340 4x I 740x540 4x I 740x740 4x I 940x540 6x I 940x740 6x I 940x940 6x II 940x1140 6x I 1140x540 7x I 1140x740 7x I 1140x940 7x48 8

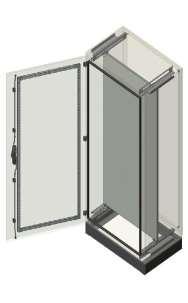

9 Obudowy stojące HABeR-ms/1/2 IP54/55 Konstrukcja: korpus spawany z blachy stalowej odkręcane ściany drzwi pełne prawostronne lub lewostronne powyżej szerokości 1000 mm drzwi podwójne zawiasy pozwalające na kąt otwarcia 120 stopni cokół metalowy o wysokości 100 mm Wyposażenie: płyta montażowa z blachy galwanizowanej o grubości 2 mm lub wkład modułowy: zestaw szyn TS i maskownic do zabudowy aparatów modułowych wykonany z blachy stalowej lakierowanej niklowany zamek M22 z wkładką D5 lub ryglowany trójpunktowo przepusty kablowe: metalowe dekle, otworowanie pod dławiki PG lokalizacja przepustów: góra i dół korpusu przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość Szerokość Głębokość drzwi Wymiary płyty montażowej modułów I 1670X320 11x I 1670X320 11x I 1670X320 11x I 1670X520 11x I 1670X520 11x24 1 I 1670X520 11x I 1670X720 11x I 1670X720 11x36 1 I 1670X720 11x I 1870X320 12x I 1870X320 12x I 1870X520 12x I 1870X520 12x I 1870X520 12x I 1870X720 12x I 1870X720 12x I 1870X720 12x I 1870X720 12x I 1870X920 12x I 1870X920 12x I 1870X920 12x II 1870X x II 1870X x II 1870X x60 9

10 Obudowy stojące HABeR-ms/3 IP65 Konstrukcja: korpus spawany z blachy stalowej drzwi pełne prawostronne lub lewostronne powyżej szerokość 1000 mm drzwi podwójne zawiasy pozwalające na kąt otwarcia 180 stopni cokół metalowy o wysokości 100 mm Wyposażenie: płyta montażowa z blachy galwanizowanej o grubości 2 mm lub wkład modułowy: zestaw szyn TS i maskownic do zabudowy aparatów modułowych wykonany z blachy stalowej lakierowanej przepusty kablowe: otworowanie pod dławiki PG, dekle typu MLC zamek ryglowany trójpunktowo przepusty kablowe: dekle typu MLC lub otworowanie pod dławiki PG lokalizacja przepustów: góra lub dół korpusu przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość Szerokość Głębokość drzwi Wymiary płyty montażowej modułów I 1630X330 11x I 1630X330 11x I 1630X330 11x I 1630X530 11x I 1630X530 11x24 1 I 1630X530 11x I 1630X730 11x I 1630X730 11x36 1 I 1630X730 11x I 1830X330 12x I 1830X330 12x I 1830X530 12x I 1830X530 12x I 1830X530 12x I 1830X730 12x I 1830X730 12x I 1830X730 12x I 1830X730 12x I 1830X930 12x I 1830X930 12x I 1830X930 12x II 1830X x II 1830X x II 1830X x60 10

11 Obudowy stojące w zabudowie szeregowej HABeR-ms/1/2 IP54/55 Konstrukcja: korpus spawany z blachy stalowej odkręcane ściany drzwi pojedyncze prawostronne lub lewostronne powyżej szerokości 1000 mm drzwi podwójne zawiasy pozwalające na kąt otwarcia 120 stopni cokół metalowy o wysokości 100 mm Wyposażenie: płyta montażowa lub wkład modułowy płyta montażowa z blachy galwanizowanej o grubości 2 mm wkład modułowy: zestaw szyn TS i maskownic do zabudowy aparatów modułowych wykonany z blachy stalowej lakierowanej przepusty kablowe: metalowe dekle, dekle typu LMC niklowany zamek M22 z wkładką D5 lub zamek z trójpunktowym ryglowaniem lokalizacja przepustów: góra i dół korpusu przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość Szerokość Głębokość drzwi Wymiary płyty montażowej modułów I 1670X320 11x I 1670X320 11x I 1670X320 11x I 1670X520 11x I 1670X520 11x24 1 I 1670X520 11x I 1670X720 11x I 1670X720 11x36 1 I 1670X720 11x I 1870X320 12x I 1870X320 12x I 1870X520 12x I 1870X520 12x I 1870X520 12x I 1870X720 12x I 1870X720 12x I 1870X720 12x I 1870X720 12x I 1870X920 12x I 1870X920 12x I 1870X920 12x II 1870X x II 1870X x II 1870X x60 11

12 Obudowy stojące w zabudowie szeregowej HABeR-ms/3 IP65 Konstrukcja: korpus spawany z blachy stalowej drzwi pojedyncze prawostronne powyżej szerokości 1000 mm drzwi podwójne przy drzwiach podwójnych szpros przykręcany do korpusu zawiasy pozwalające na kąt otwarcia 180 stopni cokół metalowy o wysokości 100 mm Wyposażenie: płyta montażowa z blachy galwanizowanej o grubości 2 mm lub wkład modułowy: zestaw szyn TS i maskownic do zabudowy aparatów modułowych wykonany z blachy stalowej lakierowanej przepusty kablowe: otworowanie pod dławiki PG, dekle typu LMC lokalizacja przepustów: góra i dół korpusu zamek typu M22-D5 lub zamek z trójpunktowym ryglowaniem przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość Szerokość Głębokość drzwi Wymiary płyty montażowej modułów I 1630X330 11x I 1630X330 11x I 1630X330 11x I 1630X530 11x I 1630X530 11x24 1 I 1630X530 11x I 1630X730 11x I 1630X730 11x36 1 I 1630X730 11x I 1830X330 12x I 1830X330 12x I 1830X530 12x I 1830X530 12x I 1830X530 12x I 1830X730 12x I 1830X730 12x I 1830X730 12x I 1830X730 12x I 1830X930 12x I 1830X930 12x I 1830X930 12x II 1830X x II 1830X x II 1830X x60 12

13 Obudowy wiszące HABeR-IT IP20 Konstrukcja: korpus spawany z blachy stalowej drzwi pojedyncze prawostronne lub lewostronne zawiasy pozwalające na kąt otwarcia 120 stopni Wyposażenie: niklowany zamek M22 z wkładką D5 gąbkowy przepust kablowy lub metalowe dekle lokalizacja przepustu: góra lub dół korpusu przewód uziemiający lub rama RACK 19 wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość (U) Szerokość Głębokość

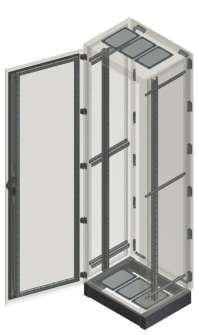

14 Obudowy stojące HABeR-IT IP20 Konstrukcja: skręcany korpus szkieletowy odkręcane ściany drzwi pojedyncze prawostronne lub lewostronne od 1000 mm drzwi podwójne zawiasy pozwalające na kąt otwarcia 120 stopni cokół metalowy o wysokości 100 mm Wyposażenie: przewód uziemiający lub rama RACK 19 zamek typu M22-D5 lub zamek z trójpunktowym ryglowaniem przepusty kablowe: przepust gąbkowy, metalowe dekle l ub otworowanie pod dławiki PG lokalizacja przepustów: góra i dół korpusu wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość (U) Szerokość Głębokość

15 Obudowy zewnętrzne wiszące HABeR-mn/3 IP65 Konstrukcja: korpus spawany z blachy galwanizowanej o grubości 2 mm drzwi pojedyncze prawostronne lub lewostronne powyżej szerokości 1000 mm drzwi podwójne przy drzwiach podwójnych szpros przykręcany do korpusu zawiasy pozwalające na kąt otwarcia 180 stopni dach przykręcany Wyposażenie: płyta montażowa lub wkład modułowy płyta montażowa z blachy galwanizowanej o grubości 2 mm wkład modułowy: zestaw szyn TS i maskownic do zabudowy aparatów modułowych wykonany z blachy stalowej lakierowanej brak przepustów kablowych zamki M22 z wkładką D5 przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość Szerokość Głębokość drzwi Wymiary płyty montażowej modułów I 340x340 2x I 340x540 2x I 340x740 2x I 540x340 3x I 540x540 3x I 540x740 3x II 540x1140 3x I 540x940 3x I 740x340 4x I 740x540 4x I 740x740 4x I 940x540 6x I 940x740 6x I 940x940 6x II 940x1140 6x I 1140x540 7x I 1140x740 7x I 1140x940 7x48 15

16 Obudowy zewnętrzne stojące HABeR-ms/3 IP65 Konstrukcja: korpus spawany z blachy stalowej drzwi pojedyncze prawostronne lub lewostronne powyżej szerokości 1000 mm drzwi podwójne przy drzwiach podwójnych szpros przykręcany do korpusu zawiasy pozwalające na kąt otwarcia 180 stopni dach przykręcany cokół o wysokości 100 mm Wyposażenie: płyta montażowa z blachy galwanizowanej o grubości 2 mm lub wkład modułowy: zestaw szyn TS i maskownic do zabudowy aparatów modułowych wykonany z blachy stalowej lakierowanej przepusty kablowe: otworowanie pod dławiki PG zamek z trójpunktowym ryglowaniem przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta Wysokość Szerokość Głębokość drzwi Wymiary płyty montażowej modułów I 1630X330 11x I 1630X330 11x I 1630X330 11x I 1630X530 11x I 1630X530 11x24 1 I 1630X530 11x I 1630X730 11x I 1630X730 11x36 1 I 1630X730 11x I 1830X330 12x I 1830X330 12x I 1830X530 12x I 1830X530 12x I 1830X530 12x I 1830X730 12x I 1830X730 12x I 1830X730 12x I 1830X730 12x I 1830X930 12x I 1830X930 12x I 1830X930 12x II 1830X x II 1830X x II 1830X x60 16

17 Obudowy pulpitowe HABeR-p/2 IP54/55 Konstrukcja: korpus spawany z blachy stalowej drzwi pojedyncze lub podwójne zawiasy pozwalające na kąt otwarcia 120 stopni cokół o wysokości 100 mm Wyposażenie: płyta montażowa z blachy galwanizowanej o grubości 2 mm lub wkład modułowy: zestaw szyn TS i maskownic do zabudowy aparatów modułowych wykonany z blachy stalowej lakierowanej przepusty kablowe: metalowe dekle lub przepusty LMC lokalizacja przepustów: według indywidualnego uzgodnienia zamek M22 z wkładką D5 przewód uziemiający wyposażenie opcjonalne zgodnie z tabelami na stronach Inne konfiguracje i rozwiązania techniczne według oddzielnej oferty po konsultacji z Biurem Obsługi Klienta 17

18 Wyposażenie opcjonalne Drzwi transparentne do /55 65 Drzwi wewnętrzne do /55 65 Kratka wentylacyjna do /55 Wentylator do /55 Cokół z blachy profilowanej do /55 65 Przepust gąbkowy do 42 Zamek M22-D5 do /55 65 Zamek M22-T9 do /55 65 Zamek M22-DW do /

19 Cokół z kątownika hutniczego Kieszeń na dokumentację Sprężyna gazowa do /55 65 do /55 65 do /55 65 Ogranicznik do /55 65 Przepust z blachy galwanizowanej Przepust z blachy kwasoodpornej do /55 65 do /55 Przepust gumowy LMC Maskownica modułowa do /55 65 do /55 65 Dławiki PG do /

20 Rysunki techniczne Wymiary maskownic i płyt montażowych Wymiary kołnierza obudowy 20

21 Drzwi transparentne wymiary przeszklenia 21

22 22

23 23

24 Hulanicki Bednarek Sp. z o.o. ul. Wyszyńskiego 2b, Chełm tel. (+48) fax (+48) biuro@haberenergia.pl Biura handlowe: Region Centrum Biuro techniczno-handlowe kom. (+48) warszawa@haberenergia.pl Region Południe Biuro techniczno-handlowe kom. (+48) krakow@haberenergia.pl Region Wschód kom. (+48) biuro@haberenergia.pl Serwis tel. (+48) w. 17 kom. (+48) serwis@haberenergia.pl edycja
