Instrukcja doboru przemienników częstotliwości średniego napięcia PowerFlex. Znakomite osiągi. Elastyczne sterowanie.

Transkrypt

1 Instrukcja doboru przemienników częstotliwości średniego napięcia PowerFlex Znakomite osiągi. Elastyczne sterowanie.

2

3 Przemienniki częstotliwości średniego napięcia PowerFlex Instrukcja doboru Zwiększ produktywność dzięki przemiennikom częstotliwości średniego napięcia PowerFlex... 2 Przemienniki częstotliwości średniego napięcia PowerFlex w skrócie... 6 Dobór przemiennika PowerFlex Dobór przemiennika PowerFlex

4 Znakomite osiągi. Elastyczne sterowanie. Przemienniki częstotliwości średniego napięcia PowerFlex Zwiększ produktywność dzięki przemiennikom częstotliwości średniego napięcia PowerFlex Przemienniki średniego napięcia Allen-Bradley PowerFlex firmy Rockwell Automation zyskały ogólnoświatową reputację jako skuteczne i niezawodne urządzenia do sterowania silników w najbardziej wymagających zastosowaniach w przemyśle. Rozumiemy wyzwania związane ze zwiększaniem produkcji przy jednoczesnym utrzymaniu niskich kosztów operacyjnych utrzymania. Dlatego oferta przemienników częstotliwości średniego napięcia PowerFlex została przygotowana z myślą o wspomaganiu optymalizacji produkcji. Od solidnego sprzętu zawierającego niewielką liczbę części przez konstrukcję umożliwiającą szybką konserwację aż po opcje komunikacji dla bezproblemowej integracji z układem sterowania przemienniki średniego napięcia PowerFlex stanowią rozwiązanie ułatwiające optymalizację procesu produkcji, zwiększenie zysków i obniżenie kosztów. Kluczem do produktywności jest dostęp do cennych informacji uzyskiwanych z systemów. Wyższa jakość informacji wiąże się z lepszą dostępnością zasobów, mniejszym zużyciem energii i kosztami konserwacji oraz ochroną pracowników i zasobów zwiększając w rezultacie zwrot z dokonanej inwestycji i rzeczywiste oszczędności. Aktualnie rodzina naszych przemienników średniego napięcia PowerFlex umożliwia uzyskiwanie osiągów wymaganych w Twoim zastosowaniu w jeszcze bardziej elastyczny sposób. Przemiennik częstotliwości średniego napięcia PowerFlex 7000 wyróżnia się lepszymi osiągami i dodatkowymi funkcjami bezpieczeństwa, które mają za zadanie spełnić zmieniające się potrzeby klientów. Linia przemienników częstotliwości średniego napięcia PowerFlex 7000 jest opracowana tak, aby spełnić wiele różnych potrzeb i konfiguracji silników synchronicznych lub indukcyjnych stosowanych w przemyśle ciężkim, działających pod napięciem od 2,4 kv do 6,6 kv i przy prądzie silnika do 720 A. Wysokie osiągi, praca odzyskowa, bezpieczeństwo i niezawodne funkcje komunikacji ułatwiają właściwe wykorzystanie zasobów i obniżenie ryzyka w krytycznych aplikacjach: od morskich platform wiertniczych, rurociągów gazu ziemnego i ropy naftowej przez wytwarzanie energii, kopalnie, oczyszczalnie wody/ścieków aż po zastosowania morskie i wiele innych. Przemienniki PowerFlex 7000 oferują konfiguracje i opcje sterowania, takie jak Active Front End (AFE) z technologią Direct-to-Drive oraz wysokowydajne sterowanie momentem dla zastosowań, w których wymagane są wysokie osiągi. Dodatkowo opcja bezpiecznego wyłączania momentu wraz z przemiennikiem PowerFlex 7000 stanowi kompletne rozwiązanie dla krytycznych zasobów. Przemiennik częstotliwości średniego napięcia PowerFlex 6000 został dodany do asortymentu produktów z myślą o zastosowaniach, w których użytkownicy skupiają się na prostych, łatwych w użyciu i ekonomicznych urządzeniach. Przemiennik PowerFlex 6000 spełnia wymagania zastosowań związanych ze sterowaniem z regulacją prędkości silnikami o napięciu od 2,4 kv do 10 kv. Te łatwe w eksploatacji przemienniki są przeznaczone głównie do zastosowań o zmiennym momencie, takich jak proste, wolnostojące pompy i wentylatory odśrodkowe. Niezależnie od miejsca użytkowania i poziomu skomplikowania, przemienniki średniego napięcia PowerFlex stanowią optymalne rozwiązanie. Powierz swoje najważniejsze aplikacje liderowi branży Rockwell Automation, największa na świecie firma zajmująca się automatyką i informatyką przemysłową, od ponad osiemdziesięciu lat rozwija wiodącą technologię sterowania silnikami średniego napięcia. Ponad dziesięć lat temu (2005) wprowadziliśmy pierwsze w branży rozwiązanie beztransformatorowe Active Front End (AFE) dla przemienników średniego napięcia. Ciągłe udoskonalenia i bogate doświadczenie w zakresie technologii Direct-to-Drive umożliwiły nam zdystansowanie konkurencji i ograniczenie nieprzewidywalnych zagrożeń w krytycznych aplikacjach naszych klientów. Oprócz naszej rodziny przemienników w ofercie średnionapięciowych rozwiązań firmy Rockwell Automation znajdują się układy rozruchowe silników, układy miękkiego rozruchu (softstartery) oraz przekaźniki zabezpieczeniowe silników. Opracowujemy i dostarczamy kompletne rozwiązania w zakresie zasilania i sterowania, dostosowane do specyfikacji klienta. 2

5 Energy (kw) Oszczędność energii Ciągły rozwój globalnej gospodarki napotyka na ograniczenia wynikające z rosnącego zapotrzebowania na energię i dostępnych mocy wytwórczych energii. Inteligentne i efektywne wykorzystanie energii ma istotne znaczenie dla stabilnego wzrostu gospodarczego i poprawy środowiska naturalnego. W wielu gałęziach przemysłu ciężkiego największe zużycie prądu występuje w systemach z silnikami średniego napięcia. Wykorzystanie przemienników częstotliwości w tych zastosowaniach może pomóc w zmniejszeniu poboru mocy i kosztów energii oraz znacząco poprawić sterowanie procesem i dostępność informacji w całej firmie. Skorzysta na tym również środowisko naturalne, gdyż mniejsze zużycie energii przyczynia się do obniżenia emisji dwutlenku węgla oraz innych zanieczyszczeń przez elektrownie. Jako jeden z wiodących światowych dostawców przemienników częstotliwości średniego napięcia Rockwell Automation oferuje pomoc we wdrażaniu tych rozwiązań. Energy Savings (kw) valve or damper Process Flow drive Niższe Harmoniczne i Wyższa Jakość Zasilania Przemienniki częstotliwości średniego napięcia PowerFlex zapewniają elastyczność rozwiązań problemu sieciowych składowych harmonicznych. Przemiennik PowerFlex 7000 jest wyposażony w prostownik w technologii AFE (Active Front End) z pojedynczym mostkiem prostowniczym, co zapewnia minimalizację liczby komponentów i stopnia złożoności urządzenia przy jednoczesnym ograniczeniu zakłóceń harmonicznych z sieci oraz poprawie jakości zasilania. W przemienniku PowerFlex 6000 wykorzystano topologię przekształtnika kaskadowego typu H (CHB). Topologia ta stanowi połączenie zintegrowanego transformatora separacyjnego z przesunięciem fazy z podłączonymi szeregowo w każdej fazie modułami zasilania Obie linie przemienników częstotliwości zapewniają niski poziom wejściowych harmonicznych i współczynnik mocy zbliżony do jedności. Wykorzystaj zalety przebiegu napięcia korzystnego dla silników Przyjazne dla silników przebiegi czasowe napięcia to cecha wyróżniająca przemienniki średniego napięcia marki Allen-Bradley od chwili ich wprowadzenia w 1989 r. Wszystkie przemienniki średniego napięcia PowerFlex są kompatybilne ze standardowymi silnikami bez obniżania wartości znamionowych i konieczności stosowania silników dedykowanych do pracy z falownikiem. Konfiguracje przemienników PowerFlex cechuje przebieg prądu i napięcia wyjściowego zbliżony do sinusoidy w całym zakresie prędkości i obciążenia. Ograniczenie do minimum stresu napięciowego i nagrzewania się izolacji silnika Schemat przełączania oparty na modulacji szerokości impulsu (PWM) ogranicza składowe harmoniczne docierające do silnika, szczególnie przy niższych częstotliwościach pracy. Pozwala to ograniczyć do minimum zjawiska nagrzewania się izolacji silnika lub obciążeń izolacji silnika w porównaniu z pracą przy stałej prędkości. Cicha i płynna praca silnika Z uwagi na jakość przebiegów czasowych napięcia i prądu, optymalną równowagę napięcia oraz obniżoną prędkość przemienniki średniego napięcia PowerFlex umożliwiają osiągnięcie niższego poziomu hałasu przy sterowaniu silnikiem niż w przypadku rozruszników sieciowych. 3

6 Znakomite osiągi. Elastyczne sterowanie. Optymalizacja rozwiązania dzięki kompleksowym testom i szkoleniom Wybierając przemiennik średniego napięcia PowerFlex możesz mieć pewność, że został on dokładnie sprawdzony przez dostarczeniem do Twojego zakładu. Firma Rockwell Automation prowadzi próby obciążeniowe przemienników średniego napięcia z silnikami na średnie napięcie, w które wyposażone są stanowiska testowe w naszych zakładach produkcyjnych. Badania te umożliwiają symulację dwóch profilów obciążenia: Moment stały zastosowania z przenośnikami, wyciągami, młynami, sprężarkami tłokowymi itp. Moment zmienny zastosowania z pompami, wentylatorami, sprężarkami odśrodkowymi itp. Możemy również realizować badania łączone przemienników i silników klienta oraz testować duże transformatory z systemami przemienników. Ponadto, w naszych obiektach badawczych są prowadzone sesje szkoleniowe o wszechstronnym profilu, ukierunkowane na programowanie oraz bezpieczne użytkowanie i konserwowanie przemienników PowerFlex. Globalna pomoc techniczna na miejscu Firma Rockwell Automation produkuje przemienniki na średnie napięcie PowerFlex z zakładach na całym świecie w Azji, Europie, Ameryce Łacińskiej i Ameryce Północnej. Dzięki temu zapewniamy krótszy termin dostawy i mniejsze koszty transportu, obniżając łączne całkowite koszty Zabezpiecz swoją inwestycję Wykorzystanie naszej globalnej sieci ośrodków wsparcia technicznego i ekspertów branżowych zapewnia pomoc w zabezpieczeniu procesu inwestycyjnego. Bieżący dostęp do naszej globalnej sieci zasobów i inżynierów wsparcia technicznego oraz usług realizowanych na miejscu u klienta, stanowią uzupełnienie jego zasobów dedykowanych do obsługi i konserwacji posiadanych urządzeń oraz zapewnia ciągłość pracy zakładu. Aby spełnić potrzeby klientów na całym świecie, prowadzimy obiekty badawcze w: Cambridge (Kanada), Harbin (Chiny), Jundiai (Brazylia), Katowice (Polska). 4

7 Maksymalizuj bezawaryjny czas pracy dzięki usłudze Virtual Support Engineer Utrzymanie sprawności posiadanego systemu ma fundamentalne znaczenie. Z tego względu oferujemy usługę Virtual Support Engineer. W ramach tej usługi inżynierowie wsparcia technicznego firmy Rockwell Automation aktywnie monitorują najistotniejsze parametry działania przemienników zdalnie, w bezpieczny sposób. W przypadku wystąpienia awarii, ostrzeżenia lub wykroczenia poza zdefiniowane tolerancje zostanie natychmiast wysłane powiadomienie za pośrednictwem poczty elektronicznej lub SMS. Ponadto dane systemowe i analityczne są dostępne w sieci, z uwzględnieniem urządzeń mobilnych. To skalowalne, ekonomiczne rozwiązanie zapewnia wsparcie na oczekiwanym poziomie i cechuje się prostą oraz bezpieczną komunikacją jednokierunkową przy użyciu standardowego połączenia internetowego. Program zdalnego monitorowania i ostrzegania Gwarantowany czas reakcji inżynierów zdalnego wsparcia technicznego Rockwell Automation Natychmiastowe powiadomienie o wystąpieniu problemu przez inżyniera Rockwell Automation em lub SMSem Gromadzenie i analiza danych Dostęp do danych i analiz w Internecie, również za pomocą urządzeń mobilnych (iphone, ipad i urządzenia z systemem Android) Podgląd danych alarmów i analiz, stanów, czasu pracy oraz kolejek ostrzeżeń/błędów za pomocą jednego portalu Widok wielu układów lub lokalizacji w jednym portalu Prosta i bezpieczna komunikacja Protokół Secure Socket Layer (SSL) za pośrednictwem standardowego połączenia internetowego Bezpieczne połączenie bez transferu pakietów przychodzących Skalowalne, ekonomiczne rozwiązanie Interfejs konfigurowalny zdalnie Wybór opcji wsparcia w zależności od potrzeb klienta 5

8 PowerFlex 6000 PowerFlex 7000 PRZEMIENNIKI POWERFLEX Opis Chłodzenie powietrzem Chłodzenie powietrzem Chłodzenie cieczą Zakres mocy znamionowej przy 2,3/2,4 kv Zakres mocy znamionowej przy 3 kv Zakres mocy znamionowej przy 3,3 kv Zakres mocy znamionowej przy 4/4,16 kv Zakres mocy znamionowej przy 6 kv Zakres mocy znamionowej przy 6,3 kv Zakres mocy znamionowej przy 6,6 kv Zakres mocy znamionowej przy 10 kv (UL/CSA) kw kw (IEC) kw (IEC) kw kw (IEC) kw (UL/CSA) kw (IEC) kw (UL/CSA) kw kw kw (UL/CSA) kw (IEC) kw (UL/CSA) kw kw kw (IEC) kw Typ silnika Silnik indukcyjny Silnik indukcyjny lub synchroniczny Znamionowe napięcie wejściowe Tolerancja napięcia wejściowego (IEC): 3 kv, 3,3 kv, 4,16 kv, 6 kv, 6,6 kv, 10 kv (UL/CSA): 2,4 kv, 4,16 kv, 6,6 kv, 6,9 kv 2,4 kv, 3,3 kv, 4,16 kv, 6,6 kv 4,16 kv, 6,6 kv ±10% wart. nominalnej ±10% wart. nominalnej Zapad napięcia wejściowego -20% wart. nominalnej, czas trwania 60 s -30% wart. nominalnej, ciągły, z obniżaniem wartości znamionowych Częstotliwość wejściowa 50/60 Hz, ± 5% 50/60 Hz, ± 5% Współczynnik mocy wejściowej > 0,95 > 0,95 (prostownik AFE) Wejściowe urządzenie impedancyjne Wielofazowy transformator separacyjny Dławik sieciowy (Direct-to-Drive, AFE), transformator separacyjny (AFE) lub wielofazowy transformator separacyjny (18-pulsowy) Sprawność przemiennika > 96%* > 97,5% (Direct-to-Drive AFE), > 98% (18-pulsowy) Poziom hałasu przemiennika < 80 db (A) < 85 db (A) Napięcie wyjściowe Przeciążalność Konfiguracje prostownika /2400 V, V, V, /4160 V, V, V, V, V 120% przeciążenia przez 1 minutę co 10 minut 18-pulsowa, 24-pulsowa, 36-pulsowa, 54-pulsowa V, V, V, V V, V 110% przeciążenia przez 1 minutę co 10 minut (normalne warunki pracy / obciążenie o zmiennym momencie) 150% przeciążenia przez 1 minutę co 10 minut (ciężkie warunki pracy / obciążenie o stałym momencie) Direct-to-Drive (prostownik AFE bez transformatora) AFE z odrębnym transformatorem separacyjnym AFE ze zintegrowanym transformatorem 18-pulsowy z odrębnym transformatorem separacyjnym Direct-to-Drive (prostownik AFE bez transformatora) AFE z odrębnym transformatorem separacyjnym 18-pulsowy z odrębnym transformatorem separacyjnym Przełącznik prostownika Diody SGCT (prostownik AFE), SCR (18-pulsowy) Konfiguracja falownika Moduły mocy z modulacją szerokości impulsu (PWM) Moduły mocy z modulacją szerokości impulsu (PWM) Przełącznik falownika IGBT SGCT THD prądu wyjściowego (1. 49.) < 5% < 5% Przebiegi wyjściowe do silnika Przebiegi prądu i napięcia zbliżone do sinusoidy Przebiegi prądu i napięcia zbliżone do sinusoidy 6

9 PowerFlex 6000 PowerFlex 7000 PRZEMIENNIKI POWERFLEX Chłodzenie powietrzem Chłodzenie powietrzem Chłodzenie cieczą Odłączenie średniego napięcia Światłowody Światłowody Metoda sterowania V/Hz Regulacja prędkości 0.1% Zakres częstotliwości wyjściowej Czas zwalniania/ przyspieszania 0, Hz Bezpośrednie cyfrowe sterowanie wektorowe bezczujnikowe Pełne sterowanie wektorowe bezczujnikowe ze sprzężeniem zwrotnym enkodera (opcjonalne) 0,1% bez sprzężenia zwrotnego enkodera 0,01 0,02% ze sprzężeniem zwrotnym enkodera 0, Hz (standardowo) 0, Hz (opcjonalnie) s s Funkcja startu w biegu Tak Tak Hamowanie silnika z odzyskiem energii Nie Tak Interfejs operatora Kolorowy ekran dotykowy 7 WinCE Kolorowy ekran dotykowy 10 WinCE Języki Zasilanie sterowania Parametry wejść cyfrowych Parametry wyjść cyfrowych angielski, francuski, hiszpański, portugalski, niemiecki, chiński, włoski, rosyjski i polski 120 V 60 Hz, 240 V 60 Hz, 110 V 50 Hz, lub 220/230 V 50 Hz (3 kva) 24 VDC 240 VAC / 2 A angielski, francuski, hiszpański, portugalski, niemiecki, chiński, włoski, rosyjski i polski 220/240 V lub 110/120 V, jednofazowe 50/60 Hz (20 A) Hz AC lub DC V 1 ma Hz AC lub DC V 1 A Wejścia analogowe (4) nieizolowane, 4 20 ma lub 0 10 VDC (3) izolowane, 4 20 ma lub 0 10 V Wyjścia analogowe Protokoły komunikacyjne (opcjonalne) Długość kabla silnika Bezpieczeństwo (2) izolowane: 4 20 ma (2) izolowane: 0 5 V DC EtherNet/IP, RS232/422/485, Modbus, Modbus Plus, Profibus DP do 300 m (jeśli wymagany jest dłuższy kabel, należy skontaktować się z producentem) Kluczowana blokada mechaniczna (1) izolowane: 4 20 ma, (8) nieizolowane: 0 10 V (600 Ω) EtherNet/IP, RI/O, DeviceNet, Lon Works, Can Open, Profibus DP, RS485 HVAC, Modbus, RS485 DF1, Interbus, RS232 DF1, ControlNet, USB 15 km Kluczowana blokada mechaniczna Bezpieczne wyłączanie momentu Obudowa IP31 (standardowo) IP21/NEMA typ 1 (standardowo), IP42 (opcjonalnie) Obudowa odporna na wyładowania łukowe Nie Tak, opcja ArcShield dostępna (patrz str. 24) Temperatura otoczenia (robocza) Temperatura otoczenia (przechowywanie) C ( F) (standardowo) C ( F) (opcjonalnie) C ( F) C ( F) (standardowo) C ( F) (opcjonalnie) C ( F) Wilgotność względna Maks. 95% bez kondensacji Maks. 95% bez kondensacji Wysokość n.p.m m ( stóp) (standardowo) m ( stóp) (opcjonalnie)* m ( stóp) (standardowo) m ( stóp) (opcjonalnie)* Normy konstrukcyjne NEMA, ANSI, IEEE, UL, CSA, IEC, CE, EEMAC NEMA, ANSI, IEEE, UL, CSA, IEC, CE, EEMAC * powyżej 1000 m należy skontaktować się z producentem 7

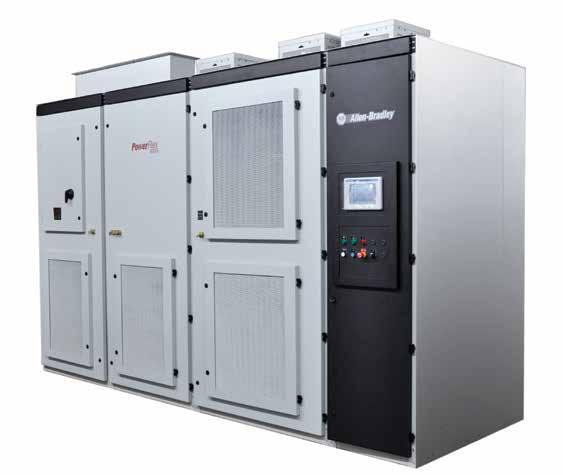

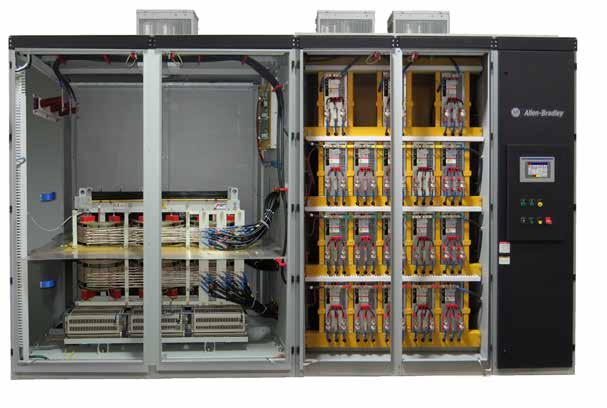

10 Znakomite osiągi. Elastyczne sterowanie. Przemienniki częstotliwości średniego napięcia PowerFlex 6000 Ekonomiczne sterowanie obciążeniem o charakterystyce zmiennomomentowej Przystosowane w szczególności do stosowania z nowymi i modernizowanymi wentylatorami oraz pompami odśrodkowymi przemienniki średniego napięcia PowerFlex 6000 stanowią ekonomiczne rozwiązania dla aplikacji sterowania o mocy od 137 kw do 5600 kw dla silników o napięciu znamionowym od 2,3 kv do 10 kv. Chłodzone powietrzem przemienniki PowerFlex 6000 zaprojektowano tak, aby zmaksymalizować wydajność energetyczną przez umożliwienie łagodnego rozruchu i bezstopniowego sterowania prędkością w zastosowaniach o normalnych warunkach pracy. Przemienniki wyposażono w topologię opartą na przekształtniku kaskadowym typu H (CHB), aby uzyskać niski poziom harmonicznych wejściowych i współczynnik mocy zbliżony do jedności. Topologia ta stanowi połączenie zintegrowanego transformatora separacyjnego z przesunięciem fazy z podłączonymi szeregowo w każdej fazie modułami zasilania Przemienniki są wyposażone w intuicyjny, łatwy w użyciu interfejs operatora z kolorowym ekranem dotykowym umożliwiający podgląd i sterowanie aplikacją Przemienniki częstotliwości PowerFlex 6000 oferują elastyczność w różnych zastosowaniach i są dostępne w wielu konfiguracjach dobranych do napięcia silnika i zgodnych z wymaganiami IEC lub UL/CSA. Nasz asortyment produktów PowerFlex 6000 obejmuje następujące konfiguracje: prostownik 18-pulsowy (2,3 3,3 kv) IEC: Dla silników o mocy kw przy 3/3,3 kv (do 420 A) UL/CSA: Dla silników o mocy kw przy 2,3/2,4 kv (do 200 A) prostownik 24-pulsowy (4,16 kv) IEC: Dla silników o mocy kw przy 4/4,16 kv (do 420 A) UL/CSA: Dla silników o mocy kw przy 4/4,16 kv (do 200 A) prostownik 36-pulsowy (6,0 6,6 kv) IEC: Dla silników o mocy kw przy 6/6,6 kv (do 420 A) UL/CSA: Dla silników o mocy kw przy 6/6,3/6,6 kv (do 200 A) prostownik 54-pulsowy (10 kv) IEC: Dla silników o mocy kw przy 10 kv (do 420 A) 8

11 Przyjazne użytkownikowi sterowanie do zastosowań ze zmiennym momentem Przemiennik PowerFlex 6000 stanowi proste, ekonomiczne rozwiązanie w nowo projektowanych i modernizowanych zastosowaniach ze zmiennym momentem. Służy do sterowania prędkością, zatrzymywaniem i uruchamianiem silników indukcyjnych w normalnych warunkach pracy; pomaga w wykorzystaniu zasobów w kluczowych aplikacjach Zwiększa wydajność dzięki działaniu ze zbliżonym do jedności współczynnikiem mocy w całym zakresie prędkości Wbudowany wielopulsowy transformator separacyjny ułatwia ograniczenie harmonicznych sieci i osiągnięcie wysokiego współczynnika mocy wejściowej, poprawiając wykorzystanie zasobów i obniżając ryzyko przedsiębiorstwa Automatyczne obejście modułu mocy ułatwia skrócenie przestojów w krytycznych zastosowaniach (funkcja dostępna w konfiguracjach do 200 A) Wszystkie moduły mocy są identyczne i zaprojektowane pod kątem łatwego demontażu, dzięki czemu skróceniu ulega średni czas naprawy (MTTR) Intuicyjny, łatwy w użyciu interfejs HMI z kolorowym ekranem dotykowym Standardowy zasilacz bezprzerwowy on-line ułatwia lepsze wykorzystanie zasobów Wentylatory chłodzące z własnym zasilaniem obniżają zapotrzebowanie na energię dostarczaną przez klienta Mechaniczne i elektromechaniczne kluczowane blokady pomagają chronić pracowników przed średnim napięciem, dodatkowo zwiększając bezpieczeństwo Automatyczne obejście modułu mocy W razie mało prawdopodobnego zaniku zasilania opcja automatycznego obejścia modułu mocy umożliwia przemiennikowi PowerFlex 6000 pominięcie modułu mocy oraz odpowiednich modułów w dwóch pozostałych fazach, aby przemiennik nadal działał przy obniżonych parametrach, zapewniając czas na zaplanowanie odstawienia. Funkcja dostępna w konfiguracjach do 200 A Ułatwia skrócenie przestoju w krytycznych zastosowaniach 9

12 Znakomite osiągi. Elastyczne sterowanie. Jak to działa? Topologia przekształtnika kaskadowego typu H Sprawdzona topologia stanowi połączenie wewnętrznego transformatora separacyjnego i połączonych szeregowo modułów mocy dla każdej fazy. Poza obniżeniem napięcia wejściowego transformator separacyjny pełni jeszcze dwie ważne funkcje: Ogranicza zjawisko napięcia wspólnego, co pozwala na użycie silników o standardowej klasie izolacji. Zmniejsza zniekształcenia harmoniczne (THD) dzięki przesunięciu faz uzwojeń wtórnych, więc składowe harmoniczne po stronie wejścia nie wpływają negatywnie na sieć zasilającą zakładu bądź instalacji. W celu wytworzenia poziomów średniego napięcia wymaganych do zasilania silnika jednakowe niskonapięciowe moduły mocy są łączone szeregowo (w układzie kaskadowym). Wartość napięcia dla każdego modułu jest względnie niewielki, a algorytm modulacji szerokości impulsu (PWM) zapewnia minimalizację wyjściowych harmonicznych oraz pulsacji momentu w silniku nawet przy niskich prędkościach. Technologia ta jest bardzo przyjazna dla silnika i umożliwia używanie standardowych silników w nowych aplikacjach, jak również modernizację wykorzystywanych już silników. Możliwe jest użycie charakterystycznych dla większości zastosowań długości kabli silnika bez konieczności filtrowania sygnału wyjściowego. Koncepcja modułu mocy przyspiesza i ułatwia konserwację. Każdy moduł posiada wbudowane funkcjonalne narzędzia diagnostyczne służące do identyfikacji i odłączenia uszkodzonego modułu w celu jego wymiany. Konstrukcja pomaga skrócić do minimum czas wymiany modułu mocy, umożliwiając tym samym maksymalizację czasu pracy. Dostępne są również różne opcje obejścia układu. Typowe przebiegi czasowe napięcia i prądu wejściowego 18-pulsowy 3 ogniwa na fazę 36-pulsowy 6 ogniw na fazę 24-pulsowy 4 ogniwa na fazę 54-pulsowy 9 ogniw na fazę Prąd Napięcie 10

13 Objaśnienia numerów katalogowych przemienników częstotliwości średniego napięcia PowerFlex 6000 Typowy przykład zgodny z wymaganiami IEC 6000 A 180 M R AL 5 R HE 1... itp. a b c d e f g h i j Typowy przykład zgodny z wymaganiami UL 6000U A 97 D E AJ 6 E HE 1... itp. a b c d e f g h i j a Numer biuletynu 1 Kod Opis 6000 PowerFlex 6000 (zgodny z IEC) 6000U PowerFlex 6000 (zgodny z UL/CSA) 1) Tabele doboru zawierają konfiguracje dostępne dla wersji zgodnych z wymogami IEC i UL/CSA b Warunki eksploatacji/wysokości n.p.m. Kod Opis A Normalne warunki pracy, m n.p.m. Temp. otocz. maks. 40 C Normalne warunki pracy, m n.p.m. Temp. otocz. maks. 50 C J (skontaktować się z producentem) Obniżenie prądu znamionowego przemiennika 2,5% na stopień powyżej 40 C Normalne warunki pracy, m n.p.m. (skontaktować się z producentem) T Obniżenie prądu znamionowego przemiennika m = 10% m = 20% c Zakres prądu znamionowego przemiennika 2 Kod Opis Kod Opis A A 2) Zgodność z wymaganiami UL dostępna do 200 A Kod D M d Typ obudowy e Opis IP21 (NEMA typ 1 z uszczelkami) IP31 Znamionowe napięcie sieci 3 Kod Opis A 2400 V B 3000 V C 3300 V E 4160 V F 6000 V J 6600 V K 6900 V R V 3) Możliwe dostarczenie konfiguracji o innych znamionowych napięciach sieci do 13,8 kv (skontaktować się z producentem). Kod AG AJ AL AP f Napięcie sterujące g Opis 110 V 120 V 220 V 240 V Częstotliwość sieci Kod Opis 5 50 Hz 6 60 Hz h Nominalne napięcie obciążenia (silnika) Kod Opis A 2400 V B 3000 V C 3300 V E 4160 V F 6000 V H 6300 V J 6600 V R V Kod HE SE i Wydajność transformatora Opis Wysoka wydajność Standardowa wydajność j Opcje Patrz Lista opcji przemienników średniego napięcia PowerFlex

14 Przemiennik PowerFlex H2 H1 H W1 W* W2 D W1 Szerokość szafy 1 (strona lewa tj. sekcja transformatora) W2 Szerokość szafy 2 (strona prawa tj. sekcja modułu mocy i sterowania LV) W* Łączna szerokość D Łączna głębokość H1 Wysokość szafy H2 Wysokość wentylatora H Łączna wysokość (z wentylatorem) W1 Waga szafy 1 (strona lewa tj. sekcja transformatora) W2 Waga szafy 2 (strona prawa tj. sekcja modułu mocy i sterowania LV) W* Łączna waga 12

15 Przemiennik PowerFlex Przemiennik PowerFlex 6000 (zgodny z IEC) 3000 VAC we/wy (konfiguracja 18-pulsowa 9 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora kva Podstawowy nr katalogowy W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty A40MBAL-5B(i) , , , , , , A45MBAL-5B(i) , , , , , , A50MBAL-5B(i) , , , , , , A56MBAL-5B(i) , , , , , , A63MBAL-5B(i) , , , , , , A71MBAL-5B(i) , , , , , , A80MBAL-5B(i) , , , , , , A90MBAL-5B(i) , , , , , , A100MBAL-5B(i) , , , , , , A112MBAL-5B(i) , , , , , , A125MBAL-5B(i) , , , , , , A140MBAL-5B(i) , , , , , , A150MBAL-5B(i) , , , , , , A160MBAL-5B(i) , , , , , , A180MBAL-5B(i) , , , , , , A200MBAL-5B(i) , , , , , , A225MBAL-5B(i) , , , , , , A250MBAL-5B(i) , , , , , , A280MBAL-5B(i) , , , , , , A300MBAL-5B(i) , , , , , , A315MBAL-5B(i) , , , , , , A330MBAL-5B(i) , , , , , , A350MBAL-5B(i) , , , , , , A380MBAL-5B(i) , , , , , , A420MBAL-5B(i) , , , , , , VAC we/wy (konfiguracja 18-pulsowa 9 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora kva Podstawowy nr katalogowy W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty A40MCAL-5C(i) , , , , , , A45MCAL-5C(i) , , , , , , A50MCAL-5C(i) , , , , , , A56MCAL-5C(i) , , , , , , A63MCAL-5C(i) , , , , , , A71MCAL-5C(i) , , , , , , A80MCAL-5C(i) , , , , , , A90MCAL-5C(i) , , , , , , A100MCAL-5C(i) , , , , , , A112MCAL-5C(i) , , , , , , A125MCAL-5C(i) , , , , , , , A140MCAL-5C(i) , , , , , , A150MCAL-5C(i) , , , , , , A160MCAL-5C(i) , , , , , , A180MCAL-5C(i) , , , , , , A200MCAL-5C(i) , , , , , , A225MCAL-5C(i) , , , , , , A250MCAL-5C(i) , , , , , , A280MCAL-5C(i) , , , , , , A300MCAL-5C(i) , , , , , , A315MCAL-5C(i) , , , , , , A330MCAL-5C(i) , , , , , , A350MCAL-5C(i) , , , , , , A380MCAL-5C(i) , , , , , , A420MCAL-5C(i) , , , , , , ,

16 Przemiennik PowerFlex Przemiennik PowerFlex 6000 (zgodny z IEC) 4160 VAC we/wy (konfiguracja 24-pulsowa 12 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty A40MEAL-5E(i) , , , , , , A45MEAL-5E(i) , , , , , , A50MEAL-5E(i) , , , , , , A56MEAL-5E(i) , , , , , , A63MEAL-5E(i) , , , , , , A71MEAL-5E(i) , , , , , , A80MEAL-5E(i) , , , , , , A90MEAL-5E(i) , , , , , , A100MEAL-5E(i) , , , , , , A112MEAL-5E(i) , , , , , , A125MEAL-5E(i) , , , , , , A140MEAL-5E(i) , , , , , , A150MEAL-5E(i) , , , , , , A160MEAL-5E(i) , , , , , , A180MEAL-5E(i) , , , , , , A200MEAL-5E(i) , , , , , , A225MEAL-5E(i) , , , , , , A250MEAL-5E(i) , , , , , , A280MEAL-5E(i) , , , , , , A300MEAL-5E(i) , , , , , , A315MEAL-5E(i) , , , , , , A330MEAL-5E(i) , , , , , , A350MEAL-5E(i) , , , , , , , A380MEAL-5E(i) , , , , , , , A420MEAL-5E(i) , , , , , , , VAC we/wy (konfiguracja 36-pulsowa 18 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty A25MFAL-5F(i) , , , , , , A28MFAL-5F(i) , , , , , , A32MFAL-5F(i) , , , , , , A36MFAL-5F(i) , , , , , , A40MFAL-5F(i) , , , , , , A45MFAL-5F(i) , , , , , , A50MFAL-5F(i) , , , , , , A56MFAL-5F(i) , , , , , , A63MFAL-5F(i) , , , , , , A71MFAL-5F(i) , , , , , , A80MFAL-5F(i) , , , , , , A90MFAL-5F(i) , , , , , , A100MFAL-5F(i) , , , , , , A112MFAL-5F(i) , , , , , , A125MFAL-5F(i) , , , , , , A140MFAL-5F(i) , , , , , , A150MFAL-5F(i) , , , , , , A160MFAL-5F(i) , , , , , , A180MFAL-5F(i) , , , , , , A200MFAL-5F(i) , , , , , , A225MFAL-5F(i) , , , , , A250MFAL-5F(i) , , , , , , , A280MFAL-5F(i) , , , , , , A300MFAL-5F(i) , , , , , , A315MFAL-5F(i) , , , , , , A350MFAL-5F(i) , , , , , , A380MFAL-5F(i) , , , , , , A420MFAL-5F(i) , , , , , ,

17 Przemiennik PowerFlex VAC we/wy (konfiguracja 36-pulsowa 18 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty A25MJAL-5J(i) , , , , , , A28MJAL-5J(i) , , , , , , A32MJAL-5J(i) , , , , , , A36MJAL-5J(i) , , , , , , A40MJAL-5J(i) , , , , , , A45MJAL-5J(i) , , , , , , A50MJAL-5J(i) , , , , , , A56MJAL-5J(i) , , , , , , A63MJAL-5J(i) , , , , , , A71MJAL-5J(i) , , , , , , A80MJAL-5J(i) , , , , , , A90MJAL-5J(i) , , , , , , A100MJAL-5J(i) , , , , , , A112MJAL-5J(i) , , , , , , A125MJAL-5J(i) , , , , , , A140MJAL-5J(i) , , , , , , A150MJAL-5J(i) , , , , , , A160MJAL-5J(i) , , , , , , A180MJAL-5J(i) , , , , , , A200MJAL-5J(i) , , , , , , A225MJAL-5J(i) , , , , , , A250MJAL-5J(i) , , , , , , A280MJAL-5J(i) , , , , , , A300MJAL-5J(i) , , , , , , A315MJAL-5J(i) , , , , , , A350MJAL-5J(i) , , , , , , A380MJAL-5J(i) , , , , , , A420MJAL-5J(i) , , , , , ,

18 Przemiennik PowerFlex Przemiennik PowerFlex 6000 (zgodny z IEC) VAC we/wy (konfiguracja 54-pulsowa 27 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty A15MRAL-5R(i) , , , , , , A16MRAL-5R(i) , , , , , , A18MRAL-5R(i) , , , , , , A20MRAL-5R(i) , , , , , , A24MRAL-5R(i) , , , , , , A26MRAL-5R(i) , , , , , , A30MRAL-5R(i) , , , , , , A33MRAL-5R(i) , , , , , , A36MRAL-5R(i) , , , , , , A41MRAL-5R(i) , , , , , , A48MRAL-5R(i) , , , , , , A54MRAL-5R(i) , , , , , , A60MRAL-5R(i) , , , , , , A66MRAL-5R(i) , , , , , , A75MRAL-5R(i) , , , , , , A84MRAL-5R(i) , , , , , , A96MRAL-5R(i) , , , , , , A108MRAL-5R(i) , , , , , , A120MRAL-5R(i) , , , , , , A138MRAL-5R(i) , , , , , , A150MRAL-5R(i) , , , , , , A168MRAL-5R(i) , , , , , A180MRAL-5R(i) , , , , , A192MRAL-5R(i) , , , , , A200MRAL-5R(i) , , , , , A225MRAL-5R(i) , , , , , , , A250MRAL-5R(i) , , , , , , , A280MRAL-5R(i) , , , , , , , A315MRAL-5R(i) , , , , , , A350MRAL-5R(i) , , , , , , A380MRAL-5R(i) , , , , , , A420MRAL-5R(i) , , , , , ,

19 Przemiennik PowerFlex Przemiennik PowerFlex 6000 (zgodny z UL/CSA) Wejście 2400 VAC i wyjście 2300/2400 VAC (konfiguracja 18-pulsowa 9 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty U-A39DAAJ-6AHE , , , , , , , U-A67DAAJ-6AHE , , , , , , , U-A89DAAJ-6AHE , , , , , , , U-A100DAAJ-6AHE , , , , , , , U-A111DAAJ-6AHE , , , , , , , U-A134DAAJ-6AHE , , , , , , , U-A155DAAJ-6AHE , , , , , , , U-A178DAAJ-6AHE , , , , , , , U-A200DAAJ-6AHE , , , , , , , Wejście 4160 VAC i wyjście 4000/4160 VAC (konfiguracja 24-pulsowa 12 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty U-A37DEAJ-6EHE , , , , , , , U-A49DEAJ-6EHE , , , , , , , U-A55DEAJ-6EHE , , , , , , , U-A61DEAJ-6EHE , , , , , , , U-A74DEAJ-6EHE , , , , , , , U-A86DEAJ-6EHE , , , , , , , U-A99DEAJ-6EHE , , , , , , , U-A110DEAJ-6EHE , , , , , , , U-A123DEAJ-6EHE , , , , , , , U-A135DEAJ-6EHE , , , , , , , U-A145DEAJ-6EHE , , , , , , , U-A153DEAJ-6EHE , , , , , , , U-A159DEAJ-6EHE , , , , , , , U-A184DEAJ-6EHE , , , , , , , U-A200DEAJ-6EHE , , , , , , , Wejście 6600 VAC i wyjście 6000 VAC (konfiguracja 36-pulsowa 18 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty U-A34DJAJ-6FHE , , , , , , , U-A38DJAJ-6FHE , , , , , , , U-A42DJAJ-6FHE , , , , , , , U-A51DJAJ-6FHE , , , , , , , U-A59DJAJ-6FHE , , , , , , , U-A68DJAJ-6FHE , , , , , , , U-A76DJAJ-6FHE , , , , , , , U-A85DJAJ-6FHE , , , , , , , U-A93DJAJ-6FHE , , , , , , , U-A100DJAJ-6FHE , , , , , , , U-A106DJAJ-6FHE , , , , , , , U-A110DJAJ-6FHE , , , , , , , U-A128DJAJ-6FHE , , , , , , , U-A139DJAJ-6FHE , , , , , , , U-A148DJAJ-6FHE , , , , , , , U-A171DJAJ-6FHE , , , , , , , U-A191DJAJ-6FHE , , , , , , , U-A200DJAJ-6FHE , , , , , , ,

20 Przemiennik PowerFlex Przemiennik PowerFlex 6000 (zgodny z UL/CSA) Wejście 6600 VAC i wyjście 6300 VAC (konfiguracja 36-pulsowa 18 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty U-A31DJAJ-6HHE , , , , , , , U-A35DJAJ-6HHE , , , , , , , U-A39DJAJ-6HHE , , , , , , , U-A47DJAJ-6HHE , , , , , , , U-A54DJAJ-6HHE , , , , , , , U-A62DJAJ-6HHE , , , , , , , U-A69DJAJ-6HHE , , , , , , , U-A78DJAJ-6HHE , , , , , , , U-A85DJAJ-6HHE , , , , , , , U-A97DJAJ-6HHE , , , , , , , U-A100DJAJ-6HHE , , , , , , , U-A116DJAJ-6HHE , , , , , , , U-A126DJAJ-6HHE , , , , , , , U-A135DJAJ-6HHE , , , , , , , U-A155DJAJ-6HHE , , , , , , , U-A174DJAJ-6HHE , , , , , , , U-A182DJAJ-6HHE , , , , , , , U-A200DJAJ-6HHE , , , , , , , Wejście 6600 VAC i wyjście 6600 VAC (konfiguracja 36-pulsowa 18 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty U-A31DJAJ-6JHE , , , , , , , U-A35DJAJ-6JHE , , , , , , , U-A39DJAJ-6JHE , , , , , , , U-A47DJAJ-6JHE , , , , , , , U-A54DJAJ-6JHE , , , , , , , U-A62DJAJ-6JHE , , , , , , , U-A69DJAJ-6JHE , , , , , , , U-A78DJAJ-6JHE , , , , , , , U-A85DJAJ-6JHE , , , , , , , U-A97DJAJ-6JHE , , , , , , , U-A100DJAJ-6JHE , , , , , , , U-A116DJAJ-6JHE , , , , , , , U-A126DJAJ-6JHE , , , , , , , U-A135DJAJ-6JHE , , , , , , , U-A155DJAJ-6JHE , , , , , , , U-A174DJAJ-6JHE , , , , , , , U-A182DJAJ-6JHE , , , , , , , U-A200DJAJ-6JHE , , , , , , ,

21 Przemiennik PowerFlex Wejście 6900 i wyjście 6000 VAC (konfiguracja 36-pulsowa 18 ogniw zasilania) Wejście i wyjście 6300 VAC (konfiguracja 36-pulsowa 18 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty U-A34DKAJ-6FHE , , , , , , , U-A38DKAJ-6FHE , , , , , , , U-A42DKAJ-6FHE , , , , , , , U-A51DKAJ-6FHE , , , , , , , U-A59DKAJ-6FHE , , , , , , , U-A68DKAJ-6FHE , , , , , , , U-A76DKAJ-6FHE , , , , , , , U-A85DKAJ-6FHE , , , , , , , U-A93DKAJ-6FHE , , , , , , , U-A100DKAJ-6FHE , , , , , , , U-A106DKAJ-6FHE , , , , , , , U-A110DKAJ-6FHE , , , , , , , U-A128DKAJ-6FHE , , , , , , , U-A139DKAJ-6FHE , , , , , , , U-A148DKAJ-6FHE , , , , , , , U-A171DKAJ-6FHE , , , , , , , U-A191DKAJ-6FHE , , , , , , , U-A200DKAJ-6FHE , , , , , , , Wejście 6900 VAC i wyjście 6300 VAC (konfiguracja 36-pulsowa 18 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty U-A31DKAJ-6HHE , , , , , , , U-A35DKAJ-6HHE , , , , , , , U-A39DKAJ-6HHE , , , , , , , U-A47DKAJ-6HHE , , , , , , , U-A54DKAJ-6HHE , , , , , , , U-A62DKAJ-6HHE , , , , , , , U-A69DKAJ-6HHE , , , , , , , U-A78DKAJ-6HHE , , , , , , , U-A85DKAJ-6HHE , , , , , , , U-A97DKAJ-6HHE , , , , , , , U-A100DKAJ-6HHE , , , , , , , U-A116DKAJ-6HHE , , , , , , , U-A126DKAJ-6HHE , , , , , , , U-A135DKAJ-6HHE , , , , , , , U-A155DKAJ-6HHE , , , , , , , U-A174DKAJ-6HHE , , , , , , , U-A182DKAJ-6HHE , , , , , , , U-A200DKAJ-6HHE , , , , , , ,

22 Przemiennik PowerFlex Przemiennik PowerFlex 6000 (zgodny z UL/CSA) Wejście 6900 VAC i wyjście 6600 VAC (konfiguracja 36-pulsowa 18 ogniw zasilania) Prąd wyjściowy [A] znamionowa silnika Nap. znam. transformatora Podstawowy nr katalogowy kva W1 W2 W1 W2 W* mm cale mm cale kg funty kg funty U-A31DKAJ-6JHE , , , , , , , U-A35DKAJ-6JHE , , , , , , , U-A39DKAJ-6JHE , , , , , , , U-A47DKAJ-6JHE , , , , , , , U-A54DKAJ-6JHE , , , , , , , U-A62DKAJ-6JHE , , , , , , , U-A69DKAJ-6JHE , , , , , , , U-A78DKAJ-6JHE , , , , , , , U-A85DKAJ-6JHE , , , , , , , U-A97DKAJ-6JHE , , , , , , , U-A100DKAJ-6JHE , , , , , , , U-A116DKAJ-6JHE , , , , , , , U-A126DKAJ-6JHE , , , , , , , U-A135DKAJ-6JHE , , , , , , , U-A155DKAJ-6JHE , , , , , , , U-A174DKAJ-6JHE , , , , , , , U-A182DKAJ-6JHE , , , , , , , U-A200DKAJ-6JHE , , , , , , ,

23 Notatki Przemiennik PowerFlex

24 Znakomite osiągi. Elastyczne sterowanie. Przemienniki częstotliwości średniego napięcia PowerFlex 7000 Efektywność i integracja jakości i dużej mocy Rodzina przemienników częstotliwości średniego napięcia Allen-Bradley PowerFlex 7000 zapewnia uniwersalność i wysoką wydajność w ramach jednego rozwiązania dla aplikacji sterowania silnikami o mocy od 150 kw do kw i napięciu znamionowym od 2,4 kv do 6,6 kv. W celu obniżenia kosztów energii oraz zużycia silników przemienniki PowerFlex 7000 zostały wyposażone w funkcje łagodnego rozruchu i bezstopniowego sterowania prędkością w procesach o dużym zapotrzebowaniu na moc. Nasz asortyment przemienników zapewnia przebiegi napięcia i prądu zbliżone do perfekcyjnej sinusoidy, co pozwala wykorzystać standardowe lub dotychczasowo używane silniki i kable. Dzięki zaawansowanej technologii półprzewodnikowych elementów mocy i prostej, nieskomplikowanej konstrukcji liczba elementów składowych przemiennika jest najmniejsza spośród wszystkich dostępnych przemienników średniego napięcia. Rezultaty? Większa niezawodność, krótsze czasy przestoju i mniejsza liczba części zapasowych. Aby uzyskać jeszcze wyższą wydajność, można podłączyć silnik bezpośrednio do przemiennika w konfiguracji Direct-to-Drive bez konieczności stosowania transformatora separacyjnego. Przemienniki PowerFlex 7000 mają wbudowane funkcje informacyjne i komunikacyjne oraz intuicyjny, łatwy w użytkowaniu interfejs operatora z kolorowym ekranem dotykowym umożliwiającym monitorowanie i kontrolę procesów oraz optymalizującym osiągi i konserwację. Oferta przemienników PowerFlex 7000 zawiera następujące konfiguracje: Przemienniki PowerFlex 7000 chłodzone powietrzem Dla silników od 150 kw do 6000 kw przy napięciu od 2,4 kv do 6,6 kv przemienniki są oferowane w różnych rozmiarach, z radiatorami i ciepłowodami, w zależności od zakresu mocy. Przemienniki PowerFlex 7000 chłodzone cieczą Dla silników od 2240 kw do 6340 kw przy napięciu od 4,16 kv do 6,6 kv, opcja ta obejmuje chłodzenie cieczą w układzie pętli zamkniętej z wymiennikiem ciepła ciecz-powietrze lub ciecz-ciecz. Wysoką niezawodność zapewnia dostępna w standardzie redundancja pomp. Przemienniki PowerFlex 7000 w konfiguracji o zwiększonej mocy Dostępne w wersjach nawet do kw moduły przemienników chłodzonych powietrzem i cieczą stanowią efektywne rozwiązanie umożliwiające podłączanie urządzeń rezerwowych bez przerywania pracy układu, redundancję, zastosowanie w modernizacji falowników komutowanych obciążeniem (LCI) lub przy zwiększaniu mocy. * Parametry znamionowe dla konfiguracji z pojedynczym kanałem przemiennika ** Dostępność opcji ArcShield patrz str. 30 Przemienniki PowerFlex 7000 do zastosowań morskich Dostępne w zakresie mocy od 600 kw do 24 MW. Chłodzone cieczą przemienniki do zastosowań morskich wykorzystują technologię Direct-to-Drive w celu zmniejszenia gabarytów i masy. Konstrukcja została opracowana pod kątem odporności na trudne warunki morskie. Opcje sterowania: Bezpieczne wyłączanie momentu Wysokowydajne sterowanie momentem dzięki TorqProve Synchroniczne przenoszenie Opcje obudowy: Obudowy ArcShield odporne na wyładowania łukowe* IP42 Kwalifikacja sejsmiczna Przemienniki PowerFlex 7000 zapewniają większą elastyczność dzięki wysokowydajnym opcjom sterowania oraz opcji obudowy odpornej na wyładowania łukowe 22

25 Opcje sterowania spełniające wymagania aplikacji klienta Opcja bezpiecznego wyłączenia momentu Safe Torque-Off (DriveGuard ) Oszczędność czasu i kosztów dzięki skróceniu przestojów, jednoczesna ochrona pracowników i mienia przed wypadkami przez zwiększenie bezpieczeństwa funkcjonalnego systemu za sprawą funkcji bezpiecznego wyłączenia momentu. Ta funkcja posiada certyfikację TÜV i umożliwia spełnienie wymagań SIL 3/PLe/IEC 61508/ISO Opcja jest dostępna dla przemienników PowerFlex 7000 AFE. Wysokowydajne sterowanie momentem dzięki TorqProve Przemienniki średniego napięcia PowerFlex 7000 są obecnie wyposażone w opcjonalną możliwość utrzymania momentu przy zerowej prędkości i funkcję sterowania TorqProve. Przemiennik PowerFlex 7000 idealnie nadający się do wyciągów, żurawi linowłókowych, wciągarek i stanowisk kontrolnopomiarowych pozwala teraz uzyskać 100% momentu przy zerowej prędkości. Zdolność sterowania w sposób ciągły wspomaga sterowanie momentem przy prędkości zbliżonej do zerowej i umożliwia uzyskiwanie wyższych wartości prędkości i momentu wymaganych w tych zastosowaniach. Opcja dostępna dla przemienników PowerFlex 7000 AFE. Możliwość wykorzystania w wielu różnych zastosowaniach Przemiennik PowerFlex 7000 to uniwersalne, łatwe w użyciu rozwiązanie opracowane z myślą o spełnieniu wymagań związanych z różnymi zastosowaniami w szerokim spektrum warunków przemysłowych. Sterowanie prędkością, momentem i kierunkiem silników indukcyjnych lub synchronicznych prądu przemiennego w normalnych lub ciężkich warunkach pracy Szeroki zakres mocy: od 150 kw do kw Uzyskanie współczynnika mocy zbliżonego do jedności w typowym zakresie prędkości roboczych w przypadku obciążeń zmiennomomentowych Prawie idealnie sinusoidalne przebiegi czasowe prądu i napięcia pozwalają na korzystanie ze standardowych silników Przystosowane do kabli silnika o długości nawet do 15 km Interfejs komunikacji EtherNet/IP. Opcjonalnie interfejsy innych protokołów komunikacji sieciowej Sterowanie przemiennikiem: wektorowe bezczujnikowe lub całkowicie wektorowe ze sprzężeniem prędkościowym z tachometru (opcja) Elastyczne konfiguracje wejścia: Direct-to-Drive (bez transformatora), prostownik AFE (Active Front End) lub prostownik 18-pulsowy Opatentowana technologia PowerCage umożliwia wymianę tyrystora SGCT w mniej niż dziesięć minut Umożliwia spełnienie wymagań 3. poziomu integralności bezpieczeństwa (SIL 3) i poziomu osiągów e (PL e) dzięki certyfikowanej przez TÜV funkcji bezpiecznego wyłączania momentu Wstępna integracja z platformą sterowania Logix za pomocą oprogramowania Studio 5000 Logix Designer pozwala skrócić czas opracowywania i integracji Krótsze przestoje dzięki wbudowanym funkcjom diagnostyki i wykrywania, monitorującym stan techniczny komponentów przemiennika Funkcja synchronicznego obejścia i przejścia dla sterowania układami wielosilnikowymi Montowane na miejscu lub zdalne opcje interfejsu HMI. Dostępna usługa zdalnego wsparcia Virtual Support Engineer Systemy ochrony przed wyładowaniami łukowymi ArcShield stanowią zabezpieczenie na wypadek wystąpienia wyładowań łukowych 23

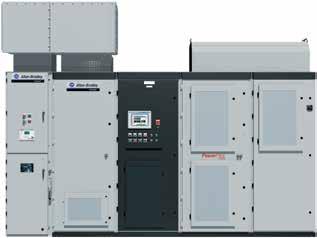

26 Znakomite osiągi. Elastyczne sterowanie. Układ przemiennika PowerFlex 7000 z technologią ArcShield Osiągnięcia technologii przemienników średniego napięcia pomagają ograniczyć ryzyko wyładowań łukowych i zagrożenie dla osób i urządzeń System przemiennika PowerFlex 7000 z opcją ArcShield to pierwszy przemiennik średniego napięcia z ochroną przed wyładowaniem łukowym 50 ka, oferujący pełne możliwości pracy odzyskowej, certyfikowany zgodnie z najbardziej kompleksowym zestawem standardów zapewniającym ochronę typu 2B. System przemiennika PowerFlex 7000 z opcją ArcShield to połączenie w pełni zintegrowanego rozrusznika Allen- Bradley CENTERLINE oraz przemiennika PowerFlex Dostępne są systemy wolnostojące, w pełni zintegrowane i przystosowane do współpracy z istniejącymi zestawami rozruszników średniego napięcia Allen-Bradley zapewniające ochronę przed wyładowaniami łukowymi o natężeniu znamionowym 40 ka lub 50 ka. Ochrona typu 2B zapewniająca przekierowanie energii wytwarzanej podczas wyładowania łukowego znad obudowy w bezpieczne miejsce; pomaga chronić osoby znajdujące się z przodu, z boku lub z tyłu obudowy w razie wystąpienia takiego wyładowania. Co więcej, ochrona typu 2B działa nawet w przypadku otwarcia drzwi sekcji sterowania niskiego napięcia w celach konserwacyjnych. Zgodność ze standardami bezpieczeństwa i wydajna konstrukcja System przemiennika PowerFlex 7000 z obudową ArcShield został zmodyfikowany tak, aby zapewnić wytrzymałość na ciśnienie wytwarzane podczas wyładowania łukowego. Konstrukcja została wzmocniona dodatkowymi elementami, płytami; wszystkie drzwi, górne i tylne powierzchnie oraz boki wykonano ze stali o grubości 2,05 mm (12 AWG). Zwiększona wytrzymałość, wielopunktowe zatrzaski i solidne zawiasy zapewniają wyższy poziom ochrony głównych drzwi obudowy. W celu przekierowania gazów wytworzonych podczas wyładowania łukowego przewidziano aluminiowy odpowietrznik na szczycie obudowy, otwierający się w celu uwolnienia nadmiaru ciśnienia. Znajdujący się nad odpowietrznikiem kanał wyrównujący ciśnienie kieruje przegrzane gazy i opary miedzi oraz stali w bezpieczne, kontrolowane miejsce. Opcja dostępna dla przemienników PowerFlex 7000 AFE Direct-to-Drive Przez odpowietrznik następuje odprowadzenie gazów i materiałów powstałych w wyniku wyładowania łukowego z boków oraz przedniej i tylnej części obudowy. Gazy i materiały są kierowane do góry i wyprowadzane przez kanał wyrównujący ciśnienie nad górną częścią obudowy. Opatentowane, samoczynnie zamykające się płyty odpowietrznika zapobiegają przedostawaniu się wytworzonych gazów przez wylotowe otwory wentylacyjne System jest zgodny z następującymi standardami ogólnoświatowymi: IEEE C CSA C22.2 nr EEMAC G14-1 IEC IEC Drzwi szafy zostały wzmocnione spawanymi profilami zachowującymi integralność konstrukcji podczas wyładowania łukowego. Solidna szafa, zbudowana z wzmocnionych płyt bocznych, drzwi, górnych i tylnych powierzchni, zwiększa sztywność w celu zatrzymania energii wyładowania łukowego. Wysokowytrzymałe zawiasy, zatrzaski i zasuwy zapewniają solidne mocowanie drzwi do szafy dla dodatkowej ochrony Opatentowane, samoczynnie zamykające się płyty odpowietrznika zapobiegają przedostawaniu się wytworzonych gazów przez wloty powietrza. W pełni zintegrowany system przemiennika PowerFlex 7000 z technologią ArcShield 50 ka 24

27 Przemienniki PowerFlex 7000 z technologią Direct-to-Drive Prostsze systemy dzięki technologii Direct-to-Drive Przemienniki średniego napięcia PowerFlex 7000 umożliwiają uproszczenie struktury mocy systemu przez zastosowanie technologii Direct-to-Drive. Opcjonalna konfiguracja stanowi połączenie ograniczającego harmoniczne sieci prostownika AFE (Active Front End), półprzewodnikowych elementów mocy SGCT oraz ochrony przed zaburzeniami wspólnymi, umożliwiając podłączanie bezpośrednio do źródła zasilania bez użycia dużego transformatora separacyjnego. Możliwe jest również podłączenie dowolnych nowych lub istniejących silników bezpośrednio do przemiennika bez dodatkowego filtrowania. Wszystko to sprawia, że system staje się mniej skomplikowany, dzięki czemu wydłuża się czas sprawności; wzrasta również wydajność, co z kolei przekłada się na niższe koszty eksploatacji. Jak w przypadku całej linii produktów naszej firmy, przemienniki te cechują się doskonałymi przebiegami napięcia i prądu wyjściowego, umożliwiając użycie standardowych silników w nowych zastosowaniach. Mniejsze koszty w zakresie kapitału, instalacji i eksploatacji Mniejsze koszty kapitałowe: brak konieczności zakupu transformatora separacyjnego. Mniejsze koszty instalacji: brak potrzeby użycia przekaźnika ochronnego transformatora separacyjnego, filtra dv/dt, filtra sinusoidalnego, terminatora silnika ani specjalnych kabli po stronie zasilania czy silnika. Zredukowane koszty wysyłki: mniejszy, lżejszy system przemiennika jest łatwiejszy i tańszy w transporcie. Mniejsze koszty eksploatacji: większa sprawność układu i możliwość zwrotu energii do sieci, co pozwala na odzyskanie mocy użytej do zasilania obciążenia. Mniejsze koszty konserwacji: mniejsza liczba części i wiele elementów wspólnych dla prostownika i falownika. Mniejszy rozmiar i masa systemu przemiennika Mniejszy rozmiar i masa systemu przemiennika stanowią istotną korzyść w sytuacjach, w których używanie transformatorów jest drogie i problematyczne oraz w których przestrzeń w pomieszczeniu sterowni jest ograniczona, np. na morskich platformach ropy naftowej i gazu lub pokładach statków. Przemiennik PowerFlex 7000 z technologią Direct-to-Drive: Zwykle mniejszy i lżejszy od przemienników zawierających transformatory separacyjne. Idealnie nadające się do projektów modernizacji, udoskonalania procesów lub zwiększenia energooszczędności przy zastosowaniu dotychczasowych silników, przełączników i sterowni. Sprawdzone rozwiązania. Zainstalowaliśmy już tysiące systemów Direct-to-Drive, które doskonale sprawdzają się w szerokiej gamie zastosowań, silników, branż i układów zasilania. Jak to działa? Przemienniki częstotliwości do silników średniego napięcia (2,4 kv 6,9 kv) są oparte na topologii eliminującej zjawisko napięcia wspólnego, które może prowadzić do przedwczesnej awarii izolacji uzwojenia silnika. Problem napięcia wspólnego rozwiązuje się zwykle przez umieszczenie wielopulsowych transformatorów separacyjnych, które ograniczają również składowe harmoniczne. Technologia Direct-to-Drive wykorzystuje tyrystor z symetryczną bramką (SGCT), umieszczony zarówno w falowniku, jak i prostowniku, umożliwiający uzyskanie wyższych częstotliwości przełączania i zminimalizowanie strat przełączania. Tyrystor SGCT łączy półprzewodnikowy element mocy ze sterownikiem bramek, zapewniając: wysokiej jakości algorytmy przełączania, które znacząco redukują harmoniczne sieci oraz zmniejszają wymagania dotyczące tłumienia i straty związane z przełączaniem; zawartość zniekształceń harmonicznych (THD) prądu wejściowego mieszczącą się w standardzie IEEE i większości ogólnoświatowych wytycznych dotyczących składowych harmonicznych w niemal każdym systemie; przebiegi czasowe prądu i napięcia zbliżone do sinusoidy, ograniczające do minimum obciążenia izolacji uzwojenia silnika nawet w przypadku połączenia długimi kablami. Umieszczony na wejściu Prostownik AFE (Active Front End) korzysta z technologii aktywnego przełączania i selektywnej eliminacji harmonicznych (SHE) w celu redukcji niepożądanych składowych i uzyskania współczynnika mocy zbliżonego do jedności. Ochrona przed napięciem zaburzeń wspólnych jest realizowana przez zintegrowany dławik skompensowany zapewniający wysoką impedancję wobec prądu zaburzeń wspólnych i eliminujący napięcie pomiędzy przewodami neutralnymi a uziemieniem silnika. 25

28 Znakomite osiągi. Elastyczne sterowanie. Konfiguracje przemiennika PowerFlex 7000 Przemienniki średniego napięcia PowerFlex 7000 są dostępne w konfiguracjach chłodzonych powietrzem lub chłodzonych cieczą, spełniających wymagania środowiska eksploatacji lub instalacji. Poza możliwością wyboru sposobu chłodzenia, dostępne są trzy konfiguracje przemienników: Direct-to-Drive, AFE oraz konfiguracja 18-pulsowa. Daje to optymalną elastyczność w różnych zastosowaniach. Technologia Direct-to-Drive umożliwia bezpośrednie podłączenie do sieci energetycznej bez transformatora separacyjnego. Technologia ta korzysta z prostownika AFE, znacząco ograniczającego sieciowe składowe harmoniczne, a opatentowany falownik z dławikiem DC stanowi odpowiedź na problemy związane z napięciem wspólnym. Dzięki wyeliminowaniu składowych harmonicznych i napięcia wspólnego u źródła, transformator separacyjny staje się zbędny. Stosowany, gdy napięcie wejściowe jest dopasowane do przemiennika/silnika Prostownik 18-pulsowy Prostownik 18-pulsowy korzysta z zewnętrznego transformatora separacyjnego. Pozwala to na znaczne zmniejszenie wymiarów i możliwość podłączania do sieci o wyższych napięciach. Istnieje możliwość stosowania transformatorów suchych (wewnątrz pomieszczeń), olejowych (na zewnątrz pomieszczeń) lub wykonanych w technologii zalewania próżniowego. Prostownik 18-pulsowy spełnia wytyczne IEEE w zakresie składowych harmonicznych w większości przypadków na poziomie uzwojenia pierwotnego transformatora separacyjnego przemiennika. Przeznaczony do zastosowań dużej mocy o stałym momencie; 18-pulsowy prostownik zapewnia obniżenie harmonicznych sieci; Transformator separacyjny: zapewnia impedancję wejściową, obniża napięcie sieci dystrybucyjnej / wejściowe, eliminuje problemy zaburzeń wspólnych / przesunięcia punktu neutralnego silnika, zapewnia możliwość montażu na zewnątrz w celu ograniczenia obciążeń klimatyzacji. Prostownik Active Front End (AFE) Prostownik AFE jest dostępny z wbudowanym transformatorem separacyjnym (do 160 A dla większości napięć) lub przystosowany do łączenia z osobno montowanym transformatorem separacyjnym (we wszystkich rozmiarach). Pozwala to na znaczne zmniejszenie wymiarów i możliwość podłączania do sieci o wyższych napięciach. Prostownik AFE spełnia wymagania IEEE oraz większości ogólnoświatowych wytycznych w zakresie składowych harmonicznych, zapewniając uzyskanie współczynnika mocy zbliżonego do 1 i optymalnych osiągów przemiennika. Prostownik AFE z oddzielnym transformatorem separacyjnym Używany w przypadku niezgodności napięcia wejściowego i wymagań przemiennika/silnika w zakresie napięcia Prostownik AFE zapewnia obniżenie składowych harmonicznych zasilania sieciowego i współczynnik mocy zbliżony do 1 Transformator separacyjny: zapewnia impedancję wejściową, obniża napięcie sieci dystrybucyjnej / wejściowe, eliminuje problemy zaburzeń wspólnych / przesunięcia punktu neutralnego silnika, zapewnia możliwość montowania na zewnątrz w celu zmniejszenia obciążenia klimatyzacji. Prostownik AFE z wbudowanym transformatorem separacyjnym Używany dla przemienników w górnym zakresie natężenia konfiguracji z ramą A (najmniejszy oferowany przemiennik chłodzony powietrzem) Prostownik AFE zapewnia obniżenie składowych harmonicznych zasilania sieciowego i współczynnik mocy zbliżony do 1 Transformator separacyjny: zapewnia impedancję wejściową, umożliwia obniżenie napięcia sieci dystrybucyjnej / wejściowe, eliminuje problemy zaburzeń wspólnych / przesunięcia punktu neutralnego silnika. 26 Sekwencyjne rozpędzanie i przełączanie Technologia inteligentnego sterowania silnikiem umożliwia obniżenie kosztów nabycia i zużycia energii przez wykorzystanie jednego przemiennika PowerFlex 7000 do uruchamiania i synchronizacji wielu silników. Przenosi obciążenia ze zmiennej częstotliwości na stałą częstotliwość, dopasowując częstotliwość, amplitudę i przesunięcie fazowe przebiegu napięcia dwóch źródeł. Zapobiega spadkom napięcia, niepożądanym drganiom i zakłóceniom procesu. Obniża prąd pełnego obciążenia i optymalizuje procesy. Kompletny system wraz z modułami wyjścia/obejścia MV oraz sterowaniem jest dostarczany przez firmę Rockwell Automation. Idealne do przepompowni na rurociągach ropy naftowej lub gazu ziemnego bądź wszelkich zastosowań wielosilnikowych wymagających innowacyjnych, ekonomicznych rozwiązań z zakresu zmiennej prędkości. Output 3 M3 Bypass Output 3 M2 Bypass Output Distribution Bus 3 M1 Bypass 3 VFD VFD Bus Przemiennik z sekwencyjnym rozpędzaniem i przełączaniem dla 3-silników

29 Praca czteroćwiartkowa Przemiennik PowerFlex 7000 standardowo zapewnia działanie czteroćwiartkowe. Jest to tryb pracy idealnie nadający się do wyciągów, przenośników transportujących materiał w dół, a nawet wentylatorów o bardzo wysokiej bezwładności. Zdolność pracy odzyskowej daje najbardziej wydajną metodę zatrzymywania silnika oraz możliwość odzyskania energii do sieci dystrybucyjnej. Funkcja ta eliminuje w wielu przypadkach potrzebę hamowania mechanicznego w celu zwolnienia lub zatrzymania obciążenia i dodatkowo zmniejsza mechaniczne zużycie komponentów. Braking Speed (SPD) Driving Długie kable silnika Chociaż niektóre przemienniki częstotliwości narzucają ograniczenia długości kabli silnika z uwagi na duże częstotliwości przełączania, wysokie charakterystyki dv/dt urządzenia przełączającego lub sprzężenie pojemnościowe, długość kabli w przypadku przemiennika średniego napięcia PowerFlex 7000 jest praktycznie nieograniczona. Technologia przemiennika umożliwia sterowanie silnikami na odległość nawet do 15 km. Daje to idealne możliwości napędzania elektrycznych pomp głębinowych na platformach lądowych i morskich lub użycia przemiennika w aplikacjach wymagających centralnie zlokalizowanych budynków sterowni oraz dyskretnie rozmieszczonych silników z przyczyn środowiskowych, finansowych lub innych. Driving SPD T Clock wise Anti Clock wise SPD T Clock wise SPD T Anti Clock wise SPD T Braking Torque (T) Skrócony średni czas naprawy (MTTR) dzięki niewielkiej liczbie części Przemiennik średniego napięcia PowerFlex 7000 wymaga jedynie sześciu tyrystorów SGCT falownika (przy 2300 V). Doskonałe charakterystyki tyrystora SGCT w połączeniu z najmniejszą liczbą komponentów sprawiają, że przemiennik PowerFlex 7000 jest jeszcze bardziej niezawodny. Idealny do modernizowanych aplikacji Bez zjawisk nagrzewania lub obciążeń izolacji silnika, występujących przy pracy ze stałą prędkością. Algorytm przełączania PWM w przemiennikach średniego napięcia PowerFlex 7000 pomaga ograniczyć harmoniczne docierające do silnika, szczególnie w niższych częstotliwościach pracy. Schemat PWM działa w połączeniu z niewielkim wbudowanym kondensatorem, redukującym składowe harmoniczne wyższego rzędu, występujące na wyższych częstotliwościach. Pozwala to ograniczyć do minimum zjawiska nagrzewania się izolacji silnika lub obciążeń izolacji silnika w porównaniu z pracą przy stałej prędkości. Przemiennik średniego napięcia PowerFlex 7000 z funkcją TorqProve pozwala na utrzymanie pełnego momentu przy zerowej prędkości Przemienniki PowerFlex 7000 z funkcją dźwigową TorqProve dają możliwość dopasowania do zastosowań wymagających skoordynowanego i stabilnego sterowania obciążeniem i hamowaniem. Funkcja TorqProve umożliwia sterowanie obciążeniem w urządzeniach dźwigowych lub żurawiach linowłókowych. W przypadku dowolnego polecenia ruchu funkcja sterowania umożliwia potwierdzenie, że podczas zatrzymywania przemiennika ruch ładunku jest kontrolowany przez hamulec mechaniczny, a podczas zwalniania hamulca jest on kontrolowany przez przemiennik. W połączeniu z doskonałymi osiągami przy niskiej lub zerowej prędkości oraz dokładną regulacją momentu i prędkości funkcja TorqProve pomaga eliminować problemy z parametrami czasowymi hamowania. Ponadto pozwala ona na znaczące zmniejszenie zużycia eksploatacyjnego hamulca mechanicznego, zapewniając płynniejszą pracę i mniejsze obciążenia w maszynie. Funkcja TorqProve może być stosowana wszędzie tam, gdzie wymagana jest koordynacja działania przemiennika i hamulca mechanicznego: dźwigi, wyciągi, żurawie linowłókowe, maszyny wyciągowe przenośniki materiałów (pionowe), młyny SAG, młyny kulowe kopalnie głębinowe 27

30 Znakomite osiągi. Elastyczne sterowanie. Inteligentne sterowanie silnikiem Optymalizacja wydajności i zabezpieczenie inwestycji Wszystkie przemienniki PowerFlex 7000 są wyposażone w intuicyjny, łatwy w użyciu interfejs operatora z kolorowym wyświetlaczem dotykowym. Korzystając z funkcji inteligentnego sterowania silnikiem, można łatwo sterować procesami oraz monitorować i optymalizować je. Wstępna integracja przemiennika PowerFlex 7000 i platformy sterowania Logix umożliwia skrócenie czasu programowania, uproszczenie obsługi i konserwacji. Maksymalizacja czasu sprawności Prostsze procedury rozruchu i przekazania do eksploatacji dzięki kreatorom instalacji i konfiguracji. Jedno oprogramowanie do konfiguracji całego układu. Łatwiejsza komunikacja w sieci i uproszczenie informacji Łatwiejszy dostęp do architektury i środowiska sterowania Logix, a więc krótszy czas programowania i mniejsze koszty z nim związane. Dostęp do danych z dowolnego miejsca w zakładzie. Krótszy czas naprawy i usuwania usterek Uzyskaj informacje diagnostyczne w czasie rzeczywistym, aby przyspieszyć prace konserwacyjne. Wydajna praca i energooszczędność Oszczędzaj energię dzięki wydajnej pracy silników oraz wbudowanej funkcji odzysku mocy, która stanowi najbardziej efektywną metodę zatrzymywania silnika oraz daje możliwość odzyskania energii do sieci dystrybucyjnej. Wydajne sterowanie systemem wielosilnikowym za pomocą jednego przemiennika Możliwości synchronicznego obejścia i przeniesienia zapewniają synchronizację wielu silników przy użyciu jednego przemiennika PowerFlex

31 Przemiennik częstotliwości średniego napięcia PowerFlex A 40 D A RPDTD 1... itd. a b c d e f a Numer biuletynu Kod Opis 7000A Rama A (chłodzona powietrzem) 7000 Rama B (chłodzona powietrzem) 7000L Rama C (chłodzona cieczą) b Warunki eksploatacji/wysokości n.p.m. Kod Opis A Normalne warunki pracy, m n.p.m. Temp. otocz. maks. 40 C B Normalne warunki pracy, m n.p.m. Obniżona temperatura otoczenia (względem 40 C) m = 37,5 C m = 35 C m = 32,5 C m = 30 C C Ciężkie warunki pracy, m n.p.m. Temp. otocz. maks. 40 C D Ciężkie warunki pracy, m n.p.m. Obniżona temp. otocz. (względem 40 C) patrz kod B powyżej E Normalne warunki pracy, m n.p.m. Temp. otocz. maks. 35 C F Normalne warunki pracy, m n.p.m. Obniżona temperatura otoczenia (względem 35 C) m = 32,5 C m = 30 C m = 27,5 C m = 25 C G Ciężkie warunki pracy, m n.p.m. Temp. otocz. maks. 35 C J Normalne warunki pracy, m n.p.m. Temp. otocz. maks. 50 C L Ciężkie warunki pracy, m n.p.m. Temp. otocz. maks. 50 C N Normalne warunki pracy, m n.p.m. Temp. otocz. maks. 20 C Z Konfiguracja niestandardowa (wymagany kontakt z producentem) c Prąd znamionowy przemiennika 1 Kod Opis Kod Opis A A A A A A A A A A A A A A A A A A A A A A A (1) Niektóre wartości prądu nie są dostępne we wszystkich konfiguracjach temperatury otoczenia/wysokości n.p.m. Kod D K Typ obudowy Opis Typ 1/IP21 (drzwi z uszczelkami) Typ 1/IP42 (drzwi z uszczelkami) d e Napięcie zasilania / Napięcie sterujące / Częstotliwość / Dobór transformatora zasilania sterowania (CPT) Napięcie Kod Rozmiar Nominalne Częstotliwość ramy Sterowanie (Hz) Z CPT 1 Bez CPT 2 sieci A AD AA CY CDY CP CDP 110 EY EDY EP EDP 4160 Rama A 120 E ED EA 110 JY JDY JP JDP JAY 120 J JD JA 208 AHD ABD 600 ACD 230 CPD CND 400 CKD 230 EPD END Ramy B i C 400 EKD EHD EBD 600 ECD 230 JPD JND JKD 208 JHD JBD 600 JCD (1) W celu doboru rozmiaru transformatora należy określić moc transformatora (6, 6B...itp.). (2) Zasilanie obwodu sterowania jest dostarczane z odrębnego/zewnętrznego źródła. Konfiguracja prostownika/typ impedancji sieci Kod Opis RPDTD Prostownik AFE ze zintegrowanym dławikiem sieciowym oraz dławikiem DC Direct-to-Drive RPTX Prostownik AFE z możliwością podłączenia do zewnętrznego transformatora separacyjnego (standardowy dławik DC) RPTXI Prostownik AFE ze zintegrowanym transformatorem separacyjnym (standardowy dławik DC) 1 R18TX 18-pulsowy prostownik z możliwością podłączenia do zewnętrznego transformatora separacyjnego (standardowy dławik DC) 2 (1) Konfiguracja RPTXI jest dostępna wyłącznie dla konfiguracji z ramą A. (2) Konfiguracja R18TX jest dostępna wyłącznie dla konfiguracji z ramą B i C. f 29

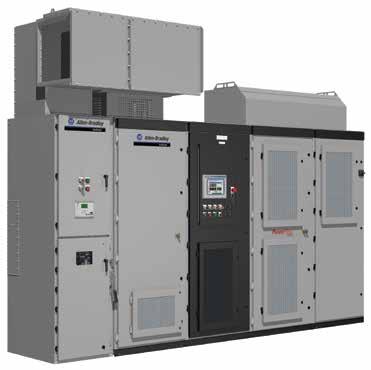

32 Przemiennik PowerFlex System przemiennika PowerFlex 7000 z opcją ArcShield 40 ka W pełni zintegrowany H2 H H1 D WS W* W WS D H1 H2 H Szerokość Szerokość rozrusznika 40 ka Łączna głębokość Wysokość szafy Wysokość komory Łączna wysokość Łączna waga Połączenie z nowym/istniejącym zestawem MV MCC H2 H2 H H H1 H1 WS W* Rozruszniki wejściowe przemiennika z technologią ArcShield 40 ka Ochrona przeciwłukowa Nr katalogowy 40 ka, w pełny zintegrowany 1512AD-T X , , , , ,

33 Przemiennik PowerFlex System przemiennika PowerFlex 7000 z opcją ArcShield 50 ka W pełni zintegrowany H2 H H1 D WS1* WS2* W* * W WS1* WS2* D H1 H2 H Połączenie z nowym/istniejącym zestawem MV MCC Szerokość Szerokość sekcji linii przychodzącej 50 ka Szerokość rozrusznika 50 ka Łączna głębokość Wysokość szafy Wysokość komory Łączna wysokość Łączna waga H2 H2 H H H1 H1 WS2* Rozruszniki wejściowe przemiennika z technologią ArcShield 50 ka Ochrona przeciwłukowa Nr katalogowy WS1 WS2 D H1 H2 H mm cale 50 ka, w pełny zintegrowany* 1512AD-C X -14 Nie dotyczy Nie dotyczy , , , , , A - BX ,0 Nie dotyczy Nie dotyczy , , , , Istniejący zestaw 50 ka dolny wlot/wylot kabla* 1512AD-T X , , , , , , Istniejący zestaw 50 ka górny wlot/wylot kabla* 1512AD-C X , , , , , , * Zalecana minimalna łączna szerokość zestawu rozruszników 72 W* 31

34 Przemiennik PowerFlex System przemiennika PowerFlex 7000 z technologią ArcShield Direct-to-Drive / normalne warunki pracy 2,4 kv, 60 Hz ** ** A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , A A_-RPDTD , , , , , E A D-RPDTD , , , , , E A D-RPDTD , , , , , ,3 kv, 50 Hz ** ** A C_Y-RPDTD , , , , , A C_Y-RPDTD , , , , , A C_Y-RPDTD , , , , , A C_Y-RPDTD , , , , , A C_Y-RPDTD , , , , , A C_Y-RPDTD , , , , , A C_Y-RPDTD , , , , , A C_Y-RPDTD , , , , , A C_Y-RPDTD , , , , , A C_D-RPDTD , , , , , A C_D-RPDTD , , , , , A C_D-RPDTD , , , , , A C_D-RPDTD , , , , , A C_D-RPDTD , , , , , A C_D-RPDTD , , , , , E C D-RPDTD , , , , , E C D-RPDTD , , , , , ** Podane wymiary i masy dotyczą wyłącznie przemiennika do zastosowania z rozrusznikiem wejściowym w nowym lub istniejącym zestawie MCC Allen-Bradley średniego napięcia. W celu uzyskania w pełni zintegrowanej, wolnostojącej konfiguracji systemu należy posłużyć się wymiarami i masami podanymi na stronach

35 Przemiennik PowerFlex ,16 kv, 60 Hz ** ** A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , E -E_D-RPDTD , , , , , E -E_D-RPDTD , , , , , ,16 kv, 50 Hz ** ** A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , A E_-RPDTD , , , , , E E_D-RPDTD , , , , , E -E_D-RPDTD , , , , , ** Podane wymiary i masy dotyczą wyłącznie przemiennika do zastosowania z rozrusznikiem wejściowym w nowym lub istniejącym zestawie MCC Allen-Bradley średniego napięcia. W celu uzyskania w pełni zintegrowanej, wolnostojącej konfiguracji systemu należy posłużyć się wymiarami i masami podanymi na stronach

36 Przemiennik PowerFlex System przemiennika PowerFlex 7000 z technologią ArcShield Direct-to-Drive / ciężkie warunki pracy 2,4 kv, 60 Hz * * C A_-RPDTD , , , , , C A_-RPDTD , , , , , C A_-RPDTD , , , , , C A_-RPDTD , , , , , C A_-RPDTD , , , , , C A_-RPDTD , , , , , C A_-RPDTD , , , , , C A_-RPDTD , , , , , C A_D-RPDTD , , , , , C A_D-RPDTD , , , , , C A_D-RPDTD , , , , , C A_D-RPDTD , , , , , C A_D-RPDTD , , , , , ,3 kv, 50 Hz * * C C_Y-RPDTD , , , , , C C_Y-RPDTD , , , , , C C_Y-RPDTD , , , , , C C_Y-RPDTD , , , , , C C_Y-RPDTD , , , , , C C_Y-RPDTD , , , , , C C_D-RPDTD , , , , , C C_D-RPDTD , , , , , C C_D-RPDTD , , , , , C C_D-RPDTD , , , , , C C_D-RPDTD , , , , , C C_D-RPDTD , , , , , ,16 kv, 60 Hz * * C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , * Podane wymiary i masy dotyczą wyłącznie przemiennika do zastosowania z rozrusznikiem wejściowym w nowym lub istniejącym zestawie MCC Allen-Bradley średniego napięcia. W celu uzyskania w pełni zintegrowanej, wolnostojącej konfiguracji systemu należy posłużyć się wymiarami i masami podanymi na stronach

37 System przemiennika PowerFlex 7000 z technologią ArcShield Direct-to-Drive / ciężkie warunki pracy Przemiennik PowerFlex ,16 kv, 50 Hz ** ** C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_Y-RPDTD , , , , , C E_D-RPDTD , , , , , C E_D-RPDTD , , , , , C E_D-RPDTD , , , , , C E_D-RPDTD , , , , , C E_D-RPDTD , , , , , C E_D-RPDTD , , , , , C E_D-RPDTD , , , , , ** Podane wymiary i masy dotyczą wyłącznie przemiennika do zastosowania z rozrusznikiem wejściowym w nowym lub istniejącym zestawie MCC Allen-Bradley średniego napięcia. W celu uzyskania w pełni zintegrowanej, wolnostojącej konfiguracji systemu należy posłużyć się wymiarami i masami podanymi na stronach

38 Przemiennik PowerFlex H2 H H1 D W* W* Szerokość D Głębokość H1 Wysokość szafy H2 Wysokość wentylatora H Łączna wysokość (z wentylatorem) W* Waga 36

39 System przemiennika PowerFlex 7000 chłodzonego powietrzem Direct-to-Drive / normalne warunki pracy Przemiennik PowerFlex ,4 kv, 60 Hz A-A DA_-RPDTD , , , , , A-A DA_-RPDTD , , , , , A-A DA_-RPDTD , , , , , A-A DA_-RPDTD , , , , , A-A DA_-RPDTD , , , , , A-A DA_-RPDTD , , , , , A-A DA_-RPDTD , , , , , A-A DA_-RPDTD , , , , , A-A DA_-RPDTD , , , , , A DA_-RPDTD , , , , , A DA_-RPDTD , , , , , A DA_-RPDTD , , , , , A DA_-RPDTD , , , , , A DA_-RPDTD , , , , , A DA_-RPDTD , , , , , E375DA D-RPDTD , , , , , E430DA D-RPDTD , , , , , ,3 kv, 50 Hz A-A DC_Y-RPDTD , , , , , A-A DC_Y-RPDTD , , , , , A-A DC_Y-RPDTD , , , , , A-A DC_Y-RPDTD , , , , , A-A DC_Y-RPDTD , , , , , A-A DC_Y-RPDTD , , , , , A-A DC_Y-RPDTD , , , , , A-A DC_Y-RPDTD , , , , , A-A DC_Y-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , E375DC D-RPDTD , , , , , E430DC D-RPDTD , , , , , E DC_D-RPDTD , , , , , E DC_D-RPDTD , , , , , E DC_D-RPDTD , , , , , N720DC_D-RPDTD , , , , ,

40 Przemiennik PowerFlex ,16 kv, 60 Hz A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , E -DE_D-RPDTD , , , , , E -DE_D-RPDTD , , , , , E -DE_D-RPDTD , , , , , E -DE_D-RPDTD , , , , , E -DE_D-RPDTD , , , , , N720E D-RPDTD , , , , , ,16 kv, 50 Hz A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A-A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , A DE_-RPDTD , , , , , E375-DE D-RPDTD , , , , ,

41 System przemiennika PowerFlex 7000 chłodzonego powietrzem Direct-to-Drive / normalne warunki pracy Przemiennik PowerFlex ,6 kv, 60 Hz A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , ,6 kv, 50 Hz A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A-A DJY-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , A DJ_D-RPDTD , , , , , E DJ_D-RPDTD , , , , , E DJ_D-RPDTD , , , , , E DJ_D-RPDTD , , , , , E DJ_D-RPDTD , , , , , E DJ_D-RPDTD , , , , , N_DJ_D-RPDTD , , , , ,

42 Przemiennik PowerFlex System przemiennika PowerFlex 7000 chłodzonego cieczą Direct-to-Drive / normalne warunki pracy 4,16 kv, 60 Hz L-A DE_D-RPDTD , , , , , L-A DE_D-RPDTD , , , , , L-A DE_D-RPDTD , , , , , L-A DE_D-RPDTD , , , , , L-A DE_D-RPDTD , , , , , ,16 kv, 50 Hz L-A DE_D-RPDTD , , , , , L-A DE_D-RPDTD , , , , , L-A DE_D-RPDTD , , , , , L-A DE_D-RPDTD , , , , , ,6 kv, 60 Hz L-A DJ_D-RPDTD , , , , , L-A DJ_D-RPDTD , , , , , L-A DJ_D-RPDTD , , , , , L-A DJ_D-RPDTD , , , , , L-A DJ_D-RPDTD , , , , , ,6 kv, 50 Hz L-A DJ_D-RPDTD , , , , , L-A DJ_D-RPDTD , , , , , L-A DJ_D-RPDTD , , , , , L-A DJ_D-RPDTD , , , , , L-A DJ_D-RPDTD , , , , ,

43 System przemiennika PowerFlex 7000 chłodzonego powietrzem Direct-to-Drive / ciężkie warunki pracy Przemiennik PowerFlex ,4 kv, 60 Hz A-C DA_-RPDTD , , , , , A-C DA_-RPDTD , , , , , A-C DA_-RPDTD , , , , , A-C DA_-RPDTD , , , , , A-C DA_-RPDTD , , , , , A-C DA_-RPDTD , , , , , A-C DA_-RPDTD , , , , , A-C DA_-RPDTD , , , , , C DA_D-RPDTD , , , , , C DA_D-RPDTD , , , , , C DA_D-RPDTD , , , , , C DA_D-RPDTD , , , , , C DA_D-RPDTD , , , , , ,3 kv, 50 Hz A-C DC_Y-RPDTD , , , , , A-C DC_Y-RPDTD , , , , , A-C DC_Y-RPDTD , , , , , A-C DC_Y-RPDTD , , , , , A-C DC_Y-RPDTD , , , , , A-C DC_Y-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , G DC_D-RPDTD , , , , , G DC_D-RPDTD , , , , , ,16 kv, 60 Hz A-C DE_Y-RPDTD , , , , , A-C DE_Y-RPDTD , , , , , A-C DE_Y-RPDTD , , , , , A-C DE_Y-RPDTD , , , , , A-C DE_Y-RPDTD , , , , , A-C DE_Y-RPDTD , , , , , C DE_Y-RPDTD , , , , , C DE_Y-RPDTD , , , , , C DE_Y-RPDTD , , , , , C DE_Y-RPDTD , , , , , C DE_Y-RPDTD , , , , , C DE_Y-RPDTD , , , , , G DE_Y-RPDTD , , , , , G DE_Y-RPDTD , , , , ,

44 Przemiennik PowerFlex ,16 kv, 50 Hz A-C DE_Y-RPDTD , , , , , A-C DE_Y-RPDTD , , , , , A-C DE_Y-RPDTD , , , , , A-C DE_Y-RPDTD , , , , , A-C DE_Y-RPDTD , , , , , C DE_D-RPDTD , , , , , C DE_D-RPDTD , , , , , C DE_D-RPDTD , , , , , C DE_D-RPDTD , , , , , C DE_D-RPDTD , , , , , C DE_D-RPDTD , , , , , C DE_D-RPDTD , , , , , ,6 kv, 50/60 Hz C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , C AJ_D-RPDTD , , , , , ,6 kv, 50 Hz G AJ_D-RPDTD , , , , , G AJ_D-RPDTD , , , , ,

45 System przemiennika PowerFlex 7000 chłodzonego powietrzem AFE połączenie z osobnym transformatorem / normalne warunki pracy Przemiennik PowerFlex ,4 kv, 60 Hz A-A DAD_-RPTX , , , , , A-A DAD_-RPTX , , , , , A-A DAD_-RPTX , , , , , A-A DAD_-RPTX , , , , , A-A DAD_-RPTX , , , , , A-A DAD_-RPTX , , , , , A-A DAD_-RPTX , , , , , A-A DAD_-RPTX , , , , , A-A DAD_-RPTX , , , , , A-A DAD_-RPTX , , , , , A DA_D-RPTX , , , , , A DA_D-RPTX , , , , , A DA_D-RPTX , , , , , A DA_D-RPTX , , , , , A DA_D-RPTX , , , , , E375-DA D-RPTX , , , , , E430-DA D-RPTX , , , , , ,3 kv, 50 Hz A-A DCDY-RPTX , , , , , A-A DCDY-RPTX , , , , , A-A DCDY-RPTX , , , , , A-A DCDY-RPTX , , , , , A-A DCDY-RPTX , , , , , A-A DCDY-RPTX , , , , , A-A DCDY-RPTX , , , , , A-A DCDY-RPTX , , , , , A-A DCDY-RPTX , , , , , A-A DCDY-RPTX , , , , , A DC_D-RPTX , , , , , A DC_D-RPTX , , , , , A DC_D-RPTX , , , , , A DC_D-RPTX , , , , , A DC_D-RPTX , , , , , E375-DC D-RPTX , , , , , E430-DC D-RPTX , , , , , E DC_D-RPTX , , , , , E DC_D-RPTX , , , , , E DC_D-RPTX , , , , , N720DC_D-RPTX , , , , ,

46 Przemiennik PowerFlex ,16 kv, 60 Hz A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A DE_D-RPTX , , , , , A DE_D-RPTX , , , , , A DE_D-RPTX , , , , , A DE_D-RPTX , , , , , A DE_D-RPTX , , , , , E375-DE D-RPTX , , , , , E430-DE D-RPTX , , , , , E430-DE D-RPTX , , , , , E430-DE D-RPTX , , , , , E430-DE D-RPTX , , , , , N720E D-RPDTD , , , , , ,16 kv, 50 Hz A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A-A DED_-RPTX , , , , , A DE_D-RPTX , , , , , A DE_D-RPTX , , , , , A DE_D-RPTX , , , , , A DE_D-RPTX , , , , , A DE_D-RPTX , , , , , A DE_D-RPTX , , , , , E375-DE D-RPTX , , , , , E430-DE D-RPTX , , , , ,

47 System przemiennika PowerFlex 7000 chłodzonego powietrzem AFE połączenie z osobnym transformatorem / normalne warunki pracy Przemiennik PowerFlex ,6 kv, 60 Hz A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , ,6 kv, 50 Hz A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A-A DJDY-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , , A DJ_D-RPTX , , , , ,

48 Przemiennik PowerFlex System przemiennika PowerFlex 7000 chłodzonego powietrzem AFE połączenie z osobnym transformatorem / ciężkie warunki pracy 2,4 kv, 60 Hz A-C DA_-RPTX , , , , , A-C DA_-RPTX , , , , , A-C DA_-RPTX , , , , , A-C DA_-RPTX , , , , , A-C DA_-RPTX , , , , , A-C DA_-RPTX , , , , , A-C DA_-RPTX , , , , , A-C DA_-RPTX , , , , , A-C DA_-RPTX , , , , , A-C DA_-RPTX , , , , , C DA_D-RPTX , , , , , C DA_D-RPTX , , , , , C DA_D-RPTX , , , , , ,3 kv, 50 Hz A-C DC_Y-RPTX , , , , , A-C DC_Y-RPTX , , , , , A-C DC_Y-RPTX , , , , , A-C DC_Y-RPTX , , , , , A-C DC_Y-RPTX , , , , , A-C DC_Y-RPTX , , , , , A-C DC_Y-RPTX , , , , , A-C DC_Y-RPTX , , , , , A-C DC_Y-RPTX , , , , , A-C DC_Y-RPTX , , , , , C DC_D-RPTX , , , , , C DC_D-RPTX , , , , , G DC_D-RPTX , , , , , G DC_D-RPTX , , , , , ,16 kv, 50/60 Hz A-C DE_Y-RPTX , , , , , A-C DE_Y-RPTX , , , , , A-C DE_Y-RPTX , , , , , A-C DE_Y-RPTX , , , , , A-C DE_Y-RPTX , , , , , A-C DE_Y-RPTX , , , , , A-C DE_Y-RPTX , , , , , A-C DE_Y-RPTX , , , , , A-C DE_Y-RPTX , , , , , A-C DE_Y-RPTX , , , , , C DE_D-RPTX , , , , , C DE_D-RPTX , , , , , G DE_D-RPTX , , , , , G DE_D-RPTX , , , , ,

49 System przemiennika PowerFlex 7000 chłodzonego powietrzem AFE połączenie z osobnym transformatorem / ciężkie warunki pracy Przemiennik PowerFlex ,6 kv, 50/60 Hz A-C DJ_Y-RPTX , , , , , A-C DJ_Y-RPTX , , , , , A-C DJ_Y-RPTX , , , , , A-C DJ_Y-RPTX , , , , , A-C DJ_Y-RPTX , , , , , A-C DJ_Y-RPTX , , , , , A-C DJ_Y-RPTX , , , , , A-C DJ_Y-RPTX , , , , , C DJ_Y-RPTX , , , , , C DJ_Y-RPTX , , , , , C DJ_Y-RPTX , , , , , C DJ_Y-RPTX , , , , , ,6 kv, 50 Hz C DJ_D-RPTX , , , , , C DJ_D-RPTX , , , , ,

50 Przemiennik PowerFlex System przemiennika PowerFlex 7000 chłodzonego powietrzem 18 pulsów połączenie z osobnym transformatorem / normalne warunki pracy 2,4 kv, 60 Hz A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , A DA_D-R18TX , , , , , ,3 kv, 50 Hz A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , , A DC_D-RPDTD , , , , ,

51 System przemiennika PowerFlex 7000 chłodzonego powietrzem 18 pulsów połączenie z osobnym transformatorem / normalne warunki pracy Przemiennik PowerFlex ,16 kv, 60 Hz A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , ,16 kv, 50 Hz A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , , A DE_D-R18TX , , , , ,

52 Przemiennik PowerFlex ,6 kv, 60 Hz A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , ,6 kv, 50 Hz A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , , A DJ_D-R18TX , , , , ,

53 System przemiennika PowerFlex 7000 chłodzonego powietrzem 18 pulsów połączenie z osobnym transformatorem / normalne warunki pracy Przemiennik PowerFlex ,16 kv, 60 Hz L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , ,16 kv, 50 Hz L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , L-A DE_D-RP18TX , , , , , ,6 kv, 60 Hz L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , , ,6 kv, 50 Hz L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , , L-A DJ_D-RP18TX , , , , ,

54 Przemiennik PowerFlex System przemiennika PowerFlex 7000 chłodzonego powietrzem 18 pulsów połączenie z osobnym transformatorem / ciężkie warunki pracy 2,4 kv, 60 Hz C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , C DA_D-R18TX , , , , , ,3 kv, 50 Hz C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , , C DC_D-RPDTD , , , , ,

55 System przemiennika PowerFlex 7000 chłodzonego powietrzem 18 pulsów połączenie z osobnym transformatorem / ciężkie warunki pracy Przemiennik PowerFlex ,16 kv, 60 Hz C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , ,16 kv, 50 Hz C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , , C DE_D-R18TX , , , , ,

56 Przemiennik PowerFlex ,16 kv, 60 Hz C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , C DJ_D-R18TX , , , , , ,16 kv, 60 Hz L-C DE_D-RP18TX , , , , , L-C DE_D-RP18TX , , , , , ,16 kv, 50 Hz L-C DE_D-RP18TX , , , , , L-C DE_D-RP18TX , , , , , ,6 kv, 50/60 Hz L-C DJ_D-RP18TX , , , , , L-C DJ_D-RP18TX , , , , ,

57 Notatki Przemiennik PowerFlex

58 56 Notatki

59 57

60 Usługi i pomoc techniczna Rockwell Automation Globalna pomoc techniczna. Dostęp lokalny. Poczucie bezpieczeństwa. Aby zapewnić niezbędną pomoc, Rockwell Automation dysponuje zintegrowaną, certyfikowaną przez ISO globalną siecią centrów naprawczych, punktów wymiany urządzeń, profesjonalnych serwisów lokalnych, centrów szkoleniowych IACET, certyfikowanych centrów telefonicznych pomocy technicznej oraz narzędzi internetowych. Spełnij bieżące potrzeby techniczne Zdalne wsparcie i monitorowanie Usługi szkoleniowe Usługi u klienta Usługi naprawcze Wsparcie w czasie rzeczywistym na poziomie produktów, systemów i aplikacji Nieograniczone zasoby i narzędzia online Czat na żywo i fora pomocy technicznej Monitorowanie bezpieczeństwa, alarmowanie i diagnostyka urządzeń Kursy prowadzone przez instruktora, kursy komputerowe i internetowe Wirtualna sala szkoleniowa Oceny szkoleń Stacje i akcesoria robocze Technologia wbudowana Konserwacja zapobiegawcza Migracje i konwersje Rozruch i przekazanie do eksploatacji Przeróbki produktów Usługi napraw szerokiego wachlarza marek i produktów automatyki przemysłowej Roczne umowy serwisowe Wykorzystaj w pełni swoją inwestycję w automatykę Zarządzanie zapotrzebowaniem na MRO Wydłużanie cyklu życia i migracje Usługi sieciowe i bezpieczeństwa Usługi w zakresie bezpieczeństwa Kompleksowe planowanie zarządzania zasobami Usługi zapewnienia niezawodności Śledzenie gwarancji Szybki dostęp do globalnych zapasów części zapasowych Installed Base Evaluation Identyfikacja ryzyka utraty użyteczności Narzędzia i umowy usług wsparcia w całym cyklu życia, ograniczające ryzyko w dziedzinie produkcji Usługi cyklu życia układów sterowania Zarządzanie zbieżnością sieci Technologia, usługi w zakresie polityki i procedur bezpieczeństwa Oceny bezpieczeństwa i rozwiązywanie problemów związanych z bezpieczeństwem Usługi projektowania, integracji i walidacji bezpieczeństwa Odwiedź centrum pomocy technicznej Rockwell Automation na stronie aby uzyskać informacje techniczne i pomoc oraz: przeczytać uwagi techniczne/aplikacyjne; subskrybować powiadomienia owe o produktach/usługach; pobrać poprawki do oprogramowania; zadać pytanie, skorzystać z czatu, forum pomocy technicznej itp. Wejdź na stronę Get Support Now pod adresem wybierz kraj i odszukaj informacje o możliwościach uzyskania lokalnej pomocy technicznej. Allen-Bradley, LISTEN. THINK. SOLVE. i Rockwell Software są znakami towarowymi firmy Rockwell Automation, Inc. Znaki towarowe nienależące do Rockwell Automation stanowią własność odpowiednich przedsiębiorstw. Publikacja PFLEX-SG003C-PL-P kwiecień Rockwell Automation, Inc. Wszelkie prawa zastrzeżone. Wydrukowano w USA.
