do projektu budowlanego kanalizacji deszczowej OBIEKT: BARCIN WIEŚ przy drodze Barcin-Mamlicz GMINA BARCIN

Transkrypt

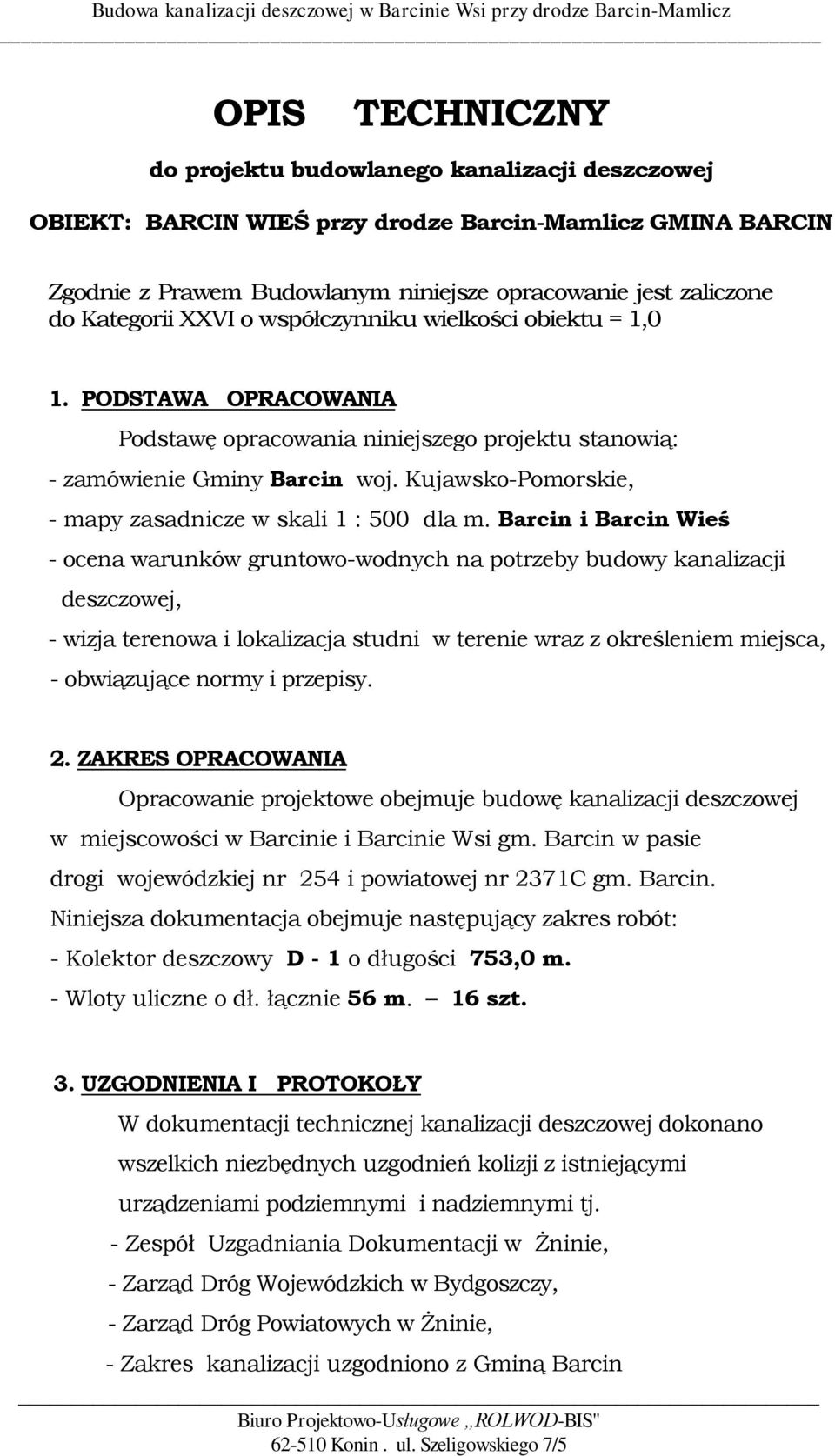

1 OPIS TECHNICZNY do projektu budowlanego kanalizacji deszczowej OBIEKT: BARCIN WIEŚ przy drodze Barcin-Mamlicz GMINA BARCIN Zgodnie z Prawem Budowlanym niniejsze opracowanie jest zaliczone do Kategorii XXVI o współczynniku wielkości obiektu = 1,0 1. PODSTAWA OPRACOWANIA Podstawę opracowania niniejszego projektu stanowią: - zamówienie Gminy Barcin woj. Kujawsko-Pomorskie, - mapy zasadnicze w skali 1 : 500 dla m. Barcin i Barcin Wieś - ocena warunków gruntowo-wodnych na potrzeby budowy kanalizacji deszczowej, - wizja terenowa i lokalizacja studni w terenie wraz z określeniem miejsca, - obwiązujące normy i przepisy. 2. ZAKRES OPRACOWANIA Opracowanie projektowe obejmuje budowę kanalizacji deszczowej w miejscowości w Barcinie i Barcinie Wsi gm. Barcin w pasie drogi wojewódzkiej nr 254 i powiatowej nr 2371C gm. Barcin. Niniejsza dokumentacja obejmuje następujący zakres robót: - Kolektor deszczowy D - 1 o długości 753,0 m. - Wloty uliczne o dł. łącznie 56 m. 16 szt. 3. UZGODNIENIA I PROTOKOŁY W dokumentacji technicznej kanalizacji deszczowej dokonano wszelkich niezbędnych uzgodnień kolizji z istniejącymi urządzeniami podziemnymi i nadziemnymi tj. - Zespół Uzgadniania Dokumentacji w Żninie, - Zarząd Dróg Wojewódzkich w Bydgoszczy, - Zarząd Dróg Powiatowych w Żninie, - Zakres kanalizacji uzgodniono z Gminą Barcin

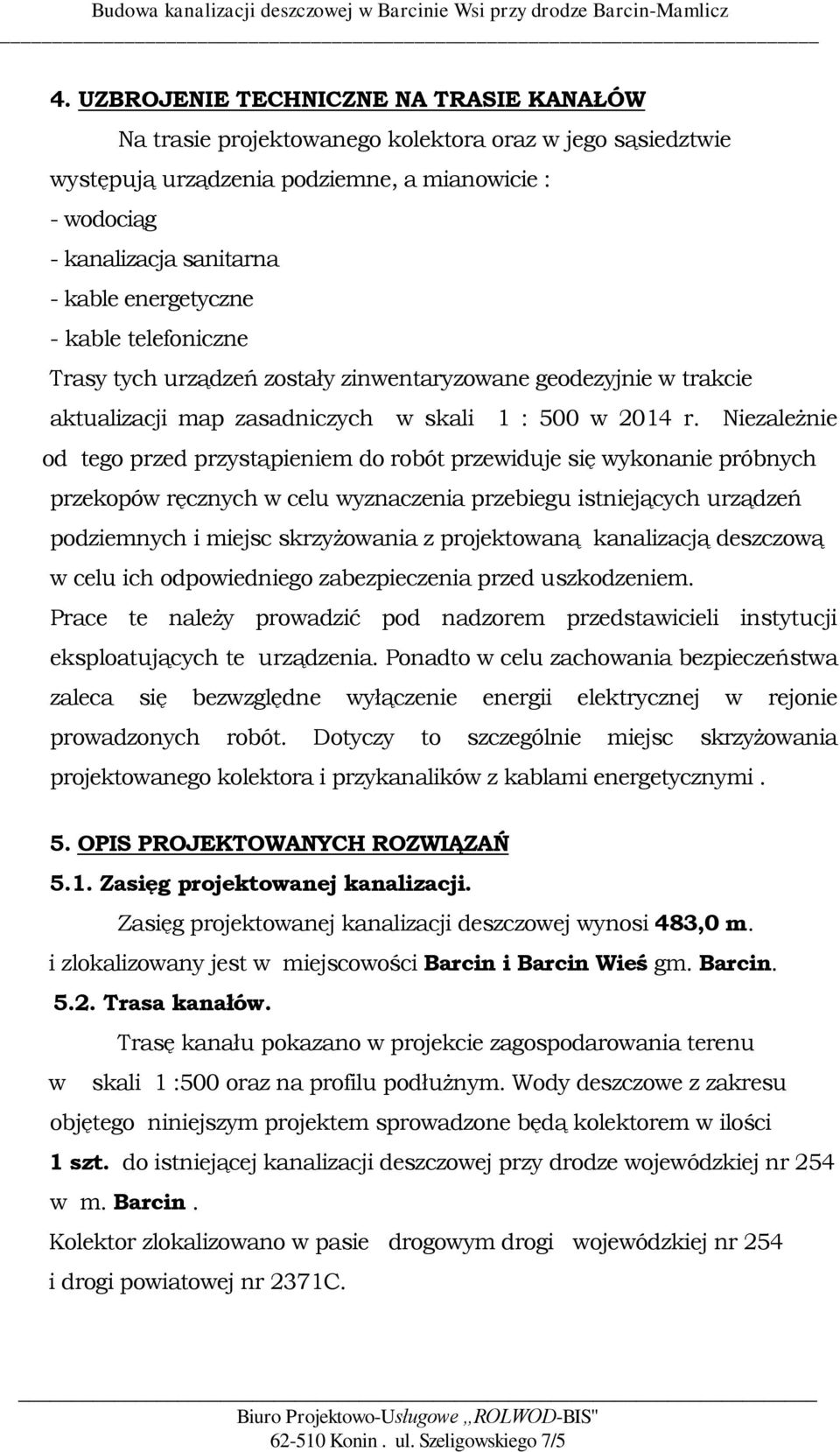

2 4. UZBROJENIE TECHNICZNE NA TRASIE KANAŁÓW Na trasie projektowanego kolektora oraz w jego sąsiedztwie występują urządzenia podziemne, a mianowicie : - wodociąg - kanalizacja sanitarna - kable energetyczne - kable telefoniczne Trasy tych urządzeń zostały zinwentaryzowane geodezyjnie w trakcie aktualizacji map zasadniczych w skali 1 : 500 w 2014 r. Niezależnie od tego przed przystąpieniem do robót przewiduje się wykonanie próbnych przekopów ręcznych w celu wyznaczenia przebiegu istniejących urządzeń podziemnych i miejsc skrzyżowania z projektowaną kanalizacją deszczową w celu ich odpowiedniego zabezpieczenia przed uszkodzeniem. Prace te należy prowadzić pod nadzorem przedstawicieli instytucji eksploatujących te urządzenia. Ponadto w celu zachowania bezpieczeństwa zaleca się bezwzględne wyłączenie energii elektrycznej w rejonie prowadzonych robót. Dotyczy to szczególnie miejsc skrzyżowania projektowanego kolektora i przykanalików z kablami energetycznymi. 5. OPIS PROJEKTOWANYCH ROZWIĄZAŃ 5.1. Zasięg projektowanej kanalizacji. Zasięg projektowanej kanalizacji deszczowej wynosi 483,0 m. i zlokalizowany jest w miejscowości Barcin i Barcin Wieś gm. Barcin Trasa kanałów. Trasę kanału pokazano w projekcie zagospodarowania terenu w skali 1 :500 oraz na profilu podłużnym. Wody deszczowe z zakresu objętego niniejszym projektem sprowadzone będą kolektorem w ilości 1 szt. do istniejącej kanalizacji deszczowej przy drodze wojewódzkiej nr 254 w m. Barcin. Kolektor zlokalizowano w pasie drogowym drogi wojewódzkiej nr 254 i drogi powiatowej nr 2371C.

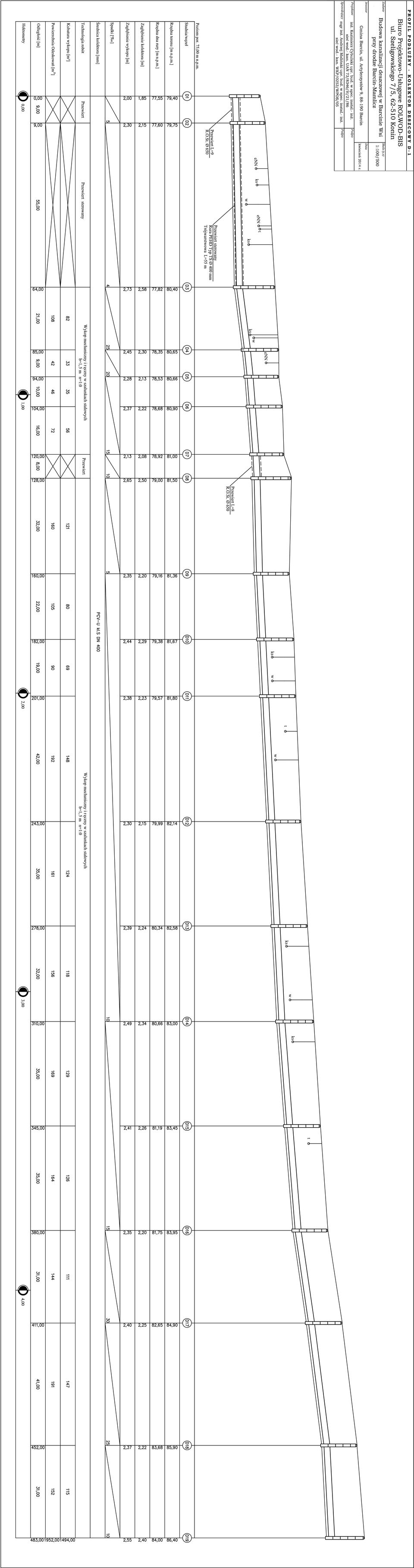

3 5.3. Głębokość posadowienia kanałów. Zagłębienie kanalizacji określono na profilu podłużnym projektowanego kolektora. W projekcie dążono do lokalizacji kanałów możliwie płytko przy możliwości wykonania właściwie przyłączy i wpustów deszczowych. Głębokości ich w większości nie przekraczają 3,0 m. i wynoszą średnio 1,85 2,60m Średnice i spadki. Kolektor kanalizacji deszczowej zaprojektowano z rury PVC Ø 400 mm ułożonej na podsypce z pospółki grubości 15 cm. oraz z rury PEHD typ TS trójwarstwowej wykonanej poprzez przewiert sterowany. Uzbrojenie sieci stanowić będą kratki ściekowe i studnie kanalizacyjne z elementów prefabrykowanych z betonu hydrotechnicznego Ø 1400 mm wykonanych zgodnie z normą Z PN-B Studnie te rozstawiono na trasie kanału w odległościach m, na załamaniach trasy, przy zmianie spadków oraz w miejscach, gdzie przewidziano podłączenie do nich wpustu ulicznego. Na kolektorze zaprojektowano studnie z elementów prefabrykowanych z betonu hydrotechnicznego wodoszczelnego W8 zgodnie z normą DIN 4034 część 1 łączonych na uszczelkę elastomerową. Kineta studni wykonana jako monolit z wyprofilowanym dnem, przejściem szczelnie zwibrowanym w procesie produkcji lub łączonym za pomocą uszczelki gumowej typu Steinhoff lub Forscheda. Osadzenie rur PVC w ścianie komór przewidziane jest przy pomocy uszczelki. 6. ORGANIZACJA I TECHNOLOGIA ROBÓT W związku z lokalizacją kolektorów w pasie drogowym roboty ziemne przewidziano do wykonania sposobem mechanicznym i ręcznym w szalunkach. Przewidziano całkowitą wymianę gruntu, co umożliwi właściwe zagęszczenie gruntu. Należy zwrócić szczególną uwagę zwłaszcza na umocnienia ścian wykopów zapewniające pełne bezpieczeństwo dla pracujących, jak i również zabezpieczyć istniejące w pobliżu słupy energetyczne, sieci wodociągowe itp. Zaleca się, aby długość otwartego wykopu nie przekraczała m, a w bliskiej

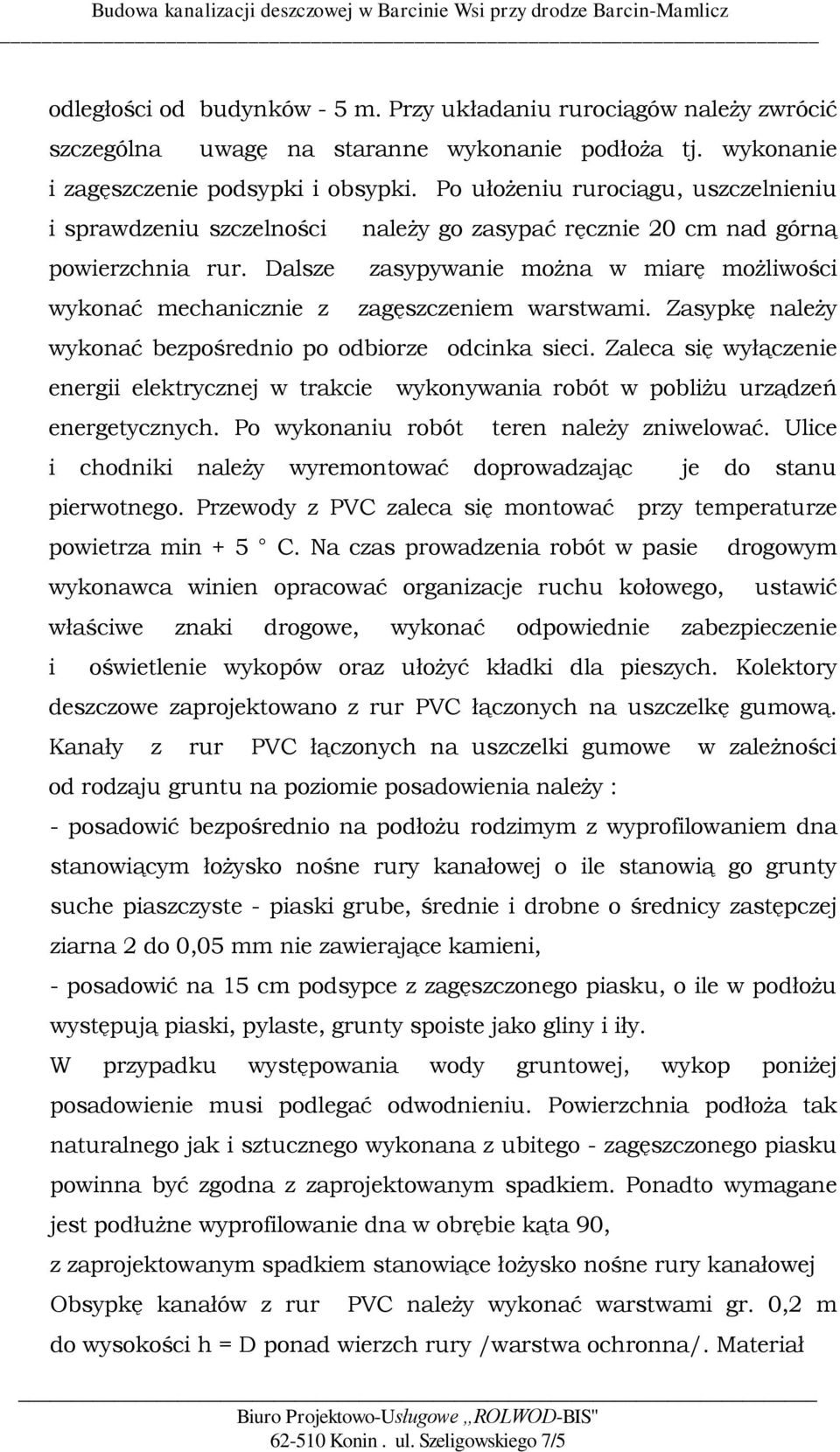

4 odległości od budynków - 5 m. Przy układaniu rurociągów należy zwrócić szczególna uwagę na staranne wykonanie podłoża tj. wykonanie i zagęszczenie podsypki i obsypki. Po ułożeniu rurociągu, uszczelnieniu i sprawdzeniu szczelności powierzchnia rur. Dalsze wykonać mechanicznie z należy go zasypać ręcznie 20 cm nad górną zasypywanie można w miarę możliwości zagęszczeniem warstwami. Zasypkę należy wykonać bezpośrednio po odbiorze odcinka sieci. Zaleca się wyłączenie energii elektrycznej w trakcie wykonywania robót w pobliżu urządzeń energetycznych. Po wykonaniu robót teren należy zniwelować. Ulice i chodniki należy wyremontować doprowadzając je do stanu pierwotnego. Przewody z PVC zaleca się montować przy temperaturze powietrza min + 5 C. Na czas prowadzenia robót w pasie wykonawca winien opracować organizacje ruchu kołowego, drogowym ustawić właściwe znaki drogowe, wykonać odpowiednie zabezpieczenie i oświetlenie wykopów oraz ułożyć kładki dla pieszych. Kolektory deszczowe zaprojektowano z rur PVC łączonych na uszczelkę gumową. Kanały z rur PVC łączonych na uszczelki gumowe w zależności od rodzaju gruntu na poziomie posadowienia należy : - posadowić bezpośrednio na podłożu rodzimym z wyprofilowaniem dna stanowiącym łożysko nośne rury kanałowej o ile stanowią go grunty suche piaszczyste - piaski grube, średnie i drobne o średnicy zastępczej ziarna 2 do 0,05 mm nie zawierające kamieni, - posadowić na 15 cm podsypce z zagęszczonego piasku, o ile w podłożu występują piaski, pylaste, grunty spoiste jako gliny i iły. W przypadku występowania wody gruntowej, wykop poniżej posadowienie musi podlegać odwodnieniu. Powierzchnia podłoża tak naturalnego jak i sztucznego wykonana z ubitego - zagęszczonego piasku powinna być zgodna z zaprojektowanym spadkiem. Ponadto wymagane jest podłużne wyprofilowanie dna w obrębie kąta 90, z zaprojektowanym spadkiem stanowiące łożysko nośne rury kanałowej Obsypkę kanałów z rur PVC należy wykonać warstwami gr. 0,2 m do wysokości h = D ponad wierzch rury /warstwa ochronna/. Materiał

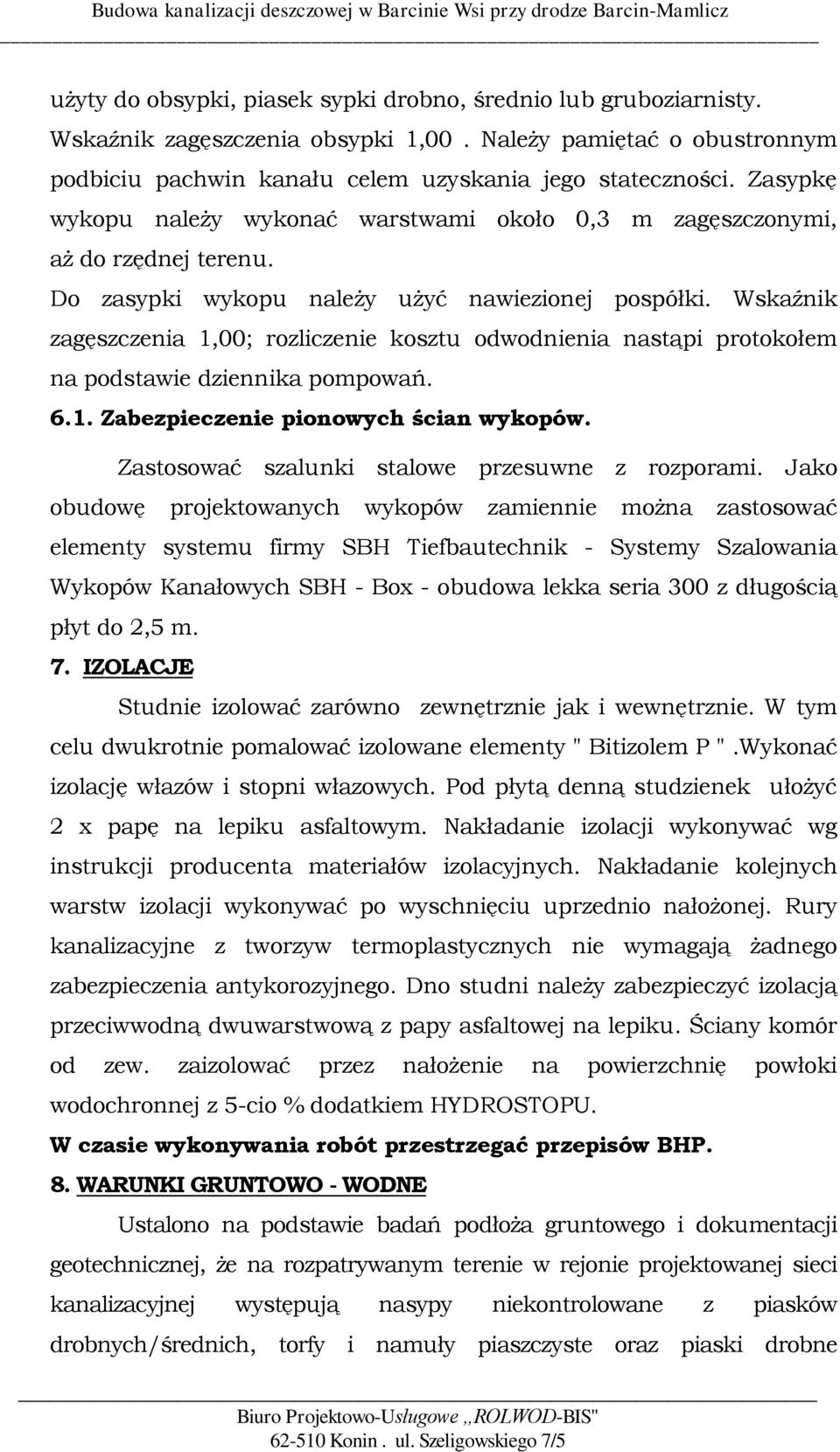

5 użyty do obsypki, piasek sypki drobno, średnio lub gruboziarnisty. Wskaźnik zagęszczenia obsypki 1,00. Należy pamiętać o obustronnym podbiciu pachwin kanału celem uzyskania jego stateczności. Zasypkę wykopu należy wykonać warstwami około 0,3 m zagęszczonymi, aż do rzędnej terenu. Do zasypki wykopu należy użyć nawiezionej pospółki. Wskaźnik zagęszczenia 1,00; rozliczenie kosztu odwodnienia nastąpi protokołem na podstawie dziennika pompowań Zabezpieczenie pionowych ścian wykopów. Zastosować szalunki stalowe przesuwne z rozporami. Jako obudowę projektowanych wykopów zamiennie można zastosować elementy systemu firmy SBH Tiefbautechnik - Systemy Szalowania Wykopów Kanałowych SBH - Box - obudowa lekka seria 300 z długością płyt do 2,5 m. 7. IZOLACJE Studnie izolować zarówno zewnętrznie jak i wewnętrznie. W tym celu dwukrotnie pomalować izolowane elementy " Bitizolem P ".Wykonać izolację włazów i stopni włazowych. Pod płytą denną studzienek ułożyć 2 x papę na lepiku asfaltowym. Nakładanie izolacji wykonywać wg instrukcji producenta materiałów izolacyjnych. Nakładanie kolejnych warstw izolacji wykonywać po wyschnięciu uprzednio nałożonej. Rury kanalizacyjne z tworzyw termoplastycznych nie wymagają żadnego zabezpieczenia antykorozyjnego. Dno studni należy zabezpieczyć izolacją przeciwwodną dwuwarstwową z papy asfaltowej na lepiku. Ściany komór od zew. zaizolować przez nałożenie na powierzchnię powłoki wodochronnej z 5-cio % dodatkiem HYDROSTOPU. W czasie wykonywania robót przestrzegać przepisów BHP. 8. WARUNKI GRUNTOWO - WODNE Ustalono na podstawie badań podłoża gruntowego i dokumentacji geotechnicznej, że na rozpatrywanym terenie w rejonie projektowanej sieci kanalizacyjnej występują nasypy niekontrolowane z piasków drobnych/średnich, torfy i namuły piaszczyste oraz piaski drobne

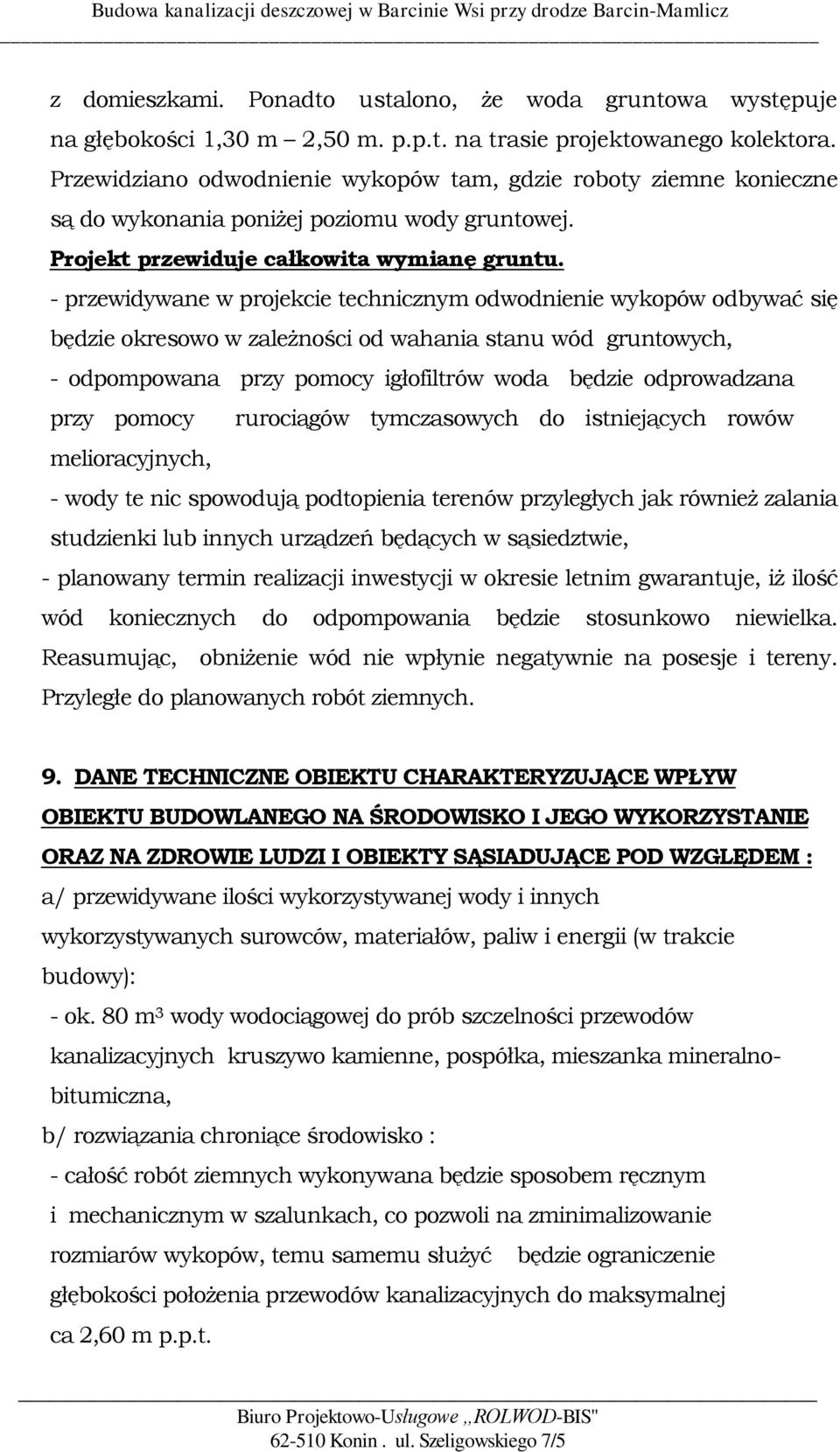

6 z domieszkami. Ponadto ustalono, że woda gruntowa występuje na głębokości 1,30 m 2,50 m. p.p.t. na trasie projektowanego kolektora. Przewidziano odwodnienie wykopów tam, gdzie roboty ziemne konieczne są do wykonania poniżej poziomu wody gruntowej. Projekt przewiduje całkowita wymianę gruntu. - przewidywane w projekcie technicznym odwodnienie wykopów odbywać się będzie okresowo w zależności od wahania stanu wód gruntowych, - odpompowana przy pomocy igłofiltrów woda będzie odprowadzana przy pomocy rurociągów tymczasowych do istniejących rowów melioracyjnych, - wody te nic spowodują podtopienia terenów przyległych jak również zalania studzienki lub innych urządzeń będących w sąsiedztwie, - planowany termin realizacji inwestycji w okresie letnim gwarantuje, iż ilość wód koniecznych do odpompowania będzie stosunkowo niewielka. Reasumując, obniżenie wód nie wpłynie negatywnie na posesje i tereny. Przyległe do planowanych robót ziemnych. 9. DANE TECHNICZNE OBIEKTU CHARAKTERYZUJĄCE WPŁYW OBIEKTU BUDOWLANEGO NA ŚRODOWISKO I JEGO WYKORZYSTANIE ORAZ NA ZDROWIE LUDZI I OBIEKTY SĄSIADUJĄCE POD WZGLĘDEM : a/ przewidywane ilości wykorzystywanej wody i innych wykorzystywanych surowców, materiałów, paliw i energii (w trakcie budowy): - ok. 80 m 3 wody wodociągowej do prób szczelności przewodów kanalizacyjnych kruszywo kamienne, pospółka, mieszanka mineralnobitumiczna, b/ rozwiązania chroniące środowisko : - całość robót ziemnych wykonywana będzie sposobem ręcznym i mechanicznym w szalunkach, co pozwoli na zminimalizowanie rozmiarów wykopów, temu samemu służyć będzie ograniczenie głębokości położenia przewodów kanalizacyjnych do maksymalnej ca 2,60 m p.p.t.

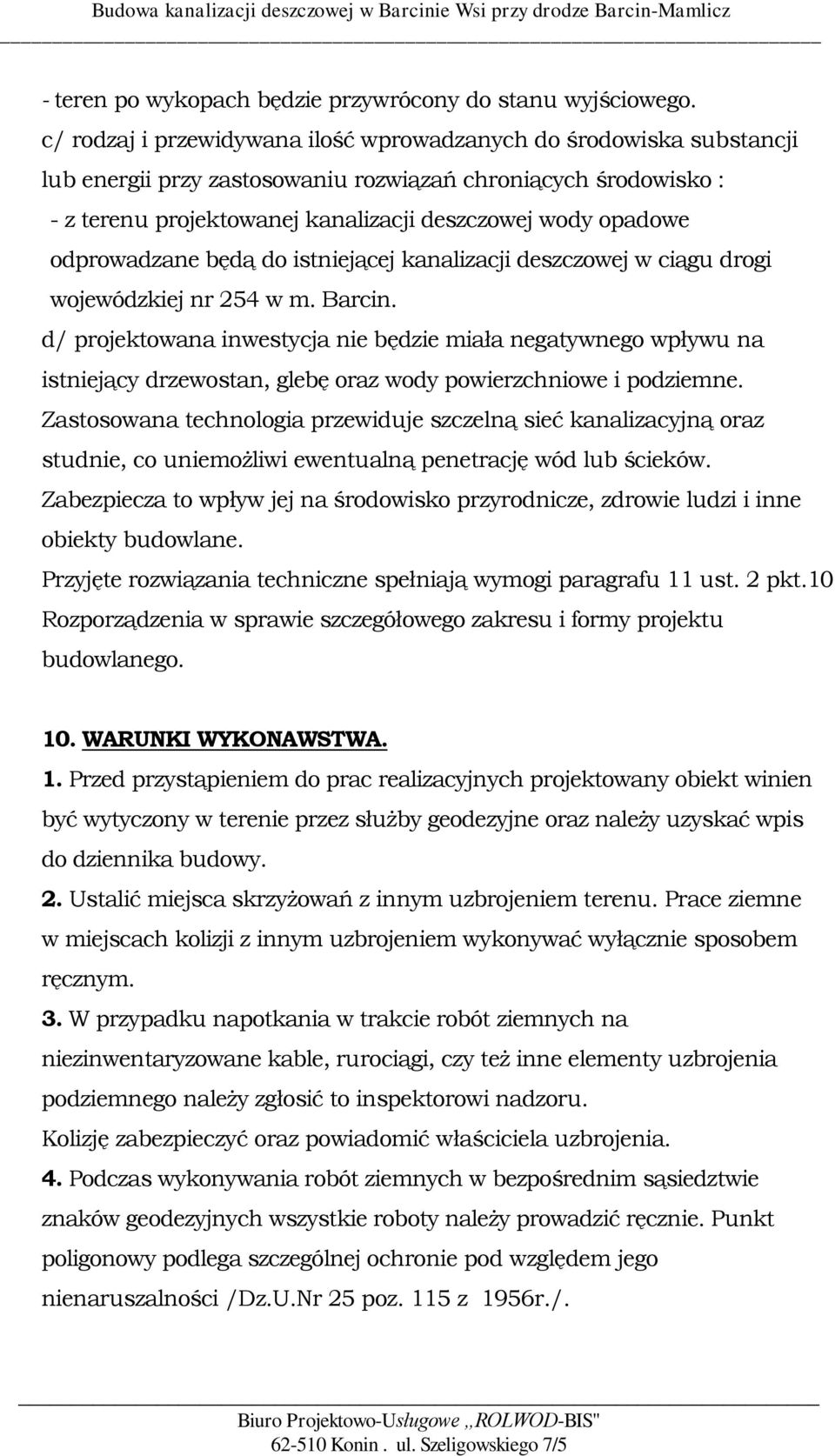

7 - teren po wykopach będzie przywrócony do stanu wyjściowego. c/ rodzaj i przewidywana ilość wprowadzanych do środowiska substancji lub energii przy zastosowaniu rozwiązań chroniących środowisko : - z terenu projektowanej kanalizacji deszczowej wody opadowe odprowadzane będą do istniejącej kanalizacji deszczowej w ciągu drogi wojewódzkiej nr 254 w m. Barcin. d/ projektowana inwestycja nie będzie miała negatywnego wpływu na istniejący drzewostan, glebę oraz wody powierzchniowe i podziemne. Zastosowana technologia przewiduje szczelną sieć kanalizacyjną oraz studnie, co uniemożliwi ewentualną penetrację wód lub ścieków. Zabezpiecza to wpływ jej na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane. Przyjęte rozwiązania techniczne spełniają wymogi paragrafu 11 ust. 2 pkt.10 Rozporządzenia w sprawie szczegółowego zakresu i formy projektu budowlanego. 10. WARUNKI WYKONAWSTWA. 1. Przed przystąpieniem do prac realizacyjnych projektowany obiekt winien być wytyczony w terenie przez służby geodezyjne oraz należy uzyskać wpis do dziennika budowy. 2. Ustalić miejsca skrzyżowań z innym uzbrojeniem terenu. Prace ziemne w miejscach kolizji z innym uzbrojeniem wykonywać wyłącznie sposobem ręcznym. 3. W przypadku napotkania w trakcie robót ziemnych na niezinwentaryzowane kable, rurociągi, czy też inne elementy uzbrojenia podziemnego należy zgłosić to inspektorowi nadzoru. Kolizję zabezpieczyć oraz powiadomić właściciela uzbrojenia. 4. Podczas wykonywania robót ziemnych w bezpośrednim sąsiedztwie znaków geodezyjnych wszystkie roboty należy prowadzić ręcznie. Punkt poligonowy podlega szczególnej ochronie pod względem jego nienaruszalności /Dz.U.Nr 25 poz. 115 z 1956r./.

8 5. Roboty ziemne w ulicy prowadzić w sposób umożliwiający dojazd mieszkańców do nieruchomości. 6. Przed zasypaniem wykopów należy dokonać geodezyjnej inwentaryzacji powykonawczej sieci. 7. Na czas prowadzenia robót należy ustawić właściwe znaki ostrzegawcze oraz wykonać odpowiednie zabezpieczenie i oświetlenie wykopów. 8. Inspektor nadzoru zobowiązany jest do kontroli obsługi geodezyjnej w zakresie wytyczenia pomiaru i inwentaryzacji powykonawczej. 9. Realizacja obiektu wymaga uzyskania pozwolenia na budowę. 11. UW AGI KOŃCOWE Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych" wyd. w 1994 r oraz przepisami BHP i obowiązującymi normami, a także instrukcją wykonania studni z betonu C35/45. Konin, maj 2014 rok O p r a c o w a ł :

9 OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU I. Dane ewidencyjne 1.1. Inwestor: Gmina Barcin ul. Artylerzystów Barcin 1.2. Zadanie inwestycyjne: budowa kanalizacji deszczowej 1.3. Obiekt: rurociągi deszczowe, wloty uliczne 1.4. Lokalizacja: Barcin Wieś gm. Barcin 1.5. Branża: Sanitarna 1.6. Faza: Projekt budowlany 1.7. Autor opracowania: Biuro Projektowo Usługowe ROLWOD-BIS ul. Szeligowskiego 7/5, Konin II. Podstawa opracowania 2.1. Zlecenie Inwestora 2.2. Projekt kanalizacji deszczowej w miejscowości Barcin Wieś gm. Barcin opracowany przez BPU ROLWOD-BIS w Koninie, ul. Szeligowskiego 7/5, Konin Mapy zasadnicze w skali 1 : Opracowania branżowe 2.5. Uzgodnienia wg załączonych dokumentów III. Przedmiot opracowania Przedmiotem opracowania jest projekt kanalizacji deszczowej w Barcinie Wsi przy drodze Barcin-Mamlicz gm. Barcin. - kolektor deszczowy o długości - 483,0 m.

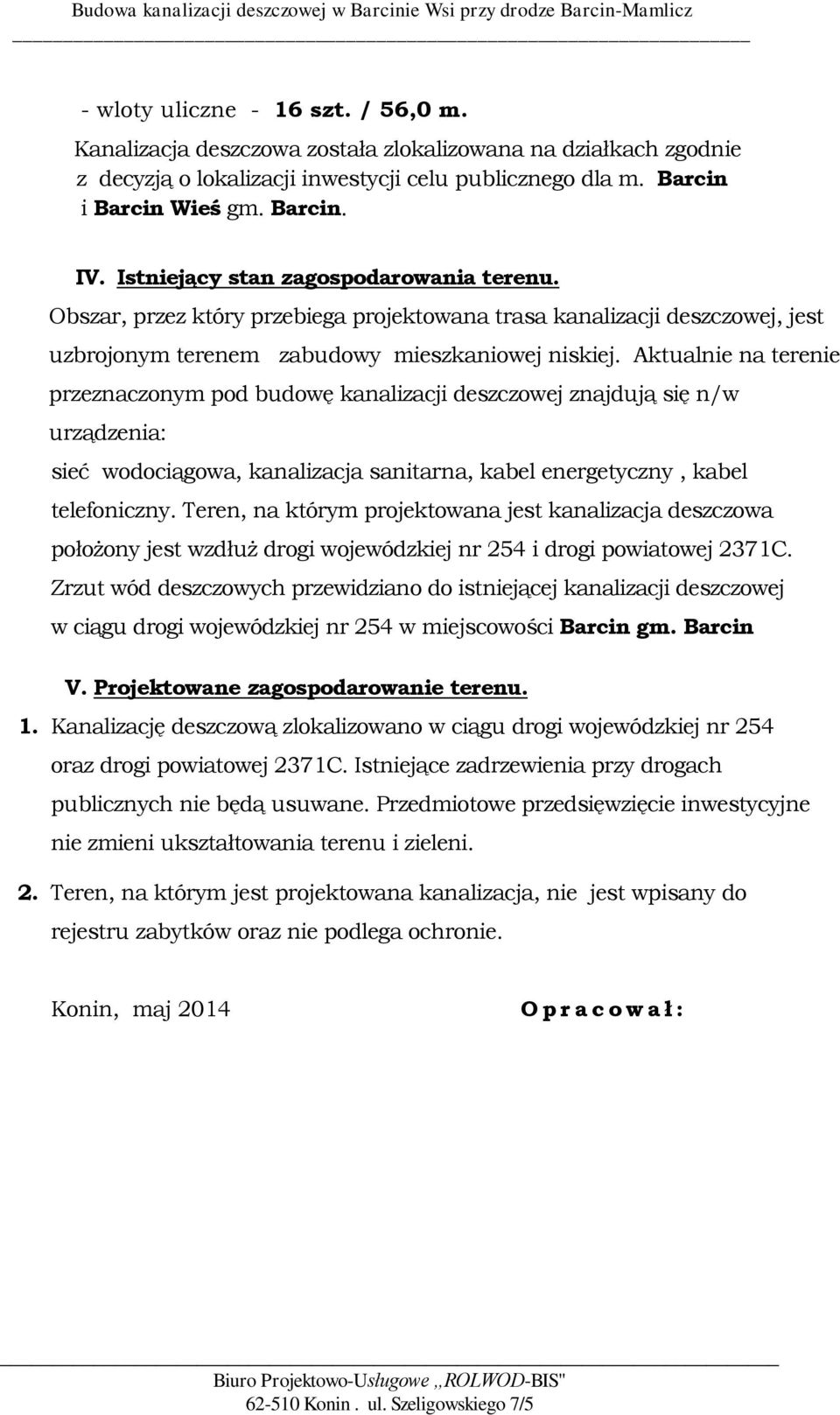

10 - wloty uliczne - 16 szt. / 56,0 m. Kanalizacja deszczowa została zlokalizowana na działkach zgodnie z decyzją o lokalizacji inwestycji celu publicznego dla m. Barcin i Barcin Wieś gm. Barcin. IV. Istniejący stan zagospodarowania terenu. Obszar, przez który przebiega projektowana trasa kanalizacji deszczowej, jest uzbrojonym terenem zabudowy mieszkaniowej niskiej. Aktualnie na terenie przeznaczonym pod budowę kanalizacji deszczowej znajdują się n/w urządzenia: sieć wodociągowa, kanalizacja sanitarna, kabel energetyczny, kabel telefoniczny. Teren, na którym projektowana jest kanalizacja deszczowa położony jest wzdłuż drogi wojewódzkiej nr 254 i drogi powiatowej 2371C. Zrzut wód deszczowych przewidziano do istniejącej kanalizacji deszczowej w ciągu drogi wojewódzkiej nr 254 w miejscowości Barcin gm. Barcin V. Projektowane zagospodarowanie terenu. 1. Kanalizację deszczową zlokalizowano w ciągu drogi wojewódzkiej nr 254 oraz drogi powiatowej 2371C. Istniejące zadrzewienia przy drogach publicznych nie będą usuwane. Przedmiotowe przedsięwzięcie inwestycyjne nie zmieni ukształtowania terenu i zieleni. 2. Teren, na którym jest projektowana kanalizacja, nie jest wpisany do rejestru zabytków oraz nie podlega ochronie. Konin, maj 2014 O p r a c o w a ł :

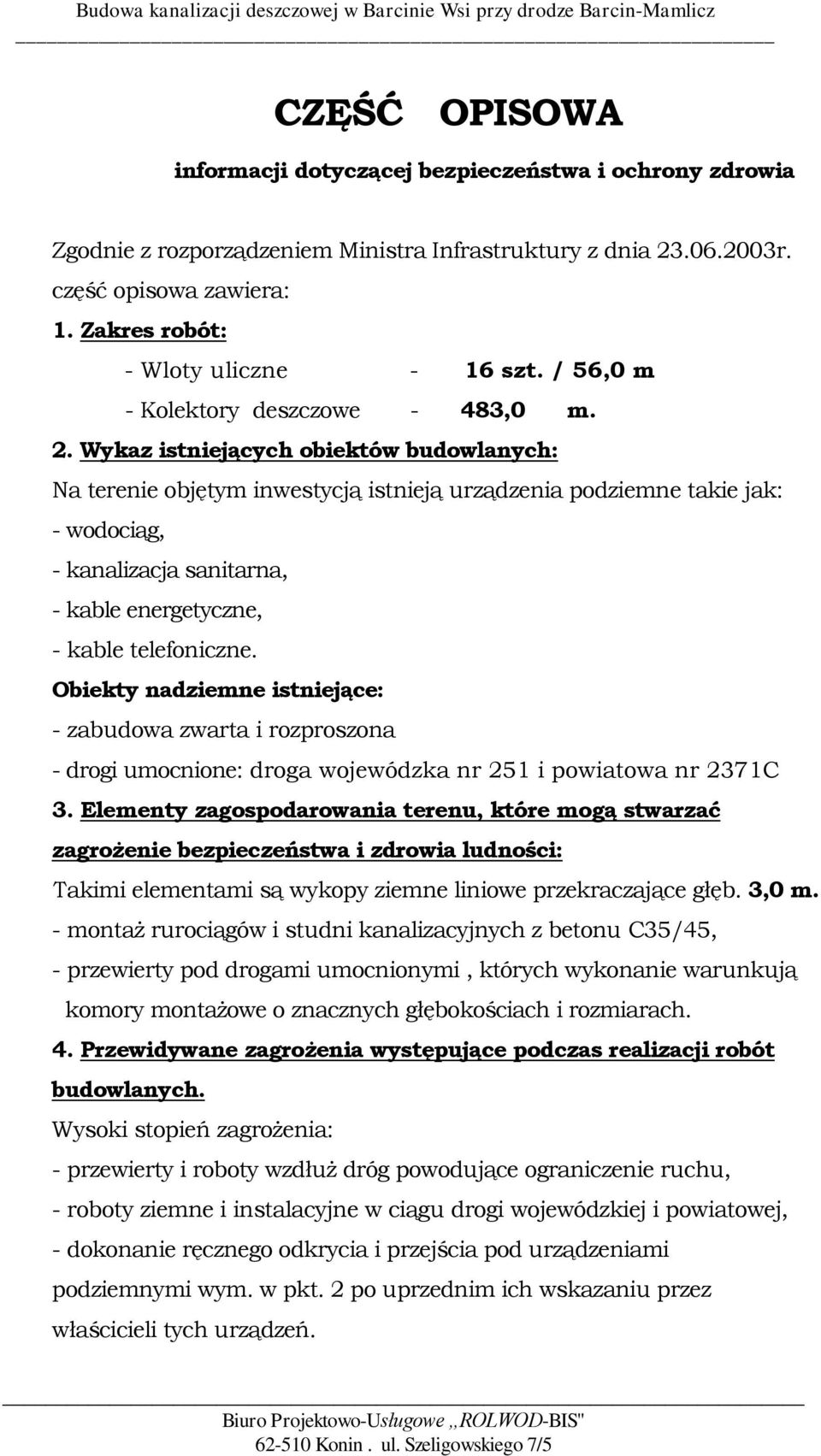

11 CZĘŚĆ OPISOWA informacji dotyczącej bezpieczeństwa i ochrony zdrowia Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. część opisowa zawiera: 1. Zakres robót: - Wloty uliczne - 16 szt. / 56,0 m - Kolektory deszczowe - 483,0 m. 2. Wykaz istniejących obiektów budowlanych: Na terenie objętym inwestycją istnieją urządzenia podziemne takie jak: - wodociąg, - kanalizacja sanitarna, - kable energetyczne, - kable telefoniczne. Obiekty nadziemne istniejące: - zabudowa zwarta i rozproszona - drogi umocnione: droga wojewódzka nr 251 i powiatowa nr 2371C 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludności: Takimi elementami są wykopy ziemne liniowe przekraczające głęb. 3,0 m. - montaż rurociągów i studni kanalizacyjnych z betonu C35/45, - przewierty pod drogami umocnionymi, których wykonanie warunkują komory montażowe o znacznych głębokościach i rozmiarach. 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych. Wysoki stopień zagrożenia: - przewierty i roboty wzdłuż dróg powodujące ograniczenie ruchu, - roboty ziemne i instalacyjne w ciągu drogi wojewódzkiej i powiatowej, - dokonanie ręcznego odkrycia i przejścia pod urządzeniami podziemnymi wym. w pkt. 2 po uprzednim ich wskazaniu przez właścicieli tych urządzeń.

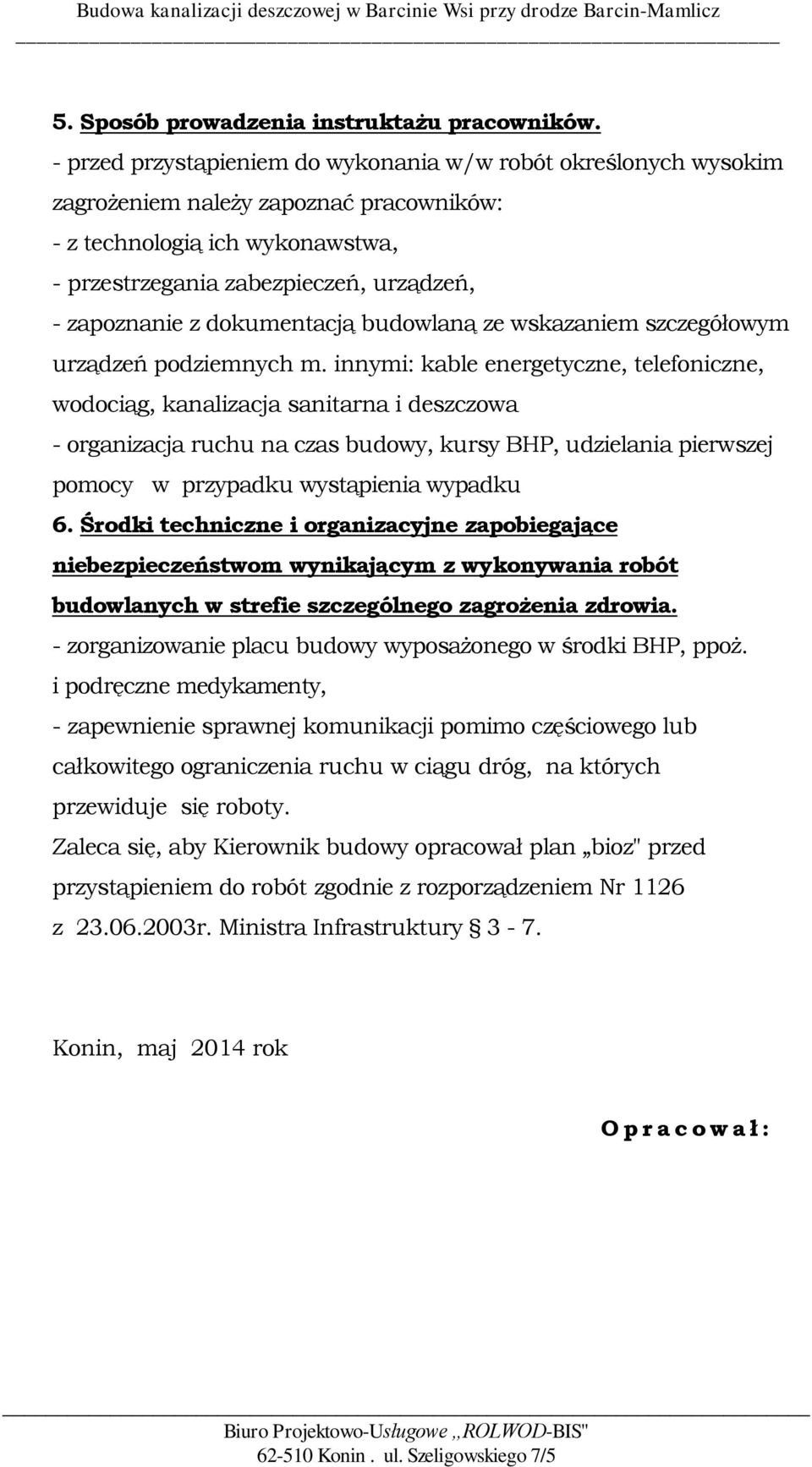

12 5. Sposób prowadzenia instruktażu pracowników. - przed przystąpieniem do wykonania w/w robót określonych wysokim zagrożeniem należy zapoznać pracowników: - z technologią ich wykonawstwa, - przestrzegania zabezpieczeń, urządzeń, - zapoznanie z dokumentacją budowlaną ze wskazaniem szczegółowym urządzeń podziemnych m. innymi: kable energetyczne, telefoniczne, wodociąg, kanalizacja sanitarna i deszczowa - organizacja ruchu na czas budowy, kursy BHP, udzielania pierwszej pomocy w przypadku wystąpienia wypadku 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefie szczególnego zagrożenia zdrowia. - zorganizowanie placu budowy wyposażonego w środki BHP, ppoż. i podręczne medykamenty, - zapewnienie sprawnej komunikacji pomimo częściowego lub całkowitego ograniczenia ruchu w ciągu dróg, na których przewiduje się roboty. Zaleca się, aby Kierownik budowy opracował plan bioz" przed przystąpieniem do robót zgodnie z rozporządzeniem Nr 1126 z r. Ministra Infrastruktury 3-7. Konin, maj 2014 rok O p r a c o w a ł :

13

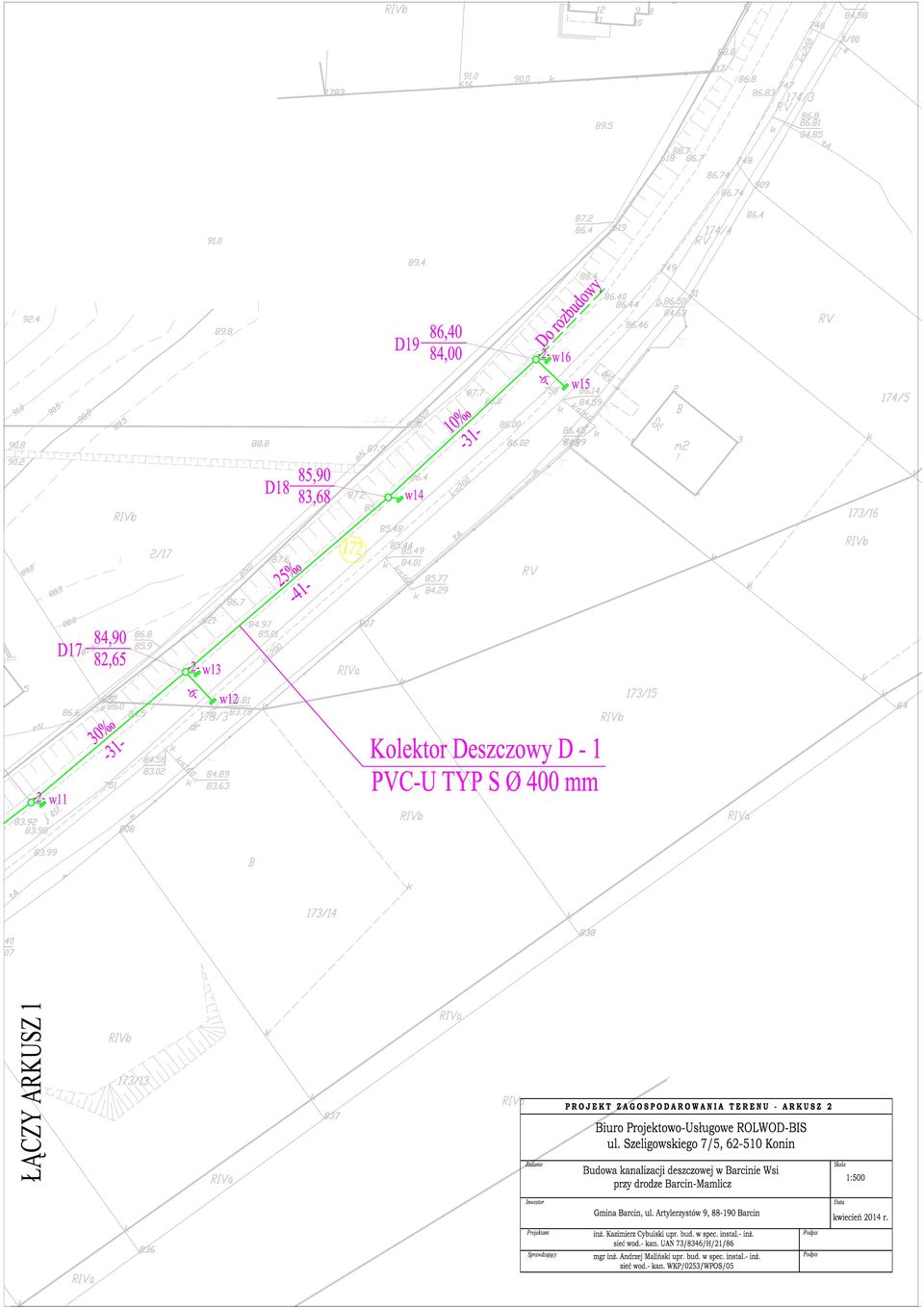

14

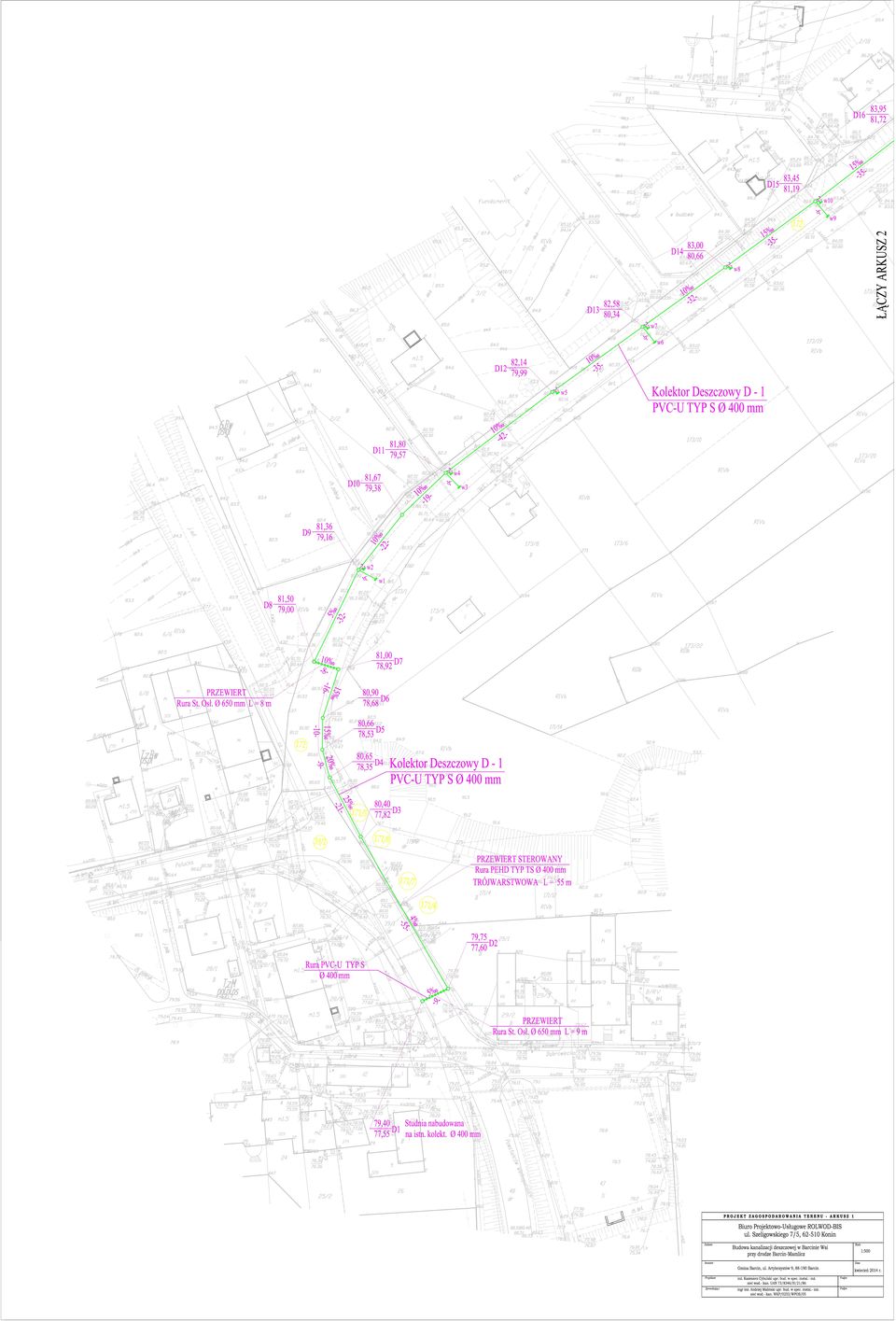

15

16
