1 Hiab XS 855 Moment udźwigu 80 Tm Broszura produktu

2 Mocny i wszechstronny

3

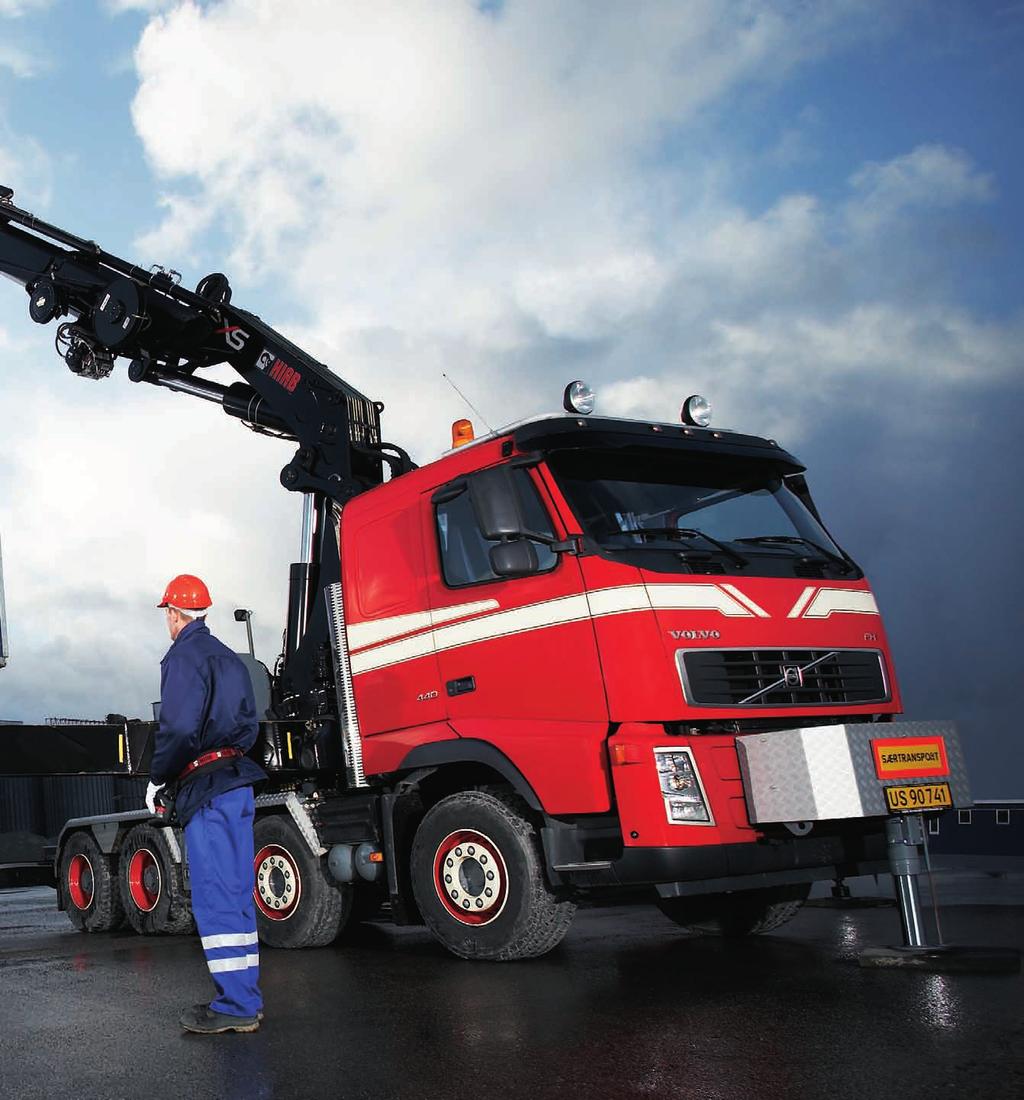

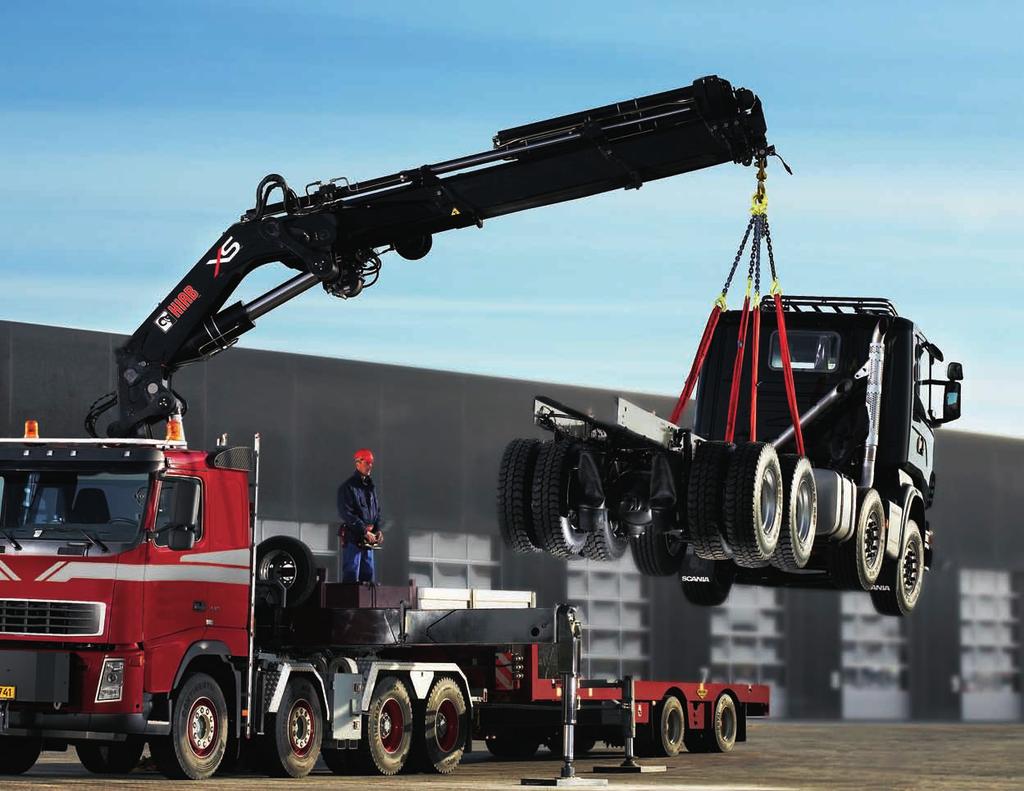

4 Hiab XS 855 Moment udźwigu 80 Tm Hiab XS 855 mocny i wszechstronny Hiab XS 855 wyposażono w łącznik E i funkcje X w celu zapewnienia dodatkowej wszechstronności i mocy. Aby jeszcze bardziej zwiększyć wszechstronność, Hiab XS 855 można wyposażyć w bocianka z funkcją podwójnego udźwigu (JDC). Bocianek o podwójnym udźwigu (JDC) zwiększa udźwig żurawia, gdy krańcowe zewnętrzne ramię wysuwne jest całkowicie wsunięte. W przypadku Hiab XS 855 z ośmioma ramionami i 145X JDC, udźwig zwiększa się nawet o 20%, gdy ósme ramię wysuwne nie jest używane, co pozwala podnieść ładunek o masie do 1120 kg na odległości aż 27 metrów. W celu zapewnienia maksymalnej wydajności i bezpieczeństwa, Hiab XS 855 wyposażono w poręczny pakiet inteligentnych technologii, obejmujący system sterowania HiPro oraz zaawansowany zawór Valve 91 i inteligentny system SPACE Hiab XS 855 to nowy wymiar w Waszej branży. Funkcja X Podnoszenie ramienia zewnętrznego pod kątem w stosunku do ramienia wewnętrznego oferuje większe możliwości manewru w trudno dostępnych miejscach. Łącznik E Łącznik E to rodzaj dźwigniowego połączenia między kolumną i ramieniem wewnętrznym, a także ramieniem wewnętrz nym i zewnętrznym. Jest to przydatne podczas podnoszenia ciężkich ładunków bezpośrednio w górę, na przykład na rusztowanie. Zawór utrzymujący ładunek Zawór utrzymujący ładunek zapewnia utrzymanie ładunku nawet w razie przecieku z elastycznego przewodu hydraulicznego. System obrotu wysoki moment Bardzo wytrzymały mechanizm obrotu o wysokim momencie gwarantuje bezpieczną i wydajną pracę nawet na pochyłościach czy stokach. Ukryte przewody oleju Przewody zostały bezpiecznie poprowadzone wewnątrz korpusu żurawia, co pozwala obniżyć koszty konserwacji. Połączenia o miękkich uszczelnieniach Połączenia o miękkich uszczelnieniach przystosowują się do powierzchni, jednocześnie wytrzymując wibracje i wysokie ciśnienie. Efektem jest znaczne ograniczenie ryzyka przecieków. Gdy zajdzie taka potrzeba, ich wymiana jest bardzo łatwa. 4

5 Szybsze wysuwanie ramion Nowe siłowniki ramion wysuwanych oraz zawór regeneracyjny utrzymujący ładunek zwiększają szybkość wysuwania ramion. Sześciokątny profil ramienia Sześciokątny kształt ramion Hiab to przełomowa konstrukcja, wprowadzona przez firmę wiele lat temu, która dziś jest standardem na całym rynku żurawi załadunkowych. Jej zalety wykorzystuje nawet najmniejszy żuraw firmy Hiab. Boczne wsporniki zwiększają stabilność Boczne wsporniki przymocowane do ramion wysuwnych stabilizują je poprzecz nie i minimalizują luzy. Większość modeli żurawi Hiab może zostać wyposażona w takie wsporniki. Duże ślizgi Sześciokątny profil umożliwia zastosowanie większych ślizgów, co poprawia płynność wysuwu ramion i zmniejsza ich mechaniczne zużycie. Dołączane narzędzia Żuraw Hiab można wyposażyć w szereg dołączanych narzędzi, dzięki którym można wykonać wiele zróżnicowanych zadań. 5

6 System sterowania HiPro HiPro to obecnie najbardziej zaawansowany system sterowania na rynku żurawi samochodowych, oferujący niezrównaną szybkość, precyzję i bezpieczeństwo. Uzyskano to dzięki połączeniu zdalnego sterowania CombiDrive 2, inteligentnego systemu SPACE 5000 i zaworu V91. Udźwig został znacznie zwiększony dzięki automatycznemu sterowaniu szybkością (ASC). Zarządzanie wydatkiem pompy (PFD) maksymalizuje wydajność, gwarantując ciągłą niezwykle płynną pracę. Valve 91 Hiab V91 stanowi szczyt technologii hydrauliki zaworów. Jest to zawór typu wyczuwającego ładunek z kompensacją ciśnienia, co poprawia zarówno szybkość, jak i precyzję. Oferuje on szereg najwyższej klasy funkcji. Na przykład, ten sam ruch dźwigni zawsze wywołuje tę samą reakcję żurawia, bez względu na liczbę używanych funkcji oraz na to, czy ładunek jest lekki czy też ciężki. Zawór V91 zapewnia także zarządzanie wydatkiem pompy (PFD), co pozwala na obsługę żurawia niezależnie od dostępnego przepływu oleju. Dzięki temu podnoszenie i inne funkcje urządzenia pracują jednocześnie z tą samą prędkością względną. Zawór V91 pozwala sterować żurawiem z intuicyjną precyzją, bez względu na to, jak bardzo wysunięte są ramiona. Rzecz jasna, jest to nieocenione podczas pracy w ograniczonych przestrzeniach. CombiDrive 2 Urządzenie Hiab CombiDrive 2 oferuje informacje, precyzję, wyczucie i działanie w zakresie, jakim nie dysponuje żadna inna jednostka na rynku. Trzy aktywne wyświetlacze podają najważniejsze informacje o żurawiu. Wskaźnik działający w czasie rzeczywistym gwarantuje ciągłe wyświetlanie prawidłowego symbolu dźwigni, niezależnie od aktualnie wykonywanych funkcji przez poszczególne dźwignie. Reakcja dźwigni jest znakomita, pozwalając na obsługę ładunku z wyczuciem i precyzją. CombiDrive 2 waży około 2,3 kg. Valve 91 Zawór Hiab V91 stanowi szczyt techno logii zaworów i oferuje bardzo dużą przepustowość oleju. Jest to zawór typu wyczuwającego ładunek z kompensacją ciśnienia z zamkniętym centralnie przepływem oleju, zapewniając operatorowi doskonałe wyczucie w czasie obsługi żurawia. CombiDrive 2 Urządzenie Hiab CombiDrive 2 umożliwia zajęcie pozycji w jak najlepszym miejscu w czasie obsługi żurawia. Do sterowania żurawiem, wyposażeniem dodatkowym i akcesoriami z jednakową precyzją służą 24 funkcje proporcjonalne i 12 przełączników. 6

7

8 Inteligentny system SPACE 5000 Inteligentny system SPACE 5000 ma na celu wspomóc operatora w zakresie bezpieczeństwa i wydajności. W tym modelu, funkcje bezpieczeństwa obejmują ochronę przed przeciążeniem (OLP) oraz opcjonalne ostrzeganie o wysoko uniesionym ramieniu. Z kolei automatyczne sterowanie szybkością (ASC) i zarządzanie wydatkiem pompy (PFD) zapewniają stałą wydajność pracy. Personel serwisowy może uzyskać z systemu takie informacje, jak kody usterek i dane cyklu załadunkurozładunku. System SPACE 5000 wchodzi w skład systemu sterowania HiPro. Automatyczne sterowanie szybkością (ASC) System ASC umożliwia bezstopniowe zwiększanie udźwigu do 10%, z zachowaniem płynności i ciągłości ruchu. Ta funkcja, występująca tylko w urządzeniach Hiab, włącza się automatycznie, niezauważalnie dla operatora. Funkcja uruchamia się po osiągnięciu limitu standardowego udźwigu, dzięki czemu można kontynuować podnoszenie ładunku w sytuacji, kiedy inne żurawie musiałyby przerwać pracę. Aby zrównoważyć wzrost udźwigu, w niewielkim zakresie zostaje zredukowana szybkość ruchów ramion wewnętrznego i zewnętrznego. Funkcja ta w znacznym stopniu podnosi górną granicę udźwigu, bezpieczeństwo i wydajność. Zarządzanie wydatkiem pompy (PFD) Żurawie Hiab dysponują najwyższą przepustowością oleju na rynku. Jednak doświadczeni operatorzy, potrafiący obsługiwać do kilku funkcji jednocześnie, stawiają żurawiom jeszcze wyższe wymagania. Odpowiedzią firmy Hiab jest właśnie system PFD. W sytuacjach, gdzie operator wykorzystuje urządzenie do granic możliwości, używając wielu funkcji na raz, nawet największa pompa nie poradzi sobie z dostarczeniem potrzebnego oleju, powodując nieprzewidywalne zachowanie żurawia. Chyba, że wyposażono go w innowacyjny system PFD, który rozprowadza dostępny olej proporcjonalnie do ruchów dźwigni. Wszystkie funkcje kontynuują pracę zgodnie z oczekiwaniami, bez zakłóceń czy niespodzianek, choć potrzeba większej ilości oleju, niż dostępna. Po przywróceniu pełnego przepływu wraca pełna szybkość. System PFD okazał się niezwykle przydatny w praktyce. Nawet przy przepływie oleju na poziomie 100 l/min., system włącza się trzykrotnie w cyklu załadunku-rozładunku w czasie normalnego użytkowania. Oczekując od żurawia maksymalnej wygody pracy i wydajności, wybór ogranicza się do urządzeń wyposażonych w system PFD. Bocianek sięgnie wszędzie Montaż bocianka na żurawiu zapewnia łatwy dostęp do obszarów oddalonych. Ładunek można szybko i wygodnie dostarczyć aż do punktu przeznaczenia. Zwiększona wydajność i wszechstronność przyczynią się do poprawy rentowności każdej firmy. 8

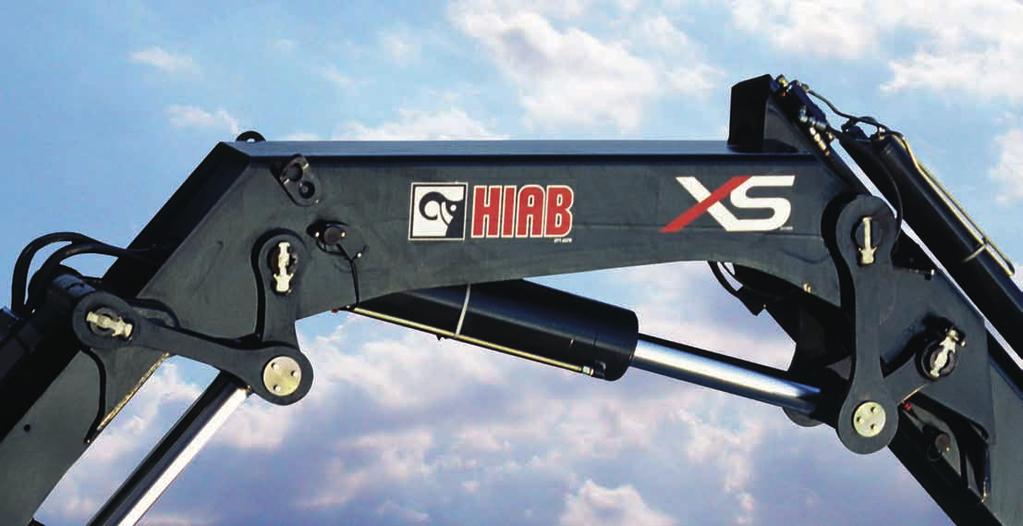

9 Łącznik E Łącznik E składa się z łączników ramion wewnętrznego i zewnętrznego. Element ten znacznie zwiększa udźwig żurawia na dużych wysokościach, szczególnie w przypadku prac blisko kolumny. Jest idealnie dostosowany do rusztowań, podając ciężkie ładunki za pomocą prostego ramienia, do maksymalnej wysokości zasięgu żurawia. Łącznik ramienia zewnętrznego nie wystaje pod ramieniem, dzięki czemu nie koliduje z umieszczonym pod nim ładunkiem. Bocianki Bocianek zamontowany na żurawiu zapewnia dodatkowy wysięg i wszechstronność. Może to być przydatne, przykładowo, w razie punktowego umieszczania towarów lub materiałów. Aby móc doskonale wykonać pracę, konieczne jest dostarczenie ładunku do punktu przeznaczenia. Trasa może wieść przez okno na piątym piętrze do wąskiego korytarza lub na dach. Po wyposażeniu żurawia w bocianka, takie zadania stają się możliwe do wykonania z równomierną szybkością oraz z zachowaniem bezpieczeństwa i precyzji. Hiab oferuje szeroki asortyment bocianków, dzięki czemu możemy zapewnić rozwiązanie optymalnie dopasowane do Waszego żurawia i ciężarówki. Bocianki są również dostępne z wciągarką; wówczas nie ma potrzeby demontowania lin i krążków przed złożeniem żurawia do pozycji zaparkowanej. Kontrolowany wsuw i wysuw Kontrola wsuwania i wysuwania ramion oznacza, że zawsze poruszają się one w tej samej kolejności. Wsuwanie i wysuwanie ramion w kontrolowany sposób oznacza obniżenie masy całkowitej, co ma niebagatelne znaczenie w układach długich ramion. Funkcja wspomagania wysuwania ramienia (BDA) Jest to opcjonalna funkcja, która ułatwia i jednocześnie zwiększa bezpieczeństwo czynności składania i rozkładania żurawia. Bocianek o podwójnym udźwigu (JDC) Funkcja JDC, dostępna dla niektórych żurawi Hiab, pozwala zwiększyć udźwig, gdy krańcowe zewnętrzne ramię wysuwne jest całkowicie wsunięte. Dzięki temu żuraw może obsłużyć jeszcze cięższe ładunki i stale zapewnia wszystkie pozostałe korzyści konfiguracji żurawia z bociankiem. Funkcja JDC zawsze pracuje w tle operator nie musi podejmować żadnych działań. 9

10

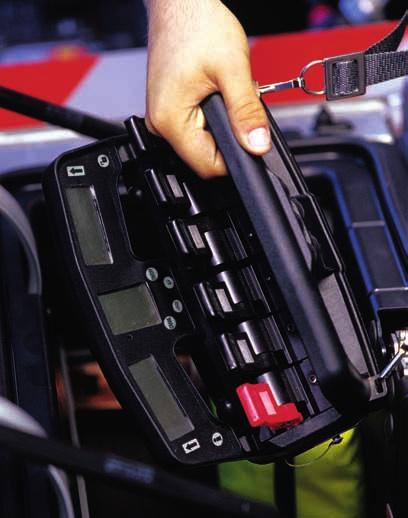

11 Technologia obsługi ładunków zaprojektowana z myślą o maksymalnej wydajności Zdalne sterowanie żurawiem Jedną z zalet zdalnego sterowania firmy Hiab jest to, że operator żurawia może stać w najbardziej dogodnym miejscu w czasie sterowania żurawiem. Pozwala to na bardziej wydajną i komfortową pracę, dodatkowo zwiększając bezpieczeństwo. Kolejną korzyścią jest fakt, że operator jest jednocześnie swoim pomocnikiem przy załadunku-rozładunku, ponieważ może stanąć w pobliżu ładunku lub gdziekolwiek, gdzie stałby jego pomocnik. Zadania można wykonywać szybciej i mniejszym kosztem. Nowatorska konstrukcja w oparciu o opinie użytkowników Firma Hiab słynie na świecie z innowacji i technicznej perfekcji. Jakość i niezawodność naszych urządzeń nie ma sobie równych na rynku żurawi samochodowych. Jest jednak inny decydujący czynnik naszego globalnego sukcesu. Mamy zwyczaj słuchać i reagować na potrzeby tych, którzy liczą się najbardziej właścicieli i operatorów naszych żurawi. Projekt i opracowanie każdego produkowanego przez nas żurawia opiera się na opiniach klientów. Dla każdego użytkownika żurawia Hiab staje się to oczywiste. W tym przypadku, bilans energii jest doskonały nasi klienci odnoszą korzyść w postaci mniejszego zużycia oleju napędowego, ograniczonej emisji zanieczyszczeń i większej rentowności. Problem rozwiązano poprzez zastosowanie nowego zaworu regeneracyjnego do obsługi ładunków, na nowo zaprojektowanego pełnosekwencyjnego siłownika oraz standardowo pompy o zmiennym wydatku. 11

12 Cargotec zwiększa wydajność przepływu ładunków, oferując rozwiązania w zakresie załadunku i rozładunku towarów na lądzie i morzu gdziekolwiek znajduje się ładunek. Główne marki córki firmy Cargotec w branży obsługi ładunków Hiab, Kalmar i MacGregor, są globalnymi liderami rynku w swoich dziedzinach. PB-855-PL-EU_091210
