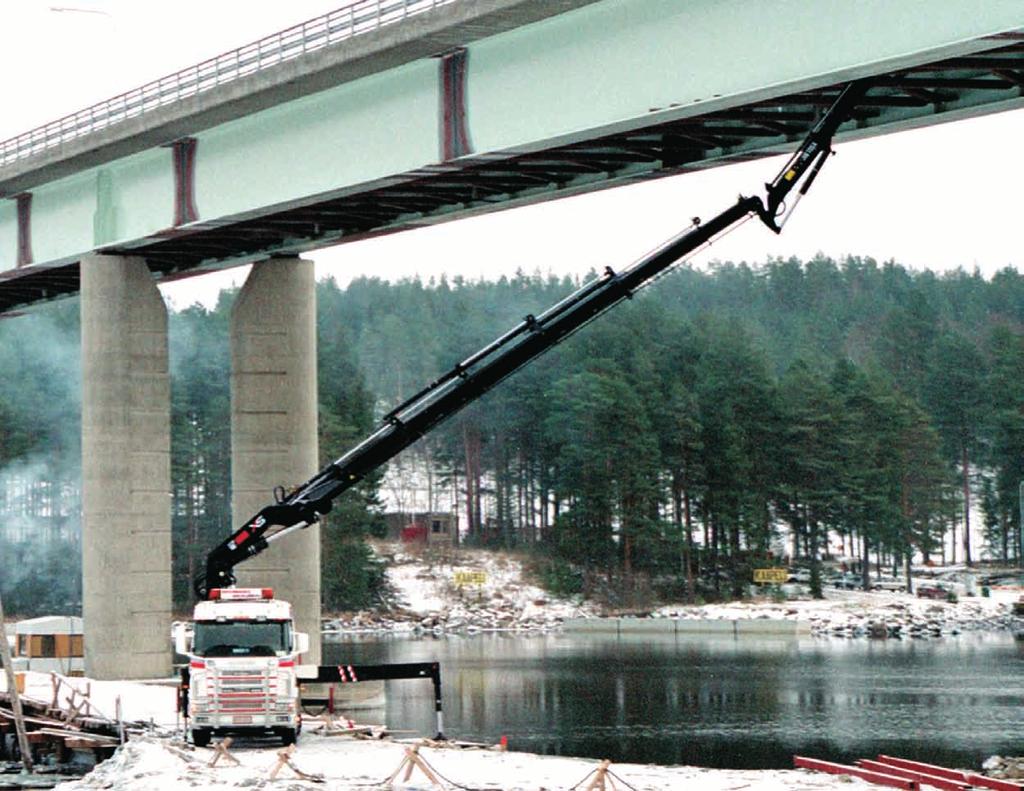

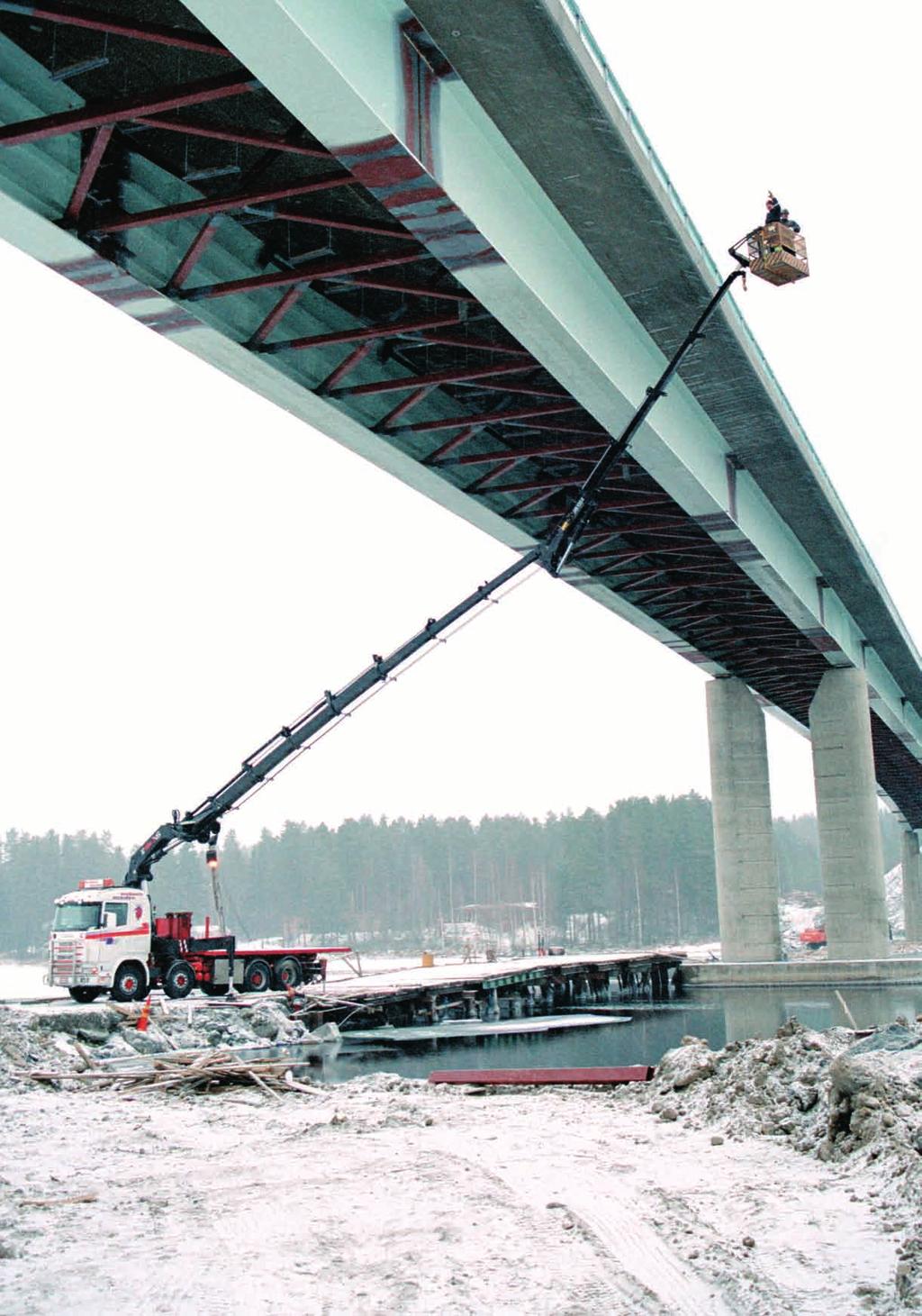

4 Hiab XS 600 Moment udźwigu 57 Tm Żuraw Hiab XS 600 do ekstremalnych prac Żuraw Hiab XS 600 został zaprojektowany i wyprodukowany z wykorzystaniem zaawansowanej techniki modularnej, jako bezpośrednia odpowiedź na wymagania naszych klientów. XS 600 jest wierny zasadom pionierskiej koncepcji XS. Wynikiem naszych prac jest żuraw, który zapewnia znacznie więcej niż jakikolwiek inny produkt tej klasy. Więcej funkcji. Więcej mocy. Więcej precyzji i w końcu, większa wydajność. Pod względem wydajności podnoszenia, łatwości sterowania i stabilności, Hiab XS 600 nie ma sobie równych. Żuraw szczyci się potężnym momentem udźwigu wynoszącym aż 57 tonometrów. Po wyposażeniu go w 9 hydraulicznie wysuwanych ramion, jego wysięg wzrasta do niemal 23 metrów. Z kolei podpory o rozstawie 9 metrów oraz skomputeryzowane systemy zarządzania bezpieczeństwem i stabilnością sprawiają, że Hiab XS 600 oferuje maksymalną stateczność. Żuraw jest wyposażony w system sterowania HiPro. Łącznik E Łącznik ramienia wewnętrznego umożliwia podnoszenie cięższych ładunków blisko kolumny, podczas gdy łącznik ramienia zewnętrznego zwiększa wysokość podnoszenia, na przykład na rusztowanie. Ukryte przewody oleju Przewody zostały bezpiecznie poprowadzone wewnątrz korpusu żurawia, co pozwala obniżyć koszty konserwacji. Zawór utrzymujący ładunek Zawór utrzymujący ładunek jest zamon towany na siłowniku i zabezpiecza również przed wylaniem się oleju w przypadku awarii przewodu hydraulicznego. System obrotu wysoki moment Wysokowytrzymały mechanizm obrotowy o wysokim momencie obrotowym i nieograniczonym ruchu obrotowym gwarantuje bezpieczną i wydajną pracę nawet na pochyłościach czy stokach. 4

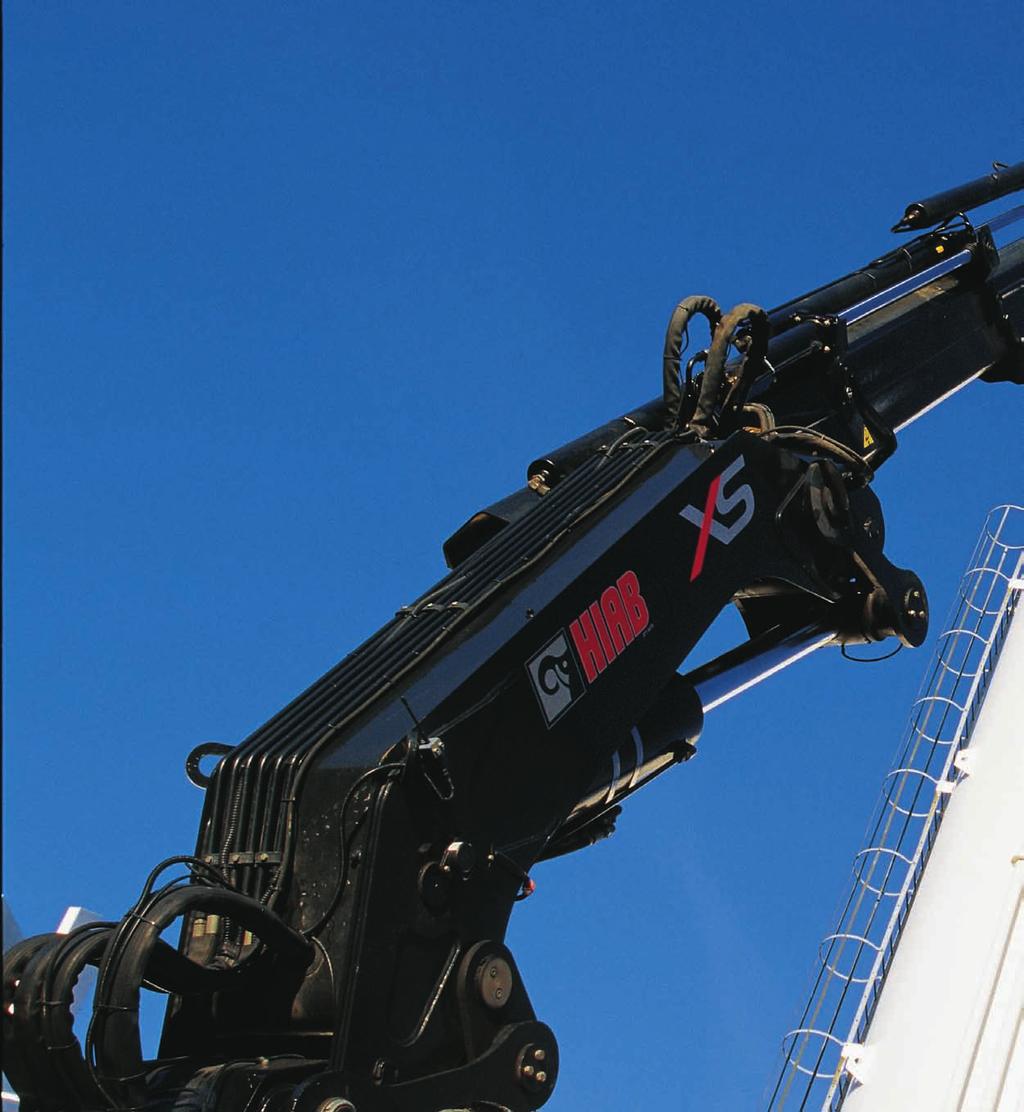

5 Sześciokątny profil ramienia Sześciokątny kształt i duża powierzchnia oparcia profilu sprawiają, że ramię jest zawsze doskonale podparte. Ponadto, profil zmniejsza ugięcie ramienia, obniżając koszty konserwacji i podnosząc wydajność. Boczne wsporniki zwiększają stabilność Boczne wsporniki przymocowane do ramion wysuwnych stabilizują je poprzecznie i minimalizują luzy. Zwiększa to precyzję, co jest szczególnie przydatne w przypadku dużego wysięgu. Połączenia typu JIC Połączenia JIC są standardem w większości żurawi Hiab. Zapewniają proste i bezpieczne połączenie, umożliwiając jednocześnie prosty demontaż w celach serwisowych. Duże ślizgi Sześciokątny profil umożliwia zastosowanie większych ślizgów, co poprawia płynność wysuwu ramion i zmniejsza ich mechaniczne zużycie. Dołączane narzędzia Żuraw Hiab można wyposażyć w szereg dołączanych narzędzi, dzięki którym można wykonać wiele zróżnicowanych zadań. 5

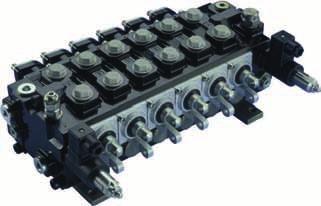

6 System sterowania HiPro HiPro to obecnie najbardziej zaawansowany system sterowania na rynku żurawi samochodowych, oferujący niezrównaną szybkość, precyzję i bezpieczeństwo. Uzyskano to dzięki połączeniu zdalnego sterowania CombiDrive 2, inteligentnego systemu SPACE 5000 i zaworu V91. Udźwig został znacznie zwiększony dzięki automatycznemu sterowaniu szybkością (ASC). Zarządzanie wydatkiem pompy (PFD) maksymalizuje wydajność, gwarantując ciągłą niezwykle płynną pracę. Valve 91 Hiab V91 stanowi szczyt technologii hydrauliki zaworów. Jest to zawór typu wyczuwającego ładunek z kompensacją ciśnienia, co poprawia zarówno szybkość, jak i precyzję. Oferuje on szereg najwyższej klasy funkcji. Na przykład, ten sam ruch dźwigni zawsze wywołuje tę samą reakcję żurawia, bez względu na liczbę używanych funkcji oraz na to, czy ładunek jest lekki czy też ciężki. Zawór V91 zapewnia także zarządzanie wydatkiem pompy (PFD), co pozwala na obsługę żurawia niezależnie od dostępnego przepływu oleju. Dzięki temu podnoszenie i inne funkcje urządzenia pracują jednocześnie z tą samą prędkością względną. Zawór V91 pozwala sterować żurawiem z intuicyjną precyzją, bez względu na to, jak bardzo wysunięte są ramiona. Rzecz jasna, jest to nieocenione podczas pracy w ograniczonych przestrzeniach. CombiDrive 2 Urządzenie Hiab CombiDrive 2 oferuje informacje, precyzję, wyczucie i działanie w zakresie, jakim nie dysponuje żadna inna jednostka na rynku. Trzy aktywne wyświetlacze podają najważniejsze informacje o żurawiu. Wskaźnik działający w czasie rzeczywistym gwarantuje ciągłe wyświe tlanie prawidłowego symbolu dźwigni, niezależnie od aktualnie wykonywanych funkcji przez poszczególne dźwignie. Reakcja dźwigni jest znakomita, pozwalając na obsługę ładunku z wyczuciem i precyzją. CombiDrive 2 waży około 2,3 kg. Valve 91 Zawór Hiab V91 stanowi szczyt techno logii zaworów i oferuje bardzo dużą przepustowość oleju. Jest to zawór typu wyczuwającego ładunek z kompensacją ciśnienia z zamkniętym centralnie przepływem oleju, zapewniając operatorowi doskonałe wyczucie w czasie obsługi żurawia. CombiDrive 2 Urządzenie Hiab CombiDrive 2 umożliwia zajęcie pozycji w jak najlepszym miejscu w czasie obsługi żurawia. Do sterowania żurawiem, wyposażeniem dodatkowym i akcesoriami z jednakową precyzją służą 24 funkcje proporcjonalne i 12 przełączników. 6

7

8 Inteligentny system SPACE 5000 Inteligentny system SPACE 5000 ma na celu wspomóc operatora w zakresie bezpieczeństwa i wydajności. W tym modelu, funkcje bezpieczeństwa obejmują ochronę przed przeciążeniem (OLP) oraz opcjonalne ostrzeganie o wysoko uniesionym ramieniu. Z kolei automatyczne sterowanie szybkością (ASC) i zarządzanie wydatkiem pompy (PFD) zapewniają stałą wydajność pracy. Personel serwisowy może uzyskać z systemu takie informacje, jak kody usterek i dane cyklu załadunku-rozładunku. System SPACE 5000 wchodzi w skład systemu sterowania HiPro. Zabezpieczenie przed przeciążeniem (OLP) System ochrony przed przeciążeniem (OLP) zaprojektowano w myśl zasady, że żaden ruch żurawia nie powinien być przerwany bez uzasadnionej przyczyny, przy jednoczesnym zachowaniu pełnego bezpieczeństwa operatora. Ruch jest przerywany dopiero wtedy, gdy jego kontynuacja w sposób rzeczywisty grozi przekroczeniem parametrów żurawia. Jednakże pozostałe ruchy są normalnie kontynuowane. System OLP jest bardzo dyskretny, pozostając niezauważalnym dla operatora do czasu wykrycia potencjalnego zagrożenia. Dopiero po osiągnięciu 90% maksymalnego udźwigu pojawia się ostrzeżenie, które pozwala operatorowi skorygować ruch i kontynuować pracę. System OLP monitoruje również położenie i ruch bocianka i wciągarki, jeśli są używane. Automatyczne sterowanie szybkością (ASC) System ASC umożliwia bezstopniowe zwiększanie udźwigu do 10%, z zachowaniem płynności i ciągłości ruchu. Ta funkcja, występująca tylko w urządzeniach Hiab, włącza się automatycznie, niezauważalnie dla operatora. Funkcja uruchamia się po osiągnięciu limitu standardowego udźwigu, dzięki czemu można kontynuować podnoszenie ładunku w sytuacji, kiedy inne żurawie musiałyby przerwać pracę. Aby zrównoważyć wzrost udźwigu, w niewielkim zakresie zostaje zredukowana szybkość ruchów ramion wewnętrznego i zewnętrznego. Funkcja ta w znacznym stopniu podnosi górną granicę udźwigu, bezpieczeństwo i wydajność. Bocianek sięgnie wszędzie Wyposażenie żurawia w bocianek zapewnia dodatkowy poziom swobody. Podanie ładunku na dach lub w wąskie przejście za pomocą bocianka jest dziecinnie proste. 8

9 Zarządzanie wydatkiem pompy (PFD) Żurawie Hiab dysponują najwyższą przepustowością oleju na rynku. Jednak doświadczeni operatorzy, potrafiący obsługiwać do kilku funkcji jednocześnie, stawiają żurawiom jeszcze wyższe wymagania. Odpowiedzią firmy Hiab jest właśnie system PFD. W sytuacjach, gdzie operator wykorzystuje urządzenie do granic możliwości, używając wielu funkcji na raz, nawet największa pompa nie poradzi sobie z dostarczeniem potrzebnego oleju, powodując nieprzewidywalne zachowanie żurawia. Chyba, że wyposażono go w innowacyjny system PFD, który rozprowadza dostępny olej proporcjonalnie do ruchów dźwigni. Wszystkie funkcje kontynuują pracę zgodnie z oczekiwaniami, bez zakłóceń czy niespodzianek, choć potrzeba większej ilości oleju, niż dostępna. Po przywróceniu pełnego przepływu wraca pełna szybkość. System PFD okazał się niezwykle przydatny w praktyce. Nawet przy przepływie oleju na poziomie 100 l/min., system włącza się trzykrotnie w cyklu załadunku-rozładunku w czasie normalnego użytkowania. Oczekując od żurawia maksymalnej wygody pracy i wydajności, wybór ogranicza się do urządzeń wyposażonych w system PFD. Kontrolowany wsuw i wysuw Kontrola wsuwania i wysuwania ramion oznacza, że zawsze poruszają się one w tej samej kolejności. Wsuwanie i wysuwanie ramion w kontrolowany sposób oznacza obniżenie masy całkowitej, co ma niebagatelne znaczenie w układach długich ramion. Łącznik E Łącznik E to rodzaj dźwigniowego połączenia między kolumną i ramieniem wewnętrznym, a także ramieniem wewnętrznym i zewnętrznym. Jest to przydatne podczas podnoszenia ciężkich ładunków bezpośrednio w górę, na przykład na rusztowanie. Ostrzeżenie o wysoko uniesionym ramieniu Kiedy harmonogram pracy jest napięty i trzeba szybko zabrać się za kolejne zadanie, łatwo jest popełnić błąd. Jeśli na przykład kierowca zapomni prawidłowo złożyć żuraw, konsekwencje mogą być poważne. W takich sytuacjach nie sposób przecenić takiego zabezpieczenia, jak ostrzeżenie o wysoko uniesionym ramieniu. System SPACE nieprzerwanie śledzi pozycję ramienia, a w razie pozostawienia żurawia wysuniętego w pionie, kontrolka w kabinie ostrzeże kierowcę, zanim rozpocznie jazdę. 9

10

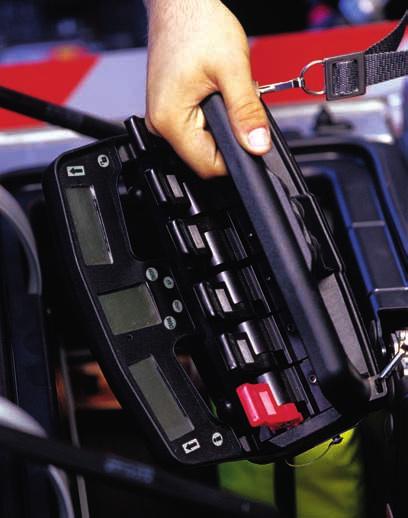

11 Do najtrudniejszych wyzwań Zdalne sterowanie żurawiem Jedną z zalet zdalnego sterowania firmy Hiab jest to, że operator żurawia może stać w najbardziej dogodnym miejscu w czasie sterowania żurawiem. Pozwala to na bardziej wydajną i komfortową pracę, dodatkowo zwiększając bezpieczeństwo. Kolejną korzyścią jest fakt, że operator jest jednocześnie swoim pomocnikiem przy załadunku-rozładunku, ponieważ może stanąć w pobliżu ładunku lub gdziekolwiek, gdzie stałby jego pomocnik. Zadania można wykonywać szybciej i mniejszym kosztem. Nowatorska konstrukcja w oparciu o opinie użytkowników Firma Hiab słynie na świecie z innowacji i technicznej perfekcji. Jakość i niezawodność naszych urządzeń nie ma sobie równych na rynku żurawi samochodowych. Jest jednak inny decydujący czynnik naszego globalnego sukcesu. Mamy zwyczaj słuchać i reagować na potrzeby tych, którzy liczą się najbardziej właścicieli i operatorów naszych żurawi. Projekt i opracowanie każdego produkowanego przez nas żurawia opiera się na opiniach klientów. Dla każdego użytkownika żurawia Hiab staje się to oczywiste. 11
