1 Hiab 211W Moment udźwigu 21 Tm Broszura produktu

2

3 Wywóz odpadów może być jeszcze prostszy Szybki i kompaktowy Hiab XS 211W HiPro to żuraw o momencie udźwigu 21 Tm, przystosowany głównie do lekkich ładunków np. odpadów prawdziwa gratka, jeśli szukasz szybkiego żurawia o niezrównanej precyzji, który mieści się nawet na bardzo małych pojazdach. Wreszcie pojawił się żuraw o momencie udźwigu 21 Tm, który oferuje: Długość ramion po złożeniu poniżej 3,2 m. Wysokość zamontowania poniżej 4 m w razie potrzeby nawet na wysokim podwoziu. Doskonała sprawność w ograniczonej przestrzeni i mnóstwo miejsca pod ramieniem przy podnoszeniu wysokich ładunków blisko kolumny. Wysięg poziomy 9,7 m. Trzy hydrauliczne ramiona wysuwne. Pierwszorzędna szybkość i precyzja. 3

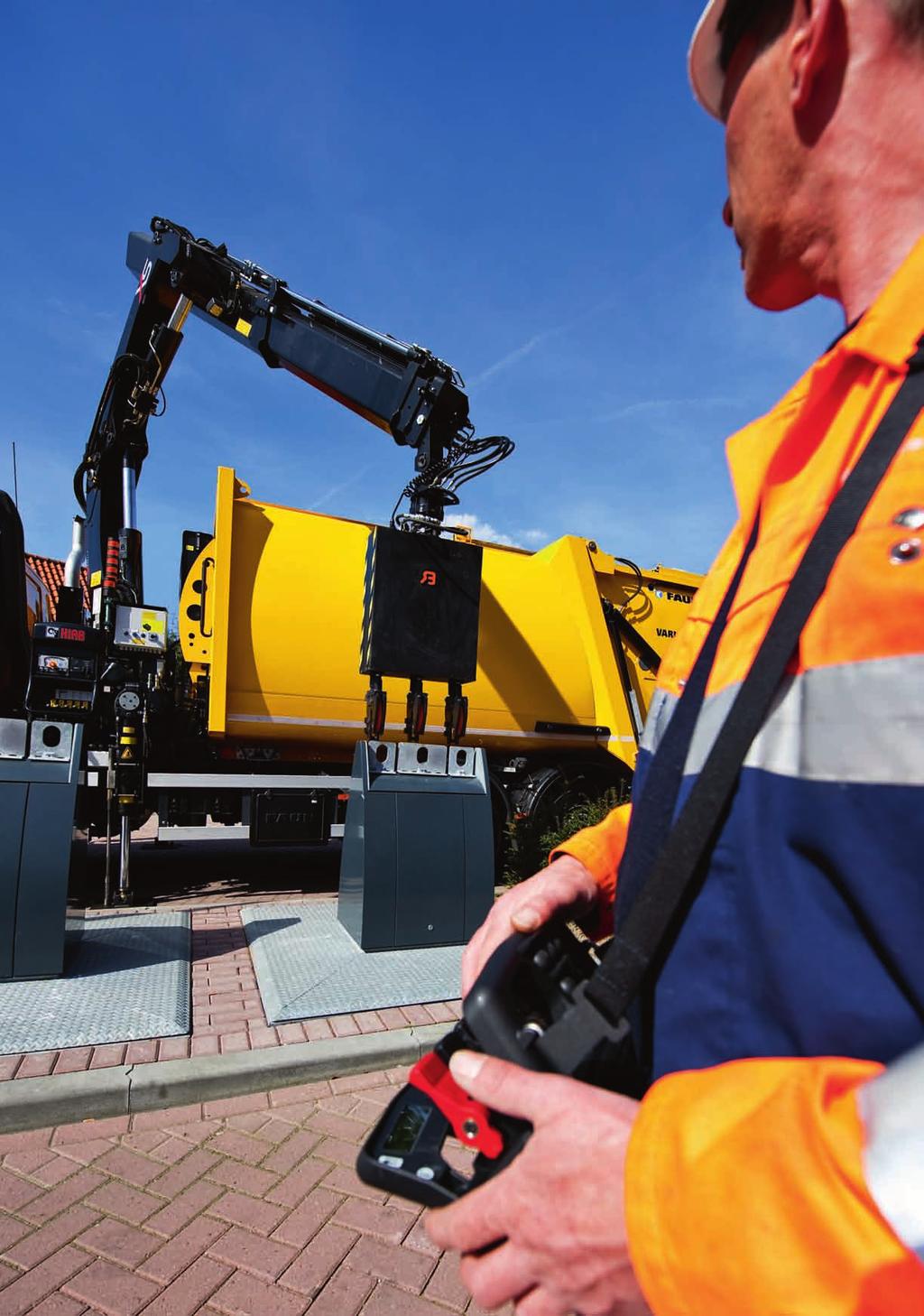

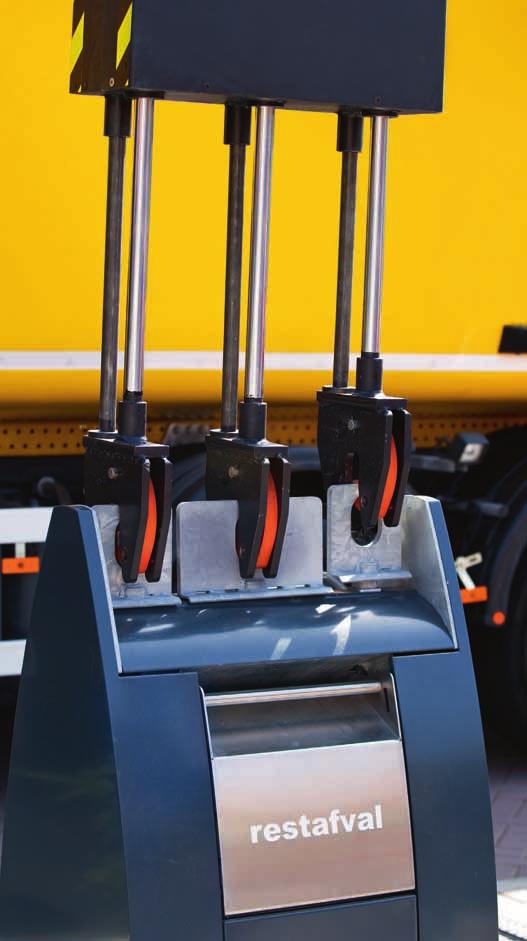

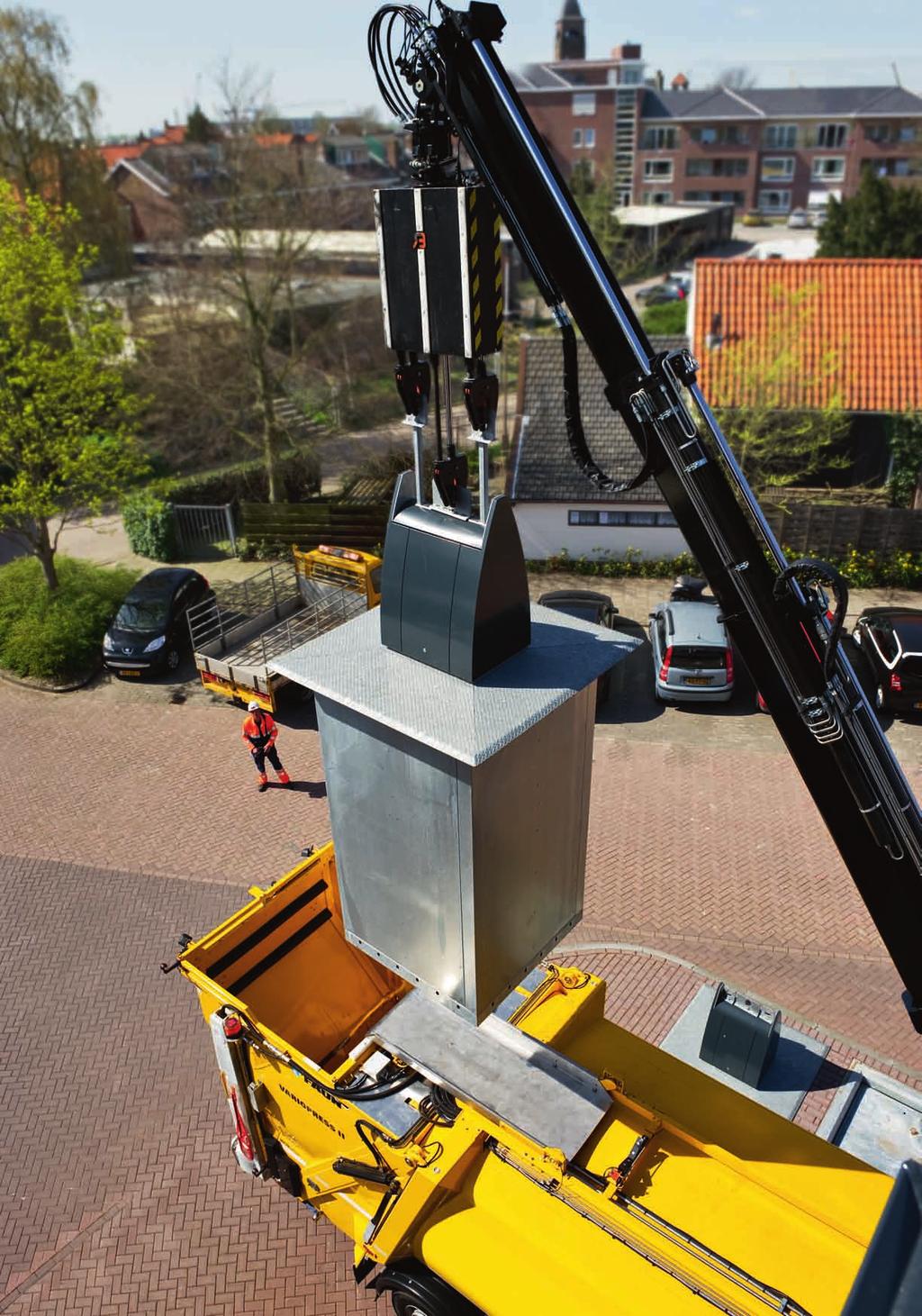

4 Zwarty po złożeniu, duży wysięg po rozłożeniu Pojemniki na odpady są często opróżniane w ograniczonej przestrzeni przez stojący na chodniku pojazd. Siłą rzeczy musi on być niewielki. Najlepiej w takich warunkach sprawdzi się Hiab XS 211W z bardzo krótkim, nieskładanym drugim ramieniem, które po złożeniu na prasie lub skrzyni ładunkowej pojazdu zajmuje tylko 3,2 m, oferując przy tym zasięg niemal 10 m w poziomie i solidne 12,5 m w pionie. Kolejną wspaniałą zaletą jest mała wysokość zamontowania, nawet na wysokim podwoziu. Szybki wywóz odpadów Wywóz odpadów musi przebiegać sprawnie. System sterowania Hiab HiPro zapewni wspaniałą wydajność, szybkość i pierwszorzędną precyzję. Jeśli potrzeba naprawdę dużego przepływu oleju przy minimalnym zużyciu paliwa, emisji i wykorzystaniu elementów hydraulicznych, rozwiązaniem będzie pompa o zmiennym wydatku. Podnoszenie blisko kolumny Niektóre ładunki, takie jak ładowarki Bobcat czy pojemniki na odpady, są wysokie i zajmują dużo miejsca pod żurawiem. Właśnie wtedy przydaje się wysokości podnoszenia, oferowana przez żuraw Hiab XS 211W. Przy całkowicie złożonych ramionach wysuwnych, pod jego ramieniem pozostaje ponad 3,3 m luzu. Mnóstwo miejsca na wysokie ładunki. 4

5 5

6 System sterowania HiPro HiPro to po prostu najbardziej zaawansowany system sterowania na dzisiejszym rynku żurawi samochodowych, oferujący niezrównaną szybkość, precyzję i bezpieczeństwo. Uzyskano to dzięki połączeniu zdalnego sterowania CombiDrive 2, inteligentnego systemu SPACE 5000 i zaworu V91. Udźwig został znacznie zwiększony dzięki automatycznemu sterowaniu szybkością (ASC). Zarządzanie wydatkiem pompy (PFD) maksymalizuje wydajność, gwarantując ciągłą, niezwykle płynną pracę. CombiDrive 2 Urządzenie HIAB CombiDrive umożliwia zajęcie pozycji w jak najlepszym miejscu w czasie obsługi żurawia. Za pomocą 12 funkcji proporcjonalnych z jednakową precyzją można sterować żurawiem, wyposażeniem dodatkowym i akcesoriami. HiPro Szereg elektronicznych funkcji wydajnościowych pozwala zwiększyć udźwig i poprawić obsługę. Każda z nich może być płynnie i automatycznie uruchamiana, pomagając w poprawie wydajności. Zawór V91 Zawór Hiab V91 stanowi szczyt technologii zaworów, oferując bardzo dużą przepustowość oleju. Jest to zawór z kontrolą obciążenia (load-sensing), kompensacją ciśnienia i zamkniętym centralnie przepływem oleju, co pozwala operatorowi żurawia obsługiwać ładunek z wyczuciem. 130 l/min 80 l/min Zawór V91 Zawór 91 sprawia, że żurawie są szybsze i dokładniejsze, oferując centymetrową precyzję przy wysięgach przekraczających 30 m. Zawór obsługuje funkcję PFD, dzięki czemu żuraw zawsze zachowuje się przewidywalnie, nawet kiedy teoretyczny przepływ oleju jest niewystarczający. CombiDrive 2 Zdalne sterowanie Hiab CombiDrive 2 jest niezwykle proste w obsłudze, w związku z czym jest przez nas stosowane w najlepszej serii HiPro i innych wybranych modelach żurawi w ofercie fi rmy Hiab. System oferuje informacje, precyzję, wyczucie i działanie w zakresie, jakim nie dysponuje żadna inna jednostka na rynku. Trzy aktywne wyświetlacze podają najważniejsze informacje o żurawiu, a wskaźnik działający w czasie rzeczywistym gwarantuje ciągłe wyświetlanie prawidłowego symbolu dźwigni, niezależnie od aktualnie wykonywanych funkcji przez poszczególne dźwignie. Prawda, że proste? Zarządzanie wydatkiem pompy (PFD) W sytuacjach, gdy żuraw pracuje na granicy swoich możliwości, wykorzystując wiele funkcji na raz, nawet największa pompa nie poradzi sobie z dostarczeniem potrzebnego oleju. System PFD rozprowadza dostępny olej proporcjonalnie do ruchów dźwigni. Wszystkie funkcje kontynuują pracę zgodnie z oczekiwaniami, bez zakłóceń czy niespodzianek, choć potrzeba więcej oleju, niż jest dostępne. 6

7 Dane techniczne 211BW-3 Maks. moment udźwigu (knm) 177 Wysięg, ramiona wysuwane hydraulicznie (m) 9,8 Wysięg, ramiona wysuwane ręcznie (m) - Wysięg / udźwig (m / kg) 2,7 / ,1 / ,4 / ,7 / 1920 Kąt obrotu kolumny 406 Wymagana przestrzeń montażowa, z bocianem / bez bociana (mm) - Masa, standardowy żuraw bez podpór (kg) 2700 Masa, zestaw podpór (kg) - Hiab 211BW Min 3190 / max m m kg 3750 kg 2520 kg 1920 kg Wyłączenie odpowiedzialności. Żurawie Hiab są budowane i testowane zgodnie z najwyższymi standardami bezpieczeństwa i eksploatacji. Wytrzymałość tego modelu została obliczona zgodnie z normą EN i zaliczona do klasy S2. Certyfikowany system zapewnienia jakości firmy Cargotec spełnia warunki normy ISO Niektóre elementy wymieniane w naszych publikacjach mogą stanowić wyposażenie dodatkowe. Pewne zastosowania mogą wymagać urzędowych pozwoleń. Zastrzegamy sobie prawo do zmian specyfikacji technicznych bez uprzedzenia. Żurawie Hiab produkowane dla krajów UE mają oznaczenie CE i spełniają warunki normy europejskiej EN

8 Cargotec zwiększa wydajność przepływu ładunków, oferując rozwiązania w zakresie załadunku i rozładunku towarów na lądzie i morzu gdziekolwiek znajduje się ładunek. Główne marki córki firmy Cargotec w branży obsługi ładunków Hiab, Kalmar i MacGregor, są globalnymi liderami rynku w swoich dziedzinach. PB-211W-PL-EU_111024
