1 INSTRUKCJA OBSŁUGI

2 Ważne Instrukcje Dotyczące Bezpieczeństwa : Przed zainstalowaniem jednostki, proszę przeczytać i podążać za zaleceniami zamieszczonymi Instrukcji Obsługi zawartej w tym zestawie. Przed uruchomieniem urządzenia prosze przeczytać i podążać za zaleceniami zamieszczonymi w Instrukcji Obsługi, proszę zachować instrukcje w razie przyszłych ingerencji. UWAGA- W celu zmniejszenia ryzyka porażenia oraz pożaru: -instalacja powinna przebiegać zgodnie z zaleceniami producenta, -zabezpieczyć urządzenie przed kapaniem/spryskiwaniem wodą, -nie używać w pobliżu wody, -nie demontować urządzenia, -nie blokować wlotów wentylacyjnych, -nie montować w pobliżu źródeł ciepła takich jak grzejniki, piece oraz inne sprzęty wytwarzające ciepło. Ostrzega się, że wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie wymienione w tym podręczniku mogą spowodować utratę uprawnień do obsługi niniejszego urządzenia. Produkt ten został zaprojektowany i przetestowany, aby zapewnić odpowiednią ochronę przed szkodliwymi zakłóceniami w instalacjach domowych. Jednak nie ma gwarancji, że zakłócenia nie wpływają w szczególności podczas montażu. W takich przypadkach, należy zmienic oriętacje anteny odbiorczej, w tym celu należy zwiększyć odległość między urządzeniem i źródła zakłóceń i / lub podłączyć urządzenie do gniazdka w innym obwodzie niż ten, do którego podłączone jest źródło zakłóceń. Całe ryzyko związane z montażem, użytkowania, rezultatów i wyników są ponoszone przez Ciebie. W momencie wykorzystania jako mechanizm odłączający od bieżącej sieci, wtyczkę gniazdka lub złącze urządzenia; mechanizm ten musi być cały czas łatwo dostępny. Chroń przewód zasilający przed nadepnięciem, ciągnięciem głównie przy wtyczce, gniazdek, oraz miejsca wyjścia przewodu z urządzenia. Używaj jedynie załączników/akcesoriów zaleconych przez producenta. Korzystaj z usług technika z certyfikatem do instalacji, napraw i konserwacji tego sprzętu, oraz przestrzegaj wszystkich przepisów obowiązujących w danym kraju. Naprawy są konieczne gdy urządzenie zostało uszkodzone w jakikolwiek sposób, np. gdy przewód zasilający lub wtyczka są uszkodzone, do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie zostało wsposed na kapanie i rozpryskiwania, nie działa normalnie, lub zostało upuszczone W celu wymiany baterii nalezy zdjąć pokrywkę, naciskajac na karte podczas podnoszenia. Użyć baterii typu AAA 1,5V. Nie wyżucać baterii do domowych odpadów.

3 Spis Treści : 1. Skrócona Instrukcja Obsługi 2. Wprowadzenie 3. Uwagi Operacyjne Ogólne 4. Obsługa Funkcji Audio Obsługa Tunera FM 4. Wyszukiewanie Stacji 1 4. Bezpośrednie Wybieranie Częstotliwości Stacji 2 4. Strojenie Zaprogramowanej Pamięci FM Ręczne Przechowywanie i Usuwanie Częstotliwości Stacji 4. 5 Automatyczne Przechowywanie i Usuwanie Częstotliwości Stacji 4. Regulowanie Czułości Wyszukiwania Stacji 6 5. Wybieranie Trybu Włączania 6. Tryb "Ideal" 7. Podłącznie Twojego ipod'a

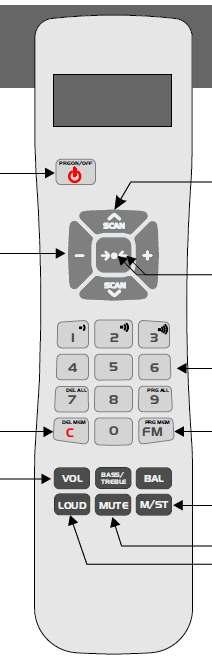

4 1. Skrócona Instrukcja Obsługi: Włącz/Wyłącz Regulacja poziomu dźwięku, niskich i wysokich tonów Pamięć FM Automatyczne wyszukiwanie stacji Tryb IDEAL Klawiatura numeryczna Wyczyść Wybór funkcji przycisków +/- Bezpośrednie przyciski przypisane stacjom FM Wymuszenie trybu mono Wyciszenie Włączenie dźwięku

5 Czułość automatycznego wyszukiwania stacji FM Usunięcie wszystkich stacji FM Zapisanie wszystkich wyszukanych stacji FM Usunąć częstotliwości pre-set FM Zapisać stacje FM Zapisać ustawienia "IDEAL" Zapisac tryb włączania

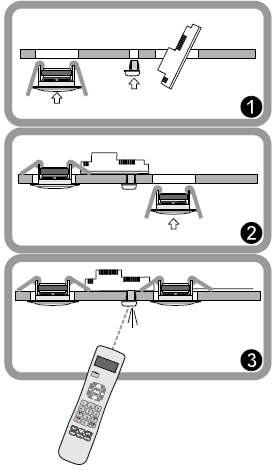

6 2.Wprowadzenie KBsound to solidne urządzenie specjalnie zaprojektowane do łatwej i szybkiej instalacji, bez prac budowlanych, okablowanie czy konieczności wcześniejszego wprowadzania instalacji. Składa się z czterech elementw (pilot, głośniki, stacji elektrycznej oraz kapsuła IR), działający jako tuner FM, który idealnie wtapia sie w wystrój kuchbni czy łazienk, zainstalowany w meblach. Jego działanie jest proste i łatwe dzieki użyciu zdalnego pilota oraz sterowania z wyświetlacza. Ekran wyświetla stałą informacje o stanie należytego urządzenia zainstlowanego w suficie, np. częstotliwośc stacji, dostraja głośność, niskie i wysokie tony. Zestay idealnie pasuja do wystroju kuchni czy sypialni. Pilot: -Ekran wyświetlający wizualizacy funkcje, -kontrola głośności, wysokich/niskich tonów, balansu. -Funkcja "forced Mono" -Możliwość ustawienia przysisków bezpośrednich, włączających daną stacje -Możliwośc automatycznego zapisu stacji w najlepszej jakości w pamięci -Możliwośc zapisu 30 stacji w pamięci -Automatyczne dobieranie głośności - "Inteligentne strojenie głośności" -Odbiornik/nadajnik podczerwieni -Głośniki -1.5W+1.5W zasilanie -Wbudowany tuner FM (bez konieczności osobnego zasilania) Elementy dostarczone w tym zestawie przeznaczone są do montazu i używania w sposów i do celów opisanych w instrukcji montażu i obsługi. Instalacja musi być zgodna z przepisami obowiązującymi w danym kraju. Ta instrukcja zakłada, że KBsound system został poprawnie zainstalowany i jest w pełni sprawny. Jeżeli urządzenie nie zostało jeszcze zainstalowane, wykonaj instrukcje podane w Instrukcji Montażu dołączonej do tego dokumentu.

7 3.Operacyjne Uwagi Ogólne 1. Żadna z funkcji (oprócz NO/OFF) nie działa przy wyłączonym pilocie. 2.Funkcja dotycząca obsługi sygnału audio tylko wtedy, gdy "mute" zostanie anulowane 3.KBsound Jest połączony do sieci to pozostanie podłączony nawet w trybie off. Oznacza to że stan OFF (wskazan w niniejszej instrukcji) oznacza tak na prawde stan "standby". 4.Krótki dżwięk "BEEP" oznacza że dane zostały odebrane. 5.Jednostka zdalengo sterowania (pilot) wymienia informacje(wysyła i odbiera dane) za pomocą kapsuły nadawczo-odbiorczej.jeżeli w jakim kolwiek momencie wystąpi awaria komunikacji miedzy pilotem, na ekranie pojawi sie symbol. W tym przypadku należy skierowac pilot zdalnego sterowania w kierunku kapsuły nadawczo odbiorczej w lini prosej w odległości nie większej niż 5 metrów. 6.Wyświetlacz pilota wyłącza się autoamtycznie, w przypadku braku aktywacji dłużej niż kilka sekund, co zapewnia bardziej efektywne wykorzystywanie baterii. Aby wyświetlic inforamcje na wyświetlaczu w każdej chwili, nalezy skierowac pilota w kierunkukapsuły odbiorczo-nadawczej i nacisnać przycisk 7.Aby zilustrować opreacje należy przytrzymać przycisk, symbol pojawi się w podręczniku obok klawisza. KBsound włączy audio z ustawieniami częstotlowości stacji zapisanych jako "idealne" ustawienia trybu (patrz rozdział 5 i 6), pod warunkiem ze jest podłączone do źródła zasilania. Po wyłączeniu i podłączeniu do zasilania, ustawienia audio i częstotliwości będą takie same jak podczas wyłączenia z polita ON/OFF.

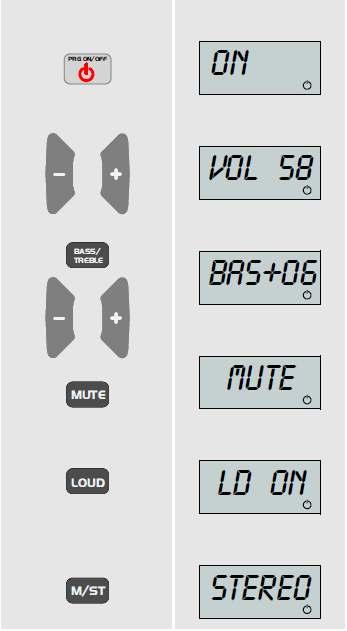

8 4. Obsługa Funkcji Audio Jeśli moduł elektryczny jest wyłączony, krótkie naciśnięcie ON/OFF key włącza urządzenie. (zajmie to mniej wiecej 1-2s.). LED wyświetli słowo "ON". Kiedy moduł elektryczny jest wyłączony, LED wyswietla "OFF". Zwiększanie/zmniejszanie poziomu głośności: LED zacznie świecić aby wskazać żądaną zmiane poziomu głośności. Zwiększanie/zmniejszanie poziomu bass/treble : LED zacznie świecić aby wskazać żądana zmiane poziomu bass/treble. Wyciszenie: urządzenie wycisza sie (wyciszenie aktywne) Głośność: Wzmacnia poziom niskich tonow w zakresie poziomu głośności, przy założeniu większego wsparcia przy niższym poziome głośności i mniejszą podkład dla wyższych tonów. Odbiór mono/stereo: Po włączeniu, funkcja ta pozwala odbierac stacje Fm w stereo. Po usunięciu tej funkcji odbiór będzie możliwy jedynie MONO. Uwaga: Jeśli konfiguracja modułu elektrycznego jest mono, sygnał bedzie zawsze odbierany w mono, nawet jeśli sygnał bedzie odbierany przez antene stereo.

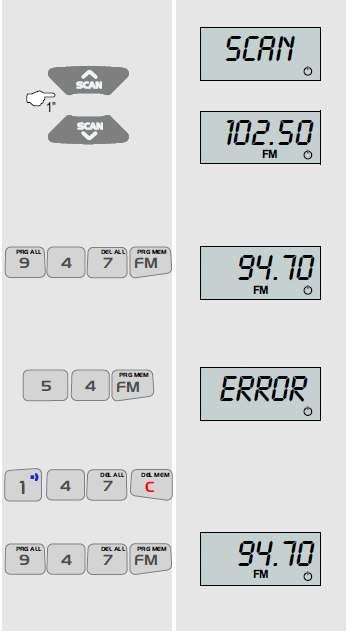

9 4.1.Wyszukiwanie Stacji: Podczas wyszukiwania pojawi się na wyświetlaczu napis "SCAN". Na wyświetlaczu będzie wyświetlana częstotliwośc kolejnej stacji FM Bezpośredni Klucz Częstotliwości Stacji Aby przypisac bezposredni klucz do danej stacji, należy wybrać z klawiatury numerycznej częstotliwośc stacji, a następnie nacisnąć przycisk "FM-key".Na przykład, aby wybrac 94,7, wciśni FM. Uwaga: Częstotliwoś stacji FM możę być wprowadzona zarówno jako 94.7 (9 4 7 FM) jak i ( FM). Jeśli wprowadzona częstotliwość nie jest poprawna lub zostało wprowadzone więcej cyfr niz to konieczne, na wyświetlaczu pojawi się napis ERROR Aby usunąć wpisaną wartośc i rozpocząć wpisywanie nowej częstotliwości należy wcisnąć przycisk "C". a następnie rozpocząć wpisywanie odpowiedniej częstotliwości.

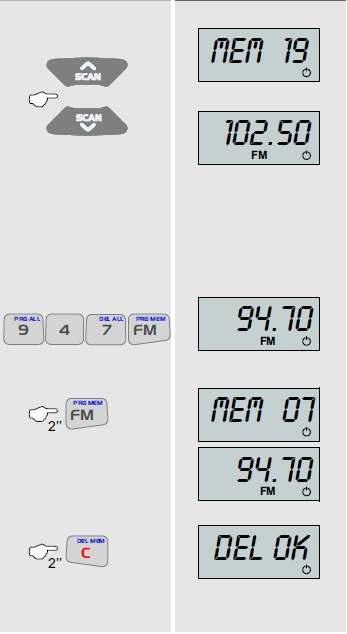

10 4.3. Programowanie ustawień pamięci FM. Przyciski SCAN pozwalaja na przewijanie stacji zaousanych w oamięci ( patrz rozdział , "Przechowywanie i Usuwanie z Pamięci) Zapisane stacje w pamięci są sortowane w porządku rosnącym, począwszy od 87.5 koncząc na Ekran wyswietla częstotliwość stacji zapisanych w pamieci fabrycznie ustawianych. Jeśli nie ma stacji zapisanych w pamięci, na ekranie pojawi się słowo 4.4. Ręczne Przechowywanie i Usuwanie Częstotliwości Stacji Aby zapisać stacje, należy ja dostroić (patrz rozdziały: 4.1. Wyszukiwanie Stacji 4.2. Bezpośredni Klucz Częstotliwości Stacji). Przytrzymaj wciśnięty klawisz "9" przez 2 sekundy. Jeśli wszystkie sloty pamięci zostały przypisane, inna stacja nie będzie mogła byc przechowywana, a na ekranie pojawi się słow NO MEN W celu usunięcia stacji z pamięci, nalezy wybrać stacje i przytrzymać przycisk C przez 2 sekundy. Stacja bedzie usunięta z pamięci. Jeśli stacja nie jest przechowywana w pamięci, na ekranie pojawi się słowo NO MEN

11 4.5. Przechowywanie i Usuwanie Częstotliwości Stacji Automatyczne W celu aktywacji automatycznego przechowywania częstotliwości stacji przytrzymaj przycisk 9 przez 5 sekund. W rozpoczęcia automatycznego programowania stacji, na wyświetlaczu wyświetli się słowo "AUTO". Moduł elektryczny bedzie przechowywał w pamieci stacje, które zostaly odszukane w najlepszej jakości odbioru, w kolejności od najniższej częstotliwości (87.5 MHz) do najwyższej (108.0). System bedzie wykorzystywał wszystkie dostępne gniazda pamięci, osiągając maksymalnie 30. Operacja może zająć kilka chwil. Proces zakonczy się w momencie gdy zostanie przeszukany cały przedział częstotliwości, lub w momencie gdy cała pamieć zostanie zapisana. Koniec wyszukiwania będzie oznajmiony dźwiekiem "BEEP". Aby włączyc auytomatyczne czyszczenie pamięci stacji, nalezy wcisnąć przycisk "7" i przytrzymac go przez 5 sekund Regulacja Czułości Wyszukiwania Stacji Aby wyregulowac czyłość automatycznego wyszukiwania stacji (patrz rozdział 4.1. Wyszukiwanie Stacji), nacisni 1,2 lub 3 (1=najmniejsza, 3=największa) przez 5 sekundy.

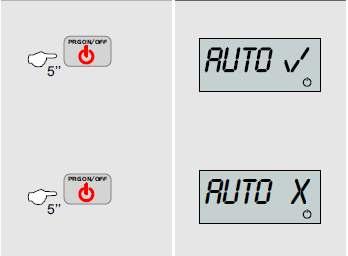

12 5. Wybór trybu włączania KBsound jest zasilany przez specjalnie wyznaczony przłącznik. W tym przypadku automatyczny tryb aktywacji musi być zaprogramowany tak, aby automatycznie włączyć KBsound w momencie gdy przełącznik jest aktywny. Działania te muszą być przestrzegane. 1.Zasilanie KBsound aktywuje się przez włączenie przełącznika. KBsound będzie migac kilka razy i wyłączy się. 2. Włączenie KBsound dokonuje się przy pomocy pilota (ON/OFF key). 3. Z włączonym KBsound trzymaj przycisk ON/OFF wciśnięty przez 5 sekundy. Jeżeli funkcja Turn-on jwar ustawiona w trybie "ON" w momencie gdy zasilanie jest doprowadzone do urządzenia, włączy się w tryb "IDEAL" (patrz rozdział 6). Jeżeli funkcja "Turn-On" jest w trybie "OFF" w momencie podawania zasilania do urządzenia, włączy to tryb "OFF"

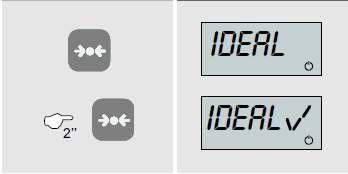

13 6.Tryb "Ideal": Tryb "IDEAL" włącza się natychmiast po naciśnięciu klawisza "IDEAL" na pilocie. W tym trybie konkretne stacje graja na poszczególnych poziomach głośności, wysokich i niskich tonów. Aby zaprogramować swój tryb "IDEAL", wybierz odpowiednie poziomy głośności,tonów niskich i wysokich, a także częstotliwość stacji. Potem przytrzymaj przycisk IDEAL przez 2 sekundy. 7. Odtwarzaj z ipad'a za pośrednictwem zestawu KBSOUND: 1. Wybierz częśtotliwość FM, na swoim KBSOUND. Wybierz częstotliwość (patrz rozdział 4.2) na którym nic nie słychać, bez hałasów, dźwięków w tle, ani żadnych sąsiednich częstotliwości. 2. Wybierz te samą częstotliwośc FM używająć Twojego itrip lub innego transmitera FM. 3. Za pomocą ipoda lub innego odtwarzacza MP3 możesz zmienić odtwarzaną piosenkę, album, artyste, i.t.p. gdziekolwiek w pokoju. Nie potrzeba żadnych dodatkowych przewodów.
