Instrukcja obsługi i montażu Sterownik Pracy Kotła C.O. Z podajnikiem ślimakowym Fx64.2.2
|
|
- Feliks Żurawski
- 6 lat temu
- Przeglądów:
Transkrypt
1 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Instrukcja obsługi i montażu Sterownik Pracy Kotła C.O. Z podajnikiem ślimakowym Fx sterowanie podajnikiem, wentylatorem, wentylatorem nadmuchowym Sterowanie czasem i przerwą podawania opału. Płynna regulacja obrotów wentylatora. Automatyczne wygaszanie kotła. Szereg funkcji zabezpieczających kocioł i instalację. Współpraca z dodatkowym zdalnym panelem Fenix. "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel , fenix@sterowniki.co v.3/2012
2 I. Zasady bezpieczeństwa 1. Przed zainstalowaniem regulatora należy dokładnie przeczytać instrukcję obsługi i montażu regulatora, oraz zapoznać się z warunkami gwarancji. Nieprawidłowy montaż, użytkowanie, oraz obsługa regulatora powoduje utratę gwarancji. 2. Wszelkie prace montażowe mogą odbywać się tylko i wyłącznie przy odłączonym napięciu zasilania i wyjętej wtyczce zasilającej z gniazdka. 3. Montaż mechaniczny i elektryczny powinien być wykonywany przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 4. Nie wolno montować i użytkować regulatora z obudową uszkodzoną mechanicznie, ponieważ występuje ryzyko porażenia prądem. 5. Instalacja, w której pracuje regulator powinna być zabezpieczona bezpiecznikami odpowiednimi do stosowanych obciążeń. 6. Przed pierwszym uruchomieniem należy sprawdzić czy podłączenia są zgodne z instrukcją obsługi i montażu, oraz czy napięcie zasilające regulator spełnia wszelkie wymogi. 7. Wszelkich napraw regulatorów może dokonywać wyłącznie serwis producenta. Dokonywanie napraw regulatora przez osoby nieupoważnione powoduje utratę gwarancji. 8. Regulator nie jest elementem bezpieczeństwa! W układach, w których zachodzi ryzyko wystąpienia szkód w wyniku awarii automatyki konieczne jest stosowanie dodatkowych zabezpieczeń posiadających odpowiednie atesty. W układach, które nie mogą być wyłączone, układ sterowania musi być skonstruowany w sposób umożliwiający jego pracę bez regulatora. Informacja o utylizacji odpadów elektronicznych Dbałość o środowisko naturalne jest dla naszej firmy bardzo ważną sprawą. Produkcja urządzeń elektronicznych zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z powyższym nasza firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu wspólnie pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Opakowania kartonowe prosimy przekazywać do punktu zbiórki makulatury. 2
3 Warunki środowiskowe Regulator został zaprojektowany do użytkowania w środowisku, w którym występują suche zanieczyszczenia przewodzące lub suche zanieczyszczenia nieprzewodzące, które stają się przewodzące w wyniku kondensacji, której należy się spodziewać (3 stopień zanieczyszczenia wg PN-EN ). Jednak z uwagi na niebezpieczeństwo zapalenia się pyłu węglowego regulator należy umieścić w obudowie pyłoszczelnej a w przypadku stosowania obudowy niechroniącej przed dostępem pyłu użytkować w środowisku, w którym pyły palne nie występują lub są na bieżąco usuwane. Regulator nie może być narażony na działanie wody, nie dopuszcza się również użytkowania go w warunkach wystąpienia kondensacji pary wodnej. Temperatura otoczenia regulatora nie powinna przekraczać zakresu C. II. Opis urządzenia. Sterownik Pracy Kotła Fx64 jest urządzeniem przeznaczonym do regulacji temperatury kotła poprzez sterowanie podajnikiem, wentylatorem i wentylatorem nadmuchowym. Sterownik Fx64 pozwala na ustawienie czasów przerwy i podawania opału, płynną regulację obrotów wentylatora, zmianę temperatury załączenia wentylatora nadmuchowego, oraz czasu automatycznego wygaszania ustawianych parametrami w menu. Czujnik pożaru podajnika zabezpiecza przed cofnięciem się żaru do zasobnika. Dane techniczne Zasilanie Moc pobierana przez regulator Max. obciążenie obwodu podajnika Max. obciążenie obwodu wentylatora Max. obciążenie obwodu wentylatora nadmuchowego Zabezpieczenie sterownika Stopień ochrony 230V ± 10%, 50 Hz 2 W 300 W; 1,3 A 100 W; 0,5 A 100 W; 0,5 A WTA-T 3,15A 250V 5x20mm IP20 Temperatura otoczenia C Temperatura składowania C Wilgotność względna Masa regulatora 5-80 % bez kondensacji pary 1 kg 3

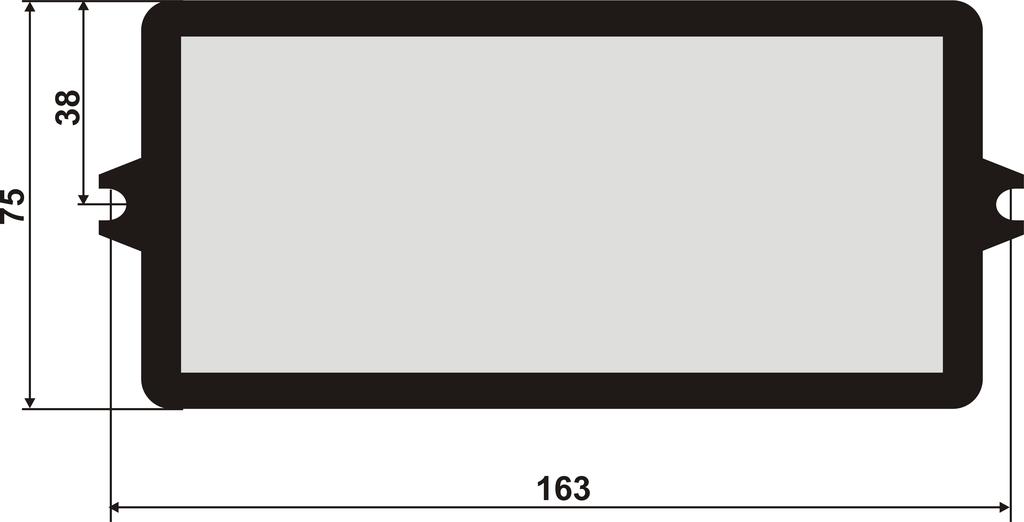

4 III. Instrukcja montażu Uwaga: Wszelkie prace monterskie należy wykonywać przy odłączonym zasilaniu sterownika. Montaż powinna przeprowadzić osoba z odpowiednimi uprawnieniami elektrycznymi zgodnie z poniższą instrukcją i obowiązującymi normami. Zalecamy uważnie przeczytać instrukcję montażu i obsługi sterownika. Producent nie ponosi odpowiedzialności za uszkodzenia sterownika i elementów instalacji powstałych w wyniku niewłaściwego montażu, lub eksploatacji niezgodnej z przeznaczeniem wyrobu. 1. Montaż mechaniczny Sterownik należy zamontować w miejscu zapewniającym bezpieczeństwo użytkowania, oraz łatwy dostęp użytkownika. W komplecie ze sterownikiem znajdują się dwa wkręty z kołkami rozporowymi do montażu na ścianie Montaż elektryczny Przeprowadzić według następującej kolejności: a) podłączyć przewód zasilający podajnik do odpowiednich zacisków podajnika: żyłę żółto-zieloną do zacisku zera ochronnego silnika podajnika żyłę brązową do zacisku (L) zasilania silnika podajnika żyłę niebieską do zacisku (N) zasilania silnika podajnika b) podłączyć przewód zasilający wentylator do odpowiednich zacisków wentylatora: żyłę żółto-zieloną do zacisku zera ochronnego silnika wentylatora żyłę brązową do zacisku (L) zasilania silnika wentylatora żyłę niebieską do zacisku (N) zasilania silnika wentylatora c) podłączyć przewód zasilający wentylator nadmuchowy do odpowiednich wentylatora nadmuchowego: żyłę żółto-zieloną do zacisku zera ochronnego wentylatora nadm. żyłę brązową do zacisku (L) zasilania wentylatora nadm. żyłę niebieską do zacisku (N) zasilania wentylatora nadm. d) Zainstalować czujnik temperatury w studzience pomiarowej kotła, lub przymocować do rury zasilającej zapewniając trwałe mocowanie i dobry kontakt temperaturowy czujnika z rurą. e) Zainstalować czujnik pożaru podajnika w odpowiednim miejscu podajnika opału zapewniając trwałe mocowanie i dobry kontakt temperaturowy czujnika z podłożem.
5 f) podłączyć wtyczkę sieciową sterownika do gniazda zasilającego z podłączonym zerem ochronnym. Uwaga: Ze względu na bezpieczeństwo użytkowania, ochronę przeciw porażeniową, oraz zakłócenia sieci energetycznej mające wpływ na poprawną pracę sterownika wymagane jest podłączenie sterownika tylko do gniazda z podłączonym przewodem zero-ochronnym. Rysunek 1. Opis wyprowadzeń sterownika. Rysunek 2. Wymiary obudowy do montażu. 5

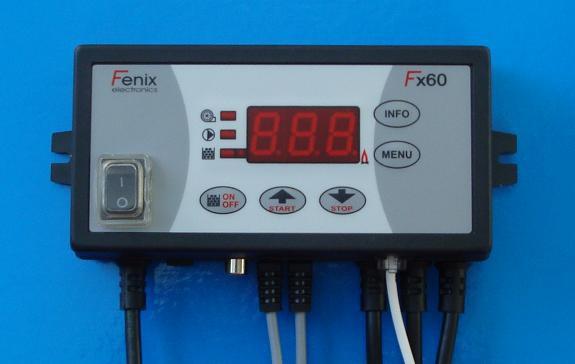

6 IV. Obsługa sterownika 1. Widok panelu sterowania. Wyświetlacz LED 3-cyfrowy Praca wentylatora Praca wentylatora nadmuchowego Praca podajnika Informacje Wejście do MENU Stan pracy Włącznik główny Wyłącznik podajnika Rozruch kotła. Zwiększa nastawę. Wygaszenie kotła. Zmniejsza nastawę. 2. Rozpalanie i wygaszanie kotła. Podłącz sterownik do sieci i uruchom go głównym włącznikiem. Wciśnij klawisz. Zapali się kontrolka przy ikonie podajnika. Uruchomiony zostanie podajnik. Poczekaj, aż na palenisku usypie się odpowiednia ilość opału. Wciśnij klawisz. Wyłączony zostanie podajnik. Zapali się kontrolka przy ikonie wentylatora i uruchomiony zostanie wentylator. Rozpal opał na palenisku i poczekaj, aż żar obejmie całe palenisko. Wciśnij klawisz. Zapali się kropka w rogu wyświetlacza przy ikonie informująca o włączeniu pracy automatycznej. Uruchomiony zostanie wentylator i okresowo podajnik. Po osiągnięciu odpowiedniej temperatury włączy się wentylator nadmuchowy. Wyłączy się po spadku temperatury poniżej progu załączenia minus 3 C. Po osiągnięciu temperatury zadanej sterownik przejdzie w podtrzymanie. Podajnik i wentylator zostanie wyłączony i uruchamiany będzie tylko okresowo w celu podtrzymania żaru. W przypadku wypalenia się opału i spadku temperatury na kotle sterownik po określonym czasie automatycznie przejdzie do wygaszania. Będzie informować o tym mruganie kontrolek i 6 Wciśnięcie klawisza powoduje wyłączenie podajnika, oraz
7 wentylatora i wprowadzenie kotła w wygaszanie. Zgaśnie kropka przy ikonie 3. Informacje. informując o zakończeniu pracy automatycznej. Wciśnięcie klawisza powoduje wejście do menu informacyjnego. Wyświetlona zostanie pierwsza wartość (numer listy zawsze mruga). Aby przejść do podglądu kolejnej wartości należy wcisnąć klawisz Nr Nazwa wyświetlanej informacji 1 Aktualna temperatura zmierzona na czujniku pożaru podajnika 4. Parametry sterownika. W ekranie głównym wyświetlana jest aktualna temperatura wody w kotle. Zapalona kropka w dolnym prawym rogu wyświetlacza sygnalizuje pracę automatyczną sterownika dogrzewanie lub podtrzymanie. Mrugająca kropka i wyświetlanie alarmu "Er 3"oznacza przejście do automatycznego wygaszania z powodu spadku temperatury na kotle poniżej określonego progu i utrzymywania się takiego stanu przez określony czas. a) Parametry podstawowe Wciśnięcie klawisza powoduje wejście do menu parametrów. Wyświetlony zostanie pierwszy parametr (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza.po przejściu klawiszem przez wszystkie parametry, lub po 20 sekundach bezczynności zostanie przywrócony ekran główny. Par. Nazwa parametru menu podstawowego 1. Temperatura zadana kotła - określa do jakiej temperatury ma być dogrzewany kocioł. W trakcie dogrzewania wentylator pracuje cały czas z mocą jak w Par.2 a podajnik uruchamia się wg Par.3 i Par.4. Po przekroczeniu temp. zadanej kocioł przechodzi w podtrzymanie, a wentylator i podajnik uruchamia się wg parametrów podtrzymania. Zakres C 7
8 Par. Nazwa parametru menu podstawowego 2. Moc dmuchawy - określa z jaką mocą pracuje wentylator w trakcie dogrzewania temperatury kotła. Moc dmuchawy jest to wartość z przedziału od min. obr. do max. obr. wentylatora ustawianych w parametrach zaawansowanych. 3. Czas podawania paliwa - określa na ile sekund zostanie załączony podajnik w trakcie dogrzewania, oraz podtrzymania. 4. Przerwa podawania w DOGRZEWANIU - określa ile sekund będzie wynosiła przerwa między podawaniami paliwa w trakcie dogrzewania. 5. Przerwa podawania w PODTRZYMANIU - określa co ile minut załączy się podajnik w podtrzymaniu aby podtrzymać żar na palenisku. Odpowiednio ustawiona długość przerwy zapobiega samoczynnemu wygaszeniu lub nadmiernemu wzrostowi temperatury w kotle. 6. Przerwa przedmuchu w PODTRZYMANIU - określa co ile minut załączy się wentylator w podtrzymaniu aby podtrzymać żar na palenisku. Odpowiednio ustawiona długość przerwy zapobiega samoczynnemu wygaszeniu lub nadmiernemu wzrostowi temperatury w kotle. 7. Temperatura załączenia wentylatora nadmuchowego - określa przy jakiej aktualnej temperaturze kotła zostanie załączony wentylator nadmuchowy. Wyłączenie następuje zawsze 3 C poniżej ustawionej temperatury załączenia. Zakres 1 99 % 1 99 s s 1 60 min 0 60 min C b) Parametry zaawansowane Ponowne uruchomienie sterownika z wciśniętym klawiszem powoduje wejście do menu z zaawansowanymi parametrami. Prawidłowe wejście do menu zaawansowanego sygnalizowane jest mruganiem wszystkich trzech kontrolek z lewej strony wyświetlacza. Wyświetlony zostaje od razu pierwszy parametr z listy (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza. Wyłączenie i ponowne włączenie sterownika powoduje powrót do trybu podstawowego. 8 Par. Nazwa parametru menu zaawansowanego 1. Opóźnienie powrotu z PODTRZYMANIA - określa o ile C w stosunku do temperatury zadanej zostanie opóźnione przejście z podtrzymania do dogrzewania. 2. Obroty minimalne wentylatora - określa z jakimi minimalnymi obrotami uruchomi się wentylator. Nigdy też nie będzie pracował poniżej tej wartości. 3. Obroty maksymalne wentylatora - określa do jakich maksymalnych obrotów może pracować wentylator. Nigdy też nie będzie pracował powyżej tej wartości. Zakres 1 10 C % (min. obr +1) 99 %

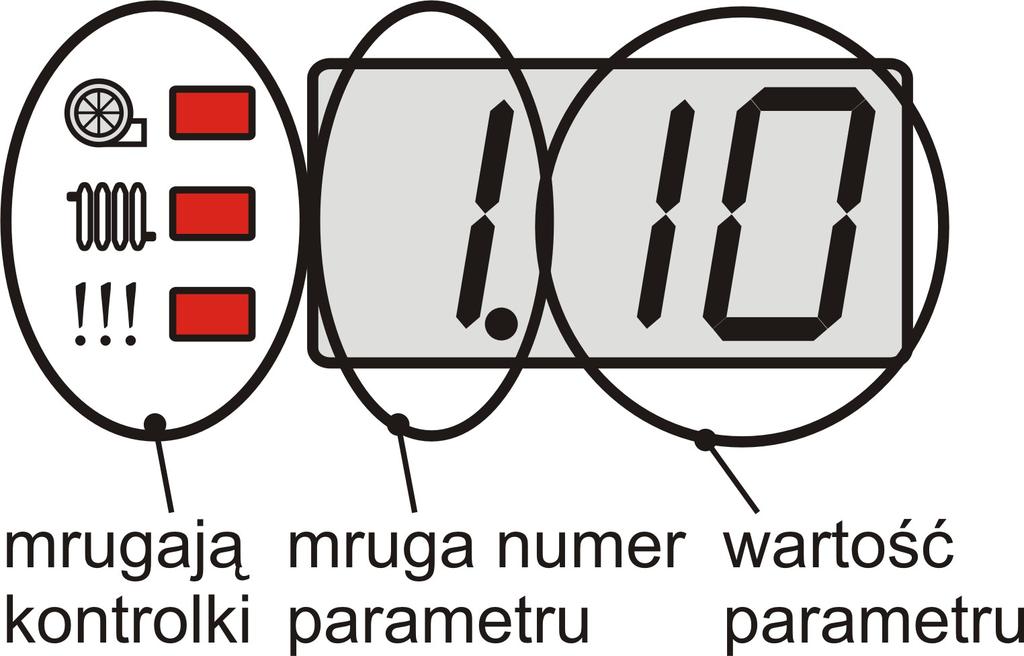

9 Par. Nazwa parametru menu zaawansowanego 4. Czas przedmuchu w PODTRZYMANIU - określa na jak długo załączy się wentylator w podtrzymaniu aby podtrzymać żar na palenisku. Odpowiednio ustawiony czas przedmuchu zapobiega samoczynnemu wygaszeniu lub nadmiernemu wzrostowi temperatury w kotle. 5. Moc przedmuchu w PODTRZYMANIU - określa z jaką mocą realizowane są przedmuchy w podtrzymaniu. Moc przedmuchu w PODTRZYMANIU jest to wartość z przedziału od min. obr. do max. obr. wentylatora ustawianych w parametrach zaawansowanych. 6. Czas do automatycznego wygaszenia kotła - określa po ilu minutach kocioł przejdzie do automatycznego wygaszania (wyłączając podajnik i wentylator). Odliczanie czasu wygaszania rozpocznie się po spadku temp. na kotle poniżej temp. wyłączenia wentylatora nadmuchowego. Funkcja ta jest blokowana przez pierwsze 3 godziny od włączenia pracy automatycznej. Zakres 1 30 s 1 99 % 1 30x10 min 5. Stany awaryjne. Sygnalizacja "Er1" sygnał dźwiękowy "Er3" mruga kontrolka "Er4" sygnał dźwiękowy "Er5" kontrolka sygnał dźwiękowy Temp. > 145 C sygnał dźwiękowy Nie uruchamia się sterownik Opis Uszkodzenie czujnika temperatury kotła. Dmuchawa zostaje wyłączona. Pracuje tylko wentylator nadmuchowy. Należy wymienić czujnik, aby wznowić dalszą pracę. Automatyczne wygaszenie. Dmuchawa oraz podajnik zostają wyłączone. Aby rozpocząć dalszą pracę ze sterownikiem należy nacisnąć klawisz STOP. Uszkodzenie czujnika pożaru podajnika. Należy wymienić czujnik przed ponownym uruchomieniem, aby wznowić dalszą prawidłową pracę. Pożar podajnika. Temperatura podajnika przekroczyła wartość 82 C, Zostaje włączony podajnik do czasu spadku temperatury na nim do 70 C. Aby rozpocząć dalszą pracę ze sterownikiem należy po schłodzeniu podajnika nacisnąć klawisz STOP. Przegrzanie. Temperatura w kotle osiągnęła zbyt wysoką wartość. Dmuchawa zostaje wyłączona. Pracuje tylko wentylator nadmuchowy. Należy jak najszybciej schłodzić kocioł do bezpiecznej temperatury. Brak zasilania. Sprawdź wkładkę bezpiecznikową. Jeżeli jest przepalona należy ją wymienić na nową (1szt. jest w komplecie ze sterownikiem). 9
10 6. Współpraca ze zdalnym panelem Fenix. Sterownik Fx przystosowany do współpracy z dodatkowym zdalnym panelem Fenix można łatwo rozbudować o zdalną kontrolę nad kotłem. Regulacja parametrów może odbywać się wtedy z dwóch miejsc jednocześnie. Wszystkie opcje ustawień i podglądu sterownika głównego dostępne są w ten sam sposób na dodatkowym identycznym panelu zdalnym. 7. Współpraca z wirtualnym zdalnym panelem Fenix. Sterownik Fx przystosowany do współpracy z wirtualnym zdalnym panelem Fenix łączy się z komputerem PC za pomocą urządzenia Fenix Hub. Po podłączeniu sprzętu i uruchomieniu na komputerze zdalnego panelu regulacja parametrów może odbywać się jednocześnie z poziomu komputera, sterownika na kotle i np. dodatkowego zdalnego panelu. 10
11 I. Warunki gwarancji Karta gwarancyjna str.1/2 1. Firma "Fenix" Skowroński Krzysztof udziela Nabywcy gwarancji na bezawaryjne działanie urządzenia na okres 24 miesięcy od daty sprzedaży, lecz nie więcej niż 36 miesięcy od daty produkcji. 2. Producent zapewnia serwis gwarancyjny i pogwarancyjny pod adresem: "Fenix" Skowroński Krzysztof, ul. Jasna 36, Witkowo. 3. Koszty dostarczenia urządzenia do punktu serwisowego, oraz koszty przesyłki zwrotnej ponosi Nabywca. 4. Do przesyłki należy dołączyć kartę gwarancyjną, dowód zakupu, opis usterki, adres wysyłki zwrotnej i telefon kontaktowy. 5. Karta gwarancyjna bez dołączonego dowodu zakupu (paragon, faktura), daty sprzedaży, podpisu i pieczątki sprzedawcy jest nieważna. 6. Zerwanie plomby umieszczonej na obudowie wyrobu wiąże się z utratą gwarancji. 7. Wady i uszkodzenia ujawnione w okresie gwarancyjnym z winy producenta będą bezpłatnie usuwane w terminie nie dłuższym niż 14 dni roboczych od daty dostarczenia wyrobu do punktu serwisowego. 8. Gwarancja nie obejmuje uszkodzeń powstałych z winy użytkownika, wskutek niewłaściwej eksploatacji, dokonywania przeróbek i napraw poza serwisem, wyładowań atmosferycznych, wszelkich uszkodzeń termicznych i mechanicznych z przyczyn niezależnych. 9. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowego podłączenia urządzenia, podłączenia odbiorników o parametrach przekraczających dopuszczalne przez producenta, lub wskutek zwarć powstałych na podłączonych odbiornikach. II. Karta napraw gwarancyjnych Data Zakres reklamacji Podpis/Pieczątka 11
12 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Karta gwarancyjna str. 2/2 Sterownik Pracy Kotła C.O. Fx Nr fabryczny: Fx64.2.2/ _ Data produkcji: - - pieczątka i podpis producenta Data sprzedaży: - - pieczątka i podpis sprzedawcy "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel , fenix@sterowniki.co
