Instrukcja obsługi i montażu Sterownik Pracy Kotła C.O. Fx44.2.1

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi i montażu Sterownik Pracy Kotła C.O. Fx44.2.1"

Transkrypt

1 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Instrukcja obsługi i montażu Sterownik Pracy Kotła C.O. Fx Płynna regulacja obrotów wentylatora. Automatyczne sterowanie nadmuchem kotła. Automatyczne wygaszanie kotła. Szereg funkcji zabezpieczających kocioł i instalację. Współpraca ze zdalnym panelem Fenix v.1/2013 "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel , fenix@sterowniki.co

2 I. Zasady bezpieczeństwa 1. Przed zainstalowaniem regulatora należy dokładnie przeczytać instrukcję obsługi i montażu regulatora, oraz zapoznać się z warunkami gwarancji. Nieprawidłowy montaż, użytkowanie, oraz obsługa regulatora powoduje utratę gwarancji. 2. Wszelkie prace montażowe mogą odbywać się tylko i wyłącznie przy odłączonym napięciu zasilania i wyjętej wtyczce zasilającej z gniazdka. 3. Montaż mechaniczny i elektryczny powinien być wykonywany przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 4. Nie wolno montować i użytkować regulatora z obudową uszkodzoną mechanicznie, ponieważ występuje ryzyko porażenia prądem. 5. Instalacja, w której pracuje regulator powinna być zabezpieczona bezpiecznikami odpowiednimi do stosowanych obciążeń. 6. Przed pierwszym uruchomieniem należy sprawdzić czy podłączenia są zgodne z instrukcją obsługi i montażu, oraz czy napięcie zasilające regulator spełnia wszelkie wymogi. 7. Wszelkich napraw regulatorów może dokonywać wyłącznie serwis producenta. Dokonywanie napraw regulatora przez osoby nieupoważnione powoduje utratę gwarancji. 8. Regulator nie jest elementem bezpieczeństwa! W układach, w których zachodzi ryzyko wystąpienia szkód w wyniku awarii automatyki konieczne jest stosowanie dodatkowych zabezpieczeń posiadających odpowiednie atesty. W układach, które nie mogą być wyłączone, układ sterowania musi być skonstruowany w sposób umożliwiający jego pracę bez regulatora. Informacja o utylizacji odpadów elektronicznych Dbałość o środowisko naturalne jest dla naszej firmy bardzo ważną sprawą. Produkcja urządzeń elektronicznych zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z powyższym nasza firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu wspólnie pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Opakowania kartonowe prosimy przekazywać do punktu zbiórki makulatury. 2

3 Warunki środowiskowe Regulator został zaprojektowany do użytkowania w środowisku, w którym występują suche zanieczyszczenia przewodzące lub suche zanieczyszczenia nieprzewodzące, które stają się przewodzące w wyniku kondensacji, której należy się spodziewać (3 stopień zanieczyszczenia wg PN-EN ). Jednak z uwagi na niebezpieczeństwo zapalenia się pyłu węglowego regulator należy umieścić w obudowie pyłoszczelnej a w przypadku stosowania obudowy niechroniącej przed dostępem pyłu użytkować w środowisku, w którym pyły palne nie występują lub są na bieżąco usuwane. Regulator nie może być narażony na działanie wody, nie dopuszcza się również użytkowania go w warunkach wystąpienia kondensacji pary wodnej. Temperatura otoczenia regulatora nie powinna przekraczać zakresu C. II. Opis urządzenia. Sterownik Pracy Kotła Fx44 jest urządzeniem przeznaczonym do regulacji temperatury kotła poprzez sterowanie wentylatorem i wentylatorem nadmuchowym. Sterownik Fx44 pozwala na płynną regulację obrotów wentylatora, oraz czasu automatycznego wygaszania ustawianych parametrami w menu. Fx44 współpracuje z zewnętrznym panelem pokojowym Fenix. Wyłącznik termiczny odcinający zasilanie wentylatora dodatkowo zabezpiecza przed przegrzaniem wody w kotle. Dane techniczne Zasilanie 230V ± 10%, 50 Hz Moc pobierana przez regulator 2W Max. obciążenie obwodu wentylatora nadmuchowego 100 W; 0,5 A Zabezpieczenie sterownika WTA-T 1,25A 250V 5x20mm Stopień ochrony IP20 Temperatura otoczenia C Temperatura składowania C Wilgotność względna 5-80 % bez kondensacji pary Masa regulatora 0,7 kg 3

4 III. Instrukcja montażu Uwaga: Wszelkie prace monterskie należy wykonywać przy odłączonym zasilaniu sterownika. Montaż powinna przeprowadzić osoba z odpowiednimi uprawnieniami elektrycznymi zgodnie z poniższą instrukcją i obowiązującymi normami. Zalecamy uważnie przeczytać instrukcję montażu i obsługi sterownika. Producent nie ponosi odpowiedzialności za uszkodzenia sterownika i elementów instalacji powstałych w wyniku niewłaściwego montażu, lub eksploatacji niezgodnej z przeznaczeniem wyrobu. 1. Montaż mechaniczny Sterownik należy zamontować w miejscu zapewniającym bezpieczeństwo użytkowania, oraz łatwy dostęp użytkownika. W komplecie ze sterownikiem znajdują się dwa wkręty z kołkami rozporowymi do montażu na ścianie. 2. Montaż elektryczny Przeprowadzić według następującej kolejności: a) podłączyć przewód zasilający wentylator do odpowiednich zacisków wentylatora: żyłę żółto-zieloną do zacisku zera ochronnego silnika wentylatora żyłę brązową do zacisku (L) zasilania silnika wentylatora żyłę niebieską do zacisku (N) zasilania silnika wentylatora b) podłączyć przewód zasilający wentylator nadmuchowy do odpowiednich wentylatora nadmuchowego żyłę żółto-zieloną do zacisku zera ochronnego w. nadmuchowego żyłę brązową do zacisku (L) zasilania pompy w. nadmuchowego żyłę niebieską do zacisku (N) zasilania w. nadmuchowego c) Zainstalować czujnik temperatury i wyłącznik termiczny w studzience pomiarowej kotła, lub przymocować do rury zasilającej zapewniając trwałe mocowanie i dobry kontakt temperaturowy czujników z rurą. d) podłączyć wtyczkę sieciową sterownika do gniazda zasilającego z podłączonym zerem ochronnym. Uwaga: Ze względu na bezpieczeństwo użytkowania, ochronę przeciw porażeniową, oraz zakłócenia sieci energetycznej mające wpływ na poprawną pracę sterownika wymagane jest podłączenie sterownika tylko do gniazda z podłączonym przewodem zero-ochronnym. 4

5 Rysunek 1. Opis wyprowadzeń sterownika. Rysunek 2. Wymiary obudowy do montażu. 5

6 IV. Obsługa sterownika 1. Widok panelu sterowania. Praca wentylatora Praca wentylatora nadmuchowego Wyświetlacz LED 3-cyfrowy alarm Włącznik główny Wejście do MENU Stan pracy Rozruch kotła. Zwiększa nastawę. Wygaszenie kotła. Zmniejsza nastawę. 2. Rozpalanie i wygaszanie kotła. Podłącz sterownik do sieci i uruchom go głównym włącznikiem. Zasyp kocioł opałem i rozpal palenisko. Wciśnij klawisz. Zapali się kropka w rogu wyświetlacza przy ikonie informująca o włączeniu pracy automatycznej. Uruchomiony zostanie wentylator. Po osiągnięciu odpowiedniej temperatury włączy się wentylator nadmuchowy. Wyłączy się po spadku temperatury poniżej progu załączenia minus 3 C. Po osiągnięciu temperatury zadanej sterownik przejdzie w podtrzymanie. Wentylator zostanie wyłączony i uruchamiany będzie tylko na przedmuchy. W przypadku wypalenia się opału i spadku temperatury na kotle sterownik po określonym czasie automatycznie przejdzie do wygaszania. Będzie informować o tym mruganie kontrolek Wciśnięcie klawisza i powoduje wyłączenie wentylatora i wprowadzenie kotła w wygaszanie. Zgaśnie kropka przy ikonie informująca o pracy automatycznej. 6

7 3. Parametry sterownika. W ekranie głównym wyświetlana jest aktualna temperatura wody w kotle. Zapalona kropka w dolnym prawym rogu wyświetlacza sygnalizuje pracę automatyczną sterownika dogrzewanie lub podtrzymanie. Mrugająca kropka i kontrolka alarmu oznacza przejście do automatycznego wygaszania. a) Parametry podstawowe Wciśnięcie klawisza powoduje wejście do menu parametrów. Wyświetlony zostanie pierwszy parametr (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza.po przejściu klawiszem przez wszystkie parametry, lub po 20 sekundach bezczynności zostanie przywrócony ekran główny. Par. Nazwa parametru menu podstawowego Zakres nastaw C Temperatura zadana kotła - określa do jakiej temperatury ma być dogrzewany kocioł. W trakcie dogrzewania wentylator pracuje cały czas z mocą jak w Par.2. Po przekroczeniu temp. zadanej kocioł przechodzi w podtrzymanie, a wentylator uruchamia się wg parametrów podtrzymania. 2. Moc dmuchawy 1 99 % - określa z jaką mocą pracuje wentylator w trakcie dogrzewania i podtrzymania temperatury kotła. Moc dmuchawy jest to przedział od min.obr. do max.obr. wentylatora ustawianych w parametrach zaawansowanych. 3. Przerwa przedmuchu w PODTRZYMANIU 0 60 min - określa co ile minut załączy się wentylator w podtrzymaniu aby przepalić nagromadzone w komorze spalania gazy. Odpowiednio ustawiona długość przerwy zapobiega powstawaniu wybuchów gazów w komorze spalania. 4. Temperatura załączenia wentylatora nadmuchowego C - określa przy jakiej aktualnej temperaturze kotła zostanie załączony wentylator nadmuchowy. Wyłączenie następuje zawsze 3 C poniżej ustawionej temperatury załączenia. 7

8 b) Parametry zaawansowane Ponowne uruchomienie sterownika z wciśniętym klawiszem powoduje wejście do menu z zaawansowanymi parametrami. Prawidłowe wejście do menu zaawansowanego sygnalizowane jest mruganiem wszystkich trzech kontrolek z lewej strony wyświetlacza. Wyświetlony zostaje od razu pierwszy parametr z listy (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza. Po przejściu klawiszem przez wszystkie parametry, lub po 20 sekundach bezczynność zostanie przywrócony ekran główny, oraz z powrotem ukryte menu zaawansowane. Par. Nazwa parametru menu zaawansowanego Zakres nastaw C Opóźnienie powrotu z PODTRZYMANIA - określa o ile C w stosunku do temperatury zadanej zostanie opóźnione przejście z podtrzymania do dogrzewania. 2. Obroty minimalne wentylatora % - określa z jakimi minimalnymi obrotami uruchomi się wentylator. Nigdy też nie będzie pracował poniżej tej wartości. 3. Obroty maksymalne wentylatora (min. obr +1) 99 % - określa do jakich maksymalnych obrotów może pracować wentylator. 4. Czas przedmuchu w PODTRZYMANIU 0 30 s - określa przez ile sekund będzie pracował wentylator w trakcie przedmuchu. 5. Moc przedmuchu w PODTRZYMANIU 1 99 % - określa z jaką mocą realizowane są przedmuchy w podtrzymaniu. Moc przedmuchu w PODTRZYMANIU jest to wartość z przedziału od min. obr. do max. obr. wentylatora ustawianych w parametrach zaawansowanych. 6. Czas do automatycznego wygaszenia kotła - określa po ilu minutach kocioł przejdzie do automatycznego wygaszania (wyłączając wentylator). Warunkiem rozpoczęcia odliczania czasu wygaszania jest spadek temperatury na kotle poniżej temperatury wyłączenia pompy c.o. Funkcja ta jest blokowana przez pierwsze 3 godziny po włączeniu w pracę automatyczną x10 min

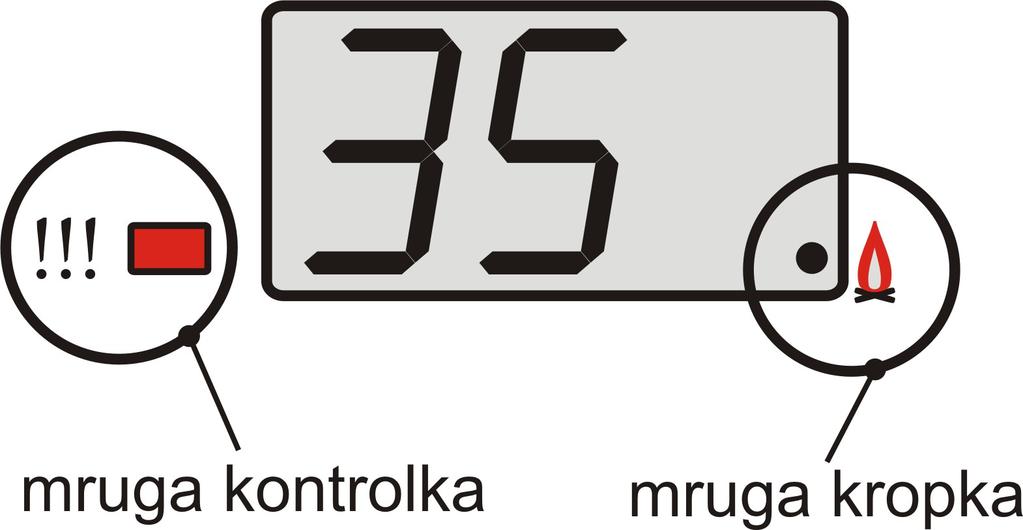

9 4. Stany awaryjne. Sygnalizacja Opis "Er1" sygnał dźwiękowy Uszkodzenie czujnika temperatury kotła. Dmuchawa zostaje wyłączona. Pracuje tylko wentylator nadmuchowy. Należy wymienić czujnik, aby wznowić dalszą pracę. "Er3" mruga kontrolka Automatyczne wygaszenie. Dmuchawa zostaje wyłączona. Aby rozpocząć dalszą pracę ze sterownikiem należy nacisnąć klawisz STOP. Temp. > 145 C sygnał dźwiękowy Przegrzanie. Temperatura w kotle osiągnęła zbyt wysoką wartość. Dmuchawa zostaje wyłączona. Pracuje tylko wentylator nadmuchowy. Należy jak najszybciej schłodzić kocioł do bezpiecznej temperatury. Nie uruchamia się sterownik Brak zasilania. Sprawdź wkładkę bezpiecznikową. Jeżeli jest przepalona należy ją wymienić na nową (1szt. jest w komplecie ze sterownikiem). 5. Współpraca ze zdalnym panelem Fenix. Sterownik Fx przystosowany do współpracy z dodatkowym zdalnym panelem Fenix można łatwo rozbudować o zdalną kontrolę nad kotłem. Regulacja parametrów może odbywać się wtedy z dwóch miejsc jednocześnie. Wszystkie opcje ustawień i podglądu sterownika głównego dostępne są w ten sam sposób na dodatkowym identycznym panelu zdalnym. 6. Współpraca z wirtualnym zdalnym panelem Fenix.. Sterownik Fx przystosowany do współpracy z wirtualnym zdalnym panelem Fenix łączy się z komputerem PC za pomocą urządzenia Fenix Hub. Po podłączeniu sprzętu i uruchomieniu na komputerze zdalnego panelu regulacja parametrów może odbywać się jednocześnie z poziomu komputera, sterownika na kotle i np. dodatkowego zdalnego panelu. 9

10 V. Tabele nastaw domyślnych Par. Nazwa parametru menu podstawowego Domyślne 1. Temperatura zadana C Moc dmuchawy 1 99 % Przerwa przedmuchu w PODTRZYMANIU 0 60 min Temperatura załączenia wentylatora nadmuchowego 70 Par. Nazwa parametru menu zaawansowanego 10 Zakres nastaw s Zakres nastaw Domyślne 1. Opóźnienie powrotu z PODTRZYMANIA 1 10 C 3 2. Obroty minimalne wentylatora % Obroty maksymalne wentylatora (min. obr +1) 99 % Czas przedmuchu w PODTRZYMANIU 0 30 s Moc przedmuchu w PODTRZYMANIU 1 99 % Czas do automatycznego wygaszenia kotła 1 30x10 min 6 Użytko wnika Użytko wnika

11 Karta gwarancyjna str.1/2 I. Warunki gwarancji 1. Firma "Fenix" Skowroński Krzysztof udziela Nabywcy gwarancji na bezawaryjne działanie urządzenia na okres 24 miesięcy od daty sprzedaży, lecz nie więcej niż 36 miesięcy od daty produkcji. 2. Producent zapewnia serwis gwarancyjny i pogwarancyjny pod adresem: "Fenix" Skowroński Krzysztof, ul. Jasna 36, Witkowo. 3. Koszty dostarczenia urządzenia do punktu serwisowego, oraz koszty przesyłki zwrotnej ponosi Nabywca. 4. Do przesyłki należy dołączyć kartę gwarancyjną, dowód zakupu, opis usterki, adres wysyłki zwrotnej i telefon kontaktowy. 5. Karta gwarancyjna bez dołączonego dowodu zakupu (paragon, faktura), daty sprzedaży, podpisu i pieczątki sprzedawcy jest nieważna. 6. Zerwanie plomby umieszczonej na obudowie wyrobu wiąże się z utratą gwarancji. 7. Wady i uszkodzenia ujawnione w okresie gwarancyjnym z winy producenta będą bezpłatnie usuwane w terminie nie dłuższym niż 14 dni roboczych od daty dostarczenia wyrobu do punktu serwisowego. 8. Gwarancja nie obejmuje uszkodzeń powstałych z winy użytkownika, wskutek niewłaściwej eksploatacji, dokonywania przeróbek i napraw poza serwisem, wyładowań atmosferycznych, wszelkich uszkodzeń termicznych i mechanicznych z przyczyn niezależnych. 9. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowego podłączenia urządzenia, podłączenia odbiorników o parametrach przekraczających dopuszczalne przez producenta, lub wskutek zwarć powstałych na podłączonych odbiornikach. II. Karta napraw gwarancyjnych Data Zakres reklamacji Podpis/Pieczątka 11

12 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Karta gwarancyjna str. 2/2 Sterownik Pracy Kotła C.O. Fx Nr fabryczny: Fx44.2.1/ _ Data produkcji: - - Data sprzedaży: - - pieczątka i podpis producenta pieczątka i podpis sprzedawcy "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel , fenix@sterowniki.co
