1 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Sterownik Pracy Podajnika Fx10 Przeznaczony dla kotłów z podajnikiem ślimakowym i regulatorem kotła. Ogranicza zrywanie zawleczek podajnika podczas transportu opału Odciąża silnik i przekładnię podczas startu podajnika. Umożliwia ręczne sterowanie podawaniem i cofaniem opału. "Fenix" Krzysztof Skowroński, Witkowo, ul.jasna 36 tel ,

2 I. Zasady bezpieczeństwa 1. Przed zainstalowaniem regulatora należy dokładnie przeczytać instrukcję obsługi i montażu regulatora, oraz zapoznać się z warunkami gwarancji. Nieprawidłowy montaż, użytkowanie, oraz obsługa regulatora powoduje utratę gwarancji. 2. Wszelkie prace montażowe mogą odbywać się tylko i wyłącznie przy odłączonym napięciu zasilania i wyjętej wtyczce zasilającej z gniazdka: 3. Montaż mechaniczny i elektryczny powinien być wykonywany przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 4. Nie wolno montowaći użytkować regulatora z obudową uszkodzoną mechanicznie, ponieważ występuje ryzyko porażenia prądem. 5. Instalacja, w której pracuje regulator Fx10 powinna być zabezpieczona bezpiecznikami odpowiednimi do stosowanych obciążeń 6. Przed pierwszym uruchomieniem należy sprawdzić czy podłączenia są zgodne z instrukcją obsługi i montażu, oraz czy napięcie zasilające regulator spełnia wszelkie wymogi. 7. Wszelkich napraw regulatorów może dokonywać wyłącznie serwis producenta. Dokonywanie napraw regulatora przez osoby nieupoważnione powoduje utratę gwarancji. 8. Regulator nie jest elementem bezpieczeństwa! W układach, w których zachodzi ryzyko wystąpienia szkód w wyniku awarii automatyki konieczne jest stosowanie dodatkowych zabezpieczeń posiadających odpowiednie atesty. W układach, które nie mogą być wyłączone, układ sterowania musi być skonstruowany w sposób umożliwiający jego pracę bez regulatora. Informacja o utylizacji odpadów elektronicznych Dbałość o środowisko naturalne jest dla naszej firmy bardzo ważną sprawą. Produkcja urządzeń elektronicznych zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z powyższym nasza firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu wspólnie pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Opakowania kartonowe prosimy przekazywać do punktu zbiórki makulatury. 2

3 Warunki środowiskowe Regulator został zaprojektowany do użytkowania w środowisku, w którym występują suche zanieczyszczenia przewodzące lub suche zanieczyszczenia nieprzewodzące, które stają się przewodzące w wyniku kondensacji, której należy się spodziewać (3 stopień zanieczyszczenia wg PN-EN ). Jednak z uwagi na niebezpieczeństwo zapalenia się pyłu węglowego regulator należy umieścić w obudowie pyłoszczelnej a w przypadku stosowania obudowy niechroniącej przed dostępem pyłu użytkować w środowisku, w którym pyły palne nie występują lub są na bieżąco usuwane. Regulator nie może być narażony na działanie wody, nie dopuszcza się również użytkowania go w warunkach wystąpienia kondensacji pary wodnej. Temperatura otoczenia regulatora nie powinna przekraczać zakresu C. II. Opis urządzenia. Sterownik pracy podajnika Fx10 jest urządzeniem przeznaczonym do automatycznej pracy z regulatorem kotła podajnikowego (ślimakowego), lub ręcznej obsługi przez użytkownika. Sterownik Fx10 ma na celu ułatwić pracę podajnika ślimakowego. Po zakończonym podaniu opału przez regulator kotła sterownik Fx10 wykona dodatkowy ruch podajnikiem slimakowym w stronę przeciwną. Spowoduje to, że kolejny ruch podajnika zostanie wykonany przy mniejszym obciążeniu ślimaka. Cofnięcie ślimaka po każdym podaniu ma na celu ograniczyć obciążenie silnika podajnika i przekładni, oraz zmniejszyć ryzyko zrywania zawleczek spowodowanych nadmiernym obciążeniem podczas startu podajnika. Dane techniczne Zasilanie 230V ± 10%, 50 Hz Moc pobierana przez regulator 2 W Max. obciążenie obwodu podajnika 400 W; 2 A Zabezpieczenie sterownika WTA-T 2A 250V 5x20mm Stopień ochrony IP20 Temperatura otoczenia C Temperatura składowania C Wilgotność względna 5-80 % bez kondensacji pary Masa regulatora 0,7 kg 3

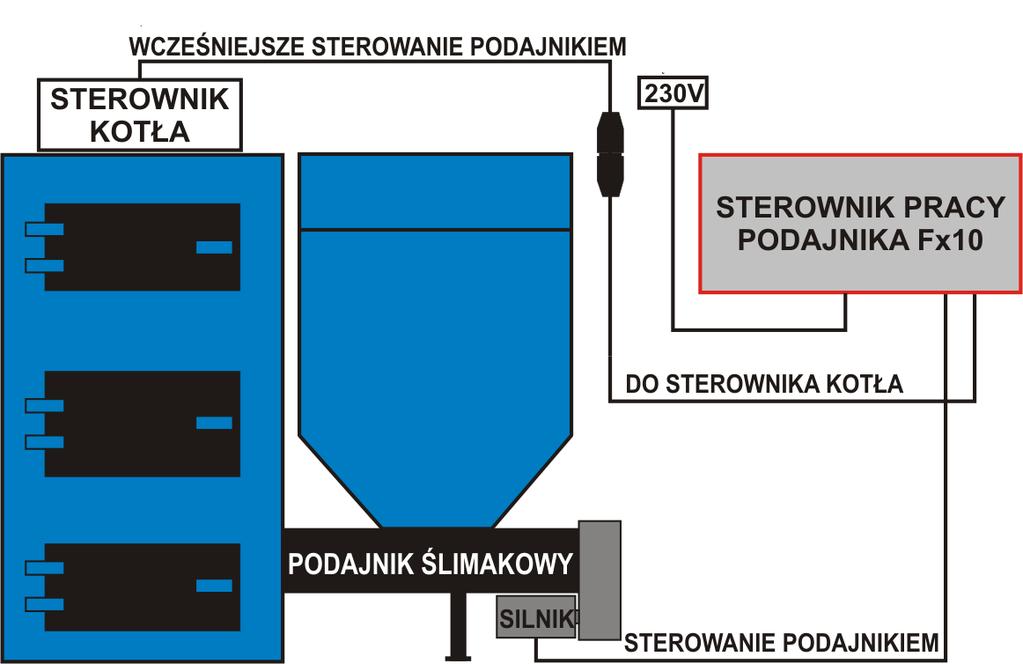

4 Uwaga: Sterownik pracy podajnika jest sterownikiem podrzędnym, oznacza to że modyfikuje pracę podajnika na podstawie sygnału otrzymywanego ze sterownika kotła. Nie może być stosowany jako samodzielny sterownik regulujący pracę kotła i układu grzewczego. Uwaga: Sterownika Fx10 nie należy traktować jako urządzenia zabezpieczającego zespół podajnika, czy też kocioł np. przed cofnięciem żaru do zasobnika podajnika. Sterownik Fx10 ma za zadanie wspomagać pracę zespołu podającego, ułatwiać transport opału przez podajnik i ograniczać zrywanie zawleczek. Rysunek 1: Rysunek poglądowy Rysunek 2 III. Instrukcja montażu Uwaga: Wszelkie prace monterskie należy wykonywać przy odłączonym zasilaniu sterownika Fx10 i regulatora kotła. Montaż sterownika powinna przeprowadzić osoba z odpowiednimi uprawnieniami elektrycznymi zgodnie z poniższą instrukcją. Zalecamy uważnie przeczytać instrukcję montazu i obsługi sterownika. Producent nie ponosi odpowiedzialności za uszkodzenia sterownika i elementów instalacji powstałych w wyniku niewłaściwego montażu, lub eksploatacji niezgodnej z przeznaczeniem wyrobu. 1. Montaż mechaniczny. Sterownik należy zamontować w miejscu zapewniającym bezpieczeństwo użytkowania, oraz łatwy dostęp użytkownika. W komplecie ze sterownikiem znajdują się dwa wkręty z kołkami rozporowymi do montażu na ścianie. 4

5 2. Montaż elektryczny. a) podłączenie sterownika Fx10 do instalacji elektrycznej na kotle: (1) Wyjąć z sieci wtyczkę zasilającą sterownik na kotle. (2) Odłączyć wtyczkę przewodu sterownika kotła zasilającego silnik podajnika. (3) Wtyczkę przewodu sterownika kotła zasilającego silnik podajnika połączyć z przewodem sterownika Fx10. (4) Otworzyć puszkę przyłączeniową na silniku podajnika. (5) Odłączyć przewód sterownika kotła zasilający silnik. (6) Wprowadzić przewód sterownika Fx10 i wykonać podłączenie (zgodnie z poniższymi rysunkami). (7) Sprawdzić jakość wszystkich połączeń, mocowanie przewodów do złącza, wykluczyć możliwość wystąpienia zwarcia między podłączonymi przewodami. (8) Zamknąć puszkę przyłączeniową na silniku podajnika. (9) Zamocować sterownik pracy podajnika w miejscu dostępnym dla późniejszej obsługi. (10) Podłączyć wtyczki zasilające regulator kotła i sterownik pracy podajnika do sieci zasilającej z zerem ochronnym. (11) Uruchomić głównym wyłącznikiem sterownik pracy podajnika, następnie uruchomić regulator kotła. b) warianty podłączenia sterowania Fx10 do silnika W przypadku pracy podajnika w odwrotnym kierunku niż wskazuje sterownik należy zamienić miejscami przewody cewki Z1 i Z2. 5

6 Podłączenie wyprowadzeń silnika i przewodów zasilających w silniku typu Besel 63-4C 6

7 Podłączenie wyprowadzeń silnika i przewodów zasilających w silniku typu Nord SK 63S/4 7

8 IV. Obsługa sterownika. 1. Obsługa panelu sterowania. Włącznik główny Cofanie opału Tryb Auto Podawanie opału Rysunek 2: Widok sterownika od frontu 2. Tryb ciągłego podawania. Po załączeniu włącznikiem głównym sterownik uruchomi się w trybie AUTO. Po wciśnięciu klawisza sterownik przejdzie w tryb ręczny ciągłego podawania opału (zaświeci się dioda przy strzałce). Wyłączenie trybu ręcznego nastąpi po wciśnięciu klawisza (zgaśnie dioda przy strzałce i zaświeci się przy AUTO), lub w przypadku braku reakcji przez uzytkownika po 10 minutach sterownik sam przejdzie do trybu AUTO. 3. Tryb ciągłego cofania. Po załączeniu włącznikiem głównym sterownik uruchomi się w trybie AUTO. Po wciśnięciu klawisza sterownik przejdzie w tryb ręczny ciągłego cofania opału (zaświeci się dioda przy strzałce). Wyłączenie trybu ręcznego nastąpi po wciśnięciu klawisza (zgaśnie dioda przy strzałce i zaświeci się przy AUTO), lub w przypadku braku reakcji przez uzytkownika po 30 sekundach sterownik sam przejdzie do trybu AUTO. 4. Praca automatyczna sterownika. Jeżeli uruchomiony jest w danym momencie tryb ręczny, to po wciśnięciu klawisza sterownik przejdzie w tryb automatyczny (dioda przy klawiszu świeci ciągłym światłem). W tym trybie odczytywany jest sygnał podawania z regulatora nadrzędnego. W momencie otrzymania sygnału podawania Fx10 włączy podawanie opału, następnie po zaniku sygnału podawania odczeka 1 sekundę i uruchomi cofanie podajnika przez określony czas. Ze względów bezpieczeństwa po zaniku i powrocie zasilania sterownik domyślnie uruchomi się w trybie AUTO. Wyłączanie trybu ręcznego (samoczynne, lub przez uzytkownika) odbywa się także poprzez przejście w tryb AUTO. 8

9 9

10 10

11 Karta gwarancyjna V. Warunki gwarancji 1. Gwarancja obejmuje okres 24 miesięcy od daty sprzedaży. 2. Producent zapewnia serwis gwarancyjny i pogwarancyjny. 3. Koszty przesyłki do punktu serwisowego, oraz koszty przesyłki zwrotnej ponosi klient. 4. Do przesyłki należy dołączyć kartę gwarancyjną (lub kopię), opis usterki, adres wysyłki zwrotnej i telefon kontaktowy. 5. Wady i uszkodzenia ujawnione w okresie gwarancyjnym będą bezpłatnie usuwane w terminie nie dłuższym niż 14 dni roboczych od daty dostarczenia wyrobu do punktu sprzedaży. 6. Gwarancja nie obejmuje uszkodzeń powstałych z winy użytkownika, wskutek niewłaściwej eksploatacji, dokonywania przeróbek i napraw poza serwisem, wszelkich uszkodzeń termicznych i mechanicznych z przyczyn niezależnych. VI. Karta napraw gwarancyjnych Data Zakres reklamacji Podpis/Pieczątka 11

12 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Sterownik Pracy Podajnika Fx10 Nr fabryczny: Fx10/ _ Data produkcji: - - Data sprzedaży: - - "Fenix" Krzysztof Skowroński, Witkowo, ul.jasna 36 tel ,
