1 ZAKŁAD USŁUG TECHNICZNYCH ul. Bliska 1b 5; Gdańsk Nowy Port adres do korespondencji: Gdańsk ul. Starowiejska 63 architekt Wanda Grodzka / i fax 058/ Opis techniczny do projektu wykonawczego termomodernizacji budynku II Liceum Ogólnokształcącego wraz z Powiatową Bursą dla Młodzieży Szkolnej przy ul. Świętopełka 1 w Chojnicach 1.0. Podstawa opracowania. 1.1 Umowa z Inwestorem 1.2 Program Inwestora. 1.3 Wizja lokalna marzec Inwentaryzacja budynku dla potrzeb projektu marzec Audyt energetyczny zbiorczy budynków użyteczności publicznej powiatu Chojnice autorstwa mgr inż. J. Kozuba i mgr inż. K. Grzymały. 1.6 Dokumentacja fotograficzna. 1.7 Uzgodnienia prac projektowych dokonane w czasie wizji. 1.8 Mapa sytuacyjno-wysokościowa z uzbrojeniem terenu do celów informacyjnych w skali 1: Obowiązujące przepisy i normy związane: Uchwała nr 11 rady Ministrów z dn. 11 lutego 1983 r w sprawie ogólnych umów (MON. Nr 8 poz. 47 z dn r) oraz uchwała Nr 154 z dnia 4 lutego 1985 r Rady Ministrów zmieniająca uchwałę w sprawie ogólnych warunków umów o prace projektowe w budownictwie oraz wykonawstwo inwestycyjne robót i remontów budowlanych (MON. Nr 31 z dnia 1985r poz. 210) Rozporządzenie Ministra Infrastruktury/1/ z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. (Dz. U. Nr 120, poz. 1133) Na podstawie art. 34 ust. 6 pkt 1 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, z późn. zm./2/) Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, Nr 109, poz. 1157, Nr 120, poz. 1268, z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz. 1229, Nr 129, poz. 1439, Nr 154, poz. 1800, z 2002 r. Nr 74, poz. 676, z 2003 r. Nr 80, poz. 718) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z 2003 r. Nr 33, poz. 270) Na podstawie art. 7 ust. 2 pkt 1 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane. (Dz. U. z 2000 r. Nr 106, poz. 1126, Nr 109, poz i Nr 120, poz. 1268, z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz. 1229, Nr 129, poz i Nr 154, poz oraz z 2002 r. Nr 74, poz. 676) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998 r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych (Dz. U. Nr 107, poz. 679, z 2002 r. Nr 8, poz. 71, Nr 25, poz. 256) PROJEKT TERMOMODERNIZACJI BUDYNKU

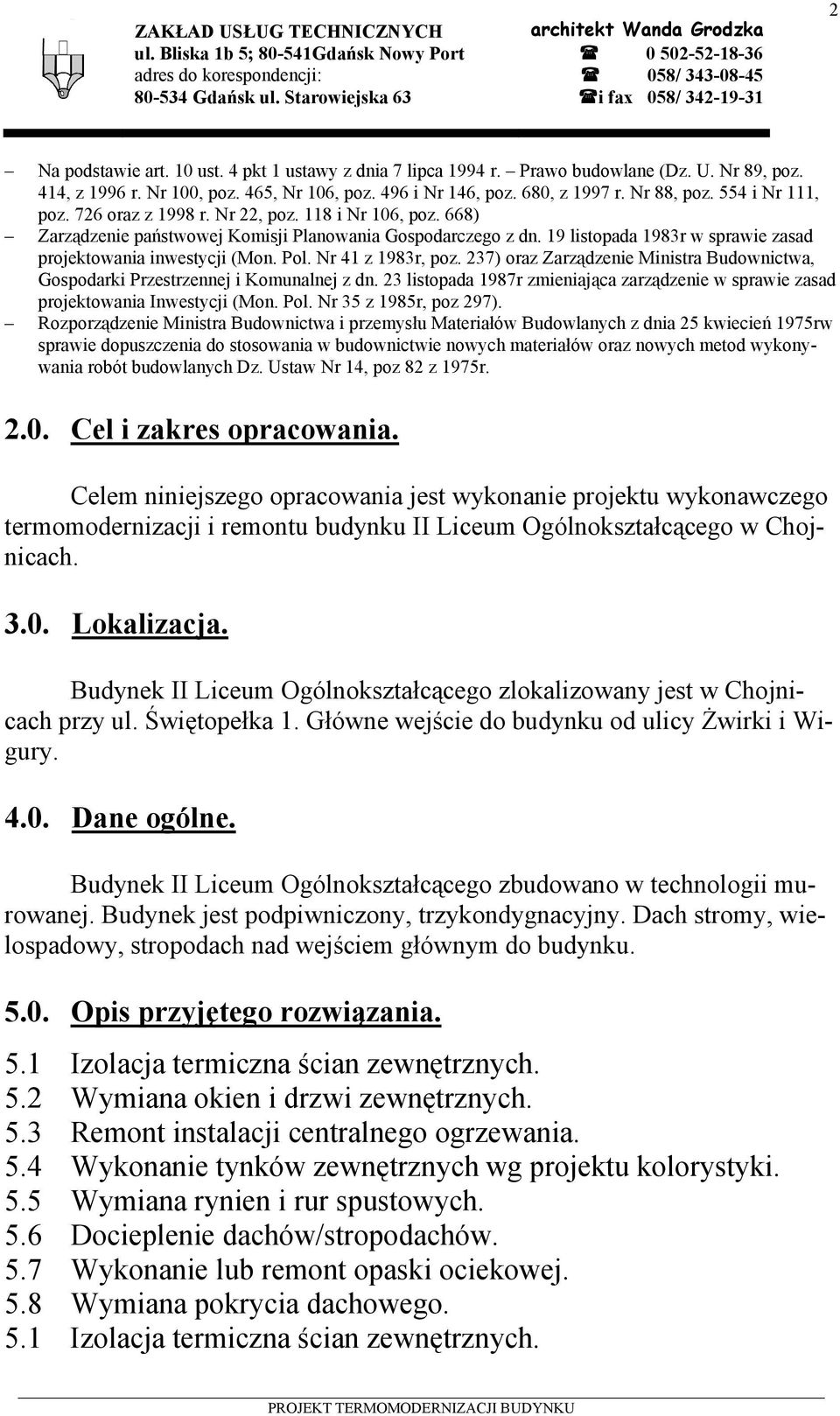

2 ZAKŁAD USŁUG TECHNICZNYCH ul. Bliska 1b 5; Gdańsk Nowy Port adres do korespondencji: Gdańsk ul. Starowiejska 63 architekt Wanda Grodzka / i fax 058/ Na podstawie art. 10 ust. 4 pkt 1 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. Nr 89, poz. 414, z 1996 r. Nr 100, poz. 465, Nr 106, poz. 496 i Nr 146, poz. 680, z 1997 r. Nr 88, poz. 554 i Nr 111, poz. 726 oraz z 1998 r. Nr 22, poz. 118 i Nr 106, poz. 668) Zarządzenie państwowej Komisji Planowania Gospodarczego z dn. 19 listopada 1983r w sprawie zasad projektowania inwestycji (Mon. Pol. Nr 41 z 1983r, poz. 237) oraz Zarządzenie Ministra Budownictwa, Gospodarki Przestrzennej i Komunalnej z dn. 23 listopada 1987r zmieniająca zarządzenie w sprawie zasad projektowania Inwestycji (Mon. Pol. Nr 35 z 1985r, poz 297). Rozporządzenie Ministra Budownictwa i przemysłu Materiałów Budowlanych z dnia 25 kwiecień 1975rw sprawie dopuszczenia do stosowania w budownictwie nowych materiałów oraz nowych metod wykonywania robót budowlanych Dz. Ustaw Nr 14, poz 82 z 1975r Cel i zakres opracowania. Celem niniejszego opracowania jest wykonanie projektu wykonawczego termomodernizacji i remontu budynku II Liceum Ogólnokształcącego w Chojnicach Lokalizacja. Budynek II Liceum Ogólnokształcącego zlokalizowany jest w Chojnicach przy ul. Świętopełka 1. Główne wejście do budynku od ulicy Żwirki i Wigury Dane ogólne. Budynek II Liceum Ogólnokształcącego zbudowano w technologii murowanej. Budynek jest podpiwniczony, trzykondygnacyjny. Dach stromy, wielospadowy, stropodach nad wejściem głównym do budynku Opis przyjętego rozwiązania. 5.1 Izolacja termiczna ścian zewnętrznych. 5.2 Wymiana okien i drzwi zewnętrznych. 5.3 Remont instalacji centralnego ogrzewania. 5.4 Wykonanie tynków zewnętrznych wg projektu kolorystyki. 5.5 Wymiana rynien i rur spustowych. 5.6 Docieplenie dachów/stropodachów. 5.7 Wykonanie lub remont opaski ociekowej. 5.8 Wymiana pokrycia dachowego. 5.1 Izolacja termiczna ścian zewnętrznych. PROJEKT TERMOMODERNIZACJI BUDYNKU

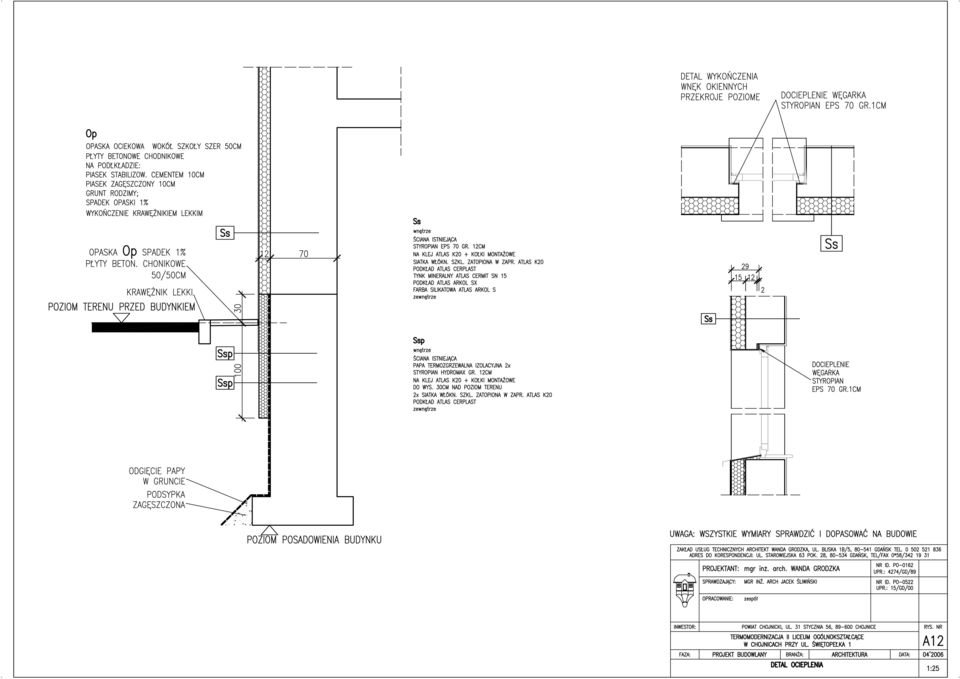

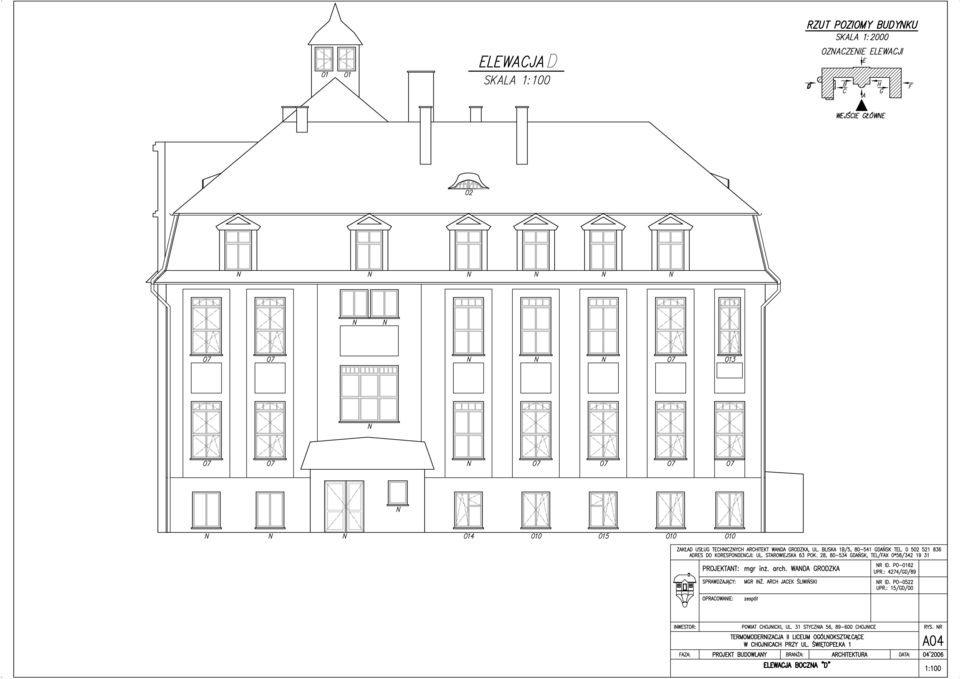

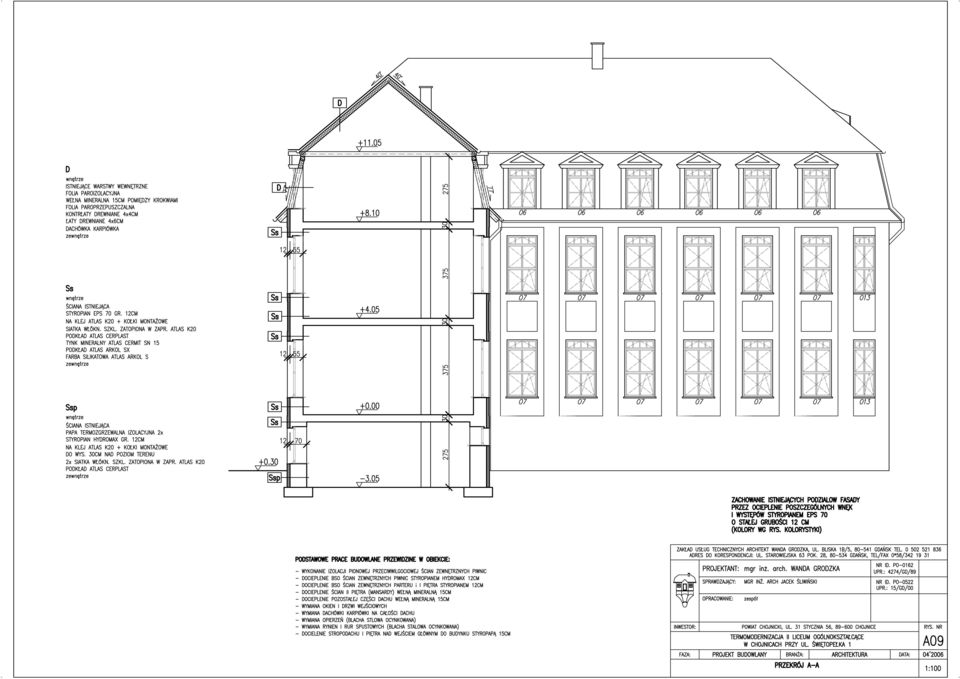

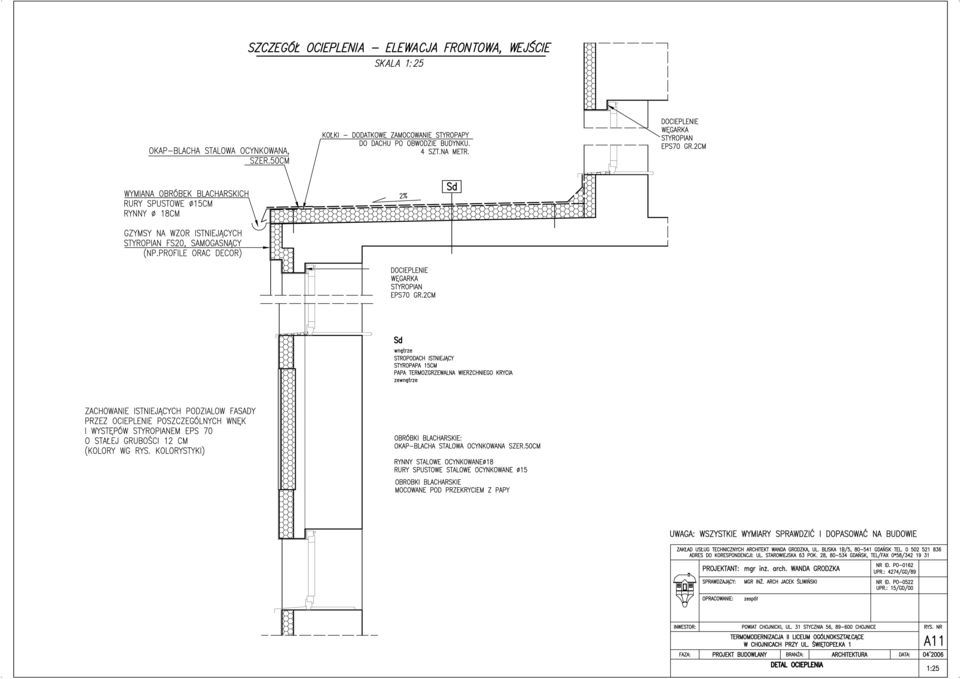

3 ZAKŁAD USŁUG TECHNICZNYCH ul. Bliska 1b 5; Gdańsk Nowy Port adres do korespondencji: Gdańsk ul. Starowiejska 63 architekt Wanda Grodzka / i fax 058/ Cokół. 2x papa termozgrzewalna izolacyjna. Styropian hydromax grubości 12 cm na zaprawie klejowej Atlas K20 + kołki montażowe. 2x siatka z włókna szklanego zatopiona w zaprawie Atlas K20. Podkład Atlas Cerplast. Tynk cokołowy Atlas Ściany zewnętrzne powyżej cokołu. Przygotować ścianę do położenia ocieplenia wg zaleceń producenta. Podłoże pod styropian powinno być nośne, równe i oczyszczenie z wszelkich elementów mogących prowadzić do osłabienia przyczepności zaprawy. Luźne słabo przylegające fragmenty należy skuć, a ubytki uzupełnić zaprawą tynkarską Atlas. Resztki starych powłok malarskich zmyć pod ciśnieniem lub zeskrobać. W przypadku występowania fragmentów podłoża słabego pylastego o dużej chłonności należy zagruntować je emulsja Atlas Uni-grunt. Docieplenie BSO ścian piwnic, parteru i I piętra. Styropian EPS70 grubości 12cm na zaprawie klejowej Atlas K20 + kołki montażowe. Siatka z włókna szklanego zatopiona w zaprawie Atlas K20. Podkład Atlas Cerplast. Tynk Atlas Cermit SM 15. Podkład Atlas Arkol SX. Farba silikatowa Atlas Arkol S. Docieplenie ścian II piętra wełną mineralną grubości 15cm. 5.2 Wymiana okien i drzwi zewnętrznych Okna z PCV, o okuciach wzmocnionych. Okna powinny posiadać obowiązującą aprobatę techniczną. Kolor biały. Okna z rozszczelnieniem ręcznym Szklenie: Do szklenia stosować wysokiej jakości szyby typu float. Zestawy szybowe z dwiema szybami w grubościach od 24 mm do 33 mm i właściwości termoizolacyjne: współczynnik przenikania ciepła k=1,1 W/m 2 K Okucia: Okna powinny być wyposażone są w okucia obwiedniowe, wzmocnione. Okucie montowane jest w rowku okuciowym, wszystkie funkcje PROJEKT TERMOMODERNIZACJI BUDYNKU

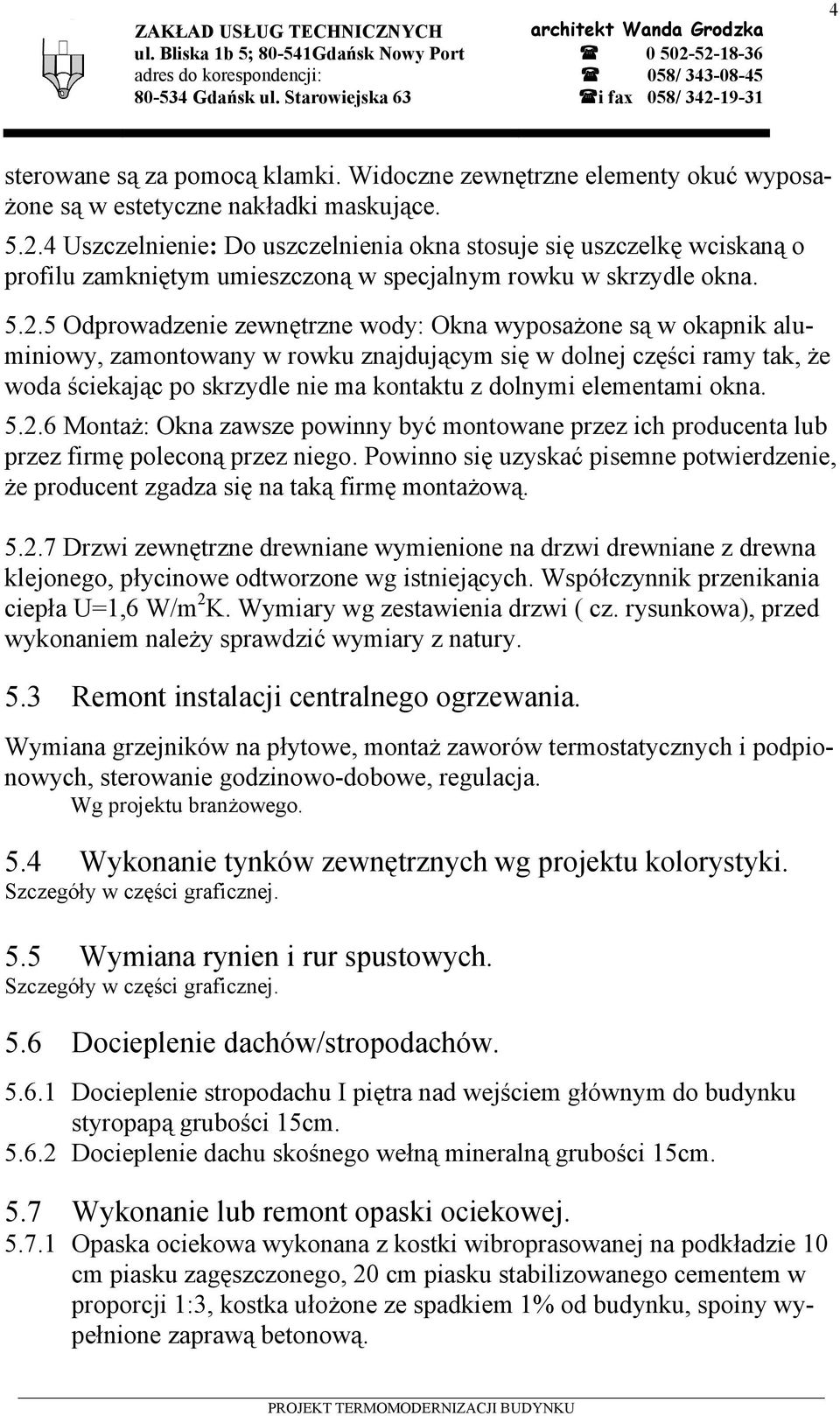

4 ZAKŁAD USŁUG TECHNICZNYCH ul. Bliska 1b 5; Gdańsk Nowy Port adres do korespondencji: Gdańsk ul. Starowiejska 63 architekt Wanda Grodzka / i fax 058/ sterowane są za pomocą klamki. Widoczne zewnętrzne elementy okuć wyposażone są w estetyczne nakładki maskujące Uszczelnienie: Do uszczelnienia okna stosuje się uszczelkę wciskaną o profilu zamkniętym umieszczoną w specjalnym rowku w skrzydle okna Odprowadzenie zewnętrzne wody: Okna wyposażone są w okapnik aluminiowy, zamontowany w rowku znajdującym się w dolnej części ramy tak, że woda ściekając po skrzydle nie ma kontaktu z dolnymi elementami okna Montaż: Okna zawsze powinny być montowane przez ich producenta lub przez firmę poleconą przez niego. Powinno się uzyskać pisemne potwierdzenie, że producent zgadza się na taką firmę montażową Drzwi zewnętrzne drewniane wymienione na drzwi drewniane z drewna klejonego, płycinowe odtworzone wg istniejących. Współczynnik przenikania ciepła U=1,6 W/m 2 K. Wymiary wg zestawienia drzwi ( cz. rysunkowa), przed wykonaniem należy sprawdzić wymiary z natury. 5.3 Remont instalacji centralnego ogrzewania. Wymiana grzejników na płytowe, montaż zaworów termostatycznych i podpionowych, sterowanie godzinowo-dobowe, regulacja. Wg projektu branżowego. 5.4 Wykonanie tynków zewnętrznych wg projektu kolorystyki. Szczegóły w części graficznej. 5.5 Wymiana rynien i rur spustowych. Szczegóły w części graficznej. 5.6 Docieplenie dachów/stropodachów Docieplenie stropodachu I piętra nad wejściem głównym do budynku styropapą grubości 15cm Docieplenie dachu skośnego wełną mineralną grubości 15cm. 5.7 Wykonanie lub remont opaski ociekowej Opaska ociekowa wykonana z kostki wibroprasowanej na podkładzie 10 cm piasku zagęszczonego, 20 cm piasku stabilizowanego cementem w proporcji 1:3, kostka ułożone ze spadkiem 1% od budynku, spoiny wypełnione zaprawą betonową. PROJEKT TERMOMODERNIZACJI BUDYNKU

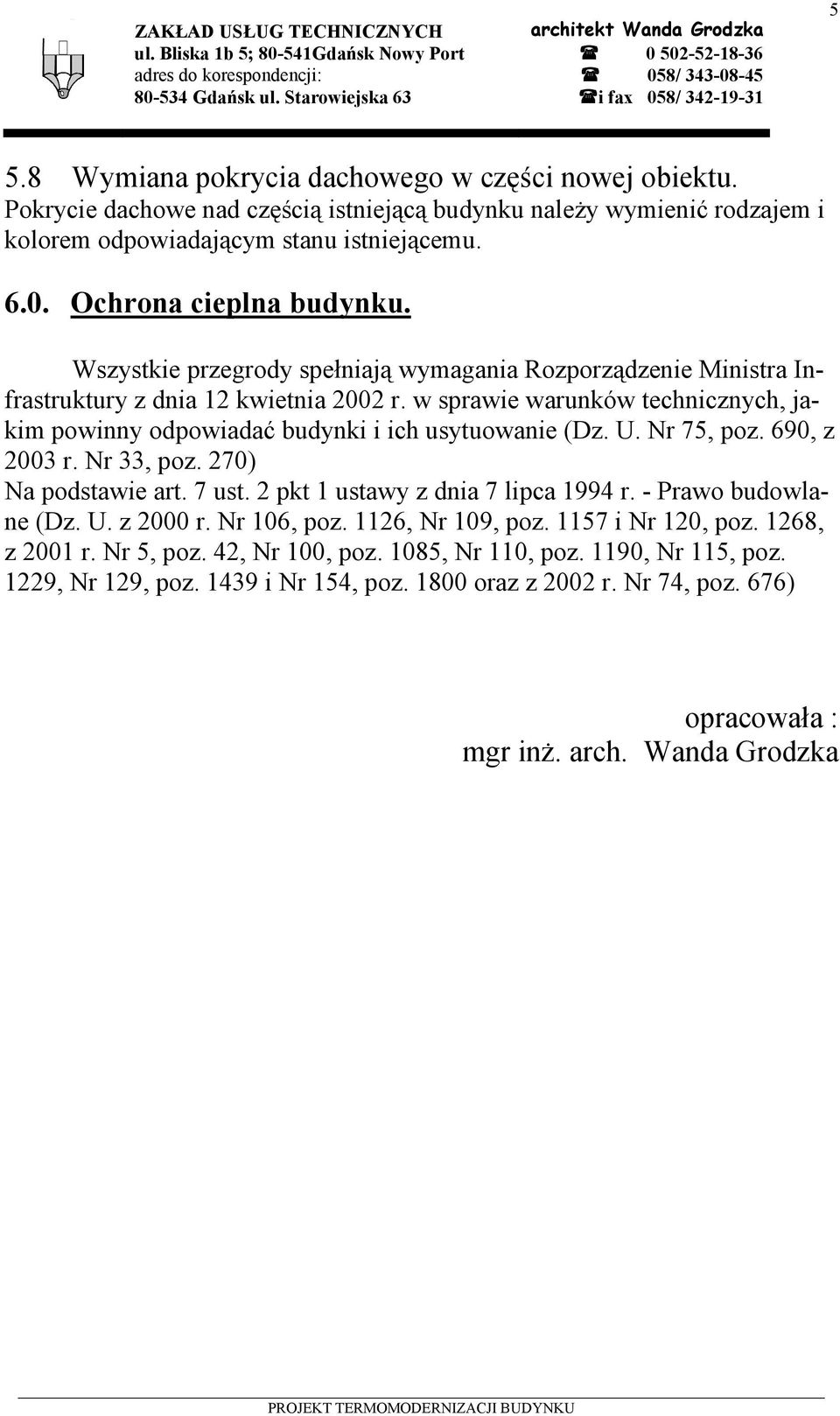

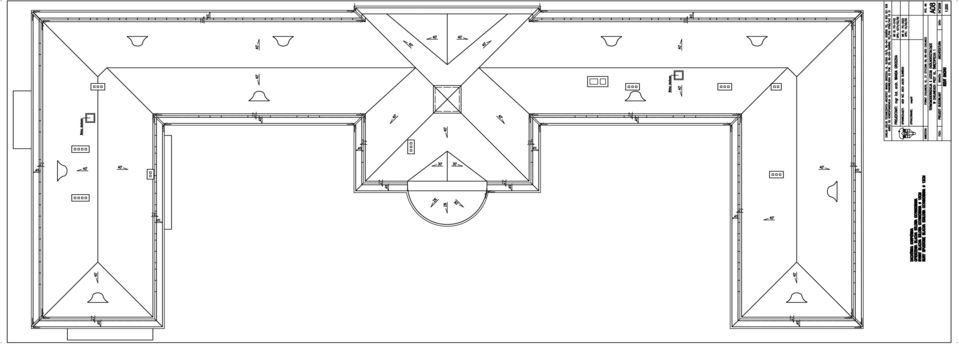

5 ZAKŁAD USŁUG TECHNICZNYCH ul. Bliska 1b 5; Gdańsk Nowy Port adres do korespondencji: Gdańsk ul. Starowiejska 63 architekt Wanda Grodzka / i fax 058/ Wymiana pokrycia dachowego w części nowej obiektu. Pokrycie dachowe nad częścią istniejącą budynku należy wymienić rodzajem i kolorem odpowiadającym stanu istniejącemu Ochrona cieplna budynku. Wszystkie przegrody spełniają wymagania Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z 2003 r. Nr 33, poz. 270) Na podstawie art. 7 ust. 2 pkt 1 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, Nr 109, poz i Nr 120, poz. 1268, z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz. 1229, Nr 129, poz i Nr 154, poz oraz z 2002 r. Nr 74, poz. 676) opracowała : mgr inż. arch. Wanda Grodzka PROJEKT TERMOMODERNIZACJI BUDYNKU

6 INFORMACJA DOT. BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zgodnie z Rozporządzeniem ministra Infrastruktury z dnia 23 czerwca 2003 (Dz. U. z 2003 r. Nr 120, poz. 1126) do projektu wykonawczego: TERMOMODERNIZACJI BUDYNKU II LICEUM OGÓLNOKSZTAŁCĄCEGO WRAZ Z POWIATOWĄ BURSĄ DLA MŁODZIEŻY SZKOLNEJ W CHOJNICACH PRZY UL. ŚWIĘTOPEŁKA 1 INWESTOR Powiat Chojnicki ul. 31 stycznia Chojnice

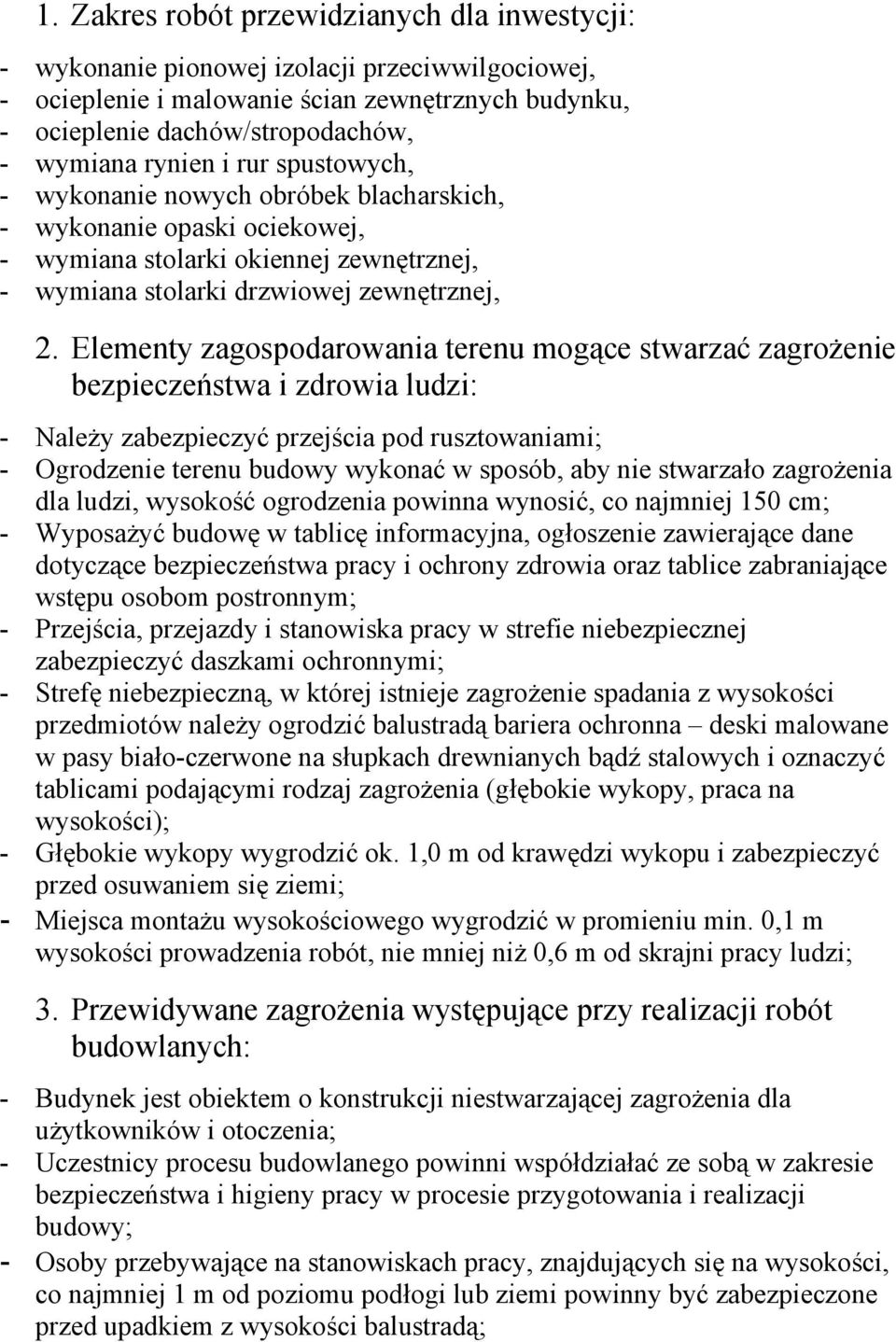

7 1. Zakres robót przewidzianych dla inwestycji: - wykonanie pionowej izolacji przeciwwilgociowej, - ocieplenie i malowanie ścian zewnętrznych budynku, - ocieplenie dachów/stropodachów, - wymiana rynien i rur spustowych, - wykonanie nowych obróbek blacharskich, - wykonanie opaski ociekowej, - wymiana stolarki okiennej zewnętrznej, - wymiana stolarki drzwiowej zewnętrznej, 2. Elementy zagospodarowania terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - Należy zabezpieczyć przejścia pod rusztowaniami; - Ogrodzenie terenu budowy wykonać w sposób, aby nie stwarzało zagrożenia dla ludzi, wysokość ogrodzenia powinna wynosić, co najmniej 150 cm; - Wyposażyć budowę w tablicę informacyjna, ogłoszenie zawierające dane dotyczące bezpieczeństwa pracy i ochrony zdrowia oraz tablice zabraniające wstępu osobom postronnym; - Przejścia, przejazdy i stanowiska pracy w strefie niebezpiecznej zabezpieczyć daszkami ochronnymi; - Strefę niebezpieczną, w której istnieje zagrożenie spadania z wysokości przedmiotów należy ogrodzić balustradą bariera ochronna deski malowane w pasy biało-czerwone na słupkach drewnianych bądź stalowych i oznaczyć tablicami podającymi rodzaj zagrożenia (głębokie wykopy, praca na wysokości); - Głębokie wykopy wygrodzić ok. 1,0 m od krawędzi wykopu i zabezpieczyć przed osuwaniem się ziemi; - Miejsca montażu wysokościowego wygrodzić w promieniu min. 0,1 m wysokości prowadzenia robót, nie mniej niż 0,6 m od skrajni pracy ludzi; 3. Przewidywane zagrożenia występujące przy realizacji robót budowlanych: - Budynek jest obiektem o konstrukcji niestwarzającej zagrożenia dla użytkowników i otoczenia; - Uczestnicy procesu budowlanego powinni współdziałać ze sobą w zakresie bezpieczeństwa i higieny pracy w procesie przygotowania i realizacji budowy; - Osoby przebywające na stanowiskach pracy, znajdujących się na wysokości, co najmniej 1 m od poziomu podłogi lub ziemi powinny być zabezpieczone przed upadkiem z wysokości balustradą;

8 4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - Wykonawca przed przystąpieniem do wykonywania robót budowlanych jest zobowiązany opracować instrukcje bezpiecznego ich wykonywania i zapoznać z nią pracowników w zakresie wykonywania przez nich robót; - Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawuje kierownik robót; - Wykonawca ma obowiązek zapewnić pracownikom zatrudnionym na budowie apteczkę do udzielania pierwszej pomocy; - Kierownik budowy ma obowiązek zapewnić pracownikom zatrudnionym na budowie instrukcje do udzielania pierwszej pomocy; - Wykonawca powinien wyposażyć pracowników zatrudnionych na budowie w odzież obuwie robocze spełniające wymagania określone w Polskich Normach; 5. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych: - Teren budowy należy wyposażyć w niezbędny sprzęt do gaszenia pożaru; - Wewnętrzne roboty malarskie z zastosowaniem składników wydzielających szkodliwe dla zdrowia substancje lotne należy wykonywać z zabezpieczeniem intensywnej wentylacji pomieszczeń; - Rusztowania i ruchome podesty robocze powinny być wykonywane zgodnie z dokumentacją producenta albo projektem indywidualnym; - Użytkowanie rusztowania jest dopuszczalne po dokonaniu odbioru przez kierownika budowy; - Na terenie budowy wyznaczyć i utwardzić miejsce do składowania materiałów; - Drogi ewakuacyjne oraz występujące w nich drzwi należy oznakować znakami bezpieczeństwa; mgr inż. arch. Wanda Grodzka mgr inż. arch. Jacek Śliwiński

9
