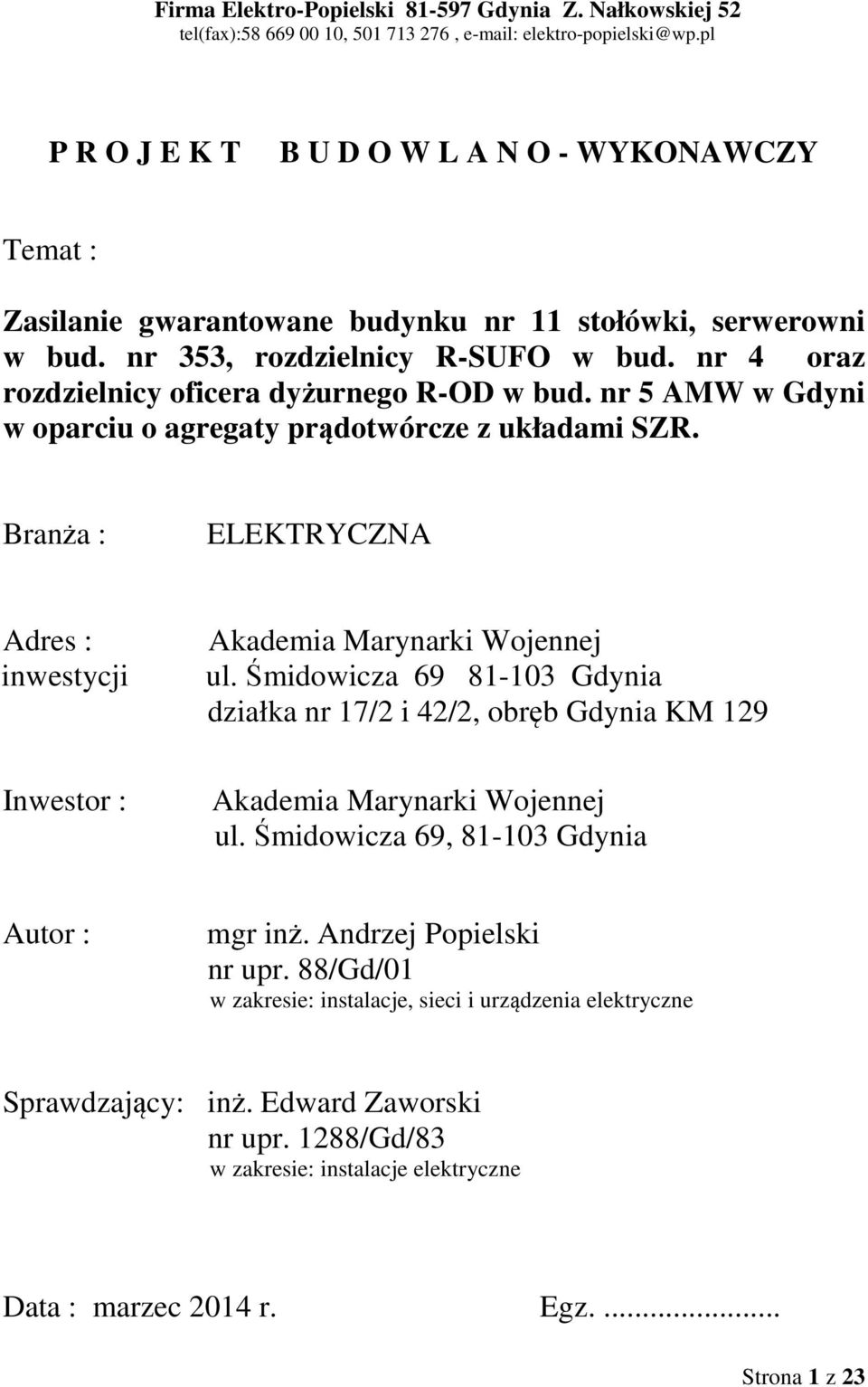

1 Firma Elektro-Popielski Gdynia Z. Nałkowskiej 52 tel(fax): , , P R O J E K T B U D O W L A N O - WYKONAWCZY Temat : Zasilanie gwarantowane budynku nr 11 stołówki, serwerowni w bud. nr 353, rozdzielnicy R-SUFO w bud. nr 4 oraz rozdzielnicy oficera dyżurnego R-OD w bud. nr 5 AMW w Gdyni w oparciu o agregaty prądotwórcze z układami SZR. Branża : ELEKTRYCZNA Adres : inwestycji Akademia Marynarki Wojennej ul. Śmidowicza Gdynia działka nr 17/2 i 42/2, obręb Gdynia KM 129 Inwestor : Akademia Marynarki Wojennej ul. Śmidowicza 69, Gdynia Autor : mgr inż. Andrzej Popielski nr upr. 88/Gd/01 w zakresie: instalacje, sieci i urządzenia elektryczne Sprawdzający: inż. Edward Zaworski nr upr. 1288/Gd/83 w zakresie: instalacje elektryczne Data : marzec 2014 r. Egz.... Strona 1 z 23

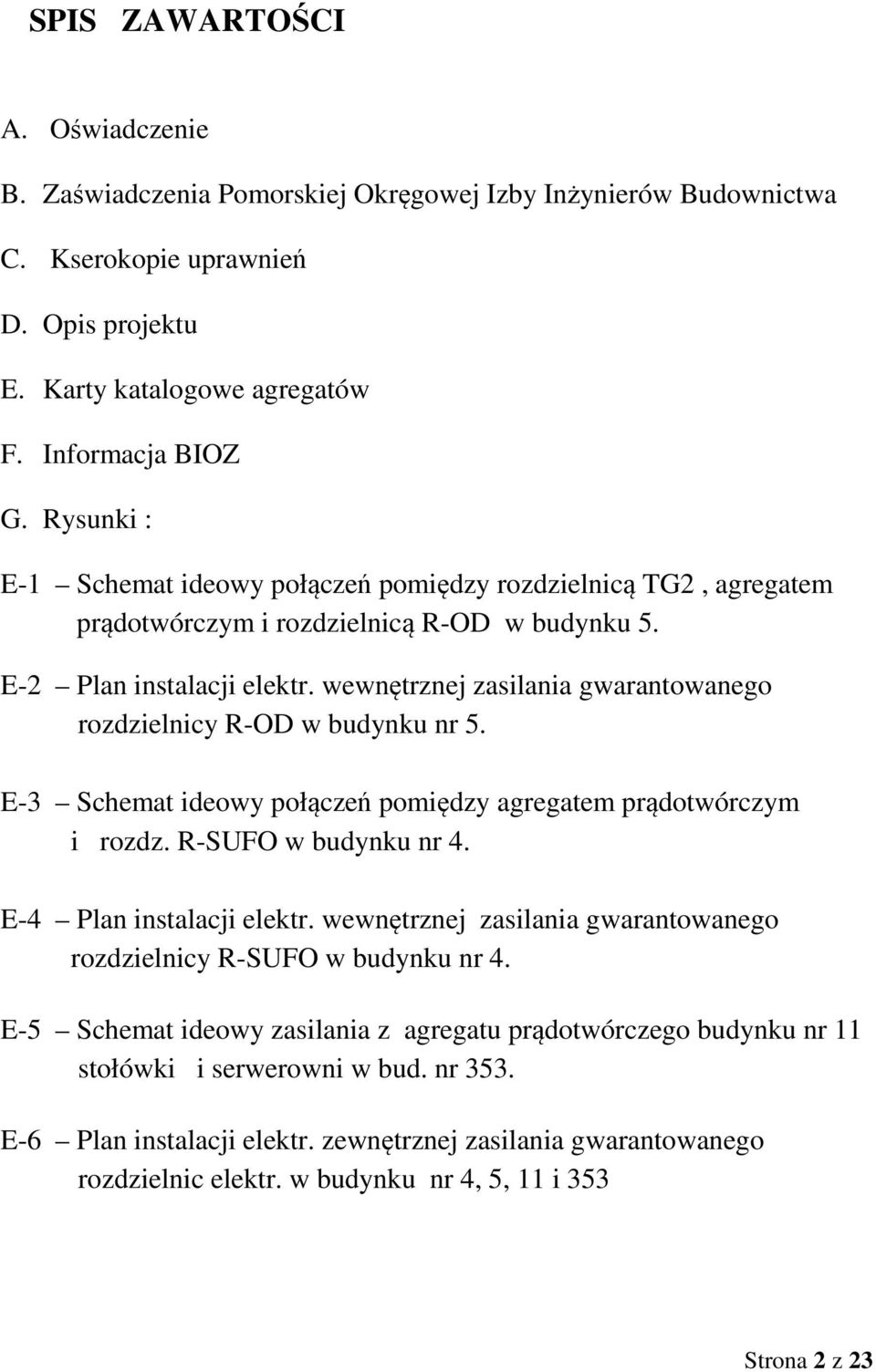

2 SPIS ZAWARTOŚCI A. Oświadczenie B. Zaświadczenia Pomorskiej Okręgowej Izby Inżynierów Budownictwa C. Kserokopie uprawnień D. Opis projektu E. Karty katalogowe agregatów F. Informacja BIOZ G. Rysunki : E-1 Schemat ideowy połączeń pomiędzy rozdzielnicą TG2, agregatem prądotwórczym i rozdzielnicą R-OD w budynku 5. E-2 Plan instalacji elektr. wewnętrznej zasilania gwarantowanego rozdzielnicy R-OD w budynku nr 5. E-3 Schemat ideowy połączeń pomiędzy agregatem prądotwórczym i rozdz. R-SUFO w budynku nr 4. E-4 Plan instalacji elektr. wewnętrznej zasilania gwarantowanego rozdzielnicy R-SUFO w budynku nr 4. E-5 Schemat ideowy zasilania z agregatu prądotwórczego budynku nr 11 stołówki i serwerowni w bud. nr 353. E-6 Plan instalacji elektr. zewnętrznej zasilania gwarantowanego rozdzielnic elektr. w budynku nr 4, 5, 11 i 353 Strona 2 z 23

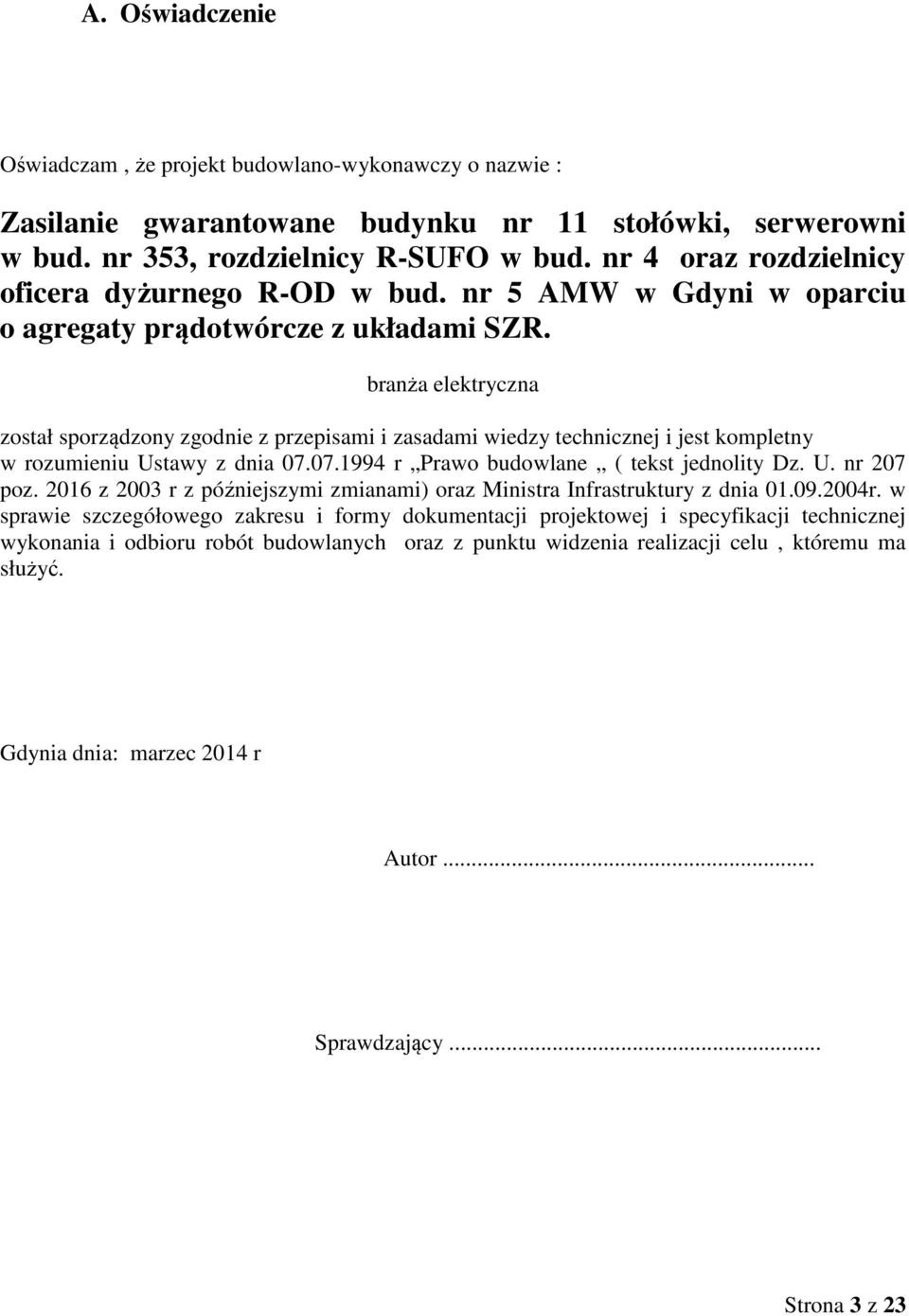

3 A. Oświadczenie Oświadczam, że projekt budowlano-wykonawczy o nazwie : Zasilanie gwarantowane budynku nr 11 stołówki, serwerowni w bud. nr 353, rozdzielnicy R-SUFO w bud. nr 4 oraz rozdzielnicy oficera dyżurnego R-OD w bud. nr 5 AMW w Gdyni w oparciu o agregaty prądotwórcze z układami SZR. branża elektryczna został sporządzony zgodnie z przepisami i zasadami wiedzy technicznej i jest kompletny w rozumieniu Ustawy z dnia r Prawo budowlane ( tekst jednolity Dz. U. nr 207 poz z 2003 r z późniejszymi zmianami) oraz Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych oraz z punktu widzenia realizacji celu, któremu ma służyć. Gdynia dnia: marzec 2014 r Autor... Sprawdzający... Strona 3 z 23

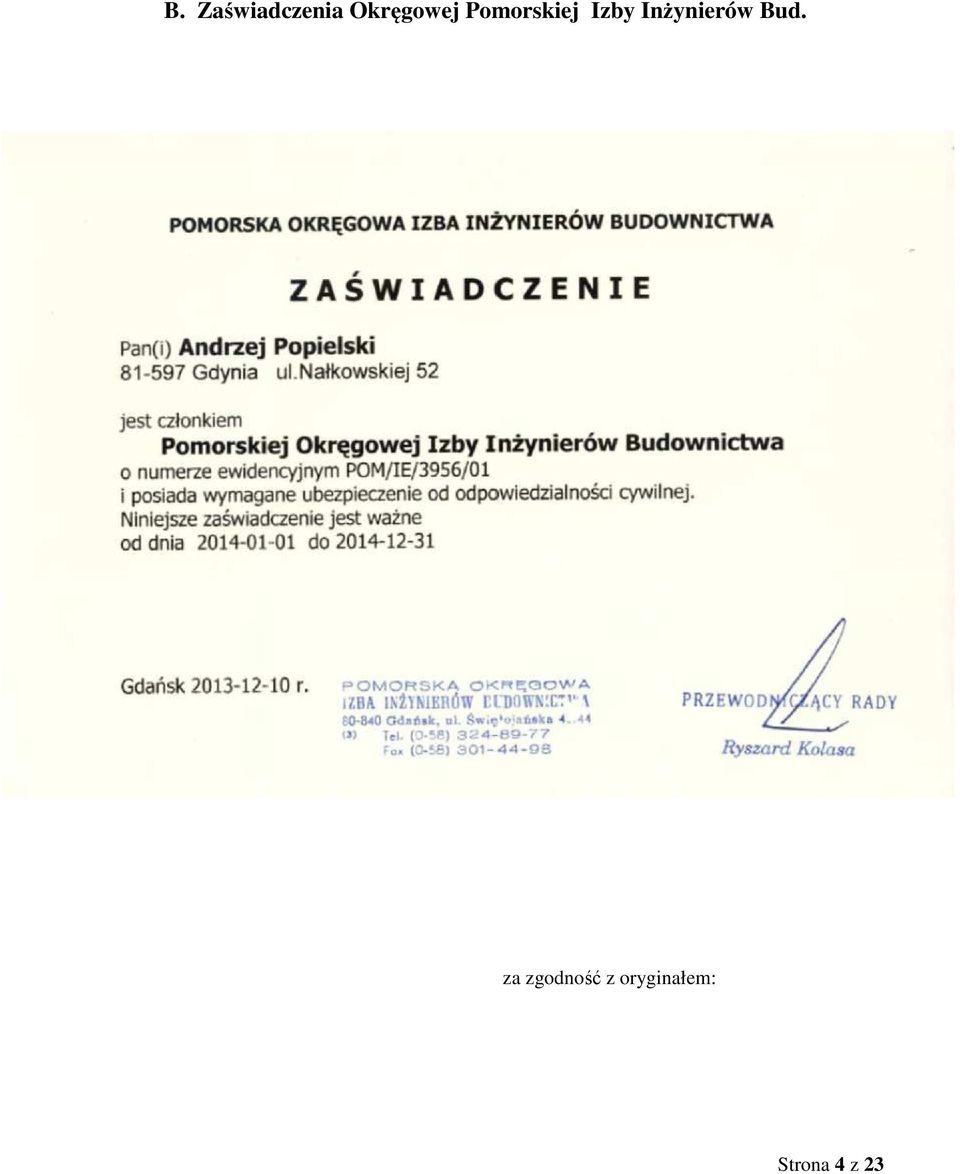

4 B. Zaświadczenia Okręgowej Pomorskiej Izby Inżynierów Bud. za zgodność z oryginałem: Strona 4 z 23

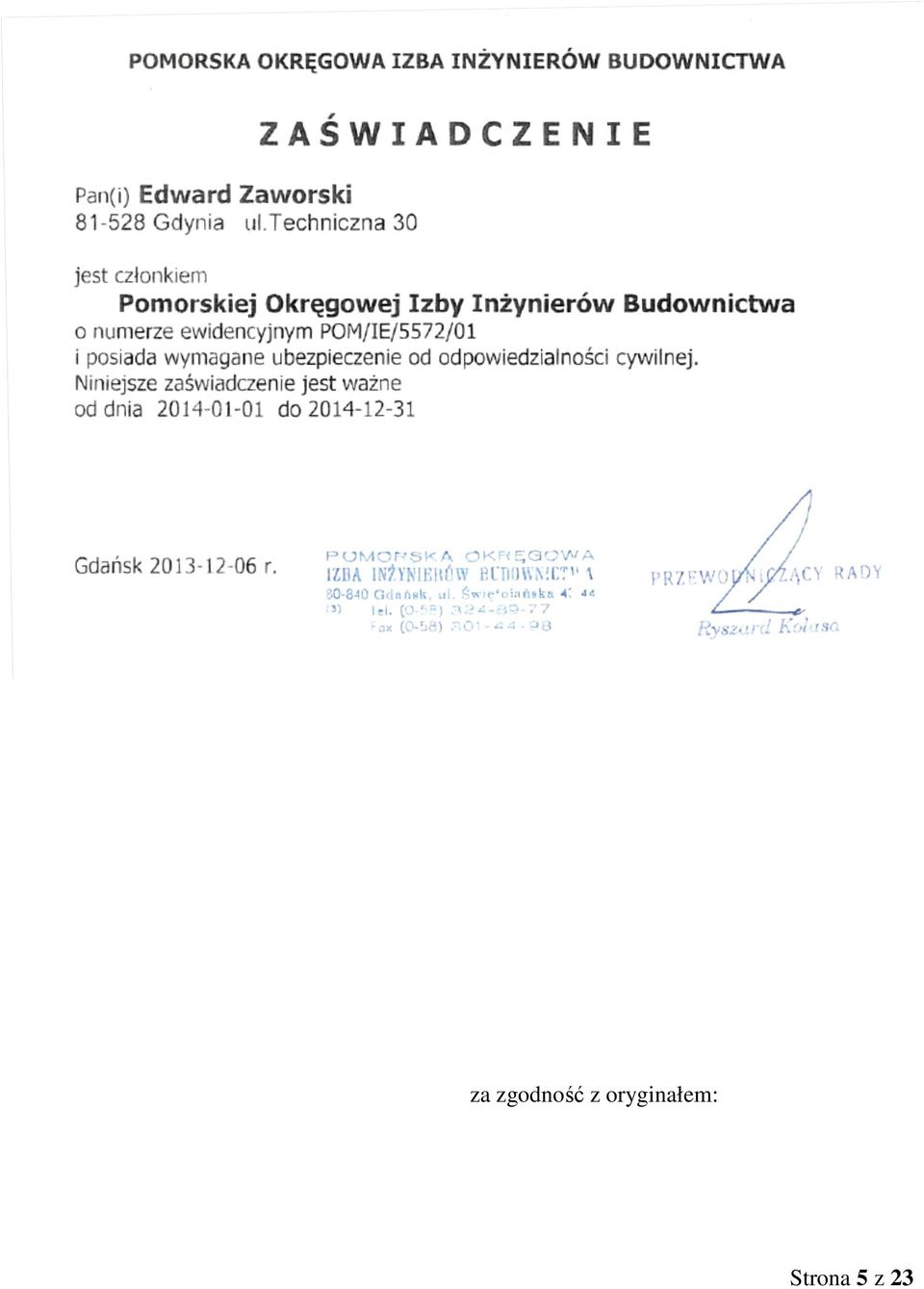

5 za zgodność z oryginałem: Strona 5 z 23

6 C. Kserokopie uprawnień za zgodność z oryginałem: Strona 6 z 23

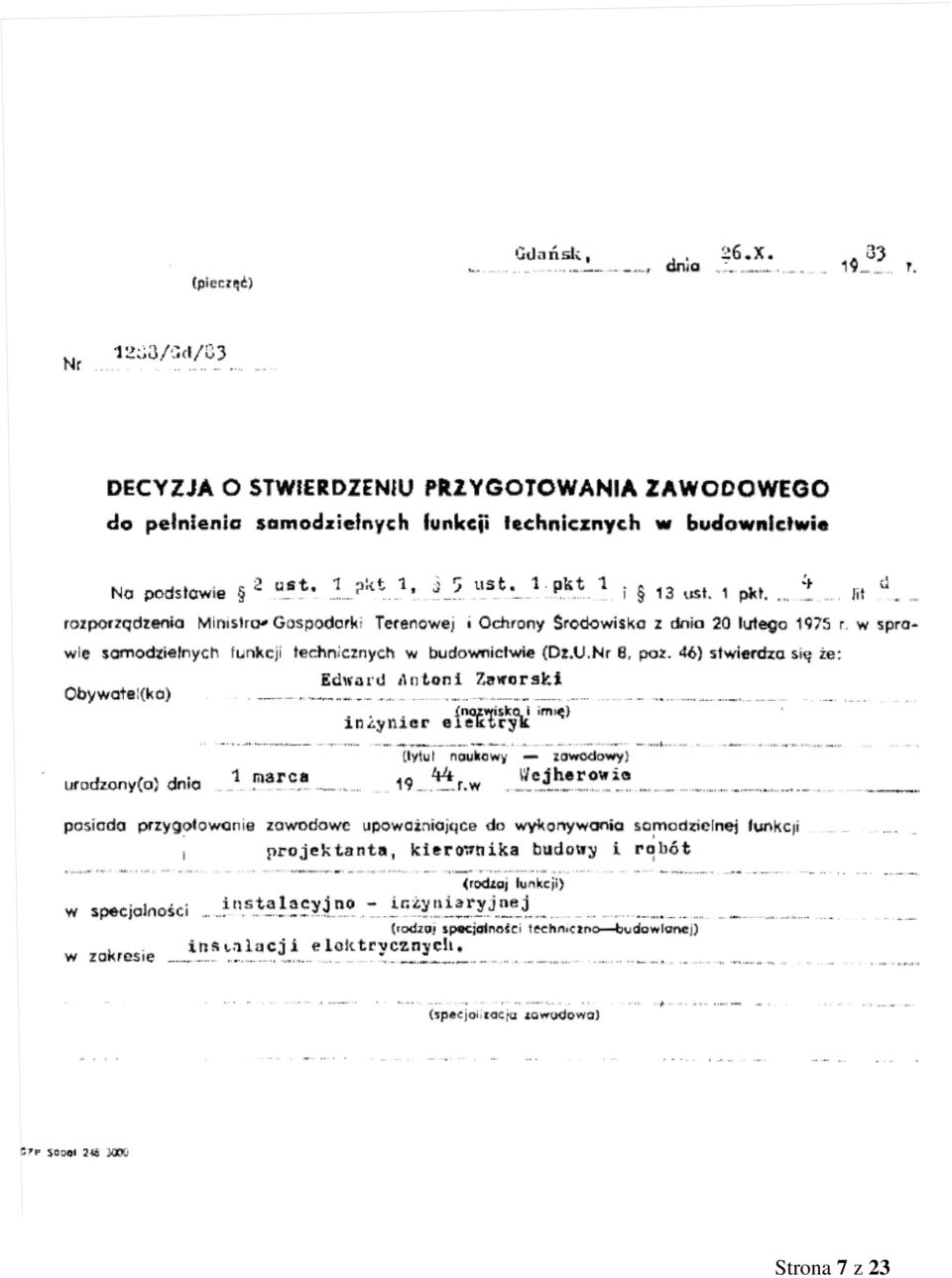

7 Strona 7 z 23

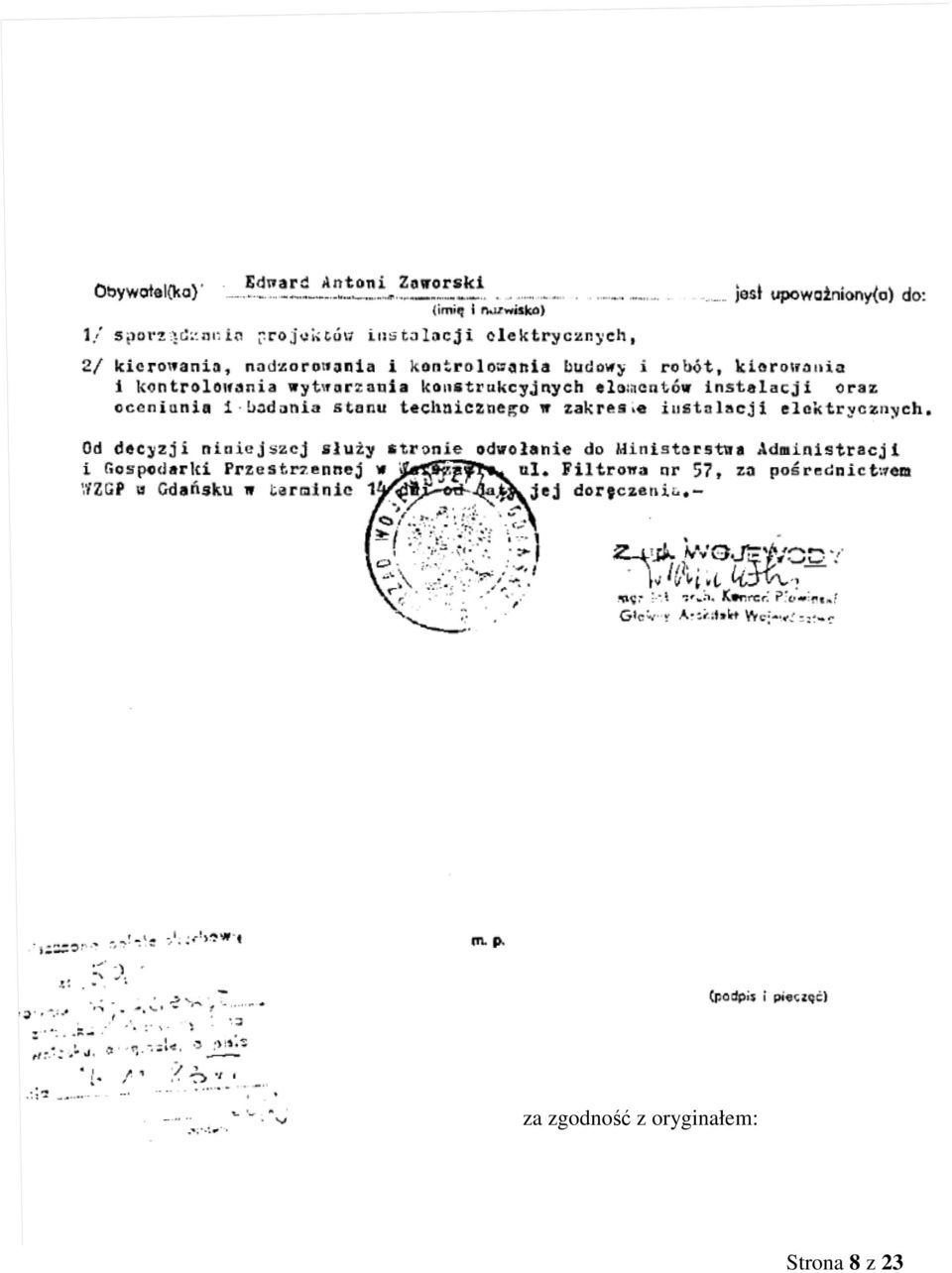

8 za zgodność ść z oryginałem: Strona 8 z 23

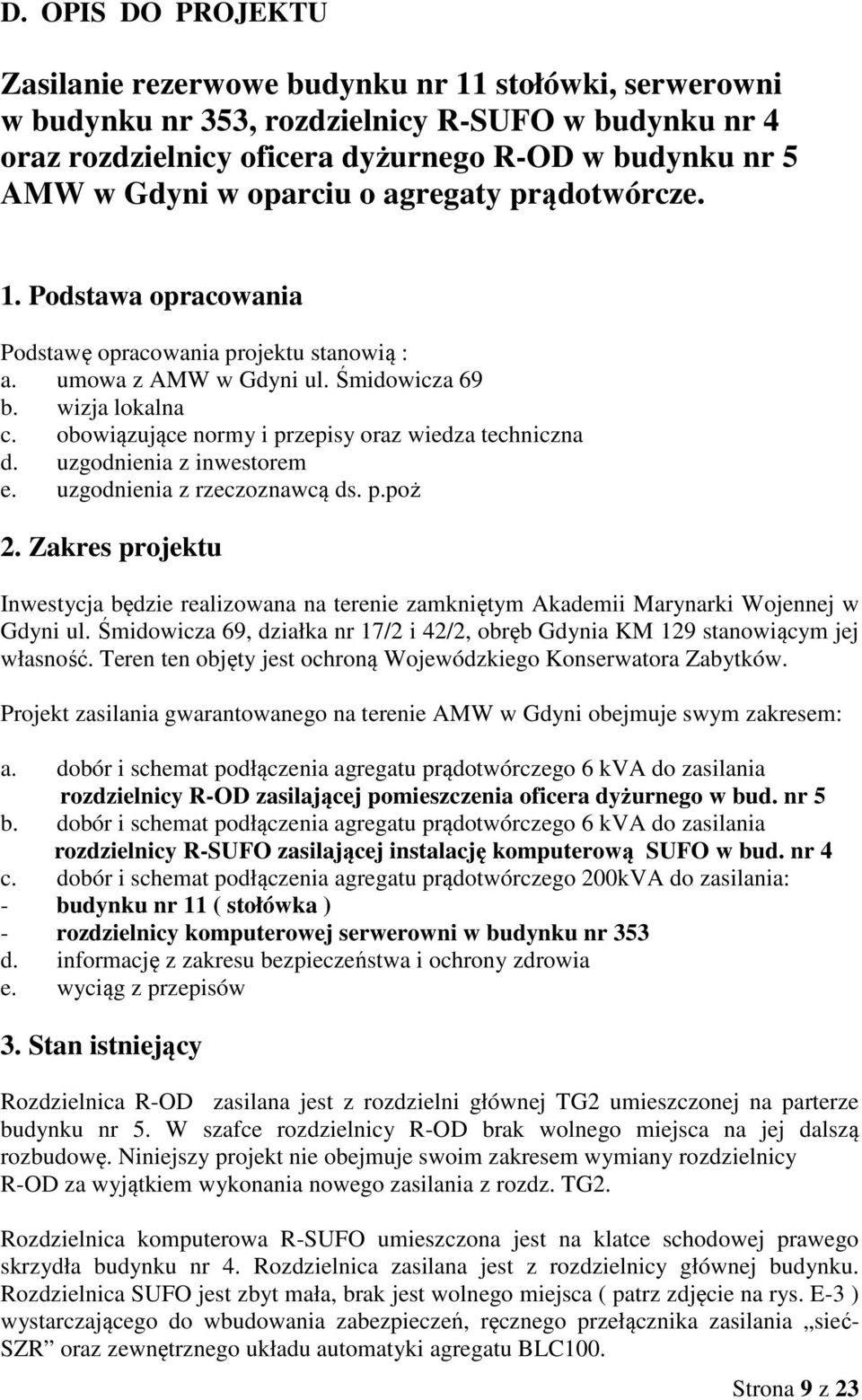

9 D. OPIS DO PROJEKTU Zasilanie rezerwowe budynku nr 11 stołówki, serwerowni w budynku nr 353, rozdzielnicy R-SUFO w budynku nr 4 oraz rozdzielnicy oficera dyżurnego R-OD w budynku nr 5 AMW w Gdyni w oparciu o agregaty prądotwórcze. 1. Podstawa opracowania Podstawę opracowania projektu stanowią : a. umowa z AMW w Gdyni ul. Śmidowicza 69 b. wizja lokalna c. obowiązujące normy i przepisy oraz wiedza techniczna d. uzgodnienia z inwestorem e. uzgodnienia z rzeczoznawcą ds. p.poż 2. Zakres projektu Inwestycja będzie realizowana na terenie zamkniętym Akademii Marynarki Wojennej w Gdyni ul. Śmidowicza 69, działka nr 17/2 i 42/2, obręb Gdynia KM 129 stanowiącym jej własność. Teren ten objęty jest ochroną Wojewódzkiego Konserwatora Zabytków. Projekt zasilania gwarantowanego na terenie AMW w Gdyni obejmuje swym zakresem: a. dobór i schemat podłączenia agregatu prądotwórczego 6 kva do zasilania rozdzielnicy R-OD zasilającej pomieszczenia oficera dyżurnego w bud. nr 5 b. dobór i schemat podłączenia agregatu prądotwórczego 6 kva do zasilania rozdzielnicy R-SUFO zasilającej instalację komputerową SUFO w bud. nr 4 c. dobór i schemat podłączenia agregatu prądotwórczego 200kVA do zasilania: - budynku nr 11 ( stołówka ) - rozdzielnicy komputerowej serwerowni w budynku nr 353 d. informację z zakresu bezpieczeństwa i ochrony zdrowia e. wyciąg z przepisów 3. Stan istniejący Rozdzielnica R-OD zasilana jest z rozdzielni głównej TG2 umieszczonej na parterze budynku nr 5. W szafce rozdzielnicy R-OD brak wolnego miejsca na jej dalszą rozbudowę. Niniejszy projekt nie obejmuje swoim zakresem wymiany rozdzielnicy R-OD za wyjątkiem wykonania nowego zasilania z rozdz. TG2. Rozdzielnica komputerowa R-SUFO umieszczona jest na klatce schodowej prawego skrzydła budynku nr 4. Rozdzielnica zasilana jest z rozdzielnicy głównej budynku. Rozdzielnica SUFO jest zbyt mała, brak jest wolnego miejsca ( patrz zdjęcie na rys. E-3 ) wystarczającego do wbudowania zabezpieczeń, ręcznego przełącznika zasilania sieć- SZR oraz zewnętrznego układu automatyki agregatu BLC100. Strona 9 z 23

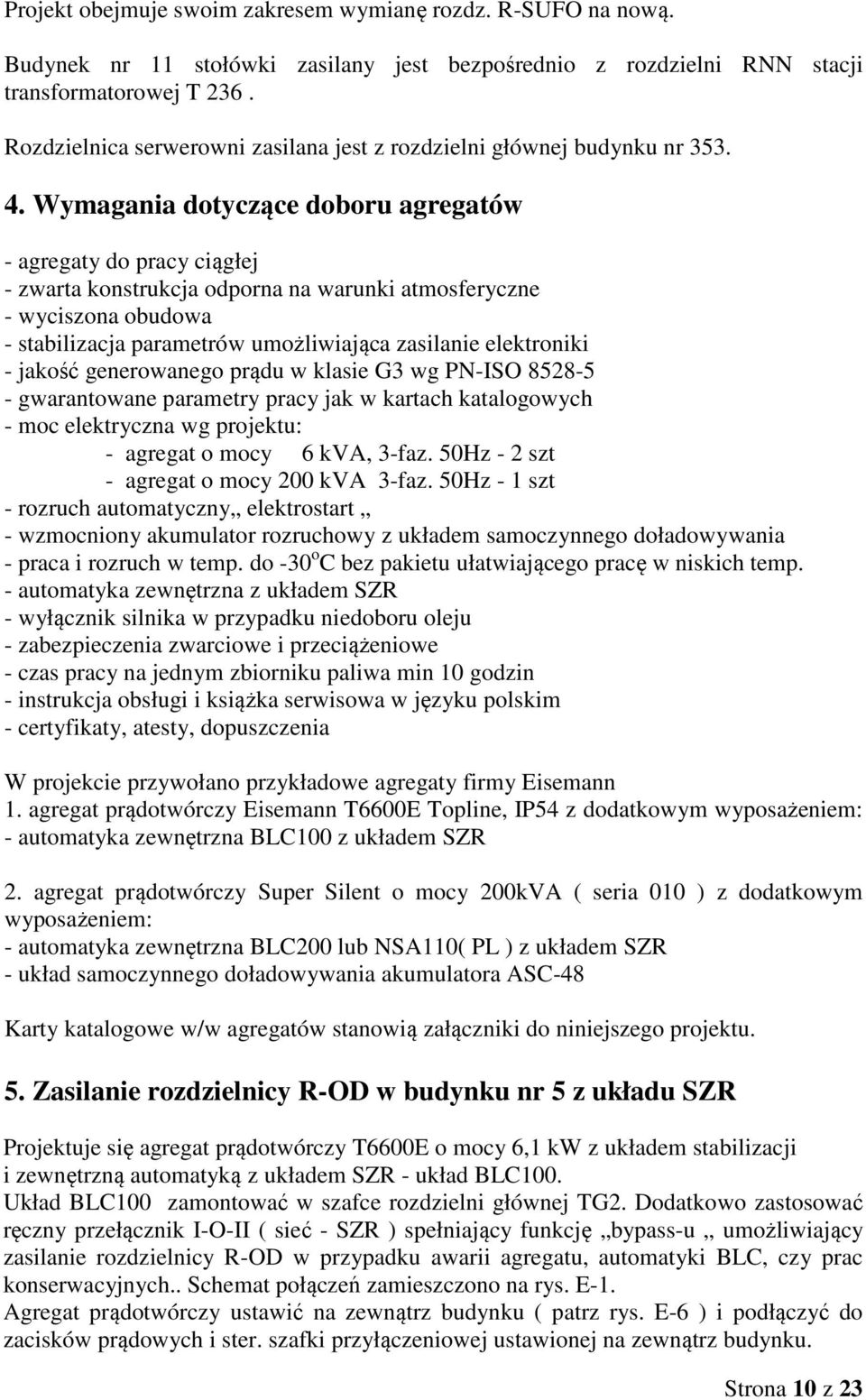

10 Projekt obejmuje swoim zakresem wymianę rozdz. R-SUFO na nową. Budynek nr 11 stołówki zasilany jest bezpośrednio z rozdzielni RNN stacji transformatorowej T 236. Rozdzielnica serwerowni zasilana jest z rozdzielni głównej budynku nr Wymagania dotyczące doboru agregatów - agregaty do pracy ciągłej - zwarta konstrukcja odporna na warunki atmosferyczne - wyciszona obudowa - stabilizacja parametrów umożliwiająca zasilanie elektroniki - jakość generowanego prądu w klasie G3 wg PN-ISO gwarantowane parametry pracy jak w kartach katalogowych - moc elektryczna wg projektu: - agregat o mocy 6 kva, 3-faz. 50Hz - 2 szt - agregat o mocy 200 kva 3-faz. 50Hz - 1 szt - rozruch automatyczny elektrostart - wzmocniony akumulator rozruchowy z układem samoczynnego doładowywania - praca i rozruch w temp. do -30 o C bez pakietu ułatwiającego pracę w niskich temp. - automatyka zewnętrzna z układem SZR - wyłącznik silnika w przypadku niedoboru oleju - zabezpieczenia zwarciowe i przeciążeniowe - czas pracy na jednym zbiorniku paliwa min 10 godzin - instrukcja obsługi i książka serwisowa w języku polskim - certyfikaty, atesty, dopuszczenia W projekcie przywołano przykładowe agregaty firmy Eisemann 1. agregat prądotwórczy Eisemann T6600E Topline, IP54 z dodatkowym wyposażeniem: - automatyka zewnętrzna BLC100 z układem SZR 2. agregat prądotwórczy Super Silent o mocy 200kVA ( seria 010 ) z dodatkowym wyposażeniem: - automatyka zewnętrzna BLC200 lub NSA110( PL ) z układem SZR - układ samoczynnego doładowywania akumulatora ASC-48 Karty katalogowe w/w agregatów stanowią załączniki do niniejszego projektu. 5. Zasilanie rozdzielnicy R-OD w budynku nr 5 z układu SZR Projektuje się agregat prądotwórczy T6600E o mocy 6,1 kw z układem stabilizacji i zewnętrzną automatyką z układem SZR - układ BLC100. Układ BLC100 zamontować w szafce rozdzielni głównej TG2. Dodatkowo zastosować ręczny przełącznik I-O-II ( sieć - SZR ) spełniający funkcję bypass-u umożliwiający zasilanie rozdzielnicy R-OD w przypadku awarii agregatu, automatyki BLC, czy prac konserwacyjnych.. Schemat połączeń zamieszczono na rys. E-1. Agregat prądotwórczy ustawić na zewnątrz budynku ( patrz rys. E-6 ) i podłączyć do zacisków prądowych i ster. szafki przyłączeniowej ustawionej na zewnątrz budynku. Strona 10 z 23

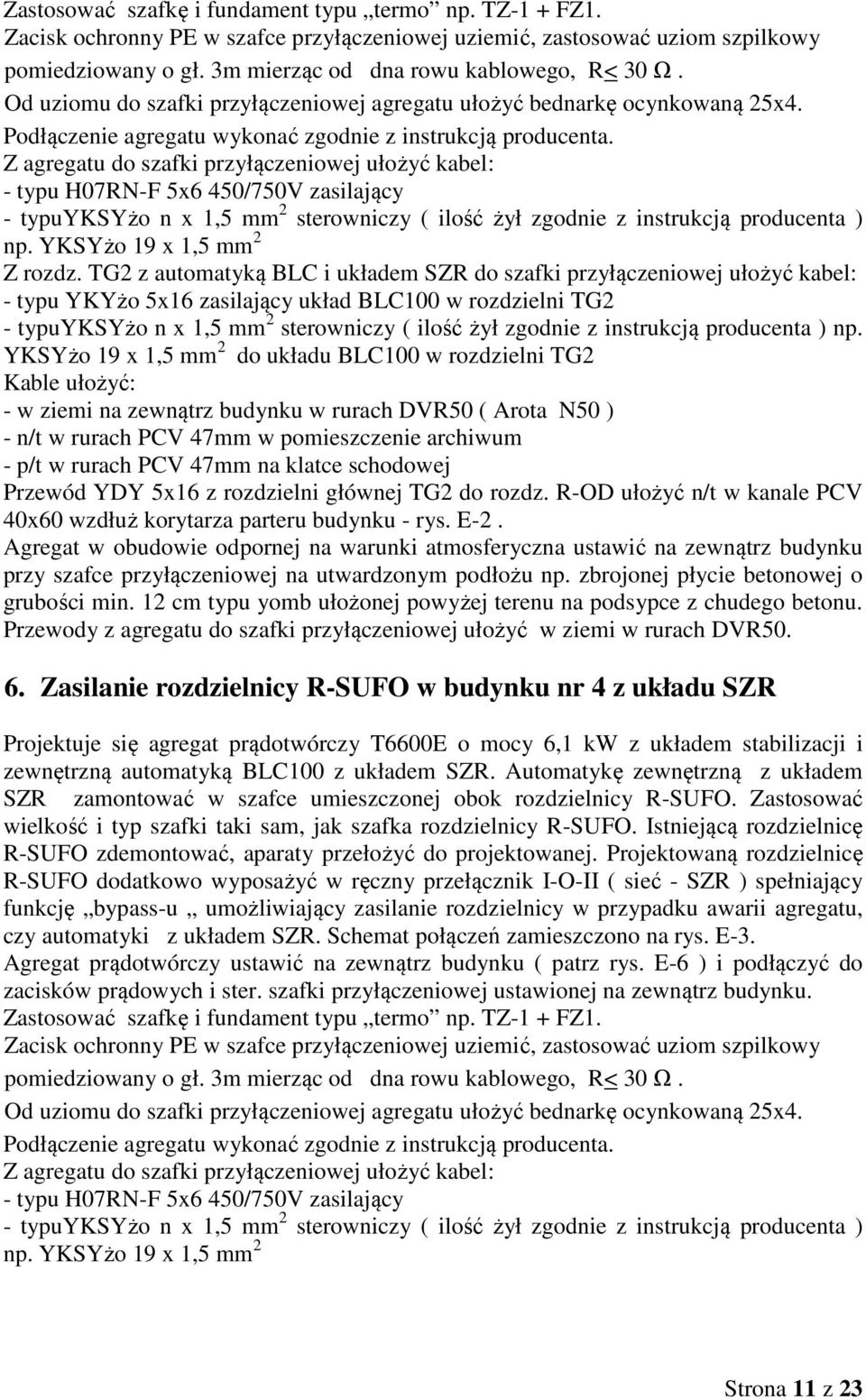

11 Zastosować szafkę i fundament typu termo np. TZ-1 + FZ1. Zacisk ochronny PE w szafce przyłączeniowej uziemić, zastosować uziom szpilkowy pomiedziowany o gł. 3m mierząc od dna rowu kablowego, R< 30 Ω. Od uziomu do szafki przyłączeniowej agregatu ułożyć bednarkę ocynkowaną 25x4. Podłączenie agregatu wykonać zgodnie z instrukcją producenta. Z agregatu do szafki przyłączeniowej ułożyć kabel: - typu H07RN-F 5x6 450/750V zasilający - typuyksyżo n x 1,5 mm 2 sterowniczy ( ilość żył zgodnie z instrukcją producenta ) np. YKSYżo 19 x 1,5 mm 2 Z rozdz. TG2 z automatyką BLC i układem SZR do szafki przyłączeniowej ułożyć kabel: - typu YKYżo 5x16 zasilający układ BLC100 w rozdzielni TG2 - typuyksyżo n x 1,5 mm 2 sterowniczy ( ilość żył zgodnie z instrukcją producenta ) np. YKSYżo 19 x 1,5 mm 2 do układu BLC100 w rozdzielni TG2 Kable ułożyć: - w ziemi na zewnątrz budynku w rurach DVR50 ( Arota N50 ) - n/t w rurach PCV 47mm w pomieszczenie archiwum - p/t w rurach PCV 47mm na klatce schodowej Przewód YDY 5x16 z rozdzielni głównej TG2 do rozdz. R-OD ułożyć n/t w kanale PCV 40x60 wzdłuż korytarza parteru budynku - rys. E-2. Agregat w obudowie odpornej na warunki atmosferyczna ustawić na zewnątrz budynku przy szafce przyłączeniowej na utwardzonym podłożu np. zbrojonej płycie betonowej o grubości min. 12 cm typu yomb ułożonej powyżej terenu na podsypce z chudego betonu. Przewody z agregatu do szafki przyłączeniowej ułożyć w ziemi w rurach DVR Zasilanie rozdzielnicy R-SUFO w budynku nr 4 z układu SZR Projektuje się agregat prądotwórczy T6600E o mocy 6,1 kw z układem stabilizacji i zewnętrzną automatyką BLC100 z układem SZR. Automatykę zewnętrzną z układem SZR zamontować w szafce umieszczonej obok rozdzielnicy R-SUFO. Zastosować wielkość i typ szafki taki sam, jak szafka rozdzielnicy R-SUFO. Istniejącą rozdzielnicę R-SUFO zdemontować, aparaty przełożyć do projektowanej. Projektowaną rozdzielnicę R-SUFO dodatkowo wyposażyć w ręczny przełącznik I-O-II ( sieć - SZR ) spełniający funkcję bypass-u umożliwiający zasilanie rozdzielnicy w przypadku awarii agregatu, czy automatyki z układem SZR. Schemat połączeń zamieszczono na rys. E-3. Agregat prądotwórczy ustawić na zewnątrz budynku ( patrz rys. E-6 ) i podłączyć do zacisków prądowych i ster. szafki przyłączeniowej ustawionej na zewnątrz budynku. Zastosować szafkę i fundament typu termo np. TZ-1 + FZ1. Zacisk ochronny PE w szafce przyłączeniowej uziemić, zastosować uziom szpilkowy pomiedziowany o gł. 3m mierząc od dna rowu kablowego, R< 30 Ω. Od uziomu do szafki przyłączeniowej agregatu ułożyć bednarkę ocynkowaną 25x4. Podłączenie agregatu wykonać zgodnie z instrukcją producenta. Z agregatu do szafki przyłączeniowej ułożyć kabel: - typu H07RN-F 5x6 450/750V zasilający - typuyksyżo n x 1,5 mm 2 sterowniczy ( ilość żył zgodnie z instrukcją producenta ) np. YKSYżo 19 x 1,5 mm 2 Strona 11 z 23

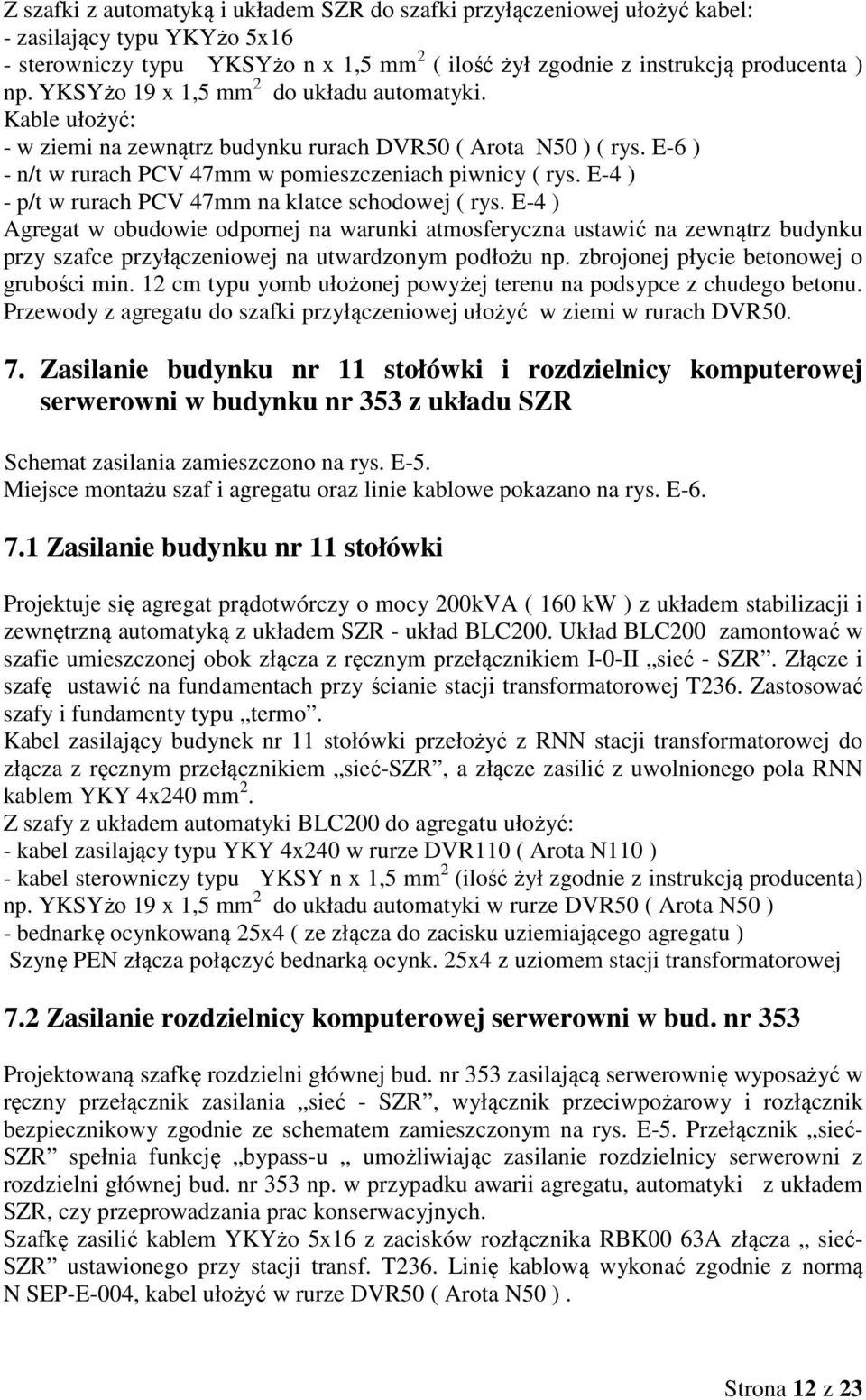

12 Z szafki z automatyką i układem SZR do szafki przyłączeniowej ułożyć kabel: - zasilający typu YKYżo 5x16 - sterowniczy typu YKSYżo n x 1,5 mm 2 ( ilość żył zgodnie z instrukcją producenta ) np. YKSYżo 19 x 1,5 mm 2 do układu automatyki. Kable ułożyć: - w ziemi na zewnątrz budynku rurach DVR50 ( Arota N50 ) ( rys. E-6 ) - n/t w rurach PCV 47mm w pomieszczeniach piwnicy ( rys. E-4 ) - p/t w rurach PCV 47mm na klatce schodowej ( rys. E-4 ) Agregat w obudowie odpornej na warunki atmosferyczna ustawić na zewnątrz budynku przy szafce przyłączeniowej na utwardzonym podłożu np. zbrojonej płycie betonowej o grubości min. 12 cm typu yomb ułożonej powyżej terenu na podsypce z chudego betonu. Przewody z agregatu do szafki przyłączeniowej ułożyć w ziemi w rurach DVR Zasilanie budynku nr 11 stołówki i rozdzielnicy komputerowej serwerowni w budynku nr 353 z układu SZR Schemat zasilania zamieszczono na rys. E-5. Miejsce montażu szaf i agregatu oraz linie kablowe pokazano na rys. E Zasilanie budynku nr 11 stołówki Projektuje się agregat prądotwórczy o mocy 200kVA ( 160 kw ) z układem stabilizacji i zewnętrzną automatyką z układem SZR - układ BLC200. Układ BLC200 zamontować w szafie umieszczonej obok złącza z ręcznym przełącznikiem I-0-II sieć - SZR. Złącze i szafę ustawić na fundamentach przy ścianie stacji transformatorowej T236. Zastosować szafy i fundamenty typu termo. Kabel zasilający budynek nr 11 stołówki przełożyć z RNN stacji transformatorowej do złącza z ręcznym przełącznikiem sieć-szr, a złącze zasilić z uwolnionego pola RNN kablem YKY 4x240 mm 2. Z szafy z układem automatyki BLC200 do agregatu ułożyć: - kabel zasilający typu YKY 4x240 w rurze DVR110 ( Arota N110 ) - kabel sterowniczy typu YKSY n x 1,5 mm 2 (ilość żył zgodnie z instrukcją producenta) np. YKSYżo 19 x 1,5 mm 2 do układu automatyki w rurze DVR50 ( Arota N50 ) - bednarkę ocynkowaną 25x4 ( ze złącza do zacisku uziemiającego agregatu ) Szynę PEN złącza połączyć bednarką ocynk. 25x4 z uziomem stacji transformatorowej 7.2 Zasilanie rozdzielnicy komputerowej serwerowni w bud. nr 353 Projektowaną szafkę rozdzielni głównej bud. nr 353 zasilającą serwerownię wyposażyć w ręczny przełącznik zasilania sieć - SZR, wyłącznik przeciwpożarowy i rozłącznik bezpiecznikowy zgodnie ze schematem zamieszczonym na rys. E-5. Przełącznik sieć- SZR spełnia funkcję bypass-u umożliwiając zasilanie rozdzielnicy serwerowni z rozdzielni głównej bud. nr 353 np. w przypadku awarii agregatu, automatyki z układem SZR, czy przeprowadzania prac konserwacyjnych. Szafkę zasilić kablem YKYżo 5x16 z zacisków rozłącznika RBK00 63A złącza sieć- SZR ustawionego przy stacji transf. T236. Linię kablową wykonać zgodnie z normą N SEP-E-004, kabel ułożyć w rurze DVR50 ( Arota N50 ). Strona 12 z 23

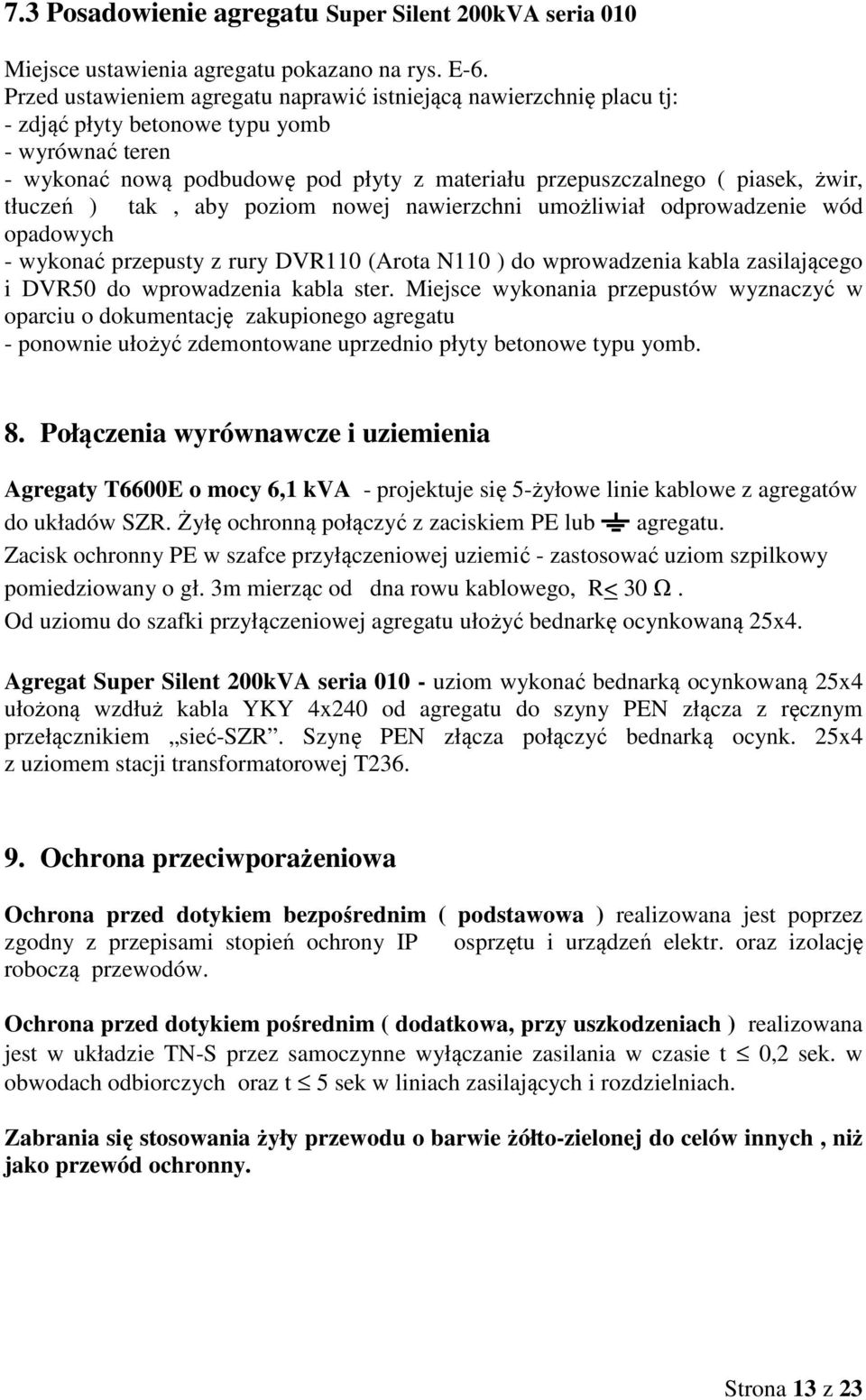

13 7.3 Posadowienie agregatu Super Silent 200kVA seria 010 Miejsce ustawienia agregatu pokazano na rys. E-6. Przed ustawieniem agregatu naprawić istniejącą nawierzchnię placu tj: - zdjąć płyty betonowe typu yomb - wyrównać teren - wykonać nową podbudowę pod płyty z materiału przepuszczalnego ( piasek, żwir, tłuczeń ) tak, aby poziom nowej nawierzchni umożliwiał odprowadzenie wód opadowych - wykonać przepusty z rury DVR110 (Arota N110 ) do wprowadzenia kabla zasilającego i DVR50 do wprowadzenia kabla ster. Miejsce wykonania przepustów wyznaczyć w oparciu o dokumentację zakupionego agregatu - ponownie ułożyć zdemontowane uprzednio płyty betonowe typu yomb. 8. Połączenia wyrównawcze i uziemienia Agregaty T6600E o mocy 6,1 kva - projektuje się 5-żyłowe linie kablowe z agregatów do układów SZR. Żyłę ochronną połączyć z zaciskiem PE lub agregatu. Zacisk ochronny PE w szafce przyłączeniowej uziemić - zastosować uziom szpilkowy pomiedziowany o gł. 3m mierząc od dna rowu kablowego, R< 30 Ω. Od uziomu do szafki przyłączeniowej agregatu ułożyć bednarkę ocynkowaną 25x4. Agregat Super Silent 200kVA seria uziom wykonać bednarką ocynkowaną 25x4 ułożoną wzdłuż kabla YKY 4x240 od agregatu do szyny PEN złącza z ręcznym przełącznikiem sieć-szr. Szynę PEN złącza połączyć bednarką ocynk. 25x4 z uziomem stacji transformatorowej T Ochrona przeciwporażeniowa Ochrona przed dotykiem bezpośrednim ( podstawowa ) realizowana jest poprzez zgodny z przepisami stopień ochrony IP osprzętu i urządzeń elektr. oraz izolację roboczą przewodów. Ochrona przed dotykiem pośrednim ( dodatkowa, przy uszkodzeniach ) realizowana jest w układzie TN-S przez samoczynne wyłączanie zasilania w czasie t 0,2 sek. w obwodach odbiorczych oraz t 5 sek w liniach zasilających i rozdzielniach. Zabrania się stosowania żyły przewodu o barwie żółto-zielonej do celów innych, niż jako przewód ochronny. Strona 13 z 23

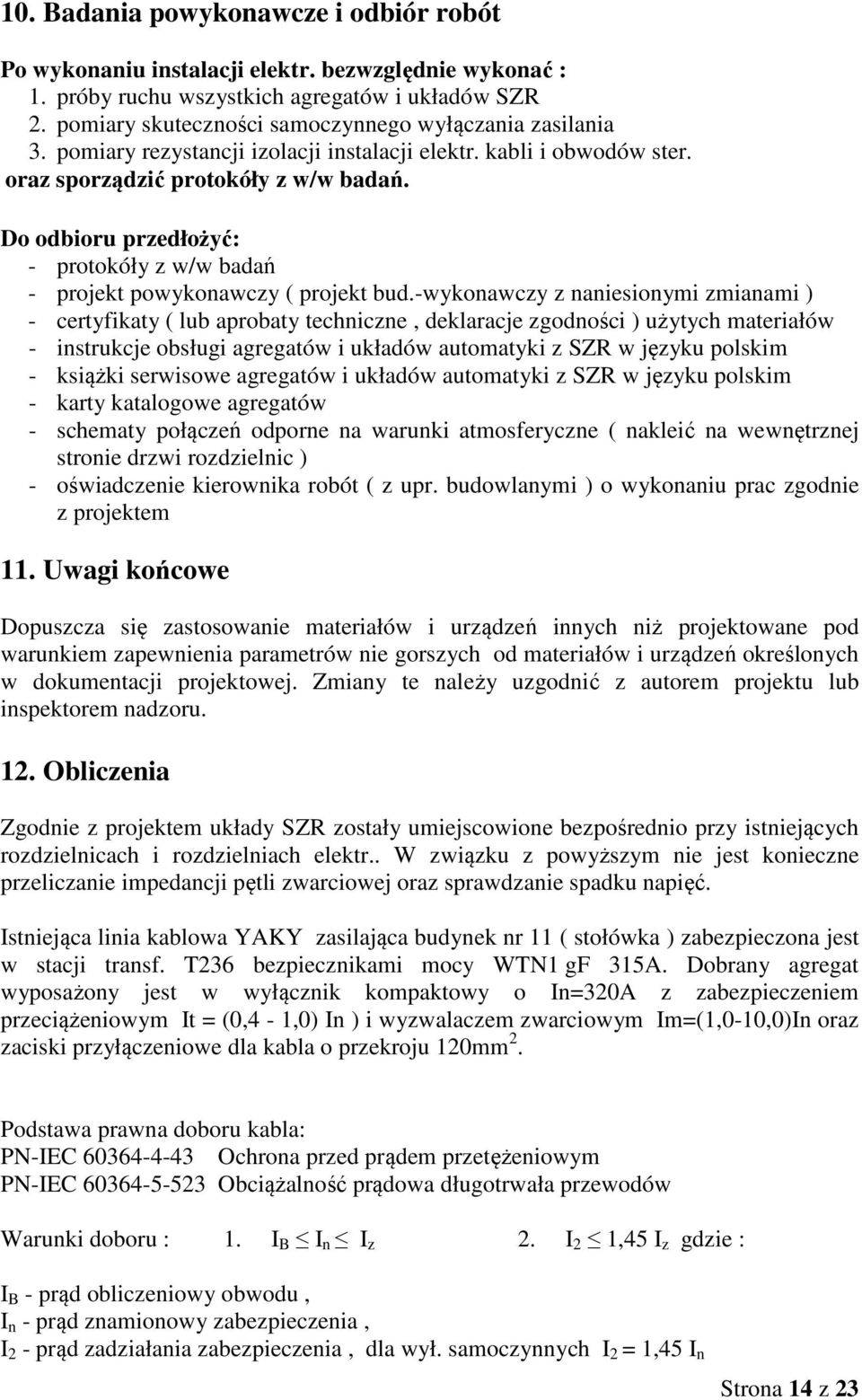

14 10. Badania powykonawcze i odbiór robót Po wykonaniu instalacji elektr. bezwzględnie wykonać : 1. próby ruchu wszystkich agregatów i układów SZR 2. pomiary skuteczności samoczynnego wyłączania zasilania 3. pomiary rezystancji izolacji instalacji elektr. kabli i obwodów ster. oraz sporządzić protokóły z w/w badań. Do odbioru przedłożyć: - protokóły z w/w badań - projekt powykonawczy ( projekt bud.-wykonawczy z naniesionymi zmianami ) - certyfikaty ( lub aprobaty techniczne, deklaracje zgodności ) użytych materiałów - instrukcje obsługi agregatów i układów automatyki z SZR w języku polskim - książki serwisowe agregatów i układów automatyki z SZR w języku polskim - karty katalogowe agregatów - schematy połączeń odporne na warunki atmosferyczne ( nakleić na wewnętrznej stronie drzwi rozdzielnic ) - oświadczenie kierownika robót ( z upr. budowlanymi ) o wykonaniu prac zgodnie z projektem 11. Uwagi końcowe Dopuszcza się zastosowanie materiałów i urządzeń innych niż projektowane pod warunkiem zapewnienia parametrów nie gorszych od materiałów i urządzeń określonych w dokumentacji projektowej. Zmiany te należy uzgodnić z autorem projektu lub inspektorem nadzoru. 12. Obliczenia Zgodnie z projektem układy SZR zostały umiejscowione bezpośrednio przy istniejących rozdzielnicach i rozdzielniach elektr.. W związku z powyższym nie jest konieczne przeliczanie impedancji pętli zwarciowej oraz sprawdzanie spadku napięć. Istniejąca linia kablowa YAKY zasilająca budynek nr 11 ( stołówka ) zabezpieczona jest w stacji transf. T236 bezpiecznikami mocy WTN1 gf 315A. Dobrany agregat wyposażony jest w wyłącznik kompaktowy o In=320A z zabezpieczeniem przeciążeniowym It = (0,4-1,0) In ) i wyzwalaczem zwarciowym Im=(1,0-10,0)In oraz zaciski przyłączeniowe dla kabla o przekroju 120mm 2. Podstawa prawna doboru kabla: PN-IEC Ochrona przed prądem przetężeniowym PN-IEC Obciążalność prądowa długotrwała przewodów Warunki doboru : 1. I B I n I z 2. I 2 1,45 I z gdzie : I B - prąd obliczeniowy obwodu, I n - prąd znamionowy zabezpieczenia, I 2 - prąd zadziałania zabezpieczenia, dla wył. samoczynnych I 2 = 1,45 I n Strona 14 z 23

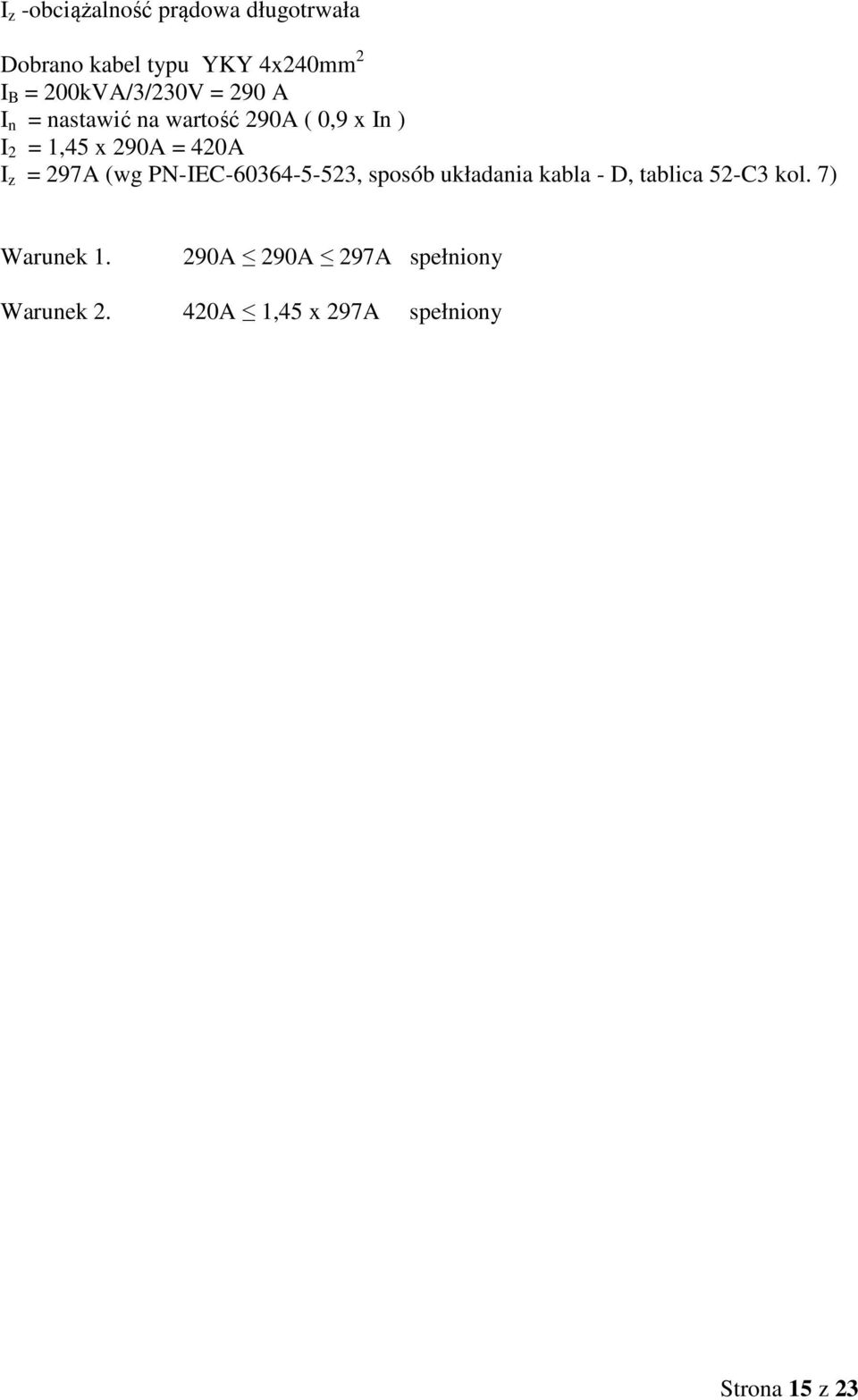

15 I z -obciążalność prądowa długotrwała Dobrano kabel typu YKY 4x240mm 2 I B = 200kVA/3/230V = 290 A I n = nastawić na wartość 290A ( 0,9 x In ) I 2 = 1,45 x 290A = 420A I z = 297A (wg PN-IEC , sposób układania kabla - D, tablica 52-C3 kol. 7) Warunek A 290A 297A spełniony Warunek A 1,45 x 297A spełniony Strona 15 z 23

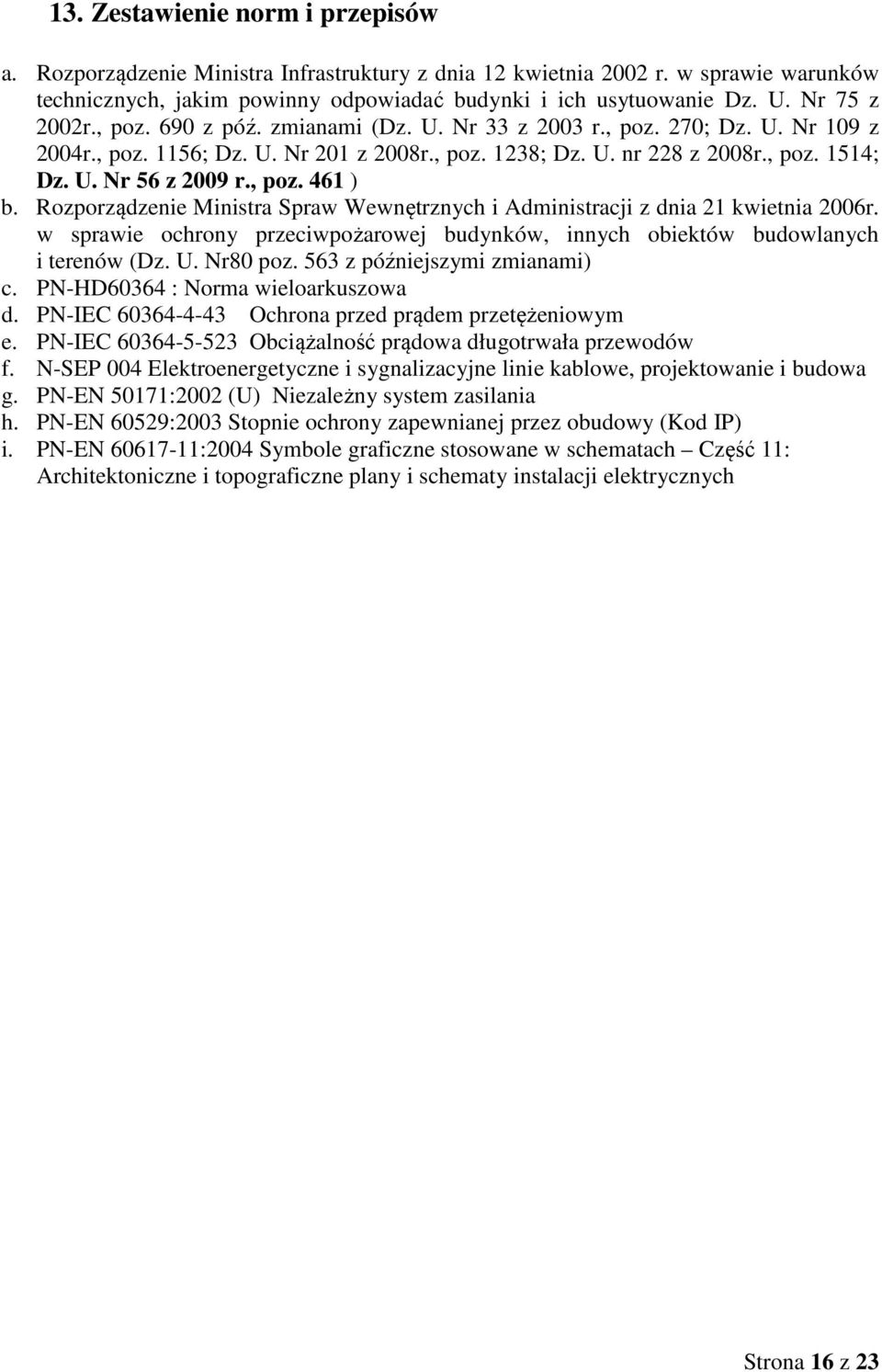

16 13. Zestawienie norm i przepisów a. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. Nr 75 z 2002r., poz. 690 z póź. zmianami (Dz. U. Nr 33 z 2003 r., poz. 270; Dz. U. Nr 109 z 2004r., poz. 1156; Dz. U. Nr 201 z 2008r., poz. 1238; Dz. U. nr 228 z 2008r., poz. 1514; Dz. U. Nr 56 z 2009 r., poz. 461 ) b. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr80 poz. 563 z późniejszymi zmianami) c. PN-HD60364 : Norma wieloarkuszowa d. PN-IEC Ochrona przed prądem przetężeniowym e. PN-IEC Obciążalność prądowa długotrwała przewodów f. N-SEP 004 Elektroenergetyczne i sygnalizacyjne linie kablowe, projektowanie i budowa g. PN-EN 50171:2002 (U) Niezależny system zasilania h. PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP) i. PN-EN :2004 Symbole graficzne stosowane w schematach Część 11: Architektoniczne i topograficzne plany i schematy instalacji elektrycznych Strona 16 z 23

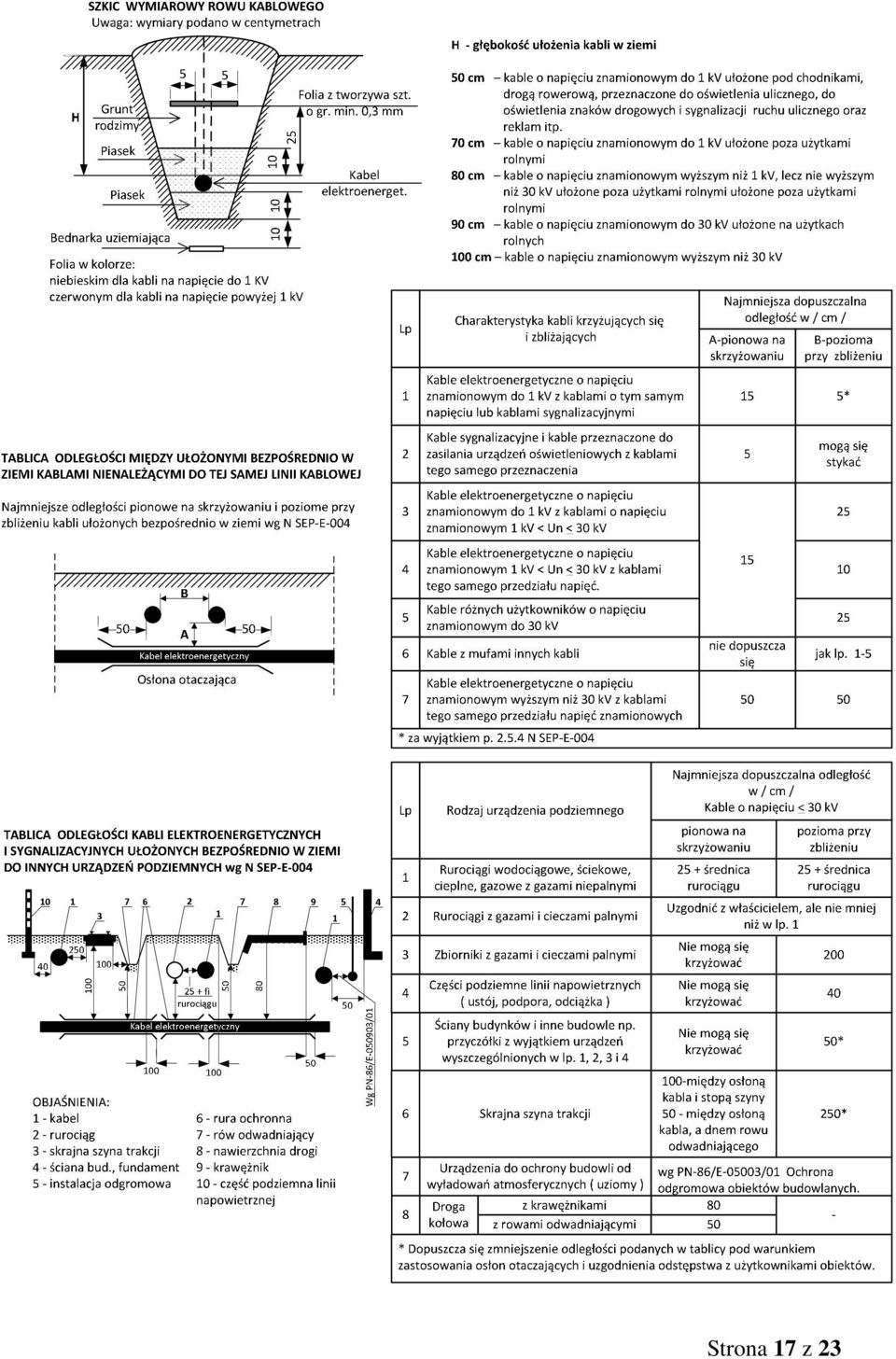

17 Strona 17 z 23

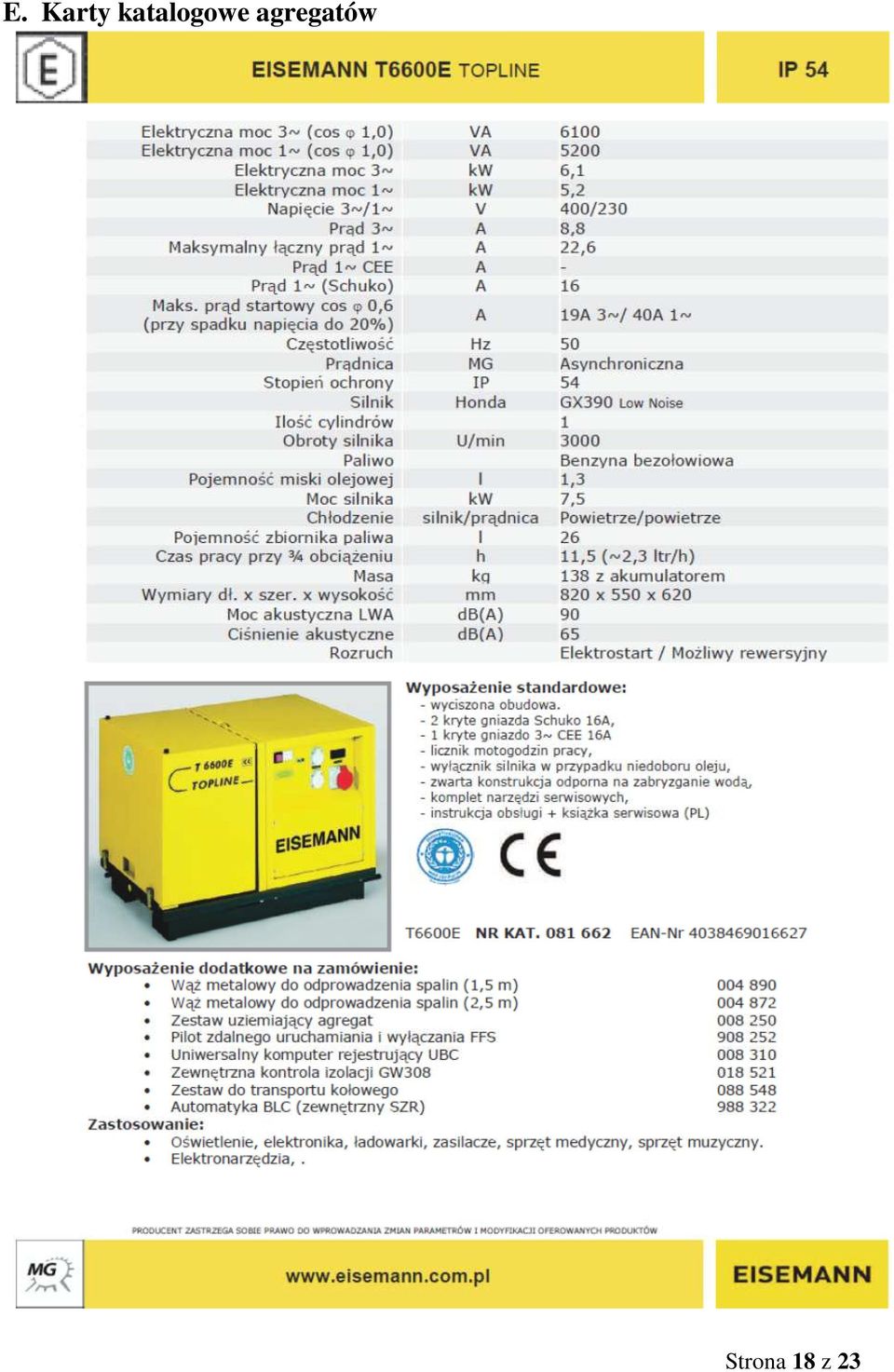

18 E. Karty katalogowe agregatów Strona 18 z 23

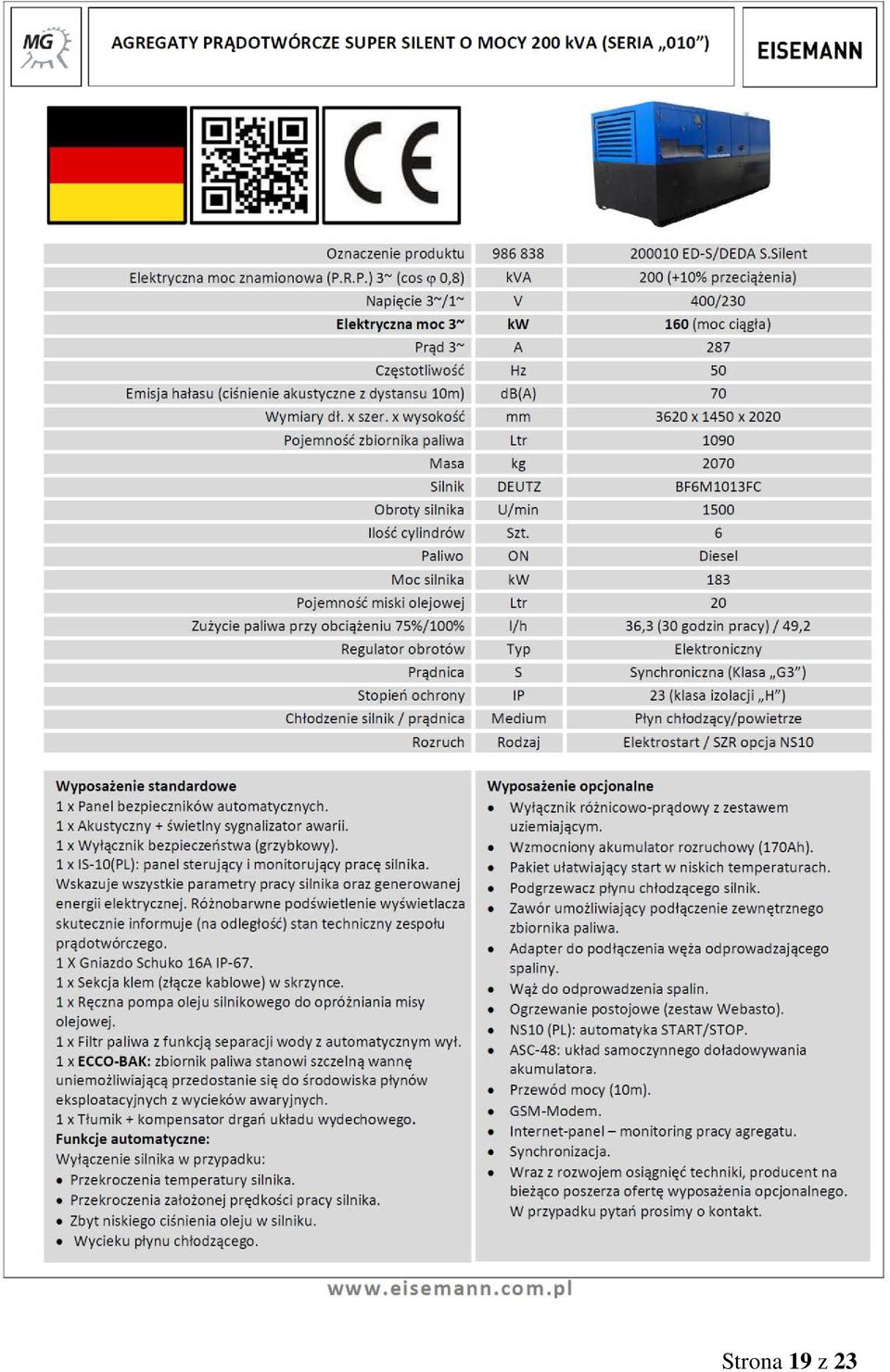

19 Strona 19 z 23

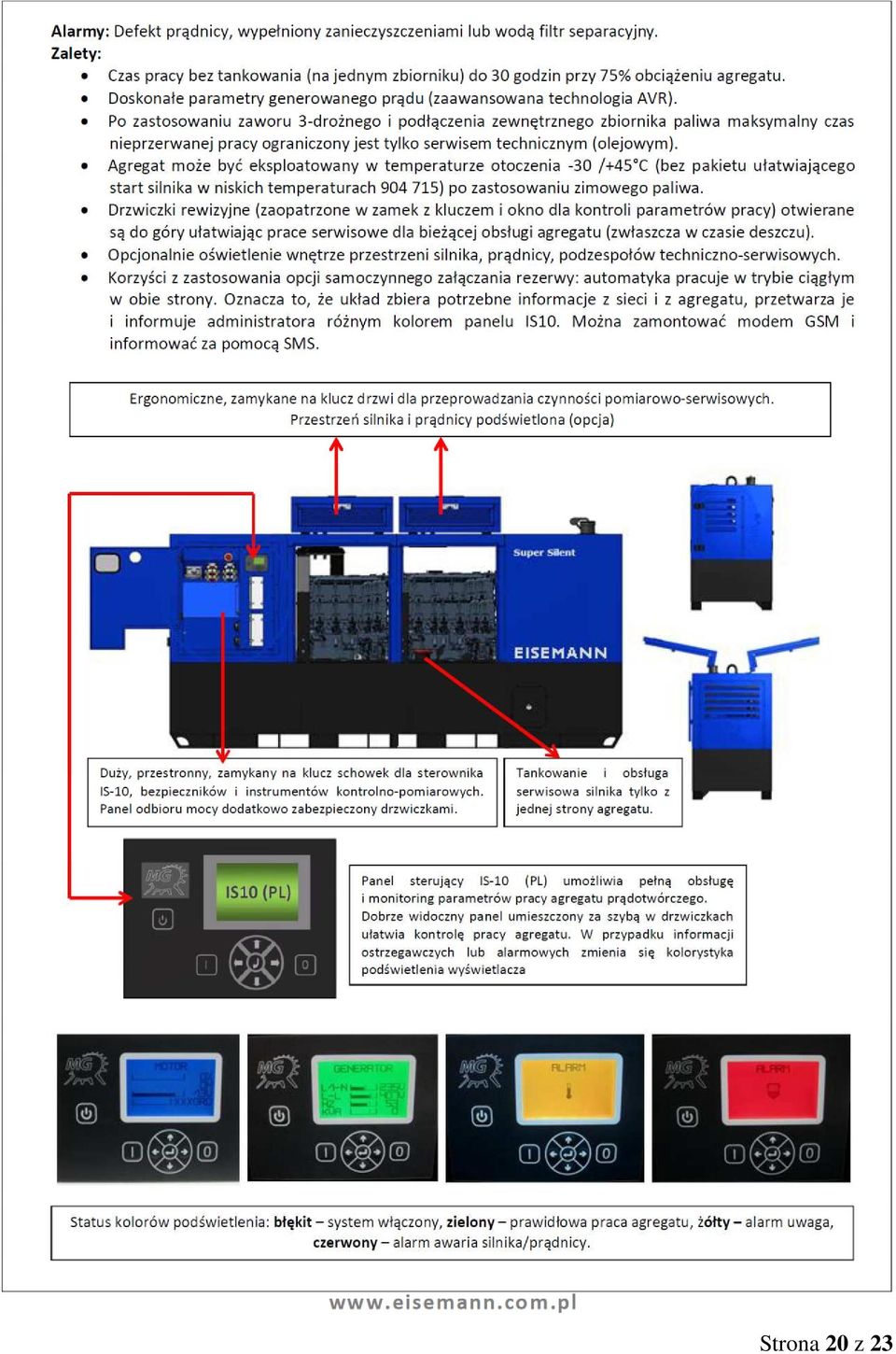

20 Strona 20 z 23

21 F. Informacja dotycząca bezpieczeństwa i ochrony zdrowia BIOZ Nazwa obiektu budowlanego : Zasilanie gwarantowane budynku nr 11 stołówki, serwerowni w bud. nr 353, rozdzielnicy R-SUFO w bud. nr 4 oraz rozdzielnicy oficera dyżurnego R-OD w bud. nr 5 AMW w Gdyni w oparciu o agregaty prądotwórcze z układami SZR Adres inwestycji: Akademia Marynarki Wojennej ul. Śmidowicza Gdynia Inwestor : Akademia Marynarki Wojennej ul. Śmidowicza Gdynia Sporządził : mgr inż. Andrzej Popielski nr upr. 88/Gd/01 spec. instalacje, sieci i urządzenia elektryczne zam.: ul. Z. Nałkowskiej 52, Gdynia Data : marzec 2014 r... Strona 21 z 23

22 Na podstawie art. 20 ust 1b ustawy z dnia 7 lipca 1994 r. Prawo budowlane z późniejszymi zmianami i w oparciu o Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony wykonawca kierownik robót zobowiązany jest do sporządzenia planu bioz, w którym należy uwzględnić poniższe zagrożenia bezpieczeństwa i zdrowia ludzi : 1. Zakres robót: a. roboty demontażowe rozdzielnic elektr. i ich wyposażenia b. montaż agregatów prądotwórczych c. montaż rozdzielnic d. montaż złącz kablowych e. wewnętrzne linie zasilające f. linie kablowe g. przygotowanie podłoża pod ustawienie agregatów prądotwórczych h. badania i pomiary odbiorcze 2. Wykaz istniejących obiektów budowlanych: a. istniejąca, czynna stacja transformatorowa 15/0,4 kv b. istniejące, czynne linie kablowe SN i NN szczególnie w pobliżu stacji transf. T236 c. istniejące, czynne rozdzielnie główne d. istniejące, czynne rozdzielnice elektr. e. istniejące, czynne instalacje przycisków p.poż. wył. prądu f. istniejące, czynne kolektory wodociągowe i kanalizacyjne ( sanitarne, opadowe ) 3. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa ludzi: a. czynne drogi wewnętrzne AMW b. czynna stacja transformatorowa T236 15/0,4 kv c. użytkowane korytarze i ciągi komunikacyjne budynków 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania: Skala Rodzaj Miejsce Czas zagrożenia wystąpienia niska średnie średnie średnie wysoka Wpadnięcie do rowu kablowego Upadek z wysokości Zagrożenie uszkodzenia ciała Zagrożenie uszkodzenia ciała Porażenie prądem o napięciu 0,4kV i 15 kv Trasa linii kablowej Wszystkie pomieszczenia Plac budowy Plac budowy Istniejące czynne linie kablowe NN i rozdzielnice elektr. - przy demontażu i montażu rozdzielni i złącz kablowych - przy włączaniu instalacji do Od rozpoczęcia wykopów do zasypania W czasie układania przewodów i koryt PCV Praca przy użyciu elektronarzędzi (młoty, wiertarki, szlifierki ) Przy posadowieniu agregatów prądotwórczych W czasie kopania rowów kablowych, wykonywania czynności montażowych, pomiarowych oraz przy pracy elektronarzędziami Strona 22 z 23

23 wysoka Porażenie prądem o napięciu15 kv istniejących rozdzielnic - przy badaniach odbiorczych Istniejąca czynna stacja transf. T236 Istniejące czynne linkie kablowe SN W czasie kopania rowów kablowych, wykonywania czynności montażowych i przełączeniowych oraz przy pracach pomiarowych. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych : a. wymagane aktualne zaświadczenie kwalifikacyjne D i E pracowników b. przeszkolenie BHP pracowników przy czynnych urządzeniach elektroenergetycznych c. przeszkolenie BHP pracowników z zakresu pracy na wysokości d. przeszkolenie BHP pracowników z zakresu pracy podczas prac dźwigowych ( ustawianie agregatu dźwigiem ) 6. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń : a. zachować procedurę obowiązującą przy dopuszczaniu pracowników do prac w czynnych obiektach energetyki. b. teren robót ogrodzić folią biało-czerwoną zawieszoną na wysokości 1m nad poziomem terenu c. umieścić tabliczki ostrzegawcze z napisem Uwaga! Urządzenie elektryczne pod napięciem przy urządzeniach mogących stanowić zagrożenie porażenia prądem elektrycznym. d. wykopy kablowe wykonywać ręcznie e. każde napotkane uzbrojenie terenu traktować jako czynne f. stosować się do obowiązujących zasad BHP Sporządził: mgr inż. Andrzej Popielski upr. bud. 88/Gd/01 zam. ul. Z. Nałkowskiej 52, Gdynia Strona 23 z 23

24 Zdemontować istn. rozdz. SUFO. Aparaty przełożyć do projektowanej rozdzielnicy. Nową rozdzielnicę SUFO oraz szafkę z automatyką umieścić w miejscu po zdemontowanej szafce. istn. istn. istn. proj. rozdz. SUFO proj. automatyka BLC100 z SZR Ogr. przep. typ II ( C )/4p PE N L1,2,3 L1 L2 L3 3 x P312 B16 30mA proj. szafka z automatyką BLC100 z SZR układ SZR Rozdz. SUFO Rozdz. SUFO 3 wył. p.pożar ZP-A63/3. WW ZP-ASA/230 Z szafki przyłączeniowej agregatu STV DO2/35A YKYżo 5x16 l=2m sieć I-O-II układ SZR proj. rozdz. SUFO PRZK63/3p ręczny przeł. zasil. sieć agregat YKYżo 5x16 automatyka YKSYżo 19 x 1,5* *- wg instr. agragatu WTN1 80A gf z agregatu Zaciski ENSTO 16mm2 PE,N,L1,L2,L3 H07RN-F 5x6 450/750V ( YKSYżo 19 x 1,5 )* zasilanie automatyka ZUG-i 19 szt. x 2,5mm2 istn. ZK istn. ZK Szafka przyłączeniowa agregatu umieszczona na zewnątrz budynku ( szafka i fundament typu termo TZ1+FZ1) Rozdz. SUFO Układ TN-S Ochrona p.porażeniowa samoczynne wyłączanie zasilania Aparaturę modułową rozdzielnicy SUFO montować w szafce n/t metalowej o wielkości min. 36 modułów, min. IP20, zamykanej na klucz energet. Automatykę zewnętrzną z SZR dostarczoną z agregatem montować w szafce n/t metalowej o wielkości jw. zamykanej na klucz, min. IP20 - kabel YKSYżo 19 x 1,5* - ilość żył zgodnie z dokumentacją zakupionego zewn. układu automatyki BLC agregatu prądotwórczego Opracował Sprawdził Temat projektu Nazwa rysunku Imię i nazwisko mgr inż. Andrzej Popielski inż. Edward Zaworski Podpis Nr upr. 88/Gd/ /Gd/83 Data marzec 2014 Zasilanie gwarantowane bud. Nr 11 stołówki, serwerowni w bud. 353, rozdz. R-SUFO w bud. nr 4 oraz rozdzielnicy oficera dyżurnego R-OD w bud. nr 5 AMW w Gdyni w oparciu o agregaty prądotwórcze z SZR. Schemat ideowy połączeń pomiędzy agregatem prądotwórczym i rozdz. R-SUFO w bud. nr 4 Firma Elektro-Popielski Gdynia Z. Nałkowskiej 52 Rys. nr : E-3 Skala

25 Szafka przyłączeniowa agregatu YKY5x16 + YKSYżo 19x1,5* w ziemi w rurach DVR50 Przepust kablowy uszczelniony rura DVR50 2 szt Przepusty wykonać bezpośrednio z pom. warsztatu w piwnicy na zewnątrz budynku na wysokości poniżej poziomu terenu. Przepust kablowy rura PCV 2x37mm YKY5x16 + YKSYżo 19x1,5* w kanale PCV 50x40 na suficie do R-SUFO R-SUFO RG ZK Przepust kablowy rura PCV 2x37mm PIWNICA PARTER Uwaga: - kabel YKSY 19 x 1,5* - ilość żył zgodnie z dokumentacją zakupionego zewn. układu automatyki BLC agregatu prądotwórczego - kabel YKY5x16 i YKSYżo 19x1,5* na zewnątrz budynku układać w ziemi w rurach DVR50 - zacisk ochronny PE w szafce przyłączeniowej uziemić, zastosować uziom szpilkowy pomiedziowany o gł. 3m mierząc od dna rowu kablowego, R< 30 Ω ; od uziomu do szafki ułożyć bednarkę ocynkowaną 25x4 Opracował Sprawdził Temat projektu Nazwa rysunku Imię i nazwisko mgr inż. Andrzej Popielski inż. Edward Zaworski Podpis Nr upr. 88/Gd/ /Gd/83 Data marzec 2014 Zasilanie gwarantowane bud. Nr 11 stołówki, serwerowni w bud. nr 353, rozdz. R-SUFO w bud. nr 4 oraz rozdzielnicy oficera dyżurnego R-OD w bud. nr 5 AMW w Gdyni w oparciu o agregaty prądotwórcze z SZR Plan instalacji elektr. wewnętrznej zasilania gwarantowanego rozdzielnicy R-SUFO w budynku nr 4. Firma Elektro-Popielski Gdynia Z. Nałkowskiej 52 Rys. nr : E-4 Skala 1:100

26

27 istn. rozdz. główna bud. 353 istn. RNN stacji tr. T236 proj. złącze typu termo z przełącznikiem sieć - SZR proj. szafa typu termo z automatyką BLC200 z SZR istn. zasilanie serwerowni przepiąć do proj. szafki BM50A SPB3x200 L1,2,3 RBK00 gg63a sieć RBK2 Zwieracze I-O-II układ SZR RBK2 Zwieracze OT400E03CP Przełącznik 400A/3p RBK2 gf315a sieć agregat układ SZR automatyka istn. gg315 PEN PEN Zdemontować nieczynne kable odpływowe Pod skrzynką zamontować szafkę wyposażoną zgodnie ze schematem jak niżej. sieć STV DO2/50A I-O-II układ SZR istn. kabel YKYżo 5x16 zas.rozdz. serwerowni 3 PRZK63/3p ręczny przeł. zasil. wył. p.pożar ZP-A63/3. WW ZP-ASA/230 Aparaturę modułową montować w szafce n/t metalowej o wielkości min. 36 modułów, IP20, zamykanej na klucz energet. proj. YKY 4x240 istn. do stołówki proj. YKY 4x240 Agregat prądotwórczy 200kVA Szafkę z przełącznikiem sieć-agregat oraz szafkę z automatyką umieścić obok siebie na zewnątrz przy ścianie stacji transf. T 236. Zastosować szafki i fundamenty typu termo. Kabel YKSYżo 19 x 1,5* - ilość żył zgodnie z dokumentacją zakupionego zewn. układu automatyki BLC agregatu prądotwórczego YKSYżo 19 x 1,5* *- wg instr. agragatu bednarka ocynk. 25x4 istn. uziom stacji transf. z istn. rozdz. RG bud. 353 HDGs 2x1,5 Sprzężyć z cewką wzrostową istn. p.pożar. wył. prądu bud. 353 proj. zasilanie rozdz. serwerowni bud. nr 353 proj. YKYżo 5x16 Układ sieci TN-C Ochrona p.porażeniowa samoczynne wyłączanie zasilania Opracował Sprawdził Temat projektu Nazwa rysunku Imię i nazwisko mgr inż. Andrzej Popielski inż. Edward Zaworski Podpis Nr upr. 88/Gd/ /Gd/83 Data marzec 2014 Zasilanie gwarantowane bud. nr 11 stołówki, serwerowni w bud. 353, rozdz. R-SUFO w bud. nr 4 oraz rozdzielnicy oficera dyżurnego R-OD w bud. nr 5 AMW w Gdyni w oparciu o agregaty prądotwórcze z SZR. Schemat ideowy zasilania z agregatu prądotwórczego bud. nr 11 stołówki i rozdz. serwerowni w bud. nr 353 Firma Elektro-Popielski Gdynia Z. Nałkowskiej 52 Rys. nr : E-5 Skala

28 proj.: - szafa z przeł. sieć-agregat - szafa z układem automatyki BLC proj.: - YKY4x240 w rurze DVR110 - YKSYżo 19x1,5* w rurze DVR50 - bednarka oc. 25x4 proj. agregat 200kVA bud. 11 i serwer. w bud. 353 istn. zasil. bud. 11 proj. YKY5x16 w rurze DVR50 Bud. 353 Bud. 4 proj.: - YKYżo 5x16 w rurze DVR50 - YKSYżo 19x1,5* w rurze DVR50 proj.: - H07RN-F 5x6 450/750V w rurze DVR50 - YKSYżo 19x1,5* w rurze DVR50 proj.szafka przyłączeniowa agregatu proj. agregat 6kVA bud. 4 R-SUFO proj. agregat 6kVA bud. nr 5 R-OD proj.: - H07RN-F 5x6 450/750V w rurze DVR50 - YKSYżo 19x1,5* w rurze DVR50 proj.szafka przyłączeniowa agregatu istn. szafka wył. p.poż. proj.: - YKYżo 5x16 w rurze DVR50 - YKSYżo 19x1,5* w rurze DVR50 Bud. 5 Uwaga: ze względu na dużą ilość skrzyżowań z istniejącym uzbrojeniem terenu (istn. linie kablowe NN i SN oraz kolektory wodociągowe, kanalizacji sanitarnej i opadowej ) projektowane kable układać na całej długości w rurach osłonowych DVR ( Arota ). Tabele odległości zbliżeń i skrzyżowań kabli zamieszczono w części opisowej projektu. Wszystkie prace ziemne wykonywać ręcznie z zachowaniem szczególnej ostrożności. Zachować procedurę obowiązującą przy dopuszczaniu pracowników do prac w czynnych obiektach energetyki. Imię i nazwisko Podpis Nr upr. Data Firma Elektro-Popielski Gdynia Z. Nałkowskiej 52 Opracował mgr inż. Andrzej Popielski 88/Gd/01 Sprawdził inż. Edward Zaworski 1288/Gd/83 Temat projektu Zasilanie gwarantowane bud. nr 11 stołówki, serwerowni w bud. nr 353, rozdz. R-SUFO w bud. nr 4 oraz rozdzielnicy oficera dyżurnego R-OD w bud. nr 5 AMW w Gdyni w oparciu o agregaty prądotwórcze z SZR Nazwa rysunku Plan instalacji elektr. zewnętrznej zasilania gwarantowanego rozdzielnic elektr. w budynku nr 4, 5, 11 i 353. marzec 2014 Rys. nr : E-6 Skala 1:500
