Kształtowanie właściwości reologicznych świeżych zapraw i mieszanek betonowych z dodatkiem włókien polipropylenowych

Transkrypt

1 Badania zapraw i betonów z dodatkiem włókien polipropylenowych Kształtowanie właściwości reologicznych świeżych zapraw i mieszanek betonowych z dodatkiem włókien polipropylenowych Określono parametry reologiczne świeżych zapraw modyfikowanych włóknami polipropylenowymi (ZMWP) i mieszanek betonowych modyfikowanych włóknami polipropylenowymi (BMWP), granicę płynięcia g oraz lepkość plastyczną h. Zaprawy i mieszanki betonowe modyfikowane włóknami polipropylenowymi zachowują się zgodnie z modelem Binghama lub nieliniowym modelem Herschela-Bulkley'a. Parametry reologiczne określono wykorzystując dwa reometry - jeden przeznaczony do zapraw a drugi do mieszanek betonowych. W badaniu dokonano próby doświadczalnego zweryfikowania wpływu takich czynników jak współczynnik w/c, dawka superplastyfikatora (SP), udział objętościowy i długość włókien na właściwości reologiczne ZMWP i BMWP. W I etapie procedury badawczej dokonano identyfikacji reologicznej ZMWP i BMWP w oparciu o doświadczalne krzywe płynięcia oraz przyjęcie odpowiedni modeli i równań reologicznych. Bazując na analizie doświadczalnej czynników składu zbadano ich wpływ na reologię świeżych zapraw i mieszanek betonowych. Wstęp Tomasz Ponikiewski, Politechnika Śląska, Polska Wpływ dodatku włókien polipropylenowych na parametry reologiczne ZMWP i BMWP jest bardzo istotny, choć przedstawiają go nieliczne publikacje [1][2][3][4]. Dodanie włókien wpływa negatywnie na urabialność. Liczne przykłady badań po - święconych zastosowaniu włókien w mieszankach betonowych pokazują, że wyniki znormalizowanych badań są niedokładne i niejednoznaczne [5][6]. Beton modyfikowany włóknami (BMW) jest jednym z wielu betonów specjalnych, w przypadku których pomiar urabialności i proporcje składu mieszanki znacznie odbiegają od betonu zwykłego. Parametry włókien takie jak rodzaj, długość, kształt i ich zawartość w matrycy cementowej w znaczący sposób wpływają na urabialność, niezależnie od stosowanej metody pomiaru. Wpływ tych czynników nie został jeszcze wystarczająco zidentyfikowany i zbadany na modyfikowanych zaprawach i mieszankach betonowych. Świeże zaprawy modyfikowane włóknami mogą być postrzegane jako modele świeżych mieszanek BMW [7], jednak nie udowodniono, że wpływ parametrów włókien na właściwości reologiczne zapraw i mieszanek betonowych jest identyczny pod względem jakościowym. Skład mieszanki betonowej dobiera się w taki sposób, by spełnić wymagania dotyczące urabialności podczas procesu wznoszenia konstrukcji oraz wymagania dotyczące właściwości stwardniałego betonu. Urabialność świeżej mieszanki BMW jest tą właściwością, która determinuje jej homogeniczność i łatwość, z jaką można ją wyprodukować, ułożyć, zagęścić i poddać obróbce. Urabialność jest funkcją właściwości reologicznych mieszanki betonowej. Przy zastosowaniu mieszanek betonowych modyfikowanych włóknami zawsze pojawia się problem jednorodnego rozproszenia włókien w elemencie betonowym [9][1]. Na podstawie wcześniejszych badań udowodniono, że wymiary elementu wpływają na ukierunkowanie włókien w matrycy betonowej. Jeżeli głębokość danego elementu nie jest dużo większa od długości włókien, w większości przypadków układają się one poziomo. Brak regularności i zmiana ukierunkowania włókien podczas procesów technologicznych powoduje trudności wynikające z losowego rozproszenia włókien w matrycy betonowej. Wpływ losowego rozproszenia włókien na urabialność i parametry wytrzymałościowe zbadano dla zwykłych i samozagęszczalnych mieszanek betonowych. Metody i materiały Reometryczny test urabialności Głównym celem prezentowanych badań było określenie zachowania reologicznego ZMWP, które zbadano za pomocą reometru obrotowego - Viskomatu NT (rys. 1), oraz zachowania reologicznego BMWP, które zbadano za pomocą reometru obrotowego - ROD-1E (rys. 2). Reometry do badania zapraw i mieszanek betonowych zostały przez autorów specjalnie zmodernizowane do badań ZMW i BMW. Wyniki pomiaru otrzymane za pomocą tych reometrów mają wprawdzie inne wartości, ale współczynnik korelacji jest bardzo wysoki. Konieczne było jakościowe określenie właściwości reologicznych, czego dokonano w oparciu o reometryczny test urabialności (RTU) opisany w [8]. Test polega na: - doświadczalnym ustaleniu zależności między momentem obrotowym M odporności na ścinanie zaprawy a prędkością obrotową N wirnika obracającego się w zaprawie w oparciu o krzywą płynięcia zaprawy, - ponieważ świeża zaprawa i mieszanka betonowa zachowuje się jak ciało binghamowskie, to ich parametry reologiczne - granicę płynięcia i lepkość plastyczną - można obliczyć z przekształconego równania Binghama (równanie 1) za pomocą analizy regresji danych doświadczalnych dotyczących zależności M-N: M = g + N. h (1) gdzie: g = K 1 τ h = K 2 η pl K 1, K 2 stałe reometrów g (Nmm lub Nm) i h (Nmmin lub Nms) to parametry reologiczne, których wartości są proporcjonalne odpowiednio do granicy płynięcia τ i lepkości plastycznej η pl. Parametry reologiczne świeżych zapraw i mie szanek betonowych można zmierzyć poprzez zastosowanie określonej prędkości ścinania i pomiar naprężenia ścinającego. Ponieważ zachowanie reologiczne zapraw i mieszanek betonowych ma charakter nieliniowy, pomiary należy wykonać dla co najmniej dwóch, znacznie różniących się od siebie prędkości ścinania. W ramach opisywanych badań parametry reologiczne 36 ZBI Zakłady Betonowe International

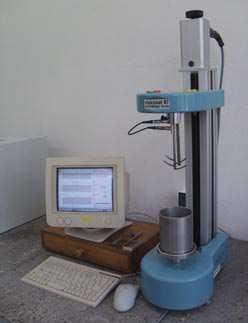

2 Dr inż. Tomasz Ponikiewski pracuje od 1997 r. w Katedrze Inżynierii Materiałów i Procesów Budowlanych Politechniki Śląskiej w Gliwicach. W 23 roku obronił pracę doktorską pod tytułem Wpływ wybranych rodzajów włókien na właściwości reologiczne mieszanek na spoiwach cementowych. Dr Ponikiewski prowadzi wykłady z następujących dziedzin: technologia betonu, technologia fibrobetonów, podstawy planowania metod konstrukcyjnych, systemy technologiczne w budownictwie. Jego zainteresowania badawcze skupiają się wokół technologii betonów zwykłych, wysokowartościowych i samozagęszczalnych, reologii zapraw cementowych oraz mieszanek betonowych zawierających dodatki i domieszki. Tomasz.Ponikiewski@polsl.pl 14 Rotation velocity, [1/min] Prędkość obrotowa [1/min] pomiar g i h czas [s] Time [s] mierzono za pomocą dwóch reometrów. Przykładowe krzywe płynięcia oraz uzyskane parametry reologiczne przedstawiono na rysunku 3. Procedura pomiaru i reometr obrotowy - Viskomat NT wykorzystany w badaniu zachowania reologicznego ZMWP. Reometr ROD-1E ma nowy cylinder pomiarowy (objętość 44 dm 3 ) na mieszankę betonową oraz zmodernizowaną sondę pomiarową

3 7 Rotation velocity [1/min] Prędkość obrotowa [1/min] Measurement pomiar g i h of g and h czas [s] Time [s] Procedura pomiaru i reometr obrotowy - ROD-1E wykorzystany w badaniu zachowania reologicznego BMWP M [Nmm] M [Nmm] 6 M [Nmm] M [Nmm] g=4.47; h=.66 r=.97 2 g=,45; h=7.47; n=.55 r=.92 a) prędkość [obr/min] Velocity [turn/min] b) prędkość [obr/min] Velocity [turn/min] Zachowanie reologiczne ZMWP, przykładowe krzywe płynięcia oraz uzyskane parametry reologiczne przy aproksymacji: a) modelem Binghama; b) modelem Herscheal-Bulkley a. (rys. 4). Reometr Viskomat NT posiada przemysłowy cylinder po miarowy (objętość,8 dm 3 ) na mieszankę betonową oraz przemysłową sondę pomiarową. Naczynia i sondy wykorzystanych reometrów mają ten sam kształt, natomiast ich wymiary odnoszą się do siebie w skali 5:1 (ROD-1E dla mieszanek betonowych: Viskomat NT dla zapraw). Materiały i metody Wszystkie przedstawione w niniejszym artykule wartości granicy płynięcia i lepkości plastycznej to wartości średnie z pomiaru trzech próbek. Temperatura zarobów w trakcie pomiarów wynosiła 2±2 C. Do produkcji próbek wykorzystano cement portlandzki odporny na siarczany, tak zwany cement drogowy, CEM I MSR 42,5. Zaprawy i mieszanki betonowe były modyfikowane ze względu na zmienny w badaniach współczynnik w/c, zawartość superplastyfikatora, udział objętościowy i długość włókien (tabela 1). Do produkcji ZMWP wykorzystano piasek normowy zgodnie z PN EN 196:1996 CEN (maks. średnica ziaren 2 mm). Skład wszystkich badanych zapraw opierał się na znormalizowanych składach zapraw zgodnie z PN EN 196:1996 (piasek:cement 3:1 licząc masowo). Plan szczegółowy badań przedstawiono w tabeli 2. Skład mieszanek BMWP przedstawiono w tabeli 3. Omówienie wyników Reometr ROD-1E; a) cylinder pomiarowy z nową sondą pomiarową; b) cylinder pomiarowy wypełniony BMWP podczas procedury pomiarowej. Specyficzną metodą pomiaru jest analiza statystyczna w oparciu o metodę kwadratów grecko-łacińskich. W trakcie zaledwie 9 pomiarów z dwoma powtórzeniami analizie poddano 4 czynniki na 3 poziomach. 38 ZBI Zakłady Betonowe International

4 Właściwości włókien polipropylenowych. Kształt Gęstość Moduł- Długości- Oznaczenie włókien pozorna sprężystości włókien włókien (kg/m 3 ) (GPa) (mm) Scalone fibrylowane pasma włókien 9 4 6, 12, 19 [H6/H12/H19] Plan badań. Etap Główny cel etapu Zmienne I Wpływ włókien 1. Współczynnik w/c: polipropylenowych,47;,5;,53 na parametry 2. Dawka superplastyfikatora: reologiczne ZMWP 1; 1,5; 2, % masy cementu 3. Udział objętościowy włókien:,1;,2;,3 % 4. Długości włókien: 3; 6; 12 mm II Wpływ włókien 1. Współczynnik w/c: polipropylenowych,45;,465;,48 na parametry 2. Dawka superplastyfikatora: reologiczne BMW,5; 1,; 1,5 % masy cementu 3. Udział objętościowy włókien:,1;,2;,3 % 4. Długości włókien: 3; 6; 12 mm Włoski projekt, niemiecka technologia Oznacza to, że każdy uzyskany wynik uwzględnia wpływ takich czynników jak: współczynnik w/c, dawka superplastyfikatora (SP), udział objętościowy i długość włókien na właściwości reologiczne ZMWP i BMWP. Wreszcie, określono parametry reologiczne ZMWP i BMWP przy aproksymacji modelem Binghama. Nieliniowy model Herschela-Bulkley a był z fizycznego punktu wi dzenia niejednoznaczny (wartości poniżej zera dla granicy płynięcia g) w badanym przedziale wpływu zmian parametrów włókien i matrycy betonowej. Analiza wariancji pokazuje, że współczynnik w/c ma większy wpływ na wartość granicy płynięcia g niż inne czynniki, natomiast dawka SP ma największy wpływ na lepkość plastyczną h badanych BMWP. Na podstawie analizy statystycznej uzyskanych wyników dotyczących wpływu parametrów włókien stwierdzono, że tylko współczynnik w/c i dawka SP mają istotny wpływ na wartość granicy płynięcia g badanych ZMWP w rozpatrywanym przedziale wpływu zmian parametrów włókien i innych czynników. Ponadto stwierdzono, że współczynnik w/c i długości włókien mają znaczący wpływ na lepkość plastyczną h badanych ZMWP. Analiza wariancji pokazuje, że współczynnik w/c ma największy spośród innych czynników wpływ na wartość granicy płynięcia g badanych BMWP, natomiast dawka SP ma największy wpływ na lepkość plastyczną h badanych BMWP. Wpływ dawki superplastyfikatora i współczynnika w/c, przy założeniu największej istotności (w G-LSA) wpływu, na zmianę wartości granicy płynięcia g ZMWP i BMWP przedstawiono na rysunku 5. Na podstawie analizy statystycznej i wykresów na rysunku 6 stwierdzono, że dawka superplastyfikatora (SP) i współczynnik w/c, przy założeniu największej istotności (w G-LSA), mają wpływ na zmiany ZBI Zakłady Betonowe International GDZIE TYLKO CHCESZ Nowa seria pomp grupy IMER rezultat połączenia włoskiego projektu z niemiecką technologią Le Officine Riunite - Udine S.p.A. Concrete Machinery Divisione - Via Santa Caterina, Basaldella di Campoformido (UD) Tel Fax Sfotografuj kod QR swoim telefonem komórkowym, aby połączyć się ze stroną internetową m.pomp-up.com, a odkryjesz nową gamę pomp Grupy IMER

5 Skład badanej mieszanki betonowej modyfikowanej włóknami polipropylenowymi. Lp. cement SP woda włókna kruszywo [kg/m 3 ] [kg/m 3 ] [kg/m 3 ] [kg/m 3 ] w/c [kg/m 3 ] -2 mm 2-8 mm 1 397,1 5,95 184,7,465,91 67, 15, ,1 5,95 19,1,48 1,69 67, 15, ,1 1,99 178,7,45,91 67, 15, ,1 5,95 178,7,45 2,73 67, 15, ,1 1,99 19,6,48 2,73 67, 15, ,1 3,97 19,6,48,91 67, 15, ,1 3,97 178,7,45 1,81 67, 15, ,1 3,97 184,7,465 2,73 67, 15, ,1 1,99 184,7,465 1,81 67, 15,7 lepkości plastycznej h dla ZMWP i BMWP. Wzrost dawki SP i współczynnika w/c przyczynia się do zmniejszenia lepkości pla stycznej h ZMWP. Zaobserwowano również wpływ innych zmiennych na lepkość plastyczną h BMWP. Wpływ udziału objętościowego włókien i współczynnika w/c, przy założeniu największej istotności, na zmianę wartości granicy płynięcia g ZMWP i BMWP przedstawiono na rysunku 7. Wpływ długości włókien i współczynnika w/c, przy założeniu największej istotności wpływu, na zmianę war tości lepkości plastycznej h ZMWP i BMWP przedstawiono na rysunku 8. Wnioski Pokazano, że dodatek fibrylowanych włókien polipropylenowych w świeżej zaprawie i mieszance betonowej wpływa na reo - logię tych kompozytów. Modyfikowana świeża zaprawa z dodatkiem włókien polipropylenowych nie może być postrzegana jako model świeżej mieszanki betonowej z tymi samymi włóknami polipropylenowymi. Udowodniono, że wpływ właściwości włókien na parametry reologiczne zapraw i mieszanek betonowych nie jest taki sam. Analiza kwadratów grecko-łacińskich wa - riancji uzyskanych parametrów reologicznych dla ZMWP pokazała, że długości włókien mają istotny wpływ na lepkość plastyczną h rozpatrywanych ZMWP w badanym przedziale wpływu zmian parametrów włókien i matrycy betonowej. Natomiast ana liza kwadratów grecko-łacińskich wa - ria ncji uzyskanych parametrów reologicznych dla BMWP pokazała, że w badanym przedziale wpływu zmian parametrów włókien i matrycy betonowej udział objętościowy włókien ma większy wpływ na wartość granicy płynięcia g i lepkość plastyczną h rozpatrywanych BMWP niż długość włókien. Wartość granicy płynięcia g i lepkość plastyczna h badanych ZMWP i BMWP w znacznym stopniu zależą od właściwości reologicznych matrycy cementowej. Wpływ długości i udziału objętościowego włókien na parametry reologiczne badanych ZMWP jest większy niż na parametry reologiczne badanych BMWP. Ekspert w smarowaniu viskomat NT Szybka i prosta ocena skuteczności domieszek? Jaki cement będzie kompatybilny z wybranym plastyfikatorem? Dzięki prostym pomiarom urządzeniem Viskomat NT uzyskasz szybką odpowiedź na te pytania. Schleibinger Geräte Teubert u. Greim GmbH Gewerbestraße 4, Buchbach, Niemcy Tel.: , Fax: info@schleibinger.com, simalube automatyczna smarownica jednopunktowa Zmniejsza koszty utrzymania Unikalna technologia Aplikacja przyjazna dla smart lubrication simatec ag 4 ZBI Zakłady Betonowe International

6 3 granica płynięcia Yield value g g [Nmm] 2 1 3, , , , , ,32 5, , ,78 SF-Kooperation The international association of leading concrete stone producers 1 1,5 Dosage of SP [%] dawka SP [%] 2,5 3,5, , , ,52 granica Yield płynięcia value g [Nm] ,75 1, , , , ,38,5 1,48,465,45 dawka SP [%] Dosage of SP [%] 1,5 Wpływ dawki superplastyfikatora (SP) i współczynnika w/c, przy założeniu największej istotności wpływu, na zmianę wartości granicy płynięcia g; a) dla ZMWP; b) dla BMWP. lepkość Plastic plastyczna viscosity h h [Nmmmin] 1,,8,6,4,2, 1, , ,58 1,5 dawka SP [%] Dosage of SP [%], , ,63, ,55, ,5 3,5,4 7 W/C w/c OVER 3 YEARS OF ACCUMULATED EXPERTISE SF-Kooperation is an international organisation for leading manufacturers of building materials and concrete products. Founded over 3 years ago, SF-Kooperation originally brought together the manufacturers which were then licensed to market the 1956 S-shaped concrete paver. Today, the name SF-Kooperation stands for experience, product development activities, and the service and support in all matters relating to concrete products. lepkość plastyczna Plastic viscosity h [Nms] h [Nms] 1,,8,6,4,2,,2,5,1, , ,18 1 dawka SP [%] Dosage of SP [%], ,29, Wpływ dawki superplastyfikatora (SP) i współczynnika w/c na zmianę lepkości plastycznej h; a) dla ZMWP; b) dla BMWP.,19 1,5,45,465,48 SF-Kooperation shareholders are manufacturing SF-Kooperation products in over 1 plants across the globe and successfully marketing them worldwide. If you are interested in becoming a partner in this international network, please contact us for further information. Tel.: +49() Fax: +49() info@sf.kooperation.de Postal address: SF-Kooperation GmbH Postfach D-2873 BREMEN / GERMANY ZBI Zakłady Betonowe International

7 25, granica plastyczności Yield value g g [Nmm] , ,32 8, , , , ,78 5, , ,47 granica plastyczności Yield value g [Nm] 2 1 1, , ,38 21, ,52 15,75 14, , ,45,1,2 udział objętościowy włókien [%] Vol. fracton of fibres [%],3,53,5 W/C w/c,1,2 udział objętościowy włókien [%] Vol. fraction of fibres [%],3,48,465 Wpływ udziału objętościowego włókien i współczynnika w/c na zmianę wartości granicy płynięcia g; a) dla ZMWP; b) dla BMWP.,98 1, 1, lepkość plastyczna Plastic viscosity h [Nmmmin] h [Nmmmin],8,6,4,2,,58,51 6 długość włókien [mm] 12 Fibres length [mm],46,53,55 19,63,44,55,53,5,47 lepkość plastyczna Plastic viscosity h [Nms] h [Nms],8,6,4,2,,23,13,29,18, długość włókien [mm] Fibres length [mm],12,21,1,19 19,45,465,48 Wpływ długości włókien i współczynnika w/c na zmianę lepkości plastycznej h; a) dla ZMWP; b) dla BMWP. Archiwum online dostępne bezpłatnie dla wszystkich prenumeratorów: 42 ZBI Zakłady Betonowe International

8 Podziękowania TECHNOLOGIA BETONU Autorzy dziękują za wsparcie finansowe udzielone przez Komitet Badań Naukowych (KBN) w ramach grantu badawczego 8 T7E M N Bibliografia 1. Szwabowski, J., Ponikiewski, T., Rheological properties of fresh concrete with polypropylene fibres, 3rd International Conference: Concrete&Concrete Structures, (Žilina, Slowakische Republik, ), Ponikiewski, T., Szwabowski, J., Rheological properties of fresh fibre-concrete with application in highway engineering, TRANSCOM 23, 5th European Conference of young research and science workers in transport and telecommunications, (Žilina, Slowakische Republik, ) 3. Ponikiewski T, Szwabowski J., Workability measurements for Fibre-Reinforced Concrete using the rheological test, 11th International Scientific Conference, (University of Žilina, Žilina, Slowakische Republik), Ponikiewski, T., Szwabowski, J., The influence of selected composition factors on the rheological properties of fibre reinforced fresh mortar, in: Proc. Int. Symp. Brittle Matrix Composites 7, A. M. Brandt, V. C. Li, I. H. Marshall, Warschau, , Johnston, C. D., Comparative measures of workability of fibre-reinforced concrete using slump, Ve-Be and inverted cone tests, in Special Conretes: Workability and Mixing, (herausgegeben von J. M. Bartos, E & FN Spon., 1993) ACI Manual of Concrete Practice, Teil 2: Construction Practices and Inspection Pavements, (American Concrete Institute, 21) 7. Gołaszewski, J., Szwabowski, J., Influence of cement and superplasticiser on rheological properties of mortars, in: Proc. Int. Symp. Brittle Matrix Composites 7, A. M. Brandt, V. C. Li, I. H. Marshall, Warschau, , Szwabowski, J., Reologia mieszanek na spoiwach cementowych, (Politechnika Śląska, Gliwice, 1999). 9. Brandt, A. M, Cement-based Composites: Materials, Mechanical Properties and Performance, E & FN Spon, London 1995, pp Kasperkiewicz J., O strukturze wewnętrznej i procesie powstawania rys w kompozytach betonopodobnych, Instytut Podstawowych Problemów Techniki, Czasopisma Polskiej Akademii Nauk, tom 39, str. 239, Warszawa WIĘCEJ INFORMACJI Politechnika Śląska Katedra Inżynierii Materiałów i Procesów Budowlanych Akademicka Gliwice, Polska Tomasz.Ponikiewski@polsl.pl ZBI Zakłady Betonowe International LOOKING TO THE FUTURE Modular process controls Automated control systems Completely integrated moisture measurement in mixer and sand silos Experience in special concrete types (SCC) Moisture measurement in concrete and sand Bikotronic Industrie-Elektronik GmbH Im Hohen Acker Deidesheim - Germany Phone: Fax: info@bikotronic.de - PAVERS - PRECAST PARTS - PIPES - DRY MORTAR - GRAVEL - SAND CONDITIONING - READY-MIX CONCRETE

9 Metromont Corporation, Bartow, FL 3383, USA Nowy węzeł betoniarski produkujący mieszanki konstrukcyjne i architektoniczne na Florydzie wyznacza nowe standardy wydajności Od Panteonu wzniesionego w 126 r. n.e. aż po nowy stadion baseballowy Marlins w Miami z 21 r. beton stał się integralną częścią świata, w którym żyjemy. Pomimo tego, że betonowe konstrukcje wznoszone są od stuleci, większość najważniejszych udoskonaleń w technologii produkcji i sprężania betonu miało miejsce w ciągu ostatnich 5 lat. Historia jednego z liderów w przemyśle prefabrykacji betonowej w Stanach Zjednoczonych firmy Metromont Corporations zaczęła się w 1925 r., gdy przedsiębiorstwu zlecono budowę drogi w czasach, w których jeszcze znaczącą rolę w transporcie towarów odgrywały muły. W 1959 r. firma po raz pierwszy wprowadziła technologię sprężania w Greenville w Południowej Karolinie. Obecnie firma Metromont posiada sześć zakładów produkujących sprężone prefabrykaty betonowe w całych południowo-wschodnich Stanach Zjedoczonych. Przez ponad 51 lat firma Metromont znacznie się rozrosła stając się producentem niemalże wszystkich rodzajów prefabrykatów betonowych począwszy od architektonicznych płyt fasadowych dla wielokondygnacyjnych biurowców po elementy do budowy centrów danych, więzień, stadionów, mieszkań własnościowych, budynków o najróżniejszym przeznaczeniu, w tym szkół oraz ponad 7 garaży nadziemnych. Wraz z rozwojem przedsiębiorstwa pojawiała się potrzeba udoskonalania technologii, wydajności i niezawodności operacji wykonywanych w zakładach. Dostawca węzłów betoniarskich, firma Jamieson Equipment Company z siedzibą w Buford (Georgia), wyposażyła firmę Metromont w cztery z pięciu ostatnich węzłów betoniarskich i wykonała dla firmy szereg modernizacji posiadanych przez nią betoniarek. Dla zakładu firmy Metromont na Florydzie firma Jamieson Equipment Company miała zaprojektować węzeł betoniarski według zupełnie nowej koncepcji. Rick Pennell, prezes Metromont Corporation, planował wybudowanie ultranowoczesnego zakładu prefabrykacji na Florydzie, w którym odbywałaby się produkcja betonowych elementów konstrukcyjnych i architektonicznych z niespotykaną jak na Stany Zjednoczone wydajnością. Poszukiwał rozwiązania, które zapewniłoby duże możliwości produkcyjne w oparciu o najnowocześniejszą technologię. Ponadto za s - trzegł możliwość rozbudowania zakładu w przyszłości. Dwa węzły betoniarskie w jednym wieżowy do produkcji mieszanki konstrukcyjnej i horyzontalny do produkcji mieszanki architektonicznej. Na dostawcę urządzeń produkcyjnych wy - brano firmę Marcantonini Concrete Technology z siedzibą w Perugii we Włoszech (w USA reprezentowana przez oddział pod nazwą MCT Supply, Inc.), gdyż spełniała wszystkie wymagania postawione przez firmę Metromont. Na etapie projektowania odwiedzono szereg zakładów prefabrykacji betonowej. Dopiero po tych wycieczkach technicznych można było zrealizować wizję zakładu na Florydzie. Podczas projektowania dział inżynierski firmy MCT przesyłał rysunki techniczne na prywatny serwer FTP, aby inżynierowie firmy Metromont mogli wprowadzać niezbędne zmiany i zatwierdzać projekty. W projekcie przewidziano połączenie dwóch węzłów betoniarskich w jednym (węzła produkującego beton konstrukcyjny i węzła produkującego beton architektoniczny) poprzez zintegrowany system Bardzo szybkie wózki szynowe są niezbędne do dostarczania mieszanek betonowych dla całego zakładu. Firma MCT zaprojektowała i wybudowała pierwsze wózki szynowe o pojemności 4 m 3, które mogą poruszać się z prędkością do 24 m/min. 44 ZBI Zakłady Betonowe International

10 Wszystko stko czego potrzebujesz... Wózki szynowe dostarczają mieszankę betonową do zasobnika rozścielacza, który zaprojektowano w tej samej pojemności, wynoszącej 4 m 3. Marcantonini: Twój as w Hydrauliczna klapa wysypowa rozścielacza umożliwia zarówno precyzyjne podawanie mieszanki betonowej dla płyt architektonicznych jak i masowy zrzut mieszanki w przypadku produkcji dużych prefabrykatów konstrukcyjnych. Marcantonini S.r.l. Tel Fax ZBI Zakłady Betonowe International 1 211
