Czujnik ciśnienia (VERSA PRO) Building Technologies Division

Wielkość: px
Rozpocząć pokaz od strony:

Download "Czujnik ciśnienia (VERSA PRO) Building Technologies Division"

Transkrypt

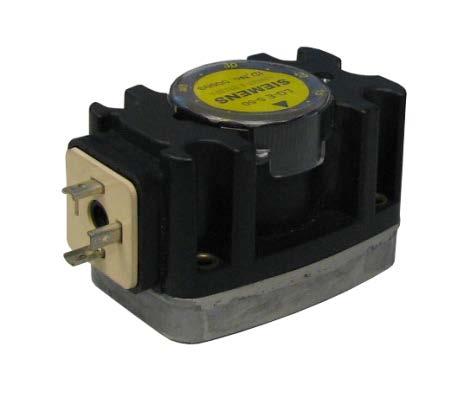

1 7 221 Czujnik ciśnienia QPLx5 (VERSA PRO) Czujnik ciśnienia służy do monitorowania ciśnienia gazu lub powietrza. W przypadku spadku ciśnienia poniżej ustawionej wartości minimalnej lub wzrostu ciśnienia powyżej ustawionej wartości maksymalnej następuje rozłączenie lub przełączenie podłączonego obwodu. QPLx5 i niniejsza karta danych są przeznaczone dla producentów z rynku pierwotnego (OEM), stosujących QPLx5 w swoich produktach! Zastosowanie Do monitorowania ciśnienia powietrza lub ciśnienia gazu w armaturze gazowej urządzeń spalających paliwa gazowe (palników gazowych) QPLx5 może być stosowany jako czujnik ciśnienia minimalnego lub czujnik ciśnienia maksymalnego Ustawiany zakres ciśnienia pracy do 50 kpa Przeznaczony do ciągłego ciśnienia roboczego do 69 kpa Przeznaczony do gazów z grupy 1, 2, 3 i innych neutralnych mediów gazowych

2 Ostrzeżenia Dla uniknięcia uszczerbku na zdrowiu i życiu osób, szkód rzeczowych oraz szkód środowiskowych należy przestrzegać poniższych ostrzeżeń! Działania niedozwolone: Otwieranie czujnika ciśnienia, manipulacje lub modyfikacje! Wszystkie czynności (montaż, instalacja, serwis itd.) muszą być wykonywane przez specjalistyczny personel o odpowiednich kwalifikacjach Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach Zabezpieczyć ją przed przypadkowym włączeniem i sprawdzić brak napięcia. W przypadku niewyłączenia instalacji istnieje niebezpieczeństwo porażenia prądem elektrycznym Po upadku lub uderzeniu urządzenia te nie mogą być już uruchamiane, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych z zewnątrz uszkodzeń Czujnika ciśnienia nie używać w otoczeniu łatwopalnym lub wybuchowym, ponieważ istniałoby niebezpieczeństwo pożaru lub wybuchu Wskazówki w zakresie projektowania Ustawienie punktu przełączania W celu ustawienia punktu przełączania zdjąć osłonę. Aby zwiększyć ciśnienie, pokrętło ze skalą zakresu przekręcić w prawo. Aby zmniejszyć ciśnienie, pokrętło przekręcić w lewo (patrz skala w rozdziale Rysunek z wymiarami). Założyć i zabezpieczyć osłonę w celu ochrony przed przestawieniem zaworu przez osoby nieupoważnione. Uwaga, bardzo ważne! Punkt przełączania należy sprawdzić w aplikacji w stosunku do rzeczywistego występującego spodziewanego ciśnienia przełączania. W razie potrzeby wyregulować. Należy przy tym uwzględnić kierunek wzrostu/spadku ciśnienia. 2/10

3 Wskazówki dotyczące montażu Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa Skontrolować szczelność połączeń rur W celu uniknięcia zablokowania przyłącza ciśnieniowego w instalacji należy zapewnić odpowiednie środki zapobiegawcze Przykład: Montaż sitka dokładnego lub filtra Czujnik ciśnienia można montować w poziomie lub w pionie, lecz nie do góry nogami (skala nie może być skierowana w dół) W zależności od typu czujnik ciśnienia można montować z użyciem gwintu ¼ lub o-ringu Króciec pomiarowy w QPLx5 można otworzyć kluczem imbusowym 2,5 mm Należy przestrzegać również instrukcji montażu: (M7221) Montaż na złączce gwintowanej ISO ¼ QPL25 Montaż z użyciem o-ringu QPL15 Punkt pomiarowy ciśnienia gazu Strona montażu ( opcjonalnie) 7221z05pl/0317 O-ring i śruby samoformujące znajdują się w komplecie. Normy i certyfikaty Zastosowane dyrektywy: Dyrektywa w sprawie urządzeń spalających paliwa gazowe 2009/142/WE Zgodność z przepisami zastosowanych dyrektyw jest wykazana poprzez spełnienie następujących norm/przepisów: Czujniki ciśnienia do palników gazowych i urządzeń DIN EN 1854 spalających gaz (CE 0085 BR 0021) Urządzenia zabezpieczające i sterujące do palników DIN EN gazowych i urządzeń spalających paliwa gazowe Wymagania ogólne Obowiązujące wydanie norm jest podane w deklaracji zgodności! Zgodność EAC (zgodność euroazjatycka) ISO 9001:2008 ISO 14001:2004 OHSAS 18001:2007 Chińska dyrektywa RoHS Tabela substancji niebezpiecznych: 3/10 CC1N7221

4 Trwałość Trwałość znamionowa* czujnika ciśnienia wynosi cykli uruchomienia palnika przy stosowaniu gazów wg EN 437 (lub specyfikacji G260), co przy zwyczajnej pracy ogrzewania odpowiada ok. 10 latom użytkowania (od daty produkcji podanej na tabliczce znamionowej). Podstawę stanowią testy ciągłe określone w normie EN Wykaz warunków opublikowało Europejskie Stowarzyszenie Producentów Urządzeń Regulacyjnych Afecor (European Control Manufacturers Association) ( Trwałość znamionowa odnosi się do użytkowania czujnika ciśnienia zgodnie z warunkami określonymi w karcie danych. Po osiągnięciu trwałości znamionowej wyrażonej w liczbie cykli palnika lub okresie użytkowania czujnik ciśnienia powinien zostać wymieniony przez autoryzowany personel. * Trwałość znamionowa nie jest okresem gwarancji podanym w warunkach dostawy. Wskazówki dotyczące utylizacji Urządzenie zawiera elementy elektryczne i elektroniczne, dlatego nie wolno wyrzucać go do zwyczajnego pojemnika na śmieci. Należy bezwzględnie przestrzegać obowiązujących przepisów miejscowych. Wykonanie Obudowa z wytrzymałego tworzywa sztucznego z podstawą z ciśnieniowego odlewu aluminium Ustawiany punkt przełączania Automatyczne resetowanie Czujnik ciśnienia jest fabrycznie kalibrowany i poddawany próbie ciśnieniowej. Punkt przełączania (wartość zadaną) czujnika ciśnienia ustawia się za pomocą znajdującego się pod osłoną pokrętła regulacyjnego ze skalą. 4/10

5 Zestawienie typów W zamówieniu należy podawać dokładne oznaczenie typu, patrz Zestawienie typów. Czujniki ciśnienia z automatycznym resetowaniem: Zakres ciśnienia Przyłącze ¼ Przyłącze z o-ringiem Typ Nr artykułu Typ Nr artykułu 0,07 0,3 kpa QPL BPZ:QPL ,2 1 kpa QPL BPZ:QPL ,5 5 kpa QPL BPZ:QPL QPL BPZ:QPL ,5 15 kpa QPL BPZ:QPL QPL BPZ:QPL kpa QPL BPZ:QPL QPL BPZ:QPL Akcesoria Do zamówienia osobno: Wtyczka połączeniowa Wtyczka wg DIN EN A - 4, mm / maks. 1,5 mm² AGA65 Nr artykułu: BPZ:AGA65 5/10 CC1N7221

6 Dane techniczne Ogólne dane urządzenia Napięcie łączeniowe AC skuteczne maks. 280 V DC V Prąd łączeniowy AC skuteczny maks. 6 A przy cosϕ 1 AC skuteczny maks. 2 A przy cosϕ 0,6 AC skuteczny min. 20 ma (na zamówienie) DC maks. 1 A DC min. 20 ma Ustawiany zakres ciśnienia pracy 50 kpa (różne zakresy, patrz Zestawienie typów) Ciśnienie robocze ciągłe Maks. 69 kpa Ciężar QPLx5 Ok. 120 g AGA65 Ok. 36 g Położenie montażowe W poziomie lub pionie, lecz nie do góry nogami Klasa ochronności II wg VDE 0631 Stopień ochrony IP54 Odchyłka ciśnienia przełączania ±15 %, w odniesieniu do wartości zadanej (skala) (pionowa pozycja membrany) Grupa gazów I, II, III Histereza typowa: Zakres ciśnienia (kpa) Różnica przełączania (kpa) 0,07 0,3 0,07 0,2 1 0,1 0,5 5 0,25 0,5 15 0, Warunki otoczenia Składowanie DIN EN Warunki klimatyczne Klasa 1K3 Warunki mechaniczne Klasa 1M2 Zakres temperatur C Wilgotność <95% wilg. wzgl. Transport DIN EN Warunki klimatyczne Klasa 2K2 Warunki mechaniczne Klasa 2M2 Zakres temperatur C Wilgotność <95% wilg. wzgl. Praca DIN EN Warunki klimatyczne Klasa 3K5 Warunki mechaniczne Klasa 3M2 Zakres temperatur C Wilgotność <95% wilg. wzgl. Wysokość ustawienia Maks m n.p.m. Uwaga! Nie wolno dopuścić do zroszenia, oblodzenia i dostania się wody! 6/10

7 Schemat podłączenia Funkcja jako Czujnik ciśnienia minimalnego Gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC. Czujnik ciśnienia maksymalnego Gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO. COM 3 P 2 NO NC d01/1005 COM 3 P 2 NO NC d01/1005 Podłączenie wtyczką AGA65 wg DIN Przykłady podłączenia QPLx5 na VGD20.xx11 QPLx5 na VGD40 7/10 CC1N7221

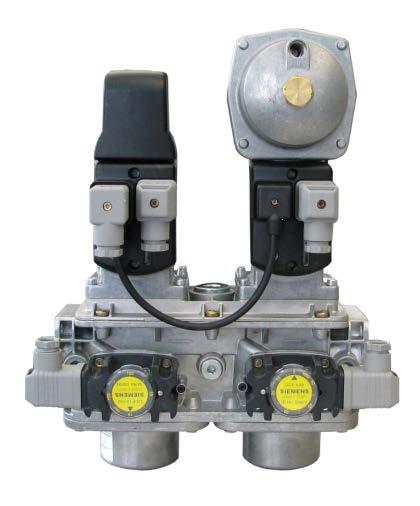

8 Sposoby montażu (przykład) QPL15 z o-ringiem na VGD20.xx z38/0915 QPL25 ze złączką Rp1/4" na VGD20.xx11 AGF10... Złączka podwójna 1/8"...1/4" 7631z43pl/0915 8/10

9 Sposoby montażu (przykład) QPL15 i QPL25 na VGD40 pi po QPL25... Konieczna złączka podwójna 1 QPL z40pl/0115 p m (p vps) QPL15... pi QPL /10 CC1N7221

10 Rysunki z wymiarami Wymiary w mm QPLx5 Osłona zabezpieczająca pokrętła regulacji Śruba zabezpieczająca Punkt pomiarowy ciśnienia gazu 47,63 Wejścia gazu ( od spodu) do wyboru 95,25 NO Wejścia gazu ( z boku i od spodu) COM do wyboru Punkt pomiarowy ciśnienia gazu 7221m05pl/ ,8 NC Zestyki przełączające 1/4" Strona montażu ( opcjonalnie) Uwaga! Wymiary mają charakter orientacyjny. 10/ Siemens AG, Berliner Ring 23, D Rastatt Zastrzega się prawo do wprowadzania zmian!
