Karta Produktu ConcreAte Interior ver. 1.5 PL

Transkrypt

1 Karta Produktu ConcreAte Interior ver. 1.5 PL

2 1. Spis treści 1. Wprowadzenie 1. Wprowadzenie Beton architektoniczny 1.0. Produkt concreate. Właściwości.01. Właściwości fizyczne Skład.01.. Kolorystyka.01.. Grubość.01.. Faktura Format Kalibracja Wyniki badań.0. Aprobaty i atesty.0. Impregnacja.0. Obróbka i czyszczenie.05. Kontrola procesu produkcji.06. Transport.07. Przechowywanie. System montażu M1 Interior. System montażu M 5. System montażu Flexi Beton architektoniczny Beton to jeden z najbardziej powszechnych i ekonomicznych materiałów stosowanych we współczesnym budownictwie. Podstawowe właściwości charakteryzujące beton to wysoka wytrzymałość i doskonała urabialność. Możliwe jest stworzenie płyt betonowych o dowolnej kolorystyce, gładkości i teksturze powierzchni. Mieszanka betonowa to mieszanina spoiwa (cement), kruszywa, wody i ewentualnych dodatków i domieszek. Dodatki i domieszki poprawiają właściwości mieszanek betonowych i betonów zwiększając urabialność, mrozoodporność czy wodoszczelność lub opóźniając proces wiązania. Dzięki konstrukcjom takich twórców jak Perrot, Le Corbusier, Skarpa, Ando, Kahn czy Hadid, po latach wytrwałej pracy architektów, wykonawców i dostawców, beton zaczął być uważany za równorzędny innym materiałom dekoracyjnym, również w Polsce. W ostatnich latach pojmuje się już beton nie tylko przez negatywne skojarzenie z wyrażeniem betonowe osiedla, ale też przez pozytywne pojęcie beton dekoracyjny Produkt concreate Płyty concreate interior wzmocnione włóknem polipropylenowym to gotowe prefabrykowane elementy stosowane w obiektach mieszkalnych oraz w obiektach użyteczności publicznej jako okładzina ścian wewnętrznych, fasad oraz elewacji. Koniecznym warunkiem prawidłowego użytkowania płyt jest ich impregnacja środkiem głęboko penetrującym dostępnym w ofercie firmy concreate. Płyty concreate to materiał surowy, którego ewentualne niedociągnięcia nie są wadą produktu. Możliwe są różnice w ilości i wielkości otworów oraz rozbieżności kolorystyczne i wahania wielkościowe, co jest charakterystyczne dla materiałów produkowanych z betonu architektonicznego.

3 . Właściwości. Właściwości.01. Właściwości fizyczne Skład Kruszywa frakcji 0,- mm, cement portlandzki wieloskładnikowy wytrzymałość R,5 oraz 5,5N, włókna polipropylenowe, plastyfikatory. Beton z którego wykonana jest płyta fibro-betonowa powinien spełniać wymogi betonu klasy C0/7 wg PN -EN 06-1:00 ( B7 wg PN-88/B-0650).01.. Kolorystyka Płyty betonowe concreate są dostępne w czterech podstawowych kolorach: białym (kolor Pure), trzech odcieniach szarości: Common, Ash, Sable oraz w innych odcieniach pod indywidualne zamówienie. W wyniku właściwości surowców w tym m. in. barwy własnej cementu w różnych partiach produkcyjnych mogą powstać wahania odcienia zabarwienia. Dla wyeliminowania ewentualnych rozbieżności kolorystycznych, zalecane jest zamawianie całej ilości zamiast składania zamówień częściowych jak również zamówienie płyt zapasowych przy pierwszej dostawie Grubość Prefabrykowana płyta o gr. 0 mm Faktura Zgłoszona do Urzędu Harmonizacji Rynku Wewnętrznego (OHIM) faktura płyt betonowych concreate to raki oraz perforacje charakterystyczne dla betonu architektonicznego Format Płyty betonowe concreate dostępne w formatach 1197 x 597 mm, 19 x 597mm oraz 597 x 597 mm oraz pod indywidualne zamówienie Kalibracja Różnice w wielkościach mogą wahać się do ±,0/,5 mm. Płaskość/wybrzuszenie dla długości do 1197 mm to max.,00 mm Wyniki badań Świadectwo badania nr SWM/1/0/011 wydane dn przez Małopolskie Laboratorium Materiałów Budowlanych Profibet wskazuje następujące uśrednione wyniki: Mrozoodporność Po badaniu próbki na powierzchni nie wykazały widocznych ubytków, złuszczeń, rys. Beton spełnia wymagania normy PN-EN 1198:005. Wyniki dla próbki o powierzchni 500 mm² Ścieralność Klasa odporności na ścieranie, oznaczenie I, Badane próbki spełniają wymagania normy PN-EN 19:005 Wyniki dla próbki o wym. 100 x 600 x 18 mm Ciężar wyrobów Próbki reprezentują beton o średnim ciężarze właściwym kg. Wyniki dla próbki o wym x 1000 x 18mm. Badane próbek wg PN-EN 169:005 Dopuszcza się wachania w ciężarze płyt ±%w zależności od napowietrzania mieszanki z jakiej płyty zostały wykonane Wytrzymałość na zginanie Klasa wytrzymałości na zginanie-, oznaczenie U.Wyniki dla próbki o wym. 100 x 600 x 18 mm. Badania próbki spełniają wymagania normy PN-EN 19:005 dla najwyższej klasy wytrzymałościowej Nasiąkliwość Badania próbki reprezentują beton o nasiąkliwości 5,%. Wyniki dla próbki o wym. 50 x 50 x 18mm. Badane próbek wg PN-EN 169: Niepalność Płyty concreate ze względu na skład surowcowy są materiałem niepalnym.0. Aprobaty i atesty Płyty betonowe concreate objęte są atestem higienicznym Państwowego Zakładu Higieny. Płyty posiadają dwa wspólnotowe wzory przemysło- we OHIM, obejmujące płyty porowate wykonane z betonu architektonicznego (nr i nr )..0. Impregnacja Koniecznym warunkiem prawidłowego użytkowania płyt jest ich impregnacja środkiem głęboko penetrującym dostępnym w ofercie firmy concreate. (impregnat zmniejsza absorpcję wody zamykając pory kapilarne betonu). Podłoże do impregnacji musi być czyste, suche i wolne od wszelkich materiałów utrudniających wiązanie. Przed rozpoczęciem robót impregnacyjnych elementy nie przewidziane do impregnowania, w szczególności stolarkę okienną i drzwiową, należy osłonić przed działaniem impregnatu. Preparat nanosić można miękkim pędzlem, ławkowcem lub metodą natrysku, całkowicie nasycając nim podłoże. W celu uzyskania 100% nasycenia powierzchni podłoża usytuowanego pionowo, preparat nakłada się od dołu do góry. Zaimpregnowane powierzchnie stają się hydrofobowe i nie można na nie nakładać kolejnych warstw np. malarskich. Imregnat może zawierać palny rozpuszczalnik. Stąd w czasie składowania i nakładania preparatu należy stosować środki ochrony przeciwpożarowej przewidziane dla robót malarskich tego rodzaju materiałami oraz stosować się do instrukcji producenta..0. Obróbka i czyszczenie Płyty z betonu architektonicznego concreate interior można docinać na miejscu inwestycji za pomocą ogólnodostępnych narzędzi przeznaczonych do obróbki płytek ceramicznych, zachowując te same zasady działania jak w przypadku płytek. Docinanie powinno być wykonywane przy użyciu piły wodnej z tarczą diamentową. Po docięciu, płytę należy oczyścić oraz pozostawić do przeschnięcia. Wszystkie otwory wykonujemy narzędziami do tego przeznaczonymi takimi jak otwornice bez użycia udaru. Płyty można docinać pod kątem 5 stopni. Czyszczenie płyt należy wykonać za pomocą wody i gąbki lub ścierki z mikrofibry. Na płycie nie mogą zostać resztki wody stojącej. Nie wolno stosować wysokociśnieniowych urządzeń czyszczących..05. Kontrola procesu produkcji Kontrolą i badaniami objęte są przyrządy, surowce oraz wszystkie dostarczone materiały niezbędne przy prowadzeniu poprawnej produkcji. Przedmioty kontroli, kryteria, metody oraz częstotliwość kontroli i badań znajdują się w Zakładowej Kontroli Produkcji concreate..06. Transport Płyty fibro-betonowe concreate układane są na paletach, owijane folią stretch oraz przekładane styropianowymi formatkami lub tekturą budowlaną perforowaną. Płyty fibro-betonowe można przewozić samochodami lub wagonami kolejowymi. Podczas transportu nie należy spiętrzać palet. Pojedyncza paleta może zawierać do 1, mkw. tj. 0 sztuk płyt (waga ok. 651 kg). Przenoszenie pojedynczych płyt powinno odbywać się w pozycji pionowej (w taki sposób jak transportuje się tafle szkła). Płyty należy podnosić, nie ściągać ze stosu..07. Przechowywanie Płyty po dostarczeniu na budowę muszą być bezpiecznie rozmieszczone i odpowiednio zabezpieczone. Płyty powinny być w pomieszczeniu w którym będzie odbywał się montaż przez minimumu 8h. Opakowanie nie zapewnia 100% ochrony przed wpływami atmosferycznymi. Do czasu montażu płyty należy przykryć folią budowlaną w celu zabezpieczenia ich przed wilgocią i brudem. W sytuacji przechowywania płyt dłuższej niż 1 miesiąc należy zapewnić dostęp powietrza aby uniknąć uszkodzeń z powodu zastałej wilgoci. W przypadku otwartych palet należy ponownie je zabezpieczyć. Płyty po dostawie należy ułożyć na równym i płaskim podłożu całą ich powierzchnią. Nie wolno przekraczać ilości 0 sztuk płyt na jednej palecie. Płyty należy przechowywać w temperaturze powyżej 0 C. 5

4 System montażu interior M1.System montażu M1 Interior.01. System montażu M1 Interior.01.1 Ogólne informacje.01.. Skład.01.. Zalety systemu.01.. Konstrukcja Wytyczne projektowe.0. Detal zapinka M1.0.1 Zapinka M1 komplet.0.. Zapinka M1 typ A.0.. Zapinka M1 typ B.0.. Zapinka M1 typ C.0. Instrukcja montażu.0. Detal systemu M Przekrój poprzeczny.0.. Przekrój pionowy.0.. Przekrój poprzeczny - połączenie pionowe.0.. Przekrój poprzeczny - narożnik zewnętrzny.0.5. Widok z przodu - montaż poziomy.0.6. Widok z przodu - montaż pionowy

5 .01. System montażu M1 Interior.0. Detal zapinki M Zapinka M1 komplet Ogólne informacje Płyty fibro-betonowe z betonu drobnoziarnistego niebarwionego klasy C0/7, zbrojonego włóknem polipro-pylenowym o grubości 0 mm montowane są za pomocą elementów montażowych wykonanych ze stali nierdzewnej zamocowanych do ściany konstrukcyjnej lub pod konstrukcji aluminiowej / stalowej.01.. Skład W skład elementów okładziny ściany wewnętrznej mocowanej do podkonstrukcji alumoniowej / stalowej wchodzą ; okładzina concreate elementy kotwiące zapinka M1 Przed rozpoczęciem montażu należy zapoznać się z całą instrukcją oraz planami ogólnymi i szczegółowymi dostarczonymi przez generalnego wykonawcę (biuro projektów lub architekta)..01. Zalety systemu konstrukcja zapinki zapewnia cyrkulację powietrza, pozwala płycie betonowej pracować i oddychać, brak konieczności użycia kleju można mocować bezpośrednio do ściany żelbetowej, możliwy demontaż płyt bez konieczności kucia, system mocowania to średnio zapinki na jedną płytę dystans zapinki do ściany pozwala na rozprowadzenie każdego rodzaju kabli bez konieczności kucia szybkii i łatwy montaż - nie trzeba wiercić żadnych dodatkowych otworów w płycie na budowie.01.. Konstrukcja: Przedstawiona elementy mocujące rysowane są w uproszczonej postaci. Połączenie ze ścianą jest opracowywane indywidualnie w zależności od grubości ściany, rodzaju materiału oraz typu ściany konstrukcyjnej. Firma concreate oferuje na życzenie wykwalifikowaną pomoc w postaci rysunków konstrukcyjnych CAD Wytyczne projektowe: Podczas montażu płyt z betonu architektonicznego concreate należy pamiętać o kilku istotnych elementach : - sposób mocowania zapinek M1 do podłoża należy dobrać w zależności od rodzaju i wytrzymałości struktury nośnej. O rozstawie osi i gęstości zamocowań decydują wskazania producenta kołków dotyczące podłoża. - zapinki M1 należy mocować min. 150mm od krawędzi płyty, jednak nie więcej niz 00mm, - należy zachować szczelinę pomiędzy płytami min mm, wygląd szczelin ma duży wpływ na obraz całej elewacji - powierzchnia, do której będą mocowane płyty betonowe concreate powinna być sucha, odtłuszczona, nie zabrudzona, wolna od luźnych części np. kruszącego się tynku oraz zagruntowana ogólnodostępnymi środkami według wskazań producenta. - płyty concreate należy montować do wcześniej przygotowanego podłoża z płyt OSB o grubości od 1mm do 18mm. Pozwala to wykluczyć nieporządane skutki montażu na ścianach z tynku niesezonowego ( mokrego) i niestabilnego. -w każdym przypadku należy stosować podkład w formie płyt OSB o grubości od 1mm do 18mm - w przypadku stawiania nowej ściany działowej opartej na systemie profili należy zamiast płyty gipsowokartonowej uzyć płytę OSB o grubości od 1mm do 18mm - podczas montażu należy przewidzieć sposób zakrycia przestrzeni między fugami pionowymi czyli pomalowanie przestrzeni w fudze farbą. Kolor czarny lub szary (RAL 9007).0.. Zapinka M1 typ A.0. Zapinka M1 typ B 65,0,0 65,0 1,0 18,0 5,0 9,0 1,0,0 1,0 9,0,0 6,5 1,5 1,0 11,0,0 1,5 1,0 1,0 6,5 6,5 1,5 1,0 1,5 1,5,0 1,5 6,5 6,5,0 11,0 1,5 1,5 1,0 1,0 6,5 65,0,0 65,0 1,0 18,0 5,0 19,5,5 1,0 9,0,0 0,0 0,0 0,0 0,0 0,0 0,0 8 9

6 .0. Detal zapinki M1.0. Instrukcja montażu.0. Zapinka M1 typ C 106,0 18,0 70,0 18, Montaż płyty dolnej 1 Podkładka pod śrubę pod zapinkę startową o grubości 1,5mm Montaż śruby mocującej 7,0,0,0,0 10,0 5,0 5,0 18, ,0 1,5 106,0 8,0 5,0,5 7,0 7,0 Instalacja płyty concreate 10 11

7 .0. Instrukcja montażu.0. Montaż płyty concreate Zapinka M1 typ A Montaż śruby mocującej.0. Instrukcja montażu.0. Montaż płyty concreate 6 Instalacja płyty concreate 8 5 Zapinka M1 typ B Montaż śruby mocującej

8 .0. Instrukcja montażu.0. Montaż ostatniego rzędu płyt concreate - za pomocą zapinki M1 typ C.0. Instrukcja montażu.0.5 Montaż ostatniego rzędu płytc oncreate - za pomocą zapinki M1 typ C Umieszcznamy zapinkę M1 typ A nałożona na płytę w odpowiednie miejsce w zapince typu C 1 Montaż śrub mocujących ( kołków ) - min. 0mm od wysokości sufitu Zaginanie elementu zapinki pod kątem prostym Zaginanie elementu zapinki pod kątem prostym 1 15

9 .0.Detal.0.Detal.0.1 Przekrój poprzeczny.0. Przekrój poprzeczny - połączenie pionowe.0. Przekrój poprzeczny - narożnik zewenętrzny zapinka M1 typ A zapinka M1 typ A śruba mocująca śruba mocująca zapinka M1 typ B ściana konstrukcyjna.0. Przekrój pionowy zapinka M1 typ B ściana konstrukcyjna beton architektoniczny płyta OSB,0 min. 150mm beton architektoniczny płyta OSB zapinka M1 typ A śruba mocująca zapinka M1 typ B ściana konstrukcyjna beton architektoniczny płyta OSB beton architektoniczny 150,0 zapinka M1 typ A śruba mocująca min. 150mm zapinka M1 typ B ściana konstrukcyjna mm płyta OSB 150,

10 .0.Detal.0.Detal.0.5 Widok z przodu - montaż poziomy.0.6 Widok z przodu - montaż pionowy 597,0,0 597,0, ,0 ( plyta 10x60cm) lub 197( plyta 150x60),0 150,0,0 150,0 897,0 ( plyta 10x60cm) lub 1197( plyta 150x60) 150,0,0 150,0 150,0,0 150,0 97,0 150,0,0 150,0 97,0 150,0,0 150,0, ,0 ( plyta 10x60cm) lub 197( plyta 150x60),0,0 597,0,0 597,0,

11 System montażu M.System montażu M.01. System montażu M.01.1 Ogólne informacje.01.. Skład.01.. Konstrukcja.01.. Wytyczne projektowe.0. Detal systemu M.0. Instrukcja montażu M 1

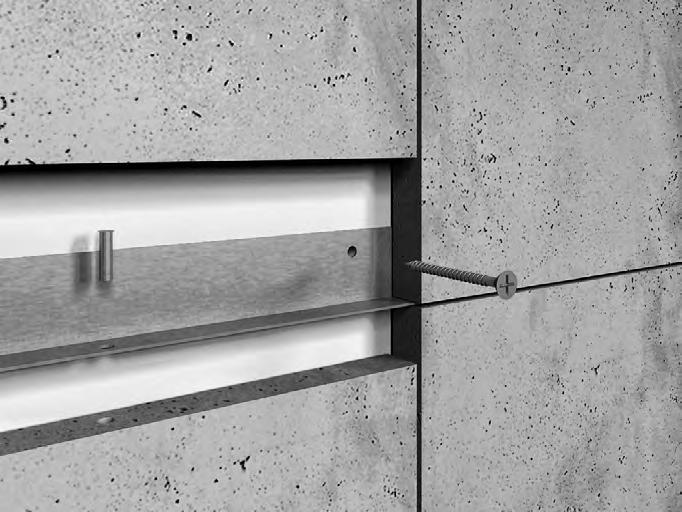

12 .01. System montażu M.0. Detal system M Ogólne informacje System M to metoda montażu gotowych prefabrykowanych elementów z betonu architektonicznego concreate. Płyty fibro-betonowe z betonu drobnoziarnistego niebarwionego klasy C0/7, zbrojonego włóknem polipropylenowym o grubości 0 mm montowane są w poziomej lub pionowej sieci kątowników stalowych lub aluminiowych zamocowanych do ściany konstrukcyjnej za pomocą kołków rozporowych. Kątownik jest połączony mechanicznie z płytą za pomocą trzpienia aluminiowego. Płyty są dodatkowo klejone na plackach, elastycznym jednoskładnikowym klejem poliuretanowym Skład W skład elementów wchodzą zazwyczaj ; okładzina concreate.0...kątowniki o wymiarach 0x0x mm wykonane z aluminium.0... płyta OSB.0... trzpienie aluminiowe 18xmm kołki montażowe od SX 6x0 do UX 6x50. Dobór kołków w zależności od wskazań producenta oraz rodzaju podłoża Przed rozpoczęciem montażu należy zapoznać się z całą instrukcją oraz planami ogólnymi i szczegółowymi dostarczonymi przez generalnego wykonawcę (biuro projektów lub architekta) Konstrukcja: Przedstawione elementy mocujące rysowane są w uproszczonej postaci. Połączenie ze ścianą jest opracowywane indywidualnie w zależności od grubości ściany, rodzaju materiału oraz typu ściany konstrukcyjnej. Firma concreate oferuje na życzenie wykwalifikowaną pomoc w postaci rysunków konstrukcyjnych CAD..01. Wytyczne projektowe: - sposób mocowania zaczepów kątowych na podłożu należy dobrać w zależności od rodzaju i wytrzymałości struktury nośnej. - o rozstawie osi i gęstości zamocowań zadecydują wskazania producenta kołków dotyczące podłoża. - płyty concreate należy montować do wcześniej przygotowanego podłoża z płyt OSB o grubości od 1mm do 18mm. Pozwala to wykluczyć nieporządane skutki montażu na ścianach z tynku niesezonowego ( mokrego) i niestabilnego. -w każdym przypadku należy stosować podkład w formie płyt OSB o grubości od 1mm do 18mm - w przypadku stawiania nowej ściany działowej opartej na systemie profili należy zamiast płyty gipsowokartonowej uzyć płytę OSB o grubości od 1mm do 18mm -montaż kątowników odbywa się z dołu do góry poprzez zakładanie kolejnych poziomych rzędów. -podczas montażu należy przewidzieć sposób zakrycia przestrzeni między fugami pionowymi. Firma concreate proponuje dwa rozwiązania : - umieszczenie kątowników aluminowych o wymiarach 0x0xmm w przestrzeniach pionowych lub - pomalowanie przestrzeni w fudze farbą. Kolor czarny lub szary (RAL 9007) -pierwszym etapem jest montaż kątownika za pomocą kołków montażowych do ściany konstrukcyjnej - następnym etapem jest wywiercenie otworów w zamocowanych już kątowniku i płycie oraz osadzenie trzpieni -precyzyjnego poziomego wyrównania kątowników dokonuje się przy pomocy poziomicy lub laserowo. - montaż najwyższego rzędu płyt wykonuje się za pomocą pionowych kątowników analogicznie jak montaż poziomy. -płyty przed ułożeniem na kątownikach należy pokryć klejem poliuretanowym. - górną płytę mocujemy też kątownikiem poziomym.0.1. Przekrój.0.. Widok z przodu płyta OSB ściana konstrukcyjna kołek montażowy kątownik trzpień płyta betonowa concreate płyta OSB kołek montażowy kątownik trzpień płyta betonowa concreate

13 .0. Instrukcja montażu.0.1. Montaż kątownika.0. Instrukcja montażu.0.. Płyta 600mm x 600mm max 600mm 1 min 50mm max 00mm min 150mm.0.. Montaż trzpieni 100mm-1500mm min 50mm max 600m min 150mm.0.. Montaż płyty 600mm 600mm.0.5. Płyta 100mm x 600mm 600mm 100mm 1500mm 5

14 System montażu Flexi 5.System montażu Flexi System montażu Flexi Ogólne informacje Skład Wytyczne projektowe 5.0. Detal systemu 5.0. Instrukcja montażu 5.0. Rysunki Przekróje Przykładowa aranżacja

15 5.01. System montażu Flexi 5.0. Detal systemu Płyta wewnętrzna kołek płyta OSB Ogólne informacje Płyty fibro-betonowe z betonu drobnoziarnistego niebarwionego klasy C0/7, zbrojonego włóknem polipropylenowym o grubości 0 mm montowane są w sieci kątowników aluminiowych zamocowanych do płyty OSB o różnej grubości za pomocą kołków rozporowych. Płyty są dodatkowo klejone na plackach, elastycznym jednoskładnikowym klejem poliuretanowym Skład Kątowniki Kątowniki o wymiarach 0x0x mm wykonane ze stali nierdzewnej lub aluminium Kołki Dobór kołków w zależności od wskazań producenta oraz rodzaju podłoża Klej poliuretanowy Jednoskładnikowy elastyczny klej poliuretanowy dostępnym w ofercie firmy concreate Płyta OSB W zależności od powierzchni, którą chcemy wysunąć, należy użyc następujące grubości płyt : - 6mm - 1mm - 18mm Przed rozpoczęciem montażu należy zapoznać się z całą instrukcją oraz planami ogólnymi i szczegółowymi dostarczonymi przez generalnego wykonawcę (biuro projektowe lub architekta) Wytyczne projektowe: Podczas montażu płyt z betonu architektonicznego concreate należy pamiętać o kilku istotnych elementach : - płyta OSB powinna być mniejsza od elementu z betonu architektonicznego z każdego boku o min 0mm - przed montażem płyt betonowych concreate należy dodatkowo wzmocnić ścianę płytą OSB o grubości od 6 do 18 mm, montowaną za pomocą kołków montażowych według wskazania producenta kołków, - w przypadku stawiania nowej ściany działowej opartej na systemie profili należy zamiast płyty gipsowokartonowej uzyć płyty OSB o grubości od 1 do 18mm - nalezy użyć kątowników aluminiowych o boku 5mm Płyta zewnętrzna min. 0mm 5mm klej poliuretanowy kątownik aluminiowy ściana konstrukcyjna beton architektoniczny płyta OSB 6, 1 lub 18mm kołek beton architektoniczny klej poliuretanowy kątownik aluminiowy ściana konstrukcyjna klej poliuretanowy 8 9

16 5.0. Instrukcja montażu 5.0. Instrukcja montażu 1 Montaż płyty OSB do ściany konstrukcyjnej za pomocą kołków Montaż kątownika zewnętrzenego do sciany konstrukcyjnej za pomocą kleju 1 Instalacja płyty Concreate za pomoca kleju poliuretanowego Monaż kolejnego elementu OSB oraz płyty concreate 0 1

17 5.0. Rysunki 5.0. Rysunki Przekrój przy różnych grubościach OSB Przykładowa aranżacja Flexi Płyta 1 mm oraz 18mm Płyta 6 mm oraz 18mm Sable OSB 6mm Ash OSB 1mm Common OSB 18mm Ash OSB 1mm Sable OSB 6mm Płyta 6 mm oraz 1mm Sable OSB 6mm Comm OSB on 18mm Sable OSB 6mm Common OSB 18mm Common OSB 18mm

18 Notatki 600mm 100mm 5

19 concreate sp. z o.o. ul. j.sarego 18/ kraków tel biuro@concreate.pl
