BALUSTRADY SZKLANE SYSTEMY CECHY SYSTEMU PS - F 404 a SUNGLASS

Transkrypt

1 a PS - F 400 PS - F 400 Profil balustradowy do montażu podłogowego z przesuniętą osią i możliwością regulacji pionu tafli. Możliwy montaż tafli bez użycia poręczy. Dla powierzchni prywatnych i biurowych Zastosowanie wewnętrzne i zewnętrzne Dla obciążeń lekkich i średnich Możliwość zatopienia profili w posadzce Regulacja pionu tafli +/-15 mm Wysokość szklenia od mm (od podłoża do górnej krawędzi szkła) Nieograniczona szerokość tafli przy użyciu poręczy Maksymalna szerokość tafli bez użycia poręczy 3000 mm Możliwość montażu na krawędziach Możliwość stosowania powyżej 12m (certyfikat) Możliwe obliczenia statyczne Atesty i certyfikaty potwierdzone badaniami i testami (również dla niskich tafli)

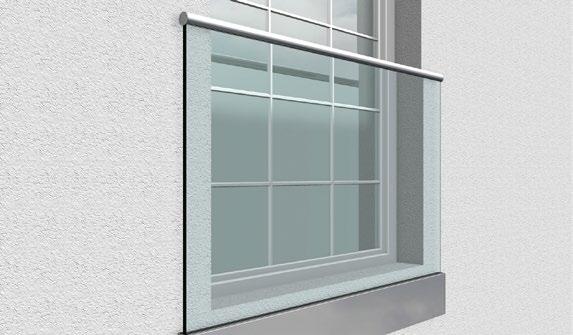

2 CECHY SYSTEMU PS - F 404 a BEZ-RAMOWY SYSTEM BALUSTRAD CAŁO-SZKLANYCH PS - F 404 Brak konieczności stosowania ochrony krawędzi i poręczy nośnej* Pomyślnie przeprowadzone testy wraz z obliczeniami statycznymi Stosowne aprobaty i certyfikaty honorowane na terenie UE Brak konieczności łączenia pochwytu z budynkiem (również dla pojedynczego panelu) Zatwierdzone w atestach akcesoryjne pochwyty System uzyskał aprobatę dla niskich paneli stosowanych na murkach i attykach Nieograniczona szerokość tafli szklanych przy zastosowaniu poręczy Maksymalna szerokość formatki szklanej bez poręczy nośnej 3000 mm* Możliwość stosowania na budynkach powyżej o wysokości 12 metrów Możliwość regulacji pionu tafli szklanych do 15mm Prosty i szybki montaż oraz ustawienie współosiowości szkła Dedykowane narzędzia do montażu * tylko przy budowie szkła / SentryGlas

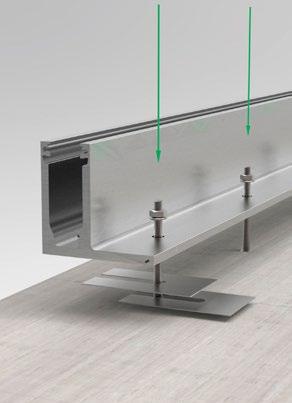

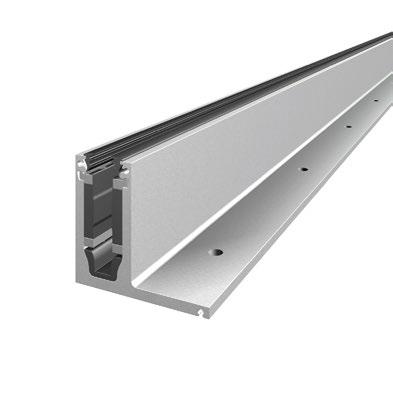

3 a PS - F 400 Komponent bazowy - profil balustrady Art. No Wykończenie Długość (mm) Szkło (mm) - 17 Efekt stali nierdzewnej 2500 / Efekt stali nierdzewnej 2500 / SentryGlas bez poręczy Rozmieszczenie punktów kotwienia i otworów drenażowych 2500 mm 5000 mm Ø 14 Ø 14 Max. obciążenie liniowe (kn/mb) 0,5 1,0 0, x x 300 Ø 8 Ø 8 Komponent bazowy - zestaw klamer i uszczelek 50 2x x1225, EPDM, Elastomer Art. No Szkło (mm) XX - XX / / Klamry Uszczelka dolna Uszczelki górne Zestaw na 2500 mm 16 szt 2500 mm 5 m Zestaw na 5000 mm 30 szt 5000 mm 10 m Klamry umożliwiają regulację pionu szkła

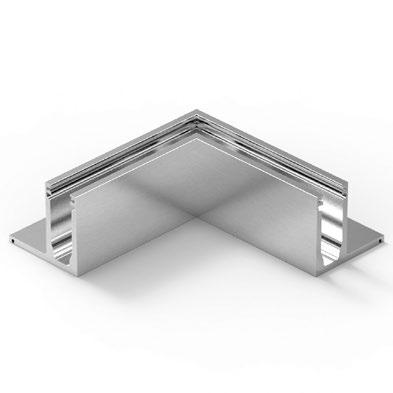

4 PS - F 400 a Komponent bazowy - narożnik wewnętrzny Art. No Wykończenie Długość (mm) Szkło (mm) PS-F Efekt stali nierdzewnej 324,5+324, PS-F Efekt stali nierdzewnej 324,5+324, Komponent bazowy - narożnik zewnętrzny Art. No Wykończenie Długość (mm) Szkło (mm) PS-F Efekt stali nierdzewnej 324,5+324, PS-F Efekt stali nierdzewnej 324,5+324,

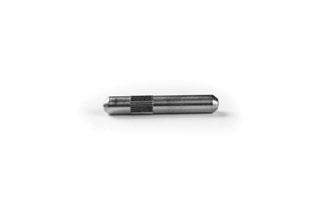

5 a PS - F 400 Komponent akcesoryjny - uszczelka dystansująca 17,52 t 21,52 Komponent akcesoryjny - pin do łączenia profili Art. no Materiał Grubość (mm) Szkło (mm) PS - F 413E6 EPDM / PS - F 413E10 EPDM / PS - F 414E6 EPDM PS - F 414E10 EPDM Ø 5 Art. no Materiał Wymiar (mm) PS - F A x30 Komponent akcesoryjny - podkładki wyrównujące Materiał: A4 Art. No Grubość (mm) X X 1 / 3 / 5 1 / 3 / 5

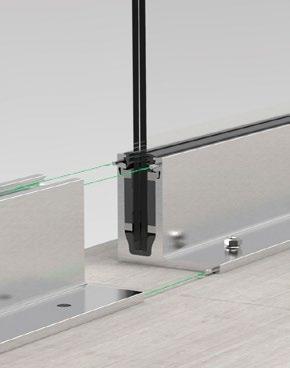

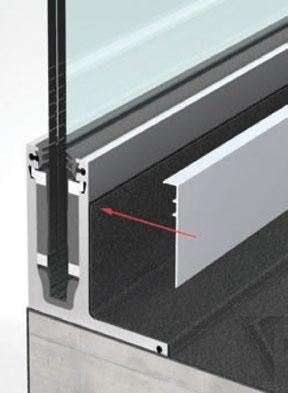

6 PS - F 400 a Komponent akcesoryjny - maskownica boczna Art. No Wykończenie Długość (mm) PS-F Efekt stali nierdzewnej 2500 PS-F Efekt stali nierdzewnej INSTRUKCJA MONTAŻU
