1 QNAP+ Bezpieczeństwo fizyczne QNAP to nie tylko dysk sieciowy, ale również zaawansowany system monitoringu video. Prowadzący: Maciej Cenkier Maciej Mantaj Łukasz Milic Zaczynamy o 10:00

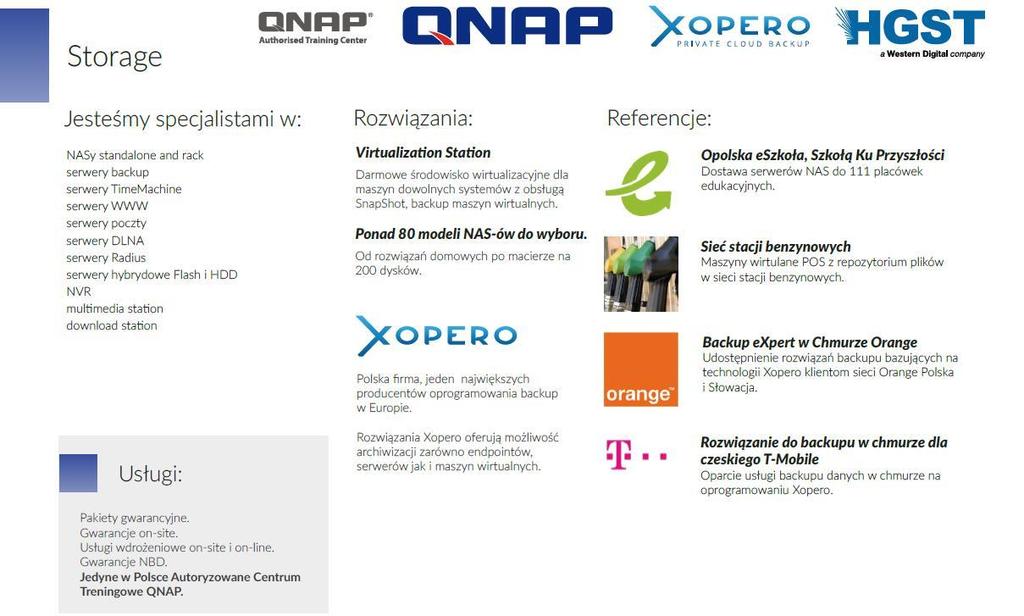

2 Kim jesteśmy?

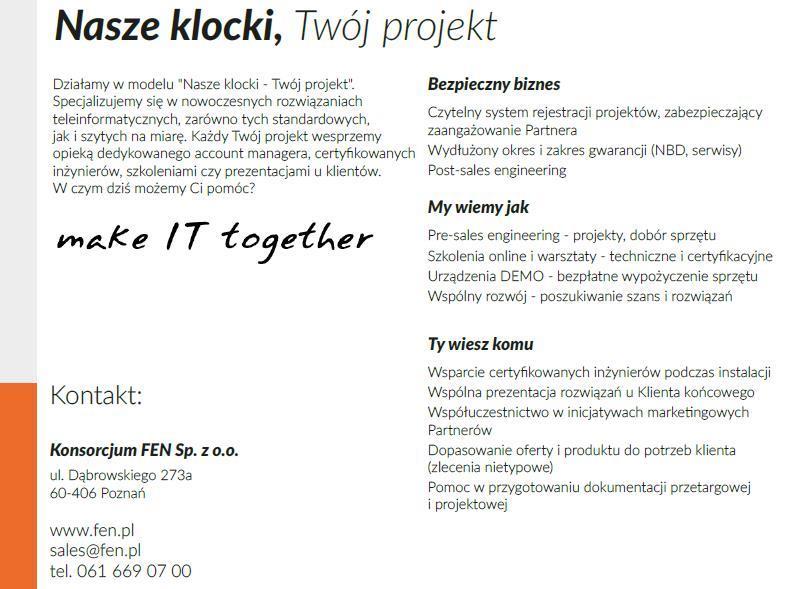

3 Kim jesteśmy?

4 Kim jesteśmy?

5 O QNAP Wiodący producent rozwiązań NAS. Systemy storage allin-one: Pliki, Backup, iscsi, QvPC, Wirtualizacja, Kontenery, IoT, Multimedia i wiele więcej. Założona w 2004r. Głowna siedziba: Taipei, Taiwan Pracowników na świecie 20 biur w 14 krajach

6 QNAP Nagrody i wyróżnienia Enterprise Wszechstronne SMB urządzenia NAS 200+ produktów sprzedawanych w 140+ krajach SOHO & Home

7 QNAP jako rejestrator wideo

8 Elastyczna przestrzeń na nagrania Przestrzeń na dane Przestrzeń na nagrania

9 Dedykowany port LAN do obsługi monitoringu LAN 1 obsługa nagrań z kamer IP LAN 2 obsługa odtwarzania nagrań LAN 3 Port dla sieci LAN LAN 4 port dla stacji wirtualizacji

10 Surveillance Station Surveillance Station to profesjonalny system zarządzania monitoringiem wideo (VMS). - Aplikacja instalowana z App Center - Dostępna w urządzeniach z procesorami ARM - Monitoring w czasie rzeczywistym - Możliwość nagrywania z harmonogramu - Dostęp do nagrań przez aplikację PC/MAC/Android/iOS - Powiadomienia alarmowe - Inteligentna analiza wideo

11 Surveillance Station Podgląd na żywo - Różne tryby monitoringu możliwość wyświetlenia do 64 kanałów jednocześnie na pojedynczym ekranie, - Dzięki QvPC możliwe jest wyświetlanie rejestrowanego obrazu w czasie rzeczywistym na zewnętrznym monitorze (HDMI) - Obsługa PTZ dla wspierających ją kamer, możliwe jest sterowanie ułożeniem obiektywu, - Kontrola obrazu dla każdego kanału oddzielnie, - Natychmiastowe odtwarzanie podczas monitoringu live, - Dostęp do konfiguracji kamery z ekranu podglądu live - E-mapa - Powiadomienia

12 Surveillance Station Nagrywanie - Obsługa formatów H.264, MPEG-4, M-JPEG, MxPEG wysoka jakość nagrań, - Opcja ręcznego nagrywania z kamery niezależnie od harmonogramu, - Inteligentne nagrywanie, - Nagrywanie według harmonogramu, - Nagrywanie alarmowe, np. po wykryciu ruchu.

13 Surveillance Station Kamera wirtualna Na stronie Ustawienia monitoringu można określić obszar ogniskowania, np. wyjście, jako kamerę wirtualną. Do każdej kamery fizycznej można dodać maksymalnie cztery kamery wirtualne. Nie są do tego wymagane dodatkowe licencje na kamery. Obraz z kamer fizycznych i wirtualnych można wyświetlać w tym samym widoku.

14 Surveillance Station Odtwarzanie - Podgląd nagrań z okna monitoringu live, - Przeglądanie nagrań z konkretnej kamery, - Podgląd wg. miniatur, - Kontrola prędkości odtwarzania, - Możliwość powiększenia wybranego obszaru, - Inteligentna analiza wideo - Dodawanie znaku wodnego na żywo.

15 Inteligentna analiza obrazu Utrata ostrości Wykrycie ruchu Zasłonięcie Nieznany obiekt Skradzione obiekty Wykrycie sfałszowaneg o pliku wideo

16 Surveillance Station Zarządzanie - Konfiguracja i zarządzanie przez panel www, - Dedykowane aplikacje do odtwarzania, - Wsparcie ponad 3000 kamer IP, - Obsługa kamer ONVIF, - Możliwość rozszerzenia licencji na kamery, - Darmowe licencje dostępne w każdym urządzeniu (od 2 do 8), - Do 32 kont użytkowników z dostępem do aplikacji i różnymi prawami monitoringu, - Zaawansowane powiadomienia (w tym SMS).

17 Aplikacje mobilne VMobile - Monitoring zawsze i wszędzie Aplikacja mobilna VMobile pozwala na monitorowanie Surveillance Station zawsze i wszędzie przy pomocy urządzeń ios i Android. Umożliwia podgląd kamery na żywo, kontrolę PTZ, natychmiastowe powiadomienia o zdarzeniach, migawki wideo, odtwarzanie wideo oraz wyszukiwanie wideo na podstawie daty i czasu.

18 Aplikacje mobilne Vcam - Zamień swoje urządzenie mobilne w kamerę Aplikacja mobilna Vcam może zamienić twoje urządzenie mobilne w kamerę sieciową. Dzięki aplikacji mobilnej Vcam możesz nagrać jakikolwiek zdarzenie wokół ciebie i przesłać do Turbo NAS. Rozwiązanie Vcam udostępnia świetny sposób na stworzenie domowego systemu monitoringu bez potrzeby zakupu drogich kamer IP.

19 QVR PRO Alarmy mogą być zapisywane na innym woluminie normal recording

20 QVR PRO Łatwe wyszukiwanie nagranych zdarzeń

21 QVR PRO Kilka transmisji o różnej jakości low mobile medium Internet PC CAM high NAS PC

22 QVR PRO Rozbudowa systemu i archiwizowanie danych przez 3 lata 3 years

23 3x wirtualizacja QNAP 1. Virtualization Station uruchom maszynę wirtualną Windows/Linux/Unix/Android na QNAP 2. Container Station obsługa kontenerów Docker i maszyn wirtualnych z Linux w LXC 3. Storage dla zewnętrznych systemów wirtualizacji takich jak Microsoft Hyper-V, VMware, Citrix XenServer

24 QNAP wirtualizacja - monitoring 1. Virtualization Station Na QNAP zostaje uruchomiona maszyna wirtualna z systemem do monitoringu Macroscop 2. Storage dla zewnętrznych systemów wirtualizacji monitoringu Przestrzeń z QNAP może zostać udostępniona dla zewnętrznych systemów blokowo (iscsi) lub plikowo (smb/cifs/nfs).

25 Kamery ACTi

26 Macroscop o firmie Założony w 2008r. Macroscop jest providerem otwartej platformy Video Management Software (VMS) z wbudowaną, silnie rozwiniętą inteligentną analizą obrazu (VCA). Obecnie Macroscop posiada ponad 20 tysięcy wdrożeń, obsługujących ponad 200 tysięcy kamer IP na całym świecie. Macroscop pozwala na budowanie skalowalnych systemów do monitoringu IP bez ograniczeń w ilości stosowanych kamer, serwerów czy także stacji roboczych. Łańcuch sprzedaży oprogramowania Macroscop liczy ponad 3 tysiące Integratorów oraz Dystrybutorów, którzy szybko zaufali tej marce. MEDYCYNA PRODUKCJA TRANSPORT RETAIL BANKOWOŚĆ MONITORING MIEJSKI

27 Zalety stosowania CZTERY RAZY WIĘCEJ SZYBKA INSTALACJA NIEZAWODNOŚĆ PRZYJAZNY INTERFEJS WSZECHSTRONNOŚĆ APLIKACJE MOBILNE LIFETIME UPGRADES

28 O oprogramowaniu

29 O analityce Zapis materiału wideo dzisiaj to nie wszystko. Montowane kamery bardzo często mogą być wykorzystywane do czegoś więcej, zwiększając przy tym swoją funkcjonalność i redukując koszty późniejszego utrzymania obiektu. Macroscop posiada obecnie największą gamę opracowanych i dostępnych modułów analitycznych na rynku. Jednym z takich modułów jest np. suspect search pozwalający na analizę w trybie live lub w nagranym materiale wideo obiektów zależnie od koloru, pozycji, wielkości czy formy.

30 O analityce Mapy ciepła

31 O analityce People counting Możliwości: Określanie ilości osób wchodzących I wychodządzych z wykorzystaniem kamer IP; Odbieranie oraz tworzenie statystyk nt. ilości odwiedzeń np. sklepu w okreslonym przedziale czasowym z dodatkową informacją czy ktoś jeszcze przebywa na terenie obiektu, czy też nie; Tworzenie raportów oraz wykresów z wybranymi parametrami (godziny, dni, miesiące, lata, wybrane kamery); Eksport do plików CVS zgodych z MS Excel; Liczenie obiektów różnych rozmiarów (możemy liczyć nie tylko ludzi, ale także samochody, zwierzęta, etc) Jednoczesny odbiór danych z różnych punktów wejścia i tworzenie raportów zaróno lokalnie jak i zdalnie za pośrednictwem internetu

32 O analityce People counting moduł kolejki

33 O analityce People counting moduł tłumu

34 O analityce People counting Entran ce: 8 Exit: 2

35 O analityce Detekcja dymu i ognia

36 O analityce Detekcja głośnego dźwięku Pozwala na na określenie minimalnego poziomu dźwięku w db, powyżej którego może zostać wyzwolony alarm lub konkretne zdarzenie Aktywność personelu Moduł pozwala na wyzwolenie alarmu w sytuacji, kiedy kamera nie zarejestruje aktywności w określonej wcześniej strefie przez założony z góry okres czasu

37 O analityce Moduł LPR do rozpoznawania tablic rejestracyjnych Możliwości: Rozpoznawanie tablice rejestracyjnych pojazdów wraz z ich archwilizacją w połączeniu z datą i czasem zdarzenia; Rozpoznawanie tablic w trybie rzeczywistym oraz łączenie tych informacji z bazą danych; Tworzenie własnej bazy uprzywilejowanych pojazdów wpisując je do grup, właścicieli, kolorów pojazdów etc. Automatyzacja i współpraca z systemami parkingowymi, pozwalająca na np. Automatyczne otwieranie bariery w przypadku rozpoznania tablicy rejestracyjnej pojazdu przypisanego do takiej grupy Możliwość przypisywania pojazdów do różnych grup użytkowników Przeszukiwanie materiału nagranego na podstawie wybranej tablicy rejestracyjnej, wg. daty, czasu oraz miejsca. Eksportowanie wyników rozpoznanych tablic do formatu MS Excel lub CSV Kontrola barierą Wsparcie dla 91 krajów

38 O analityce Moduł LPR do rozpoznawania tablic rejestracyjnych Zastosowanie: Drogi szybkiego ruchu Parkingi Logistyka

39 O analityce Moduł rozpoznawania twarzy Możliwości: Rozpoznawanie twarzy w trybie live oraz w archiwum ; Dodawanie twarzy poprzez upload zdjęć, ale także przez rozpoznane już wcześniej obiekty z poziomu db ; Przeszukiwanie bazy po wskazanej twarzy ; Przeszukiwanie bazy po wskazaniu zdjęcia osoby; Wyszukiwanie części nagrania odpowiadające sekcji, w której wystąpiły rozpoznania twarzy; Statystki rozpoznania Drukowanie rozpoznanych twarzy w formacie.bmp lub.jpeg

40 O analityce Moduł rozpoznawania twarzy Jak działa?

41 O analityce Suspect Search Możliwości: Pzypisywanie dokładnych wymiarów obiektów lub określanie ich w interaktywnym oknie; Określanie I wskazywanie dokładnego miejsca wystąpienia obiektu; Do przeszukiwania materiału wybrać można zarówno zdjęcia jak i dostępne obiekty w archiwum; Przeglądanie materiału wideo dokładnie od chwili w której szukany obiekt pojawił się na scenie; Wyszukiwanie obiektów względem koloru także kilku w tym samym czasie; Eksport znalezionego fragmentu materiału do formatu.avi

42 O analityce Suspect Tracking Możliwości: Śledzenie obiektów przemieszczających się pomiędzy różnymi pomieszczeniami obserwowanych przez różne i niezależne od siebie kamery; Proste oraz intuicyjne określanie wzorców podlegających analizie; Możliwość eksportu materiału wideo do pliku.avi z automatycznym przełączeniem kamer na których kolejno został wykryty obiekt.

43 Podsumowanie LICENCJE: Brak ukrytych kosztów Inkrementacja o 1 Prosty podział na wersje oprogamowania ANALITYKA: Brak ukrytych kosztów Moduły nabywane mogą być pojedynczo DODATKOWO: Wersja trial dla każdego FEN - wsparcie certyfikowanego dystrybutora MACROSCOP w PL Pre-sales support Wsparcie prezentacyjne Wsparcie projektowe Usługi profesjonalne Szkolenia Certyfikacje Pre-Konfiguracja sprzętu w lokalnie lub u klienta

44 Podsumowanie DZIĘKUJEMY Kontakt QNAP: Kontakt CCTV:
