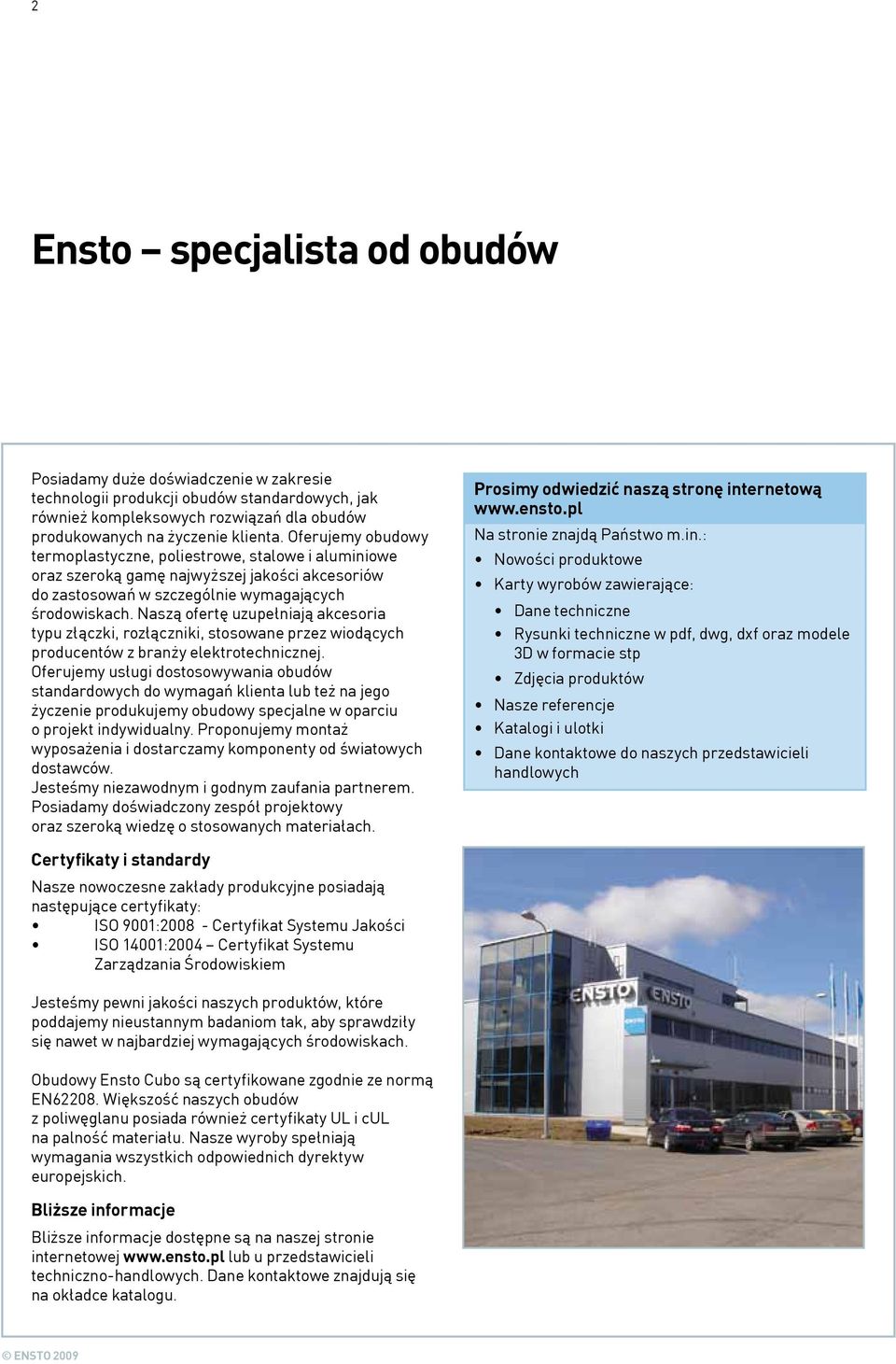

2 2 Ensto specjalista od obudów Posiadamy duże doświadczenie w zakresie technologii produkcji obudów standardowych, jak również kompleksowych rozwiązań dla obudów produkowanych na życzenie klienta. Oferujemy obudowy termoplastyczne, poliestrowe, stalowe i aluminiowe oraz szeroką gamę najwyższej jakości akcesoriów do zastosowań w szczególnie wymagających środowiskach. Naszą ofertę uzupełniają akcesoria typu złączki, rozłączniki, stosowane przez wiodących producentów z branży elektrotechnicznej. Oferujemy usługi dostosowywania obudów standardowych do wymagań klienta lub też na jego życzenie produkujemy obudowy specjalne w oparciu o projekt indywidualny. Proponujemy montaż wyposażenia i dostarczamy komponenty od światowych dostawców. Jesteśmy niezawodnym i godnym zaufania partnerem. Posiadamy doświadczony zespół projektowy oraz szeroką wiedzę o stosowanych materiałach. Prosimy odwiedzić naszą stronę internetową Na stronie znajdą Państwo m.in.: Nowości produktowe Karty wyrobów zawierające: Dane techniczne Rysunki techniczne w pdf, dwg, dxf oraz modele 3D w formacie stp Zdjęcia produktów Nasze referencje Katalogi i ulotki Dane kontaktowe do naszych przedstawicieli handlowych Certyfikaty i standardy Nasze nowoczesne zakłady produkcyjne posiadają następujące certyfikaty: ISO 9001: Certyfikat Systemu Jakości ISO 14001:2004 Certyfikat Systemu Zarządzania Środowiskiem Jesteśmy pewni jakości naszych produktów, które poddajemy nieustannym badaniom tak, aby sprawdziły się nawet w najbardziej wymagających środowiskach. Obudowy Ensto Cubo są certyfikowane zgodnie ze normą EN Większość naszych obudów z poliwęglanu posiada również certyfikaty UL i cul na palność materiału. Nasze wyroby spełniają wymagania wszystkich odpowiednich dyrektyw europejskich. Bliższe informacje Bliższe informacje dostępne są na naszej stronie internetowej lub u przedstawicieli techniczno-handlowych. Dane kontaktowe znajdują się na okładce katalogu.

3 3 Zawartość Ensto - specjalista od obudów... 2 Wybór obudowy... 4 Stopień ochrony... 8 Specyfikacja techniczna... 9 Obudowy Ensto Cubo w szczegółach Obudowy dostosowane do wymagań klienta Obudowy termoplastyczne Obudowy Ensto Cubo S, IP 66/67 Wymiary 75 x 125 x 35 do 175 x 250 x 150 mm o gładkich bokach lub z przetłoczeniami metrycznymi/pg Obudowy Ensto Cubo D, IP 66/67 Wymiary 53 x 55 x 36 do 230 x 300 x 111 mm o gładkich bokach...27 Obudowy Ensto Cubo O, IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm o gładkich bokach lub z przetłoczeniami metrycznymi...34 Obudowy Ensto Cubo C, IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm z przetłoczeniami SFS...39 Obudowy naścienne Ensto Cubo W, IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm o gładkich bokach, z fabrycznie montowanymi zawiasami i zatrzaskami...43 Akcesoria do obudów Ensto Cubo O, C i W System do budowy rozdzielnic Ensto Cubo P, IP 65 Wymiary podstawy 300 x 300 x 102 do 400 x 600 x 102 mm o czterech całkowicie otwartych bokach...56 Puszka łączeniowa Ensto Cubo G, IP 66 Wymiary 93 x 93 x 50 mm z przetłoczeniami metrycznymi Obudowy modułowe Ensto Cubo R, IP 65 Wymiary 75 x 125 x 100 do 300 x 600 x 136 mm o gładkich bokach lub z przetłoczeniami metrycznymi/pg/sfs, z drzwiami na zawiasach...64 Obudowy z poliestru Obudowy Ensto Cubo M, IP 66 Wymiary 75 x 80 x 55 do 400 x 405 x 120 mm o gładkich bokach...68 Obudowy metalowe Obudowy naścienne Ensto Cubo E, IP 66 Wymiary 200 x 300 x 150 do 1000 x 1200 x 300 mm o gładkich bokach lub z pokrywami bocznymi Obudowy naścienne Ensto Cubo EO, IP 66 Wymiary 190 x 240 x 138 do 480 x 960 x 248 mm z przetłoczeniami...85 Obudowy do zacisków Ensto Cubo F, IP 66 Wymiary 150 x 150 x 80 do 800 x 400 x 120 mm o gładkich bokach lub z pokrywami bocznymi, niektóre modele z oknem z poliwęglanu...92 Obudowy aluminiowe Obudowy Ensto Cubo H, IP 66 Wymiary 50 x 45 x 30 do 310 x 601 x 180 mm o gładkich bokach Akcesoria uniwersalne do obudów Indeks

4 4 Wybór obudowy Głównym kryterium doboru obudowy jest zasada działania i warunki w jakich pracuje urządzenie, do którego zastosujemy obudowę. Informacja ta pozwoli na dokładną identyfikację następujących parametrów obudowy: materiał wymiary stopień ochrony palność certyfikaty szczególne warunki pracy. Materiał Oferta obudów Ensto Cubo obejmuje obudowy termoplastyczne ( ABS i poliwęglan), poliestrowe, stalowe (blachy stalowe malowane poliestrem, nierdzewne AISI 304 lub kwasoodporne AISI 316) i aluminiowe. Stosujemy surowce najwyższej jakości dostarczane przez wiodących producentów. Prawidłowo dobrany materiał zapewnia bezpieczeństwo ludziom i urządzeniom oraz eliminuje ryzyko niespodziewanych, dodatkowych kosztów w przypadku awarii. Sposób konserwacji obudów zależy od użytego materiału. Termoplastyczne Obudowy termoplastyczne Ensto Cubo produkowane są z wysokiej jakości tworzyw: ABS lub poliwęglanu bezhalogenowego i podlegającego recyklingowi. Chociaż tworzywa są znacznie lżejsze od stali, ich odporność na udar mechaniczny jest bardzo wysoka. Co więcej, na powierzchni plastikowej nie powstają wgniecenia lub wypukłości, tak jak w przypadku powierzchni ze stali. Do konserwacji obudów termoplastycznych zaleca się stosowanie delikatnych detergentów. Poliwęglan Poliwęglan stosuje się w środowiskach wymagających, również na zewnątrz. Poliwęglan odporny jest na temperatury od - 50 C do +120 C. Do produkcji obudów stosujemy tylko surowce bezhalogenowe zgodne ze standardem UL (tzw.yellow Card). Poliwęglan jest lekki, ma dużą odporność na udar mechaniczny; jest dostępny w wersji przezroczystej. Jest odporny na ogień i łatwy w obróbce mechanicznej. ABS (akrylonitryl butadien styren) ABS jest surowcem tańszym od poliwęglanu i posiada dobrą odporność na działanie niektórych chemikaliów, np. ostrych detergentów stosowanych w mleczarniach. Jednakże, wiele właściwości ABS nie jest tak dobrych jak poliwęglanu. ABS może być stosowany tylko we wnętrzach, ponieważ ma niską odporność na promieniowanie UV. ABS wytrzymuje temperatury w zakresie od -40 C do +60 C. ABS nie jest dostępny w wersji przezroczystej, więc pokrywy obudów tego typu produkowane są z poliwęglanu. Obudowy z ABS dostępne są tylko w wersji z gładkimi bokami. Poliester (GRP) Obudowy z poliestru wzmocnionego włóknem szklanym są wytrzymałe na wysoką temperaturę. Charakteryzują się wysoką odpornością na korozję i rozpuszczalniki. Dlatego stosowane są w szczególnie wymagających środowiskach, takich jak rafinerie, obiekty przemysłu petrochemicznego i chemicznego. Poliester jest droższy od poliwęglanu i ABS. Ponieważ obróbka mechaniczna obudów poliestrowych jest kłopotliwa (należy stosować wyciąg pyłów) zalecamy wykonanie jej w naszym zakładzie produkcyjnym.

5 5 Blachy stalowe Stal to popularny surowiec do produkcji obudów o dużej wytrzymałości na udary. Stosowanie stali jest efektywne kosztowo. Obudowy stalowe mogą być produkowane na indywidualne życzenie klienta. Blacha stalowa stosowana przez Ensto ma grubość 1,25 i 1,5 mm. Stal nierdzewna AISI 304 Obudowy ze stali nierdzewnej AISI 304 mogą być stosowane na zewnątrz ( wskazana osłona przed deszczem), ponieważ są odporne na korozję i promieniowanie UV. Materiał ten stosowany jest w wymagających środowiskach, na przykład w przemyśle spożywczym. Stal nierdzewna jest bardzo praktyczna i nie wymaga prawie żadnej konserwacji. Obróbka obudowy ze stali nierdzewnej jest trudniejsza niż w przypadku stali malowanej. Chropowatość powierzchni obudów ze stali nierdzewnej AISI 304, wynosi Ra 0,45. 0,60 μm. Stal kwasoodporna AISI 316 Stal kwasoodporna AISI 316 stosowana jest w środowiskach, w których ważna jest wyjątkowa odporność na korozję lub tam gdzie zastosowanie zwykłej stali nierdzewnej nie jest zalecane, np. w przemyśle stoczniowym. Materiał ten jest droższy od stali nierdzewnej AISI 304. Chropowatość powierzchni obudów ze stali kwasoodpornej AISI 316 wynosi Ra 0,45. 0,60 μm. Obudowy te dostępne są tylko na zamówienie. Blachy stalowe malowane farbą poliestrową Obudowy standardowe są szare, RAL7035. Warstwa farby wynosi μ i nie zawiera TGIC (trójglicydoizocjanurat). Obudowy Ensto Cubo malowane farbą poliestrową poddawane są następującym procesom: obróbce wstępnej płukaniu suszeniu malowaniu proszkowemu suszeniu na gorąco. Otwory w obudowie wycina się przed obróbką powierzchni i malowaniem, co dodatkowo zwiększa odporność na korozję. Aluminium Ciężar blachy aluminiowej to jedna czwarta ciężaru blachy stalowej. Aluminium jednak jest droższe od stali. Ma dużą odporność na udar mechaniczny, szeroki zakres temperatur pracy oraz doskonałą odporność na korozję. Ponieważ obróbka mechaniczna aluminium jest kłopotliwa, sugerujemy wykonanie jej w naszym zakładzie produkcyjnym. Porównanie materiałów Poliwęglan ABS Poliester GRP Aluminium Stal nierdzewna, AISI 304 Stal kwasoodporna, AISI 316 Blacha malowana Stosowanie na zewnątrz pom. **** * ***** **** ***** ***** **** Stosowanie wewnątrz pom. ***** ***** ***** ***** ***** ***** ***** Koszt **** ***** ** *** * * ** Niska waga ***** ***** ** * * * * Wysoka sztywność *** ** **** **** ***** ***** ***** Odporność na udar mechaniczny **** ** **** **** ***** ***** ***** Odporność UV **** * **** ***** ***** ***** ***** Zakres temperatur pracy **** ** **** **** **** **** **** Łatwość obróbki ***** ***** * * * * ** Właściwości izolacyjne ***** ***** **** N/A N/A N/A N/A Odporność na ogień **** * * **** ***** ***** ***** Odporność na rozpuszczalniki * * ***** ***** ***** ***** * Odporność na paliwo *** * ***** ***** ***** ***** * Odporność na olej hydrauliczny ***** ***** ***** ***** ***** ***** ** Odporność na alkohole **** *** **** ***** ***** ***** ** Odporność na zasady ** ***** **** * ***** ***** * Odporność na kwasy *** ** *** * **** ***** * ABS = akrylonitryl butadien styren GRP = poliester wzmacniany włóknem szklanym Doskonały ***** Dobry *** i **** Przeciętny ** Słaby * N/A Brak danych

6 6 Wymiary Wymiary obudowy należy dobrać do wymiarów miejsca jej montażu, biorąc również pod uwagę rozmiar komponentów, które zostaną zamontowane w późniejszych etapach. Ensto oferuje szeroki zakres obudów standardowych o różnych gabarytach. Ponadto produkuje obudowy na życzenie klienta o nietypowych wymiarach. W przypadku obudów stalowych, produkcja nawet małej serii obudów o wymiarach wskazanych przez klienta jest efektywna kosztowo. Stopień ochrony Stopień ochrony jest ważnym parametrem każdej obudowy. Stopień ochrony określany jest dla samej obudowy, a montaż dodatkowych akcesoriów nie powinien go obniżać. Oznacza to, że stopień ochrony IP dławnic kablowych używanych do wprowadzenia kabla powinien być wyższy lub równy stopniowi ochrony obudowy. Klasyfikacja IP (Norma EN 60529) Kod IP oparty jest o system dwóch cyfr, z których pierwsza określa ochronę przed ciałami stałymi, a druga przed wnikaniem cieczy. Obudowy Ensto Cubo klasyfikowane są w zakresie od IP55 do IP 66/67 co oznacza, że nadają się do zastosowań nawet w najbardziej wymagających środowiskach. Wyprodukowaliśmy również, na zlecenie klienta, obudowy o stopniu ochrony IP69K odporne na zalewanie silnymi strugami wody o wysokiej temperaturze pod dużym ciśnieniem. Stosowane są w aplikacjach pyłoszczelnych, odpornych na wysokie ciśnienie i czyszczenie parowe. Klasyfikacja IK (Norma EN 62262) IK jest międzynarodową klasyfikacją numeryczną określającą stopień odporności na zewnętrzny udar mechaniczny obudów stosowanych do urządzeń elektrycznych. Kod IK dla obudów termoplastycznych i stalowych Ensto wynosi IK08 i IK06. Bliższe informacje znajdują się na stronie 8. Klasyfikacja typu środowiskowego UL 50 E Obudowy Ensto testowane są na zgodność z amerykańską normą bezpieczeństwa UL, znaną również jako klasyfikacja NEMA. Bliższe informacje na stronie Palność Palność zdefiniowana jest jako łatwość palenia się i samozapłonu materiału, powodująca powstanie ognia. Wymagany stopień palności obudowy określa się dla konkretnej aplikacji. Klasa palności odnosi się do klasyfikacji własności palnych materiałów innych niż metal i ceramika. Obudowy Ensto zostały przebadane pod kątem palności przez Underwriters Laboratories. Większość obudów Ensto z poliwęglanu jest certyfikowana zgodnie z UL 746C i pozytywnie przeszła test 5-calowego płomienia. Klasa palności obudów z ABS to UL 94 HB. Bliższe informacje na ten temat znajdują się na stronie 9..

7 7 Certyfikaty Obudowy Ensto Cubo certyfikowane są na zgodność z normami EN ( SGS Fimko). Większość obudów z poliwęglanu certyfikowana jest zgodnie ze standardami UL oraz cul ( Underwriters Laboratories, dokument #189312). Dla rynku rosyjskiego dostępne są certyfikaty GOST. Wiele obudów Ensto posiada certyfikaty wydane przez Germanischer Lloyd dla zastosowań morskich (patrz poniższa tabela). Seria Ensto Cubo S D O C W P G R M E EO F H Materiał PC ABS PC ABS PC ABS PC PC PC PC PC ABS GRP SS PPMS PPMS SS PPMS AL SGS Fimko EN X X X X X X X X X X X X X X X X SGS Fimko EN X UL X X X X X cul X X X X X GOST R X X X X X X X X X X X X X X X Germanischer Lloyd X X X X X X X X Materiał: PC = poliwęglan ABS = akrylonitryl butadien styren GRP = poliester wzmacniany włóknem szklanym AL = aluminium SS = stal nierdzewna, AISI 304 PPMS = stal malowana farbą poliestrową Certyfikaty: UL = Underwriters Laboratories, File # E (USA ) cul = Underwriters Laboratories, File # E (Kanada) GOST R = Rosja, General Certificate Germanischer Lloyd = Germany, Category A. Shipping Register Środowiska specjalne Oferujemy również obudowy spełniające normy ATEX do stosowania w środowisku zagrożonym wybuchem. W przypadku przemysłu elektronicznego ważne jest, aby obudowy były chronione przed przenoszeniem się interferujących fal radiowych i elektromagnetycznych (EMF). Obudowy z tworzyw mogą być wykonane w wersji EMC (odporne elektromagnetycznie) pokryte specjalnym stopem (powłoka przewodząca elektrycznie) w celu zabezpieczenia przed interferencjami. Obudowy metalowe i z tworzyw powinny być wyposażone w uszczelkę przewodzącą. Obudowy metalowe, z racji materiału z którego są wykonane, są ekranowane EMC.

8 8 Stopień ochrony Klasyfikacja IP, EN sza cyfra: Ochrona przed ciałami stałymi 2-ga cyfra: Ochrona przed cieczami 1-sza cyfra 2-ga cyfra 0 Brak ochrony 0 Brak ochrony 1 Ochrona przed ciałami do 50 mm 1 Ochrona przed pionowo padającymi kroplami 2 Ochrona przed ciałami do 12,5 mm 2 Ochrona przed padającymi kroplami pod kątem max Ochrona przed ciałami do 2,5 mm 3 Ochrona przed padającymi kroplami pod kątem max Ochrona przed ciałami do 1 mm 4 Ochrona przed kroplami padającymi pod dowolnym kątem 5 Ochrona przed pyłem. Możliwe niewielkie przenikanie 5 Ochrona przed strugami pod niskim ciśnieniem* 6 Całkowita ochrona przed pyłem 6 Ochrona przed silnymi strugami wody pod ciśnieniem* 7 Ochrona przed wnikaniem wody w zanurzeniu od 15 cm do 1 m, 0,5 godziny 8 Ochrona przed wnikaniem wody w zanurzeniu długotrwałym pod ciśnieniem *dopuszczalne niewielkie wnikanie Klasyfikacja IK, EN Odporność na udar mechaniczny kod IK Energia udaru (J) <

9 9 Specyfikacja techniczna Seria obudów Cubo S Cubo D Cubo O Cubo C Materiał PC ABS PC ABS PC ABS PC Przetłoczenia Boki gładkie, przetłoczenia Boki gładkie Boki gładkie Boki gładkie Boki gładkie, przetłoczenia Boki gładkie Przetłoczenia SFS metryczne i Pg metryczne Rozmiar min 75 x 125 x x 55 x x 200 x x 200 x 132 Rozmiar max 175 x 250 x x 300 x x 600 x x 600 x 187 Stopień ochrony IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 IP 66, IP 67 Odporn. na udar mech. IK 08 (-25 C +35 C) IK 07 (+35 C)/ IK 06 (-25 C) IK 08 (-25 C +35 C) IK 07 (+35 C)/ IK 06 (-25 C) IK 08 (-25 C +35 C) IK 08 (+35 C)/ IK 07 (-25 C) IK 08 (-25 C +35 C) Typ środowiskowy (UL) 4, 4X, 6, 12, 13 N/A 4, 4X, 6, 12, 13 N/A 4, 4X, 12, 13 N/A 4, 4X, 12, 13 Zakres temperatur pracy -40 C +80 C -40 C +60 C -40 C +80 C -40 C +60 C -40 C +80 C -40 C +60 C -40 C +80 C Palność UL 746C 5V UL 94 HB UL 746C 5V UL 94 HB UL 746C 5V UL 94 HB UL 746C 5V Seria obudów Cubo W Cubo P Cubo G Cubo R Cubo M Materiał PC PC PC PC ABS GRP Przetłoczenia Boki gładkie 4 całkowicie Przetłoczenia Boki gładkie, Boki gładkie Boki gładkie otwarte boki metryczne przetłoczenia metryczne, Pg lub SFS Rozmiar min 200 x 200 x x 300 x x 93 x x 125 x x 80 x 55 Rozmiar max 400 x 600 x x 600 x x 93 x x 600 x x 405 x 120 Stopień ochrony IP 66, IP 67 IP 65 IP 66 IP 65 IP 65 IP 66 Odporn. na udar mech. IK 08 (-25 C +35 C) IK 08 (-25 C +35 C) IK 08 (-25 C +35 C) IK 08 (-25 C +35 C) IK 08 (+35 C)/IK 07 (-25 C) 7 Nm Typ środowiskowy (UL) 4, 4X, 12, 13 N/A N/A N/A N/A N/A Zakres temperatur pracy -40 C +80 C N/A -50 C +120 C -40 C +80 C -40 C +60 C -40 C +110 C Palność UL 746C 5V N/A UL 94 5VA UL 94 V0/V2 UL 94 HB N/A Seria obudów Cubo E Cubo EO Cubo F Cubo H Materiał SS PPMS PPMS SS PPMS AL Przetłoczenia Boki gładkie Pokrywy boczne Przetłoczenia Boki gładkie Boki gładkie, Boki gładkie pokrywy boczne Rozmiar min 200 x 300 x x 240 x x 150 x x 45 x 30 Rozmiar max 1000 x 1200 x x 960 x x 400 x x 601 x 180 Stopień ochrony IP 66 1) IP 66 1) IP 66 IP 66 IP 66 IP 66 Odporn. na udar mech. IK 09 (-25 C +35 C) IK 09 (-25 C +35 C) IK 09 (-25 C +35 C) IK 09 (-25 C +35 C) IK 09 2) (-25 C +35 C) 7 Nm Typ środowiskowy (UL) N/A N/A N/A N/A N/A N/A Zakres temperatur pracy N/A N/A N/A N/A N/A -40 C +110 C Palność N/A N/A N/A N/A N/A N/A Materiał: PC = poliwęglan ABS = akrylonitryl butadien styren GRP = poliester wzmacniany włóknem szklanym AL = aluminium SS = stal nierdzewna, AISI 304 PPMS = stal malowana farbą poliestrową N/A = brak danych 1) Modele z 2 parami drzwi IP 55 2) Modele z oknem z poliwęglanu IK 07 (-5 C +80 C)

10 10 Obudowy Ensto Cubo w szczegółach Pokrywa Pokrywa może być przezroczysta, co umożliwia kontrolę wnętrza obudowy. Obudowy termoplastyczne posiadają szare lub przezroczyste pokrywy. Pokrywy szare produkuje się z ABS lub poliwęglanu. Pokrywy przezroczyste produkowane są z poliwęglanu. Obudowy Ensto Cubo F ze stali mogą być wyposażone w okienko inspekcyjne z poliwęglanu. Obudowy modułowe, koloru szarego lub przezroczyste, posiadają okienko na zawiasach. Ściany obudowy Obudowy Ensto Cubo mają grubsze ściany niż inne podobne produkty na rynku. Ułatwia to m.in. nacinane gwintów. Ponadto, używanie przycisków zamontowanych w pokrywie jest bezpieczniejsze, gdyż materiał jest sztywniejszy. Podstawy obudów z poliwęglanu wzmocnione są włóknem szklanym, co zwiększa ich sztywność i ułatwia wybijanie otworów. Posiadamy oprzyrządowanie modułowe umożliwiające efektywną kosztowo modyfikację form wtryskowych. Efektywność ta w szczególności dotyczy wykonywania otworów przy dużych seriach obudów dostosowywanych do wymagań klienta. Uszczelka Obudowy termoplastyczne i stalowe Ensto Cubo posiadają wtryskiwane bez łączeń uszczelki poliuretanowe PUR, co zapewnia wysoki stopień ochrony. Uszczelki obudów aluminiowych i poliestrowych wykonane są z neoprenu. Uszczelki silikonowe dostępne są na życzenie. Odporność uszczelek na temperaturę wynosi: Poliuretan C Neopren C Silikon C Płyty montażowe Płyty montażowe stosowane przez Ensto wykonane są ze stali galwanizowanej. Grubość płyt wynosi od 1,5 do 3,0 mm, w zależności od rozmiaru płyty. Na życzenie produkujemy też płyty ze stali nierdzewnej lub materiału nieprzewodzącego. Płyty montażowe dostosowujemy do indywidualnych wymagań klienta, oferując wycinanie gwintowanych otworów i trasowanie przetłoczeń. Płyty montażowe stanowią standardowe wyposażenie obudów stalowych Ensto Cubo E i EO.

11 11 Zawiasy Obudowy termoplastyczne i stalowe naścienne dostarczane są z zawiasami. Konstrukcja obudów stalowych Ensto Cubo E umożliwia zmianę kierunku otwierania drzwi w dowolnym momencie. Wszystkie obudowy możemy na życzenie wyposażyć w zawiasy. Oferujemy również śrubo-zawiasy pokrywy (OLSH1 i OLWH1) do obudów Ensto Cubo O i C oraz do systemu rozdzielnic Ensto Cubo P. Zamykanie i plombowanie Wszystkie obudowy w razie potrzeby mogą być zamykane i plombowane. Obudowy stalowe Ensto Cubo EO posiadają zamki w standardzie. Istnieje wiele opcji zamykania obudów. Obudowy naścienne Ensto Cubo W mogą być zamykane na kłódkę bez żadnych innych akcesoriów. Pokrywy i śruby pokrywy obudów Ensto Cubo S, C, O, W mają otwory, dzięki którym mogą być plombowane. Śruby pokrywy Obudowy termoplastyczne posiadają kilka opcji zamykania pokrywy. Wyposażone są standardowo w śruby z łbem pod wkrętak płaski/ krzyżakowy. Obudowy Ensto Cubo D, H i M posiadają metalowe śruby pokrywy. Śrubo-zawiasy pokrywy stosujemy w obudowach Ensto Cubo O i C oraz w systemie rozdzielnic Ensto Cubo P. Dzięki temu innowacyjnemu rozwiązaniu, pokrywę łatwo się otwiera, nawet gdy obudowa zamontowana jest w środku rozdzielnicy modułowej. Rozwiązanie to pozwala uniknąć także naprężeń wiązek przewodów w przypadku otwarcia pokrywy. Zawartość opakowania Seria Ensto Cubo S D O C W P G M E EO F H Podstawa obudowy x x x x x x x x x x x x Pokrywa/drzwi x x x x x x x x x x x Śruby pokrywy x x x x x x x x x Zaślepki do pokrywy x 1 x 2 Śruby montażowe x x x x x x x x x x Płyta montażowa z nakrętkami x x Pokrywa boczna, śruby i nakrętki x** x** Nadstawka + śruby x* x* x* Akcesoria do uziemienia x x x Zamek i klucz x x*** 1 Zaślepki do śrub pokrywy 2 Zaślepki do otworów montażowych (i otworów na zawiasy) * Standardowe obudowy o głębokości 187A mm ** Tylko modele ze pokrywami bocznymi *** Zamek z nacięciem (-), bez klucza

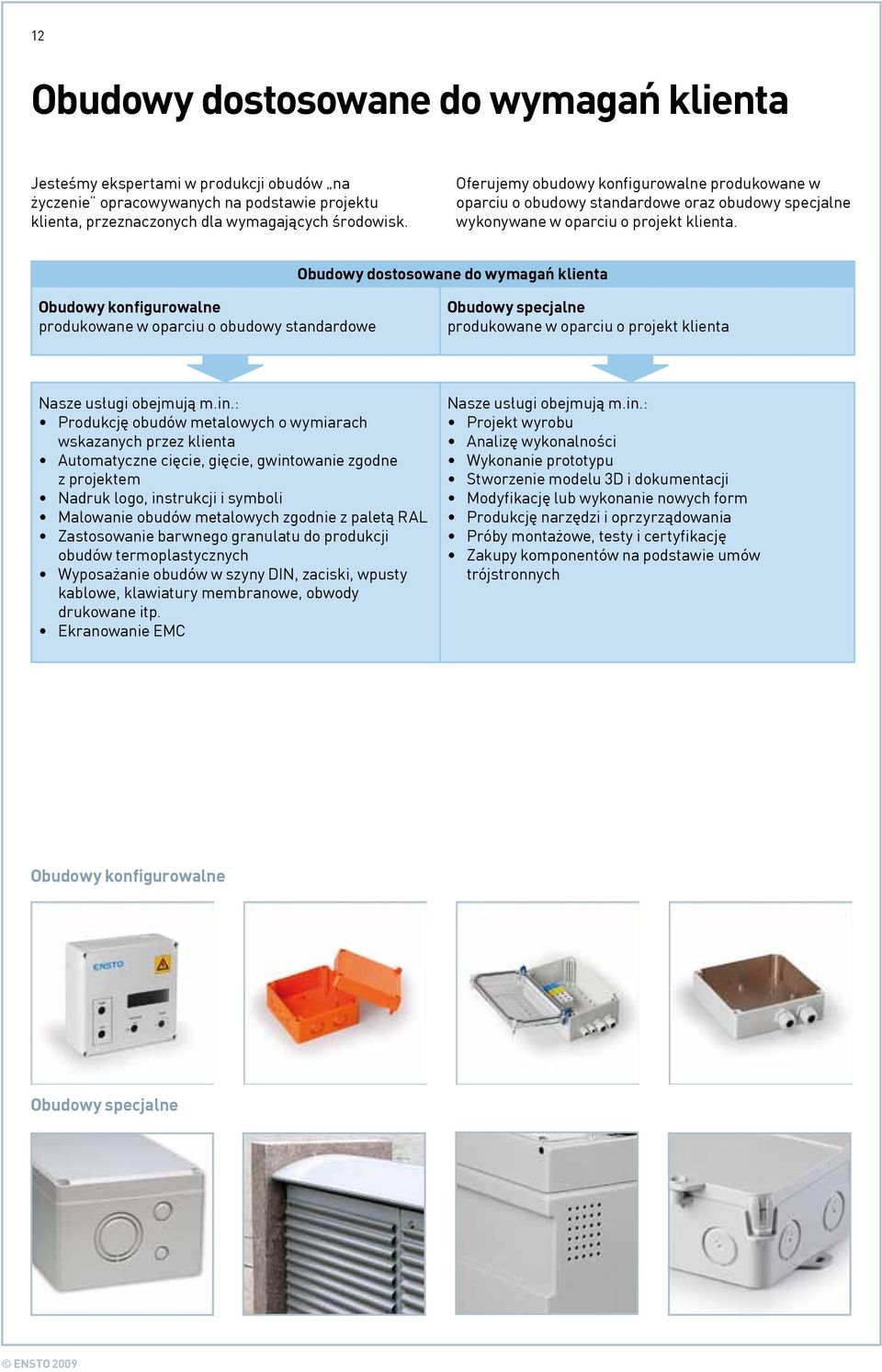

12 12 Obudowy dostosowane do wymagań klienta Jesteśmy ekspertami w produkcji obudów na życzenie opracowywanych na podstawie projektu klienta, przeznaczonych dla wymagających środowisk. Oferujemy obudowy konfigurowalne produkowane w oparciu o obudowy standardowe oraz obudowy specjalne wykonywane w oparciu o projekt klienta. Obudowy dostosowane do wymagań klienta Obudowy konfigurowalne produkowane w oparciu o obudowy standardowe Obudowy specjalne produkowane w oparciu o projekt klienta Nasze usługi obejmują m.in.: Produkcję obudów metalowych o wymiarach wskazanych przez klienta Automatyczne cięcie, gięcie, gwintowanie zgodne z projektem Nadruk logo, instrukcji i symboli Malowanie obudów metalowych zgodnie z paletą RAL Zastosowanie barwnego granulatu do produkcji obudów termoplastycznych Wyposażanie obudów w szyny DIN, zaciski, wpusty kablowe, klawiatury membranowe, obwody drukowane itp. Ekranowanie EMC Nasze usługi obejmują m.in.: Projekt wyrobu Analizę wykonalności Wykonanie prototypu Stworzenie modelu 3D i dokumentacji Modyfikację lub wykonanie nowych form Produkcję narzędzi i oprzyrządowania Próby montażowe, testy i certyfikację Zakupy komponentów na podstawie umów trójstronnych Obudowy konfigurowalne Obudowy specjalne

13 13 Nasz potencjał Posiadamy wieloletnie doświadczenie w zakresie różnych aplikacji dla przemysłu, wysoko kwalifikowaną kadrę pracowników, innowacyjny zespół projektowy oraz szeroką wiedzę o stosowanych materiałach. Specjalizujemy się w produkcji systemów obudów o wysokim stopniu ochrony dla wymagających środowisk. Mamy doświadczenie w produkcji obudów ATEX i obudów ekranowanych EMC. Specjalne uszczelki i materiały dostępne są na życzenie. Posiadamy nowoczesny park maszynowy włącznie z robotami najnowszej generacji. Automaty CuboFlex i Fanuc służą do dostosowywania obudów plastikowych do potrzeb klientów. Do nacinania przetłoczeń stosujemy technologię cięcia strumieniem wody pod wysokim ciśnieniem. Zdolność naszych maszyn wtryskowoodlewniczych wynosi od 50 do 1000 tn. Dysponujemy całkowicie zautomatyzowanym systemem gięcia i spawania obudów stalowych. Proces gięcia jest procesem płynnym, bez konieczności wymiany narzędzi. Cięcie laserowe pozwala na dowolność kształtów i wymiarów. Otwory nawiercane są przed malowaniem tak, aby uniknąć korozji. CuboLink - narzędzie do projektowania Narzędzie CuboLink stworzono po to, by uprościć proces związany z projektowaniem i zamawianiem obudów przez indywidualnego klienta. Program CuboLink jest narzędziem online. Służy do tworzenia konfiguracji, wyceny i zamawiania indywidualnego produktu. Jest zintegrowany z systemem ERP; generuje dokumentację techniczną automatycznie po stworzeniu konfiguracji obudowy. Program CuboLink można pobrać bezpłatnie z naszej strony internetowej. Nasz potencjał Innowacyjny zespół projektowy Doświadczony personel Szeroka wiedza o różnych materiałach, z których wykonywane są obudowy Duży wybór najwyższej jakości komponentów System modularnego oprzyrządowania do obudów standardowych pozwalający na efektywne kosztowo modyfikacje form wtryskowych Doświadczenie w dostarczaniu obudów dostosowanych do wymagań klientów Wykorzystanie metod cięcia laserowego do tworzenia obudów o niestandardowych kształtach Proces konfiguracji obudowy z narzędziem CuboLink Obudowy w projektach klientów

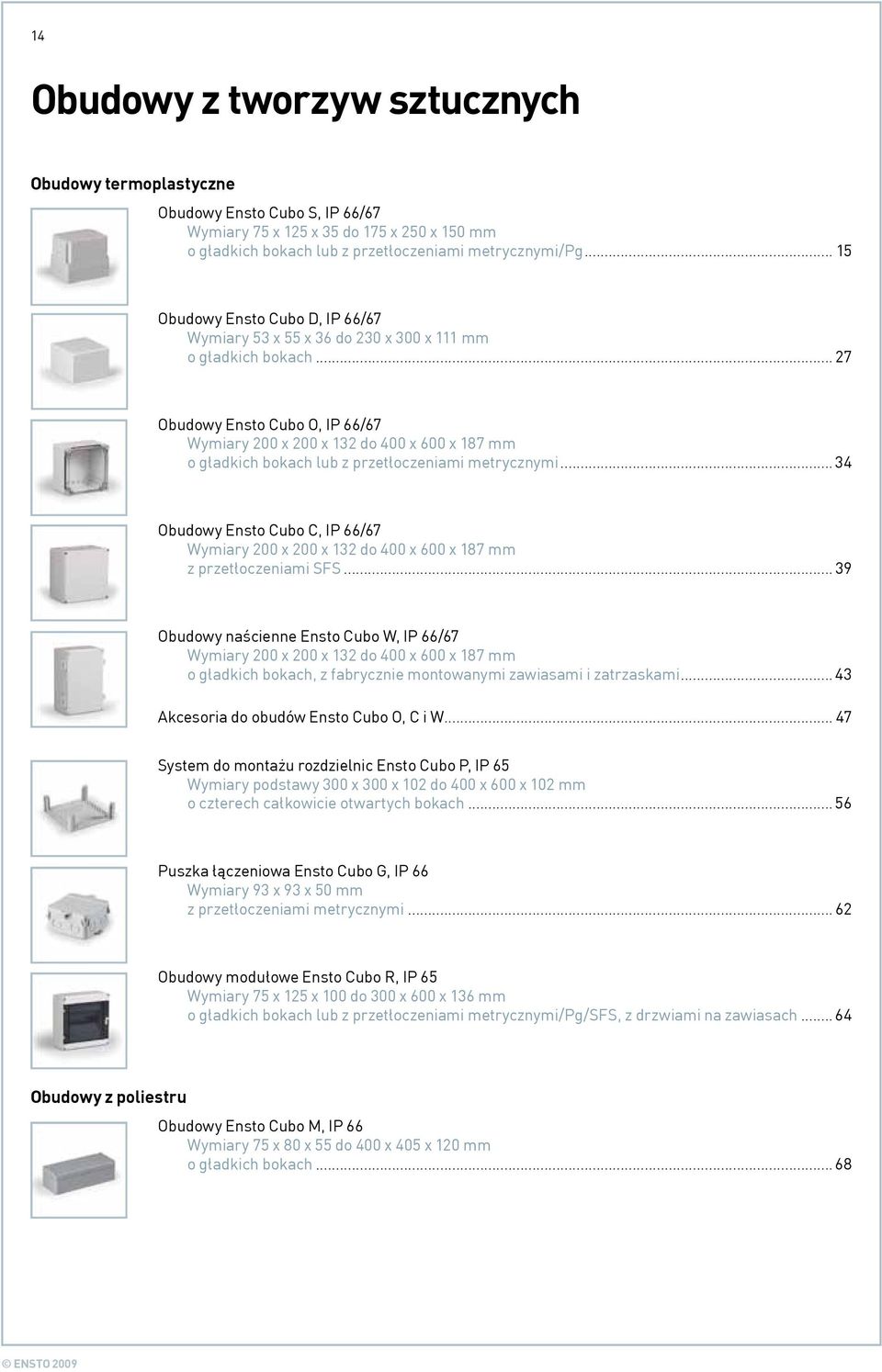

14 14 Obudowy z tworzyw sztucznych Obudowy termoplastyczne Obudowy Ensto Cubo S, IP 66/67 Wymiary 75 x 125 x 35 do 175 x 250 x 150 mm o gładkich bokach lub z przetłoczeniami metrycznymi/pg Obudowy Ensto Cubo D, IP 66/67 Wymiary 53 x 55 x 36 do 230 x 300 x 111 mm o gładkich bokach...27 Obudowy Ensto Cubo O, IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm o gładkich bokach lub z przetłoczeniami metrycznymi...34 Obudowy Ensto Cubo C, IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm z przetłoczeniami SFS...39 Obudowy naścienne Ensto Cubo W, IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm o gładkich bokach, z fabrycznie montowanymi zawiasami i zatrzaskami...43 Akcesoria do obudów Ensto Cubo O, C i W System do montażu rozdzielnic Ensto Cubo P, IP 65 Wymiary podstawy 300 x 300 x 102 do 400 x 600 x 102 mm o czterech całkowicie otwartych bokach...56 Puszka łączeniowa Ensto Cubo G, IP 66 Wymiary 93 x 93 x 50 mm z przetłoczeniami metrycznymi Obudowy modułowe Ensto Cubo R, IP 65 Wymiary 75 x 125 x 100 do 300 x 600 x 136 mm o gładkich bokach lub z przetłoczeniami metrycznymi/pg/sfs, z drzwiami na zawiasach Obudowy z poliestru Obudowy Ensto Cubo M, IP 66 Wymiary 75 x 80 x 55 do 400 x 405 x 120 mm o gładkich bokach...68

15 15 Obudowy Ensto Cubo S IP 66/67 Wymiary 75 x 125 x 35 do 175 x 250 x 150 mm Obudowy Ensto Cubo S w skrócie: Oferta obejmuje obudowy z bokami gładkimi lub z przetłoczeniami (metrycznymi lub Pg) Dostępne w 36 rozmiarach, w dwóch głębokościach podstawy (25 i 50 mm) i 5 różnych wysokościach pokrywy Pokrywa i śruby pokrywy wyposażone są w otwory umożliwiające zaplombowanie obudowy W podstawie znajdują się sloty umożliwiające montaż obwodów drukowanych Zawartość opakowania: Podstawa obudowy Pokrywa Śruby pokrywy Śruby montażowe Usługi dodatkowe: Obróbka mechaniczna Nadruki Zmiana koloru Montaż wyposażenia Bliższe informacje nt. możliwości konfigurowania obudów znajdują się na stronie 12. Zgodność Obudowy z poliwęglanu: Obudowy z ABS: K 4 J 2 3 b GL K 4 J b Specyfikacja techniczna Stopień ochrony: IP 66/67 Odporność na udar PC: IK 08 (-25 C C) mechaniczny: ABS: IK 07 (+35 C)/IK 06 (-25 C) Palność: PC: UL746C 5V ABS: UL94 HB Materiał Podstawa: Pokrywa: Śruby pokrywy: Uszczelka: Przetłoczenia Obudowy z poliwęglanu: Obudowy z ABS: Kolor standardowy ABS lub poliwęglan (PC) wzmacniany włóknem szklanym ABS lub poliwęglan Poliamid wzmacniany włóknem szklanym PUR (poliuretan) Gładkie boki, przetłoczenia metryczne lub Pg Gładkie boki Podstawa: Szara RAL 7035 Pokrywa: Szara RAL 7035 lub przezroczysta Informacje techniczne nt. materiałów, z których wykonane są obudowy, znajdują się na stronie 5. Obudowy Ensto Cubo S dostępne są w 36 rozmiarach, w dwóch głębokościach podstawy (25 i 50 mm) i 5 różnych wysokościach pokrywy. W podstawie znajdują się sloty umożliwiające montaż obwodów drukowanych. Pokrywa i śruby wyposażone są w otwory umożliwiające zaplombowanie obudowy. Karty produktów, rysunki techniczne oraz modele 3D znaleźć można na stronie

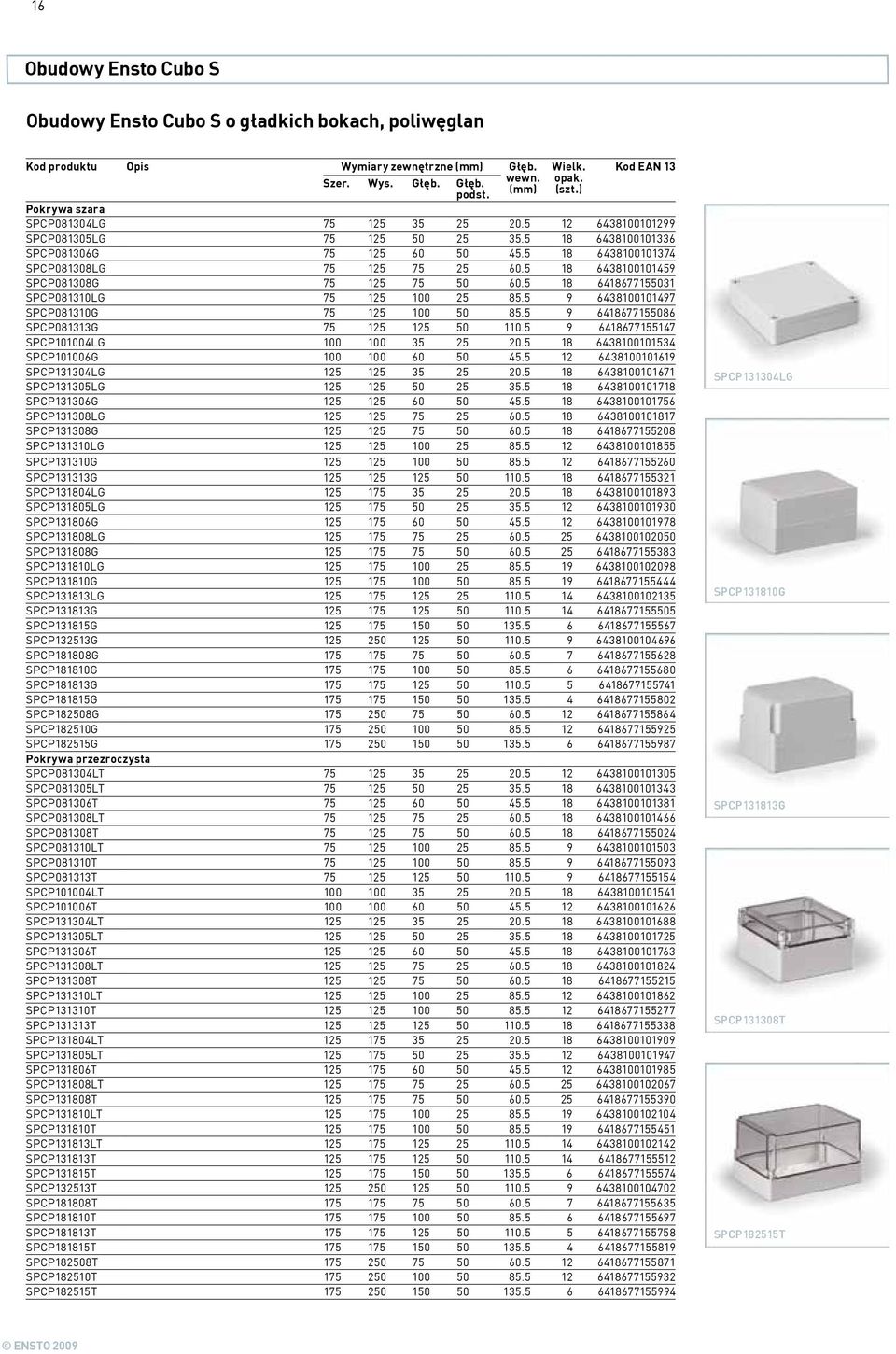

16 16 Obudowy Ensto Cubo S Obudowy Ensto Cubo S o gładkich bokach, poliwęglan Wymiary zewnętrzne Głęb. Szer. Wys. Głęb. Głęb. wewn. podst. Wielk. opak. (szt.) Pokrywa szara SPCP081304LG SPCP081305LG SPCP081306G SPCP081308LG SPCP081308G SPCP081310LG SPCP081310G SPCP081313G SPCP101004LG SPCP101006G SPCP131304LG SPCP131305LG SPCP131306G SPCP131308LG SPCP131308G SPCP131310LG SPCP131310G SPCP131313G SPCP131804LG SPCP131805LG SPCP131806G SPCP131808LG SPCP131808G SPCP131810LG SPCP131810G SPCP131813LG SPCP131813G SPCP131815G SPCP132513G SPCP181808G SPCP181810G SPCP181813G SPCP181815G SPCP182508G SPCP182510G SPCP182515G Pokrywa przezroczysta SPCP081304LT SPCP081305LT SPCP081306T SPCP081308LT SPCP081308T SPCP081310LT SPCP081310T SPCP081313T SPCP101004LT SPCP101006T SPCP131304LT SPCP131305LT SPCP131306T SPCP131308LT SPCP131308T SPCP131310LT SPCP131310T SPCP131313T SPCP131804LT SPCP131805LT SPCP131806T SPCP131808LT SPCP131808T SPCP131810LT SPCP131810T SPCP131813LT SPCP131813T SPCP131815T SPCP132513T SPCP181808T SPCP181810T SPCP181813T SPCP181815T SPCP182508T SPCP182510T SPCP182515T SPCP131304LG SPCP131810G SPCP131813G SPCP131308T SPCP182515T

17 17 Obudowy Ensto Cubo S Obudowy Ensto Cubo S o gładkich bokach, ABS Wymiary zewnętrzne Głęb. Szer. Wys. Głęb. Głęb. wewn. podst. Wielk. opak. (szt.) Pokrywa szara SABP081304LG SABP081305LG SABP081306G SABP081308LG SABP081308G SABP081310LG SABP081310G SABP081313G SABP101004LG SABP101006G SABP131304LG SABP131305LG SABP131306G SABP131308LG SABP131308G SABP131310LG SABP131310G SABP131313G SABP131804LG SABP131805LG SABP131806G SABP131808LG SABP131808G SABP131810LG SABP131810G SABP131813LG SABP131813G SABP131815G SABP132513G SABP181808G SABP181810G SABP181813G SABP181815G SABP182508G SABP182510G SABP182515G Pokrywa przezroczysta SABP081304LT SABP081305LT SABP081306T SABP081308LT SABP081308T SABP081310LT SABP081310T SABP081313T SABP101004LT SABP101006T SABP131304LT SABP131305LT SABP131306T SABP131308LT SABP131308T SABP131310LT SABP131310T SABP131313T SABP131804LT SABP131805LT SABP131806T SABP131808LT SABP131808T SABP131810LT SABP131810T SABP131813LT SABP131813T SABP131815T SABP132513T SABP181808T SABP181810T SABP181813T SABP181815T SABP182508T SABP182510T SABP182515T SABP131304LG SABP081313G SABP131306T SABP131310T SABP131313T

18 18 Obudowy Ensto Cubo S Obudowy Ensto Cubo S z przetłoczeniami metrycznymi, poliwęglan Przetłoczenia Wymiary zewnętrzne Głęb. Szer. Wys. Głęb. Głęb. wewn. podst. Wielk. opak. (szt.) Pokrywa szara SPCM081306G 2 x M16/ x M12/ SPCM081308G 2 x M16/ x M12/ SPCM081310G 2 x M16/ x M12/ SPCM081313G 2 x M16/ x M12/ SPCM101006G 2 x M16/ x M12/ SPCM131306G 4 x M16/ x M12/ SPCM131308G 4 x M16/ x M12/ SPCM131310G 4 x M16/ x M12/ SPCM131313G 4 x M16/ x M12/ SPCM131806G 4 x M16/ x M12/ SPCM131808G 4 x M16/ x M12/ SPCM131810G 4 x M16/ x M12/ SPCM131813G 4 x M16/ x M12/ SPCM131815G 4 x M16/ x M12/ SPCM132513G 4 x M20/ SPCM181808G 4 x M12/ x M16/ x M12/ SPCM181810G 4 x M12/ x M16/ x M12/ SPCM181813G 4 x M12/ x M16/ x M12/ SPCM181815G 4 x M12/ x M16/ x M12/ SPCM182508G 4 x M12/ x M16/ x M12/ SPCM182510G 4 x M12/ x M16/ x M12/ SPCM182515G 4 x M12/ x M16/ x M12/ Pokrywa przezroczysta SPCM081306T 2 x M16/ x M12/ SPCM081308T 2 x M16/ x M12/ SPCM081310T 2 x M16/ x M12/ SPCM081313T 2 x M16/ x M12/ SPCM101006T 2 x M16/ x M12/ SPCM131306T 4 x M16/ x M12/ SPCM131308T 4 x M16/ x M12/ SPCM131310T 4 x M16/ x M12/ SPCM131313T 4 x M16/ x M12/ SPCM131806T 4 x M16/ x M12/ SPCM131808T 4 x M16/ x M12/ SPCM131810T 4 x M16/ x M12/ SPCM131813T 4 x M16/ x M12/ SPCM131815T 4 x M16/ x M12/ SPCM132513T 4 x M20/ SPCM181808T 4 x M12/ x M16/ x M12/ SPCM181810T 4 x M12/ x M16/ x M12/ SPCM181813T 4 x M12/ x M16/ x M12/ SPCM181815T 4 x M12/ x M16/ x M12/ SPCM182508T 4 x M12/ x M16/ x M12/ SPCM182510T 4 x M12/ x M16/ x M12/ SPCM182515T 4 x M12/ x M16/ x M12/ SPCM081308G SPCM131313G SPCM182515T Obudowy Ensto Cubo S z przetłoczeniami Pg, poliwęglan Przetłoczenia Wymiary zewnętrzne Głęb. Szer. Wys. Głęb. Głęb. wewn. podst. Wielk. opak. (szt.) Pokrywa szara SPCK081306G 2 x Pg9/ x Pg9/ SPCK081308G 2 x Pg9/ x Pg9/ SPCK081310G 2 x Pg9/ x Pg9/ SPCK081313G 2 x Pg9/ x Pg9/ SPCK131306G 4 x Pg16/ x Pg9/ SPCK131308G 4 x Pg16/ x Pg9/ SPCK131310G 4 x Pg16/ x Pg9/ SPCK131313G 4 x Pg16/ x Pg9/ SPCK131806G 4 x Pg16/ x Pg9/ SPCK131808G 4 x Pg16/ x Pg9/ SPCK131810G 4 x Pg16/ x Pg9/ SPCK131813G 4 x Pg16/ x Pg9/ SPCK131815G 4 x Pg16/ x Pg9/ SPCK181808G 4 x Pg16/ x Pg9/ x Pg9/ SPCK181810G 4 x Pg16/ x Pg9/ x Pg9/ SPCK181813G 4 x Pg16/ x Pg9/ x Pg9/ SPCK181815G 4 x Pg16/ x Pg9/ x Pg9/ SPCK131306G

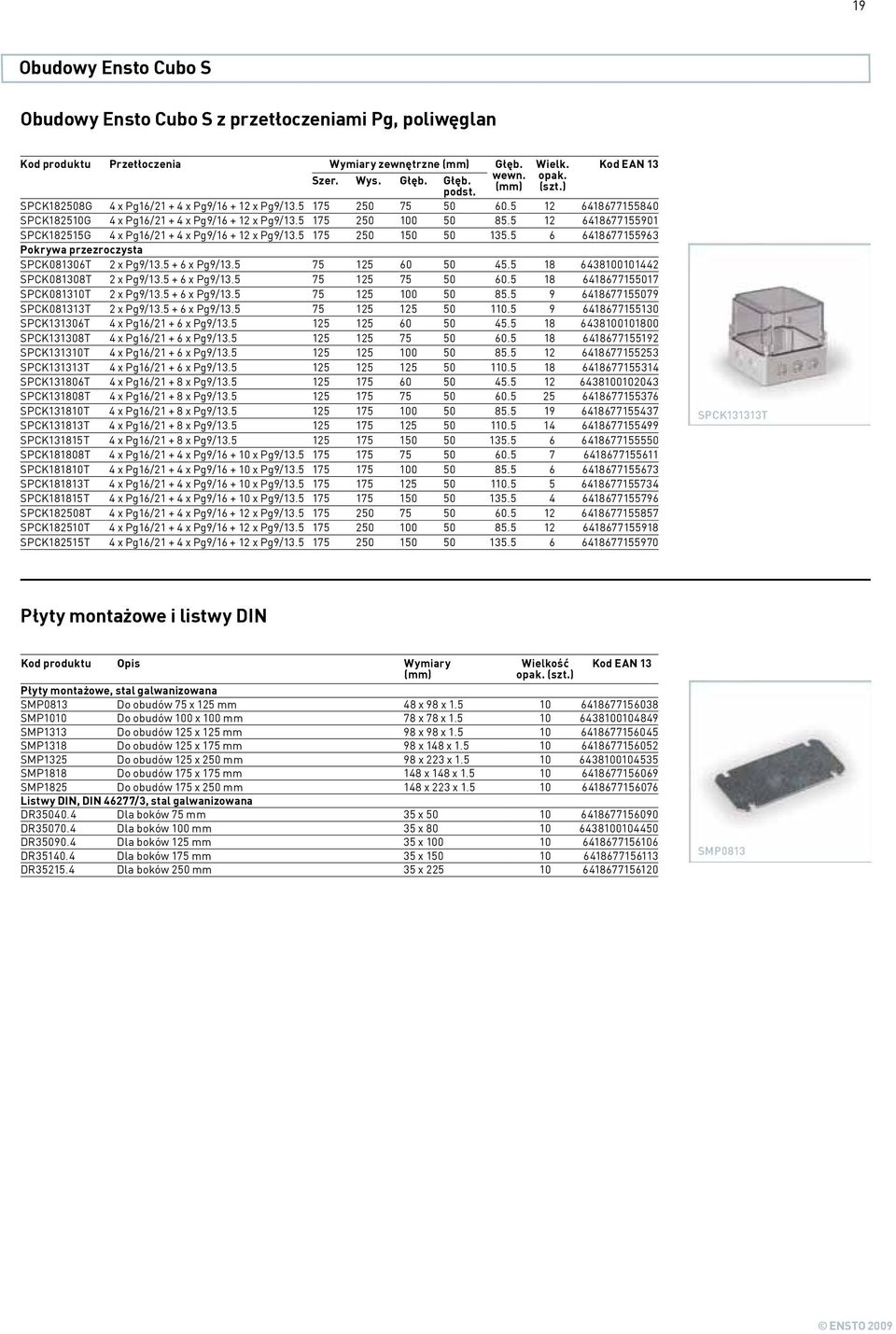

19 19 Obudowy Ensto Cubo S Obudowy Ensto Cubo S z przetłoczeniami Pg, poliwęglan Przetłoczenia Wymiary zewnętrzne Głęb. Szer. Wys. Głęb. Głęb. wewn. podst. Wielk. opak. (szt.) SPCK182508G 4 x Pg16/ x Pg9/ x Pg9/ SPCK182510G 4 x Pg16/ x Pg9/ x Pg9/ SPCK182515G 4 x Pg16/ x Pg9/ x Pg9/ Pokrywa przezroczysta SPCK081306T 2 x Pg9/ x Pg9/ SPCK081308T 2 x Pg9/ x Pg9/ SPCK081310T 2 x Pg9/ x Pg9/ SPCK081313T 2 x Pg9/ x Pg9/ SPCK131306T 4 x Pg16/ x Pg9/ SPCK131308T 4 x Pg16/ x Pg9/ SPCK131310T 4 x Pg16/ x Pg9/ SPCK131313T 4 x Pg16/ x Pg9/ SPCK131806T 4 x Pg16/ x Pg9/ SPCK131808T 4 x Pg16/ x Pg9/ SPCK131810T 4 x Pg16/ x Pg9/ SPCK131813T 4 x Pg16/ x Pg9/ SPCK131815T 4 x Pg16/ x Pg9/ SPCK181808T 4 x Pg16/ x Pg9/ x Pg9/ SPCK181810T 4 x Pg16/ x Pg9/ x Pg9/ SPCK181813T 4 x Pg16/ x Pg9/ x Pg9/ SPCK181815T 4 x Pg16/ x Pg9/ x Pg9/ SPCK182508T 4 x Pg16/ x Pg9/ x Pg9/ SPCK182510T 4 x Pg16/ x Pg9/ x Pg9/ SPCK182515T 4 x Pg16/ x Pg9/ x Pg9/ SPCK131313T Płyty montażowe i listwy DIN Wymiary Wielkość opak. (szt.) Płyty montażowe, stal galwanizowana SMP0813 Do obudów 75 x 125 mm 48 x 98 x SMP1010 Do obudów 100 x 100 mm 78 x 78 x SMP1313 Do obudów 125 x 125 mm 98 x 98 x SMP1318 Do obudów 125 x 175 mm 98 x 148 x SMP1325 Do obudów 125 x 250 mm 98 x 223 x SMP1818 Do obudów 175 x 175 mm 148 x 148 x SMP1825 Do obudów 175 x 250 mm 148 x 223 x Listwy DIN, DIN 46277/3, stal galwanizowana DR Dla boków 75 mm 35 x DR Dla boków 100 mm 35 x DR Dla boków 125 mm 35 x DR Dla boków 175 mm 35 x DR Dla boków 250 mm 35 x SMP0813

20 20 Obudowy Ensto Cubo S Pozostałe akcesoria Wymiary Wielkość opak. (szt.) DSHI1 Zawias, 2 szt., poliwęglan 28 x SFL1 Uchwyt do wieszania obudowy, 4 szt., poliwęglan 15 x SBI1 Tuleja mosiężna do kołków montażowych w podstawie M SBIA1.04 Tuleja mosiężna, 4 szt. M SBS40 Element dystansowy, 40 mm, dla paneli frontowych 7 x SMS1 Śruba montażowa dla płyt i listew DIN, stal 4 x SCP08 Zaślepka narożna, krótka, dla pokryw 25 mm, polietylen ø11 x SCP10 Zaślepka narożna, długa, dla pokryw 50 mm, polietylen ø12 x SCP1315 Zaślepka narożna, krótka, dla pokryw 75 i 100 mm, polietylen ø11.5 x SLS35 Śruba pokrywy, średnia, stal 11 x SLS60 Śruba pokrywy, długa, dla pokryw 50 mm, stal 11 x SLSA23.04 Komplet: 4 śruby krótkie + 4 śruby SMS1 11 x SLSA35.04 Komplet: 4 śruby SLS śruby SMS1 11 x SLSA60.04 Komplet: 4 śruby SLS śruby SMS1 11 x SLW1 Główka motylek dla śrub pokrywy, tylko do obudów 25 i 50 mm 11 x PEM237.2 Etykieta UL, do obudów SPCx 30 x PEM166 Etykieta UL, do obudów z poliwęglanu 38 x Para zawiasów, DSHI1. Uchwyt do wieszania obudowy, zestaw 4 szt., SFL1. Tuleja mosiężna do kołków montażowych, SBI1. Element dystansowy dla paneli frontowych, SBS40. Śruba montażowa dla płyt i listew DIN, stal, SMS1. Zaślepka narożna, krótka, SCP1315. Zaślepka narożna, długa, SCP10. Śruba pokrywy, średnia, SLS35. Śruba pokrywy, długa, SLS60. Komplet: 4 śruby krótkie + 4 śruby SMS1. Główka motylek dla śrub pokrywy, SLW1. Etykieta UL, PEM Etykieta UL, PEM166.

21 21 Rysunki techniczne, Ensto Cubo S Measurements Wymiary w mm in mm [calach] [inch] Ensto Cubo S 75 x 125 x 35 mm Ensto Cubo S 75 x 125 x 50 mm Pokrywa szara Pokrywa przezr. SPCP081304LG SPCP081304LT Gładkie boki, poliwęglan SABP081304LG SABP081304LT Gładkie boki, ABS Pokrywa szara Pokrywa przezr. SPCP081305LG SPCP081305LT Gładkie boki, poliwęglan SABP081305LG SABP081305LT Gładkie boki, ABS Ensto Cubo S 75 x 125 x 60 mm Ensto Cubo S 75 x 125 x 75 mm Pokrywa szara Pokrywa przezr. SPCP081306G SPCP081306T Gładkie boki, poliwęglan SABP081306G SABP081306T Gładkie boki, ABS SPCM081306G SPCM081306T 2 x M16/ x M12/20, PC SPCK081306G SPCK081306T 2 x Pg9/ x Pg9/13.5, PC Pokrywa szara Pokrywa przezr. SPCP081308LG SPCP081308LT Gładkie boki, poliwęglan SABP081308LG SABP081308LT Gładkie boki, ABS Ensto Cubo S 75 x 125 x 75 mm Ensto Cubo S 75 x 125 x 100 mm Pokrywa szara Pokrywa przezr. SPCP081308G SPCP081308T Gładkie boki, poliwęglan SABP081308G SABP081308T Gładkie boki, ABS SPCM081308G SPCM081308T 2 x M16/ x M12/20, PC SPCK081308G SPCK081308T 2 x Pg9/ x Pg9/13.5, PC Pokrywa szara Pokrywa przezr. SPCP081310LG SPCP081310LT Gładkie boki, poliwęglan SABP081310LG SABP081310LT Gładkie boki, ABS

22 22 Rysunki techniczne, Ensto Cubo S Measurements Wymiary w in mm mm [calach] [inch] Ensto Cubo S 75 x 125 x 100 mm Ensto Cubo S 75 x 125 x 125 mm Pokrywa szara Pokrywa przezr. SPCP081310G SPCP081310T Gładkie boki, poliwęglan SABP081310G SABP081310T Gładkie boki, ABS SPCM081310G SPCM081310T 2 x M16/ x M12/20, PC SPCK081310G SPCK081310T 2 x Pg9/ x Pg9/13.5, PC Pokrywa szara Pokrywa przezr. SPCP081313G SPCP081313T Gładkie boki, poliwęglan SABP081313G SABP081313T Gładkie boki, ABS SPCM081313G SPCM081313T 2 x M16/ x M12/20, PC SPCK081313G SPCK081313T 2 x Pg9/ x Pg9/13.5, PC Ensto Cubo S 100 x 100 x 35 mm Ensto Cubo S 100 x 100 x 60 mm Pokrywa szara Pokrywa przezr. SPCP101004LG SPCP101004LT Gładkie boki, poliwęglan SABP101004LG SABP101004LT Gładkie boki, ABS Pokrywa szara Pokrywa przezr. SPCP101006G SPCP101006T Gładkie boki, poliwęglan SABP101006G SABP101006T Gładkie boki, ABS SPCM101006G SPCM101006T 2 x M16/ x M12/20, PC Ensto Cubo S 125 x 125 x 35 mm Ensto Cubo S 125 x 125 x 50 mm Pokrywa szara Pokrywa przezr. SPCP131304LG SPCP131304LT Gładkie boki, poliwęglan SABP131304LG SABP131304LT Gładkie boki, ABS Pokrywa szara Pokrywa przezr. SPCP131305LG SPCP131305LT Gładkie boki, poliwęglan SABP131305LG SABP131305LT Gładkie boki, ABS

23 23 Rysunki techniczne, Ensto Cubo S Measurements Wymiary w mm in mm [calach] [inch] Ensto Cubo S 125 x 125 x 60 mm Ensto Cubo S 125 x 125 x 75 mm Pokrywa szara Pokrywa przezr. SPCP131306G SPCP131306T Gładkie boki, poliwęglan SABP131306G SABP131306T Gładkie boki, ABS SPCM131306G SPCM131306T 4 x M16/ x M12/20, PC SPCK131306G SPCK131306T 4 x Pg16/ x Pg9/13.5, PC Pokrywa szara Pokrywa przezr. SPCP131308LG SPCP131308LT Gładkie boki, poliwęglan SABP131308LG SABP131308LT Gładkie boki, ABS Ensto Cubo S 125 x 125 x 75 mm Ensto Cubo S 125 x 125 x 100 mm Pokrywa szara Pokrywa przezr. SPCP131308G SPCP131308T Gładkie boki, poliwęglan SABP131308G SABP131308T Gładkie boki, ABS SPCM131308G SPCM131308T 4 x M16/ x M12/20, PC SPCK131308G SPCK131308T 4 x Pg16/ x Pg9/13.5, PC Pokrywa szara Pokrywa przezr. SPCP131310LG SPCP131310LT Gładkie boki, poliwęglan SABP131310LG SABP131310LT Gładkie boki, ABS Ensto Cubo S 125 x 125 x 100 mm Ensto Cubo S 125 x 125 x 125 mm Pokrywa szara Pokrywa przezr. SPCP131310G SPCP131310T Gładkie boki, poliwęglan SABP131310G SABP131310T Gładkie boki, ABS SPCM131310G SPCM131310T 4 x M16/ x M12/20, PC SPCK131310G SPCK131310T 4 x Pg16/ x Pg9/13.5, PC Pokrywa szara Pokrywa przezr. SPCP131313G SPCP131313T Gładkie boki, poliwęglan SABP131313G SABP131313T Gładkie boki, ABS SPCM131313G SPCM131313T 4 x M16/ x M12/20, PC SPCK131313G SPCK131313T 4 x Pg16/ x Pg9/13.5, PC
