1 SYSTEMY OBUDÓW Ensto Cubo

2 Systemy obudów i aplikcje Ensto Cubo Firma Ensto posiada szerokie doświadczenie w zakresie technologii produkcji obudów, jak również kompleksowych rozwiązań dla indywidualnych potrzeb klienta. Nasza rodzina obudów została specjalnie opracowana i przetestowana pod kątem możliwie szerokiego wykorzystania w przemyśle elektrotechnicznym, w każdym, nawet najbardziej wymagajacym środowisku. Rodzina obudów Ensto Cubo to jedna z większych dostępnych na rynku. Aby spełnić wymagania naszych klientów opracowaliśmy również szeroką gamę zacisków, rozłączników oraz podstaw bezpiecznikowych, ze szczególnym uwzględnieniem potrzeb firm prefabrykujących rozdzielnice. Większość naszych klientów obejmuje producentów urządzeń i maszyn (OEM) dla przemysłu elektronicznego oraz elektrotechnicznego, jak również wykonawców, instalatorów oraz służby utrzymania ruchu. Naszym celem jest rozwiązywanie problemów naszych klientów poprzez posiadaną wiedzę, zaplecze techniczne oraz współpracę. Wiele aplikacji z wykrzystaniem naszych produktów zostało opracowanych wspólnie z naszymi klientami. Kompetentny personel pozostaje zawsze do dyspozycji. Dzięki doświadczeniu jesteśmy zaufanym partnerem naszych klientów i kontrahentów. Mamy głęboką nadzieję, iż nasz nowy katalog pozwoli wybrać właściwe rozwiązanie dla Twojej aplikacji. Obudowy Ensto Cubo z poliwęglanu zostały zastosowane w szczególnie wymagającej aplikacji w praskim metrze. Obudowy zainstalowane na podwoziu wagonów metra znajdujących się w eksploatacji 20 godzin na dobę narażone są na nagłe zmiany temperatur, naprężenia mechniczne, wibracje jak również udary mechaniczne. 2

3 Spis treści Wstęp strona Dobór obudów, certyfikaty, stopień ochrony IP 4-5 Materiały termoplastyczne: poliwęglan i ABS 6-7 Blachy stalowe: malowane, nierdzewne, kwasoodporne 8-9 Usługi dodatkowe Rodziny produktów, kodowanie obudów Obudowy dla OEM (producenci osprzętu elektrotech.) Poliwęglan i ABS Ensto Cubo D Aluminium Ensto Cubo H Poliester Ensto Cubo M Obudowy uniwersalne Rozmiary: małe i średnie Ensto Cubo S Rozmiary: średnie i duże Ensto Cubo O oraz C Do budowy rozdzielnic Ensto Cubo P Obudowy naścienne Poliwęglan Ensto Cubo W Blacha stalowa Ensto Cubo E Obudowy dla zacisków Blacha stalowa Ensto Cubo F Obudowy pozostałe Ekranowane Ensto Cubo EMC Modułowe Ensto Cubo R Produkty pozostałe Akcesoria dla obudów i rozdzielnic Dławnice kablowe Pakiety Instalacyjne Szafki 19" dla zastosowań teleinformatycznych

4 Dobór obudów Ensto Cubo Dobór stopnia ochrony IP Klasyfikacja stopnia ochrony IP oparta jest o system dwóch cyfr z których pierwsza określa ochronę przed ciałami stałymi, druga natomiast przed wnikaniem cieczy. Obudowy Ensto Cubo klasfikowane są w zakresie od IP 55 do IP66/67, co oznacza iż nadają się do zastosowań w nawet najbardziej wymagającym środowisku. Stopień ochrony jest określany dla pustej obudowy, a montaż dodatkowych akcesoriów nie powinien go obniżać. Dlatego też montowane np. dławnice kablowe powinny mieć stopień ochrony IP wyższy lub ostatecznie równy stopniu ochrony obudowy. Płyta montażowa, a tym samym przestrzeń montażowa jest mniejsza od obudowy. Dobór wymiarów Wybór obudowy ze względu na jej wymiar powinien uwzględniać wymogi instalowanej wewnątrz aparatury jak również miejsca montażu samej obudowy. Istotna jest także możliwość dalszej rozbudowy obudowy bądź rozdzielnicy o kolejne urządzenia. Należy pamiętać, iż wymiary podawane w opisie obudów są zawsze wymiarami zewnętrznymi, w związku z tym przestrzeń montażowa jest mniejsza. Obudowy Ensto Cubo z tworzyw i metali są zgodne z normą EN Wiele typów obudów jest dodatkowo klasyfikowane przez amerykańskie stowarzyszenie NEMA. Konserwacja obudów Roczny przegląd obudów instalowanych wewnątrz pomieszczeń jest rekomendowany. Dla urządzeń znajdujących się na zewnątrz powinien odbywać się częściej. Przegląd powinien obejmować ogólny stan powierzchni obudowy, kontrolę zainstalowanej w obudowie aparatury oraz sprawdzenie czy do wnętrza nie przedostaje się wilgoć bądź kurz. Obudowy z materiałów termoplastycznych można czyścić za pomocą łagodnych detergentów. Certyfikaty Obudowy Ensto Cubo posiadają certyfikaty zgodne z EN (wydane przez SGS Fimko). Większość obudów z poliwęglanu jest certyfikowana zgodnie ze standardami UL oraz cul (Underwriters Laboratories, dokument # E ). Wybrane rodziny obudów posiadają certyfikaty wydane przez Germanischer Lloyd oraz RINA (Włochy) zajmujące się dopuszczeniami wyrobów dla zastosowań morskich. Dla rynku rosyjskiego dostępne są certyfikaty wydane przez GOST. Certyfikaty Obudowy Obudowy Obudowy Obudowy Obudowy dla OEM uniwersalne naścienne dla zacisków modułowe Ensto Cubo Ensto Cubo Ensto Cubo Ensto Cubo Ensto Cubo D S, C, O P W E F R SGS Fimko EN X X X X X X X SGS Fimko EN X UL X* X* X cul X* X* X GOST X X X X X X X Germanischer Lloyd X X X X * tylko dla obudów z poliwęglanu 4

5 Klasyfikacja stopnia ochrony Ensto Cubo IP-klasyfikacja, EN IK-klasyfikacja, EN sza CYFRA IP Ochrona przed ciałami stałymi 0: Brak ochrony 1: Ochrona przed ciałami do fi 50 mm 2-ga CYFRA IP Ochrona przed cieczami 0: Brak ochrony 1: Ochrona przed pionowo padającymi kroplami wody Energia udaru/j IK-kod < IK IK 06 2 IK 07 5 IK IK IK 10 2: Ochrona przed ciałami do fi 12 mm 3: Ochrona przed ciałami do fi 2.5 mm 2: Ochrona przed padającymi kroplami pod kątem maks. 15 3: Ochrona przed padającymi kroplami pod kątem maks. 60 4: Ochrona przed ciałami do fi 1 mm 5: Ochrona przed pyłem. Możliwe niewielkie przenikanie. 4: Ochrona przed kroplami padającymi pod dowolnym kątem 5: Ochrona przed strugami pod niskim ciśnieniem * 6: Całkowita ochrona przed pyłem 6:Ochrona przed silnymi strugami wody pod ciśnieniem * 7: Ochrona przed wnikaniem wody w zanurzeniu od 15cm do 1m 8: Ochrona przed wnikaniem wody w zanurzeniu długotrwałym pod ciśnieniem * dopuszczalne niewielkie wnikanie NEMA Klasyfikacja bezpieczeństwa NEMA (Stowarzyszenie Producentów Aparatury Elektrycznej) jest amerykańską organizacją zajmującą się standaryzacją aparatury dla przemysłu elektrotechnicznego. Procedury i standardy wyznaczane przez NEMA stosowane są przez Underwriters (UL) podczas testów obudów. Poniżej zestawiono obie klasyfikacje NEMA oraz IP. NEMA: IP: Wewnątrz: Na zewnątrz: Wew./Zew.: Ochrona przed wybranymi czynnikami: NEMA 1 IP 23 X Opadające zanieczyszczenia NEMA 2 IP 30 X Rozpryskiwana woda i opadające zanieczyszenia NEMA 3 IP 64 X Wiatr niosący piach, deszcz i grad NEMA 3R IP 32 X Deszcz i grad NEMA 3S IP 64 X Jak w p. 3, aparatura do zast. na zew., oblodzenie NEMA 4 IP 66 X Jak w p. 3, ochrona przed strugami wody, oblodzeniem NEMA 4X IP 66 X Jak w p. 4, odporność na korozję NEMA 6 IP X Jak w p. 6P, akceptowane oblodzenie, odporność na korozję NEMA 6P IP X Zanurzenie w wodzie, określony czas i głębokość NEMA 12, 12K IP 65 X Zanieczyszczenia/krople nieagresywnych cieczy NEMA 13 IP 65 X Jak w p. 12, ropa i nieagresywne płyny chłodnicze 5

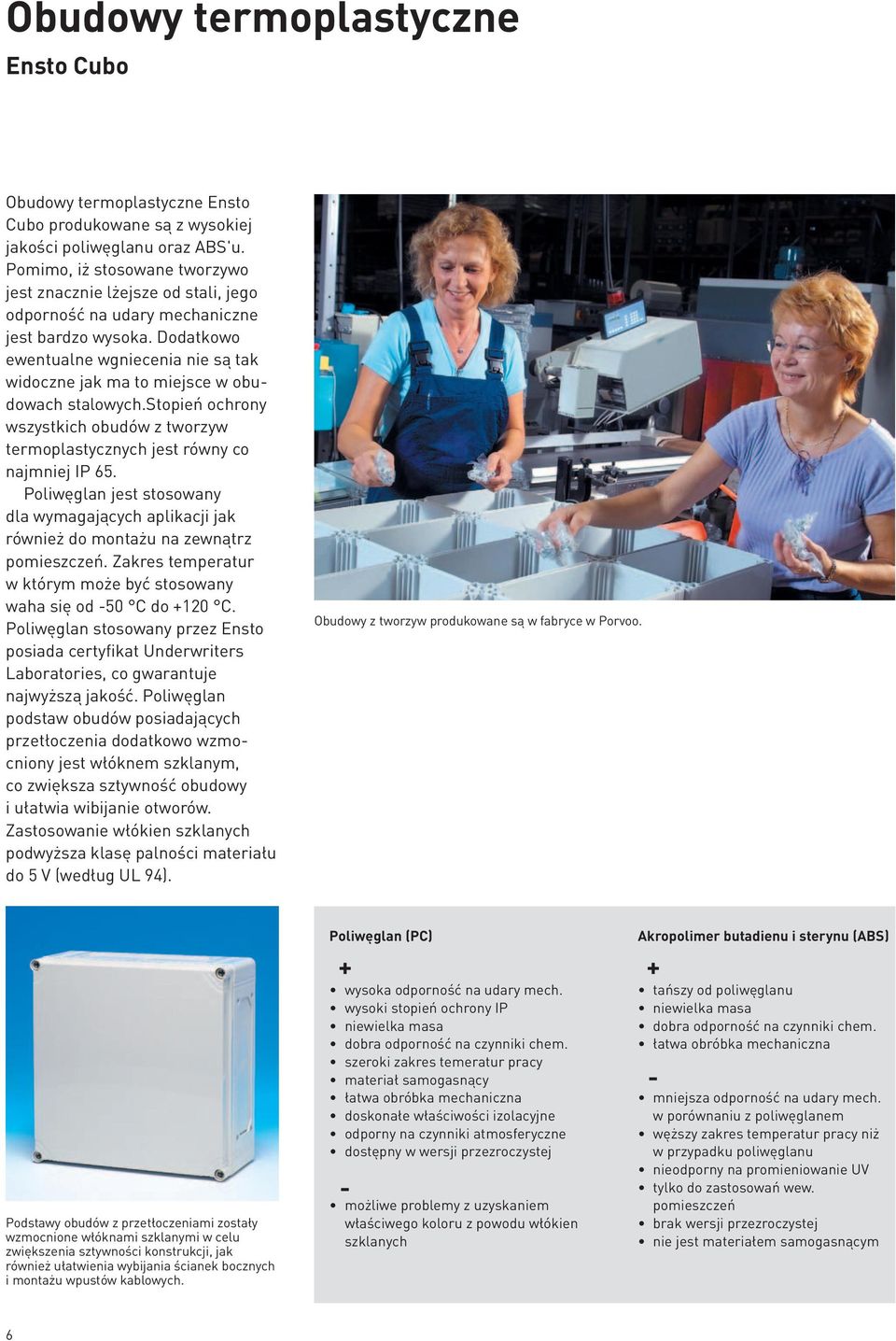

6 Obudowy termoplastyczne Ensto Cubo Obudowy termoplastyczne Ensto Cubo produkowane są z wysokiej jakości poliwęglanu oraz ABS'u. Pomimo, iż stosowane tworzywo jest znacznie lżejsze od stali, jego odporność na udary mechaniczne jest bardzo wysoka. Dodatkowo ewentualne wgniecenia nie są tak widoczne jak ma to miejsce w obudowach stalowych.stopień ochrony wszystkich obudów z tworzyw termoplastycznych jest równy co najmniej IP 65. Poliwęglan jest stosowany dla wymagających aplikacji jak również do montażu na zewnątrz pomieszczeń. Zakres temperatur w którym może być stosowany waha się od -50 C do +120 C. Poliwęglan stosowany przez Ensto posiada certyfikat Underwriters Laboratories, co gwarantuje najwyższą jakość. Poliwęglan podstaw obudów posiadających przetłoczenia dodatkowo wzmocniony jest włóknem szklanym, co zwiększa sztywność obudowy i ułatwia wibijanie otworów. Zastosowanie włókien szklanych podwyższa klasę palności materiału do 5 V (według UL 94). Obudowy z tworzyw produkowane są w fabryce w Porvoo. Podstawy obudów z przetłoczeniami zostały wzmocnione włóknami szklanymi w celu zwiększenia sztywności konstrukcji, jak również ułatwienia wybijania ścianek bocznych i montażu wpustów kablowych. Poliwęglan (PC) + wysoka odporność na udary mech. wysoki stopień ochrony IP niewielka masa dobra odporność na czynniki chem. szeroki zakres temeratur pracy materiał samogasnący łatwa obróbka mechaniczna doskonałe właściwości izolacyjne odporny na czynniki atmosferyczne dostępny w wersji przezroczystej - możliwe problemy z uzyskaniem właściwego koloru z powodu włókien szklanych Akropolimer butadienu i sterynu (ABS) + tańszy od poliwęglanu niewielka masa dobra odporność na czynniki chem. łatwa obróbka mechaniczna - mniejsza odporność na udary mech. w porównaniu z poliwęglanem węższy zakres temperatur pracy niż w przypadku poliwęglanu nieodporny na promieniowanie UV tylko do zastosowań wew. pomieszczeń brak wersji przezroczystej nie jest materiałem samogasnącym 6

7 Kolejnym materiałem stosowanym do produkcji obudów jest akropolimer butadienu i sterynu (ABS). Obudowy produkowane z tego materiału posiadają wyłącznie gładkie boki. Zarówno odporność ABS na promieniowanie UV jak i wysoką temperaturę jest znacznie niższa aniżeli poliwęglanu, dlatego też nie jest on polecany do zastosowań na zewnątrz. Dodatkowo ABS posiada gorsze parametry w zakresie udarów mechanicznych. Pomimo tego istnieje wiele aplkiacji w których obudowy z ABS są stosowane m.in z powodu dobrej odporności na substancje chemiczne. Tworzywo ABS dostępne nie jest dostępne jako przezroczyste. Zaletą tworzyw termoplastycznych jest ich łatwość obróbki za pomocą standardowych narzędzi. Do utrzymania obudów z ABS oraz PC w czystości wystarczy ich okresowe czyszczenie łagodnym detergentem. Standardowym kolorem obudów z tworzyw jest odpowiednik RAL Możliwe jest uzyskanie dowolnego koloru w procesie malowania obudów, bądź zastosowania barwionego granulatu. Obudowy z poliwęglanu mogą być stosowane w bardzo agresywnym środowisku. ABS nie jest produkowany jako przezroczysty: w przypadku obudów z ABS z przezroczystą pokrywą jest ona wykonana z poliwęglanu. 7

8 Obudowy stalowe Ensto Cubo Rodzina obudów stalowych Ensto Cubo obejmuje obudowy dla zacisków oraz obudowy naścienne. Są one produkowane z blach stalowych malowanych farbą poliestrową bądź ze stali nierdzewnej AISI 304. Na życzenie istnieje możliwość zastoswowania blach kwasoodpornych AISI 316. Wysoką jakość obudów malowanych zapewniają procesy: odtłuszczania alkalicznego fosforowania cynkiem kąpieli osuszania natrysku farbą proszkową poliestrową, kolor standardowy RAL 7032, grubość warstwy µ, zawiera TGIC (trigliceryd izocyjanurowy) wygrzewania piecowego Obudowy stalowe produkowane są w fabryce w Mikkeli. Obudowy stalowe, malowane poliestrem + wysoka odporność na uszkodzenia wysoka szczelność proste w obróbce; możliwość zmiany gabarytów - możliwa korozja Obudowy nierdzewne (AISI 304) + wysoka odporność na uszkodzenia wysoka szczelność dobra odporność na korozję odporność na promienie UV odpowiednie do zastoswań na zewnątrz pomieszczeń; zalecene zastosowanie daszka ochronnego spełniają wymogi przemysłu doskonałe dla przemysłu spożywcz. - droższe od obudów malowanych obróbka jest bardziej uciążliwa niż w przypadku obudów malowanych Obudowy kwasoodporne (AISI 316) + jak dla nierdzewnych, oraz doskonała odporność na korozję doskonałe dla zastosowań morskich spełniają wymogi przemysłu papierniczego - droższe od obudów kwasoodpornych obróbka jest bardziej uciążliwa niż w przypadku obudów nierdzewnych 8

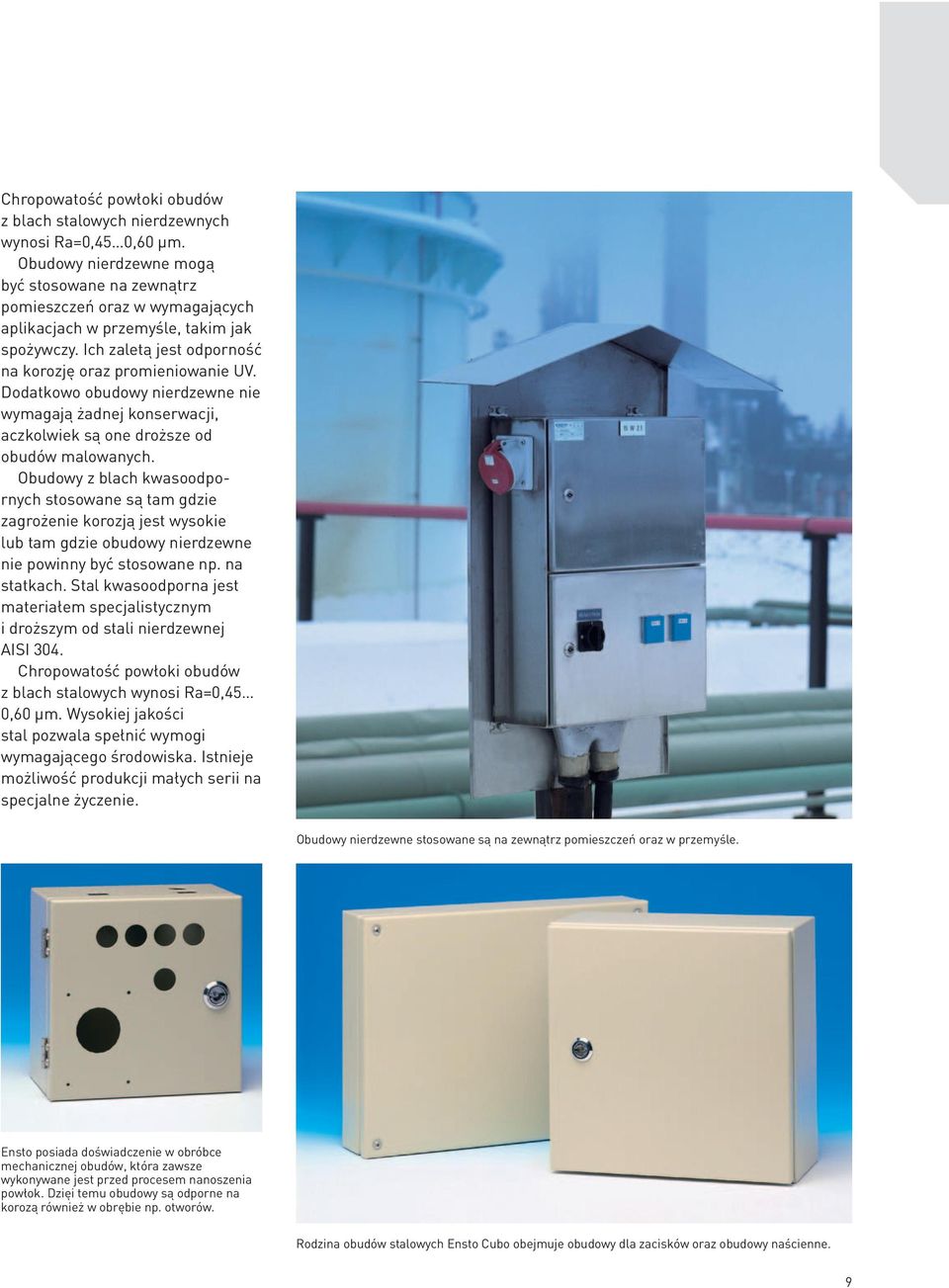

9 Chropowatość powłoki obudów z blach stalowych nierdzewnych wynosi Ra=0,45 0,60 µm. Obudowy nierdzewne mogą być stosowane na zewnątrz pomieszczeń oraz w wymagających aplikacjach w przemyśle, takim jak spożywczy. Ich zaletą jest odporność na korozję oraz promieniowanie UV. Dodatkowo obudowy nierdzewne nie wymagają żadnej konserwacji, aczkolwiek są one droższe od obudów malowanych. Obudowy z blach kwasoodpornych stosowane są tam gdzie zagrożenie korozją jest wysokie lub tam gdzie obudowy nierdzewne nie powinny być stosowane np. na statkach. Stal kwasoodporna jest materiałem specjalistycznym i droższym od stali nierdzewnej AISI 304. Chropowatość powłoki obudów z blach stalowych wynosi Ra=0,45 0,60 µm. Wysokiej jakości stal pozwala spełnić wymogi wymagającego środowiska. Istnieje możliwość produkcji małych serii na specjalne życzenie. Obudowy nierdzewne stosowane są na zewnątrz pomieszczeń oraz w przemyśle. Ensto posiada doświadczenie w obróbce mechanicznej obudów, która zawsze wykonywane jest przed procesem nanoszenia powłok. Dzięi temu obudowy są odporne na korozą również w obrębie np. otworów. Rodzina obudów stalowych Ensto Cubo obejmuje obudowy dla zacisków oraz obudowy naścienne. 9

10 Usługi dodatkowe Ensto Cubo Obróbka obudów W specyficznych sytuacjach dostosowujemy obudowy do wymogów aplikacji klienta : modyfikujemy produkt standardowy, według potrzeb zmieniamy wyposażenie dodatkowe, wprowadzamy szereg zmian konstrukcyjnych mających na celu spełnienie wszystkich wymogów stawianych przez konkretną aplikację Obudowy poddane modyfikacji Najczęściej proces modyfikacji obejmuje obróbkę mechaniczną obudów standardowych (wycinanie otworów, trasowanie przetłoczeń, nacinanie gwintów). Dodatkowo Ensto oferuje montaż akcesoriów takich jak zawiasy, zatrzaski, listwy DIN oraz wyposażanie obudów w zaciski Clampo czy rozłączniki KS. W razie konieczności istnieje możliwość zmiany gabarytów obudów ze stali. Takie elementy graficzne jak logogramy, schematy, instrukcje mogą być umieszczane na powierzchni obudów metodą sitodruku. Obudowy mogą być malowane zgodnie z paletą RAL, gdy np. dostarczane są dla wojska. Dla większych serii możliwe jest również barwienie granulatu z którego produkowane są obudowy tworzywowe. Gdy istnieje konieczność by obudowy komponowały się ze specyficzną architekturą metodą tzw. natrysku można uzyskać specjalne wzory na powierzchni obudów takie jak np. faktura drewna. Proces dostosowania obudów do indywidualnych wymogów klienta obejmuje obróbkę mechaniczną taką jak wycinanie otworów, trasowanie przetoczeń, gwintowanie itp. Dodatkowo obudowy można wyposażyć w akcesoria, dławnice itp., co pozwoli oszczędzić czas na etapie montażu urządzeń. 10

11 W obudowie standardowej można przygotować przetłocznia zgodnie z wytycznymi klienta. Wewnętrzną powierzchnię pokrywy można wykorzystać jako miejsce na nadruk schematów lub instrukcji użytkowania. Obudowy ze specjalną fakturą marmuru bądź drewna doskonale harmonizują ze specyficznym otoczeniem. Gdy aplikacja wymaga zastosowania obudów w specjalnym kolorze, np. żółtym dla obwodów sygnałowych lub moro dla wojska do wyboru jest gama kolorów RAL. Logogramy i inne nadruki mogą być umieszczone na powierzchni obudów. Dzięki barwieniu granulatu uzyskujemy trwały kolor obudów. 11

12 Rodziny produktów Ensto Cubo Obudowy typu Cubo D przeznaczone dla firm OEM (producenci osprzętu originalnego) produkowane są wysokiej jakości tworzyw obejmujących poliwęglan bądź ABS. Stopień ochrony IP 66/67. Oferujemy również obudowy OEM typu Cubo H z aluminium oraz typu Cubo M ze wzmacnianiego włóknem szklanym poliestru. Stopień ochrony Cubo H i M wynosi IP 65, oraz odporność na udar mechani- czny 7 Nm. Obudowy OEM zawsze posiadają gładkie boki oraz śruby ze stali nierdzewnej. Stopień ochrony obudów uniwersalnych z tworzyw wynosi IP 66/67. Obudowy uniwersalne małych i średnich rozmiarów obejmują rodzinę Cubo S. Ich wymiary oparte są o moduł 25 mm. Obudowy posiadają gładkie boki lub z przetłoczeniami dla dławnic Pg lub metrycznych. Obudowy uniwersalne średnich i dużych rozmiarów to Ensto Cubo O oraz C z bokami gładkimi bądź z przetłoczeniami do łączenia w zestawy. Trzy wielkości dostępne są z przetłoczniami dla dławnic metrycznych. W ofercie znajdują również obudowy naścienne. Seria obudów z poliwęglanu wyposażona w zawiasy oraz zatrzaski znana jest na rynku jako Ensto Cubo W, IP 66/67; obudowy naścienne ze stali Ensto Cubo E, IP 66, z blach stalowych malowanych poliestrem, blach nierdzewnych, bądź na specjalne zamówienie z blach kwasoodpornych. Obudowy stalowe dla zacisków zawierają w standardzie wsporniki dla listew DIN lub płytę montażową. Seria oznaczona jest nazwą Ensto Cubo F i zapewnia stopień ochrony IP 66. Dostępna jest, podobnie jak Cubo E, w trzech wersjach materiałowych. Posiadamy również obudowy serii Cubo R, IP 65, dla aparatury modułowej, obudowy ekranowane EMC, Pakiety Instalacyjne gotowe do montażu, obudowy z zaciskami, szafy 19 oraz szeroki zakres akcesoriów dla montażu rozdzielnic. Wszystkie table niniejszego katalogu zawierają wymiary zewnętrzne obudów w następującym formacie: szerokość (mm) x wysokość (mm) x głębokość (mm). Tabele zawierają również kody odpowiednich akcesoriów jak płyta montażowa czy listwa DIN. Pierwsza linia tabeli zawiera symbol obudowy pod którym umieszczono kod EAN. Szczegółowe informacje dotyczące opakowań zbiorczych oraz wagi produktów znajdują się katalogu Buyer's Guide oraz na naszej stronie gdzie umieszczono także rysunki wymiarowe obudów i płyt montażowych. 12

13 Kodowanie obudów Ensto Cubo Symbol produktu zawierający 10 lub 11 znaków dostarcza wiele informacji odnośnie obudowy. Poniżej instrukcja jak czytać symbole: SPCM081308T Znak Obudowa S P C M T E F E F F S U P szy znak informuje o rodzinie do której należy obudowa. Powyższe obudowy to uniwersalne, niewielkie obudowy Cubo S, obudowy naścienne ze stali Cubo E, oraz obudowy ze stali Cubo F przeznaczone dla zacisków. 2-gi oraz 3-ci znak informuje o materiale z którego wykonana jest obudowa. Pierwsza obudowa Cubo S wykonana jest z poliwęglanu (PC), druga Cubo E z blach stalowych malowanych (FE) natomiast trzecia Cubo F z blach nierdzewnych (S). PC = poliwęglan FE = stal malowana F = stal malowana SS = stal nierdzewna S = stal nierdzewna AU = stal kwasoodporna AB = tworzywo ABS GR = poliester wzmacniany włóknem AL = aluminium S 75 mm G 75 mm W 125 mm EFEF ty znak podaje dodatkowe informacje o obudowie. M = obudowa posiada przetłocznia metryczne K = obudowa posiada przetłoczenia Pg P = obudowa posiada boki gładkie F = obudowa posiada przetłoczenia do łączenia w zestawy W = obudowa posiada okno z poliwęglanu W 200 mm 5-ty i 6-ty znak informuje o szerokości obudowy w centymetrach. Pierwsza przykładowa obudowa ma szerokość 75mm (08), druga oraz trzecia 300 mm (30). Szerokość jest zawsze podawana jako pierwszy wymiar. Dla obudów stalowych założono pionowy montaż, dlatego jak pierwszy podajemy wymiar węższego boku. Dla obudów naściennych szerokość podajemy dla boku bez zawiasów. Dla obudów Cubo F założono, że listwy DIN montowane są poziomo. S 300 mm G 150 mm 7-my i 8-my znak informuje o wysokości obudowy w centymetrach. Pierwsza przykładowa obudowa ma wysokość 125 mm (13), druga 200 mm (20) a trzecia 150 mm (15). FSUP ty i 10-ty znak informuje o głębokości obudowy w centymetrach. Pierwsza przykładowa obudowa ma głębokość 75 mm (08), druga 150 mm (15) a trzecia również 75 mm (08). 11-ty znak jest zarezerwowany dla kodowania dodatkowych informacji Np. obudowa Cubo S jest wyposażona w przeroczystą pokrywę. T = obudowa z przezroczystą pokrywą G = obudowa z szarą pokrywą D = obudowa stalowa z podwójnymi drzwiami S 300 mm G 80 mm W 150 mm 13

14 Obudowy OEM z tworzyw Ensto Cubo D IP 66/67 Ensto Cubo D to seria małych obudów dla OEM produkowanych z wysokiej jakości tworzyw: poliwęglanu oraz ABSu. Standardowym kolorem jest szary RAL Dostępne pokrywy: szara oraz przezroczysta. Obudowy posiadają gładkie boki oraz śruby ze stali nierdzewnej (lekko magnetycznej) z zaślepkami. Ensto Cubo D produkowane są w 11 rozmiarach, począwszy od rozmiaru 'pudełka zapałek' (53 x 55 mm) do wielkości arkusza A4 (230 x 300 mm) większość rozmiarów dostępna w dwóch alternatywnych głębokościach. Seria Ensto Cubo D została zaprojektowana dla wymagających aplikacji OEM np. do zabezpieczania wrażliwych urządzeń elektronicznych, elektrycznych i pneumatycznych lub zastosowania jako obudowy zacisków. Obudowy Ensto Cubo D oznaczane są również jako zgodne ze standardem UL. Większość Ensto Cubo D dostępna jest w dwóch alternatywnych głębokościach. Produkowane są tworzyw termoplastycznych: poliwęglanu i ABSu. Pokrywy dostępne w kolorze szarym bądź przezroczyste. Pokrywa przezroczysta produkowana jest tylko z poliwęglanu. Kompletna obudowa zawiera podstawę, pokrywę, śruby pokrywy i montażowe oraz zaślepki narożne. 14

15 Unikalną cech obudów Ensto Cubo D są punkty montażowe w pokrywie dla np. obwodów drukowanych, wyświetlaczy itp. Poliuretanowa uszczelka zintegrowana jest z pokrywą. Obudowy OEM z tworzyw Ensto Cubo D Specyfikacja techniczna Poliwęglan ABS Stopień ochrony EN IP 66/67 IP 66/67 Odporność na udar mechaniczny IK 08/IK 08 IK 07/IK 06 EN (+35 C / -25 C) Ensto Cubo D posiadają specjalne sloty umożliwiające łatwy montaż obwodów drukowanych. Dopuszczalne temperatury pracy -50 C C -40 C C Palność UL 94 V-2 HB Kolor standardowy szary RAL 7035 szary RAL 7035 Pokrywa przezroczysta poliwęglan poliwęglan Uszczelka pokrywy PUR (poliuretan) PUR (poliuretan) Śruby pokrywy stal nierdzewna stal nierdzewna DIN X6Cr17 DIN X6Cr17 Certyfikaty FI, GL, UL, cul, GOST FI, GL, GOST 15

16 Obudowy OEM z tworzyw Ensto Cubo D Szerokość Wysokość Głęb. Głęb. Poliwęglan Poliwęglan ABS ABS wew.* szara pokrywa przezroczysta szara pokrywa przezroczysta mm mm mm mm pokrywa pokrywa** DPCP050504G DPCP050504T DABP050504G DABP050504T DPCP050704G DPCP050704T DABP050704G DABP050704T DPCP080806G DPCP080806T DABP080806G DABP080806T DPCP080809G DPCP80809T DABP080809G DABP080809T DPCP081206G DPCP081206T DABP081206G DABP081206T DPCP081209G DPCP081209T DABP081209G DABP081209T DPCP081606G DPCP081606T DABP081606G DABP081606T DPCP081609G DPCP081609T DABP081609G DABP081609T DPCP121206G DPCP121206T DABP121206G DABP121206T DPCP121209G DPCP121209T DABP121209G DABP121209T DPCP121609G DPCP121609T DABP121609G DABP121609T DPCP122009G DPCP122009T DABP122009G DABP122009T DPCP152008G DPCP152008T DABP152008G DABP152008T DPCP162409G DPCP162409T DABP162409G DABP162409T DPCP162412G DPCP162412T DABP162412G DABP162412T DPCP233009G DPCP233009T DABP233009G DABP233009T DPCP233011G DPCP233011T DABP233011G DABP233011T * Mierzona od punktów montażowych do wewnętrznej powierzchni pokrywy ** Pokrywa przezroczysta produkowana jest zawsze z poliwęglanu 16

17 Płyta montażowa Płyta montażowa* Listwa DIN Listwa DIN grubość 1.5 mm perforacja 3 mm DIN 15 DIN 35 stal ocynkowana stal pasywowana DR DR DMP0808 DLP0808 DR DR DMP0812 DLP0812 DR DR DMP0816 DLP0816 DR DR DMP1212 DLP1212 DR DR DMP1216 DLP1216 DR DR Komponenty instalowane są w obudowach na listwach DIN 15, DIN 35 lub na płycie montażowej. DMP1220 DLP1220 DR DMP1520 DLP1520 DR DMP1624 DLP1624 DR DMP2330 DLP2330 DR Płyty montażowe w dwóch wersjach: pełnej oraz perforowanej * Płyta montażowa perforowana o grubości 2 mm 17

18 Obudowy OEM Ensto Cubo D Akcesoria Symbol Opis Wymiary mm Kod EAN 13 DSHI1 Zawias, 2 szt., poliwęglan 27 x 28 x DFL1 Uchwyt do wieszania obudowy, 4 szt., poliwęglan 33 x 21 x DCP1 Zaślepka narożna, komplet, poliwęglan DLS1 Śruba pokrywy, krótka 3 x DLSA1.04 Komplet: 4 śruby pokrywy DLS1 i 4 śruby montażowe DMS1 3 x DLSA1.06 Komplet: 6 śrub pokrywy DLS1 i 6 śrub montażowych DMS1 3 x DLS2 Śruba pokrywy, długa, dla obudów o głębokości powyżej 100 mm (D P oraz D P233011) 3 x DLS3 Śruba pokrywy TORX TX20 3 x DMS1 Śruba montażowa 3 x Dostępne są specjalne śruby z główką TORX TX20, wymagające specjalnych narzędzi. Dostępne dla Ensto Cubo D z wyjątkiem modeli o głębokości pow. 100 mm (D P oraz D P233011). Główka śruby TORX TX20 Uchwyty do wieszania Ensto Cubo D dostępne są w kompletach po 4 szt. Symbol dla zamawiania: DFL1. Ensto Cubo D może być wyposażona w zawiasy. Komplet (2 szt.) posiada symbol DSHI1. Śruby pokrywy można zakryć znadującymi się w komplecie zaślepkami narożnymi DCP1. 18

19 Stopień ochrony obudów Ensto Cubo D wynosi IP 66/67. Przykładowa aplikacja jako część systemu podgrzewającego wodę na basenie. Obudowa Ensto Cubo D jako część systemu detekcji niebezpiecznych oparów gazu. Usługi dodatkowe oferowane przez Ensto obejmują m.in. wycinanie otworów i wyposażanie obudów w dławnice kablowe różnych typów. 19

20 Obudowy OEM z aluminium Ensto Cubo H IP 65, odporność na udar mechaniczny 7 Nm Obudowy dla OEM serii Ensto Cubo H produkowane są z aluminium. Obudowy te, podobnie jak pozostałe obudowy OEM, posiadają gładkie boki oraz śruby ze stali nierdzewnej. Ensto Cubo H dostępne są w 26 gabarytach, od wielkości 'pudełka zapałek' do rozmiaru 310 mm x 600 mm. Ensto Cubo H spełnia wymogi przemysłu maszynowego dzięki odporności na rozpuszczalniki, benzynę i ropę. Obudowy odporne są również na wysoką temperaturę. Standardowy kolor obudów to szary RAL Pomimo iż masa aluminium jest znacznie mniejsza niż stal to jest one dużo droższe. Dlatego też obudowy z alumnium powinny być stoswane tam gdzie niezbędne. Aluminium jest materiałem nadającym się do recyklingu. Ponieważ obróbka mechaniczna obudów aluminiowych jest uciążliwa zalecamy zlecenie jej wykonania w fabryce Ensto. Niewypadające śruby pokrywy ze stali nierdzewnej znadują się w komplecie. Śruby montażowe zintegrowane są z podstawą. Aluminium (Al) + lżejsze od stali wysoka odporność na uszkodzenia dobra odporność na rozpuszczalniki szeroki zakres temperatur pracy doskonała odporność na korozję Płyta montażowa dla Ensto Cubo H wykonana jest ze stali ocynkowanej. Do zamówienia oddzielnie. - kłopotliwa obróbka mechaniczna wysoka cena 20

21 Obróbka mechaniczna obudów Ensto Cubo H jest kłopotliwa i wymaga specjalnych narzędzi. Dlatego dla większych serii zalecamy zlecenie jej wykonania w fabryce Ensto. Obudowy OEM z aluminium Ensto Cubo H Specyfikacja techniczna Stopień ochrony EN IP 65 Aluminium Odporność na udar mechaniczny 7 Nm Listwy DIN 15, DIN 35 oraz DIN 32 odpowiednie dla Ensto Cubo H dostępne są w asortymencie akcesoriów. Dopuszczalne temperatury pracy -40 C C Kolor standardowy szary RAL 7001 Uszczelka pokrywy neopren Śruby pokrywy stal nierdzewna AISI 304 Certyfikaty GOST 21

22 Obudowy OEM z aluminium Ensto Cubo H Szerokość Wysokość Głęb. Głęb. Aluminium Płyta montażowa Zawiasy, para Uchwyty do wieszania wew. szary RAL 7001 stal ocynkowana stal nierdz. AISI304 mm mm mm mm HALP HALP HMP0606B HALP HMP0610B HALP HMP0615B HALP HMP0808B HHI11* HALP HMP0813B HHI12** HALP HMP0818B HALP HMP0825B HALP HMP1212B HHI13 HFL HALP HMP1222B HALP HMP1236B HALP HMP1616B HHI13 HFL HALP HMP1626B HALP HMP1636B HALP HMP1656B HALP HMP2023B HHI13 HFL HALP HMP2023B HALP HMP2328B HHI13 HFL HALP HMP2333B HALP HMP2333B HALP HMP2340B HALP HMP2360B HALP HMP3140B HHI13 HFL HALP HMP3140B HALP HMP3160B HALP HMP3160B * HHI11 dla szerokości ** HHI12 dla wysokości, z wyjątkiem

23 Listwa DIN Listwa DIN Listwa DIN DIN 15 DIN 32 DIN 35 DR DR DR DR H DR DR DR DR DR DR32.12/1636 DR DR DR32.12/1636 DR DR DR DR DR DR DR32.23/3140 DR32.23/3160 DR32.23/3140 DR32.23/3140 DR32.23/3160 DR32.23/3160 DR DR DR35.12/1636 DR DR DR35.12/1636 DR DR DR DR DR DR DR35.23/3140 DR35.23/3160 DR35.23/3140 DR35.23/3140 DR35.23/3160 DR35.23/3160 Uchwyty do wieszania obudowy Ensto Cubo H mocowane są śrubami do podstawy. Dostępne są również listwy DIN 32. Ensto Cubo H można wyposażyć w zawiasy typu HHI. 23

24 Obudowy OEM z poliestru Ensto Cubo M IP 65, odporność na udar mechaniczny 7 Nm Seria Ensto Cubo M produkowana jest ze wzmacnianego włóknem szklanym poliestru. Obudowy posiadają gładkie boki oraz niewypadające śruby ze stali nierdzewnej. Ensto Cubo M dostępne są w 13 rozmiarach, od 75 x 80 x 55 mm do 400 x 405 x 120 mm. Obudowy te doskonale nadają się do zastosowania w agresywnym środowisku dzięki wysokiej odporności na korozję, rozpuszczalniki oraz wyoki stopień ochrony. Standardowym kolorem jest szary RAL Szeroki zakres temperatur pracy wynosi od -50 C do +150 C*. Dzięki swym właściwościom Ensto Cubo M nadają się do zastosowań w przmyśle takim jak chemiczny, petrochemiczny czy rafinerie. Obudowy poliestrowe są kłopotliwe w obróbce mechanicznej, ze względu na obecność włókien szklanych. Należy pamiętać, iż podczas obróbki stanowisko powinno posiadać włączony wyciąg pyłów. Ensto Cubo M dostarczane są wraz ze śrubami pokrywy. *ze specjalną uszczelką Poliester GRP (Poliester wzmacniany włóknami szkl. ) + szeroki zakres temperatur wysoka odporność na udary mech. odporność na korozję wysoka odporność na rozpuszczalniki zalecany do stosowania w wymagających gałęziach przemysłu - droższy od poliwęglanu i ABSu kłopotliwa obróbka mechaniczna nie nadaje się do recyklingu Uchwyty do wieszania mocowane są do podstawy. Komplet uchwytów zawiera odpowiednie śruby i podkładki. 24

25 Płyty montażowe dla czterech najmniejszych obudów Ensto Cubo M wykonane są z pertinax'u. Pozostałe płyty montażowe wykonane są ze stali ocynkowanej. Obudowy OEM z poliestru Ensto Cubo M Specyfikacja techniczna Poliester Stopień ochrony EN IP 65 Odporność na udar mechaniczny 7 Nm Zakres temperatur pracy -40 C C Kolor standardowy szary RAL 7000 Uszczelka pokrywy neopren Śruby pokrywy stal nierdzewna AISI 304 Certyfikaty GOST 25

26 Obudowy OEM z poliestru Ensto Cubo M Szerokość Wysokość Głęb. Głęb. Poliester Płyta montażowa Zawias, para Uchwyty do wieszania wew. szary RAL 7000 stal nierdz. AISI304 mm mm mm mm MGRP MMP0808B MHI1 MFL MGRP MMP0811B MGRP MMP0816B MGRP MMP0819B MGRP MMP1212B MHI1 MFL MGRP MMP1222B MGRP MMP1616B MHI1 MFL MGRP MMP1626B MGRP MMP1636B MGRP MMP1656B MGRP MMP2526B MHI1 MFL MGRP MMP2540B MGRP MMP4041B MHI1 MFL5 Płyty montażowe wykonane są z stali ocynkowanej lub z pertinax'u dla czterech najmniejszych rozmiarów. 26

27 Listwa DIN Listwa DIN Listwa DIN DIN 15 DIN 32 DIN 35 DR M DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR Dla montażu aparatury można zastosować listwy DIN 15, DIN 35 lub DIN 32 dostępne w różnych długościach w zależności od rozmiaru obudowy. DR DR Listwa DIN 32. Ensto Cubo M mogą być wyposażone w zawiasy o symbolu MHI1. Uchwyty do wieszania obudowy mocowane są do jej podstawy. Komplet uchwytów zawiera odpowiednie śruby oraz podkładki. 27

28 Obudowy uniwersalne, małe i średnie Ensto Cubo S IP 66/67 Ensto Cubo S to seria obudów uniwersalnych o rozmiarach małych i średnich, produkowanych z tworzyw termoplastycznych. Ensto Cubo S z poliwęglanu posiadają przetłoczenia na bokach, ułatwiające montaż dławnic Pg lub metrycznych. W celu usztywnienia ścianek oraz ułatwienia wybijania przetłoczeń podstawy wykonane są z poliwęglanu z domieszką włókien szklanych. Alternatywnie dostępne są obudowy z ABS, które posiadają gładkie boki. Standardowym kolorem jest szary RAL Pokrywy dostępne są w kolorze szarym lub jako przezroczyste (produkowane tylko z poliwęglanu). Rodzina Ensto Cubo S obejmuje 136 wersji w 17 rozmiarach. Wymiary oparte o moduł 25 mm, obejmują zakres od 75 x 125 x 75 do 175 x 250 x 150 mm. Wymiary Ensto Cubo S oparte są o moduł 25mm. Dostępne są w 17 gabarytach. Pokazana na powyższym zdjęciu obudowa 125 x 175 mm posiada pokrywę o 4 alternatywnych głębokościach. Głębokość podstawy jest zawsze taka sama i wynosi 50 mm. Pokrywy występują jako przezroczyste lub szare. Podstawy z bokami gładkimi lub z przetłoczeniami. Obudowa zawiera w komplecie śruby pokrywy oraz śruby montażowe. 28

29 Standardowym kolorem jest szary RAL 7035; inne kolory dostępne na zamówienie. Ensto Cubo S produkowane są z wysokiej jakości poliwęglanu lub ABSu. Obudowa Ensto Cubo S wyposażona w sterownik temperatury. Obudowy uniwersalne z tworzyw Ensto Cubo S Specyfikacja techniczna Poliwęglan ABS Stopień ochrony EN IP 66/67 IP 66/67 Odporność na udar mech. IK 08/IK 08 IK 07/IK 06 EN (+35 C / -25 C) Podstawy obudów Ensto Cubo S wyposażone są w sloty do montażu obwodów drukowanych. Zakres temperatur pracy -50 C C -40 C C Palność UL 94 V-2 5VA HB Kolor standardowy szary RAL 7035 szary RAL 7035 Pokrywa przezroczysta poliwęglan poliwęglan Uszczelka pokrywy PUR (poliuretan) PUR (poliuretan) Śruby pokrywy poliamid poliamid Certyfikaty FI, GL, UL, cul, GOST FI, GL, GOST 29

30 Obudowy uniwersalne, małe i średnie Ensto Cubo S A B B Szerokość Wysokość Głęb. Głęb. Poliwęglan Poliwęglan Poliwęglan Poliwęglan wew. szara pokrywa przezroczysta pokr. szara pokrywa przezroczysta pokr. mm mm mm mm przetłoczenia metr. przetłoczenia metr. przetłoczenia Pg przetłoczenia Pg SPCM081308G SPCM081308T SPCK081308G SPCK081308T SPCM081310G SPCM081310T SPCK081310G SPCK081310T SPCM081313G SPCM081313T SPCK081313G SPCK081313T M: bok A 1 x M16/25, bok B 3 x M12/20 Pg: bok A 1 x Pg9/13.5, bok B 3 x Pg9/ SPCM131308G SPCM131308T SPCK131308G SPCK131308T SPCM131310G SPCM131310T SPCK131310G SPCK131310T SPCM131313G SPCM131313T SPCK131313G SPCK131313T M: bok A 3 x M12/20, bok B 2 x M16/25 Pg: bok A 2 x Pg16/21, bok B 3 x Pg9/ SPCM131808G SPCM131808T SPCK131808G SPCK131808T SPCM131810G SPCM131810T SPCK131810G SPCK131810T SPCM131813G SPCM131813T SPCK131813G SPCK131813T SPCM131815G SPCM131815T SPCK131815G SPCK131815T M: bok A 2 x M16/25, bok B 4 x M12/20 Pg: bok A 2 x Pg16/21, bok B 4 x Pg9/ SPCM181808G SPCM181808T SPCK181808G SPCK181808T SPCM181810G SPCM181810T SPCK181810G SPCK181810T SPCM181813G SPCM181813T SPCK181813G SPCK181813T SPCM181815G SPCM181815T SPCK181815G SPCK181815T M: bok A 2 x M12/ x M16/25, Pg: bok A 2 x Pg16/ x Pg9/16, bok B 5 x M12/20 bok B 5 x Pg9/ SPCM182508G SPCM182508T SPCK182508G SPCK182508T SPCM182510G SPCM182510T SPCK182510G SPCK182510T SPCM182515G SPCM182515T SPCK182515G SPCK182515T M: bok A 2 x M12/ x M16/25, Pg: bok A 2 x Pg16/ x Pg9/16, bok B 6 x M12/20 bok B 6 x Pg9/13.5 A 30

31 * Pokrywa przezroczysta zawsze z poliwęglanu ** Płyta montażowa perforowana o grubości 2mm Poliwęglan Poliwęglan ABS ABS Płyta montażowa Płyta montażowa** Listwa DIN szara pokr. przezr. pokr. szara pokr. przezr. pokr.* grubść 1.5 mm perforacja 3mm DIN 35 gładkie boki gładkie boki gładkie boki gładkie boki stal ocynkowana stal pasywowana SPCP081308G SPCP081308T SABP081308G SABP081308T SMP0813 SLP0813 DR A SPCP081310G SPCP081310T SABP081310G SABP081310T DR B SPCP081313G SPCP081313T SABP081313G SABP081313T SPCP131308G SPCP131308T SABP131308G SABP131308T SMP1313 SLP1313 DR SPCP131310G SPCP131310T SABP131310G SABP131310T SPCP131313G SPCP131313T SABP131313G SABP131313T SPCP131808G SPCP131808T SABP131808G SABP131808T SMP1318 SLP1318 DR A SPCP131810G SPCP131810T SABP131810G SABP131810T DR B SPCP131813G SPCP131813T SABP131813G SABP131813T SPCP131815G SPCP131815T SABP131815G SABP131815T SPCP181808G SPCP181808T SABP181808G SABP181808T SMP1818 SLP1818 DR SPCP181810G SPCP181810T SABP181810G SABP181810T SPCP181813G SPCP181813T SABP181813G SABP181813T SPCP181815G SPCP181815T SABP181815G SABP181815T SPCP182508G SPCP182508T SABP182508G SABP182508T SMP1825 SLP1825 DR A SPCP182510G SPCP182510T SABP182510G SABP182510T DR B SPCP182515G SPCP182515T SABP182515G SABP182515T A bok A (krótszy) B bok B (dłuższy) 31

32 Obudowy uniwersalne z tworzyw Ensto Cubo S Akcesoria Symbol Opis Wymiary mm Kod EAN 13 DSHI1 Zawias, 2 szt., poliwęglan 28 x SFL1 Uchwyt do wieszania obudowy, 4 szt., poliwęglan 15 x SBI1 Tuleja mosiężna M SBIA1.04 Tuleja mosiężna, 4 szt. M SMS1 Śruba montażowa dla płyt i listew DIN, stal 4 x SCP08 Zaślepka narożna, krótka, dla pokryw 25 mm, polietylen ø11 x 12 mm SCP10 Zaślepka narożna, długa, dla pokryw 50 mm, polietylen ø12 x 36.5 mm SCP1315 Zaślepka narożna, krótka, dla pokryw 75 i 100 mm, polietylen ø11,5 x 12 mm SLS35 Śruba pokrywy, krótka, stal 11 x SLS60 Śruba pokrywy, długa, dla pokryw 50 mm, stal 11 x SLSA35.04 Komplet: 4 śruby SLS śruby SMS1 11 x SLSA60.04 Komplet: 4 śruby SLS śruby SMS1 11 x SLW1 Główka motylek dla śrub pokrywy 11 x Główka motylek SLW1 przeznaczona jest dla śrub pokryw o głębokości 25 mm i 50 mm (obudowy o głębokości 75 mm i 100 mm). Śruby pokrywy (krótsze SLS35 lub dłuższe S60) zawsze dostarczane są w komplecie z obudową. Gdy aparatura jest wielokrotnie montowana w podstawie zaleca się zastosowanie tulei mosiężnej SBI1 w celu uniknięca uszkodzenia kominków montażowych. Komplet 4 szt. posiada symbol SBIA1.04. Gwint M2. Gdy obudowa jest wyposażona w zawiasy zaleca się zastosowanie w miejsce śrub (po stronie zawiasów) specjalnych zaślepek. Typ SCP08 przeznaczony jest dla pokryw 25 mm, a SCP1315 dla pokryw o głębokości 75 i 100 mm; długa zaślepka SCP10 przeznaczona jest dla pokryw 50 mm. 32

33 Obudowa możne być malowana na dowolny kolor. Można również barwić granulat stosowany do produkcji. Często obudowy wyposażane są w zakładzie Ensto w dławnice kablowe, listwy DIN i zaciski. Firma Ensto wycina otwory w obudowach, montuje zawiasy oraz nadrukowuje schematy i instrukcje użytkowania na powierzchni obudów. Uchwyty do wieszania obudów Ensto Cubo S dostarczane są w kompletach po 4 szt. Uchwyty SFL1 mogą być mocowane pionowo lub poziomo. Obudowa wyposażona w zawiasy DSHI1, dostarczane w kompletach po 2 szt. W miejscu śrub po stronie zawiasów zainstalowano zaślepki, a na przeciwległym boku na standardowe śruby nałożono główkę motylek SLW1. Główka motylek nadaję się dla obudów o głębokości 75 i 100 mm. 33

34 Obudowy uniwersalne, średnie i duże Ensto Cubo O oraz C IP 66/67 Obudowy uniwersalne średnie i duże z tworzyw obejmują rodziny Ensto Cubo C oraz O. Obudowy Ensto Cubo C posiadają przetłoczenia w standardzie SFS, umożliwiające łącznie obudów bokami. Ensto Cubo O posiadają boki gładkie; trzy rozmiary dostępne są przetłoczniami dla dławnic metrycznych. Produkowane są z poliwęglanu lub w przypadku obudów z gładkimi bokami z ABSu. Standardowym kolorem jest szary RAL 7035, pokrywa przezroczysta lub szara. Pokrywy przezroczyste produkowane są tylko z poliwęglanu. Wymiary obudów oparte są o moduł 100 mm; najmniejsza posiada wymiar 200x200 mm, a największa 400x600 mm, głębokość 130 mm. Obudowy o głębokości 185 mm wyposażone są w nadstawkę o głębokości 55 mm. Cechą specjalną obudów jest możliwość zamontowania pokrywy z tyłu obudowy oraz zastosowanie uchwytów dystansowych, które montowane w narożach obudów pozwalają instalować płyty montażowe i panele frontowe na dowolnej głębokości. Obie serie O i C dostępne są w dwóch alternatywnych głębokościach 130 mm i 185 mm. Pokrywy szare lub przezroczyste. Kolor standardowy to szary RAL Stosując nadstawki 55 mm można dowolnie zwiększać głębokość obudów. Standardowa obudowa o głębokości 130 mm zawiera podstawę, pokrywę oraz śruby pokrywy i montażowe. 34

35 Unikalny uchwyt dystansowy OEL1 umożliwia regulację głębokości instalacji płyt montażowych lub paneli frontowych. Komplet uchwytów OELA1.04 ( 4szt.) zawiera również śruby M5. Obudowy uniwersalne średnie i duże mogą posiadać boki gładkie lub z prztłoczeniami w standardzie SFS; trzy rozmiary dostępne są z przetłoczniami dla dławnic metrycznych na przeciwległych bokach. Obudowa o głębokości 185 mm zawiera podstawę, pokrywę, śruby pokrywy i montażowe oraz nadstawkę ze śrubami. Obudowy uniwersalne z tworzyw Ensto Cubo O oraz C Specyfikacja techniczna Poliwęglan ABS Stopień ochrony EN IP 66/67 IP 66/67 Odporność na udar mech. IK 08/IK 08 IK 07/IK 06 EN (+35 C / -25 C) Dostępne są pyty montażowe ocynkowane oraz płyty z 3 mm perforacją. Zakres temperatur pracy -50 C C -40 C C Palność UL 94 V-2 5VA HB Kolor standardowy szary RAL 7035 szary RAL 7035 Pokrywa przezroczysta poliwęglan poliwęglan Uszczelka pokrywy PUR (poliuretan) PUR (poliuretan) Śruby pokrywy poliamid poliamid Certyfikaty FI, GL, UL, cul, GOST FI, GL, GOST 35

36 Obudowy uniwersalne, średnie i duże Ensto Cubo O oraz C * Pokrywa przezroczysta zawsze z poliwęglanu Szerokość Wysokość Głęb. Głęb. Poliwęglan Poliwęglan ABS ABS Poliwęglan wew. szara pokrywa przezr. pokrywa szara pokrywa przezr. pokrywa* szara pokrywa mm mm mm mm gładkie boki gładkie boki gładkie boki gładkie boki przetłocz. metryczne OPCP202013G OPCP202013T OABP202013G OABP202013T OPCP202018G OPCP202018T OABP202018G OABP202018T OPCP203013G OPCP203013T OABP203013G OABP203013T OPCP203018G OPCP203018T OABP203018G OABP203018T OPCP204013G OPCP204013T OABP204013G OABP204013T OPCP204018G OPCP204018T OABP204018G OABP204018T OPCP303013G OPCP303013T OABP303013G OABP303013T OPCM303013G OPCP303018G OPCP303018T OABP303018G OABP303018T OPCM303018G Przetłoczenia, zdjęcie OPCP304013G OPCP304013T OABP304013G OABP304013T OPCM304013G OPCP304018G OPCP304018T OABP304018G OABP304018T OPCM304018G Przetłoczenia, zdjęcie OPCP306013G OPCP306013T OABP306013G OABP306013T OPCM306013G OPCP306018G OPCP306018T OABP306018G OABP306018T OPCM306018G Przetłoczenia, zdjęcie OPCP406013G OPCP406013T OABP406013G OABP406013T OPCP406018G OPCP406018T OABP406018G OABP406018T Podstawy, pokrywy i nadstawki do zamawiania oddzielnie Szerokość Wysokość Podstawa Podstawa Podstawa Podstawa Nadstawka poliwęglan ABS poliwęglan poliwęglan głębokość 55 mm mm mm gładkie boki gładkie boki przetłoczenia metr. przetłoczenia SFS poliwęglan OPCP202010B OABP202010B CPCF202010B OPCP202006E x otwór F OPCP203010B OABP203010B CPCF203010B OPCP203006E x F1 + 2 x otwór F OPCP204010B OABP204010B CPCF204010B OPCP204006E x F1 + 2 x otwór F OPCP303010B OABP303010B OPCM303010B CPCF303010B OPCP303006E Przetł. metr., zdjęcie 1 4 x otwór F OPCP304010B OABP304010B OPCM304010B CPCF304010B OPCP304006E Przetł. metr., zdjęcie 2 4 x otwór F OPCP306010B OABP306010B OPCM306010B CPCF306010B OPCP306006E Przetł. metr., zdjęcie 2 6 x otwór F OPCP406010B OABP406010B CPCF406010B OPCP406006E x otwór F2 36

37 ** Płyta montażowa perforowana o grubości 2mm Poliwęglan Poliwęglan Poliwęglan Płyta montażowa Płyta montażowa Płyta montażowa** Listwa DIN przezr. pokrywa szara pokrywa przezr. pokrywa grubość 1.5 mm for kwh meter perforacja 3 mm DIN 35 przetłocz. metr. przetłoczenia SFS przetłoczenia SFS stal ocynkowana stal ocynk stal pasywowana CPCF202013G CPCF202013T OMP2020 OLP2020 DR CPCF202018G CPCF202018T x otwór F1 4 x otwór F1 CPCF203013G CPCF203013T OMP2030 OLP2030 DR CPCF203018G CPCF203018T DR x F1 + 2 x otwór F2 2 x F1 + 2 x otwór F2 CPCF204013G CPCF204013T OMP2040 OLP2040 DR CPCF204018G CPCF204018T DR x F1 + 2 x otwór F2 2 x F1 + 2 x otwór F2 OPCM303013T CPCF303013G CPCF303013T OMP3030 OLP3030 DR OPCM303018T CPCF303018G CPCF303018T x otwór F2 4 x otwór F2 OPCM304013T CPCF304013G CPCF304013T OMP3040 KWHP3040 OLP3040 DR OPCM304018T CPCF304018G CPCF304018T DR x otwór F2 4 x otwór F2 OPCM306013T CPCF306013G CPCF306013T OMP3060 KWHP3060 OLP3060 DR OPCM306018T CPCF306018G CPCF306018T x otwór F2 6 x otwór F2 CPCF406013G CPCF406013T OMP4060 KWHP4060 OLP4060 DR CPCF406018G CPCF406018T x otwór F2 6 x otwór F2 1 Krótki bok 2 Długi bok Pokrywa Pokrywa Pokrywa szara przezroczysta szara poliwęglan poliwęglan ABS OPCG202003L OPCT202003L OABG202003L OPCG203003L OPCT203003L OABG203003L OPCG204003L OPCT204003L OABG204003L OPCG303003L OPCT303003L OABG303003L OPCG304003L OPCT304003L OABG304003L OPCG306003L OPCT306003L OABG306003L OPCG406003L OPCT406003L OABG406003L Obudowa 300 x 300 mm z przetłoczeniami metrycznymi: 12 x M x M16/25 (górna), 8 x M x M25/40 (dolna). 2. Duże obudowy, 300 x 400 mm oraz 300 x 600 mm z przetłoczeniami metrycznymi: 12 x M12/ x M32/40 (górna), 8 x M12/ x M16/250 (dolna). 37
