1 Ochrona przeciwwybuchowa Ensto Ex dla niebezpiecznych środowisk

2 Spis treści Obudowy stalowe Ensto Ex Puste obudowy, stal Wymiary 150 x 150 x 90 do 1,500 x 1,000 x 400 mm Komponenty Ex e oraz Ex tb Obudowy z zaciskami, stal Wymiary 150 x 150 x 90 do 1,500 x 1,000 x 300 mm Produkty Ex e, Ex tb Obudowy z aprobatą UL, stal Wymiary 150 x 150 x 90 do 1,500 x 1,000 x 300 mm Komponenty AEx e oraz AEx tb Tabele techniczne Obudowy z poliestru Ensto Ex Puste obudowy, poliester Wymiary 75 x 80 x 55 do 600 x 250 x 160 mm Komponenty Ex e oraz Ex tb Obudowy z zaciskami, poliester Wymiary 75 x 80 x 55 do 600 x 250 x 160 mm Komponenty Ex e, Ex tb oraz Ex i...22 Tabele techniczne Obudowy z aluminium Ensto Ex Puste obudowy, aluminium Wymiary 64 x 58 x 34 mm do 310 x 600 x 180 mm Komponenty Ex e oraz Ex tb Obudowy z zaciskami, aluminium Wymiary 64 x 58 x 34 mm do 310 x 600 x 180 mm Komponenty Ex de, Ex tb oraz Ex i...28 Tabele techniczne...29 Skrzynki sterownicze Ensto Ex Skrzynki sterownicze, wymiary standardowe Stal, wymiary 120 x 120 x 90 do 200 x 200 x 90 mm Poliester, wymiary 120 x 122 x 90 do 120 x 220 x 90 mm Komponenty Ex de oraz Ex tb Skrzynki sterownicze, dopasowane do wymogów klienta Stal, wymiary 120 x 120 x 100 do 1500 x 1000 x 400 mm Poliester, wymiary 120 x 120 x 90 do 600 x 250 x 120 mm Komponenty Ex de oraz Ex tb Pozostałe akcesoria...37 Indeks

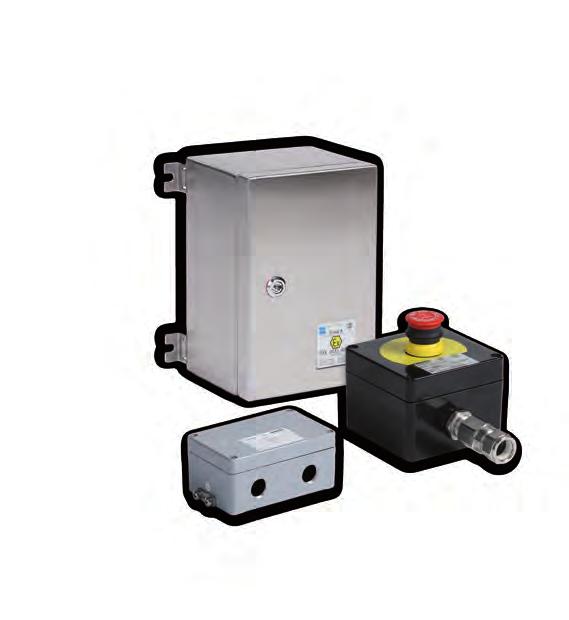

3 Bogata oferta certyfikowanych produktów Ex Systemy ochrony przeciwwybuchowej Ensto są w szerokim zakresie konfigurowalne, dlatego też oprócz wysokiej jakości, bezpieczeństwa i szybkiego montażu, wpływają na obniżenie kosztów instalacji. Rozwiązania ochrony przeciwwybuchowej Ensto są certyfikowane zgodnie z najnowszymi normami, aby spełnić wymagania rynków światowych. Dlatego rozwiązania Ensto to konkurencyjny produkt na rynku zarówno pod względem technicznym jak i ekonomicznym. Obudowy Ensto Ex mogą być wykonane z czterech różnych materiałów: stali malowanej farbą poliestrową, stali nierdzewnej i kwasoodpornej (AISI 304 i AISI 316L), odlewu aluminiowego oraz z poliestru. Nasze produkty posiadają certyfikaty ATEX, China Ex, IECEx, aprobatę UL oraz aprobatę rosyjską. Strefy instalacji: Strefy 1 i 2 zagrożone wybuchem gazu Strefy 21 i 22 zagrożone wybuchem pyłu Typy ochrony Ex e Ex tb Ex i Ex de Aluminium Poliester Stal Puste obudowy Obudowy z zaciskami Skrzynki sterownicze Obudowy uniwersalne Ensto Combo Box Usługi Projektowanie Konfiguracja Montaż Certyfikacja Gaz: 1, 2 Strefy Pył: 21, 22 Zakres rozmiarów 64 x 58 x 34 mm x 1000 x 400 mm Strefa 0 Strefa 1 Strefa 2 3

4 Szeroki zakres zastosowań Rozwiązania Ensto dla ochrony przeciwwybuchowej powstały z myślą o minimalizacji ryzyka związanego z pracą w strefach zagrożonych wybuchem. Są one w stanie sprostać warunkom w trudnych środowiskach, nawet w najbardziej wymagających gałęziach przemysłu. Poniżej kilka przykładów z obszarów zastosowań obudów Ensto Ex, które ze względu na działanie gazów, oparów i pyłów palnych są szczególnie narażone na ryzyko potencjalnego wybuchu. Przemysł stoczniowy Przemysł petrochemiczny Przemysł spożywczy Zarządzanie odpadami Odnawialne źródła energii Przemysł drzewny Uzdatnianie wody Farmaceutyka Budownictwo 4

5 Korzyści ze stosowania ochrony Ensto Ex Krótki termin realizacji Zależy nam na czasie, dlatego przystępujemy do realizacji zamówienia zaraz po zatwierdzeniu rysunków technicznych. Doradztwo w zakresie Ex Jesteśmy profesjonalistami w zakresie ochrony Ex, dlatego z chęcią doradzimy Ci przy projekcie, dzieląc się swoją wiedzą oraz doświadczeniem. Szeroki zakres certyfikatów Produkty Ensto posiadają międzynarodowe certyfikaty potwierdzające jakość produktu, takie jak ATEX, China Ex, IECEx, aprobatę UL czy aprobatę rosyjską. Odpowiednie materiały do specyficznych warunków Nasze obudowy dostępne są w trzech wariantach: ze stali, poliestru i aluminium, dzięki czemu otrzymujesz obudowę w pełni dostosowaną do swoich potrzeb. Rysunki techniczne Aby ułatwić proces konfiguracji obudowy, udostępniamy rysunki techniczne obudów standardowych oraz produkowanych w oparciu o projekt klienta. Pliki są tak przygotowane, aby można je było wykorzystać w programie służącym do projektowania. 5

6 Typy ochrony Rozwiązania ochrony przeciwwybuchowej Ensto są odpowiednie dla stref 1 i 2 zagrożonych wybuchem gazu oraz na obszarach występowania pyłu w strefach 21 i 22, dla typów ochrony Ex e, Ex tb, Ex i, Ex p, Ex nr oraz Ex d. Dostępne typy ochrony Ensto: Standardowa oferta Dopasowana do klienta Na zamówienie Zone 0 Zone 1 Zone 2 Zagrożenie wybuchem: Strefa 0 (Gaz), strefa 20 (Pył) Stałe, długotrwałe bądź częste Strefa 1 (Gaz), strefa 21 (Pył) Okresowe Strefa 2 (Gaz), strefa 22 (Pył) Przeważnie nie występuje podczas normalnej pracy, lub występuje krótkotrwale Ex e (Gaz), budowa wzmocniona Tylko komponenty z certyfikatem Ex e mogą być instalowane wewnątrz obudowy Ex tb (Pył), ochrona przez obudowę Struktura obudowy musi zapobiegać przedostaniu się niebezpiecznego pyłu do środka obudowy Elementy generujące iskrę mogą być zainstalowane wewnątrz obudowy Standardowe obudowy, na życzenie klienta dostępne są inne komponenty Ex i (Gaz i pył), wykonanie iskrobezpieczne Brak możliwości powstania iskry lub efektu termicznego przez zainstalowane komponenty dzięki ograniczeniu mocy System bezpiecznej bariery (preferowane niebieskie oznaczenia obwodów) Standardowe obudowy. Pozostałe elementy dostępne są na życzenie klienta LIMITED Ex p (Gaz i pył), osłona gazowa Ochrona poprzez obudowę z nadciśnieniem Dostępna na życzenie klienta 6 Ex nr (Gaz), obudowa z ograniczonym oddychaniem Obudowy zaprojektowane są w taki sposób, że wnikanie gazów jest ograniczone Dla strefy 2 Dostępna na życzenie klienta Ex d (Gaz), ochrona przeciwwybuchowa Konstrukcja obudowy wytrzymuje ciśnienie Obudowy uniwersalne Ensto Combo Box mogą być użyte do Ex d

7 Porównanie materiałów Asortyment Ensto obejmuje obudowy Ex wykonane ze stali, aluminium i poliestru. Poniżej porównanie poszczególnych materiałów. Stal Stal malowana farbą poliestrową + Wysoka odporność na uderzenia + Wysoki stopień ochrony + Łatwa konfiguracja, możliwość dopasowania na wymiar Ryzyko korozji Stal nierdzewna AISI Wysoka odporność na uderzenia + Wysoki stopień ochrony + Doskonała odporność na korozję + Doskonała odporność na promieniowanie UV + Nadaje się do użytku zewnętrznego; zalecana ochrona przed deszczem + Odpowiednia dla środowisk przemysłowych, w tym w przemyśle spożywczym + Możliwość dopasowania wymiarów do wymagań klienta Droższa niż stal malowana farbą Stal kwasoodporna AISI 316L Oprócz zalet stali nierdzewnej AISI 304: + Doskonała odporność na korozję + Doskonale sprawdza się w przemyśle stoczniowym Droższa niż stal nierdzewna AISI 304 Poliester (GRP) Odlew z aluminium Obudowy z czarnego poliestru wzmacnianego włóknem szklanym z domieszką grafitu (czarne) + Doskonała odporność na temperaturę + Doskonała odporność na korozję + Dobra odporność na rozpuszczalniki + Idealne do przemysłu chemicznego Materiał nie podlegający recyklingowi Odlew z aluminium malowany proszkowo + Lżejszy niż stal + Wysoka odporność na uderzenia + Dobra odporność na rozpuszczalniki + Dobra odporność na korozję + Odporność na szeroki zakres temperatury Obróbka może być utrudniona 7

8 Obudowy stalowe Ensto Ex Oferta Ensto obejmuje obudowy wykonane ze stali malowanej farbą poliestrową, ze stali nierdzewnej AISI 304 oraz kwasoodpornej AISI 316L. Obudowy AISI 316L nadają się do szczególnie wymagających środowisk m.in. przemysł stoczniowy, gdzie szczególnie wymagana jest odporność na działanie wody morskiej i szeroki zakres temperatur. Korzyści ze stosowania rozwiązań Ensto Krótki termin realizacji Zależy nam na czasie, dlatego przystępujemy do realizacji zamówienia zaraz po zatwierdzeniu rysunków technicznych. Szeroki zakres certyfikatów Produkty Ensto posiadają międzynarodowe certyfikaty potwierdzające jakość produktu, takie jak ATEX, China Ex, IECEx, aprobatę UL czy aprobatę rosyjską. Łatwa konfiguracja Nasze obudowy można dostosować do wymagań klienta (np. wyposażyć w komponenty), dzięki czemu klient otrzymuje produkt w pełni dopasowany do swoich potrzeb, oszczędzając czas oraz pieniądze. Różnorodne rozmiary Wymiary obudowy mogą zostać dostosowane do oczekiwań klienta, dzięki czemu otrzyma on obudowę w rozmiarze, którego naprawdę potrzebuje. Rysunki techniczne Aby ułatwić proces konfiguracji obudowy, udostępniamy rysunki techniczne obudów standardowych oraz produkowanych w oparciu o projekt klienta. Pliki są tak przygotowane, aby można je było wykorzystać w programie służącym do projektowania. 8

9 Obudowy stalowe Ensto Ex W skrócie Oferta Ensto obejmuje szeroką gamę obudów stalowych z certyfikatem Ex. Dzięki możliwości konfiguracji obudów, możliwa jest szybka realizacja zamówienia klienta. Seria stalowych obudów obejmuje puste obudowy, obudowy z zaciskami, obudowy uniwersalne Ensto Combo Box oraz skrzynki sterownicze, dostępne w trzech wariantach: malowane farbą poliestrową, ze stali nierdzewnej i kwasoodpornej (AISI 304 oraz AISI 316L). Materiały użyte do Opis produkcji Stal malowana farbą poliestrową: Dla suchych środowisk Stal nierdzewna AISI 304: Dla wymagających środowisk Stal kwasoodporna AISI 316L: Dla szczególnie wymagających środowisk (m.in. przemysł morski/stoczniowy) Rodzaj obudowy Opis Używane jako komponenty Obudowy puste: dla stref gazu i pyłu Obudowy z zaciskami: Obszar występowania gazu i pyłu. Liczba dozwolonych zacisków skalkulowana metodą maksymalnej rozpraszanej mocy Obudowy z aprobatą UL: Strefa występowania pyłu i gazu Obudowy uniwersalne Ensto Obudowy Ex e stosowane razem Combo Box: z obudowami Ex d Obudowe dopasowane do Produkt szyty na miarę wymogów klienta: Skrzynki sterownicze: Strefa występowania pyłu i gazu, obudowy z wycięciami oraz wyposażone w akcesoria. Zobacz strona nr 32. Typy ochrony Ex e Ex tb Ex de Aluminium Poliester Stal Puste obudowy Obudowy z zaciskami Skrzynki sterownicze Usługi Projektowanie Konfiguracja Montaż Certyfikacja Obudowy uniwersalne Ensto Combo Box Strefy Gaz: 1, 2 Pył: 21, 22 Zakres rozmiarów 150 x 150 x 90 mm x 1000 x 400 mm Strefa 0 Strefa 1 Strefa 2 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 9

10 Puste obudowy, stal Komponenty Ex e oraz Ex tb Puste obudowy stalowe Ex są certyfikowane jako komponenty do stref zagrożonych wybuchem gazu i pyłu. Natomiast obudowy kompletne muszą zostać poddane certyfikacji Ex jak dla urządzenia. Puste obudowy Ensto w skócie: Certyfikowane aby sprostać wymogom środowiska Odpowiednie dla stref 1 i 2 w grupie gazu IIC Odpowiednie dla stref 21 i 22 w grupie pyłu IIIC Elastyczne w konfiguracji Różne opcje dla: - Wariantów obudowy - Materiału - Powierzchni zewnętrznej Zawartość pustej obudowy: Podstawa obudowy Pokrywa Śruby pokrywy z podkładkami lub z zamkiem Nakrętka M6 i podkładka do uziemienia Obudowy z pokrywami bocznymi: pokrywa/pokrywy boczne, śruby i podkładki Dalsze informacje: Wymiary standardowe, strona 14 Akcesoria, strona 18 oraz Cechy gwarantujące maksymalną wytrzymałość i trwałość naszych obudów: 1. Niezwykle wytrzymała struktura kołnierza 2. Wszystkie zawiasy i uchwyty spawane dla maksymalnej wytrzymałości 3. Wzmocnienia w szynie DIN/płycie montażowej 4. Specjalna, elastyczna uszczelka o zamkniętych porach (hydrofobowa, niewchłaniająca wilgoci) 5. Wysokiej jakości wkładki śrubowe montowane w sześciokątnych otworach Warianty Mocowanie pokrywy: Materiał: Powierzchnia zewnętrzna: Wymiary: Uziemienie: Mocowania: Wariant 1: śruby Wariant 2: zawiasy i śruby po przeciwległej stronie Wariant 3: zawiasy i zamki Wariant 4: śruby i zawiasy, które umożliwiają swobodne uchylenie pokrywy Stal kwasoodporna, AISI 316L (1,5 mm) Stal nierdzewna, AISI 304 (1.5 mm) Blacha malowana, pokryta farbą RAL7035 (1.5 mm) Naturalna Szczotkowana fabrycznie Malowana farbą poliestrową, RAL7035, (możliwy dobór kolorów) Szerokość: 150 1,500 mm Wysokość: 150 1,000 mm Głębokość: mm Śruba uziemiająca wewnętrzna Śruba uziemiająca zewnętrzna (M6) Wspawane uchwyty montażowe, poziomo/pionowo Informacje techniczne Stopień ochrony: IP66/IP67 (IP66 z pokrywami bocznymi lub zamkami cynkowymi) Temp. otoczenia: -55 C do +160 C / +100 C / +85 C Zgodność Aprobaty/certyfikaty: Presafe 14 ATEX 5378U IECEx PRE U ROSTECHNADZOR (RTN) PERMIT CNEx U Normy: EN/IEC , -7, -31 Oznaczenie, Gaz: II 2 G Ex e IIC Gb Oznaczenie, Pył: II 2 D Ex tb IIIC Db IP66/67 lub IP Uchwyty do wieszania mogą być mocowane w pozycji poziomej lub pionowej. Śruba uziemiająca jest umieszczona na jednym z uchwytów. Standardowe uziemienie można zastapić wewnętrzną/zewnętrzną wkładką z mosiądzu M Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

11 System kodowania obudów dla optymalnej ochrony Wychodząc ku potrzebom klienta, Ensto opracowało system kodowania pozwalający na samodzielny dobór właściwej obudowy według potrzeby i przeznaczenia. Bazując na indywidualnej specyfikacji obudowy, klient najpierw wybiera jeden z czterech modeli, następnie określa materiał, z jakiego ma być wykonana obudowa, a na końcu powierzchnię zewnętrzną. Do wyboru są obudowy z bokami gładkimi lub z przetłoczeniami. Oferta Ensto obejmuje szeroki zakres rozmiarów obudów. Wariant 1 Pokrywa jest mocowana za pomocą śrub i uziemiona taśmą przewodzącą. Wariant 2 Zawiasy i śruby po przeciwległej stronie. Wariant 3 Zawiasy i jeden lub kilka zamków dobrane odpowiednio do wielkości. Wariant 4 Pokrywa jest mocowana za pomocą śrub jak w wersji 1 i wyposażona w zawiasy, które umożliwiają jej swobodny ruch. Kod: X / 1, 2, 3, 4 / S, A, F / N, B, E / P, F, FC / W / H / D/ D/S/C Model: X Wariant 1: 1 Wariant 2: 2 Wariant 3 6 : 3 Wariant 4: 4 Materiał AISI 304: S Materiał AISI 316L: A Materiał FEDC01: F Powierzchnia zewnętrzna, naturalna 1 : N Powierzchnia zewnętrzna, szczotkowana fabrycznie 2 : B Powierzchnia zewnętrzna, malowana 3 : E Boki gładkie: P Boki z otworem 155x75 i pokrywą boczną (IP66): F Z pokrywami bocznymi na życzenie (IP66): FC Szerokość (od 150 do 1500 mm): W Wysokość (od 150 do 1000 mm) 4 : H Głębokość (od 90 do 400 mm) 5 : D Wersja dwudrzwiowa: D Szybki zamek, AISI : S Uniwersalne Ensto Combo Box C 1 Naturalna: nieszczotkowana, techniczny wygląd, bardziej ekonomiczna. 2 Szczotkowana fabrycznie: szczotkowane wykończenie, spawy szlifowane, spawane naroża pokrywy, ładniejszy wygląd. 3 Malowana: farba poliestrowa FEDC01. 4 Jeśli rozmiar obudowy jest większy niż 1200 mm, zaleca się obudowy z dwojgiem drzwi. 5 Głębokość nie jest ograniczona przez certyfikat. Drzwi obudowy mogą być otwierane na wiele sposobów zgodnie z wymogami klienta. 6 W standardzie zamek wykonany ze stopu cynku pokryty niklem; zamek w wykonaniu AISI316 wymaga dodania litery S w kodzie produktu (max +85 C). Obudowę można zamówić z bokami gładkimi lub z pokrywami bocznymi. Zamek wykonany z cynku, pokryty niklem występuje jako standard. Zamek w wykonaniu AISI316 jest opcjonalny. Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 11

12 Obudowy z zaciskami, stal Ochrona typu Ex e, Ex tb oraz Ex i Ensto dostarcza także kompletne obudowy z zaciskami. Obudowy te wyposażone są w zaciski i dławnice zgodnie z Ex e i Ex i. Maksymalna liczba zacisków użyta w każdej obudowie zależy od przekroju przewodu, temperatury otoczenia obudowy i wymaganej klasy temperaturowej. Nasze obudowy są odpowiednie dla klas temperaturowych od T6 do T4. Ex i; Obudowy mogą być wyposażone w zaciski do obwodów iskrobezpiecznych, gdy np. są one odpowiednio odseparowane (min. 50 mm od obwodów nie będących iskrobezpiecznymi, zgodnie z tabelą 1 EN/IEC ). Obudowa posiada dodatkową etykietę Obudowa wyposażona w obwody iskrobezpieczne. Obudowy z zaciskami w skrócie: Certyfikowane aby sprostać wszystkim wymogom środowiska Odpowiednie dla stref 1 i 2 w grupie gazu IIC Odpowiednie dla stref 21 i 22 w grupie pyłu IIIC Różnorodne wymiary Różne opcje dla: - Użytego materiału - Powierzchni zewnętrznej Zawartość pakietu: Pusta obudowa Szyna DIN lub płyta montażowa Zaciski Opcjonalnie: - Dławnice - Element oddychający Dodatkowe informacje: Wymiary standardowe, strona 16 Akcesoria, strona 18 oraz Cechy gwarantujące maksymalną wytrzymałość i trwałość naszych obudów: 1. Zaciski na szynie DIN 2. Konfiguracja otworów 3. Dławnice dobrane odpowiednio do specyfikacji obudowy 4. Właściwe przerwy izolacyjne oraz wygodna przestrzeń instalacyjna Warianty Materiał: Powierzchnia zewnętrzna: Wymiary: Uziemienie: Mocowania: Opcjonalnie: Stal kwasoodporna, AISI 316L (1,5 mm) Stal nierdzewna, AISI 304 (1,5 mm) Blacha malowana (1,5 mm) Naturalna Szczotkowana fabrycznie Malowana farbą poliestrową, RAL7035, (możliwy dobór kolorów) Szerokość: mm Wysokość: mm Głębokość: mm W standardzie śruba uziemiająca wewnątrz Na zewnątrz śruba uziemiająca (M5 lub M6) Wspawane uchwyty montażowe, poziomo/pionowo Uziemienie M10 wewnętrznie/zewnętrznie Okno (w 5 standardowych rozmiarach) Pokrywy z dławnicami Elementy oddychające/dławnice Rozwiązania dla 2 kłódek Zaciski Ensto Clampo Ground lub podobny system zacisków N/PE Płyta montażowa lub szyna DIN (ze wspornikami) Zaciski certyfikowane zgodnie z Ex Wtyczki i gniazda Elementy grzejne Informacje techniczne Stopień ochrony: IP66/IP67 (IP66 z przetłoczeniami lub z zamkami cynkowymi) Klasa temperaturowa: T6 (80 C) / T5 (95 C) / T4 (130 C) Temp. otoczenia: -55 C to +40 C / +50 C / +65 C Liczba zacisków: Według tabeli na stronie 22 Temp. powierzchni T65 C do T130 C (obszar występowania pyłu): Zgodność Aprobaty/certyfikaty: Presafe 14 ATEX 5379X IECEx PRE X ROSTECHNADZOR (RTN) PERMIT CNEx X Standardy: EN/IEC , -7, -31 Oznaczenie, gaz 1 : II 2 G Ex e IIC T_ Gb Oznaczenie, gaz 2: II 2 G Ex de IIC T_ Gb Oznaczenie, Pył: II 2 D Ex tb IIIC T_ C Db 12 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

13 Obudowy z aprobatą UL, stal Komponenty AEx e oraz AEx tb (NEC 500/505) Oferujemy światowej klasy obudowy ze stali nierdzewnej gwarantujące bezpieczeństwo działania, także w strefach występowania pyłu. Obudowy te powstały z myślą o potrzebach rynku ropy i gazu w USA oraz w Kanadzie. Zakres obejmuje obudowy z certyfikowanymi komponentami według AEx e, AEx tb (USA) oraz Ex e (Kanada). Obudowy z aprobatą UL w skrócie: Certyfikowane aby sprostać wymogom amerykańskiego rynku Odpowiednie dla stref 1 i 2 w grupie gazu IIC Odpowiednie dla stref 21 i 22 w grupie pyłu IIIC Zaprojektowane z myślą o trudnych warunkach Oceanu Arktycznego Testowane również w bardzo wysokich temperaturach Różnorodne rozmiary Różne warianty: - Materiałów - Mocowania pokrywy - Powierzchni zewnętrznej Zawartość pakietu: Podstawa obudowy Pokrywa Śruby pokrywy z podkładkami lub z zamkiem Nakrętka M6 i podkładka do uziemienia Obudowy z pokrywami bocznymi: pokrywa/pokrywy boczne, śruby i podkładki Klasyfikacja niebezpiecznych środowisk Gaz EN IEC NEC 505 NEC 500 Ex e Strefa 0 Ex e Ga AEx e Klasa I, Strefa 0 Ex e Strefa 1 Ex e Gb AEx e Klasa I, Strefa 1 Klasa I, Div. 1 Ex e Strefa 2 Ex e Gc AEx e Klasa I, Strefa 2 Klasa I, Div. 2 Warianty Wersje: Materiał: Powierzchnia zewnętrzna: Wymiary: Uziemienie: Mocowania: Informacje techniczne Stopień ochrony: IP66/67 lub IP66 Temperatura otoczenia: Zgodność Plik nr: Aprobaty USR: Aprobaty CNR: Równoważne oznaczenia: Wariant 1: śruby Wariant 2: zawiasy i śruby po przeciwległej stronie Wariant 3: zawiasy i zamki Wariant 4: śruby i zawiasy, które umożliwiają swobodne uchylenie pokrywy Stal nierdzewna, AISI 304 (1,5 mm; 0,05 cala) Stal kwasoodporna, AISI 316L (1,5 mm; 0,05 cala) Blacha malowana (1,5 mm; 0,05 cala) Naturalna Szczotkowana fabrycznie Malowana farbą poliestrową, (możliwy dobór kolorów) Szerokość: ,500 mm (5,9 59,1 cala) Wysokość: ,000 mm (5,9 39,4 cala) Głębokość: mm (3,5 23,6 cala) Śruba uziemiająca wewnętrzna Śruba uziemiająca zewnętrzna (M6) Wspawane uchwyty montażowe, poziomo/pionowo - 55 do +160 C / +100 C / +85 C (- 67 do +320 F / +212 F / +185 F) E Klasa I, Strefa 1, AEx e IIC Gb Klasa II, Strefa 21 AEx tb IIIC Db Klasa II, Div. 2, Grupy F, G Klasa III, Div. 2 Klasa I, Strefa 1, Ex e IIC Gb Klasa II, Div. 2, Grupy F, G Klasa III, Div. 2 Klasa I, Div. 2, Grupy A, B, C, D Główne cechy: 1. Wspawane uchwyty montażowe 2. Zawiasy z lewej strony 3. Wymienny sworzeń zawiasu 4. Pokrywa zamykana tradycyjnie lub w systemie szybkiego zamknięcia (śruba dokręcana 1/4 obrotu) 5. Specjalna, elastyczna uszczelka o zamkniętych porach (hydrofobowa, niewchłaniająca wilgoci) 6. Wewnętrzne / zewnętrzne przyłącze uziemienia oraz system mocowania do płyty tylnej lub szyny. Cechy dodatkowe: 7. Do czterech kołnierzy: - Aż do 4 opcjonalnych pokryw bocznych - mogą być wykonane z blachy 1/16 cala lub 1/8 cala z zagiętymi bokami 8. Niestandardowy rozmiar Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 13

14 Tabele techniczne, stal Rozmiary standardowe Przygotowaliśmy kilka standardowych rozmiarów obudów dostępnych w ciągłej sprzedaży. W odpowiedzi na potrzeby rynku, oferujemy obudowy wykonane z blachy kwasoodpornej AISI316, jak również z blachy malowanej farbą poliestrową. Karty produktów z rysunkami technicznymi dostępne na naszej stronie Puste obudowy, stal Ensto Cubo X z bokami gładkimi Kod produktu Opis Temperatura otoczenia Wymiary (mm) Kod EAN 13 Szer. Wys. Gł. Boki gładkie, AISI 316L, IP 66/67 X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C X1ABP Pow. zewnętrzna: naturalna -55 C do +160 C Boki gładkie, malowane farbą poliestrową, IP 66/67 X1FEP Pow. zewnętrzna: malowana -55 C do +85 C X1FEP Pow. zewnętrzna: malowana -55 C do +85 C X1FEP Pow. zewnętrzna: malowana -55 C do +85 C X1FEP Pow. zewnętrzna: malowana -55 C do +85 C X1FEP Pow. zewnętrzna: malowana -55 C do +85 C X1FEP Pow. zewnętrzna: malowana -55 C do +85 C X1FEP Pow. zewnętrzna: malowana -55 C do +85 C X1FEP Pow. zewnętrzna: malowana -55 C do +85 C X1FEP Pow. zewnętrzna: malowana -55 C do +85 C X1FEP Pow. zewnętrzna: malowana -55 C do +85 C Ensto Cubo X z pokrywami bocznymi Kod produktu Opis Temperatura otoczenia Wymiary (mm) Kod EAN 13 Szer. Wys. Gł. Pokrywy boczne z dołu, AISI 316L, IP 66 X2ANP403015G1 Rozmiar otworu 260 x 70 mm -55 C do +160 C X2ANP404020G1 Rozmiar otworu 260 x 120 mm -55 C do +160 C X2ANP406020G1 Rozmiar otworu 260 x 120 mm -55 C do +160 C X2ANP508020G1 Rozmiar otworu 360 x 120 mm -55 C do +160 C Pokrywy boczne z dołu, malowane farbą poliestrową, IP 66 X2FEP403015G1 Rozmiar otworu 260 x 70 mm -55 C do +85 C X2FEP404020G1 Rozmiar otworu 260 x 120 mm -55 C do +85 C X2FEP406020G1 Rozmiar otworu 260 x 120 mm -55 C do +85 C X2FEP508020G1 Rozmiar otworu 360 x 120 mm -55 C do +85 C Pokrywy boczne z dołu i na obu bokach, AISI 316L, IP 66 X2ANP403015G2 Dolny otwór 260 x 70 mm, boczny 160 x 70 mm -55 C do +160 C X2ANP404020G2 Dolny otwór 260 x 120 mm, boczny 260 x 120 mm -55 C do +160 C X2ANP406020G2 Dolny otwór 260 x 120 mm, boczny 460 x 120 mm -55 C do +160 C X2ANP508020G2 Dolny otwór 360 x 120 mm, boczny 660 x 120 mm -55 C do +160 C Pokrywy boczne znajdują się tylko w podstawie obudowy albo z obu jej stron i w podstawie. Pokrywy boczne z dołu i na obu bokach, malowane farbą poliestrową, IP 66 X2FEP403015G2 Dolny otwór 260 x 70 mm, boczny160 x 70 mm -55 C do +85 C X2FEP404020G2 Dolny otwór 260 x 120 mm, boczny 260 x 120 mm -55 C do +85 C X2FEP406020G2 Dolny otwór 260 x 120 mm, boczny 460 x 120 mm -55 C do +85 C X2FEP508020G2 Dolny otwór 360 x 120 mm, boczny 660 x 120 mm -55 C do +85 C Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

15 Obudowy naścienne z zamkiem typu Quick-Lock, Kod produktu Opis Temperatura otoczenia Wymiary (mm) Kod EAN 13 Szer. Wys. Gł. AISI 316L powierzchnia szczotkowana, IP66 X3ABP Zamek cynkowany DIN-3-55 C do +85 C X3ABP Zamek cynkowany DIN-3-55 C do +85 C X3ABP Zamek cynkowany DIN-3-55 C do +85 C X3ABP Zamek cynkowany DIN-3-55 C do +85 C X3ABP Zamek cynkowany DIN-3-55 C do +85 C X3ABP Zamek cynkowany DIN-3-55 C do +85 C X3ABP Zamek cynkowany DIN-3-55 C do +85 C X3ABP Zamek cynkowany DIN-3-55 C do +85 C X3ABP Zamek cynkowany DIN-3-55 C do +85 C X3ABP Zamek cynkowany DIN-3-55 C do +85 C AISI 316L powierzchnia szczotkowana, IP66/67 X3ABP203016S AISI 316, zamek DIN-3-55 C do +85 C X3ABP303016S AISI 316, zamek DIN-3-55 C do +85 C X3ABP304016S AISI 316 zamek DIN-3-55 C do +85 C X3ABP304020S AISI 316, zamek DIN-3-55 C do +85 C X3ABP404016S AISI 316, zamek DIN-3-55 C do +85 C X3ABP404020S AISI 316, zamek DIN-3-55 C do +85 C X3ABP406020S AISI 316, zamek DIN-3-55 C do +85 C X3ABP506030S AISI 316, zamek DIN-3-55 C do +85 C X3ABP608030S AISI 316, zamek DIN-3, uchwyty montażowe -55 C do +85 C X3ABP S AISI 316, zamek DIN-3, uchwyty montażowe -55 C do +85 C AISI 316L powierzchnia szczotkowana, dwudrzwiowe, IP66 X3ABP D Zamek DIN-3, uchwyty montażowe -55 C do +85 C X3ABP D Zamek DIN-3, uchwyty montażowe -55 C do +85 C X3ABP D Zamek DIN-3, uchwyty montażowe -55 C do +85 C Obudowy z aprobatą UL z bokami gładkimi, typ środowiskowy 4X Kod produktu Opis Temperatura otoczenia ( C) Temperatura otoczenia ( F) Wymiary (mm) Wymiary (cale) Kod EAN 13 Szer. Wys. Gł. Szer. Wys. Gł. X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F X1ABP U Pow. szczot. -55 C do +160 C -67 F do +320 F Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 15

16 Obudowy z aprobatą UL z zamkiem, typ środowiskowy 4X Kod produktu Opis Temperatura otoczenia ( C) Temperatura otoczenia ( F) Wymiary (mm) Wymiary (cale) Kod EAN 13 Szer. Wys. Gł. Szer. Wys. Gł. AISI 316L powierzchnia szczotkowana, IP66 X3ABP203016S.U Zamek cynkowany DIN-3-55 C do +85 C -67 F do +185 F X3ABP303016S.U Zamek cynkowany DIN-3-55 C do +85 C -67 F do +185 F X3ABP304016S.U Zamek cynkowany DIN-3-55 C do +85 C -67 F do +185 F X3ABP304020S.U Zamek cynkowany DIN-3-55 C do +85 C -67 F do +185 F X3ABP404016S.U Zamek cynkowany DIN-3-55 C do +85 C -67 F do +185 F X3ABP404020S.U Zamek cynkowany DIN-3-55 C do +85 C -67 F do +185 F X3ABP406020S.U Zamek cynkowany DIN-3-55 C do +85 C -67 F do +185 F X3ABP506030S.U Zamek cynkowany DIN-3-55 C do +85 C -67 F do +185 F X3ABP608030S.U Zamek cynkowany DIN-3, uchwyty montażowe -55 C do +85 C -67 F do +185 F X3ABP S.U Zamek cynkowany DIN-3, uchwyty montażowe -55 C do +85 C -67 F do +185 F AISI 316L powierzchnia szczotkowana, dwudrzwiowe, IP66 X3ABP D.U Zamek cynkowany DIN-3, uchwyty montażowe -55 C do +85 C -67 F do +185 F X3ABP D.U Zamek cynkowany DIN-3, uchwyty montażowe -55 C do +85 C -67 F do +185 F X3ABP D.U Zamek cynkowany DIN-3, uchwyty montażowe -55 C do +85 C -67 F do +185 F Obudowy z zaciskami, stal Rozmiary standardowe Przygotowaliśmy kilka standardowych rozmiarów obudów dostępnych w ciągłej sprzedaży, dzięki temu klient może sam wybrać odpowiednią dla siebie wielkość obudowy. Obudowy niestandardowe są także dostępne na życzenie klienta. Instrukcja zamawiania obudów z zaciskami Sprzedaż podstawowa, na życzenie 1. Wybierz odpowiednią pustą obudowę (niestandardowe rozmiary również możliwe) Puste obudowy Typ obudowy Opis Wymiary (mm) Kod EAN 13 Szer. Wys. Gł. II 2 GD Ex e, Ex tb X1ABP01JB Pusta obudowa X1ABP X1ABP02JB Pusta obudowa X1ABP X1ABP03JB Pusta obudowa X1ABP X1ABP04JB Pusta obudowa X1ABP X1ABP05JB Pusta obudowa X1ABP X1ABP06JB Pusta obudowa X1ABP X1ABP07JB Pusta obudowa X1ABP X1ABP08JB Pusta obudowa X1ABP X1ABP09JB Pusta obudowa X1ABP X1ABP10JB Pusta obudowa X1ABP Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

17 2. Określ wymagane zaciski Dozwolona, maksymalna liczba zacisków Tabela została opracowana w oparciu o kody Phoenix Contact ST oraz zacisków UKH. Inne rodzaje zacisków dostępne na życzenie. Typ obudowy X1ABP01JB X1ABP02JB X1ABP03JB X1ABP04JB X1ABP05JB X1ABP06JB X1ABP07JB X1ABP08JB X1ABP09JB X1ABP10JB N/A - niedostępne Maks. liczba zacisków (maks. prąd znam. A na zacisk) Przekrój kabla (mm 2 ) Maksymalny prąd znam. (A) na zacisk Napięcie znamionowe (V) ST2.5 ST4 ST6 ST10 ST16 ST35 UKH50 UKH95 UKH szt. (16A) 2.5 mm 2 21 A 30 szt. (16A) 2.5 mm 2 21 A 30 szt. (16A) 2.5 mm 2 21 A 30 szt. (16A) 2.5 mm 2 21 A 90 szt. (10A) 2.5 mm 2 21 A 90 szt. (10A) 2.5 mm 2 21 A 80 szt. (10A) 2.5 mm 2 21 A 95 szt. (10A) 2.5 mm 2 21 A 120 szt. (10A) 2.5 mm 2 21 A 250 szt. (6A) 2.5 mm 2 21 A 17 szt. (16A) 4 mm 2 30 A 25 szt. (16A) 4 mm 2 30 A 25 szt. (16A) 4 mm 2 30 A 42 szt. (16A) 4 mm 2 30 A 75 szt. (10A) 4 mm 2 30 A 80 szt. (10A) 4 mm 2 30 A 120 szt. (10A) 4 mm 2 30 A 140 szt. (10A) 4 mm 2 30 A 140 szt. (10A) 4 mm 2 30 A 350 szt. (6A) 4 mm 2 30 A 13 szt. (16A) 6 mm A 19 szt. (16A) 6 mm A 19 szt. (16A) 6 mm A 31 szt. (16A) 6 mm A 56 szt. (10A) 6 mm A 63 szt. (10A) 6 mm A 90 szt. (10A) 6 mm A 90 szt. (10A) 6 mm A 200 szt. (10A) 6 mm A 280 szt. (6A) 6 mm A 10 szt. (30A) 10 mm 2 50 A 15 szt. (30A) 10 mm 2 50 A 15 szt. (30A) 10 mm 2 50 A 25 szt. (30A) 10 mm 2 50 A 45 szt. (20A) 10 mm 2 50 A 50 szt. (20A) 10 mm 2 50 A 75 szt. (20A) 10 mm 2 50 A 75 szt. (20A) 10 mm 2 50 A 115 szt. (20A) 10 mm 2 50 A 200 szt. (10A) 10 mm 2 50 A 8 szt. (30A) 16 mm 2 65 A 13 szt. (30A) 16 mm 2 65 A 13 szt. (30A) 16 mm 2 65 A 21 szt. (30A) 16 mm 2 65 A 38 szt. (20A) 16 mm 2 65 A 42 szt. (20A) 16 mm 2 65 A 63 szt. (20A) 16 mm 2 65 A 63 szt. (20A) 16 mm 2 65 A 140 szt. (20A) 16 mm 2 65 A 180 szt. (16A) 16 mm 2 65 A 6 szt. (30A) 35 mm A 690 V 9 szt. (30A) 35 mm A 690 V 9 szt. (30A) 35 mm A 690 V 16 szt. (30A) 35 mm A 690 V 28 szt. (20A) 35 mm A 690 V 30 szt. (20A) 35 mm A 690 V 47 szt. (20A) 35 mm A 690 V 47 pcs (20A) 35 mm A 690 V 100 pcs (20A) 35 mm A 690 V 140 szt. (20A) 35 mm A 690 V N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A 3 szt. (60A) 50 mm A 690 V 6 szt. (60A) 50 mm A 690 V 6 szt. (60A) 50 mm A 690 V 9 pcs (60A) 50 mm A 690 V 12 pcs (60A) 50 mm A 690 V 15 szt. (60A) 50 mm A 690 V 3 szt. (60A) 95 mm A 880 V 6 szt. (60A) 95 mm A 880 V 6 szt. (60A) 95 mm A 880 V 9 pcs (60A) 95 mm A 880 V 12 pcs (60A) 95 mm A 880 V 15 szt. (60A) 95 mm A 880 V 3 szt. (60A) 240 mm A 1100 V 3 szt. (60A) 240 mm A 1100 V 3 szt. (60A) 240 mm A 1100 V 6 pcs (60A) 240 mm A 1100 V 6 pcs (60A) 240 mm A 1100 V 9 szt. (60A) 240 mm A 1100 V 3. Określ liczbę/rodzaj wymaganych dławnic na jeden bok obudowy C A B D Dozwolona, maksymalna liczba dławnic Typ obudowy Ilość dławnic na bok (A i B, C i D), patrz rysunek po lewej Rozmiar: M20 Rozmiar: M25 Rozmiar: M32 Rozmiar: M40 A oraz B C oraz D A oraz B C oraz D A oraz B C oraz D A oraz B C oraz D X1ANP01JB N/A N/A X1ANP02JB X1ANP03JB X1ANP04JB X1ANP05JB X1ANP06JB X1ANP07JB X1ANP08JB X1ANP09JB X1ANP10JB N/A - niedostępne 4. Skontaktuj się z naszym przedstawicielem w swoim regionie Kontakt Dane kontaktowe znajdują się na naszej stronie internetowej w zakładce Kontakt ( Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 17

18 Akcesoria Płyty montażowe Kod produktu Opis Wymiary (mm) Wymiary (cale) Opakowanie (szt.) Kod EAN 13 Płyta montażowa, stal galwanizowana XMP12 Dla obudów 150 x 200 mm 100 x 100 x x 3.94 x XMP22 Dla obudów 200 x 200 mm 150 x 170 x x 6.69 x XMP23 Dla obudów 200 x 300 mm 260 x 140 x x 5.51 x XMP24 Dla obudów 200 x 400 mm 140 x 360 x x x XMP33 Dla obudów 300 x 300 mm 260 x 240 x x 9.45 x XMP43 Dla obudów 400 x 300 mm 260 x 340 x x x XMP44 Dla obudów 400 x 400 mm 360 x 340 x x x XMP46 Dla obudów 400 x 600 mm 560 x 340 x x x XMP58 Dla obudów 500 x 800 mm 760 x 440 x x x XMP68 Dla obudów 600 x 800 mm 760 x 540 x x x XMP810 Dla obudów 800 x 1000 mm 960 x 740 x x x XMP23 Listwy DIN oraz listwy DIN ze wspornikami Nowe profile Listwy mogą być montowane poziomo lub pionowo Kod produktu Stary kod produktu Opis Wymiary (mm) Wymiary (cale) Opakowanie (szt.) Kod EAN 13 Listwa DIN 35 do podstawy, stal galwanizowana XDR3515 DR3515B Do podstawy, bok 150 mm bez wspornika 35 x x XDR3520 DR3520B Do podstawy, bok 200 mm 35 x x XDR3530 DR3530B Do podstawy, bok 300 mm 35 x x XDR3540 DR3540B Do podstawy, bok 400 mm 35 x x XDR3550 DR3550B Do podstawy, bok 500 mm 35 x x XDR3560 DR3560B Do podstawy, bok 600 mm 35 x x XDR3580 DR3580B Do podstawy, bok 800 mm 35 x x Listwa DIN ze wspornikiem do podstawy, stal galwanizowana XBP20 EBP20 Do podstawy, 200 mm bok, para 20 x x XBP30 EBP30 Do podstawy, 300 mm bok, para 20 x x XBP40 EBP40 Do podstawy, 400 mm bok, para 20 x x XBP50 EBP50 Do podstawy, 500 mm bok, para 20 x x XBP60 EBP60 Do podstawy, 600 mm bok, para 20 x x XBP80 EBP80 Do podstawy, 800 mm bok, para 20 x x DR3530B Więcej akcesoriów na stronie KTA4.20 KTA2.25 KTA24.20 KTA25.25 PTKA4.32 BSSA20B KTAS1.25 KTAE Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

19 Obudowy z poliestru Ensto Ex Obudowy poliestrowe Ensto Ex wzmocnione włóknem szklanym mają wysoką odporność na temperaturę, korozję, a także są odporne na rozpuszczalniki. To sprawia, że doskonale sprawdzają się w szczególnie wymagających środowiskach przemysłowych, takich jak przemysł morski, stoczniowy czy chemiczny. Korzyści ze stosowania rozwiązań Ensto Krótki termin realizacji Nasz czas realizacji zamówienia jest jednym z najkrótszych na rynku. Przystępujemy do realizacji Twojego zamówienia zaraz po zatwierdzeniu rysunków technicznych. Szeroki zakres rozmiarów Obudowy Ensto dostępne są w różnych rozmiarach. Rysunki techniczne Aby ułatwić proces konfiguracji obudowy, udostępniamy rysunki techniczne obudów standardowych oraz produkowanych w oparciu o projekt klienta. Pliki są tak przygotowane, aby można je było wykorzystać w programie służącym do projektowania. 19

20 Obudowy z poliestru Ensto Ex W skrócie Obudowy przeciwwybuchowe Ensto wykonane z poliestru są dostępne w szerokim zakresie rozmiarów standardowych. Obudowy Ensto posiadają szereg certyfikatów i dedykowane są do najbardziej wymagających środowisk oraz różnorodnych zastosowań. Seria obejmuje obudowy puste, z zaciskami oraz skrzynki sterownicze. Wszystkie obudowy można stosować w miejscach, w których może pojawić się wybuchowa koncentracja gazów, oparów lub pyłów (np. w strefach 1 i 2 zagrożonych wybuchem gazu i w strefach 21 i 22 zagrożonych wybuchem pyłu). Obudowy są wykonane z czarnego poliestru wzmacnianego włóknem szklanym z domieszką grafitu, który dzięki niskiej oporności powierzchniowej ogranicza gromadzenie się ładunków elektrostatycznych na powierzchni obudowy. Materiał Poliester: Warianty Puste obudowy: Obudowy z zaciskami: Skrzynki sterownicze: Opis Poliester wzmacniany włóknem szklanym z domieszką grafitu (czarny) Opis Komponenty do strefy gazu i pyłu Ochrona do strefy gazu i pyłu Strefa występowania pyłu i gazu, obudowy z wycięciami oraz z akcesoriami. Zobacz strona nr 32. Typy ochrony Ex e Ex tb Ex i Aluminium Poliester Stal Puste obudowy Obudowy z zaciskami Skrzynki sterownicze Usługi Konfiguracja Montaż Obudowy uniwersalne Ensto Combo Box Gaz: 1, 2 Strefy Pył: 21, 22 Zakres rozmiarów 75 x 80 x 55 mm x 250 x 160 mm Strefa 0 Strefa 1 Strefa 2 20 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

21 Puste obudowy, poliester Komponenty Ex e oraz Ex tb Obudowy przeciwwybuchowe Ensto z poliestru dostępne są w szerokim zakresie rozmiarów standardowych. Wszystkie obudowy można stosować w miejscach, w których może pojawić się wybuchowa koncentracja gazów, oparów lub pyłów (np. w strefach 1 i 2 zagrożonych wybuchem gazu i w strefach 21 i 22 zagrożonych wybuchem pyłu). Obudowy puste certyfikowane są jako Ex e i Ex tb. Upraszcza to proces certyfikacji urządzenia finalnego Ex, gdyż obudowa nie musi być poddawana ponownym testom i certyfikacji. Puste obudowy w skrócie: Certyfikowane wg standardów IECEx i ATEX Odpowiednie do stref 1 i 2 w grupie gazów IIC Odpowiednie do strefy 21 i 22 w grupie pyłu IIIC Duży wybór rozmiarów modeli standardowych Materiał zawiera domieszkę grafitu, która dzięki niskiej oporności powierzchniowej ogranicza gromadzenie się ładunków elektrostatycznych na powierzchni obudow Zawartość pustej obudowy: Podstawa obudowy Pokrywa Śruby pokrywy wykonane ze stali nierdzewnej AISI 316 Specjalne uszczelki Warianty Mocowanie pokrywy: Śruby pokrywy wykonane ze stali nierdzewnej AISI 316 Materiał: Poliester wzmacniany włóknem szklanym z domieszką grafitu (czarny) Wymiary: Szerokość: mm Wysokość: mm Głębokość: mm Informacje techniczne Stopień ochrony: IP66 Temperatura otoczenia: -55 C do +100 C Zgodność Aprobaty/certyfikaty: IBExU 14 ATEX 1126U IECEx IBE U Normy: EN/IEC , -7, -31 Oznaczenie, gaz: II 2G Ex e IIC Gb Oznaczenie, pył: II 2D Ex tb IIIC Db Usługi dodatkowe: Nadruk Wycinanie otworów Wiercenie Więcej informacji : Rozmiary standardowe, strona 28 Akcesoria, strona 28 oraz Przykłady dostępnych akcesoriów: Cechy gwarantujące maksymalną wytrzymałość i trwałość rozwiązań Ensto: 1. Gruba konstrukcja ściany 2. Śruby pokrywy mocującej ze stali nierdzewnej AISI Wsporniki do szyn DIN wykonane ze stali nierdzewnej 4. Specjalne uszczelki Płyta montażowa Szyna mocująca DIN 15 I DIN 35 4 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 21

22 Obudowy z zaciskami, poliester Ochrona typu Ex e, Ex tb oraz Ex i Oferta obejmuje również kompletne obudowy z zaciskami posiadające certyfikaty Ex e, Ex tb oraz Ex i, przeznaczone do zacisków Ex e i Ex i. Maksymalna liczba zacisków w obudowie zależy od przekroju przewodu, temperatury pracy obudowy oraz od wymaganej klasy temperaturowej. Obudowy Ensto posiadają klasę temperaturową od T6 do T5. Obudowy z zaciskami w skrócie: Certyfikowane wg standardów IECEx i ATEX Odpowiednie do stref 1 i 2 w grupie gazu IIC Odpowiednie do strefy 21 i 22 w grupie pyłu IIIC Duży wybór rozmiarów modeli standardowych Materiał zawiera domieszkę grafitu, która dzięki niskiej oporności powierzchniowej ogranicza gromadzenie się ładunków elektrostatycznych na powierzchni obudowy Zawartość pakietu: Pusta obudowa Szyna DIN lub płyta montażowa Zaciski Opcjonalnie: - Dławnice - Elementy oddychające Usługi dodatkowe: Nadruk Wycinanie otworów Wiercenie Warianty Mocowanie pokrywy: Materiał: Wymiary: Śruby pokrywy wykonane ze stali nierdzewnej AISI 316 Poliester wzmacniany włóknem szklanym z domieszką grafitu (czarny) Szerokość: mm Wysokość: mm Głębokość: mm Informacje techniczne Stopień ochrony: IP66 Klasa temperaturowa: T6 / T5 Temperatura otoczenia: -55 C / -20 C do +40 C /+55 C Temperatura powierzchni T85 C / T100 C (pył): Zgodność Aprobaty/certyfikaty: IBExU 14 ATEX 1128X IECEx IBE X Normy: EN/IEC , -7, -31, - 11 Oznaczenie, gaz: II 2 G Ex e IIC T_ Gb II 2G Ex ia IIC T6/T5 Gb Oznaczenie, pył: II 2D Ex tb IIIC T85 C/T100 C Db Więcej informacji : Wymiary standardowe, strona 21 Akcesoria, strona 23 oraz Cechy gwarantujące maksymalną wytrzymałość i trwałość obudów Ensto: 1. Zaciski na szynie DIN 2. Konfiguracja otworów 3. Dławnice dobrane odpowiednio do specyfikacji obudowy 4. Właściwe przerwy izolacyjne oraz wygodna przestrzeń instalacyjna Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

23 Puste obudowy, poliester Rozmiary standardowe Przygotowaliśmy kilka standardowych rozmiarów obudów dostępnych w ciągłej sprzedaży. Karty produktów z rysunkami technicznymi dostępne na: Obudowy Ensto Ex, w ciągłej sprzedaży Kod produktu Opis Temperatura otoczenia Wymiary (mm) Kod EAN 13 Szer. Wys. Gł. MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C Obudowy standardowe dostępne w ciągłej sprzedaży! Obudowy Ensto Ex, obudowy na zamówienie Kod produktu Opis Temperatura otoczenia Wymiary (mm) Kod EAN 13 Szer. Wys. Gł. MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C MGRPEX Gładkie boki -55 C do +100 C Akcesoria Obudowa Płyta montażowa Szyna DIN do podstawy, DIN 15 Szyna DIN do podstawy, DIN 35 Para zawiasów Szyna PE Płyta uziemiająca do łączenia w zestawy MGRPEX MMP0808B DR M N/A N/A * N/A MGRPEX MMP0808B DR M N/A N/A * N/A MGRPEX MMP0811B DR N/A N/A * N/A MGRPEX MMP0811B DR N/A N/A * N/A MGRPEX MMP0816B DR N/A N/A * N/A MGRPEX MMP0816B DR N/A N/A * N/A MGRPEX MMP0819B DR N/A N/A * N/A MGRPEX MMP0819B DR N/A N/A * N/A MGRPEX MMP0823B DR N/A N/A * N/A MGRPEX MMP0823B DR N/A N/A * N/A MGRPEX MMP1212B N/A DR * * * MGRPEX MMP1222B N/A DR * * * MGRPEX MMP1616B N/A DR * * * MGRPEX MMP1626B N/A DR * * * MGRPEX MMP1636B N/A DR35.12/1636 * * * MGRPEX MMP1656B N/A DR * * * MGRPEX MMP2526B N/A DR * * * MGRPEX MMP2540B N/A DR * * * MGRPEX MMP2560B N/A DR35.23/3160 * * * MGRPEX MMP4041B N/A DR * * * MGRPEX MMP2526B N/A DR * * * MGRPEX MMP2540B N/A DR * * * N/A -niedostępne * dostępne na zamówienie Więcej akcesoriów na stronie Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 23

24 Obudowy z zaciskami, poliester Rozmiary standardowe Przygotowaliśmy kilka standardowych rozmiarów obudów dostępnych w ciągłej sprzedaży. Instrukcja zamawiania obudowy z zaciskami 1. Wybierz odpowiedni rodzaj pustej obudowy 2. Określ liczbę/rodzaj wymaganych dławnic na jeden bok obudowy A Puste obudowy Typ obudowy Opis Wymiary (mm) Kod EAN 13 Szerokość Wysokość Głębokość MGRPEX080808JB Pusta obudowa MGRPEX MGRPEX081108JB Pusta obudowa MGRPEX MGRPEX121209JB Pusta obudowa MGRPEX MGRPEX122209JB Pusta obudowa MGRPEX MGRPEX161609JB Pusta obudowa MGRPEX MGRPEX162609JB Pusta obudowa MGRPEX MGRPEX252512JB Pusta obudowa MGRPEX MGRPEX254012JB Pusta obudowa MGRPEX MGRPEX256012JB Pusta obudowa MGRPEX MGRPEX404012JB Pusta obudowa MGRPEX Dozwolona, maksymalna liczba dławnic Typ obudowy Ilość dławnic na bok (A i B, C i D), patrz rysunek po lewej C D Rozmiar: M16 Rozmiar: M20 Rozmiar: M25 Rozmiar: M32 Rozmiar: M40 A oraz B C oraz D A oraz B C oraz D A oraz B C oraz D A oraz B C oraz D A oraz B C oraz D MGRPEX N/A 1 N/A N/A N/A N/A MGRPEX N/A 2 N/A N/A N/A N/A MGRPEX MGRPEX MGRPEX MGRPEX MGRPEX MGRPEX MGRPEX MGRPEX B 3. Określ wymagane zaciski Dozwolona, maksymalna liczba zacisków Określ niezbędną liczbę zacisków posiłkując się tabelami przy opisie produktu znajdującymi się na naszej stronie internetowej: 1. Wejdź na stronę Ensto.pl i wybierz zakładkę Produkty, a następnie Ochrona przeciwwybuchowa (strona: produkty/ochrona-przeciwwybuchowa/) 2. Wybierz materiał z jakiego ma być wykonana obudowa 3. Wybierz Puszki łączeniowe 4. Wybierz typ obudowy 5. Otwórz dokumentację techniczną wraz z kartą produktu 4. Skontaktuj się z naszym przedstawicielem w swoim regionie Kontakt Dane kontaktowe znajdują się na naszej stronie internetowej w zakładce Kontakt ( 24 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

25 Obudowy z aluminium Ensto Ex Waga aluminium to tylko jedna czwarta masy stali. Charakteryzuje się dużą wytrzymałością na pracę w szerokim zakresie temperatur oraz doskonałą odpornością na korozję. Korzyści ze stosowanie rozwiązań Ensto Krótki termin realizacji Mamy jeden z najkrótszych czasów realizacji zamówień na rynku. Obudowy Ex dostarczane się do klienta niedługo po zatwierdzeniu rysunków technicznych. Szeroki zakres rozmiarów obudów Oferujemy szeroki zakres obudów standardowych. Mniejsza waga Dzięki właściwościom aluminium, obudowy są dużo lżejsze nie tracąc przy tym na wytrzymałości. 25

26 Obudowy z aluminium Ensto Ex W skrócie Obudowy z aluminium Ensto Ex dostępne są w szerokim zakresie rozmiarów standardowych. Umożliwia to szybszą dostawę i redukcję kosztów. Rozwiązania Ensto, dzięki licznym certyfikatom, dedykowane są najbardziej wymagającym środowiskom i różnorodnym zastosowaniom. Materiał Opis Aluminium: Odlew aluminiowy, kolor RAL 7001 Warianty Opis Puste obudowy: Komponenty do strefy gazu i pyłu Obudowy z zaciskami: Ochrona do strefy gazu i pyłu Seria obejmuje obudowy puste i wyposażone w komponenty. Wszystkie obudowy można stosować w miejscach, w których istnieje ryzyko pojawienia się wybuchowej koncentracji gazów, oparów lub pyłów (np. w strefach 1 i 2 zagrożonych wybuchem gazu i w strefach 21 i 22 zagrożonych wybuchem pyłu). Obudowy wykonane są z odlewanego aluminium malowanego proszkowo na kolor RAL Typy ochrony Ex e Ex tb Ex i Aluminium Poliester Stal Puste obudowy Obudowy z zaciskami Skrzynki sterownicze Usługi Malowanie Konfiguracja Montaż Obudowy uniwersalne Ensto Combo Box Gaz: 1, 2 Strefy Pył: 21, 22 Zakres rozmiarów 64 x 58 x 34 mm x 600 x 180 mm Strefa 0 Strefa 1 Strefa 2 26 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

27 Puste obudowy, aluminium Komponenty Ex e oraz Ex tb W ofercie Ensto posiadamy duży zakres rozmiarów obudów aluminiowych Ex. Wszystkie obudowy można stosować w miejscach, w których może pojawić się wybuchowa koncentracja gazów, oparów lub pyłów (np. w strefach 1 i 2 zagrożonych wybuchem gazu i w strefach 21 i 22 zagrożonych wybuchem pyłu). Puste obudowy Ensto Ex posiadają certyfikaty do montażu komponentów. Upraszcza to proces certyfikacji urządzenia finalnego Ex, gdyż obudowa nie musi być poddawana ponownym testom i certyfikacji Puste obudowy w skrócie: Certyfikowane wg standardów IECEx i ATEX Odpowiednie do stref 1 i 2 w grupie gazu IIC Odpowiednie do strefy 21 i 22 w grupie pyłu IIIC Duży wybór rozmiarów modeli standardowych Lekkie Zawartość standardowej pustej obudowy: Podstawa obudowy Pokrywa Śruby pokrywy wykonane ze stali nierdzewnej AISI 316 Specjalne uszczelki Zewnętrzne połączenie uziemienia od 4 mm² do 70 mm² Przyłącze do uziemienia we wnętrzu Usługi dodatkowe: Malowanie Wycinanie otworów Nadruk Więcej informacji: Rozmiary standardowe, strona 29 Akcesoria, strona 29 oraz Przykłady dostępnych akcesoriów: Warianty Mocowanie pokrywy: Śruby pokrywy wykonane ze stali nierdzewnej AISI 316 Materiał: Odlew aluminiowy, kolor RAL 7001 Wymiary: Szerokość: mm Wysokość: mm Głębokość: mm Uziemienie: Wewnętrzny punkt uziemiający, Zewnętrzny punkt uziemiający Informacje techniczne Stopień ochrony: IP66 Temperatura otoczenia: -55 C do +100 C Zgodność Aprobaty/certyfikaty: IBExU 14 ATEX 1127U IECEx IBE U Normy: EN/IEC , -7, -31 Oznaczenie, gaz: II 2G Ex e IIC Gb Oznaczenie, pył: II 2D Ex tb IIIC Db Cechy gwarantujące maksymalną wytrzymałość i trwałość obudów Ensto: 1. Gruba konstrukcja ściany 2. Śruba mocująca ze stali nierdzewnej 3. Wsporniki do szyn DIN wykonane ze stali nierdzewnej 4. Zewnętrzne połączenie uziemienia od 4 mm² do 70 mm² 5. Przyłącze do uziemienia we wnętrzu 6. Specjalne uszczelki Płyta montażowa Listwa DIN Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 27

28 Obudowy z zaciskami, aluminium Ochrona typu Ex e, Ex tb oraz Ex i Obudowy Ensto Ex wykonane z aluminium dedykowane są do najbardziej wymagających środowisk i różnorodnych zastosowań w wielu gałęziach przemysłu. Wszystkie obudowy można stosować w miejscach, w których może pojawić się wybuchowa koncentracja gazów, oparów lub pyłów (np. w strefach 1 i 2 zagrożonych wybuchem gazu i w strefach 21 i 22 zagrożonych wybuchem pyłu). Obudowy przeznaczone są dla zacisków Ex e, Ex tb i Ex i. Maksymalna dopuszczalna liczba zacisków w obudowie zależy od przekroju przewodu, temperatury pracy oraz wymaganej klasy temperaturowej. Obudowy Ensto odpowiednie są dla klas temperaturowych od T6 do T5. Obudowy z zaciskami z aluminium w skrócie: Certyfikowane wg standardów IECEx i ATEX Odpowiednie do stref 1 i 2 w grupie gazu IIC Odpowiednie do strefy 21 i 22 w grupie pyłu IIIC Duży wybór rozmiarów modeli standardowych Lekkie Zawartość pakietu: Pusta obudowa Szyna DIN lub płyta montażowa Zaciski Opcjonalnie: - Dławnice - Element oddychający Dostępne usługi: Malowanie Wiercenie Nadruk Więcej informacji: Rozmiary standardowe, strona 30 Akcesoria, strona 29 oraz Warianty Mocowanie pokrywy: Śruby pokrywy wykonane ze stali nierdzewnej AISI 316 Materiał: Odlew aluminiowy, kolor RAL 7001 Wymiary: Szerokość: mm Wysokość: mm Głębokość: mm Uziemienie: Śruba uziemiająca wewnętrzna, Śruba uziemiająca zewnętrzna Informacje techniczne Stopień ochrony: IP66 Klasa temperaturowa: T6 / T5 Temperatura otoczenia: -55 C/-20 C do +40 C/+85 C Temperatura powierzchni T85 C/T100 C (pył): Zgodność Aprobaty/certyfikaty: IBExU 14 ATEX 1129 IECEx IBE Normy: EN/IEC , -7, -11, -31 Oznaczenie, gaz: II 2G Ex e IIC T6/T5 Gb II 2G Ex ia IIC T6/T5 Gb Oznaczenie, pył: II 2D Ex tb IIIC T85 C/T100 C Db Cechy gwarantujące maksymalną wytrzymałość i trwałość obudów Ensto: 1. Zaciski na szynie DIN 2. Konfiguracja otworów 3. Dławnice dobrane odpowiednio do specyfikacji obudowy 4. Właściwe przerwy izolacyjne oraz wygodna przestrzeń instalacyjna Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

29 Empty Puste obudowy, enclosures, aluminium Standard Rozmiary sizes standardowe Przygotowaliśmy We have created kilka some standardowych sizes rozmiarów that are obudów dostępnych w readily ciągłej available sprzedaży. in stock for fast and efficient delivery. Karty produktów z rysunkami technicznymi Product cards dostępne with dimensional na: drawings can be found at Obudowy Ensto Ex, w ciągłej sprzedaży Kod produktu Opis Temperatura otoczenia Wymiary (mm) Kod EAN 13 Szerokość Wysokość Głębokość HALPEX Boki gładkie -55 C do +100 C HALPEX Boki gładkie -55 C do +100 C HALPEX Boki gładkie -55 C do +100 C HALPEX Boki gładkie -55 C do +100 C HALPEX Boki gładkie -55 C do +100 C HALPEX Boki gładkie -55 C do +100 C HALPEX Boki gładkie -55 C do +100 C HALPEX Boki gładkie -55 C do +100 C HALPEX Boki gładkie -55 C do +100 C HALPEX Boki gładkie -55 C do +100 C Obudowy standardowe dostępne w ciągłej sprzedaży! Obudowy Ensto Ex, obudowy na zamówienie Kod produktu Wymiary (mm) Temperatura Kod EAN 13 Szerokość Wysokość Głębokość otoczenia HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C Kod produktu Wymiary (mm) Temperatura Kod EAN 13 Szerokość Wysokość Głębokość otoczenia HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C HALPEX C do +100 C Akcesoria Obudowa Płyta montażowa Szyna DIN do podstawy, DIN 15 Szyna DIN do podstawy, DIN 35 PE na szynie DIN HALPEX N/A DR N/A * * HALPEX N/A DR N/A * * HALPEX N/A DR N/A * * HALPEX HMP0808B DR H N/A * * HALPEX HMP0813B DR N/A * * HALPEX HMP0818B DR N/A * * HALPEX N/A DR N/A * * HALPEX N/A DR N/A * * HALPEX N/A N/A DR * * HALPEX N/A N/A DR * * HALPEX HMP1212B N/A DR * * HALPEX HMP1212B N/A DR * * HALPEX HMP1212B N/A DR * * HALPEX HMP1222B N/A DR * * HALPEX HMP1222B N/A DR * * HALPEX HMP1222B N/A DR * * HALPEX HMP1236B N/A DR35.12/1636 * * HALPEX HMP1414B N/A DR * * HALPEX HMP1814B N/A DR * * HALPEX HMP2014B N/A DR * * HALPEX HMP1656B N/A DR * * HALPEX HMP1616B N/A DR * * HALPEX HMP1626B N/A DR * * HALPEX HMP2328B N/A DR * * HALPEX HMP1636B N/A DR35.12/1636 * * HALPEX HMP1626B N/A DR * * HALPEX HMP2023B N/A DR * * HALPEX HMP2333B N/A DR * * HALPEX HMP2333B N/A DR * * HALPEX HMP2340B N/A DR35.23/3140 * * HALPEX HMP2360B N/A DR35.23/3160 * * HALPEX HMP3140B N/A DR35.23/3140 * * HALPEX HMP3140B N/A DR35.23/3140 * * HALPEX HMP3160B N/A DR35.23/3160 * * HALPEX HMP3160B N/A DR35.23/3160 * * N/A -niedostępne * Dostępne na zamówienie Więcej akcesoriów na stronie Szyna PE Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 29

30 Obudowy Empty enclosures, z zaciskami, aluminium Rozmiary Standard standardowe sizes Przygotowaliśmy We have created kilka some standardowych rozmiarów sizes that obudów are dostępnych w readily ciągłej sprzedaży. available in stock for fast and efficient delivery. Instrukcja zamawiania obudowy z zaciskami Wybierz odpowiedni rodzaj pustej obudowy Określ liczbę/rodzaj wymaganych dławnic na jeden bok obudowy A Puste obudowy Typ obudowy Opis Wymiary (mm) Kod EAN 13 Szerokość Wysokość Głębokość HALPEX080806JB Pusta obudowa HALPEX080806JB HALPEX081306JB Pusta obudowa HALPEX081306JB HALPEX081806JB Pusta obudowa HALPEX081806JB HALPEX101008JB Pusta obudowa HALPEX101008JB HALPEX121209JB Pusta obudowa HALPEX121209JB HALPEX122209JB Pusta obudowa HALPEX122209JB HALPEX161609JB Pusta obudowa HALPEX161609JB HALPEX163609JB Pusta obudowa HALPEX163609JB HALPEX162609JB Pusta obudowa HALPEX162609JB HALPEX234011JB Pusta obudowa HALPEX234011JB Dozwolona, maksymalna liczba dławnic Typ obudowy Ilość dławnic na bok (A i B, C i D), patrz rysunek po lewej C D Rozmiar: M16 Rozmiar: M20 Rozmiar: M25 Rozmiar: M32 Rozmiar: M40 A oraz B C oraz D A oraz B C oraz D A oraz B C oraz D A oraz B C oraz D A oraz B C oraz D HALPEX080806JB N/A N/A N/A N/A HALPEX081306JB N/A N/A N/A N/A HALPEX081806JB N/A N/A N/A N/A HALPEX101008JB N/A N/A HALPEX121209JB N/A N/A HALPEX122209JB N/A N/A HALPEX161609JB HALPEX163609JB HALPEX162609JB HALPEX234011JB B N/A Niedostępne 3. Określ wymagane zaciski Dozwolona, maksymalna liczba zacisków Określ niezbędną liczbę zacisków posiłkując się tabelami umieszczonymi przy opisie produktu znajdującymi się na naszej stronie internetowej: 1. Wejdź na stronę Ensto.pl i wybierz zakładkę Produkty, a następnie Ochrona przeciwwybuchowa (strona: 2. Wybierz materiał z jakiego ma być wykonana obudowa 3. Wybierz Puszki łączeniowe 4. Wybierz typ obudowy 5. Otwórz dokumentację techniczną wraz z kartą techniczną 4. Skontaktuj się z naszym przedstawicielem w swoim regionie Kontakt Dane kontaktowe znajdują się na naszej stronie internetowej w zakładce Kontakt ( 30 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

31 Skrzynki sterownicze Ensto Ex Skrzynki sterownicze Ensto wyposażone są w gotowe przyciski, lampki sygnalizacyjne i moduły przełączników. Dostępne są w trzech wariantach: ze stali nierdzewnej, blachy malowanej oraz z poliestru. Korzyści ze stosowania rozwiązań Ensto Duży zakres rozmiarów obudów Oprócz modeli poliestrowych, oferta Ensto obejmuje bogatą gamę standardowych rozmiarów obudów ze stali nierdzewnej i blachy malowanej. Gotowa certyfikacja niestandardowych rozwiązań W przypadku, gdy nie można dobrać odpowiedniego produktu z naszej standardowej oferty, istnieje także możliwość zamówienia gotowych, certyfikowanych rozwiązań dla poszczególnych klientów. Szeroka gama elementów sterujących Nasza oferta obejmuje szeroki zakres elementów sterujących, m.in. przyciski, lampki sygnalizacyjne i przełączniki. 31

32 Skrzynki sterownicze Ensto Ex W skrócie Oferta Ensto obejmuje szeroki zakres skrzynek sterowniczych dostępnych w warianach ze stali: malowanej, nierdzewnej i kwasoodpornej (AISI 304 oraz AISI316L) oraz z poliestru. Stacje sterujące Ensto w zakresie ochrony przeciwwybuchowej Ex zostały zaprojektowane i przetestowane pod kątem wymagań wszystkich branż i zastosowań w niebezpiecznych warunkach, w których istnieje ryzyko wybuchu, szczególnie w przemyśle petrochemicznym i morskim. Nasz certyfikat pozwala na wyposażenie skrzynek sterowniczych Ensto różnymi komponentami Ex, takimi jak: Przyciski standardowe i awaryjne Przełączniki pokrętne Lampki sygnalizacyjne Przyrządy pomiarowe Grzałki zapobiegające kondensacji Materiał Stal malowana farbą poliestrową: Stal nierdzewna AISI 304: Stal kwasoodporna AISI 316L: Poliester wzmacniany włóknem szklanym z domieszką grafitu (czarny): Warianty Standardowe produkty: Rozwiązania na życzenie klienta: Opis Dla suchych środowisk Dla wymagających środowisk Dla szczególnie wymagających środowisk (m.in. przemysł morski/stoczniowy) Dla wymagających środowisk (np. przemysł petrochemiczny) Opis Ochrona do stref gazu i pyłu Produkty zaprojektowane według potrzeb klienta Typy ochrony Ex e Ex tb Aluminium Poliester Stal Puste obudowy Obudowy z zaciskami Skrzynki sterownicze Usługi Projektowanie Konfiguracja Montaż Testowanie Obudowy uniwersalne Ensto Combo Box Strefy Gaz: 1, 2 Pył: 21, 22 Zakres rozmiarów 120 x 120 x 90 mm x 1000 x 300 mm Strefa 0 Strefa 1 Strefa 2 32 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

33 Skrzynki sterownicze, rozmiary standardowe Ochrona typu Ex e oraz Ex tb Oferta Ensto obejmuje skrzynki sterownicze certyfikowane jako ochrona typu Ex e oraz Ex tb, przeznaczone do miejsc, w których może pojawić się wybuchowa koncentracja gazów, oparów lub pyłów (np. w strefach 1 i 2 zagrożonych wybuchem gazu i w strefach 21 i 22 zagrożonych wybuchem pyłu). Skrzynki sterownicze Ensto Ex mogą być wykonane ze stali nierdzewnej, blachy malowanej farbą poliestrową lub z poliestru. Skrzynki kompletne wyposażone są w dławnice, szynę DIN z odpowiednimi elementami sterowania, takimi jak przyciski, lampki sygnalizacyjne i moduły przełączające, wybrane przez klienta. Skrzynki sterownicze Ensto Ex w skrócie: Certyfikowane wg standardów IECEx i ATEX Odpowiednie do stref 1 i 2 w grupie gazu IIC Odpowiednie do strefy 21 i 22 w grupie pyłu IIIC Dostępne w wariancie ze stali kwasoodpornej AISI 316L oraz z poliestru Szeroki wybór komponentów sterowniczych Zawartość standardowego pakietu: Pusta obudowa Szyna DIN Dławnica, rozmiar: M20 Zaślepka, rozmiar: M25 Wybrane komponenty sterownicze Wybrane bloki zacisków Warianty Materiał: Wymiary: Stal kwasoodporna AISI 316L Poliester wzmacniany włóknem szklanym z domieszką grafitu (czarny): Szerokość: mm Wysokość: mm Głębokość: 90 mm Informacje techniczne Stopień ochrony: IP65 Temperatura otoczenia: -20 C do +40 C Zgodność Aprobaty/certyfikaty: Presafe 14 ATEX 5288X IECEx PRE X Normy: EN/IEC , -1, -7, -31 Oznaczenie, gaz: II 2 G Ex d e IIC T6 Gb Oznaczenie, pył: II 2 D Ex tb IIIC T85 C Db Uwaga: Maksymalna temperatura dla komponentów +75 C Skrzynki sterownicze Ensto Ex wykonane ze stali nierdzewnej dostępne są z 1-4 komponentami wskazanymi przez klienta. Skrzynki sterownicze Ensto Ex wykonane ze poliestru dostępne są z 1-3 komponentami wskazanymi przez klienta. Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 33

34 93 1 Copyright Ensto. Unauthorized use and distribution of this document is strictly prohibited (wall mounting) Material: Polyester Ensto Mat: Ensto Finland Oy Ensto Industrial Solutions Scale Date :3 By Ex tool A3 Checked Sheet No: 1 (1) Ctrl 5 PTKA PPE... 3 KTA VPRK6.6 1 MFEX3C.0 Part Code 6 Control component enclosure M25 Brass Ex-e Ex t 1-seal Blind DIN-Rail L=208 M20 Polyamide (Black) Ex e gland DIN7985 M6x6 ristiuraruuvi EX enclosure Polyester MFEX Description 7 Replaces: Replaced: Drw No: Ref: Code: Pcs Weight [g]/pcs A B C D E ID Shrinkage: Undimensional Drafts: Surface Quality: Number of Mold Cavities: Color: Surface Treatment: Add. tools: Hardness: Heat Treatment: Inspection Instruction: Tolerance: Customer: Color: Surface Treatment: Surface Treatment: Description Supplier: Tool No: Volume Color: Date By Appr. Weight [g] Weight [g] Jak zbudować swój kod zamówienia? Rozmiary standardowe Ensto oferuje szeroki wybór obudów w rozmiarach standardowych z gotowymi otworami, do których można dobrać elementy sterownicze. Wycięte otwory mają stałą, niezmienną wielkość. Możliwe jest także dopasowanie obudowy do wymogów klienta (tzw. obudowa niestandardowa). Instrukcje dotyczące tworzenia kodu zamówienia: 1. Wybierz typ obudowy Wybierz materiał obudowy i jej zastosowanie (ze stali nierdzewnej lub poliestru) Wybierz liczbę elementów sterujących (1-4 opcje dla stali nierdzewnej, 1-3 opcje dla poliestru) 2. Wybierz odpowiednie komponenty dla obszaru montażu (patrz strona 35) Wybierz kody elementów sterowniczych do powierzchni mocowania (A, B, C lub D) 3. Skontaktuj się z naszym przedstawicielem Dane kontaktowe do naszych przedstawicieli dostępne na stronie internetowej ( Można również zeskanować kod QR umieszczony obok 1. Krok 1: Wybór typu obudowy Obudowy ze stali nierdzewnej modele SFEX Obudowy z poliestru modele MFEX A SFEX1AB1C A Wymiar: 120x120x90 mm Opcjonalnie jeden dodatkowy element sterowania Dławnica M20, KTA25.20 Zaślepka M25, PTKA2.25 Element sterujący instalowany bezpośrednio do drzwi obudowy (wall mounting) (wall mounting) A MFEX1C A Wymiar: 122x120x90 mm Opcjonalnie jeden dodatkowy element sterowania Dławnica M20, KTA25.20 Zaślepka M25, PTKA2.25 Element sterujący instalowany bezpośrednio na szynie DIN A B SFEX1AB2C A B Wymiar: 150x150x90 mm Opcjonalnie dwa dodatkowe elementy sterowania Dławnica M20, KTA25.20 Zaślepka M25, PTKA2.25 Element sterujący instalowany bezpośrednio do drzwi obudowy 120 Model Drawing MFEX3C_CITRUS.drw 82 (wall mounting) (wall mounting) A B MFEX2C A B Wymiar: 122x120x90 mm Opcjonalnie dwa dodatkowe elementy sterowania Dławnica M20, KTA25.20 Zaślepka M25, PTKA2.25 Element sterujący instalowany bezpośrednio na szynie DIN A B C SFEX2AB3C A B C Wymiar: 150x200x90 mm Opcjonalnie trzy dodatkowe elementy sterowania Dławnica M20, KTA25.20 Zaślepka M25, PTKA2.25 Element sterujący instalowany bezpośrednio do drzwi obudowy ISO 2768-M GENERAL TOLERANCES DIN 6930-M STAMPED STEEL PARTS ISO AF WELDINGS LINEAR AND ANGULAR DIMENSIONS FLAT SURFACES / BENDINGS WELDED CONSTRUCTIONS ISO 2768-C GENERAL TOLERANCES DIN 6930-C STAMPED STEEL PARTS ISO BG WELDINGS LINEAR AND ANGULAR DIMENSIONS FLAT SURFACES / BENDINGS WELDED CONSTRUCTIONS TOLERANCE ISO 8062-CT3 0,18 0,2 0,22 0,24 0,26 0,28 0,3 0,34 0,4 SFS 3918 >1<=6 >6<=15 >15<=40 >40<=90 >90<=200 >200<=400 >400<=800 RYHMÄ 140A 0,2 0,3 0,4 0,5 0,7 1,5 3 Tolerance >0,5 =3 > =6 >6 =30 >30 =120 >120 =400 >400 =1000 ISO 2768-m 0,1 0,1 0,2 0,3 0,5 0, (wall mounting) A B C MFEX3C A B C Wymiar: 120x220x90 mm Opcjonalnie trzy dodatkowe elementy sterowania Dławnica M20, KTA25.20 Zaślepka M25, PTKA2.25 Element sterujący instalowany bezpośrednio na szynie DIN A C B D SFEX2AB4C A B C D Wymiar: 200x200x90 mm Opcjonalnie cztery dodatkowe elementy sterowania Dławnica M20, KTA25.20 Zaślepka M25, PTKA2.25 Element sterujący instalowany bezpośrednio do drzwi obudowy 34 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

35 2. Krok 2: Wybór odpowiednich komponentów do montażu Lista komponentów sterujących dla standardowego kodowania A B C Typ komponentu Strefa montażu komponetów (patrz rysunek str. 39) Rodzaj styków Napięcie znamionowe U n A B C D Prąd znamionowy I n Przyciski Przycisk bezpieczeństwa STOP (odblokowany kluczem) (AC-15) A2 B2 C2 D2 1xNC+1xNO 400 V 10 A Przycisk zielony (AC-15) A4 B4 C4 D4 1xNC+1xNO 400 V 10 A Przycisk zielony (komenda: START) (AC-15) A5 B5 C5 D5 1xNC+1xNO 400 V 10 A Przycisk czerwony (AC-15) A6 B6 C6 D6 1xNC+1xNO 400 V 10 A Przycisk czerwony (komenda: STOP) (AC-15) A7 B7 C7 D7 1xNC+1xNO 400 V 10 A Przycisk żółty (AC-15) A8 B8 C8 D8 1xNC+1xNO 400 V 10 A Przycisk grzybkowy czarny (AC-15) A9 B9 C9 D9 1xNC+1xNO 400 V 10 A Przycisk bezpieczeństwa STOP (odblokowany kluczem) (DC-13) A13 B13 C13 D13 1xNC+1xNO 24 V 1 A Przycisk zielony (DC-13) A15 B15 C15 D15 1xNC+1xNO 24 V 1 A Przycisk zielony (komenda: START) (DC-13) A16 B16 C16 D16 1xNC+1xNO 24 V 1 A Przycisk zielony (DC-13) A17 B17 C17 D17 1xNC+1xNO 24 V 1 A Przycisk czerwony (komenda: STOP) (DC-13) A18 B18 C18 D18 1xNC+1xNO 24 V 1 A Przycisk żółty (DC-13) A19 B19 C19 D19 1xNC+1xNO 24 V 1 A Przycisk grzybkowy czarny(dc-13) A20 B20 C20 D20 1xNC+1xNO 24 V 1 A Przełącznik I-0-II z kluczem (AC-15) A32 B32 C32 D32 1xNC+1xNO 400 V 10 A Przełącznik I-0-II z kluczem (DC-13) A33 B33 C33 D33 1xNC+1xNO 24 V 1 A Przycisk biały (AC-15) A34 B34 C34 D34 1xNC+1xNO 400 V 10 A Przycisk biały (DC-13) A35 B35 C35 D35 1xNC+1xNO 24 V 1 A Przycisk podwójny czerwony/zielony (AC-15) A36 B36 C36 D36 1xNC+1xNO 400 V 10 A Przycisk podwójny czerwony/zielony (DC-13) A37 B37 C37 D37 1xNC+1xNO 24 V 1 A Przycisk bezpieczeństwa Przycisk bezpieczeństwa STOP (1NC+1NO) (AC-15) A10 B10 C10 D10 1xNC+1xNO 400 V 10 A Przycisk bezpieczeństwa STOP (2NC) (AC-15) A11 B11 C11 D11 2NC 400 V 10 A Przycisk bezpieczeństwa STOP (1NC+1NO) (DC-13) A21 B21 C21 D21 1xNC+1xNO 24 V 1 A Przycisk bezpieczeństwa STOP (2NC) (DC-13) A22 B22 C22 D22 2NC 24 V 1 A Przełączniki wielopozycyjne Przełącznik 0-I zatrzaskowy (AC-15) A1 B1 C1 D1 1xNC+1xNO 400 V 10 A Przełącznik I-0-II zatrzaskowy (AC-15) A3 B3 C3 D3 1xNC+1xNO 400 V 10 A Przełącznik 0-I zatrzaskowy (DC-13) A12 B12 C12 D12 1xNC+1xNO 24 V 1 A Przełącznik I-0-II zatrzaskowy (DC-13) A14 B14 C14 D14 1xNC+1xNO 24 V 1 A Lampki sygnalizacyjne Front lampki zielony A23 B23 C23 D23-24 V AC/DC 0.05 A Front lampki czerwony A24 B24 C24 D24-24 V AC/DC 0.05 A Front lampki żółty A25 B25 C25 D25-24 V AC/DC 0.05 A Przyciski podświetlane Aktywator przycisku podświetlanego zielony 1NC A26 B26 C26 D26 1xNC 24 V AC/DC 0.05 A Aktywator przycisku podświetlanego czerwony 1NC A27 B27 C27 D27 1xNC 24 V AC/DC 0.05 A Aktywator przycisku podświetlanego żółty 1NC A28 B28 C28 D28 1xNC 24 V AC/DC 0.05 A Aktywator przycisku podświetlanego zielony 1NO A38 B38 C38 D38 1xNO 24 V AC/DC 0.05 A Aktywator przycisku podświetlanego czerwony 1NO A39 B39 C39 D39 1xNO 24 V AC/DC 0.05 A Aktywator przycisku podświetlanego żółty 1NO A40 B40 C40 D40 1xNO 24 V AC/DC 0.05 A Pozostałe akcesoria Aktywator potencjometru 1 kω A29 B29 C29 D V AC/DC A Aktywator potencjometru 10 kω A30 B30 C30 D V AC/DC A Zaślepka otworu A31 B31 C31 D31 - N/A N/A N/A niedostępne 3. Krok 3: Budowa indywidualnego kodu zamówienia Przykład Wybrany typ obudowy (krok 1) Wybrane komponenty (krok 2) S F E X 2 A B 3 C A 5 B 7 C 1 1 A5 = Przycisk, zielony (tekst: start ) (AC-15)/1NC + 1NO/400 V/10 A B7 = Przycisk, czerwony (tekst: stop ) (AC-15)/1NC + 1NO/400 V/10 A C11 -> Przycisk bezpieczeństwa (2NC) (AC-15)/2NC/400 V/10 A Dane kontaktowe do naszych przestawicieli dostępne są na stronie w zakładce Kontakt Można także zeskankować poniższy kod QR Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 35

36 Skrzynki sterownicze, rozwiązania dopasowane do wymogów klienta Ochrona typu Ex e, Ex tb oraz Ex i W przypadku, gdy gotowe rozwiązania z oferty Ensto nie do końca odpowiadają potrzebom klienta, istnieje możliwość zamówienia produktu na specjalne życzenie z pełną certyfikacją. Oferta Ensto obejmuje skrzynki sterownicze certyfikowane jako komponenty do stref zagrożonych wybuchem gazu, pyłu i kurzu (m.in. w strefach 1 i 2 zagrożonych wybuchem gazu oraz w strefach 21 i 22 zagrożonych wybuchem pyłu). Skrzynki sterownicze Ensto mogą być wykonane ze stali nierdzewnej, blachy malowanej farbą poliestrową lub z poliestru. Skrzynki kompletne wyposażone są w dławnice, szynę DIN z odpowiednimi elementami sterowania, takimi jak przyciski, lampki sygnalizacyjne i moduły przełączające, wybrane przez klienta. Skrzynki sterownicze dopasowane do wymogów klienta w skrócie: Certyfikowane wg standardów obowiązujących w danym kraju Odpowiednie do stref 1 i 2 w grupie gazu IIC Odpowiednie do strefy 21 i 22 w grupie pyłu IIIC Dostępne w wariancie ze stali malowanej, nierdzewnej (AISI 3014 oraz AISI 316L) i wykonane z poliestru Informacje niezbędne, aby zakończyć proces konfiguracji skrzynki sterowniczej: Wybierz odpowiedni materiał obudowy oraz jej wymiar (niestandardowe wymiary także możliwe) Wybierz potrzebne akcesoria: - Komponenty i ich pozycje - Zaciski i ich rodzaje - Dławnice i ich pozycje - Okablowanie, opcjonalnie (uwaga: wymagane badanie obwodu; mogą wystąpić dodatkowe opłaty) Złóż zamówienie u naszego przedstawiciela Gotowe, certyfikowane obudowy dla konkretnych wymagań Stal nierdzewna AISI316L Maksymalna liczba komponentów Maksymalna liczba zacisków Temperatura otoczenia Wymiary obudowy T6 T5 T6 T5 120 x 120 x /-40 C do +40 C 150 x 150 x /-40 C do +40 C 150 x 200 x /-40 C do +40 C 200 x 200 x /-40 C do +40 C 200 x 300 x /-40 C do +40 C 200 x 400 x /-40 C do +40 C 300 x 300 x /-40 C do +40 C 300 x 400 x /-40 C do +40 C 400 x 400 x /-40 C do +40 C 400 x 600 x /-40 C do +40 C 600 x 800 x /-40 C do +40 C 1000 x 2000 x /-40 C do +40 C Poliester Maksymalna liczba komponentów Maksymalna liczba zacisków Temperatura otoczenia Wymiary obudowy T6 T6 120 x 120 x /-40 C do +40 C 220 x 120 x /-40 C do +40 C 160 x 160 x /-40 C do +40 C 260 x 160 x /-40 C do +40 C 250 x 250 x /-40 C do +40 C 400 x 250 x /-40 C do +40 C 400 x 405 x /-40 C do +40 C 600 x 250 x /-40 C do +40 C Warianty Materiał: Wymiary: Komponenty sterujące Stal kwasoodporna, AISI 316L Stal nierdzewna, AISI 304 Blacha malowana, pokryta farbą RAL7035 Poliester wzmacniany włóknem szklanym z domieszką grafitu (czarny) Szerokość: mm Wysokość: 120 1,000 mm Głębokość: mm Informacje techniczne Stopień ochrony: IP65 lub IP66 Temperatura otoczenia: -55 C do +40 C / +55 C Zgodność Aprobaty/certyfikaty: Presafe 14 ATEX 5288X IECEx PRE X Normy: EN/IEC , -1, -7, -11, -31 Oznaczenie, gaz: II 2 G Ex d e IIC T6 Gb II 2 G Ex d e ia IIC T6 Gb Oznaczenie, pył: II 2 D Ex tb IIIC T85 C Db Uwaga: Maksymalna temperatura dla komponentów +75 C Przycisk Przycisk, zielony, czerwony, żółty, biały Przycisk podwójny, zielony/czerwony, żółty/biały Przycisk grzybkowy, czarny Przycisk grzybkowy z zamkiem Przycisk z zamkiem i blokadą w obu pozycjach Styki, 1Nz/1No, 2Nz, 2No Przycisk bezpieczeństwa Przycisk awaryjny, czerwony/żółty Styki, 1Nz/1No, 2Nz, 2No Przełączniki wielopozycyjne Przełączniki 2 lub 3 pozycyjne Przełączniki 2 lub 3 pozycyjne z zamkiem Styki, 1Nz/1No, 2Nz, 2No Lampki kontrolne Lampka kontrolna, czerwona Lampka kontrolna, zielona Lampka kontrolna, żółta Lampka kontrolna, biała Moduł lampki Przyciski podświetlane Przycisk podświetlany, czerwony Przycisk podświetlany, zielony Przycisk podświetlany, żółty Przycisk podświetlany, biały Moduł z lampką, styk, 1No Moduł z lampką, styk, 1Nz Pozostałe akcesoria Grzałki Termostaty powietrzne, ON/OFF Voltomierze i amperomierze do stref Ex Potencjometry do stref Ex Szyny do uziemień ekranów i pancerzy Zaciski Zaślepki 36 Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej

37 Pozostałe akcesoria W ofercie Ensto znajduje się szeroka gama akcesoriów, w tym płyty montażowe, szyny DIN, przepusty kablowe, dławnice, zaślepki, przeciwnakrętki, elementy oddychające, osłony dławnic i pierścienie uziemiające. Korzyści ze stosowania akcesoriów Ensto: Wysoka jakość produktów Wszystkie nasze akcesoria certyfikowane są według najwyższych standardów obowiązujących w danym państwie. Bogata sieć partnerów Jeżeli nie posiadamy jakiegoś produktu, którego potrzebujesz, to na pewno ma go nasz partner. Dzięki współpracy zdobędziemy dla Ciebie wszystko, czego potrzebujesz. Usługa montażu Oferujemy również usługi montażowe, co pozwala zaoszczędzić Twój czas i inne zasoby oraz gwarantuje bezpieczne i niezawodne działanie podzespołów. 37

38 Dławnice Akcesoria Dławnice Ex e/tb, AISI 316 Kod produktu Ensto Rozmiar Średnica kabla (mm) Klasa temperaturowa Kod producenta Certyfikat ATEX Certyfikat IECEx Waga (kg) Opakowanie (szt) Kod EAN 13 Dławnica AISI 316L Ex e/t, bez pancerza KTA4.16 M C do +180 C A3LSF16M SIRA 01ATEX1272X IECEx SIR X KTA4.20 M C do +180 C A3LSF20M SIRA 01ATEX1272X IECEx SIR X KTA4.25 M C do +180 C A3LSF25M SIRA 01ATEX1272X IECEx SIR X KTA4.32 M C do +180 C A3LSF32M SIRA 01ATEX1272X IECEx SIR X Dławnica AISI 316L Ex e/t, z pancerzem KTA3.16 M / C do +180 C CR3S16M BAS 01ATEX2271X IECEx SIR X KTA3.20 M / C do +180 C CR3S20M BAS 01ATEX2271X IECEx SIR X KTA3.25 M / C do +180 C CR3S25M BAS 01ATEX2271X IECEx SIR X KTA3.32 M / C do +180 C CR3S32M BAS 01ATEX2271X IECEx SIR X Certyfikat CSA: CSA Dławnice Ex e/tb, mosiężne Kod produktu Ensto Rozmiar Średnica kabla (mm) Klasa temperaturowa Kod producenta Certyfikat ATEX Certyfikat IECEx Waga (kg) Opakowanie (szt) Kod EAN 13 Mosiężne dławnice Ex e/t, bez pancerza, z jednostopniowym uszczelnieniem KTA1.16 M C do +180 C A3LBF16M SIRA 01ATEX1272X IECEx SIR X KTA1.20 M C do +180 C A3LBF20M SIRA 01ATEX1272X IECEx SIR X KTA1.25 M C do +180 C A3LBF25M SIRA 01ATEX1272X IECEx SIR X KTA1.32 M C do +180 C A3LBF32M SIRA 01ATEX1272X IECEx SIR X KTA1.40 M C do +180 C A3LBF40M SIRA 01ATEX1272X IECEx SIR X Mosiężne dławnice Ex e/t, z pancerzem,z dwustopniowym uszczelnieniem KTA2.16 M / C do +180 C CR3B16M BAS 01ATEX2271X IECEx SIR X KTA2.20 M / C do +180 C CR3B20M BAS 01ATEX2271X IECEx SIR X KTA2.25 M / C do +180 C CR3B25M BAS 01ATEX2271X IECEx SIR X KTA2.32 M / C do +180 C CR3B32M BAS 01ATEX2271X IECEx SIR X KTA2.40 M / C do +180 C CR3B40M BAS 01ATEX2271X IECEx SIR X Certyfikat CSA dla mosiężnych dławnic Ex d/e. Inne rozmiary dostępne na zamówienie. Dławnice Ex e / Ex tb/ex i, poliamidowe Kod produktu Ensto Rozmiar Średnica kabla (mm) Klasa temperaturowa Kod producenta Certyfikat ATEX Certyfikat IECEx Waga (kg) Opakowanie (szt) Kod EAN 13 Poliamid (niebieski), dławnica Ex e/t, bez pancerza, z jednostopniowym uszczelnieniem KTA24.12 M C to +70 C HIBMI-XSC IMQ 13 ATEX 010X IECEx IMQ X KTA24.16 M C do +70 C HIBMI-X1LC IMQ 13 ATEX 010X IECEx IMQ X KTA24.20S M C do +70 C HIBMI-X2LC IMQ 13 ATEX 010X IECEx IMQ X KTA24.25 M C do +70 C HIBMI-XEU25LC IMQ 13 ATEX 010X IECEx IMQ X KTA24.32 M C do +70 C HIBMI-X7C IMQ 13 ATEX 010X IECEx IMQ X KTA24.40 M C do +70 C HIBMI-X8C IMQ 13 ATEX 010X IECEx IMQ X Poliamid (czarny), dławnica Ex e/t, bez pancerza, z jednostopniowym uszczelnieniem KTA25.12 M ,5-40 C do +70 C HIBM-XSC IMQ 13 ATEX 010X IECEx IMQ X KTA25.16 M C do +70 C HIBM-X1LC IMQ 13 ATEX 010X IECEx IMQ X KTA25.20 M C do +70 C HIBM-X2LC IMQ 13 ATEX 010X IECEx IMQ X KTA25.25 M C do +70 C HIBM-XEU25LC IMQ 13 ATEX 010X IECEx IMQ X KTA25.32 M C do +70 C HIBM-X7C IMQ 13 ATEX 010X IECEx IMQ X KTA25.40 M C do +70 C HIBM-X8C IMQ 13 ATEX 010X IECEx IMQ X Strefy użycia: Strefa 1, Strefa 2, Strefa 21, Strefa 22. Stopień ochrony: IP66 / IP68. KTA4.20 KTA2.25 KTA24.20 KTA

39 Pozostałe akcesoria Przeciwnakrętki Kod produktu Ensto Rozmiar Opakowanie (szt.) Kod EAN-13 Przeciwnakrętki, stal nierdzewna KTM26.16 M KTM26.20 M KTM26.25 M KTM26.32 M Przeciwnakrętki, mosiadz niklowany PTK16.16 M PTK16.20 M PTK16.25 M PTK16.32 M PTK16.40 M PTK16.50 M PTK16.63 M PTK16.75 M PTKA4.32 Przeciwnakrętki, poliamid PMR M PMR M PMR M PMR M PMR M PMR M Zaślepki Ex e/tb Kod produktu Ensto Rozmiar Całkowita wysokość (mm) Klasy temperaturowe Kod producenta Certyfikat ATEX Certyfikat IECEx Opakowanie (szt.) Kod EAN 13 Zaślepki z poliamidu (czarne) Ex e/tb PTKA4.20 M C to +80 C TP-X1 IMQ 13 ATEX 010X IECEx IMQ X PTKA4.25 M C to +80 C TP-X2 IMQ 13 ATEX 010X IECEx IMQ X PTKA4.32 M C to +80 C TP-X3 IMQ 13 ATEX 010X IECEx IMQ X Zaślepki AISI 316L Ex e/t PTKA17.16 M C to +200 C SPHH3SFM16 SIRA 09ATEX1320X IECEx SIR X PTKA17.20 M C to +200 C SPHH3SFM20 SIRA 09ATEX1320X IECEx SIR X PTKA17.25 M C to +200 C SPHH3SFM25 SIRA 09ATEX1320X IECEx SIR X PTKA17.32 M C to +200 C SPHH3SFM32 SIRA 09ATEX1320X IECEx SIR X Zaślepki Ex e/t z mosiądzu niklowanego PTKA2.16 M C to +200 C SPHH3BFNPM16 SIRA 09ATEX1320X IECEx SIR X PTKA2.20 M C to +200 C SPHH3BFNPM20 SIRA 09ATEX1320X IECEx SIR X PTKA2.25 M C to +200 C SPHH3BFNPM25 SIRA 09ATEX1320X IECEx SIR X PTKA2.32 M C to +200 C SPHH3BFNPM32 SIRA 09ATEX1320X IECEx SIR X PTKA2.40 M C to +200 C SPHH3BFNPM40 SIRA 09ATEX1320X IECEx SIR X Certyfikat CSA dla AISI 316L i zaślepek Ex e/t z mosiądzu niklowanego. Strefy zastosowania: Strefa 1, Strefa 2, Strefa 21, Strefa 22. Inne rozmiary dostępne na zamówienie. Stopień ochrony: IP66 / IP68. Elementy oddychające Ex e/tb, mosiądz niklowany Kod produktu Ensto Certyfikat CSA Strefy zastosowania: Strefa 1, Strefa 2, Strefa 21, Strefa 22. Stopień ochrony: IP66. Osłony dławnic PVC (z pancerzem) Kod produktu Ensto Rozmiar Całkowita wysokość (mm) Klasy temperaturowe Kod producenta Certyfikat ATEX Certyfikat IECEx Opakowanie (szt) Opis Klasy temperaturowe Opakowanie (szt) Kod EAN 13 BSSA20B M C to +200 C ACDP3BE/NP/M20/10 SIRA 09ATEX3321U IECEX SIR U Kod EAN 13 KTAS1.20 osłona PVC dla KTA C do +70 C KTAS1.25 osłona PVC dla KTA C do +70 C KTAS1.32 osłona PVC dla KTA C do +70 C KTAS1.40 osłona PVC dla KTA C do +70 C BSSA20B KTAS1.25 Pierścień uziemiający, mosiądz niklowany Kod produktu Ensto Rozmiar Opakowanie Kod EAN 13 (szt) KTAE1.16 M KTAE1.20 M KTAE1.25 M KTAE1.32 M KTAE

40 Indeks B BSSA20B D DR DR DR DR DR H DR M DR DR DR DR DR DR DR DR35.12/ , 29 DR35.23/ DR35.23/ , 29 DR , 29 DR , 29 DR DR , 29 DR , 29 DR , 29 DR DR DR DR DR DR DR DR3520B DR3530B DR3540B DR3550B DR3560B DR3580B H HALPEX HALPEX HALPEX HALPEX HALPEX080806JB HALPEX HALPEX081306JB HALPEX HALPEX081806JB HALPEX HALPEX HALPEX101008JB HALPEX HALPEX HALPEX HALPEX HALPEX HALPEX121209JB HALPEX HALPEX HALPEX HALPEX122209JB HALPEX HALPEX HALPEX HALPEX HALPEX HALPEX161609JB HALPEX HALPEX HALPEX162609JB HALPEX HALPEX163609JB HALPEX HALPEX HALPEX HALPEX HALPEX HALPEX HALPEX234011JB HALPEX HALPEX HALPEX HALPEX HALPEX HMP0808B HMP0813B HMP0818B HMP1212B HMP1222B HMP1236B HMP1414B HMP1616B HMP1626B HMP1636B HMP1656B HMP1814B HMP2014B HMP2023B HMP2328B HMP2333B HMP2340B HMP2360B HMP3140B HMP3160B K KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA KTA24.20S KTA KTA KTA KTA KTA KTA KTA KTA KTA KTAE KTAE KTAE KTAE KTAS KTAS KTAS KTAS KTM KTM KTM KTM M MFEX1C MFEX2C MFEX3C MGRPEX MGRPEX MGRPEX080808JB MGRPEX MGRPEX MGRPEX081108JB MGRPEX MGRPEX MGRPEX MGRPEX MGRPEX MGRPEX MGRPEX MGRPEX121209JB MGRPEX MGRPEX122209JB MGRPEX MGRPEX161609JB MGRPEX MGRPEX162609JB MGRPEX MGRPEX MGRPEX MGRPEX252512JB MGRPEX MGRPEX MGRPEX254012JB MGRPEX MGRPEX MGRPEX256012JB MGRPEX MGRPEX404012JB MMP0808B MMP0811B MMP0816B MMP0819B MMP0823B MMP1212B MMP1222B MMP1616B MMP1626B MMP1636B MMP1656B MMP2526B MMP2540B MMP2560B MMP4041B P PMR PMR PMR PMR PMR PMR PTK PTK PTK PTK PTK PTK PTK PTK PTKA PTKA PTKA PTKA PTKA PTKA PTKA PTKA PTKA PTKA PTKA PTKA S SFEX1AB1C SFEX1AB2C SFEX2AB3C SFEX2AB4C X X1ABP01JB X1ABP02JB X1ABP03JB X1ABP04JB X1ABP05JB X1ABP06JB X1ABP07JB X1ABP08JB X1ABP09JB X1ABP10JB X1ABP X1ABP U X1ABP X1ABP U X1ABP X1ABP U X1ABP X1ABP U X1ABP X1ABP U X1ABP X1ABP U X1ABP X1ABP U X1ABP X1ABP U X1ABP X1ABP U X1ABP X1ABP U X1FEP X1FEP X1FEP X1FEP X1FEP X1FEP X1FEP X1FEP X1FEP X1FEP X2ANP403015G X2ANP403015G X2ANP404020G X2ANP404020G X2ANP406020G X2ANP406020G X2ANP508020G X2ANP508020G X2FEP403015G X2FEP403015G X2FEP404020G X2FEP404020G X2FEP406020G X2FEP406020G X2FEP508020G X2FEP508020G X3ABP X3ABP203016S X3ABP203016S.U X3ABP X3ABP303016S X3ABP303016S.U X3ABP X3ABP304016S X3ABP304016S.U X3ABP X3ABP304020S X3ABP304020S.U X3ABP X3ABP404016S X3ABP404016S.U X3ABP X3ABP404020S X3ABP404020S.U X3ABP X3ABP406020S X3ABP406020S.U X3ABP X3ABP506030S X3ABP506030S.U X3ABP X3ABP608030S X3ABP608030S.U X3ABP X3ABP S X3ABP S.U X3ABP D X3ABP D.U X3ABP D X3ABP D.U X3ABP D X3ABP D.U XBP XBP XBP XBP XBP XBP XDR XDR XDR XDR XDR XDR XDR XMP XMP XMP XMP XMP XMP XMP XMP XMP XMP XMP XMP

41 Notatki 41

42 42

43 O Ensto Ensto Ensto to międzynarodowa, przemysłowa, grupa biznesowa z Finlandii specjalizująca się w projektowaniu, produkcji i sprzedaży systemów dystrybucji energii elektrycznej oraz rozwiązań z zakresu elektrotechniki. W swoich działaniach postępujemy zgodnie ze strategią zrównoważonego rozwoju firmy, w której troszczymy się o środowisko. Produkty Ensto wytwarzane w siedmiu różnych krajach są przyjazne dla środowiska, wydajne energetycznie i emitują do atmosfery minimalną ilość dwutlenku węgla. Fakty Rok założenia 1958 Liczba zatrudnionych Biura handlowe w 20 krajach Obrót 263 M Siedziba Porvoo w Finlandii Cleantech Cleantech to wszystkie produkty, usługi, procesy i technologie, które zapobiegają lub ograniczają skutki działań szkodliwych dla środowiska. Cleantech oznacza lepszą jakość, efektywność i rentowność. Ensto znajduje się w czołówce firm, których działalność proekologiczna obejmuje kilka strategicznych sektorów gospodarki. Biura sprzedaży Produkcja w 7 krajach Badania i rozwój w 5 krajach Sprzedaż w 100 krajach 43

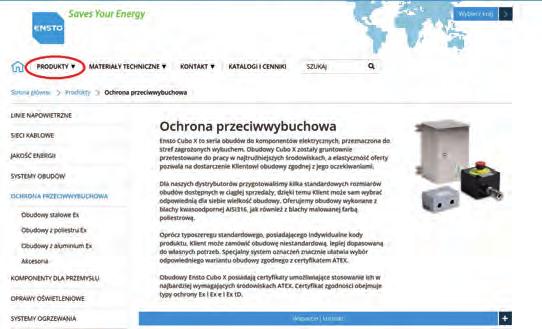

44 Więcej informacji o Ensto Ex Rysunki techniczne i dokumentacja na stronie /1500/WL Aby ułatwić proces doboru zacisków i rozłączników, udostępniamy rysunki techniczne oraz dokumentację do tychże produktów. Karty produktów dostępne są na naszej stronie internetowej w zakładce Produkty ( -> Produkty). Dostępne formaty rysunków technicznych w kartach produktów: PDF, DWG, DXF, STEP oraz pliki w formacie zip dla np. oprogramowania E3. Ensto Pol Sp. z o.o. ul. Starogardzka 17A Straszyn tel biuro@ensto.com ensto.pl
