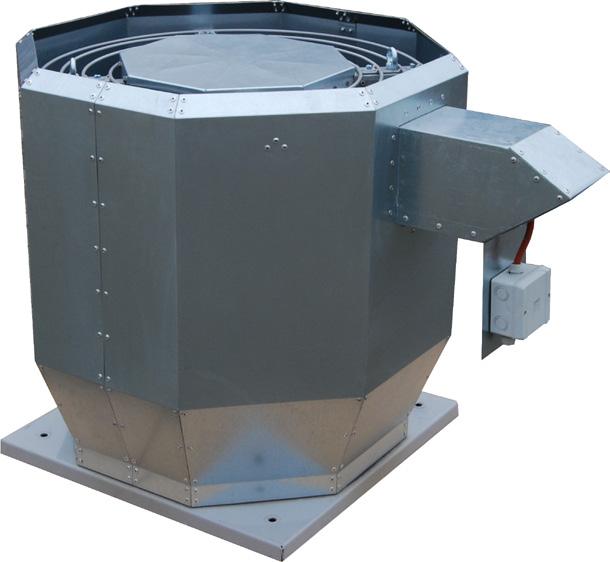

WENTYLATOR ODDYMIAJĄCY DACHOWY WOD

Transkrypt

1 Szymański, Nowakowski Sp. j. ul. Lubelska 31, Ryki tel , fax POLSKA WENTYLATOR ODDYMIAJĄCY DACHOWY WOD I. PRZEDSTAWICIELSTWA FIRMY II. ORYGINALNA INSTRUKCJA OBSŁUGI III. WZÓR DEKLARACJI ZGODNOŚCI WE IV. WARUNKI GWARANCJI V. PROTOKÓŁ ROZRUCHU URZĄDZENIA VI. KARTA PRZEGLĄDÓW I KONSERWACJI VII. ZGŁOSZENIE SERWISOWE Przed przystąpieniem do prac dokładnie zapoznaj się z instrukcją obsługi.

2 I. PRZEDSTAWICIELSTWA FIRMY Białystok GSM Gdańsk GSM Kielce GSM Kraków Kraków ul. Malczewskiego 47A lok.9 Tel Fax GSM Lublin GSM Łódź Łódź, ul. Zamojska 16 Tel Fax GSM Olsztyn GSM Poznań GSM Rzeszów Rzeszów, ul. Baczyńskiego 1 Tel Fax GSM rzeszow@juwent.com.pl Szczecin GSM szczecin@juwent.com.pl Śląsk Sosnowiec ul. Narutowicza 50 Tel Fax GSM slask@juwent.com.pl Warszawa GSM GSM warszawa@juwent.com.pl Wrocław Wrocław ul. Żegiestowska 11 Tel Fax GSM GSM wroclaw@juwent.com.pl 2

3 II. ORYGINALNA INSTRUKCJA OBSŁUGI WENTYLATOR ODDYMIAJĄCY DACHOWY WOD wielkości

4 SPIS TREŚCI 1. ZASTOSOWANIE OZNAKOWANIE URZĄDZENIA 5 2. BUDOWA URZĄDZENIA BUDOWA WENTYLATORA 6 3. PARAMETRY TECHNICZNE WYMIARY 7 4. TRANSPORT I MAGAZYNOWANIE 7 5. MONTAŻ I URUCHOMIENIE 8 6. INSTALACJI ELEKTRYCZNA 8 7. NAPRAWA I KONSERWACJA 9 4

5 1. ZASTOSOWANIE Wentylatory oddymiające dachowe WOD służą do usuwania gorących gazów, dymu oraz ciepła powstałego podczas pożaru z pomieszczeń, poprawiając tym samym warunki bezpiecznej ewakuacji i ratowania ludzi. Wykorzystanie wentylatorów oddymiających usuwających dym i ciepło umożliwia: utrzymanie drogi ewakuacyjnej w stanie niezadymionym, ułatwia prowadzenie akcji gaśniczej tworząc warstwę wolną od dymu, zmniejsza temperaturę konstrukcji budynków. Wentylatory WOD są wentylatorami dwufunkcyjnymi. Mogą być wykorzystane do wentylacji pomieszczeń gdzie temperatura przetłaczanego medium nie przekracza 60ºC oraz jako wentylatory oddymiające w przypadku pożaru klasa F400/120 gdzie temperatura medium nie przekracza 400ºC przez okres 120 minut. Zabrania się montowania i użytkowania urządzenia w miejscach gdzie prawdopodobne jest pojawienie się atmosfer wybuchowych. Zabrania się przetłaczania mieszanin zawierających ciała stałe, mieszanin pyłu z powietrzem oraz czynników agresywnych względem materiałów użytych do budowy urządzenia 1.1. OZNAKOWANIE URZĄDZENIA Każde urządzenie w zależności od wielkości i zastosowanego silnika posiada odpowiednie oznakowanie. Wentylator oddymiający WOD-450 -T/1400 -F400/120 Wielkość 400; 450; 500; 560; 630; 710; 800 Typ silnika / obroty jednobiegowy-t / 1400; 900; 700 dwubiegowy TD Klasyfikacja wentylatora 2. BUDOWA URZĄDZENIA 1 płyta dachowa 2 wirnik 3 wspornik 4 płyta silnika 5 silnik elektryczny 6 puszka elektryczna 7 tunel wentylacyjny silnika 8 siatka ochronna 9 obudowa zewnętrzna 5

6 2.1. BUDOWA WENTYLATORA Wentylator WOD składa się z płyty dachowej ( Poz. 1), która przykręcana jest do elementu nośnego dachu. Silnik elektryczny (Poz. 5) spoczywa na płycie (Poz. 4), która leży na czterech wspornikach (Poz. 3). Wsporniki przykręcane są za pomocą śrub do płyty dachowej. Wirnik promieniowy z łopatkami wygiętymi do tyłu (Poz. 2) mocowany jest bezpośrednio na wale silnika umieszczony w szczelnej izolowanej kapsule. Tunelem wentylacyjnym (Poz. 7) doprowadzane jest chłodne powietrze do przewietrzania silnika. Aby tunel się nie nagrzewał jest on izolowany od środka. Zasilanie silnika podpinane jest do puszki elektrycznej (Poz. 6). W celu zapobiegnięcia dostaniu się ciał obcych w zasięg kręcącego się wirnika użyto siatki ochronnej (Poz. 8). Obudowa zewnętrzna (Poz. 9) kieruje strumień powietrza do góry. 3. PARAMETRY TECHNICZNE Parametry wentylatorów z silnikami jednobiegowymi Wielkość WOD-400 WOD-450 WOD-500 WOD-560 Wydatek powietrza [m 3 /h] Ciśnienie statyczne [Pa] Obroty [min -1 ] Napięcie [V] Moc silnika [kw] 0,55 0,37 1,1 0,75 1,5 0,75 4,0 2,2 Prąd [A] 1,46 1,20 2,6 2,05 3,52 2,05 8,2 5,4 Klasa izolacji H H H H Masa [kg] Parametry wentylatorów z silnikami jednobiegowymi Wielkość WOD-630 WOD-710 WOD-800 Wydatek powietrza [m 3 /h] Ciśnienie statyczne [Pa] Obroty [min -1 ] Napięcie [V] Moc silnika [kw] 5,5 2,2 1,5 7,5 3,0 2,2 15,0 7,5 4,0 Prąd [A] 11,2 5,4 4,7 15,2 7,3 6,3 23,0 17,6 9,7 Klasa izolacji H H H Masa [kg] Parametry wentylatorów z silnikami dwubiegowymi Wielkość WOD-400 WOD-450 WOD-500 Wydatek powietrza [m 3 /h] 3800/ / /4900 Ciśnienie statyczne [Pa] 350/ / /240 Obroty [min -1 ] 1420/ / /920 Napięcie [V] Moc silnika [kw] 0,55/0,18 1,1/0,38 1,7/0,6 Prąd [A] 2,82/1,27 24,61/2,31 3,90/2,5 Klasa izolacji H H H Masa [kg]

7 φ a 3.1. WYMIARY C D z x M8 B φ d φ15 A E Podstawowe wymiary Wielkość WOD-400 WOD-450 WOD-500 WOD-560 WOD-630 WOD-710 WOD-800 A [mm] B [mm] C [mm] D [mm] E [mm] ød [mm] øa [mm] z TRANSPORT I MAGAZYNOWANIE Wentylatory dostarczane są w całości, zabezpieczone przed zanieczyszczeniami i wpływami atmosferycznymi opakowaniem kartonowym lub folią polietylenową. Należy je transportować na palecie w oryginalnym opakowaniu przy użyciu odpowiednich środków transportu. Urządzenie należy składować w miejscach suchych i zabezpieczonych przed działaniem czynników atmosferycznych w oryginalnym opakowaniu. Należy unikać zbyt długich okresów magazynowania (maksymalnie 1 rok), dłuższe przechowywanie może skutkować uszkodzeniem łożysk. Zabrania się transportu oraz magazynowania urządzeń ułożonych w kolumnach jeden na drugim. Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w czasie transportu lub magazynowania u klienta. 7

8 5. MONTAŻ I URUCHOMIENIE Wentylatory przykręca się do podstaw dachowych, lub cokołów przy pomocy 4 szt. śrub M10 (wielkość 400, 450, 500, 560) lub M12 (wielkość 630, 710, 800). Przed montażem urządzenia należy sprawdzić obudowę zewnętrzną czy w czasie transportu nie uległą uszkodzeniu. Bezwzględnie należy sprawdzić czy kręcący się wirnik nie obciera o dyszę wlotową. Konstrukcja wentylatora przystosowana jest do podłączenia po stronie ssania łączników elastycznych, rozstaw otworów zgodny z DIN R2. Połączenie elastyczne jest wymagane, zabezpiecza to przenoszeniu się drgań z urządzenia na system kanałów. Jednocześnie nie obciąża konstrukcji wentylatora oraz części dyszy wlotowej podwieszoną instalacją. Połączenia elastyczne muszą być odporne na maksymalną dopuszczalną temperaturę pracy tj. 400ºC. W przypadku możliwości zassania przez wentylator ciał obcych należy bezwzględnie zamontować siatkę ochronną na wlocie wentylator. 8 Montaż wentylatora i wyposażenia dodatkowego powinien być zgodny z projektem budowlanym zawierającym sposób umieszczenia wentylatora z uwzględnieniem wytrzymałości konstrukcji dachu i szczelności połaci dachowej. Przewody przyłączeniowe po stronie ssącej wentylatora muszą posiadać własne podparcie i mocowanie. Przed pierwszym uruchomieniem należy sprawdzić kilka podstawowych elementów: czy wentylator jest stabilnie zamontowany, nie występują ugięcia obudowy czy podstawy wentylatora, czy wszystkie połączenia śrubowe są skręcone, ewentualnie dokręcić poluzowane połączenia, czy w wentylatorze nie znajdują się ciała obce, pozostawione po montażu urządzenia, które mogą zostać zassane, sprawdzić połączenia elektryczne, prawidłowość podłączenia, przekroje przewodów itp. ręcznie zakręcić wirnikiem czy nie występują otarcia wirnika o dyszę wlotową. Po przeprowadzeniu powyższych czynności należy na krótką chwilę włączyć wentylator i sprawdzić kierunek obrotów wirnika. Kierunek obrotów powinien odpowiadać kierunkowi strzałki umieszczonej na obudowie urządzeniu. Po ruchu próbnym, jeżeli wszystko działa prawidłowo można uruchomić wentylator i sprawdzić czy nie występują nadmierne drgania lub hałas. 6. INSTALACJI ELEKTRYCZNA Wykonanie instalacji elektrycznej i podłączenie zasilenia do wentylatorów musi być wykonane zgodnie z odpowiednimi wymaganiami norm i przepisów budowlanych. Podłączenia elektryczne wentylatorów mogą być wykonywane jedynie przez uprawnionego elektryka zaznajomionego z instrukcji obsługi. Przed przystąpieniem do podłączenia należy upewnić się czy wartość napięcia oraz częstotliwości sieci zasilającej są zgodne z danymi podanymi na tabliczkach znamionowych wentylatorów. W przypadku niezgodności nie należy podłączać urządzenia. Podłączenie elektryczne silnika musi być zgodne ze schematami elektrycznymi umieszczonymi w puszce zaciskowej. Przewody elektryczne doprowadzone do wentylatora muszą być chronione przed działaniem wysokiej temperatury w przypadku pożaru. Zabrania się prowadzenia przewodów elektrycznych po obudowie zewnętrznej wentylatora. W przypadku pożaru mogą one ulec uszkodzeniu od działania wysokiej temperatury. Do wentylatorów oddymiających standardowo silniki nie są wyposażone czujniki temperatury uzwojeń. Zgodnie z normą PN-EN w trakcie pracy wentylatory oddymiając nie mogą mieć ochrony termicznej silników.

9 W przypadku, jeżeli wentylator jest dwufunkcyjny to znaczy pracuje jako oddymiający lub wentylator wywiewny silnik musi mieć zabezpieczenia termiczne. W przypadku wentylatorów pracujących z falownikiem wymagane jest zabezpieczenie termiczne PTC lub TK. W momencie pracy w trybie oddymiania wszystkie zabezpieczenia termiczne muszą zostać bezwzględnie zablokowane w taki sposób, aby nie wyłączyły wentylatora w momencie przegrzania silnika. Falownik lub urządzenia sterujące obrotami musi zostać pominięty a zasilanie musi iść prosto z sieci. W przypadków sterowania wentylatorów falownikiem należy unikać pracy wentylatora na częstotliwościach, na których występuje rezonans. Wartości częstotliwości, które muszą zostać pominięte podane są na ostatniej stronie łącznie z protokołem kontroli. 7. NAPRAWA I KONSERWACJA Wentylatory pracujące jako jednofunkcyjne oddymiające pracujące w czasie pożaru należy poddawać kontroli raz na kwartał. W tym czasie powinny być sprawdzone wszystkie połączenia śrubowe. Stan siatki ochronnej obudowy, czy nie występują uszkodzenia elementów konstrukcyjnych. Sprawdzić stan wirnika, czy nie jest zabrudzony lub uszkodzony. W przypadku stwierdzenia zabrudzeń wirnika należy wyczyścić i sprawdzić poziom drgań wentylatora. Sprawdzić wartości prądów podczas pracy. Raz na kwartał wentylator należy uruchomić na minimum 30 minut i sprawdzić prawidłowość pracy, czy drgania silnika nie przekraczają dopuszczalnych wartości, czy łożyska silnika nie są uszkodzone. Wszystkie zabiegi konserwacyjne należy odnotować na karcie kontrolnej dołączonej do urządzenia. Silnik wentylatora musi być użytkowany zgodnie z instrukcją producenta silnika. W przypadku wentylatorów pracujących jako dwufunkcyjne powyższe czynności mogą być przeprowadzone raz na pół roku. Wszystkie czynności konserwujące należy wykonywać po wcześniejszym odłączeniu urządzenia od sieci elektrycznej nawet, jeżeli wentylator nie pracuje - zabezpieczenie termiczne uzwojeń silnika przed przeciążeniem może w każdej chwili uruchomić silnik! Wymiana silnika lub wirnika może być wykonana tylko i wyłącznie przez autoryzowany serwis producenta wentylatora. W przypadku nie zastosowania się do zaleceń gwarancja może zostać utracona. 9

10 III. WZÓR DEKLARACJI ZGODNOŚCI WE NR: 01/15 Upoważniony przedstawiciel Szymański, Nowakowski Sp. j. ul. Lubelska 31, Ryki, POLSKA tel , fax Osoba upoważniona do przygotowania dokumentacji technicznej Piotr Leszko, ul. Lubelska 31, Ryki, Polska Deklarujemy, że wyrób: Wentylator oddymiający dachowy Typ: WOD F400/120 o numerze seryjnym:... do którego odnosi się niniejsza deklaracja jest zgodny z n/w dyrektywami: Numer dyrektywy Symbol Tytuł dyrektywy 2006/42/WE MAD Bezpieczeństwo maszyn z podzespołami spełniającymi wymagania dyrektyw: 2004/108/WE EMC Kompatybilność elektromagnetyczna 2006/95/WE LVD Urządzenia elektryczne niskonapięciowe 305/2011 CPR Certyfikat numer 1488-CPR-0378/W wydany przez ITB Warszawa ul. Filtrowa 1 i deklaracja właściwości użytkowych numer WOD-0001-CPR-2015 oraz normami: Numer normy Data wydania PN-EN ISO PN-EN AC 2010/2011 PN-EN Ta deklaracja zgodności WE traci swoją ważność jeżeli wentylator zostanie zmieniony lub przebudowany bez naszej zgody. W przypadku zintegrowania ww. urządzeń w jakimkolwiek systemie mechanicznym lub zastosowania innych komponentów do współpracy z nimi (np. regulatorów i sterowników) za zgodność z dyrektywą EMC 2004/108/EC dla całego systemu odpowiedzialny jest instalator lub użytkownik. W przypadku użycia wyrobu zdefiniowanego powyżej jako części innej maszyny, zabrania się oddania go do użytku do chwili stwierdzenia zgodności tej maszyny z przepisami dyrektywy maszynowej 2006/42/WE. Odpowiedzialność za zgodność z PN-EN ISO ponosi instalator systemu, w którym produkt został zastosowany. Rok oznakowania :2015 Ryki... / data wystawienia/ kierownik wydz. AKW... mgr inż. Adam Filipek 10

11 IV. WARUNKI GWARANCJI 1. JUWENT Szymański, Nowakowski Spółka jawna z siedzibą w Rykach przy ul. Lubelskiej 31, zwana w dalszej treści Gwarantem, udziela Nabywcy gwarancji prawidłowego działania urządzenia z zastrzeżeniem wymogu jego eksploatacji zgodnej z warunkami określonymi w instrukcji obsługi i na warunkach określonych poniżej. 2. Gwarancja zostaje udzielona na okres 24 miesięcy, licząc od daty zakupu uwidocznionej w niniejszej karcie gwarancyjnej z możliwością jej specjalnego przedłużenia zgodnie z oddzielną umową i wyszczególnionego w Specjalnych Warunkach Gwarancyjnych. 3. Gwarancja obejmuje usuwanie usterek technicznych urządzenia powstałych w wyniku jego eksploatacji zgodnie z instrukcją obsługi, ujawnionych w okresie gwarancji. Postanowienia gwarancji obowiązują na terytorium Rzeczypospolitej Polskiej. 4. Z tytułu udzielonej gwarancji Gwarant nie odpowiada za utratę spodziewanych korzyści i poniesione przez Nabywcę koszty wynikłe z okresowej niemożności użytkowania urządzenia. 5. Do realizacji uprawnień Nabywcy wynikających z gwarancji wymagane jest dostarczenie Gwarantowi na jego koszt reklamowanego urządzenia wraz z kartą gwarancyjną 6. Reklamujący dostarcza urządzenie w oryginalnym opakowaniu fabrycznym, w przypadku braku opakowania fabrycznego reklamowane urządzenie powinno być dostarczone do naprawy przez Nabywcę w sposób zapewniający bezpieczny transport. Ryzyko przypadkowego uszkodzenia urządzenia w transporcie obciąża zawsze stronę, która przesyłkę do przewozu nadaje. 7. Ujawnione w okresie gwarancyjnym wady będą usuwane przez Gwaranta nieodpłatnie. Wybór sposobu realizacji zobowiązań wynikających z udzielonej Nabywcy gwarancji należy do Gwaranta, który może usunąć wadę przez naprawę lub wymianę uszkodzonego podzespołu ewentualnie wymianę urządzenia. Wycofane z eksploatacji urządzenie i/lub wadliwe podzespoły przechodzą na własność Gwaranta. 8. Gwarancja ulega przedłużeniu o okres, w którym Nabywca pozbawiony był możliwości używania urządzenia. 9. Gwarant podejmie starania aby naprawa została dokonana bez zbędnej zwłoki, w terminie do 14 dni roboczych od daty dostarczenia urządzenia. W uzasadnionych przypadkach, o których Gwarant powiadomi Nabywcę, termin ten może ulec wydłużeniu np. o czas importu zaopatrzeniowego, lub w przypadku gdy zaistnieje konieczność przeprowadzenia ekspertyzy lub badań laboratoryjnych w wyspecjalizowanych placówkach. 10. Gwarant odpowiada wyłącznie za wady tkwiące w sprzedanym urządzeniu. Nie są objęte gwarancją uszkodzenia powstałe po jego sprzedaży z innych przyczyn, a w szczególności: a) uszkodzenia mechaniczne (w tym także przez mikrocząsteczki występujące w środowisku pracy urządzenia), termiczne, chemiczne, oraz o charakterze losowym lub wywołane czynnikami atmosferycznymi, b) uszkodzenia powstałe na skutek nieprzestrzegania typowych lub nakazanych w instrukcji obsługi zasad eksploatacji urządzenia, montażu lub użytkowania urządzenia niezgodnie z przeznaczeniem oraz inne uszkodzenia wywołane przez działanie lub zaniechanie Nabywcy, c) uszkodzenia będące wynikiem wadliwego działania systemu, w którym urządzenie zostało zabudowane lub było eksploatowane, d) uszkodzenia powstałe w wyniku niewykonania czynności, do których zgodnie z instrukcją obsługi zobowiązany był Nabywca np. okresowe czyszczenie, konserwacja, regulacja itp. e) uszkodzenia wynikłe z powodu stosowania materiałów lub części ulegających normalnemu eksploatacyjnemu zużyciu innych niż zalecane przez Gwaranta w instrukcji obsługi. f) uszkodzenia będące następstwem stosowania zasilania elektrycznego urządzenia (lub systemu, w którym to urządzenie funkcjonuje) niezgodnego z normą, a w przypadku także zasilania urządzenia wodą, uszkodzenia będące wynikiem stosowanie wody (wody zasilającej i/lub wody kotłowej) o parametrach innych niż przewidziane w obowiązującej normie (PN-93/C-04607) g) uszkodzenia powstałe w wyniku obsługi i/lub konserwacji urządzenia w sposób niezgodny z instrukcją i/lub przez osoby do tego nieupoważnione. 11. Gwarancja nie obejmuje także : a) czynności wykonywanych przez Nabywcę zgodnie z zaleceniami zawartymi w instrukcji obsługi urządzenia w ramach normalnej konserwacji i przeglądów, b) kosztów dojazdu i pracy serwisu Gwaranta lub podmiotu przezeń delegowanego w przypadku, gdy wezwanie gwarancyjne okaże się bezzasadne. 12. Potwierdzeniem dochowania terminów i zakresu czynności przewidzianych dla serwisu urządzenia jest adnotacja dokonana przez przeszkolonego pracownika poczyniona w Karcie Przeglądów i Konserwacji urządzenia. 13. Gwarant nie odpowiada za szkody poniesione przez Kupującego lub osoby trzecie wywołane ruchem urządzenia powstałe w szczególności wskutek nie dochowania przez Nabywcę warunków określonych powyżej. 14. W przypadku wykonywania przez Gwaranta serwisu w miejscu zamontowania urządzenia Nabywca udostępni Gwarantowi swobodny dostęp do pomieszczeń, w których znajdują się urządzenia. 15. W przypadku urządzeń zamontowanych na wysokości, uniemożliwiającej dostęp z powierzchni podłogi, Nabywca zapewni zgodne z przepisami BHP rusztowania lub mobilne zwyżki i urządzenia transportu pionowego. 16. Demontażu urządzenia z systemu elektrycznego i/lub hydraulicznego dokonuje Nabywca. 17. Reklamacje należy składać pod adres Gwaranta pisemnie / faxem / em na formularzu zgłoszenia serwisowego. 18. Gwarant odmówi wykonania czynności gwarancyjnych (serwisu okresowego lub naprawy) w przypadku nieuregulowania Gwarantowi ceny za urządzenie lub za wcześniejszą usługę. DATA SPRZEDAŻY PIECZĘĆ I PODPIS Specjalne Warunki Gwarancyjne: Przedłużenie okresu gwarancyjnego do... miesięcy. Inne: PIECZĘĆ I PODPIS 11

12 TYP URZĄDZENIA: NUMER FABRYCZNY: ROK PRODUKCJI: V. PROTOKÓŁ ROZRUCHU URZĄDZENIA Data uruchomienia Wykonawca uruchomienia pieczęć / nazwisko i podpis Prąd silnika [A] Przedstawiciel użytkownika pieczęć / nazwisko i podpis Uwagi VI. KARTA PRZEGLĄDÓW I KONSERWACJI* Data przeglądu Wykonawca przeglądu pieczęć / nazwisko i podpis Zakres czynności obsługowych Uwagi * Przegląd urządzenia zgodnie z rozdziałem Naprawa i Konserwacja w Instrukcji Obsługi 12

13 VII. ZGŁOSZENIE SERWISOWE Data wypełnienia: Rodzaj zgłoszenia GWARANCYJNE POGWARANCYJNE ODPŁATNE Użytkownik urządzenia (nazwa) Osoba do kontaktu Adres użytkownika Telefon, fax oraz Typ urządzenia Nr fabryczny Rok produkcji Rozruchu dokonał Opis uszkodzenia: UWAGA: PO SKOPIOWANIU I WYPEŁNIENIU PRZEŚLIJ ZGŁOSZENIE NA FAX LUB RAZEM Z KOPIĄ PROTOKOŁU URUCHOMIENIA. Firma JUWENT przyjmuje zgłoszenia wypełnione czytelnie i kompletnie. W przypadku zgłoszenia nieuzasadnionej reklamacji zgłaszający zostanie obciążony kosztami serwisu. Data wystawienia gwarancji Nr zlecenia (pieczątka firmowa)
