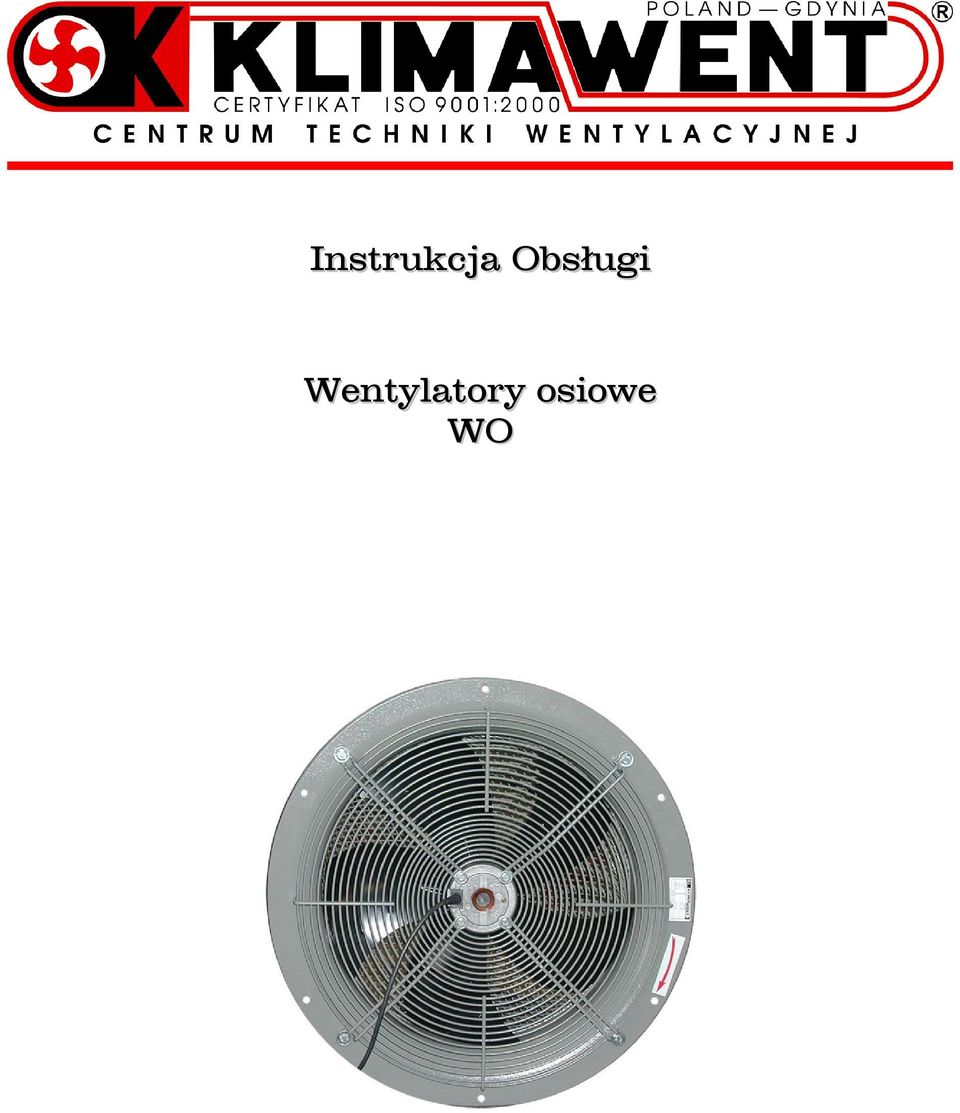

1 Instrukcja Obsługi Wentylatory osiowe WO

2 Instrukcja obsługi Spis treści 1. Uwagi wstępne Przeznaczenie Zastrzeżenia producenta Dane techniczne Budowa i działanie Montaż i uruchomienie Użytkowanie Zakłócenia w pracy, przyczyny, środki zaradcze Instrukcja konserwacji Instrukcja BHP Transport i przechowywanie Warunki gwarancji... 6 Załączniki rysunki wymiarowe 1 szt. charakterystyki przepływowe 1 szt. schematy elektryczne 3 szt. Zaleca się zachować do przyszłego użycia 2

3 Wentylatory osiowe WO 1. Uwagi wstępne Niniejsza instrukcja obsługi przeznaczona jest dla nabywcy i przyszłego użytkownika wentylatorów osiowych typu WO. Jej celem jest dostarczenie użytkownikowi wskazówek odnośnie zastosowania, montażu, uruchamiania i eksploatacji w/w wyrobów. Przed przystąpieniem do montażu urządzenia na stanowisku pracy i jego uruchomieniem należy dokładnie zapoznać się treścią instrukcji. Ze względu na stałe udoskonalanie naszych wyrobów zastrzegamy sobie możliwość wprowadzenia zmian konstrukcyjnych podwyższających walory użytkowe i bezpieczeństwo urządzenia. W razie stwierdzenia wadliwej pracy lub usterek, których nie można usunąć we własnym zakresie, należy zwrócić się z zapytaniem do producenta lub jego upoważnionego przedstawiciela. Urządzenie zostało skonstruowane i wyprodukowane w oparciu o następujące normy: PN-EN , Elektryczny sprzęt do użytku domowego i podobnego Bezpieczeństwo użytkownika Część 1: Wymagania ogólne. PN-EN , Elektryczny sprzęt do użytku domowego i podobnego Bezpieczeństwo użytkownika Część 2-80: Wymagania szczegółowe dotyczące wentylatorów. 2. Przeznaczenie Wentylatory osiowe typu WO przeznaczone są wyłącznie do wentylacji ogólnej pomieszczeń hal produkcyjnych, warsztatów, sklepów, magazynów itp. Mogą być użyte jako nawiewne lub wyciągowe. Urządzenia instalowane są bezpośrednio w otworach ściennych lub okiennych. Powinny być użyte tylko do przetłaczania powietrza suchego o zapyleniu nie większym niż 0,3 g/m³. 3. Zastrzeżenia producenta A. Producent nie ponosi odpowiedzialności za skutki wynikające z niezgodnego z przeznaczeniem użytkowania urządzenia. B. Niedopuszczalne jest instalowanie na urządzeniu dodatkowych elementów, nie wchodzących w jego skład lub wyposażenie. C. Niedopuszczalne są samowolne przeróbki lub modyfikacje urządzenia. D. Należy chronić obudowę urządzenia przed uszkodzeniami mechanicznymi. E. Przed montażem urządzenia sprawdzić nośność elementów konstrukcyjnych do których urządzenia będzie przymocowane, gdyż niepewne zamocowanie może doprowadzić do uszkodzenia lub zniszczenia urządzenia, a także stwarzać może zagrożenie dla znajdujących się w pobliżu ludzi. F. Wentylator nie nadaje się do przetłaczania powietrza zanieczyszczonego mieszaniną substancji palnych w postaci gazów, par, mgieł i pyłów, które w połączeniu z powietrzem mogą tworzyć atmosferę wybuchową. 3

4 Instrukcja obsługi G. Wentylator nie może być stosowany do przetłaczania powietrza zawierającego zanieczyszczenia lepkie, które mogą osadzać się na urządzeniu, a zwłaszcza na wirniku. H. Wentylator nie może być stosowany do przetłaczania powietrza zawierającego zanieczyszczenia żrące, które mogą oddziaływać niekorzystnie na urządzenie. I. W czasie użytkowania obroty maksymalne wirnika nie powinny być wyższe niż obroty nominalne. 4. Dane techniczne Typ wentylatora Napięcie [V] Prędkość [obr/min] Moc silnika [W] Prąd znam. [A] Max temperatura otoczenia [ C] Masa [kg] Poziom ciśnienia akustycznego [db(a)] WO , ,0 65 WO , ,0 70 WO , ,0 73 WO , ,0 64 WO , ,0 69 WO , , Budowa i działanie Obudowa wentylatora wykonana jest z blachy stalowej i ma kształt cylindra z wywiniętą na zewnątrz powierzchnią na wlocie, tworzącą szeroki kołnierz służący do mocowania wentylatora. Wlot osłonięty jest koncentryczną kratką. W środku kratki, na czterech wysięgnikach, przykręcony jest silnik elektryczny, do którego zamocowany jest wirnik osiowy. Wylot wentylatora zabezpieczony jest gęstą siatką drucianą. Zabezpieczenie kratkami wlotu i wylotu pozwala na montaż wentylatora od strony wewnętrznej lub zewnętrznej pomieszczenia, zależnie od tego czy ma on pracować jako nawiewny lub wyciągowy. Wentylatory osiowe typu WO charakteryzują się dużą wydajnością przy niskim poziomie emitowanego hałasu. 6. Montaż i uruchomienie Wentylatory typu WO przeznaczone są w zasadzie do pracy w pomieszczeniach zamkniętych i mogą być montowane w otworach ściennych lub sufitowych od wewnątrz lub od zewnątrz. Można je również montować na oddzielnej konstrukcji wsporczej (o odpowiedniej wytrzymałości) całkowicie na zewnątrz budynku. W tym przypadku należy zabezpieczyć silnik wentylatora przed opadami atmosferycznymi. Montując wentylator w otworze ściennym lub sufitowym należy upewnić się czy ściana lub sufit wytrzyma ciężar montowanego urządzenia. 4

5 Wentylatory osiowe WO Mocowanie wentylatora do ściany lub sufitu wykonuje się od strony kołnierza za pomocą sześciu kołków rozporowych i wkrętów Ø8, a do konstrukcji wsporczej sześcioma śrubami M8. Podłączenie urządzenia do zasilania użytkownik wykonuje we własnym zakresie, dobierając odpowiedni rodzaj i przekrój przewodów zasilających, stosownie do warunków miejscowych, a także zabezpieczenia przed skutkami zwarć i przeciążeń. Podłączenie zasilania powinno być wykonane przez przez osobę z potwierdzonymi kwalifikacjami, zgodnie z obowiązującymi przepisami. Przed podłączaniem należy upewnić się, czy parametry istniejącej sieci odpowiadają parametrom znajdującym się na tabliczce znamionowej. W razie różnicy, podłączanie nie może być realizowane. Przed uruchomieniem wentylatora sprawdzić podłączenie silnika do przewodu ochronnego PE i prawidłowość podłączeń elektrycznych. Gdy wskazana jest regulacja prędkości obrotowej wentylatora, należy zastosować regulator obrotów typu RP-300 dostarczany przez producenta na oddzielne zamówienie. Schematy podłączenia urządzenia dla wersji bez regulatora i z regulatorem obrotów podano w załączeniu. Uruchomienie urządzenia odbywa się za pomocą wyłącznika silnikowego zamontowanego w miejscu dogodnym dla użytkownika. 7. Użytkowanie Konstrukcja wentylatora i solidne wykonanie umożliwia pracę bez stałej obsługi. W razie stwierdzenia nietypowych hałasów lub drgań w pracy wentylatora, należy odłączyć urządzenie od zasilania, przeprowadzić przegląd i usunąć usterki. Typowe przyczyny zakłóceń w pracy i sposoby ich usunięcia podano w pkt Zakłócenia w pracy, przyczyny, środki zaradcze Spadek ilości odsysanego powietrza. Zakłócenia Możliwe przyczyny Środki zaradcze Pojawiają się nagłe drgania i wibracje wentylatora Osadzanie się na kratce wlotowej przedmiotów zakłócających pracę. W wirniku utkwił przedmiot zakłócający pracę. Oczyścić kratkę wlotową. Odłączyć wentylator od zasilania i usunąć ten przedmiot. Uszkodzenie wirnika. Wymienić silnik z wirnikiem. 9. Instrukcja konserwacji Konstrukcja urządzenia umożliwia pracę bez stałej obsługi konserwacyjnej. Okresowe przeglądy konserwacyjne zaleca się wykonywać co 6 miesięcy. W ramach przeglądu konserwacyjnego należy: oczyścić wentylator z pyłów, sadzy itp. zanieczyszczeń sprawdzić i dokręcić połączenia mechaniczne i elektryczne sprawdzić mocowanie silnika i wentylatora zwracając uwagę aby szczelina pomiędzy obudową i wirnikiem była równomierna na całym obwodzie 5

6 Instrukcja obsługi Co 12 miesięcy eksploatacji należy dokonać przeglądu silnika elektrycznego zgodnie z zaleceniami producenta silnika. 10.Instrukcja BHP Uruchomienie i obsługa może odbywać się jedynie po zapoznaniu się z niniejszą instrukcją obsługi. Wentylatory osiowe typu WO nie stwarzają zagrożenia w czasie użytkowania pod warunkiem starannego zamontowania zgodnie z niniejszą instrukcją. Podłączenie elektryczne należy wykonać dokładnie według załączonego schematu i zgodnie ze wskazówkami przedstawionymi w punkcie 6. niniejszej instrukcji. Podłączenie zasilania powinno być wykonane przez przez osobę z potwierdzonymi kwalifikacjami, zgodnie z obowiązującymi przepisami. Wszelkie prace elektryczne należy wykonywać po odłączeniu napięcia zasilania. Przeglądy konserwacyjne należy wykonywać zgodnie z pkt. 9. niniejszej instrukcji. Przeznaczenie wentylatora określono w pkt. 2 oraz pkt. 3 w szczególności nie należy używać go do przetłaczania powietrza z zanieczyszczeniami lepkimi lub żrącymi (aktywnymi chemicznie). 11.Transport i przechowywanie Urządzenie owinięte jest w folię i zapakowane w karton, na którym podana jest jego masa. W czasie załadunku i transportu opakowanie nie powinno być rzucane lub przewracane, a także obciążone od góry. Opakowań nie należy sztaplować, a w czasie transportu chronić przed opadami i zniszczeniem lub uszkodzeniem. Magazynowanie powinno odbywać się w pomieszczeniach suchych i przewiewnych. 12.Warunki gwarancji Producent udziela 12-miesięcznej gwarancji licząc od dnia zakupu. Gwarancja nie obejmuje: uszkodzeń mechanicznych wentylatora zawinionych przez użytkownika uszkodzeń wynikłych ze stosowania niezgodnie z przeznaczeniem lub nieprzestrzegania niniejszej instrukcji obsługi uszkodzeń wynikłych wskutek niewłaściwego transportu, przechowywania lub niewłaściwej konserwacji. Niestosowanie się do punktu 3. Zastrzeżenia producenta niniejszej instrukcji, a zwłaszcza samowolna przeróbka urządzenia lub stosowanie go niezgodnie z przeznaczeniem, powoduje utratę gwarancji. 6
