INSTRUKCJA OBSŁUGI OPROGRAMOWANIA MOBILNY WERYFIKATOR ETYKIET 1.0

Transkrypt

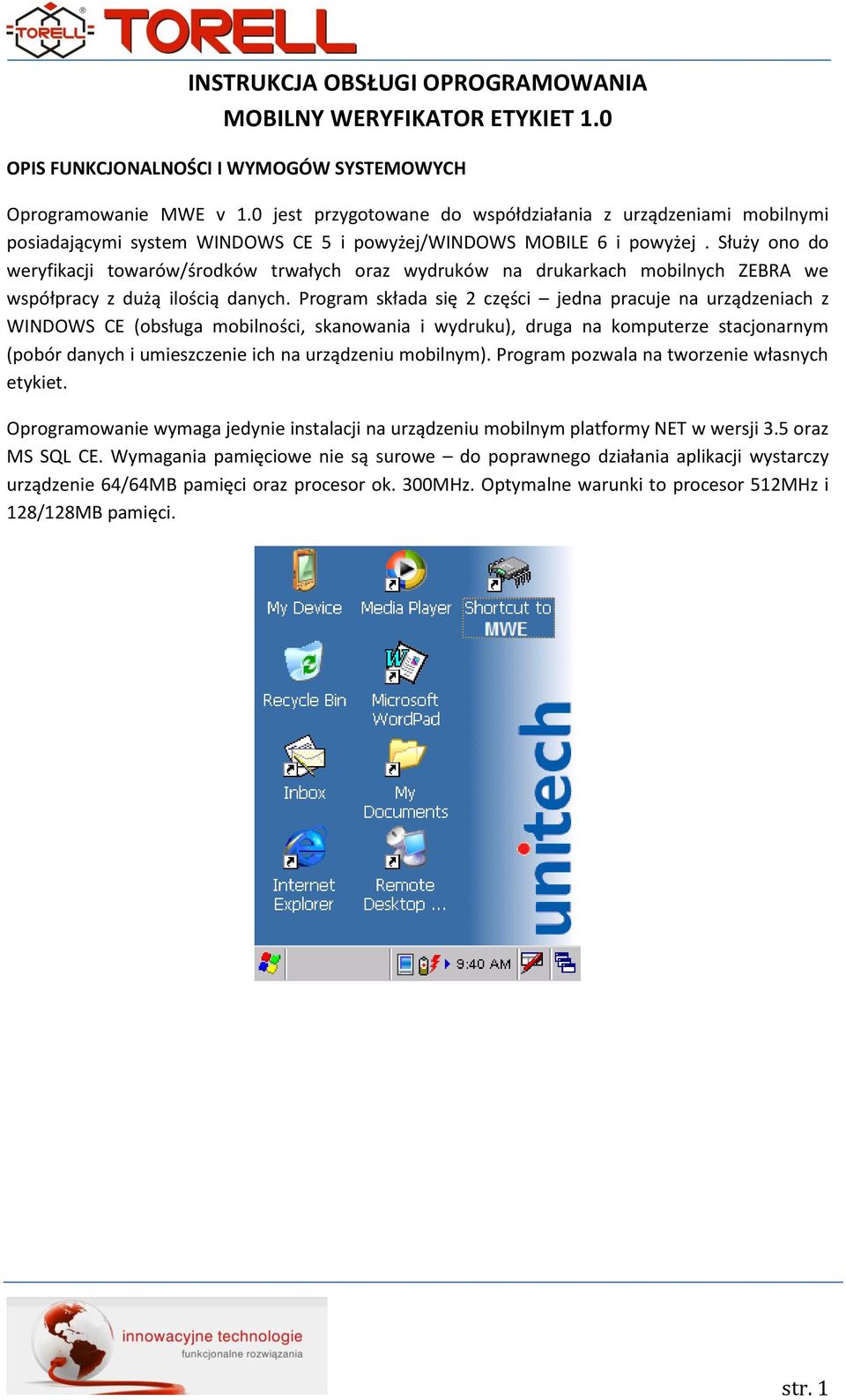

1 INSTRUKCJA OBSŁUGI OPROGRAMOWANIA MOBILNY WERYFIKATOR ETYKIET 1.0 OPIS FUNKCJONALNOŚCI I WYMOGÓW SYSTEMOWYCH Oprogramowanie MWE v 1.0 jest przygotowane do współdziałania z urządzeniami mobilnymi posiadającymi system WINDOWS CE 5 i powyżej/windows MOBILE 6 i powyżej. Służy ono do weryfikacji towarów/środków trwałych oraz wydruków na drukarkach mobilnych ZEBRA we współpracy z dużą ilością danych. Program składa się 2 części jedna pracuje na urządzeniach z WINDOWS CE (obsługa mobilności, skanowania i wydruku), druga na komputerze stacjonarnym (pobór danych i umieszczenie ich na urządzeniu mobilnym). Program pozwala na tworzenie własnych etykiet. Oprogramowanie wymaga jedynie instalacji na urządzeniu mobilnym platformy NET w wersji 3.5 oraz MS SQL CE. Wymagania pamięciowe nie są surowe do poprawnego działania aplikacji wystarczy urządzenie 64/64MB pamięci oraz procesor ok. 300MHz. Optymalne warunki to procesor 512MHz i 128/128MB pamięci. str. 1

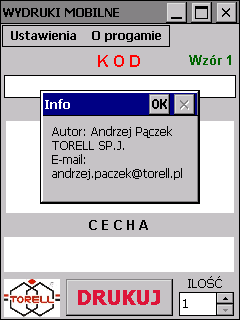

2 OKNO PROGRAMU Główne okno programu pozwala na działania skanujące oraz skonfigurowanie programu do działania. Możliwe konfiguracje: W menu znajduje się sekcja O PROGRAMIE. Po naciśnięciu system pokazuje dane kontaktowe twórcy oprogramowania. str. 2

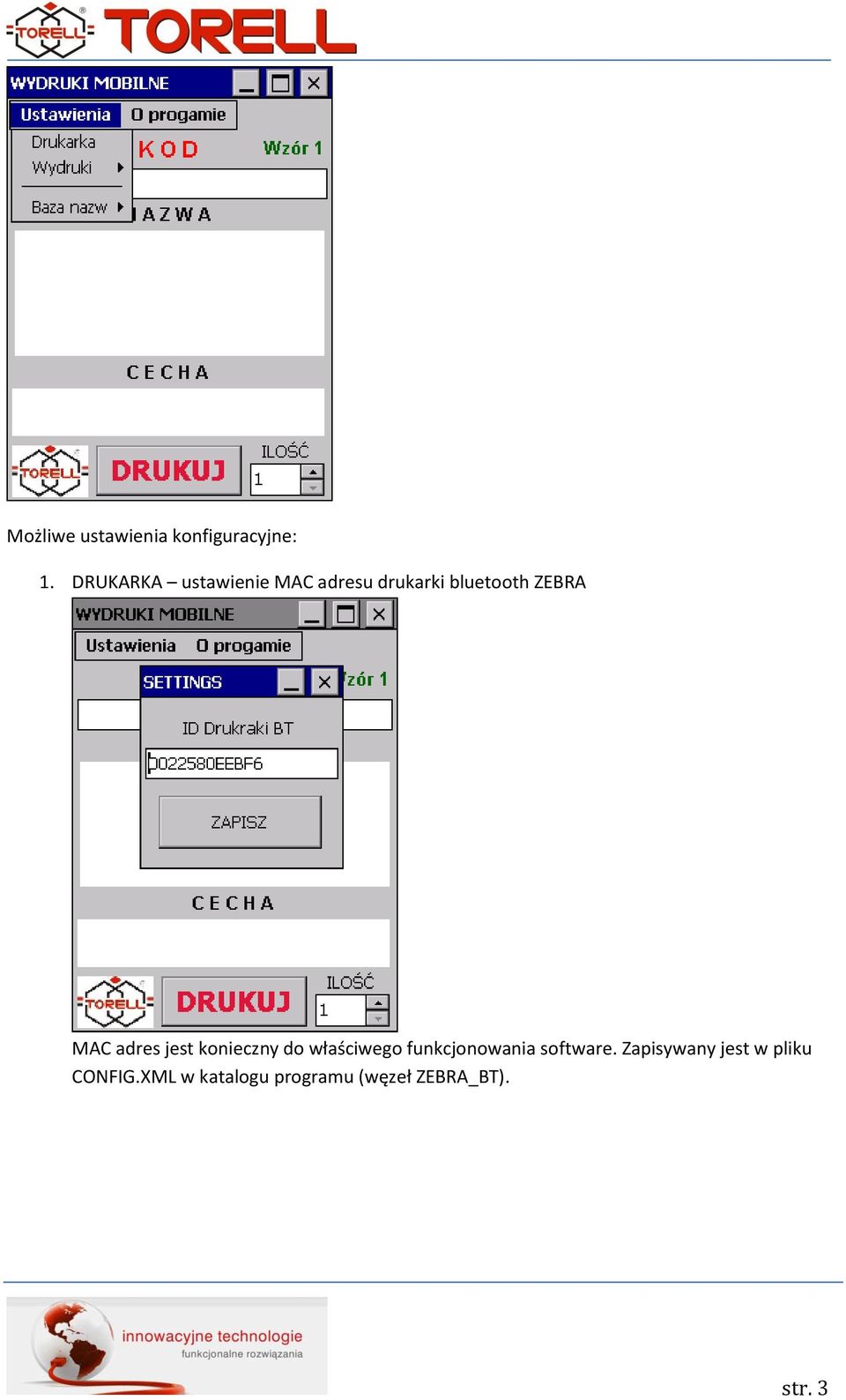

3 Możliwe ustawienia konfiguracyjne: 1. DRUKARKA ustawienie MAC adresu drukarki bluetooth ZEBRA MAC adres jest konieczny do właściwego funkcjonowania software. Zapisywany jest w pliku CONFIG.XML w katalogu programu (węzeł ZEBRA_BT). str. 3

4 2. WYDRUKI ustawienie W menu można ustawić do druku edytowalne wzory wydruków etykiet (WZÓR 1 itp.). Wybrany wzór jest umieszczany informacyjnie w prawym, górnym rogu ekranu. System dopuszcza do 5ciu wzorów bieżących własnych zdefiniowanych etykiet. Etykiety definiuje się w plikach XML (Label1, Label2,, Label5). Etykietę należy stworzyć w języku CPCL (np. za pomocą oprogramowania LABEL VISTA ze strony ZEBRY). W węźle <LINE> należy wpisać wiersz polecenia CPCL. Można stosować także 3 parametry @Cecha. Parametr użyty we wzorze zostanie w trakcie generowania wydruku zamieniony na wartość pola na ekranie odpowiednio do parametru. System pozwala także na wydruk pliku przez Bluetooth (menu DRUKUJ PLIK) plik musi być jednak zdefiniowany w określonym języku drukarki ZEBRA (zależnie od modelu CPCL, EPL, ZPL trzeba ustalić to przy modelu drukarki). str. 4

5 3. BAZA NAZW ustawienie bazy danych System pozwala na import bazy nazw z pliku XML o strukturze (menu IMPORT): <?xml version="1.0" encoding="utf-8" standalone="yes"?> <NazwyInfo xmlns:xsi=" <Nazwy> <KOD> </KOD> <NAZWA>NAZWA TESTOWA 1</NAZWA> <CECHA>1</CECHA> </Nazwy> </NazwyInfo> Baza nazw (plik DBASE.SDF) znajdować się musi w katalogu oprogramowania. str. 5

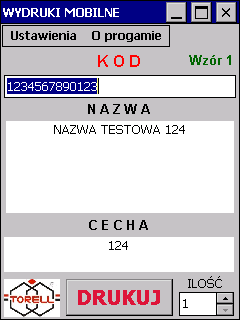

6 W menu RESET możemy dokonać wyczyszczenia bazy danych (po dwóch strzeżeniach baza zostanie wyczyszczona) System pozwala także w trakcie używania zwiększyć/zmniejszyć ilość wykonanych wydruków (opcja ILOŚĆ). System przystosowany jest ergonomicznie do tzw. skanowania ciągłego system ustawia się automatycznie w polu KOD w taki sposób, aby móc wykonywać skanowania bez zbędnych edycji pola KOD. Po znalezieniu kodu system automatycznie wyświetli nazwę i cechę przypisaną do kodu. Kod ma wymagalność unikalności. Aby wydrukować żądaną etykietę należy nacisnąć przycisk DRUKUJ. str. 6

7 W przypadku nieznalezienia indeksu system poinformuje o tym komunikatem, który trzeba zatwierdzić. OPROGRAMOWANIE NA KOMPUTER PC Oprogramowanie MWEDBASE v 1.0 pozwala na przygotowanie i załadowanie bazy danych na urządzenie mobilne. str. 7

8 Dane można załadować dwojako: 1. załadunek bezpośrednio na urządzenie mobilne 2. załadunek na komputerze PC i transport poprzez ACTIVE SYNC na urządzenie mobilne do katalogu zawierającego program MWE Aby to wykonać należy w 1szym przypadku wpisać ścieżkę dostępu jak na obrazie powyżej i wybrać plik XML lub CSV do importu, w drugim przypadku należy wybrać plik bazy do importu oraz plik z danymi oraz po załadowaniu trzeba wgrać plik bazy DBASE.SDF do urządzenia mobilnego. Struktura pliku XML: <?xml version="1.0" encoding="utf-8" standalone="yes"?> <NazwyInfo xmlns:xsi=" <Nazwy> <KOD> </KOD> <NAZWA>NAZWA TESTOWA 1</NAZWA> <CECHA>1</CECHA> </Nazwy> <Nazwy> <KOD> </KOD> <NAZWA>NAZWA TESTOWA 2</NAZWA> <CECHA>2</CECHA> </Nazwy> </NazwyInfo> Struktura pliku CSV: ;NAZWA TESTOWA 1; ;NAZWA TESTOWA 2; ;NAZWA TESTOWA 3;3 str. 8

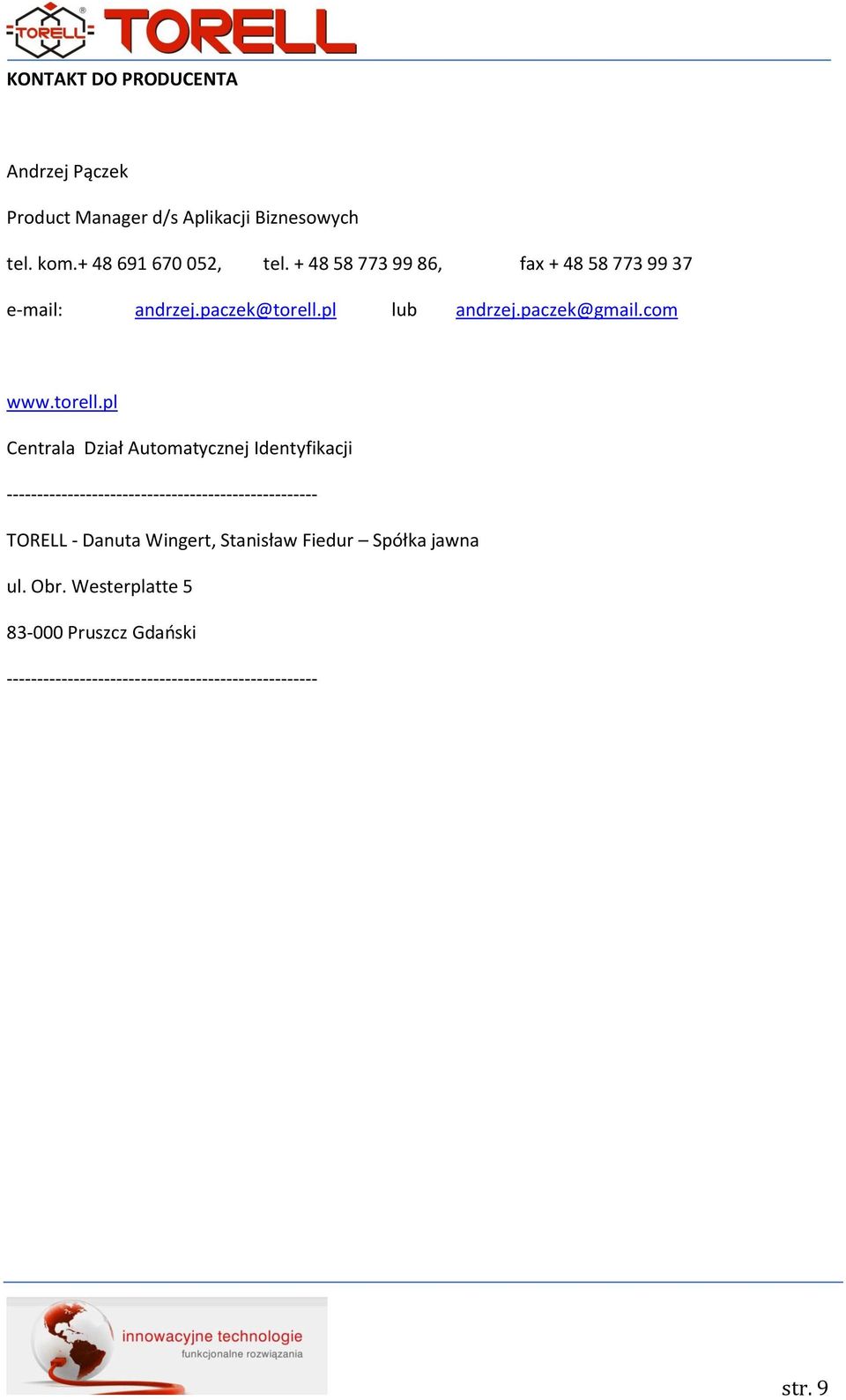

9 KONTAKT DO PRODUCENTA Andrzej Pączek Product Manager d/s Aplikacji Biznesowych tel. kom , tel , fax andrzej.paczek@torell.pl lub andrzej.paczek@gmail.com Centrala Dział Automatycznej Identyfikacji TORELL - Danuta Wingert, Stanisław Fiedur Spółka jawna ul. Obr. Westerplatte Pruszcz Gdański str. 9
