1 Systemy sterowania dla instalacji rezydencjalnych

2 Inteligentny czy interaktywny Poszczególne fazy analizy inwestycji Przegląd dostępnych technologii System sterowania Interaktywny system sterowania Przykłady realizacji

3 Dom inteligentny czy interaktywny? INTERAKTYWNY INTELIGENTNY Użytkownik System sterowania Interfejs użytkownika Interfejs użytkownika System sterowania Użytkownik Systemy automatyki domowej Systemy HVAC System zarządzania oświetleniem i energią elektryczną Systemy audiowizualne Systemy teletechniczne Systemy bezpieczeostwa i monitoringu Inne podsystemy Systemy automatyki domowej Systemy HVAC System zarządzania oświetleniem i energią elektryczną Systemy audiowizualne Systemy teletechniczne Systemy bezpieczeostwa i monitoringu Inne podsystemy

4 Analiza potrzeb użytkownika Liczba użytkowników Stopieo ich zaawansowania technologicznego Preferencje użytkowe Poziom decyzyjności Stopieo kontroli Priorytetowośd funkcji ze względu na użytkownika Udział osób spoza grona użytkowników Funkcje standardowe Funkcje specjalne Możliwości późniejszych zmian w systemie i sposobie jego zarządzania

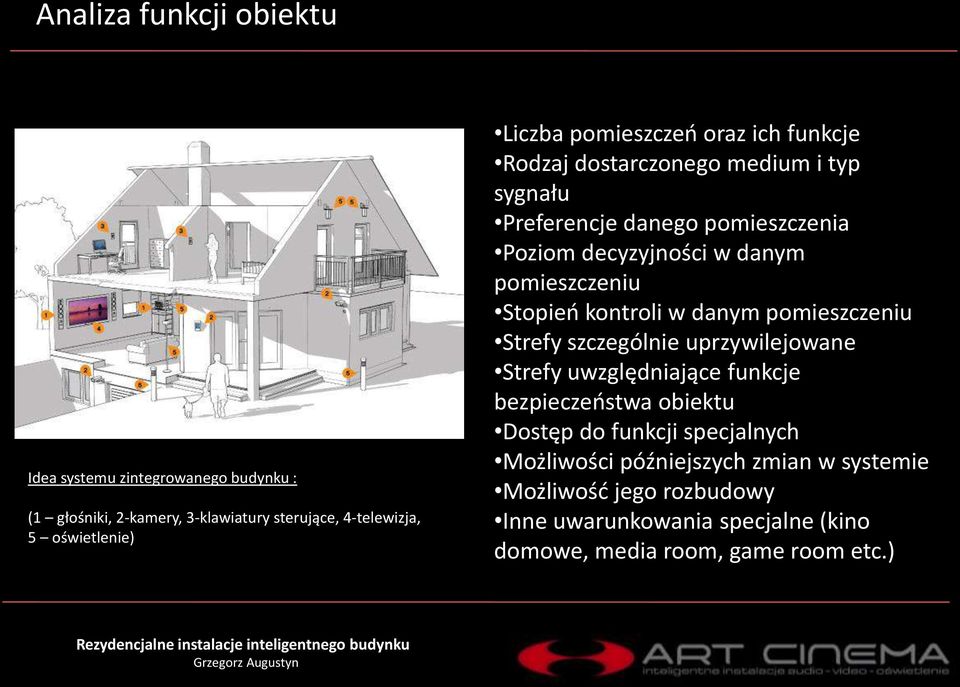

5 Analiza funkcji obiektu Idea systemu zintegrowanego budynku : (1 głośniki, 2-kamery, 3-klawiatury sterujące, 4-telewizja, 5 oświetlenie) Liczba pomieszczeo oraz ich funkcje Rodzaj dostarczonego medium i typ sygnału Preferencje danego pomieszczenia Poziom decyzyjności w danym pomieszczeniu Stopieo kontroli w danym pomieszczeniu Strefy szczególnie uprzywilejowane Strefy uwzględniające funkcje bezpieczeostwa obiektu Dostęp do funkcji specjalnych Możliwości późniejszych zmian w systemie Możliwośd jego rozbudowy Inne uwarunkowania specjalne (kino domowe, media room, game room etc.)

6 Analiza priorytetowa źródło: North American Technnographics Media and Marketing Online Survey, Q Dobór podsystemów w zależności od ich udziału i możliwości integracji Indywidualne funkcje systemów Wynik analizy potrzeb użytkownika Wynik analizy funkcjonalnej obiektu Dobór dostępnych źródeł i ich liczby Rodzaj elementów sterujących Dobór systemu sterowania Wstępny algorytm i interfejs użytkownika Sugestie projektanta systemu Funkcje standardowe Funkcje specjalne Analiza dostępnych technologii Opracowanie infrastruktury systemu z uwzględnieniem przyszłego rozwoju

7 Analiza przepływu informacji Interfejs Użytkownika Zintegrowany system sterowania Systemy HVAC Alarm i kontrola dostępu System sterowania oświetleniem Systemy automatyki domowej Monitoring (bez zarządzania funkcjami kamer) Uproszczony Interfejs Użytkownika Systemy audiowizualne Ważne: Analiza protokołów komunikacyjnych Wspólny protokół systemu sterowania i interfejsu użytkownika Peryferia i zadawanie parametrów jednokierunkowo Linie wymiany danych (Internet, GSM, telefon)

8 Przegląd technologii użytkowych Niezależnie od stopnia zaawansowania technologicznego poszczególnych systemów Użytkownik ostatecznie zawsze oczekuje, że sterowad systemami będzie za pomocą telewizora i/lub pilota. Technologie multimedialne (serwery, urządzenia przenośne, sieciowe) Technologie wizyjne Technologie dźwięku Systemy sterowania oświetleniem Systemy strukturalnego okablowania rezydencjalnego System audiowizualny jest więc głównym pośrednikiem pomiędzy Użytkownikiem a pozostałymi systemami, za wyjątkiem braku integracji.

9 Przegląd technologii użytkowych: technologie multimedialne Serwery plików multimedialnych Odtwarzacze sieciowe Streamery IP VOD video on demand Cyfrowe systemy telekomunikacyjne i teleprezencyjne Interaktywne usługi sieciowe Konsole, domowe centra rozrywki, oprogramowanie multimedialne Gigantyczne ilości danych do przesłania Nieustanna wymiana danych i komend z systemem sterowania Wysokie wymagania odnośnie jakości infrastruktury

10 Przegląd technologii użytkowych: technologie wizyjne Technologia obrazu wysokiej rozdzielczości HD 1080p Usługi interaktywne Standardowe rozdzielczości wciąż obecne Brak unifikacji połączeo i standardów transmisji (HDMI, DLNA itp.) Telewizja 4K, IPTV Technologia 3D Gigantyczne ilości danych do przesłania Wysokie wymagania odnośnie jakości infrastruktury Wysokie wymagania odnośnie urządzeo odtwarzających Częsty brak komunikacji dwukierunkowej (brak standardu wymiany danych)

11 Przegląd technologii użytkowych: technologie dźwiękowe Technologia dźwięku wysokiej rozdzielczości DD-HD, DTS-HD Zaawansowane systemy wielokanałowe Standardowe tryby wciąż obecne Brak unifikacji połączeo i standardów dekodowania Telewizja 4K, IPTV Technologia 3D Kompresja i przesyłanie danych Duże ilości danych do przesłania razem z obrazem Wysokie wymagania odnośnie jakości infrastruktury Wysokie wymagania odnośnie urządzeo odtwarzających

12 Przegląd technologii użytkowych: systemy sterowania oświetleniem Zarządzanie zdalne oświetleniem z wielu lokalizacji Zaawansowana logika warunkowa Zegar astronomiczny, tryb wakacyjny Funkcje regulacji natężenia oświetlenia bezpieczeostwo Wygoda i estetyka Coraz bardziej zaawansowane funkcje automatyki domowej (nisko- i wysokoprądowej) Samodzielny system sterowania System podstawowego wyposażenia budynku Wysokie wymagania odnośnie stabilności i wymiany danych Możliwości samodzielnej integracji z innymi systemami

13 Przegląd technologii użytkowych: systemy rezydencjalnego okablowania strukturalnego Uniwersalny system okablowania niezależny od zastosowanych urządzeo koocowych Telefon, internet, TV oraz multimedia w jednej infrastrukturze Akceptuje każdy rodzaj i protokół komunikacyjny Ze specjalnym przeznaczeniem dla developerów i budownictwa mieszkaniowego Dowolna konfiguracja usług oraz ich dostawców Standard przyszłości dla domu, mieszkania, rezydencji Bezproblemowa integracja z obecnymi i przyszłymi standardami transmisji danych

14 Systemy sterowania integracja i interfejs użytkownika INTEGRACJA: Połączenie wielu różnych systemów i produktów w jeden działający system wyposażony w czytelny, prosty i intuicyjny interfejs użytkownika. Odpowiedź na coraz większe zróżnicowanie technologiczne systemów w domu i w biurze. Najszybciej rozwijająca się dziedzina techniki

15 Systemy sterowania: podstawowe poziomy integracji Sterowanie wieloma urządzeniami i podsystemami z jednej lub wielu lokalizacji Brak potrzeby znajomości technicznej systemu Zunifikowane protokoły transmisji danych Realizacja zadao automatyki równolegle za pomocą dedykowanych protokołów Sterowanie zdalne i interaktywny interfejs użytkownika Wspomaganie decyzji i wybór wielowariantowy Kluczowy jest dobór podsystemów i urządzeo sterowanych

16 Systemy sterowania: podstawowe sygnały sterowania CAT 5 Cresnet Typ I: styk bezpotencjałowy Typ II: sterowanie regulowanym napięciem Typ III: transmisja podczerwieni Typ IV: transmisja radiowa Typ V: Dane cyfrowe (RS232, RS422, RS485) RS 232 Inne protokoły: Ethernet, DMX512, LONWorks, BACNet, X10, EIB poprzez interfejsy.

17 Systemy sterowania: architektura systemu sterowania Zcentralizowany system sterowania Klient/Serwer Rozproszony system sterowania Najbardziej popularny, elastyczny oraz dający największe możliwości, w przypadku awarii podsystemy mogą działad niezależnie Program główny przechowywany jest w serwerze, w przypadku awarii serwera jednostki Klientów nie mogą działad samodzielnie Rozwinięcie systemu w układzie Klient/Serwer, jednostki lokalne jednak w przypadku awarii jednostki głównej wciąż mogą działad samodzielnie

18 Interaktywny system sterowania Interaktywny system sterowania to podstawowy element każdego budynku wyposażonego w kilka podsystemów. Najbardziej optymalna forma zarządzania podsystemami w postaci graficznej reprezentacji danych w wielu formatach.

19 Interaktywny system sterowania: dobór rodzaju punktów sterowania Panel dotykowy: -Pełna informacja o źródle i statusie systemu - realizacja funkcji makro i mikro - realizacja scenariuszy - integracja kilku systemów - komunikacja dwukierunkowa - wymaga często dodatkowych przewodów Klawiatura z wyświetlaczem: -Pełna informacja o źródle i statusie systemu - realizacja funkcji makro i mikro - komunikacja dwukierunkowa - wymaga przewodu systemowego Klawiatura uproszczona: -Pełna informacja o źródle - realizacja funkcji makro i mikro - komunikacja jednokierunkowa - wymaga przewodu systemowego Pilot bezprzewodowy - interaktywny: -Pełna informacja o źródle i statusie systemu - realizacja funkcji makro i mikro - realizacja scenariuszy - integracja kilku systemów - komunikacja dwukierunkowa (o ile producent to umożliwia) - bezprzewodowy

20 Interaktywny system sterowania: graficzny interfejs użytkownika Dr Donald Norman w książce The Design of Everyday Things określił siedem głównych celów każdego interfejsu użytkownika. Cele te to lista pytao, które projektant powinien zadad sobie podczas opracowywania interfejsu użytkownika. Jak łatwo użytkownik może Określid funkcję systemu? Określid co może zrobid? Określid czy system posiada i osiągnie żądany stan? Przełożyd intencje na ruch fizyczny? Dokonad czynności? Przełożyd stan systemu na interpretację? Określid w jakim stanie znajduje się system? 3 warstwy (podstrony) interfejsu to maksymalna liczba tolerowana przez użytkownika

21 Dziękuję za uwagę i zapraszamy ARTCINEMA ul. Zakopiaoska Kraków tel.: (12)
