1 I N F O R M A C J A R O C Z N A Z REALIZACJI INWESTYCJI PROWADZONYCH PRZEZ GMINĘ BORNE SULINOWO W 2013 ROKU STAN NA DZIEŃ R. Opracowali: Iwona Mostowska, Krzysztof Zając Urząd Miejski w Bornem Sulinowie

2 1. Zadanie: Rewitalizacja przestrzeni publicznej Bornego Sulinowa poprzez zagospodarowanie terenu wokół Miejskiej Biblioteki Publicznej, 2. Zadanie: Zagospodarowanie terenu budowa kortu tenisowego -Etap I, 3. Zadanie: Odnowa obszarów wiejskich Gminy Borne Sulinowo poprzez stworzenie ogólnodostępnej strefy sportowo-rekreacyjnej w miejscowości Juchowo, 4. Zadanie: Rozbudowa z przebudową budynku Zespołu Szkół w Łubowie o budynek sali gimnastycznej wraz z pomieszczeniami kuchni i stołówki, ul. Zakątna 10 w Łubowie, 5. Zadanie: Budowa 6 szt. lamp ulicznych zasilanych energią ze źródeł odnawialnych na terenie Gminy Borne Sulinowo, 6. Zadanie: Remont i modernizacja pomieszczeń świetlicy wiejskiej w miejscowości Łubowo przy ul. Kościuszki (działki nr 381/4, 381/5, 237/3, obręb ew. nr 79 Łubowo), 7. Zadanie: Zagospodarowanie terenu targowiska miejskiego wraz z budową budynku zaplecza sanitarno-gospodarczego, 8. Zadanie: Budowa bieżni lekkoatletycznej o nawierzchni syntetycznej dla potrzeb Zespołu Szkół i Szkoły Podstawowej w Bornem Sulinowie,

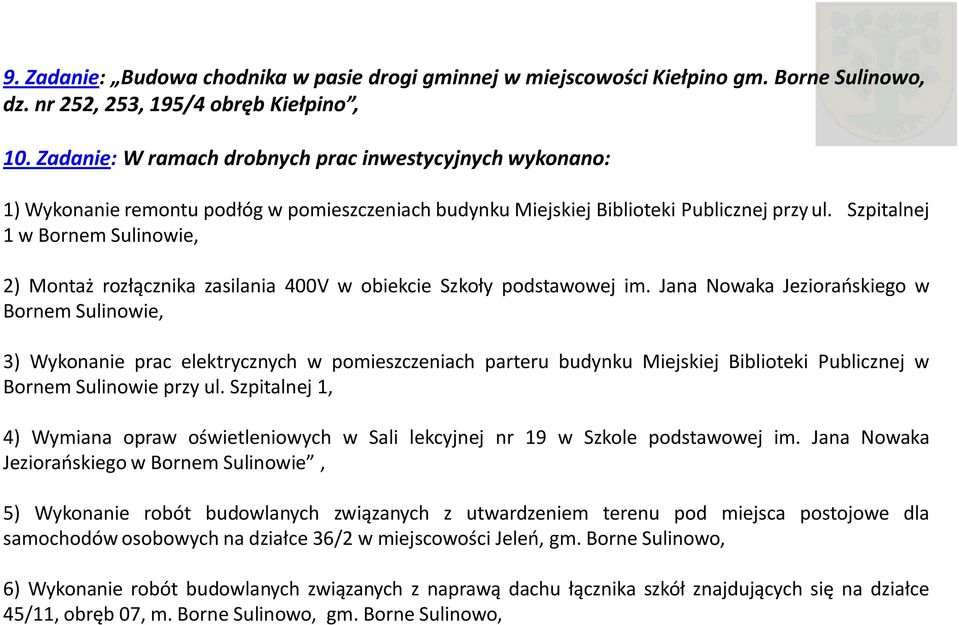

3 9. Zadanie: Budowa chodnika w pasie drogi gminnej w miejscowości Kiełpino gm. Borne Sulinowo, dz. nr 252, 253, 195/4 obręb Kiełpino, 10. Zadanie: W ramach drobnych prac inwestycyjnych wykonano: 1) Wykonanie remontu podłóg w pomieszczeniach budynku Miejskiej Biblioteki Publicznej przy ul. Szpitalnej 1 w Bornem Sulinowie, 2) Montaż rozłącznika zasilania 400V w obiekcie Szkoły podstawowej im. Jana Nowaka Jeziorańskiego w Bornem Sulinowie, 3) Wykonanie prac elektrycznych w pomieszczeniach parteru budynku Miejskiej Biblioteki Publicznej w Bornem Sulinowie przy ul. Szpitalnej 1, 4) Wymiana opraw oświetleniowych w Sali lekcyjnej nr 19 w Szkole podstawowej im. Jana Nowaka Jeziorańskiego w Bornem Sulinowie, 5) Wykonanie robót budowlanych związanych z utwardzeniem terenu pod miejsca postojowe dla samochodów osobowych na działce 36/2 w miejscowości Jeleń, gm. Borne Sulinowo, 6) Wykonanie robót budowlanych związanych z naprawą dachu łącznika szkół znajdujących się na działce 45/11, obręb 07, m. Borne Sulinowo, gm. Borne Sulinowo,

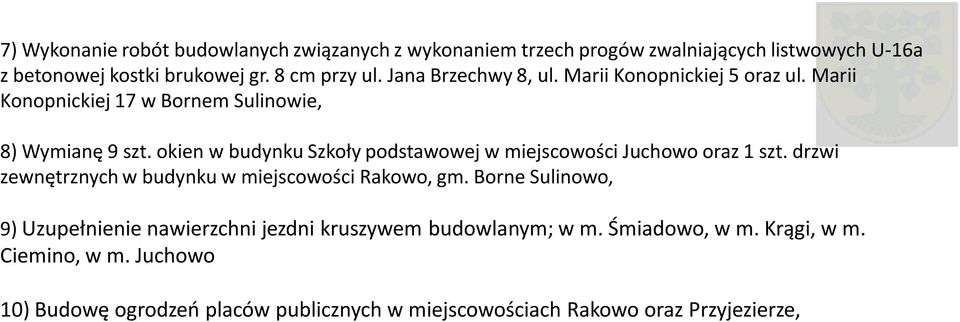

4 7) Wykonanie robót budowlanych związanych z wykonaniem trzech progów zwalniających listwowych U-16a z betonowej kostki brukowej gr. 8 cm przy ul. Jana Brzechwy 8, ul. Marii Konopnickiej 5 oraz ul. Marii Konopnickiej 17 w Bornem Sulinowie, 8) Wymianę 9 szt. okien w budynku Szkoły podstawowej w miejscowości Juchowo oraz 1 szt. drzwi zewnętrznych w budynku w miejscowości Rakowo, gm. Borne Sulinowo, 9) Uzupełnienie nawierzchni jezdni kruszywem budowlanym; w m. Śmiadowo, w m. Krągi, w m. Ciemino, w m. Juchowo 10) Budowę ogrodzeń placów publicznych w miejscowościach Rakowo oraz Przyjezierze,

5 11. Zadanie: Budowa boisk w m. Nobliny, gm. Borne Sulinowo: W ramach zadania wykonano I etap: Niwelacja i wyrównanie terenu publicznego dz. nr 74/7 i 74/12 pod budowę boisk w Noblinach, 12. Zadanie: Przebudowa istniejącego obiektu infrastruktury sportowej na boisko wielofunkcyjne w Bornem Sulinowie, zlokalizowanego na działce nr 49 obręb 07 Borne, 13. Zadanie: Przebudowa drogi do gruntów rolnych w m. Przyjezierze działka nr 118, 119/1 obr. Przyjezierze 14. Zadanie: Budowa wiaty gospodarczej zlokalizowanej na terenie sportowo-rekreacyjnym w m. Łączno, gm. Borne Sulinowo, 15. Zadanie: Remonty i przebudowa dróg gminnych, 16. Zadanie: Rozbudowa istniejącej sieci oświetlenia drogowego na terenie gminy Borne Sulinowo, 17. Zadanie: Remont połączony z modernizacją budynku Miejskiej Biblioteki Publicznej.

6 1. Zadanie: Rewitalizacja przestrzeni publicznej Bornego Sulinowa poprzez zagospodarowanie terenu wokół Miejskiej Biblioteki Publicznej Lokalizacja: dz. nr 3/36 obr Borne Sulinowo Inwestor : Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Wartość kosztorysowa: ,23zł Podatek VAT 23%: ,06zł Cena kosztorysowa ,29zł

7 Rewitalizacja przestrzeni publicznej Bornego Sulinowa poprzez zagospodarowanie terenu wokół Miejskiej Biblioteki Publicznej Zakres inwestycji: Przedmiotem inwestycji jest zagospodarowanie działki polegające na: rozbiórce obrzeży drogowych oraz rozbiórce części nawierzchni asfaltowej dróg wewnętrznych; ułożeniu nowych obrzeży oraz wykonaniu utwardzenia terenu z kostki brukowej betonowej - drogi, miejsc postojowych dla samochodów osobowych, ronda, chodników; wykonaniu utwardzenia terenu o nawierzchni klepiskowej - ścieżek; wykonaniu obudowy śmietnika; wykonaniu utwardzenia terenu - szachownicy plenerowej; montażu obiektów małej architektury - ławek, koszy na śmieci, stojaka na rowery, urządzeń siłowni zewnętrznej; montażu zestawu zabawowego dla dzieci; wykonaniu nasadzeń zieleni; wykonaniu fragmentu ogrodzenia z siatki ocynkowanej powlekanej; wykonaniu oświetlenia terenu.

8 II. DOKUMENTACJA FOTOGRAFICZNA Z REALIZACJI ZADANIA

9

10 2. Zadanie: Zagospodarowanie terenu budowa kortu tenisowego -Etap I Lokalizacja dz. nr 37/123 obr Borne Sulinowo Inwestor Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Wartość kosztorysowa ,08 Podatek VAT 23% ,05 Cena kosztorysowa ,13

11

12

13 3. Zadanie: Odnowa obszarów wiejskich Gminy Borne Sulinowo poprzez stworzenie ogólnodostępnej strefy sportowo-rekreacyjnej w miejscowości Juchowo Lokalizacja: dz. nr 89/7 obr. Juchowo Borne Sulinowo Inwestor: Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Wartość kosztorysowa: ,85 zł Podatek VAT: 7438,40 zł Ogółem wartość kosztorysowa robót: ,25 zł

14 Odnowa obszarów wiejskich Gminy Borne Sulinowo poprzez stworzenie ogólnodostępnej strefy sportowo-rekreacyjnej w miejscowości Juchowo Zakres inwestycji: Przedmiotem inwestycji jest zagospodarowanie ogólnodostępnej strefy sportowo rekreacyjnej poprzez wykonanie: montażu zestawu zabawowego dla dzieci; urządzenie placów do gier zespołowych; urządzenie miejsca rekreacyjnego; montażu obiektów małej architektury - ławek, koszy na śmieci, stojaka na rowery; wykonaniu nasadzeń zieleni; wykonaniu ogrodzenia z siatki ocynkowanej powlekanej; wykonaniu oświetlenia terenu.

15

16

17 4. Zadanie: Koncepcja rozbudowy z przebudową budynku Zespołu Szkół w Łubowie o budynek sali gimnastycznej wraz z pomieszczeniami kuchni i stołówki, ul. Zakątna 10 w Łubowie Lokalizacja: dz. nr 240/14 obr. Łubowo Borne Sulinowo Inwestor: Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Ogółem wartość kosztorysowa robót: ,12 zł

18 I. W RAMACH ZADANIA WYKONANO : - DOKUMENTACJĘ PROJEKTOWĄ KONCEPCJA ROZBUDOWY Z PRZEBUDOWĄ

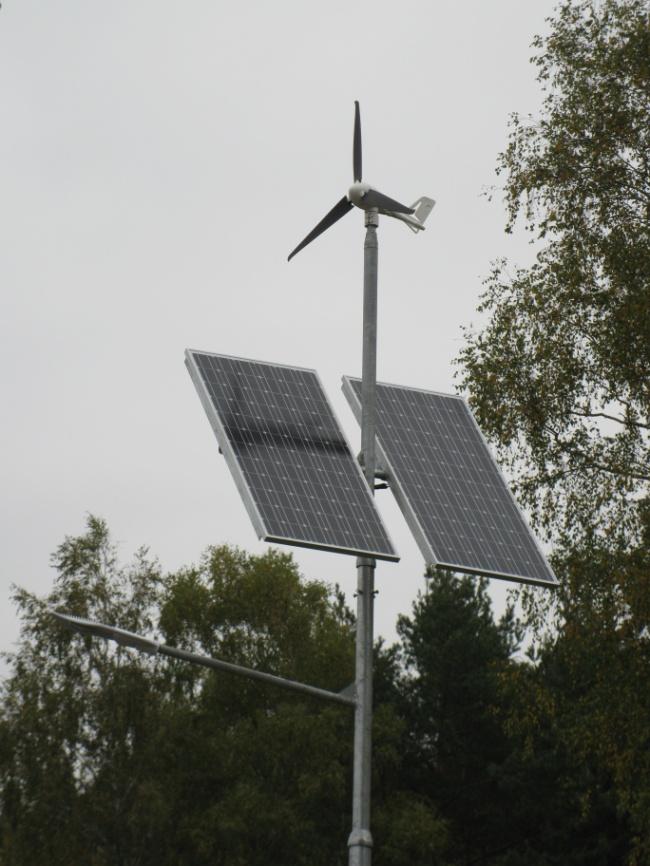

19 5. Zadanie: Budowa 6 szt. lamp ulicznych zasilanych energią ze źródeł odnawialnych na terenie Gminy Borne Sulinowo Lokalizacja: dz. nr 39/9 obr. 02 Borne, dz. nr 22/2 obr. Juchowo, dz. nr 221 obr. Krągi, dz. nr 220 i 228 obr. Piława, dz. nr 105 Uniemino Inwestor: Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Wartość kosztorysowa: ,75zł Podatek VAT 23%: ,71zł Cena kosztorysowa: ,46zł

20 I. ZAŁOŻENIA PROJEKTOWE 1. Zasilanie Projektowana latarnia hybrydowa posiada dwa własne źródła zasilania zabudowane na słupie latarni: - dwa panele fotowoltaiczne 2x190W; - turbinę wiatrową 300W/12V. Zasilanie oprawy odbywa się z akumulatora umieszczonego w obudowie pod ziemią, który jest doładowywany z ww źródeł energii. 2. Oprawy i konstrukcje wsporcze Jako konstrukcję wsporczą oprawy oświetleniowej przewidziano słup stalowe ocynkowane posadowiony na fundamencie betonowym FB-150. We wnęce słupa umieścić kontroler sterujący ładowaniem akumulatora z dwóch źródeł energii oraz czasem załączania i wyłączania oświetlenia. Połączenia ogniw fotowoltaicznych, turbiny wiatrowej, akumulatora i oprawy wykonać przewodami Określonymi przez producenta latarń hybrydowych. Przewidziano oprawy LED wykonane z aluminium i szkła hartowanego o mocy 20W Lokalizację latarni wykonać zgodnie z rysunkiem nr 1. Opinia konstruktora dotycząca posadowienia słupa znajduje się na karcie katalogowej latarni. Po wykonaniu robót teren przywrócić do stanu pierwotnego. 3. Ochrona od porażeń Jako ochronę przed dotykiem pośrednim zastosowano obniżone napięcie. 4. Ochrona odgromowa W celu ochrony odgromowej konstrukcję słupa należy uziemić poprzez wykonanie uziomów pionowych 2x12m. Rezystancja uziomów powinna mieć wartość nie większą niż 10 W. W razie konieczności należy rozbudować uziomy w celu uzyskania pożądanej wartości.

21

22 6. Zadanie: Remont i modernizacji pomieszczeń świetlicy wiejskiej w miejscowości Łubowo przy ul. Kościuszki (działki nr 381/4, 381/5, 237/3, obręb ew. nr 79 Łubowo) Lokalizacja: dz. nr 381/4, 381/5, 237/3, obręb ew. nr 79 obr. Łubowo Inwestor: Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo

23 I. ZAŁOŻENIA PROJEKTOWE Przedmiotem opracowania jest projekt budowlany przebudowy (modernizacji) budynku świetlicy wiejskiej w miejscowości Łubowo gm. Borne Sulinowo, Łubowo 30 dz. nr 381/5, 381/4, 237/3 obr. Łubowo. Zakres przebudowy jest następujący: - Remont dachu- wymiana pokrycia papowego oraz z blachy trapezowej, - Remont istniejącego komina- przemurowanie główki oraz wstawienie wkładu z rury żaroodpornej, - Wymiana stolarki okiennej i drzwiowej, - Wykonanie wyjścia z kuchni na korytarz, - Remont podłogi w sali ćwiczeń, - Wentylacja pomieszczeń, - Remont łazienek, - Remont wsypu na węgiel, - Wymiana instalacji CO, - Modernizacja Instalacji elektrycznej, - Wykonanie nowych utwardzeń terenu przed wejściem do świetlicy, - Wyposażenie pomieszczeń świetlicy.

24

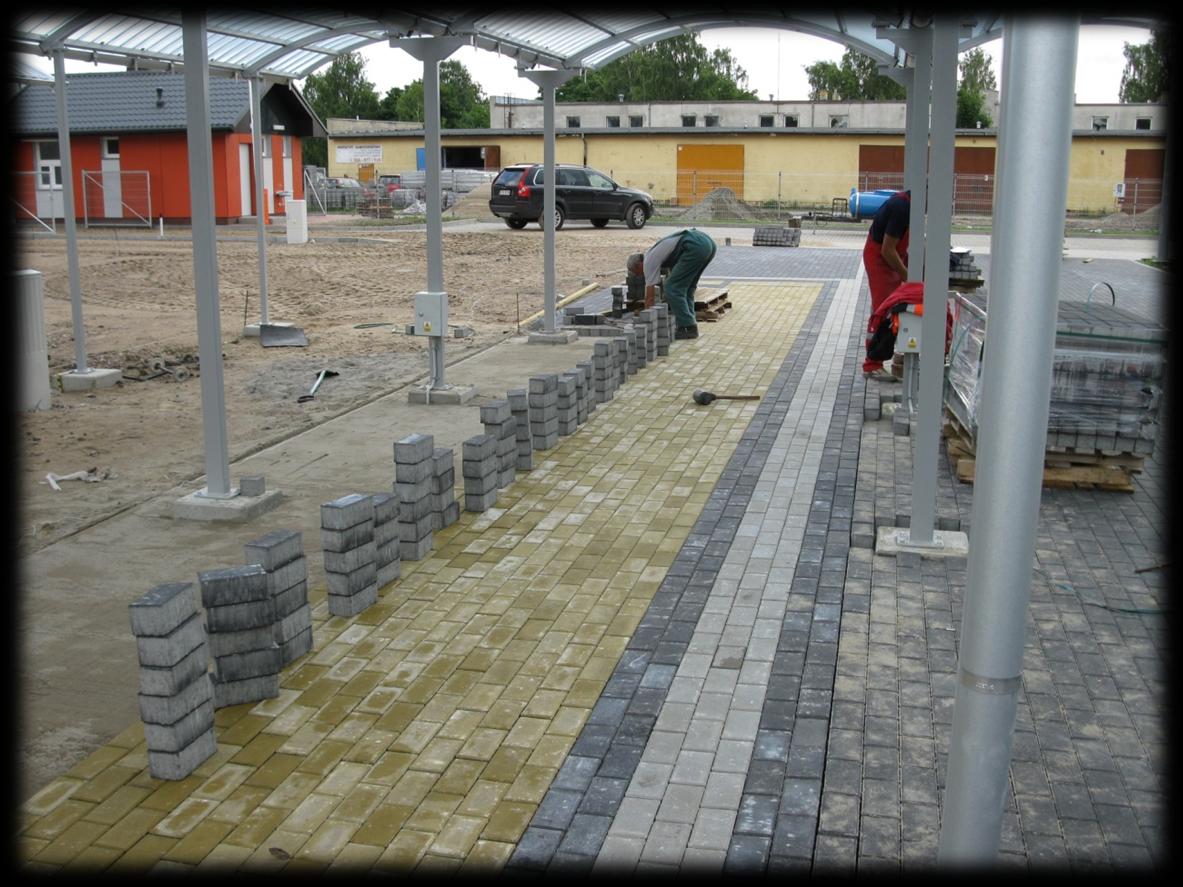

25 7. Zadanie: Zagospodarowanie terenu targowiska miejskiego wraz z budową budynku zaplecza sanitarno-gospodarczego Lokalizacja: działka nr 41/14 obr. 06 Borne Inwestor: Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Łączna wartość inwestycji: Wartość kosztorysowa: ,82 PLN Podatek VAT 23%: ,59 PLN Cena kosztorysowa: ,41 PLN

26 II. DOKUMENTACJA FOTOGRAFICZNA Z REALIZACJI ZADANIA

27

28

29 8. Zadanie: Budowa bieżni lekkoatletycznej o nawierzchni syntetycznej dla potrzeb Zespołu Szkół i Szkoły Podstawowej w Bornem Sulinowie Inwestor Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Ogółem wartość wykonania robót około : ,53zł

30 Zakres prac : 1. Niwelacja terenu oraz roboty ziemne i przygotowawcze: Zakres prac: demontaż fragmentu ogrodzenia z siatki stalowej; demontaż obrzeży z tworzywa sztucznego; usunięcie nawierzchni żużlowej; 2. Rozwiązania techniczne. a) Bieżnia rekreacyjna o nawierzchni syntetycznej Tensilan NB. Bieżnia o wymiarach 120,00x2,69m (dwa tory szer. 1,22m do biegu na 60 i 100m oraz rozbieg do skoku w dal szer. 1,25m dł. 30m). Technologia wykonania: korytowanie; profilowanie i zagęszczenie podłoża; ułożenie obrzeży betonowych 8x30x100cm na ławie betonowej z oporem (betonc12/15); wykonanie warstwy odsączającej z piasku lub pospółki gr. 10cm; wykonanie podbudowy z chudego betonu c8/10 gr. 8cm; wykonanie podbudowy z fibrobetonu C16/20 (włókna polipropylenowe) gr. 12cm; osadzenie skrzyni na belkę do skoku w dal (wraz z pokrywą) dla planowanej zeskoczni (zeskocznia nie jest objęta zakresem niniejszego opracowania); wykonanie syntetycznej nawierzchni natryskowej TENSILAN NB; malowanie linii farbą poliuretanową (linie oraz napisy START, 60m, 100m ); dostarczenie i montaż wyposażenia bieżni: 2 bloki startowe. b) Założenie trawników. Teren wokół bieżni (wzdłuż obrzeży oraz w miejscu usuniętej nawierzchni żużlowej) uzupełnić ziemią urodzajną i wysiać mieszanką traw przeznaczoną na tereny rekreacyjno-sportowe.

31

32 9. Zadanie: Budowa chodnika w pasie drogi gminnej w miejscowości Kiełpino gm. Borne Sulinowo, dz. nr 252, 253, 195/4 obręb Kiełpino I ETAP Inwestor Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Ogółem wartość wykonania Ietapu robót około : ,00zł

33 ZAKRES PRAC: długość 200mb i szerokości 1,5m, korytowanie, wykonanie chodnika o powierzchni 300m 2, projektowana konstrukcja nawierzchni: kotka brukowa gr. 6cm (na zjazdach kolorowa gr. 8cm pow. 28m 2 ), podsypka cementowo-piaskowa gr. 3cm, podbudowa gr. 10cm (na zjazdach 20cm), projektowane obramowanie chodnika: obrzeża 30x8cm na podsypce cementowo-piaskowej, na przejściach dla pieszych (projektowanych) i zjazdach odpowiednio zaniżyć do drogi,

34

35 11. Zadanie: Niwelacja i wyrównanie terenu publicznego dz. nr 74/7 i 74/12 pod budowę boisk w Noblinach I ETAP Inwestor Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Ogółem wartość wykonania robót około : ,00zł

36 Zakres robót obejmuje: Zdjęcie warstwy humusu grubości około 15cm na powierzchni około 2 900m 2, Zniwelowanie terenu do jednego poziomu, wyrównanie terenu z przemieszczeniem mas gruntu o średniej głębokości 50cm (łącznie około 1450m 3 ), Rozłożenie uprzednio zdjętej warstwy humusu na całej zniwelowanej powierzchni, Dostarczenie czarnoziemu w ilości 120m 3 i rozłożenie na całej zniwelowanej powierzchni, Wyrównanie końcowe terenu.

37 12. Zadanie: Przebudowa istniejącego obiektu infrastruktury sportowej na boisko wielofunkcyjne w Bornem Sulinowie, zlokalizowanego na działce nr 49 obręb 07 Borne Inwestor Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Ogółem wartość wykonania robót około : ,00 zł

38 Przedmiot: Wykonanie boiska wielofunkcyjnego w Bornem Sulinowie zlokalizowanego na działce nr 49 obręb 07 Borne o nawierzchni poliuretanowej na istniejącej płycie betonowej boiska, wykonaniu ogrodzenia, wykonaniu piłkochwytów, utwardzeniu terenu. Inwestycja obejmuje: 1. Wykonanie nawierzchni poliuretanowej (Eltan N/E) na istniejącej płycie betonowej boiska. 2. Demontaż istniejącego ogrodzenia oraz wykonanie nowego ogrodzenia panelowego (ogrodzenie panelowe SPORT systemu METPOL, o wysokości 4m). 3. Wykonanie piłkochwytów (dwa piłkochwyty wys. 6m z siatki polipropylenowej rozpiętej na słupkach stalowych ocynkowanych). 4. Wykonanie utwardzenia terenu z kostki betonowej brukowej gr. 6cm. 5. Wykonanie utwardzenia terenu z płyt betonowych ażurowych gr. 8cm. 6. Montaż wyposażenia sportowego boisk (bramek, słupków, tablic do koszykówki). 7. Montaż skrzynek retencyjno-rozsączających (np. systemu STORMBOX). 8. Założenie trawników.

39

40 13. Zadanie: Przebudowa drogi do gruntów rolnych w m. Przyjezierze działka nr 118, 119/1 obr. Przyjezierze Inwestor Gmina Borne Sulinowo Aleja Niepodległości Borne Sulinowo Ogółem wartość wykonania robót około : ,00 zł

41 Zaprojektowano i wykonano przebudowę drogi gminnej klasy D (VII klasa techniczna) o następujących parametrach technicznych: długość projektowanej drogi 600,00m, prędkość projektowa 40 km/h, szerokość korony drogi 5,50 m, szerokość jezdni 4,50 m, szerokość poboczy 0,50 m, spadek poprzeczny jezdni daszkowy na odcinku prostym 2 %, spadek poprzeczny jezdni daszkowy na łuku 2 %, spadek poprzeczny poboczy 6 %, nawierzchnia utwardzona z betonu asfaltowego. Konstrukcję nawierzchni przyjęto dla kategorii obciążenia ruchem KR1 przy grupie nośności podłoża G1. Przebudowa polega na wykonaniu pełnej konstrukcji na odcinku drogi od km 0+508,00 do km 0+600,00, na zjazdach oraz na poszerzeniach. Od km 0+000,00 do km 0+508,00 przewidziano wyrównanie istniejącej nawierzchni brukowej mieszanką chudego betonu oraz wykonanie warstwy wiążącej i ścieralnej z betonu asfaltowego.

42

43 14. Zadanie: Budowa wiaty gospodarczej zlokalizowanej na terenie sportowo-rekreacyjnym w m. Łączno, gm. Borne Sulinowo Wiata wykonana w konstrukcji drewnianej, dach dwuspadowy pokryty gontem bitumicznym. Konstrukcja składa się ze słupów 8x8x16 oraz dachu o konstrukcji jętkowej o rozstawie krokwi 88cm. Wiata wykonana została jako obiekt otwarty. Ogółem wartość wykonania robót około : ,00 zł

44

45 15. Zadanie: W ramach zadania inwestycyjnego : Remonty i przebudowa dróg gminnych wykonano Ogółem wartość wykonania robót około : ,00 zł 1. Remont drogi w m. Kiełpinie, 2. Remont drogi w m. Kądzilna,

46 3. Remont drogi w m. Ciemino, 4. Remont drogi w m. Borne Sulinowo, ul. Reja

47 16. Zadanie: Rozbudowa istniejącej sieci oświetlenia drogowego na terenie gminy Borne Sulinowo W ramach zadania wybudowano lampy oświetlenia drogowe w m. Kiełpino w ilości 5 szt., w m. Dąbrowica w ilości 3 szt., w Bornem Sulinowie przy ul. Wrzosowej w ilości 2 szt. oraz ul. Turystycznej 1 szt.

48 17. Zadanie: Remont połączony z modernizacją budynku Miejskiej Biblioteki Publicznej Zakres prac obejmował wykonanie robót budowlanych polegających na remoncie wraz z modernizacją budynku Miejskiej Biblioteki Publicznej w Bornem Sulinowie ul. Szpitalna 1, dz. nr 3/36, obręb ew. Borne 06 w tym: Wykonanie nowej instalacji elektrycznej, Wykonanie posadzki z wykładziny PVC, Wykonanie posadzki z paneli podłogowych, Zakup i montaż tablicy informacyjnej / plafonu. Ogółem wartość wykonania robót około : ,20 zł

49

50 Dziękujemy za uwagę.
