14 OPIS TECHNICZNY Projektowanie, kierowanie budową, nadzór inwestorski, ocena techniczna budynków i budowli. Konsulting w zakresie budownictwa ogólnego i inżynieryjnego. tel , , tel/fax , pri_kepno@wp.pl BZ WBK S.A. I ODDZIAŁ W KĘPNIE NIP:

15 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA OPIS TECHNICZNY DO ZGŁOSZENIA ROBÓT dla projektu przebudowy drogi gminnej w miejscowości Czermin Niniejsze opracowanie sporządzono na zlecenie Gminy Bralin w związku z koniecznością docelowej poprawy bezpieczeństwa ruchu drogowego i ruchu pieszego na drodze gminnej w miejscowości Czermin. Planowane przedsięwzięcie ma na celu przede wszystkim poprawę warunków życia mieszkańców przemieszczających się przedmiotową drogą INWESTOR Inwestorem zadania jest Gmina Bralin z siedzibą w Bralinie, ul. Rynek 3, Bralin. 2. LOKALIZACJA Projektowana przebudowa drogi zlokalizowana jest w miejscowości Czermin na terenie gminy Bralin, w powiecie kępińskim, w województwie wielkopolskim. Realizacja inwestycji obejmuje działki będące we władaniu Inwestora. Na załączonej mapie w skali 1:500 pokazano usytuowanie projektowanej przebudowy drogi oraz tereny przyległe. Tabelaryczne zestawienie działek: Lp. Nr działki Właściciel / / Skarb Państwa Powiatowy Zarząd Dróg w Kępnie Kępno, ul. Przemysłowa 8 Skarb Państwa Powiatowy Zarząd Dróg w Kępnie Kępno, ul. Przemysłowa 8 Skarb Państwa Drogi Gminne Zarząd Gminy Bralin Bralin, ul. Rynek 3 3. STAN ISTNIEJĄCY Inwestycja realizowana jest w terenie zabudowanym po istniejącym terenie pasa drogowego w miejscowości Czermin. Obszar wzdłuż drogi ma generalnie jednolity charakter zagospodarowania i użytkowania, droga biegnie przez tereny zabudowy jednorodzinnej. Po obu stronach drogi znajdują się zjazdy do posesji. PRI KĘPNO ZUP-K

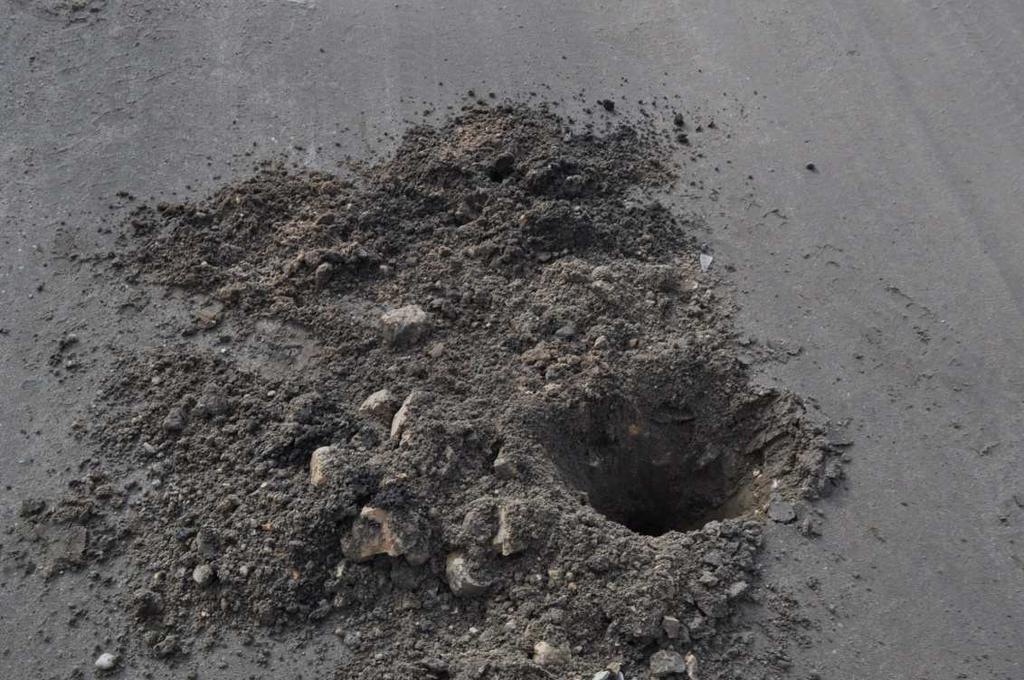

16 OPIS TECHNICZNY 3.1. Warunki gruntowo wodne Dla potrzeb ustalenia technologii wykonania nawierzchni dla projektu wykonawczego przebudowy drogi gminnej wykonane zostały: - badania geotechniczne podłoża gruntowego wraz z określeniem kategorii geotechnicznej podłoża - 4szt. Km 0+020: W konstrukcji drogi znajduje się od 10-12cm kruszywa wapiennego ułożonego bezpośrednio na 15-sto centymetrowej warstwie gliny. Poniżej do głębokości 1,5m p.p.t zalegają piaski gliniaste. Km 0+200: W konstrukcji drogi znajduje się od 18-20cm kruszywa wapiennego z drobinami gruzu ceglanego na spodzie warstwy. Poniżej do głębokości 1,5m p.p.t zalegają piaski rzeczne średnie szare nie zagęszczalne. PRI KĘPNO ZUP-K

17 OPIS TECHNICZNY Km 0+300: W konstrukcji drogi znajduje się od 14-16cm kruszywa wapiennego (bardzo drobnego) ułożonego na 5cm żużla. Poniżej do głębokości 1,5m p.p.t zalegają piaski średnie barwy wzorcowej. Km 0+400: W konstrukcji drogi znajduje się od 10-12cm kruszywa (drobnego) ułożonego na 15cm żużla. Poniżej do głębokości 1,5m p.p.t zalegają piaski średnie barwy wzorcowej. Na całej długości drogi występują korzystne warunki gruntowe dla budownictwa drogowego. Na podstawie warunków gruntowo-wodnych przyjęto następującą kategorię gruntu: Od km do km G 3, od km do km 0+429,29 G 1. Proste warunki gruntowe. Kategoria geotechniczna obiektu pierwsza. PRI KĘPNO ZUP-K

18 OPIS TECHNICZNY 4. CHARAKTERYSTYKA TECHNICZNA 4.1 Podstawowy zakres inwestycji Niniejszy projekt nie zmienia funkcji obiektu budowlanego, jaką jest droga gminna, natomiast zmienia jego formę architektoniczną, jeśli chodzi o podstawowe parametry geometryczne. Nowa nawierzchnia drogi i jej nowe zagospodarowanie najbliższego otoczenia stanowić będzie element poprawiający estetykę miejscowości Czermin. W niniejszym projekcie przewiduje się wykonanie wszystkich niezbędnych elementów służących sprawnemu, bezpiecznemu i bardziej komfortowemu poruszaniu się wszystkich uczestników ruchu. Podstawowy zakres inwestycji polegający na przebudowie drogi gminnej obejmuje: - przebudowę drogi gminnej o szerokości 3,5m-5,0m, - przebudowę zjazdów w ciągu drogi gminnej strona lewa i prawa, - wykonanie elementów odwodnienia, - zabezpieczenie sieci telekomunikacyjnej. Rozbiórkę istniejącego kruszywa zalegającego na przedmiotowej drodze należy wykonać starannie, warstwowo, nie dopuścić do zanieczyszczenia kruszywa gruntem rodzimym. Rozebrane kruszywo zostanie powtórnie wbudowane przez Wykonawcę w konstrukcję drogi gminnej oddalonej od terenu inwestycji do 1,0km. Pozostałe rozbiórki małych elementów betonowych, ceglanych i kamiennych polegają na rozbiórce elementów małogabarytowych drobnym sprzętem ręcznym. Rozbiórce podlegają poręcze ochronne, ścianki czołowe rowu krytego oraz gróz betonowy zalegający ok. km po lewej stronie drogi gminnej. Gruz z rozbiórki zostanie przez Wykonawcę odwieziony na składowisko Wykonawcy wraz z kosztami transportu i składowania. 4.2 Parametry techniczne Projektowana droga gminna posiada parametry techniczne zgodne z Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43, poz. 430): - klasa techniczna - droga wewnętrzna, - kategoria ruchu - KR 1, - obciążenie nawierzchni kn/oś, - szerokość nawierzchni - 3,5-5,0m - szerokość pobocza - 0,5m, - spadek poprzeczny: droga - 2,0%, pobocze - 8,0%, - pochylenie podłużne niwelety - dostosowane do aktualnej niwelety drogi i terenów przyległych. Lokalizacja w planie Trasa w planie przebiegać będzie generalnie po istniejącym śladzie, a projektowana oś jest wpisana w jej istniejący przebieg. PRI KĘPNO ZUP-K

19 OPIS TECHNICZNY Rozwiązanie sytuacyjne projektowanej trasy przedstawiono na projekcie zagospodarowania terenu - rysunek nr Przekrój normalny Przekrój normalny drogi i zjazdów obejmuje wykonanie robót drogowych i odwodnienia korpusu drogi dla rozwiązania docelowego. Parametry techniczne drogi podano w pkt Lp. 1. Konstrukcja nawierzchni drogi na podłożu G 3 Warstwy konstrukcyjne nawierzchni na podłożu G 3 - KR-1 Grubość warstwy Warstwa ścieralna z AC 11 S 50/70 wg WT cm Podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31,5mm wg WT Podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/63mm wg WT cm 15cm 4. W-wa wzmacniająca z kruszywa stabilizowanego cementem o Rm=2,5MPa 15cm Razem konstrukcja nawierzchni 43cm Powyższa konstrukcja dotyczy odcinka: Od km 0+000,00 do km 0+302,69 Lp. Konstrukcja nawierzchni drogi na podłożu G 1 Warstwy konstrukcyjne nawierzchni na podłożu G 1 - KR-1 Grubość warstwy Warstwa ścieralna z AC 8S 50/70 5cm Podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31,5mm wg WT Podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/63mm wg WT cm 15cm 4. Istniejąca podbudowa z kruszywa Razem konstrukcja nawierzchni 28cm Powyższa konstrukcja dotyczy odcinka: Od km 0+302,69 do km 0+400,70 PRI KĘPNO ZUP-K

20 OPIS TECHNICZNY Na odcinku od km 0+400,70 do km 0+429,29 ze względu na lokalizację zatoki przystankowej zaprojektowano konstrukcję jak dla ruchu KR 2. Lp. Konstrukcja nawierzchni drogi na podłożu G 1 Warstwy konstrukcyjne nawierzchni na podłożu G 1 - KR-2 Grubość warstwy Warstwa ścieralna z AC 8S 50/70 5cm 2. Warstwa wiążąca z AC 11 W 50/70 7cm Podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31,5mm wg WT Podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/63mm wg WT Razem konstrukcja nawierzchni 8cm 15cm 35cm 4.4 Przekrój podłużny projektowana niweleta Spadek podłużny przebudowywanej drogi dostosowano do aktualnej niwelety drogi gminnej i terenów przyległych. Niweletę skorygowano pod kątem płynności ruchu poprzez eliminację lokalnych zaniżeń i wzniesień. Rzędne niwelety drogi gminnej zostały określone z uwzględnieniem takich czynników jak: - minimalizacji robót ziemnych, - zachowania rzędnych istniejącej nawierzchni bitumicznej dróg poprzecznych, - zachowania minimalnych spadków poprzecznych, - możliwość odprowadzenia wód opadowych powierzchniowo do projektowanych rowów drogowych. Pochylenia podłużne dostosowano do obowiązujących przepisów prawnych i potrzeb związanych z prawidłowym odwodnieniem drogi. 4.5 Roboty ziemne Wykonanie robót ziemnych realizowanych w ramach niniejszej inwestycji polega na: - zdjęciu warstwy gruntu rodzimego o grubości do 0,15m do 0,2m - wykonaniu zasadniczych robót ziemnych wykopów. Nadmiar gruntu z wykopu stanowi własność Wykonawcy. Wykonawca odtransportuje go na własne składowisko w swoim zakresie i na własny koszt. Po wykonaniu wykopów i nasypów, plantowaniu skarp przewidziano humusowanie skarp gr. 15cm z obsianiem trawą o gatunkach odpornych na butwienie i silnym systemie korzeniowym. PRI KĘPNO ZUP-K

21 OPIS TECHNICZNY 4.6. Odwodnienie pasa drogowego Projektuje się odwodnienie drogi powierzchniowo, realizowane przez odprowadzenie wód opadowych do projektowanych rowów drogowych otwartych lokalnie umocnionych betonowymi płytami ażurowymi. Przepusty pod zjazdami Przepusty pod zjazdami projektuje się wykonać z prefabrykowanych rur PEHD fi 30cm klasy SN8. Zakończenie przepustów projektuje się umocnić przez obrukowanie kamieniem polnym układanym na podsypce cementowo-piaskowej 1:3 gr. 15cm (ukośnie). Skarpy i dno rowów otwartych od km do km projektuje się umocnić płytami ażurowymi o wymiarach 60x40x10cm. Wpusty deszczowe W km 0+296,03 na włączeniu drogi poprzecznej strona prawa w celu przełapania wody napływającej z drogi poprzecznej zaprojektowano 2 wpusty uliczne typ D400 osadzone na betonowych studzienkach ściekowych fi 50cm z głębokim osadnikiem (1,5m osadnika) wg KPED (Beton studzienek C35/B45). Wpusty ściekowe zlokalizowano w niwelecie dna ścieku korytkowego 50x50cm. Wpusty połączono ze studzienką za pomocą dwóch przykanalików PVC Ø 200. Dobór elementów studzienki należy wykonać w sposób zapewniający uzyskanie odpowiedniej wysokości wpustu. Wysokość wpustu regulowana jest krążkami pośrednimi. Złącza pomiędzy poszczególnymi elementami wpustu powinny być zaspoinowane i zatarte na gładko zaprawą cementową. Wykop na całej długości przykanalika powinien być dokładnie oczyszczony oraz powinna zostać wykonana podsypka piaskowa o grubości min. 15cm. Nowe wpusty i włazy studzienek kanalizacji sanitarnej i deszczowej należy wykonać z systemami antykradzieżowymi. W ramach przebudowy odwodnienia drogi należy wymienić istniejące rury odwodnieniowe zlokalizowane pod koroną drogi gminnej zlokalizowane w km 0+291,0. W śladzie istniejącego rowu krytego należy ułożyć rury PEHD Ø40cm, klasy SN 8. Wlot i wylot rowu krytego umocnić prefabrykowaną ścianką czołową. 5. BEZPIECZEŃSTWO I HIGIENA PRACY Ze względu na realizację inwestycji w ciągu drogi gminnej w miejscowości Czermin należy szczególną uwagę zwrócić na to, aby: - pracownicy w czasie przebywania na budowie byli ubrani w pomarańczowe kamizelki ostrzegawcze, - zabezpieczenie i oznakowanie robót było utrzymane przez cały okres budowy, - ograniczyć do minimum przebywanie pracowników na czynnej części jezdni. Oznakowanie prowadzonych robót związanych z wykonaniem przebudowy drogi należy wykonać zgodnie z zatwierdzonym Projektem Organizacji Ruchu na czas robót. Każda zmiana istniejącej organizacji ruchu, wymaga odrębnego projektu, PRI KĘPNO ZUP-K

22 OPIS TECHNICZNY opartego na harmonogramie robót i uzgodnionego z Zarządcą drogi, Organem zarządzającym ruchem oraz Policją. Dla prowadzonych robót Kierownik Budowy jest zobowiązany sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia, uwzględniający specyfikę realizacji i warunki prowadzenia robót budowlanych uwzględniające między innymi następujące informacje: Podczas realizacji Robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy oraz opracuje Plan Bezpieczeństwa i Ochrony Zdrowia ( Plan BiOZ ) wynikający z Art. 21a Prawa Budowlanego w zakresie zgodnym z Rozporządzeniem Ministra Infrastruktury z dn r. Dz. U. Nr 120, poz TECHNOLOGIA ROBÓT Wszystkie roboty należy wykonać zgodnie z obowiązującymi przepisami i normami. Materiały i wyroby muszą posiadać Aprobatę Techniczną dopuszczającą je do stosowania w budownictwie drogowym. Wykonawca przedstawi Inspektorowi Nadzoru lub upoważnionemu przedstawicielowi Inwestora na siedem dni przed wbudowaniem materiału szczegółowe informacje dotyczące zamawiania materiałów i odpowiednie aprobaty techniczne lub świadectwa badań laboratoryjnych do zatwierdzenia. Wszystkie materiały i wyroby stosowane do wykonania robót powinny spełniać wymagania polskich norm (PN), w tym norm europejskich wprowadzonych do zbioru Krajowych aktów prawnych (PN-EN), a w przypadku materiałów i urządzeń, dla których nie ustanowiono normy aprobat technicznych oraz ustawy z dnia r. o wyrobach budowlanych. Wyrób budowlany może być wprowadzony, jeżeli nadaje się do stosowania przy wykonywaniu robót budowlanych, w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, to znaczy ma właściwości użytkowe umożliwiające prawidłowo zaprojektowanym i wykonanym obiektom budowlanym, w których ma być zastosowany w sposób trwały, spełnienie wymagań podstawowych. Wykonawca ma obowiązek utrzymania dojścia i dojazdu do zabudowań, przejezdności drogi dla pojazdów uprzywilejowanych. Wykonawca jest zobowiązany zastosować taką technologię i organizację robót aby zamknięcie dojazdu do posesji nie trwało dłużej niż 24 godziny. Roboty ziemne w pobliżu istniejących urządzeń podziemnych należy wykonywać ręcznie, ze szczególną ostrożnością pod nadzorem właścicieli sieci. Szczegółowy opis technologii robót podano w Specyfikacjach Technicznych. Do podstawowych obowiązków Wykonawcy należy na czas trwania robót utrzymanie terenu budowy w stanie dostatecznym. Ponadto Wykonawca robót powinien bezwarunkowo prawidłowo zabezpieczyć teren budowy przed dostępem osób trzecich. Teren nie znajduje się na terenie wpływów eksploatacji górniczej. PRI KĘPNO ZUP-K

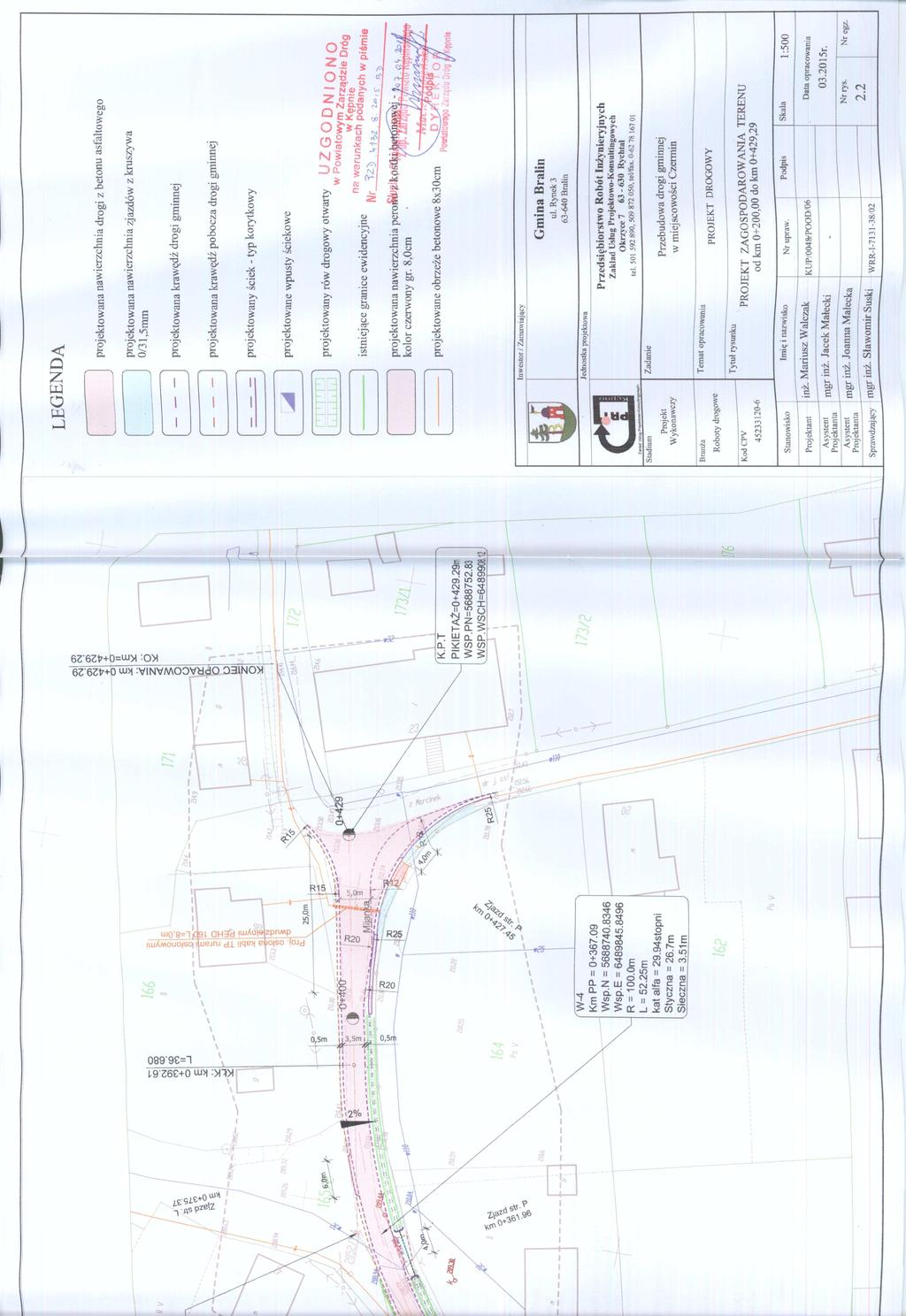

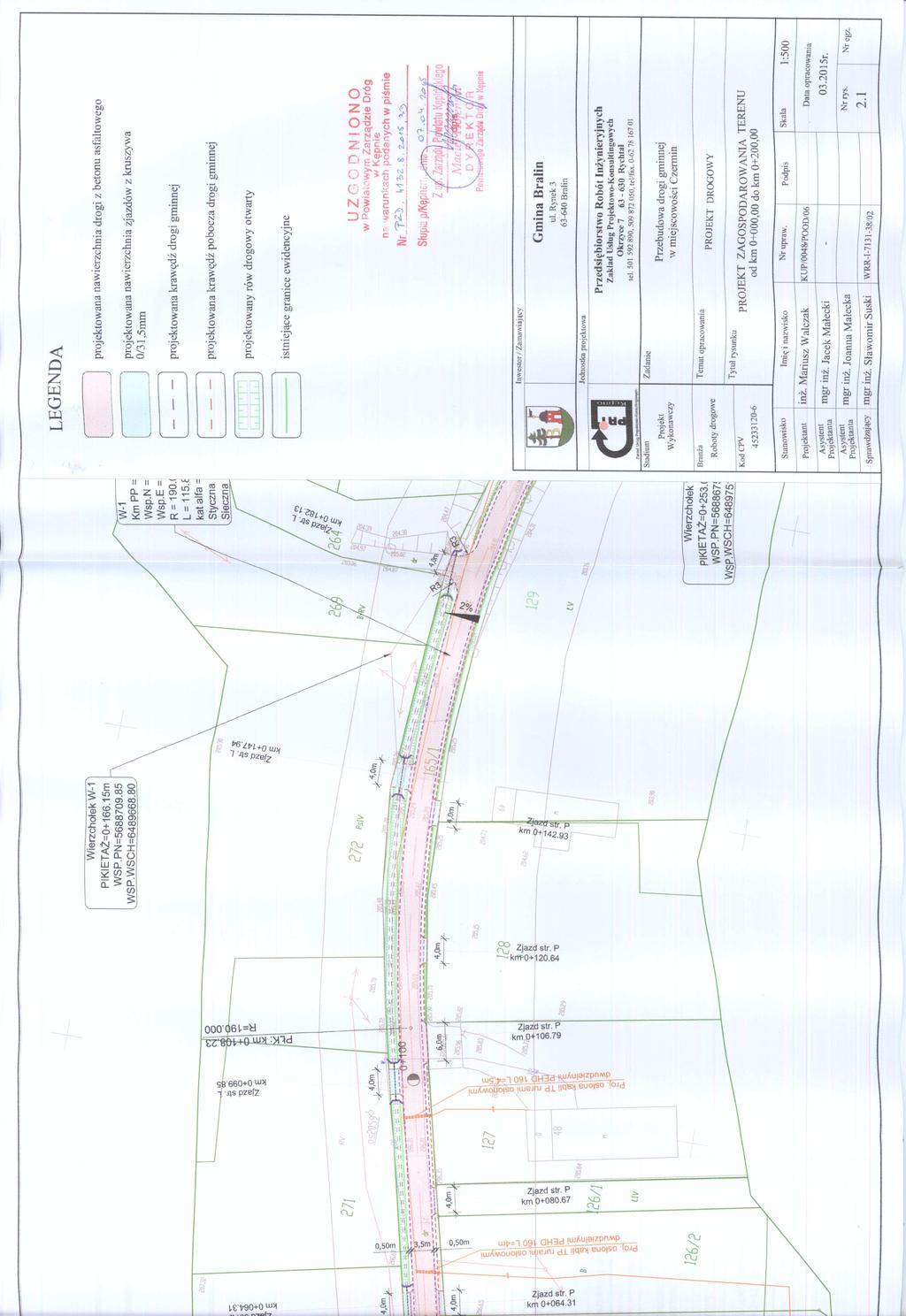

23 OPIS TECHNICZNY CZĘŚĆ RYSUNKOWA PRI KĘPNO ZUP-K
