1 INDUSTRIAL SOLUTIONS

2 PRZYDATNE KONCEPCJE Zastosowanie jakiego systemu jest właściwe dla Twojego projektu? Koszty inwestycyjne Bezpieczeństwo pracy Całkowity koszt Inwestycji? Koszty serwisu Dostępność systemu Uwzględniamy koszt montażu, utrzymania i eksploatacji, wykorzystanej przestrzeni i całkowity koszt inwestycji dla wszystkich systemów. Razem z tobą jesteśmy w stanie znaleźć idealne rozwiązanie dopasowane do twoich potrzeb! 2

3 3

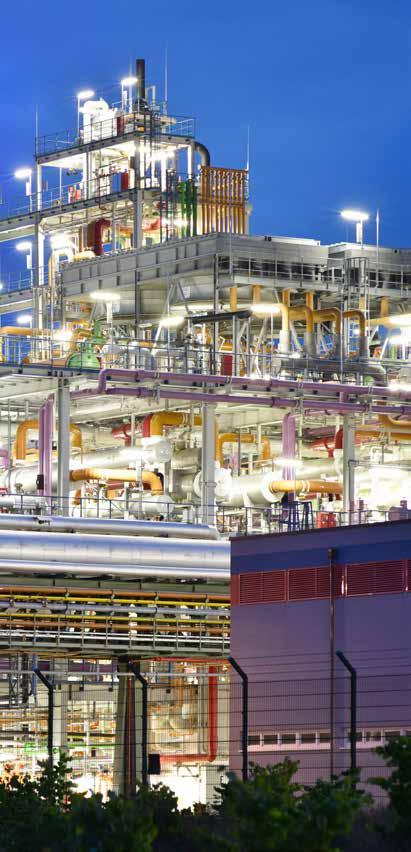

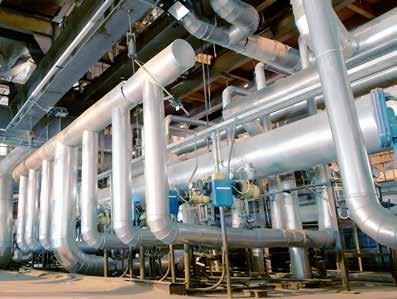

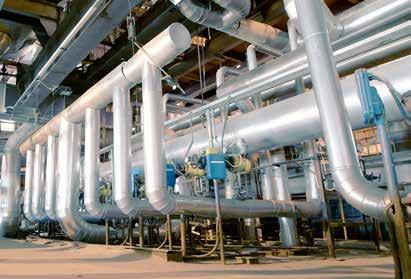

4 PRZEMYSŁ PORTFOLIO Rozwiązania dla przemysłu. Biorąc pod uwagę wydajności i elastyczność systemu, amoniak nie ma sobie równych w całym zakresie mocy produkcyjnej. Warto inwestować w technologię która ciągle się rozwija, oferując przy tym odpowiednie rozwiązanie dopasowane do naszych potrzeb. Transkrytyczne rozwiązania na CO2 to ekonomiczna i niskoenergetyczna alternatywa. Kaskady CO2 oferują maksymalną elastyczność- w odniesieniu do ceny, zużycia energii i zastosowanej technologii. Oprócz efektywnych systemów NH3 warto też przyjrzeć się alternatywom- oferowanym przez nas rozwiązaniom na CO2. Przeanalizowaliśmy całkowity koszt inwestycji i chcielbyśmy pokazać różnice w instalacjach stanowiących alternatywę dla układów freonowych. Automatyka sterująca. W swoich systemach wdrażamy rozwiązania, technologię i automatykę sterującą opracowaną wraz z naszym wieloletnim partnerem Wurm Systeme. Firma Wurm wyspecjalizowała się w sterowaniu i kontroli instalacji przemysłowych. Sterowanie pracą sprężarek Kontrola punktu pracy Wizualizacja Możliwość zdalnego sterowania Całkowity koszt inwestycji. Wykazane koszty (zakupu/eksploatacji/serwisu) obejmują cały koszt inwestycji w tym także koszty montażu rurociągów. Koszty inwestycyjne. Kalkulacja z punktu widzenia instalatora z uwzględnieniem kosztów dodatkowych w zależności od rodzaju systemu. Orurowanie. Rurociągi zaizolowane o odpowiednio dobranej średnicy ze wspornikami. (uwzględniono 200 m) Roczne koszty serwisowe. Uwzględniono koszty związane z energią przeznaczoną na odtajanie chłodnic. Z podziałem na rodzaj zastosowanego rozwiązania (poprzez wymuszony obieg powietrza,solankę lub gorącym gazem) Roczne koszty utrzymania. Przegląd ogólny i wizualna inspekcja systemu Otwarte sprężarki przemysłowe - stałe odstępy między przeglądami Sprężarki do zastosowań komercyjnych Badania szczelności dla R 449 A 4

5 Koszty Całkowite koszty inwestycyjne. Warianty rozwiązań dla systemów o wydajności 400 kw. 4,100,000 3,600,000 3,100,000 2,600,000 R 449a 2-stopniowy 4,102,000 Glikol / CO2 (DX) 3,474,000 NH3 / Glikol / CO2 (DX) 3,474,000 CO2 2-stopniowy (DX) 3,256,000 NH3 2-stopniowy 2,933,000 NH3 / CO2 (pompowy) 2,917,000 CO2 2-stopniowy (pompowy) 2,907,000 2,100,000 1,600,000 1,100, ,000 Inwest Lata 783, , , , , , ,000 Inwestycja 1 rok 2 lata 5

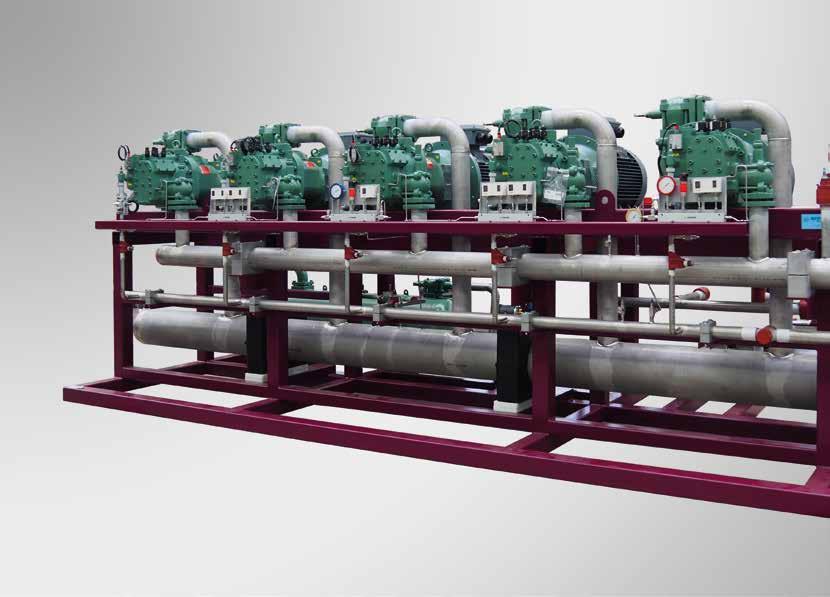

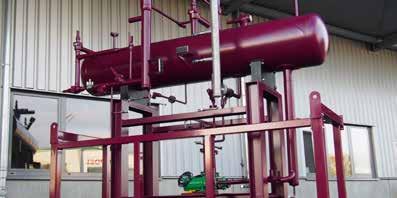

6 NH3 WYDAJNOŚĆ NIEZAWODNOŚĆ W DZIAŁANIU NH3 seria AMMON. Zastosowanie w przmyśle, produkcji żywnośći, logistyce Zakres wydajności chłodniczej do 1500 kw Wyższa wydajność (na zapytanie) - do 6 sprężarek śrubowych na 1 ramie Ustandaryzowana produkcja, wykorzystanie wstępnie zmontowanych podzespołów Wysokiej jakości komponenty- dopasowane do wymagań systemu Redundancja sprężarek Wysoki stopień niezawodności 6

7 Urządzenia na NH3 serii AMMON są dostępnę dla instalacji średnio-/ niskotemperaturowych lub systemów typu booster. Obejmuje ona zakres wydajnośći od 120 kw do 1,5 MW. Wykorzystanie na jednej ramie od 1 do 4 sprężarek powoduje duże oszczędności miejsca w porównaniu z zastosowaniem układów jedno sprężarkowych. Mniejsza powierzchnia zarezerwowana na maszynownie zmniejsza nakłady inwestycyjne. Zastosowanie wysokiej jakośći komponentów znacząco wpływa na żywotność całego systemu i na koszty związane z ekspoloatacją i serwisem. Są to cechy, które zmniejszają całkowite koszty w całym cyklu życia systemu. Korzyści wynikające z zastosowania technologi NH3. Wysoka opłacalność Wymierne oszczędności względem kosztów inwestycyjnych Niskie koszty eksploatacyjne i serwisu Precyzyjna kalkulacja kosztów Naturalny czynnik chłodniczy, GWP = 0 7

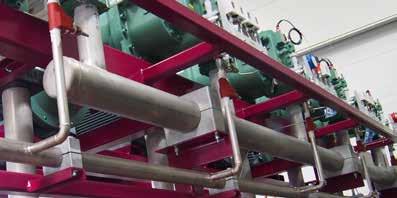

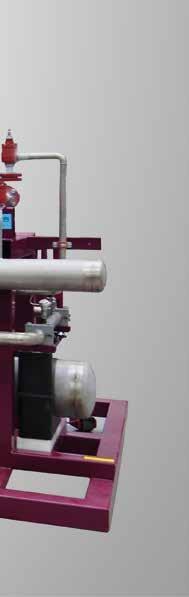

8 NH3 SPRĘŻARKI ŚRUBOWE NA NH3 BITZER I MAYEKAWA Spężarki w systemie NH3. AMMON. Zakres wydajności: 120 KW do 1,560 kw 1-4 sprężarek Wyższy zakres wydajności na zapytanie Stopień wysokiego ciśnienia Stopień niskiego ciśnienia (z lub bez Ekonomizera) 2-stopniowe Wyposażenie systemu. Rama. Wykonana ze stali, połączenia spawane, powierzchnia zagruntowana i malowana proszkowo, RAL Do wyboru wibroizolatory pod ramę lub płyty MAFUND Rury ze stali nierdzewnej zgodne z DIN EN ISO 1127/ DIN EN System został zaprojektowany zgodnie z normami CE, PED 2014/68/EU, EN378 Sprężarki. 1-4 otwarte sprężarki śrubowe. Zawór odcinający na ssaniu Zintegrowane zawory zwrotne Sterowanie ciągłe lub 3-stopniowe Regulacja wydajości (100 % / 75 % / 50 %) Zintegrowany zewnętrzny system powrotu oleju Filtr ssawny Przyłacze pod Ekonomizer Obudowa sprężarki i sprzęgła dopasowana do wielkości konstrukcji/ wydajności System zarządzania olejem. Separator oleju z separacją oleju rzędu : 5 ppm. Wymienny filtr olejowy Zawór odcinający na stronie wylotowej czynnika chłodniczego (opcjonalnie) Grzałka Czujnik poziomu cieczy Termostat oleju Zawór wylotowy oleju Obieg oleju. Płaszczowo - rurowy wymiennik. Chłodzenie oleju przy pomocy glikolu. Wymiennik płaszczowo-rurowy dostosowany do wymagań systemu Płaszczowo-rurowa chłodnica oleju dostosowana do wymagań systemu 3-drogowy zawór termostatyczny zapewniający odpowiednią temperaturę oleju Termometr oporowy do pomiaru temperatury oleju Wziernik do kontroli przepływu Manometr oleju do monitorowania ciśnienia oleju Powrót oleju. Z separatora oleju. Włącznie z: Ręczny zawór sterujący do regulacji prędkości przepływu oleju po stronie ssawnej Zawór upustowy Wziernik do kontrolowania przepływu oleju,zawór elektromagnetyczny do oddzielenia strony wysokociśnieniowej podczas postoju. Opcjonalnie: Falownik pompy oleju zapewniający optymalne zasilanie olejem w zależności od warunków pracy systemu (może mieć zastosowanie w przypadku systemu Booster) Opcjonalnie dostępne sa systemy olejowe z dwoma filtrami oleju Wyposażenie dodatkowe. Podłączony Economizer Izolowany rurociąg Urządzenia zabezpieczające, zgodne z DIN EN i DIN EN Zawory stałociśnieniowe utrzymujące dopływ oleju podczas rozruchu. Zawór zwrotny który może być zaworem odcinajcym na lini tłocznej. 8

9 Jednostki ze Q0 (kw) COP/EER Q0 (kw) COP/EER Q0 (kw) COP/EER Q0 (kw) COP/EER Wymiary sprężarkami z ECO systemu Booster (mm) Bitzer -10 / +35 C -35 / +35 C -35 / +35 C -40 / +10 C Dł x Szer. x Wys. AMMON 1-B 7452-K K K K K K K K AMMON 2-B 7452-K K K K K K K K AMMON 3-B 7452-K K K K K K K K 1, AMMON 4-B 7452-K K K K K K 1, K 1, K 1, ,000 x 2,030 x 2,240 3,000 x 2,460 x 2,240 4,000 x 2,750 x 2,240 4,850 x 2,750 x 2,240 Jednostki ze Q0 (kw) COP/EER Q0 (kw) COP/EER Q0 (kw) COP/EER Q0 (kw) COP/EER Wymiary sprężarkami z ECO systemu Booster (mm) Mayekawa -10 / +35 C -35 / +35 C -35 / +35 C -40 / +10 C Dł x Szer. x Wys. AMMON 1-M i125s i125l i160s i160m i160l AMMON 2-M i125s i125l i160s i160m i160l AMMON 3-M i125s i125l i160s i160m i160l 1, AMMON 4-M i125s i125l i160s 1, i160m 1, i160l 1, ,000 x 2,030 x 2,240 3,000 x 2,460 x 2,240 4,000 x 2,750 x 2,240 4,850 x 2,750 x 2,240 9

10 CO2 ROZWIĄZANIA PRZYSZŁOŚCIOWE CO2 ROXSTAindustrial. Korzyści wynikające z zastosowania CO2. Seria urzadzęń ROXSTAindustrial idealnie nadaje sie do zastosowań przemysłowych,produkcji żywności i centrów logistycznych. Transkrytyczna seria CO2 oferuję dużą elastyczność,dzięki czemu jesteśmy w stanie, w pełni realizować potrzeby i wymagania klienta. Zastosowanie technologi CO2 w przemyśle. Zastosowanie wymiennika płytowego, dla flash-gazu i gazu zasysanego. Podnosi temperaturę gazu zasysanego, eleminuję ewentualne resztki cieczy. Aktywne dochłodzenie. W przypadku długich tras rurociagowych lub dużych różnic wysokości seria urządzeń ROXSTA wyposażona jest w tzw. aktywny dochładzacz czynnika. Dzięki czemu różnica temperatur wewnątrz systemu zostaje zredukowana do minimum,przy zachowaniu pracy systemu na stałym poziomie. Nie palny, nie trujący Czynnik przyszłości, brak ograniczeń prawnych Sprawdzona technologia Przyjazny w obsłudze dla instalatorów Idealny do instalacji przemysłowych Płytowy wymiennik ciepła jako chłodnica gazu. Przeznaczone do zastosowania z chillerem. Do podłączenia zewnętrznego. Opcja oferowana głównie dla krajów południowych, dodatkowe chłodzenie obiegu chłodniczego pomaga w utrzymywaniu pracy systemu transkrytycznego na stałym poziomie. Chronimy dzięki temu towary wrażliwe na wahania temperatury. Sprężarka równoległa. Jej instalacja jest zasadna przy większych zakresach mocy (> 80 kw),jej zastosowanie przynosi duże korzyści pod względem efektywności. Potwierdza to wzrost COP całego systemu i spadek zapotrzebowania na energię elektryczną. Możliwe jest też zastosowanie ejektorów. 10

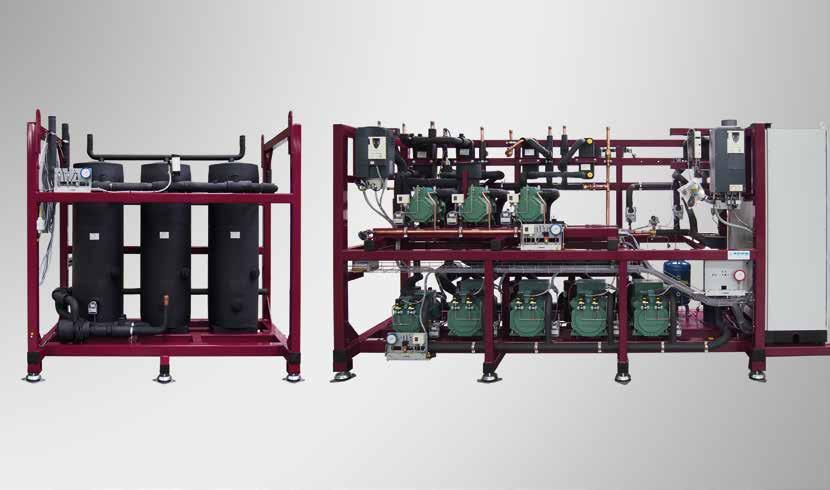

11 Referencje z CO2. Szeroki zakres doświadczenia z CO2 jako czynnikiem chłodniczym Pierwszy wyprodukowany zespół podkrytyczny w 2004r/ pierwszy transkrytyczny w 2006 Ponad 2000 naszych instalacji na CO2 pracuje z powodzeniem zaspokajając potrzeby inwestorów Ponad 9000 sprężarek każdego dnia pracuje w naszych transkrytycznych i podkrytycznych zespołach W naszym centrum testowym TEKO sprawdzamy nowe rozwiązania w systemach na CO2 Przeprowadzamy długotrwałe testy na zastosowanych komponentach/poszczególnych częściach/sterownicach Fachowe doradctwo ( w projekcie/określeniu wydajności/uruchomieniu instalacji) POLAROXindustrial. Niskotemperaturowe kaskady POLAROXindustrial są zaprojektowane do niskotemperaturowych systemów (od -25 to -45 C) przy wykorzystaniu czynnika chłodniczego CO2. Seria urządzeń dedykowana w produkcji żywności, szokowym zamrażaniu i mroźniach. CO2 przeznaczone dla zastosowań w przemyśle. Modułowa konstrukcja z zastosowaniem technologii CO2 umożliwia indywidualną personalizację systemu dostosowanego do wymagań klienta przy zachowaniu jego elastyczności i opłacalności. Duża dostepność części zamiennych na magazynie TEKO. Niskie koszty obsługi i konserwacji dzięki zastosowaniu technologii kaskadowej pomagają operatorom utrzymywać koszty utrzymania systemów chłodniczych i koszty serwisu na niskim poziomie. Zastosowanie schładzaczy, separatorów i inwerterów wpływa na bezpieczeństwo i wydajność całego systemu. Zastosowane komponenty zapewniają wysoką sprawność systemu. 11

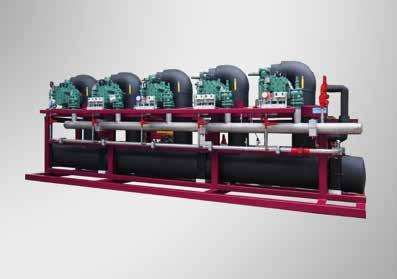

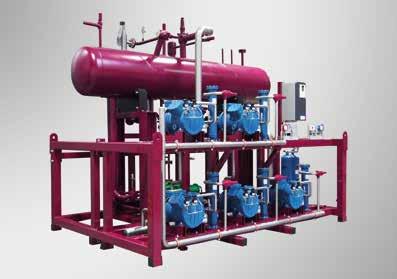

12 CO2 KASKADA CO2 Niski stopień CO2 z opcjonalnym zintegrowanym kaskadowym wymiennikiem ciepła. POLAROXindustrial. Zestandaryzowane jednostki na CO2 Wydajność chłodnicza od 50 do 800 kw Większe wydajności na zapytanie Niski stopień kaskady CO2 może być połączony z systemem plusowym pracującym na: R 290 R 717 R 134a lub innym systemem pośrednim lub bezpośrednim Wyposażenie. Konstrukcja ramy. Wykonana ze stali spawanej, powłoka gruntowana, powlekana proszkowo, RAL System został zaprojektowany zgodnie z CE, PED 2014/68 / EU, EN378. Sprężarki. Półhermetyczne sprężarki tłokowe CO2, wiodących producentów, wyspecjalizowanych w systemach podkrytycznych Grzałka karteru Wstępne napełnianie olejem Zawór odcięcinający i presostat zabezpieczający dla każdej sprężarki Urządzenia zabezpieczające. Przetwornik ciśnienia HP / manometr HP Pakiet LP Zawór bezpieczeństwa HP / LP Dochładzacz z wentylatorami EC Zawór odcinający kulowy na kolektorze tłocznym Izolacja strony ssawnej Wymiennik płytowy ciepła z gazem odsysającym w celu zabezpieczenia sprężarki przed płynnym czynnikiem chłodniczym Zbiornik 250/2 x 250/3 x 250 litrów 2 x zawór bezpieczeństwa z zaworem trójdrogowym na zbornik sprężarki Wstępne napełnianie olejem separatora oleju i zbiornika oleju Wyposażenie opcjonalne. Inwerter do sterowania pracą sprężarki Agregat postojowy na R 290, zamontowany Anakonda na przewodzie tłocznym Wibroizolatory dla optymalnego tłumienia drgań Czujnik poziomu cieczy w zbiorniku Skraplanie R134a. Wymiennik ciepła kaskady Elektroniczny wtrysk gazu Płaszczowo-rurowy wymiennik ciepła na lini ssawnej R 134a Skraplanie Solanka. Kaskadowy wymienniki ciepła Odtajanie gorącym gazem System zarządzania olejem. Separator oleju Linia olejowa z wziernikiem Zbiornik oleju z wziernikiem Zawór zwrotny Filtr oleju Elektroniczny regulator poziomu oleju dla każdej 12

13 Model Q0 (kw) Zbiornik Przyłącza Separator/zbiornik CO2 Przyłącza POLAROXindustrial -40 C (DX -45 C) / -5 C (L) (inch) (L) (wartości nominalne) Linia tłoczna, DN Powrót cieczy, DN Linia ssawna, DN80 Linia cieczowa, DN Powrót cieczy, DN x 250 Linia tłoczna, DN65 2,000 Powrót cieczy, DN x 250 Linia ssawna, DN125 Linia cieczowa, DN65 2,400 Powrót cieczy, DN100 Dla mniejszych wydajności TEKO może zaproponować: POLAROXone (do 16 KW) POLAROXmulti (do 85 kw) System podkrytyczny,dx. Separator CO2 w przypadku zalania. Dodatkowa pompa czynnika chłodniczego Linia zasilająca pompy w czasie postoju Regulacja przepływu Qmin i Qmax w celu zapewnienia minimalnej i maksymalnej wydajności pompy Separacja oleju Przygotowane przyłącza do podłączenia agregatu postojowego Wskaźnik poziomu do monitorowania min./max. poziomu napełnienia Zawór rozprężny redukujący ciśnienie chłodziwa do niskiego poziomu Korzyści płynące z zalania. Wyższe temperatury odparowania w porównaniu do pracy DX Mniejsze średnice rurociągu System podkrytyczny, zalany. Ulepszone wykorzystanie powierzchni wymiany ciepła 10% bardziej ekonomiczne niż systemy DX (2 letni okres zwrotu inwestycji) 13

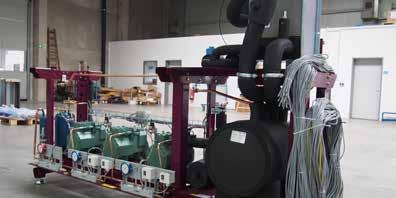

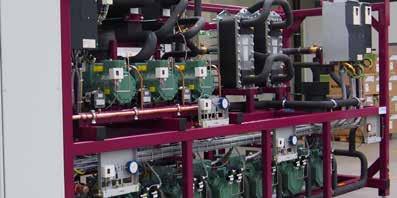

14 CO2 KASKADA CO2 ROXSTAINDUSTRIAL Transkrytyczny system na CO2. ROXSTAindustrial. Agregaty CO2 o wydajności do 1 MW. Koncepcja systemu, wraz ze sterownicą i technologią sterowania Sprawdzona technologia Połączenie kilku zespołów w celu osiągnięcia większych wydajności Wyposażenie. Podkrytyczne i transkrytyczne półhermetyczne sprężarki tłokowe Bitzer lub Frascold Sprężarka wiodąca inwerterem Zawory kulowe Pakiety HP i LP Presoataty HP dla każdej sprężarki Zawory bezpieczeństwa dla wysokiego / średniego ciśnienia i na ssaniu (opcjonalnie ) Tłumik pulsacji drgań na wspólnej linii tłocznej Izolacja po stronie ssawnej (19 mm) Zbiornik dla układu średniotemperaturowego (250 l / 2 x 250 l) Czujnik na wyjściu z chłodnicy gazu Minimalny i maksymalny wskaźnik poziomu cieczy Izolacja zbiornika średniociśnieniowego Zawór do wtrysku gazu Zawór odcinający za filtrem i wziernikiem Wymienniki ciepła (MT / LT) Aktywne dochłodzenie cieczy Chłodnica gazu (opcjonalnie) Wibroizolatory Sterownica i system sterowania. Konstrukcja szafy rozdzielczej zgodna z DIN EN 60204; VDE Stopień ochrony IP20, napięcie 400V / 3Ph / 50Hz Każda sterownica wyposażona w automatykę zapewniającą automatyzację procesów Elementy elektryczne są kodowane zgodnie z niemiecką normą Wentylacja szafy rozdzielczej Wyłącznik główny Sterowniki Sterownice z automatyką - Wurm Systeme Niezależne zasilanie zamykające zawory wysokiego i średniego ciśnienia w przypadku zaniku napięcia Funkcja ogrzewania i klimatyzacji. Wymiennik ciepła na potrzby CO i CWU wraz z pompami zasilającymi Sprężarka pompy ciepła Funkcja klimatyzacji Zwiększona wydajność. Sprężanie równoległe Ejektory Separator cieczy Wymienniki ciepła. Chłodnica CO2 Chłodnica gazu 14

15 Model Q0 MT (kw) Q0 LT (kw) Zbiornik Przyłącza Waga Wymiary (mm) ROXSTAindustrial -5/+36 C -35/-5 C (L) (inch) (kg) Długość Szerokość Wysokość 4/ ,000 5, / Ssanie MT 1 5/8 3,500 6,100 6/ Ssanie LT 1 3/8 4,000 6,600 1,400 2,300 Ciecz 1 5/8 7/ x 250 5,000 7,300 Chłodnica gazu 1 5/8 8/ ,000 8,900 Dla układów o mniejszej wydajności, TEKO proponuje: ROXSTAcube (do 70 kw) ROXSTAsmart (do 150 kw) ROXSTA2.0 (do 345 kw) PC 3 4 PC TC 7 1 TC 7 System podkrytyczny i transkrytyczny Odzysk ciepła i pompa ciepła TC 9 1 TC 9 1 Ejektory (gaz) Ejektory (ciecz) 15

16 TEKO Gesellschaft für Kältetechnik mbh Carl-Benz-Straße Altenstadt Germany Tel.: +49 (0) / Fax: +49 (0) / info@teko-gmbh.com Przykłady zrealizowanych projektów przemysłowych z automatyką sterującą firmy Wurm Systeme. Referencje Czynnik Wurm Systeme chłodniczy Sprężarka / punkt pracy/ wizualizacja Centrum logistyczne NH3 Dwustopniowe sprężarki tłokowe, NH3-system pompowy, ok. 4,000 kg NH3 Centrum logistyczne NH3 / CO2 3 x NH3 spr. śrubowe / 3 x półhermetyki CO2 z systemem pompowym, ok. 1,500 kg of NH3, 3,000 kg CO2 spr. półhermetyczne Centrum logistyczne NH3 4 x śruby, 15,000 kg NH3,system pompowy, 2-stopnie sprężania, 2-stopnie rozprężania spr. śrubowe Przetwórstwo mięsa NH3 4 x śruby, NH3 system pompowy, w pełni zautomatyzowany Centrum medyczne NH3 2 x 2 NH3 spreżąrkidx (regulacja pracy poprzez zastosowanie inwerterów) Przetwórstwo mięsa R404 a 4 x zespoły sprężarkowe LT / MT / klimatyzacja,klimatyzacja precyzyjna, system wentylacji z odzyskiem ciepła Szpital R507 a 2 x zespoły śrubowe +kontrolowana temperatura,system multimedialny Przetwórstwo mięsa R507 a 5 x zespołów sprężarkowych LT / MT /klimatyzacja, kontrolowana temeratura Przetwórstwo mięsa NH3 4 x NH3 sprężarki tłokowe, system glikolowy, LT zespół, 500 kg NH3 Przetwórstwo mięsa NH3 2 x NH3 sprężarki tłokowe, system glikolowy, 3 x LT zespół, 500 kg NH3 Przetwórstwo mięsa NH3 3 x NH3 spr. śrubowe 10,000 kg NH3, system pompowy, PLC Przetwórstwo mięsa NH3 / R22 4 x NH3, 2 x R 22 Centrum logistyczne NH3 / CO2 2 x R 507 spr. śrubowe, 6 x CO2 sprężarki tłokowe, system wpełni zautomatyzowany Restauracja R404 a 4 x zespoły sprężarkowe LT / MT / klimatyzacja, Przemysł cukierniczy NH3 4 x NH3 sprężarki tłokowe, system pompowy 5,000 kg NH3 Chłodnia owoców R404 a Kilka układów FDXP and FD 95 Przemysł cukierniczy NH3 / C02 2 x NH3 spr. śrubowe, 2 x CO2 sprężarki tłokowe, 4,000 kg CO2 system pompowy Przetwórstwo mięsa NH3 2 x NH3 sprężarki tłokowe, system glikolowy Przemysł cukierniczy NH3 / C02 3 x NH3 spr. śrubowe, chłodnice glikolowe,kaskada, 5 x CO2 tłokowych sprężarek, 4,000 kg CO2,system pompowy Przemysł cukierniczy NH3 / C02 1 x NH3 spr. śrubowe,3 CO2 kaskada DX ok. 1,500 kw Centrum logistyczne NH3 / NH3 1 x HP spr. śrubowe, 2 x LP śruba, 1 SWING spr. śrubowa, 2-stopniowy system pompowy na NH3 Centrum logistyczne NH3 / NH3 1 x HP spr. śrubowe, 2 x LP spr. śrubowe, 1 SWING spr. śrubowa, 2-stopniowy system NH3 Centrum logistyczne CO2 5 x transkrytycznych zespołów ok 2,500 kw kw R 134a Centrum logistyczne HFC kilka centrów handlowych w Angli, Cyprze, Bługari, Rumuni Sprężarka / automatyka chłodnicza + wizualizacja, sterowanie CO2 / NH3 / LIBr CO2 kaskada NH3 absorber, LIBR absorber, backup chiller Hurtownie CO2 każdy system 1 x MT; LT; A/C, transkrytyczny ok. 700 kw Centrum logistyczne CO2 4 x transkrytycznyl LT, 640 kw PL: Version 1 July 2017
